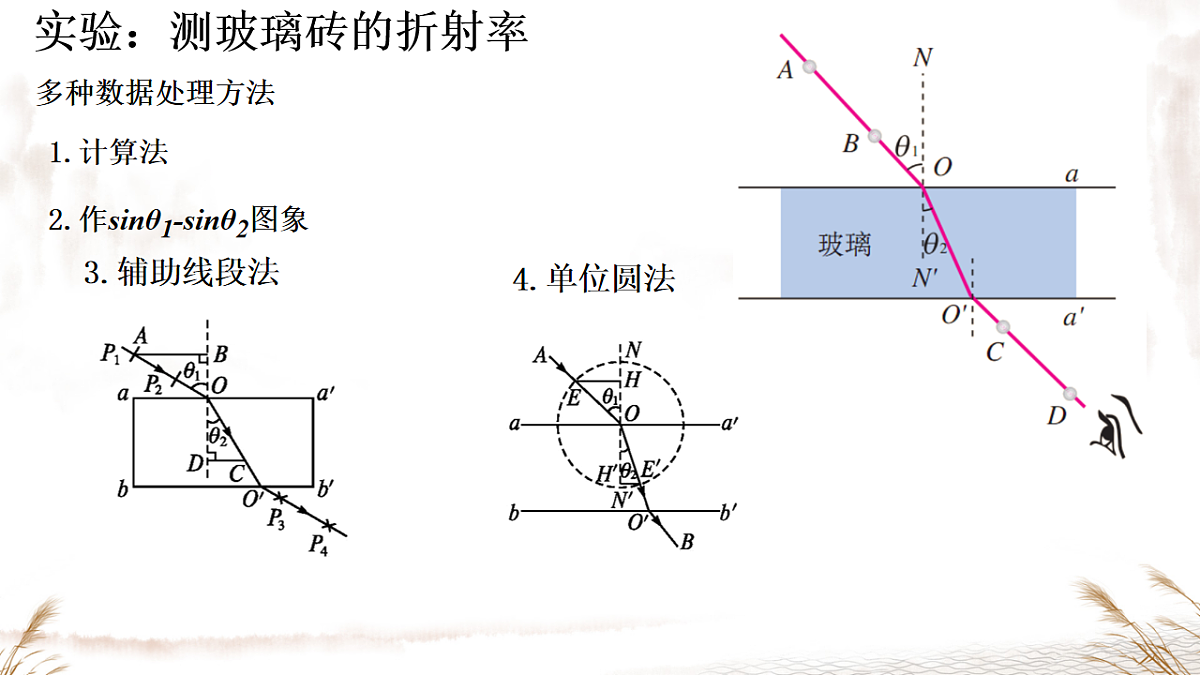

2.作sinθ1-sinθ2图象

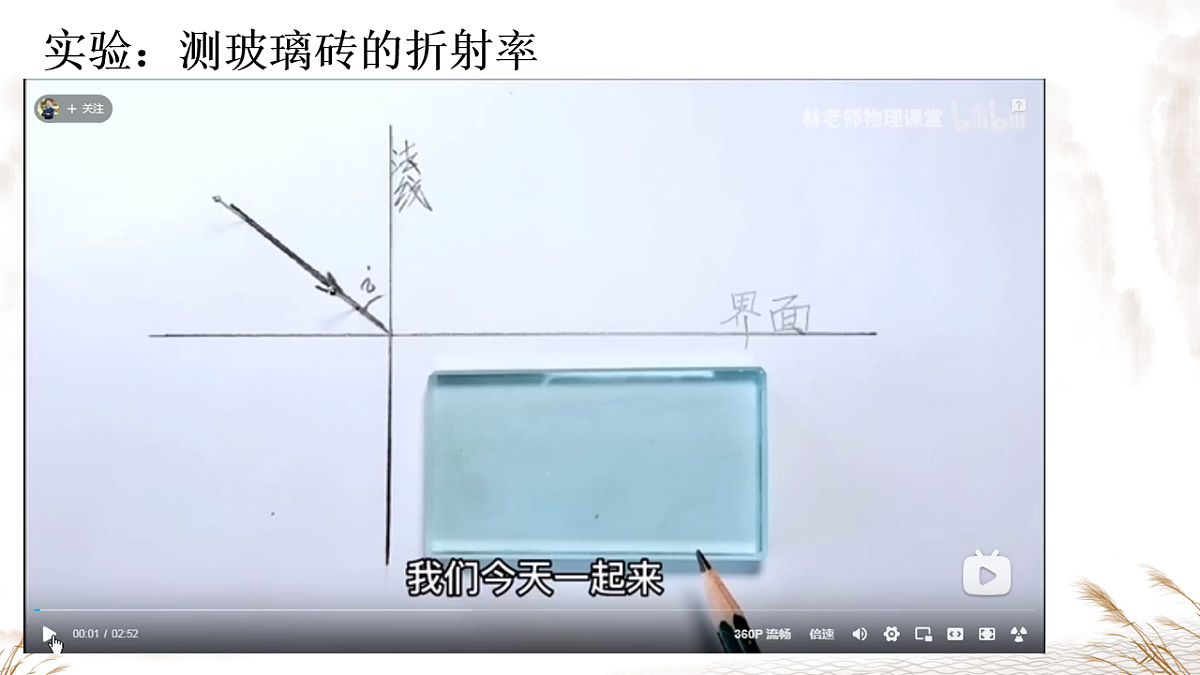

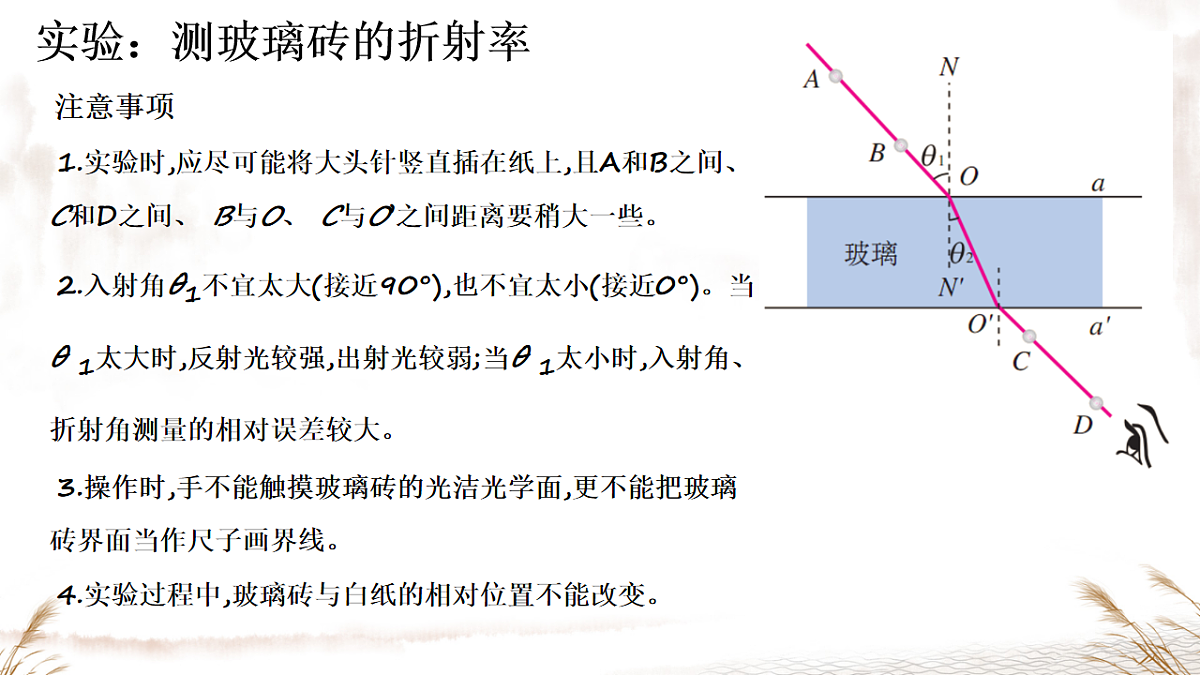

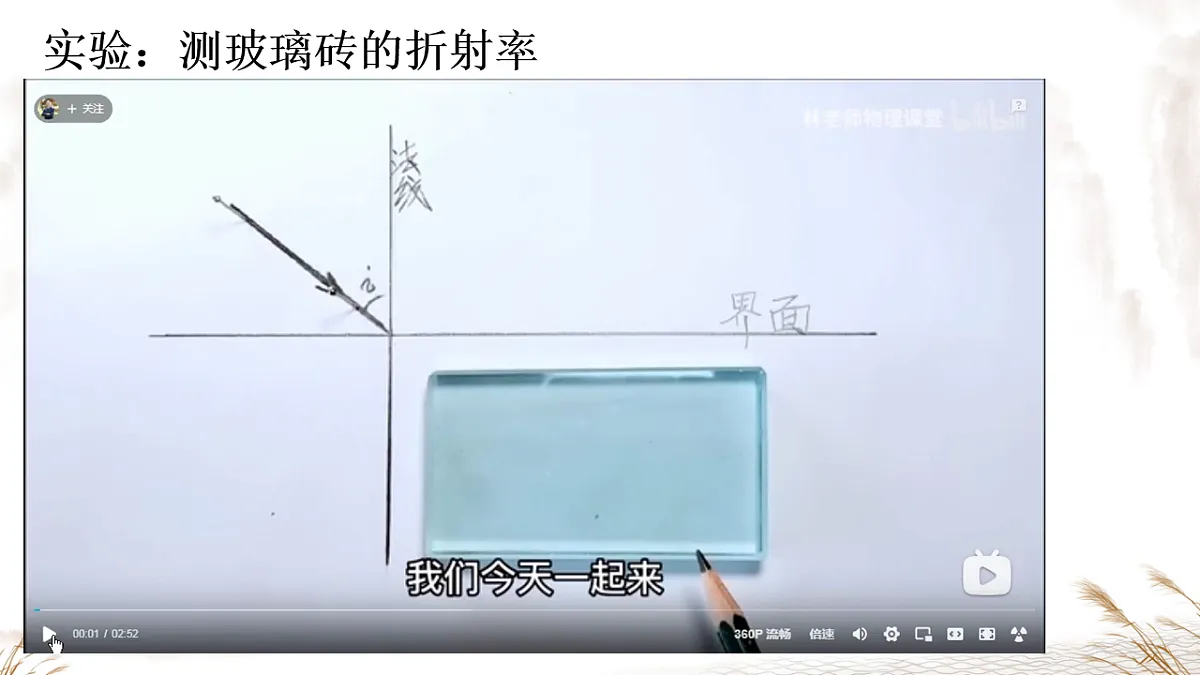

核心要点1实验原理和实验操作

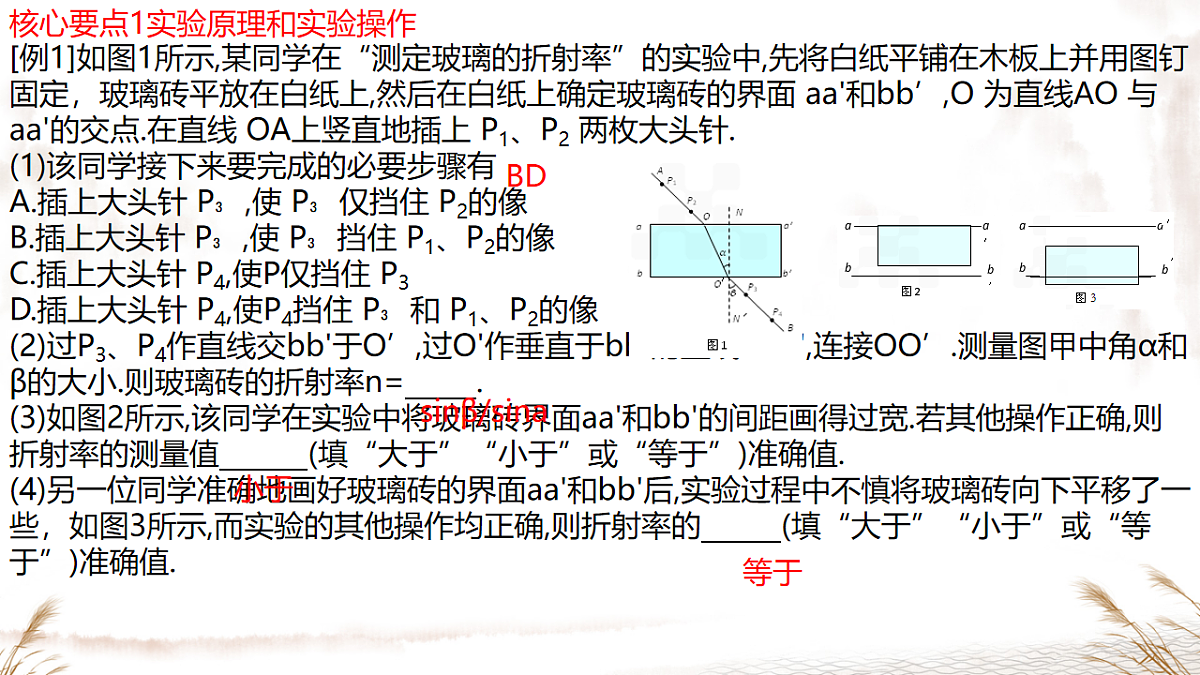

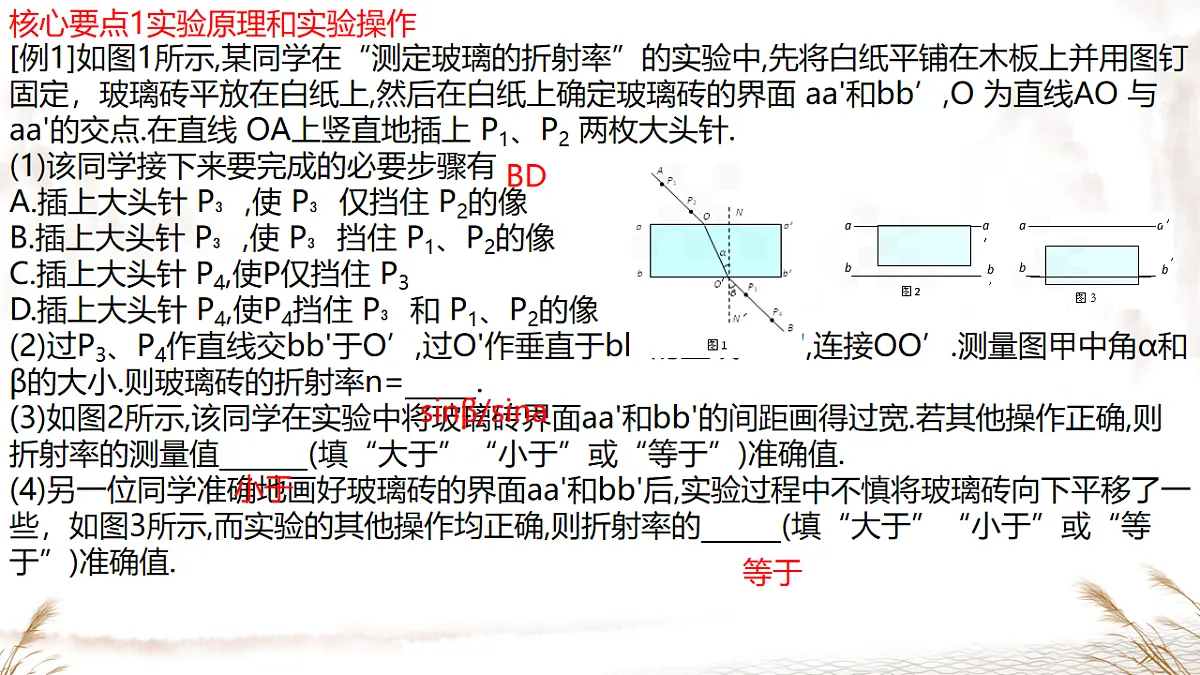

[例1]如图1所示,某同学在“测定玻璃的折射率”的实验中,先将白纸平铺在木板上并用图钉固定，玻璃砖平放在白纸上,然后在白纸上确定玻璃砖的界面 aa'和bb’,O 为直线AO 与aa'的交点.在直线 OA上竖直地插上 P1、P2 两枚大头针.(1)该同学接下来要完成的必要步骤有 A.插上大头针 P₃,使 P₃仅挡住 P2的像 B.插上大头针 P₃,使 P₃挡住 P1、P2的像 C.插上大头针 P4,使P仅挡住 P3D.插上大头针 P4,使P4挡住 P₃和 P1、P2的像(2)过P3、P4作直线交bb'于O’,过O'作垂直于bb'的直线 NN',连接OO’.测量图甲中角α和β的大小.则玻璃砖的折射率n= .(3)如图2所示,该同学在实验中将玻璃砖界面aa'和bb'的间距画得过宽.若其他操作正确,则折射率的测量值 (填“大于”“小于”或“等于”)准确值.(4)另一位同学准确地画好玻璃砖的界面aa'和bb'后,实验过程中不慎将玻璃砖向下平移了一些，如图3所示,而实验的其他操作均正确,则折射率的 (填“大于”“小于”或“等于”)准确值.

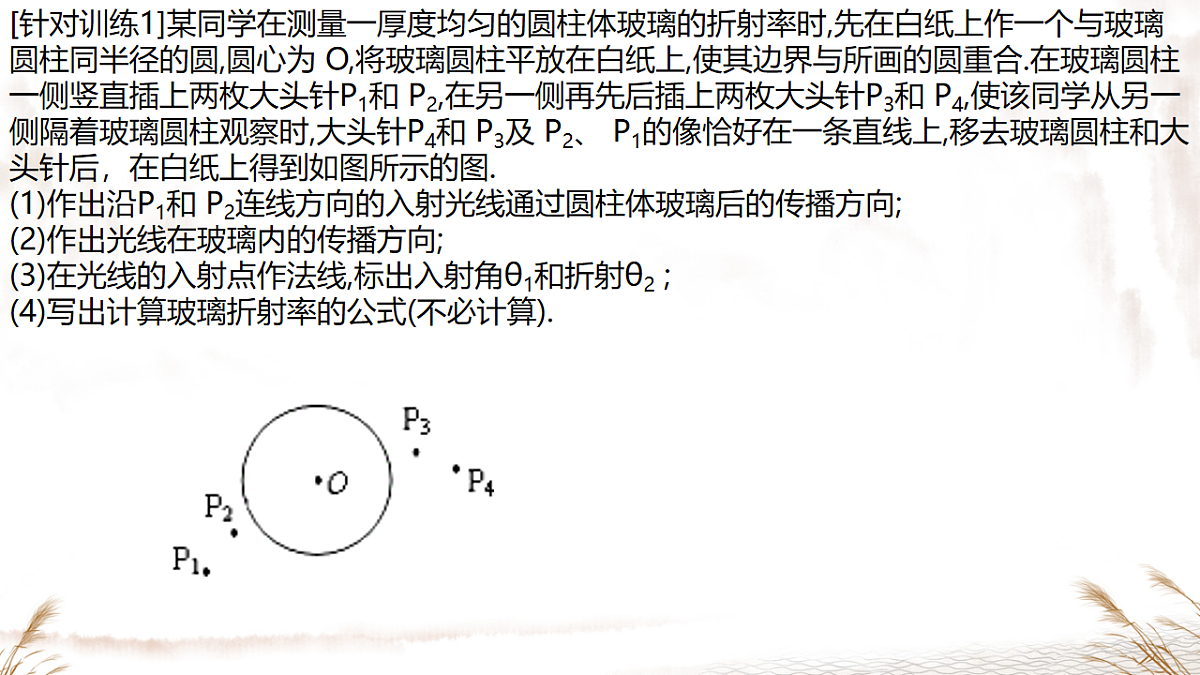

[针对训练1]某同学在测量一厚度均匀的圆柱体玻璃的折射率时,先在白纸上作一个与玻璃圆柱同半径的圆,圆心为 O,将玻璃圆柱平放在白纸上,使其边界与所画的圆重合.在玻璃圆柱一侧竖直插上两枚大头针P1和 P2,在另一侧再先后插上两枚大头针P3和 P4,使该同学从另一侧隔着玻璃圆柱观察时,大头针P4和 P3及 P2、 P1的像恰好在一条直线上,移去玻璃圆柱和大头针后，在白纸上得到如图所示的图.(1)作出沿P1和 P2连线方向的入射光线通过圆柱体玻璃后的传播方向;(2)作出光线在玻璃内的传播方向;(3)在光线的入射点作法线,标出入射角θ1和折射θ2 ;(4)写出计算玻璃折射率的公式(不必计算).
核心要点2实验数据处理

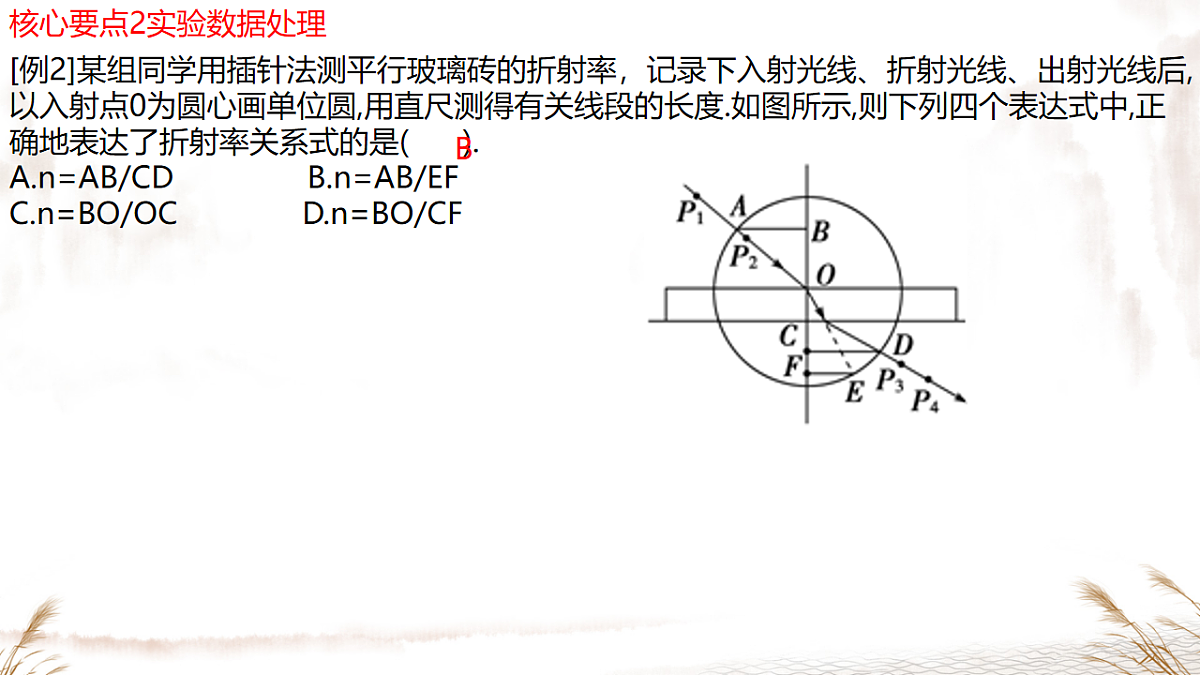

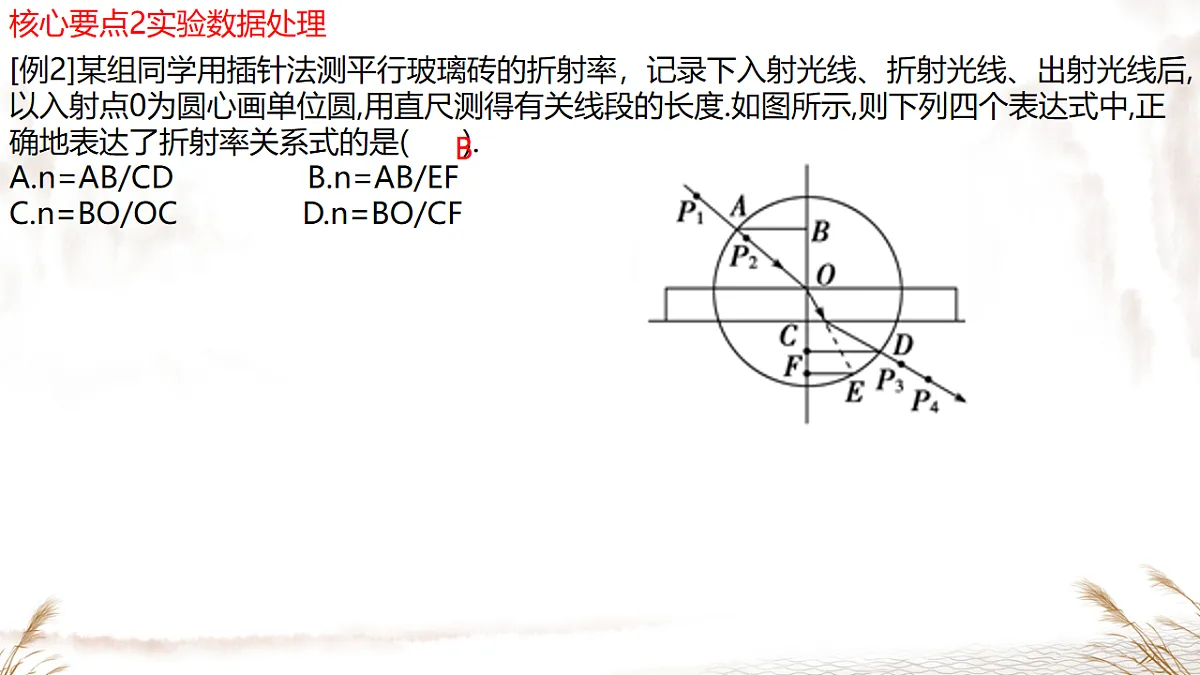

[例2]某组同学用插针法测平行玻璃砖的折射率，记录下入射光线、折射光线、出射光线后,以入射点0为圆心画单位圆,用直尺测得有关线段的长度.如图所示,则下列四个表达式中,正确地表达了折射率关系式的是( ) B.n=AB/EF C.n=BO/OC D.n=BO/CF
[针对训练 2]学校开展研究性学习,某研究小组的同学根据所学的光学知识,设计了一个测量液体折射率的仪器,如图所示,在一圆盘上,过其圆心0作两条互相垂直的直径BC、EF,在半径OA 上,垂直盘面插上两枚大头针P1、P2，并保持 P1、P2位置不变,每次测量时让圆盘的下半部分竖直浸入液体中,而且总保持液面与直径BC相平,EF作为界面的法线,而后在图中右上方区域观察P1、P2的像,并在圆周上插上大头针P3，使P3正好挡住 P1、P2 的像,同学们通过计算,预先在圆周EC 部分刻好了折射率的值,这样只要根据P3所插的位置,就可直接读出液体折射率的值.(1)若∠AOF=30°,OP3与OC的夹角为30°，则 P3处对应的折射率的值为 .(2)图中 P3、P4两位置哪一处所对应的折射率的值大?(3)作AO 的延长线交圆周于K,K处所对应的折射率的值应为 .
1.(多选)某同学用“插针法”做测量玻璃的折射率的实验时,他的方法和操作步骤都准确无误,但他处理实验记录时,发现玻璃砖的两个光学面aa'和bb'不平行,如图所示,则( )与 P3P4两条直线平行 B.P1P2与 P3P4两条直线不平行 C.他测出的折射率偏大D.他测出的折射率不受影响
2.某同学用插针法做测量玻璃砖的折射率的实验.(1)在如图所示的实验中,下列说法正确的是 A.入射角θ1适当大些,可以提高精确度B. P1、P2 及 P3、P4之间的距离取得小些,可以提高精确度C.P1、P2 的间距,入射角的大小均与实验的精确度无关(2)如果有几块厚度不同的平行玻璃砖可供选择,为了减小误差,应选用厚度 (填“较大”或“较小”)的玻璃砖来测量.
3.如图1、2所示,在“用插针法测量玻璃的折射率”的实验中,当光线AO以一定入射角穿过两面平行的玻璃砖时,通过插针法找出跟入射光线AO对应的出射光线 O'B,从而确定折射光线OO'.(1)如图1,测出入射角i和折射角r,则玻璃的折射率n= (2)如图2,以O为圆心,作圆与OA、OO'分别交于P、Q两点,过P、Q两点分别作法线NN'的垂线,垂足分别为 P’、Q',则玻璃的折射率可以表示为 n=
sin i /sin r
4.某小组做测量玻璃的折射率实验,所用器材有:玻璃砖、大头针、刻度尺、圆规、笔、白纸.(1)下列措施能够提高实验准确程度的是 A.选用两光学表面间距大的玻璃砖 B.选用两光学表面平行的玻璃砖 C.选用粗的大头针完成实验D.插在玻璃砖同侧的两枚大头针间的距离尽量大些(2)该小组用同一套器材完成了四次实验,记录的玻璃砖界线和四个大头针扎下的孔洞如图所示,其中实验操作正确的是 (3)该小组选取了操作正确的实验记录，在白纸上画出光线的径迹,以入射点O为圆心作圆,与入射光线、折射光线分别交于A、B点,再过A、B 点作法线NN'的垂线,垂足分别为 C、D 点,如图所示,则玻璃的折射率n= .(用图中线段的字母表示)
5.两位同学用两面平行的玻璃砖做“测量玻璃的折射率”的实验.(1)甲同学在量入射角和折射角时,由于没有量角器，在完成了光路图以后,以O点为圆心,OA为半径画圆,交00'延长线于C点,过A点和C点作垂直NN的线段分别交于B点和D点,如图甲所示.测量有关线段长度,可得玻璃的折射率n= (用图中线段的字母表示)(2)乙同学在画界面时,不小心将两界面ab 和cd间距画得比玻璃砖宽度大些,下界面与实际相同,如图乙所示.若操作无误,则他测得的折射率与真实值相比 (填“偏大”“偏小”或“不变”).
6.由于实验室中矩形玻璃砖的数量不够,部分同学需改用直角三棱镜做“测量玻璃的折射率”实验,实验步骤如下:a.如图所示,先在一张白纸上作相互垂直的直线ab、a'b'作为三棱镜的两个界面,并在直线上标出点O;b.将三棱镜放在白纸上,使直角边的短边跟ab对齐，长边跟a'b'对齐;c.在长边a'b'的外侧透过三棱镜观察大头针P1、P2的像,调整视线方向,直到Pi的像完全被P2的像挡住;d.在观察的这一侧依次插上两枚大头针P3、P4, 使P3挡住 P1、P2的像，P4挡住P3和 P1、P2的像;e.在 O 点作一垂直于ab 的线段OA,在 OA上垂直地插上两枚大头针 P1、P2;f.移去三棱镜和大头针,连接 P3、P4, 交a'b'于O',过O'点作与a'b'垂直的直线MN; g.作光路图,计算折射率n.(1)正确的实验步骤顺序为 (2)请在图中画出准确完整的光路图.(3)请根据图中所给数据,求出该玻璃的折射率n=
