这是一份物理选择性必修 第一册光的折射教学课件ppt，共15页。PPT课件主要包含了光的折射定律，光路是可逆的，空气→水n1，水→空气n1，定义式，数据处理方法，计算法，辅助线段法，单位圆法，注意事项等内容，欢迎下载使用。

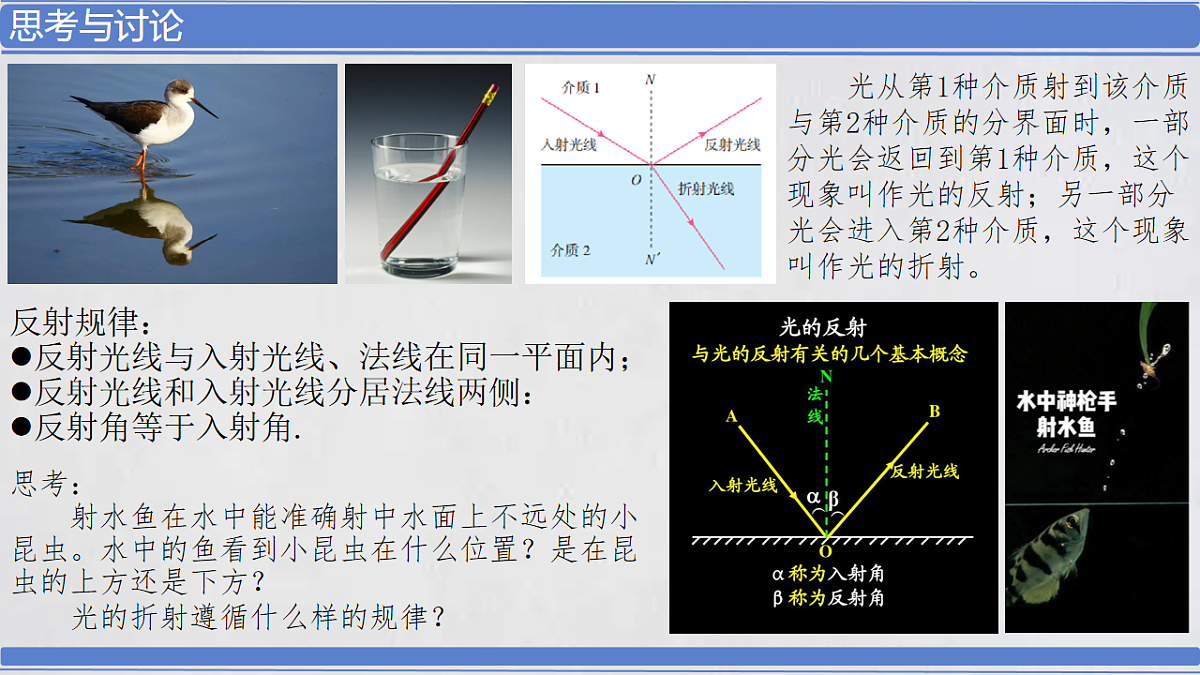

光从第1种介质射到该介质与第2种介质的分界面时，一部分光会返回到第1种介质，这个现象叫作光的反射；另一部分光会进入第2种介质，这个现象叫作光的折射。
反射规律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧：反射角等于入射角.
思考： 射水鱼在水中能准确射中水面上不远处的小昆虫。水中的鱼看到小昆虫在什么位置？是在昆虫的上方还是下方？ 光的折射遵循什么样的规律？

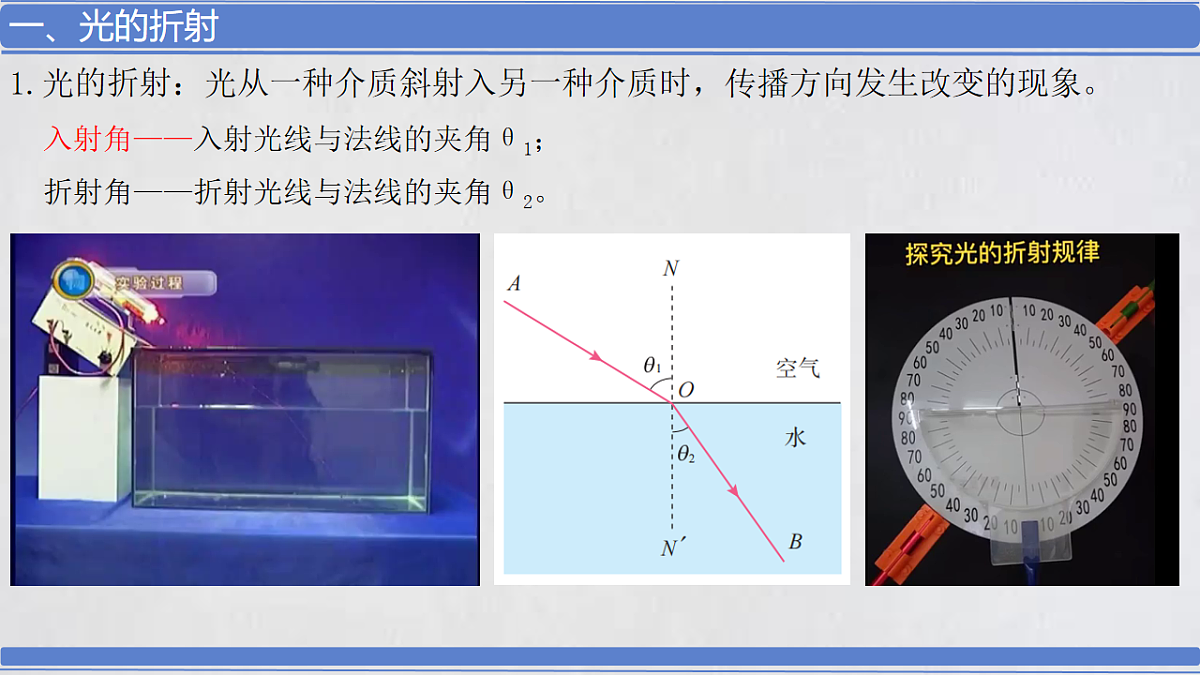

1.光的折射：光从一种介质斜射入另一种介质时，传播方向发生改变的现象。
入射角——入射光线与法线的夹角θ1；
折射角——折射光线与法线的夹角θ2。

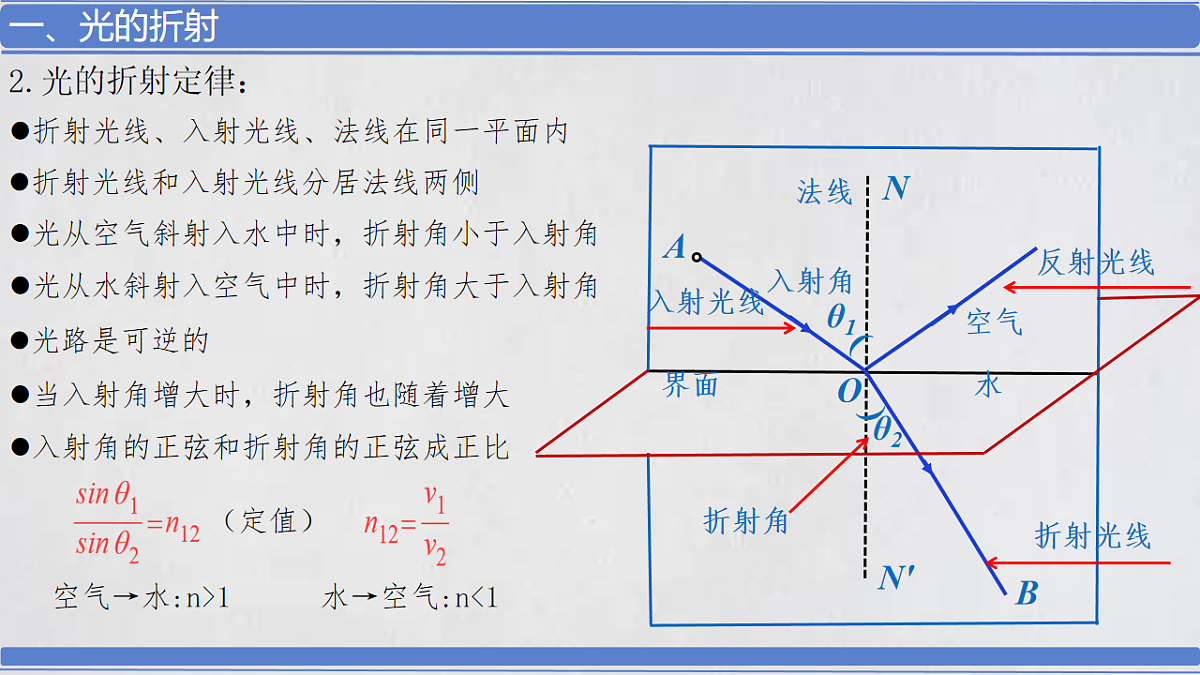

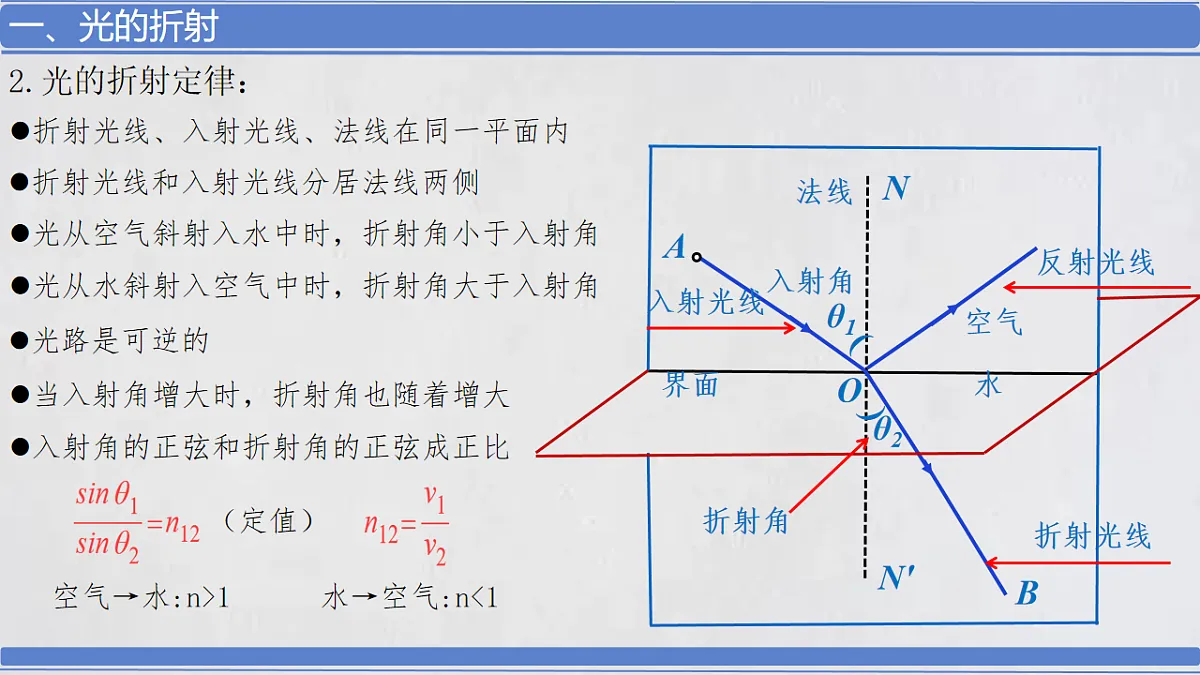

折射光线、入射光线、法线在同一平面内
折射光线和入射光线分居法线两侧
光从空气斜射入水中时，折射角小于入射角
光从水斜射入空气中时，折射角大于入射角
当入射角增大时，折射角也随着增大
入射角的正弦和折射角的正弦成正比

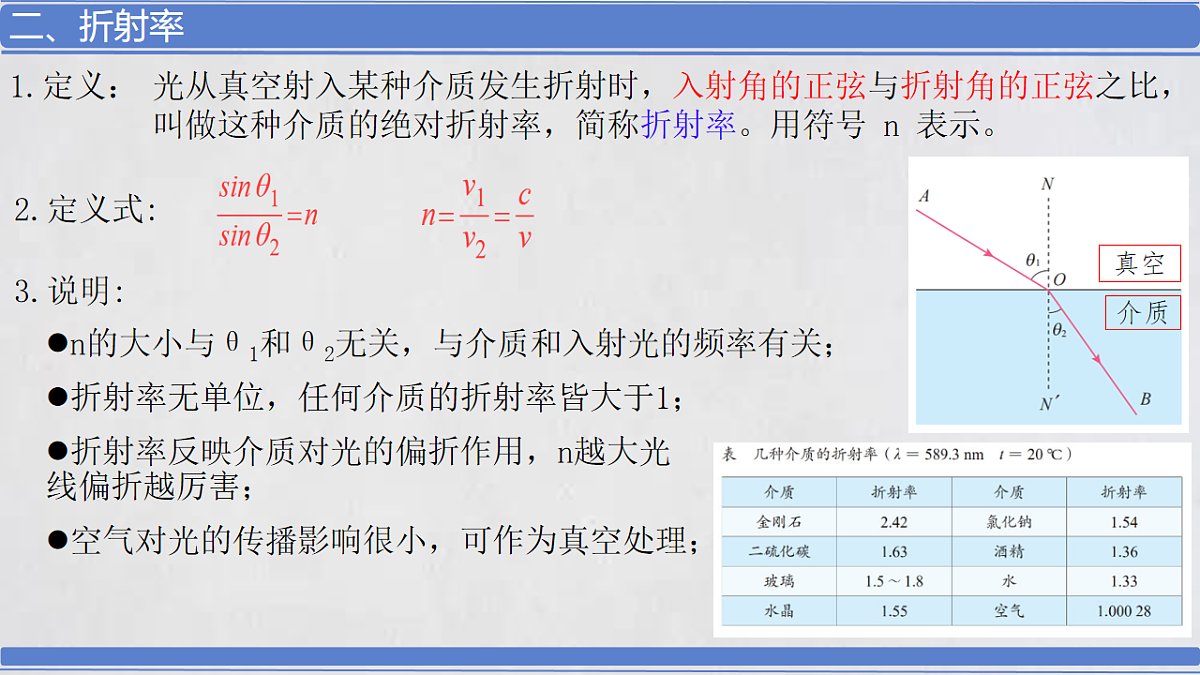

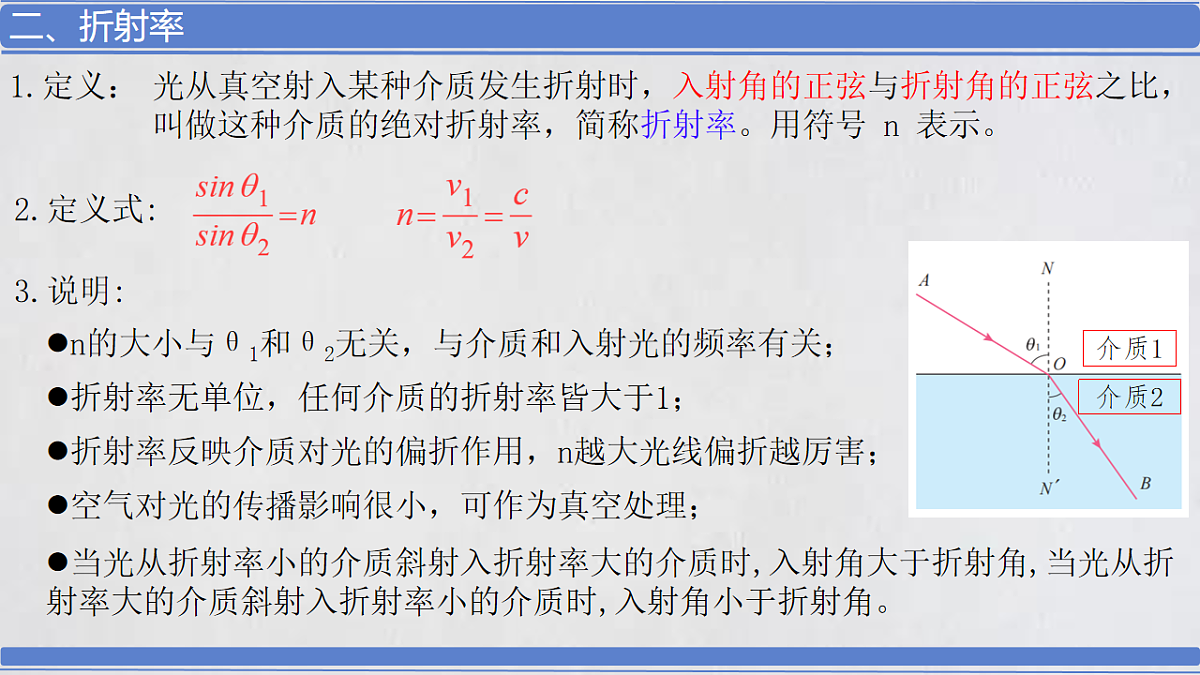

光从真空射入某种介质发生折射时，入射角的正弦与折射角的正弦之比，叫做这种介质的绝对折射率，简称折射率。用符号 n 表示。
n的大小与θ1和θ2无关，与介质和入射光的频率有关；
折射率无单位，任何介质的折射率皆大于1；
折射率反映介质对光的偏折作用，n越大光线偏折越厉害；
空气对光的传播影响很小，可作为真空处理；

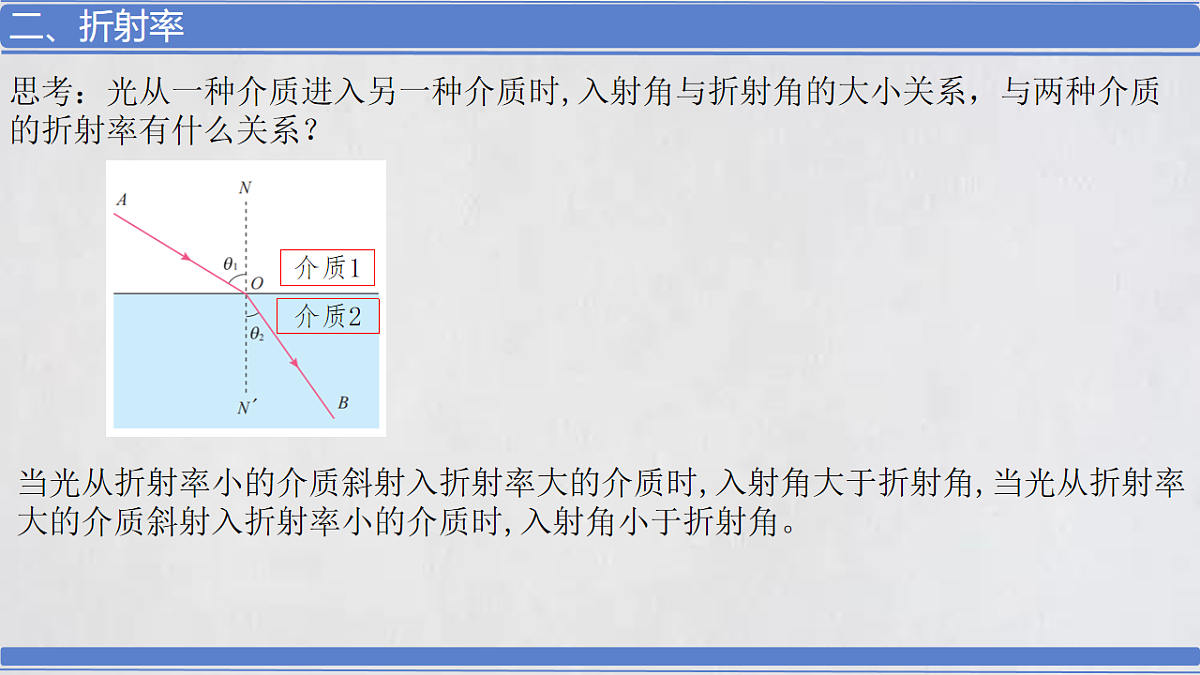

思考：光从一种介质进入另一种介质时,入射角与折射角的大小关系，与两种介质 的折射率有什么关系？
当光从折射率小的介质斜射入折射率大的介质时,入射角大于折射角,当光从折射率大的介质斜射入折射率小的介质时,入射角小于折射角。
例1.正误判断⑴光从一种介质进入另一种介质时传播方向就会变化。(　　)⑵介质的密度越大,其折射率一定也越大。(　　)⑶光从真空斜射入任何介质时,入射角均大于折射角。(　　)⑷折射定律是确定折射光线位置的规律。(　　)⑸光的折射率随入射角增大而增大。(　　)⑹光发生反射时,光的传播方向不一定改变⑺光发生反射时,光的传播方向可能偏转90°⑻光发生反射时,光的传播方向一定改变⑼光发生折射时,一定伴随着反射现象
例2.如图所示，光从某介质射入空气，入射角是300，折射角是600，则这种介质 的折射率是多少？光在其中传播的速度等于多少？ （已知真空中光速为3×108m/s）
例3.如图所示，一个储油桶的底面直径与高均为d。都、当桶内没有油时，从某点A恰能看 到桶底边缘的某点B。当桶内油的深度等于桶高的一半时，仍沿AB方向看去，恰好看 到桶底上的C点，C、B两点相距d/4。求： (1)油的折射率； (2)光在油中传播的速度大小。
例4.为了从坦克内部观察外部的目标，在坦克壁上开了一个孔。假定坦克壁厚度 为20cm，孔的左右两边距离12cm，孔内安装一块折射率为1.52的玻璃，厚度 与坦克的壁厚相同。求坦克内的人通过这块玻璃能看到的外界角度范围。
实验时,应尽可能将大头针竖直插在纸上,且A和B之间、C和D之间、B与O、C与O’之间距离要稍大一些。
入射角θ1不宜太大(接近90°),也不宜太小(接近0°)。当θ1太大时,反射光较强,出射光较弱;当θ1太小时,入射角、折射角测量的相对误差较大。
操作时,手不能触摸玻璃砖的光洁光学面,更不能把玻璃砖当作尺子画界线。
实验过程中,玻璃砖与白纸的相对位置不能改变。
作sinθ1-sinθ2图象
例5.如图1所示，某同学在“测定玻璃的折射率”的实验中，先将白纸平铺在木板上并用 图钉固定，长方体玻璃砖平放在白纸上，然后在白纸上确定驶璃砖的界面aa′和 bb′。0为直线AO与aa′的交点。在直线OA上竖直插上P1、P2两枚大头针。 (1)该同学接下来要完成的必要步骤有_____。（填选项前的字母） A．插上大头针P3，使P3仅挡住P2的像 B．插上大头针P3，使P3挡住P1、P2的像 C．插上大头针P4，使P4挡住P3和P1、P2的像 D．插上大头针P4，使P4仅挡住P3的像 (2)过P3、P4作直线交bb′于O′，过O′作垂直于bb′的直线NN′， 连接O、O′。测量图1中角α和角β的大小，则玻璃的折射率n=___________。 (3)如图2所示，若该同学在实验中将玻璃砖的界面 aa′和bb′的间距画得过宽，其他操作正确， 图2中甲图的折射率的测量值_______准确值； 乙图的折射率的测量值________准确值。 （均选填“大于”“小于”或“等于”）
