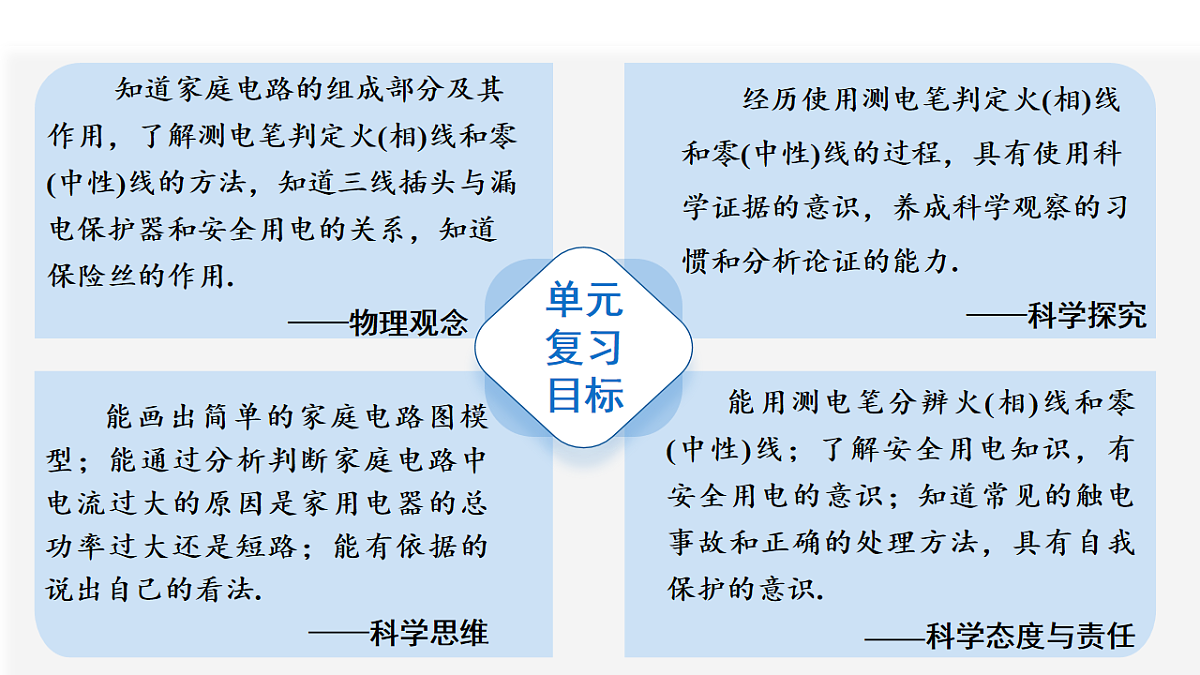

知道家庭电路的组成部分及其作用，了解测电笔判定火(相)线和零(中性)线的方法，知道三线插头与漏电保护器和安全用电的关系，知道保险丝的作用. ——物理观念
经历使用测电笔判定火(相)线和零(中性)线的过程，具有使用科学证据的意识，养成科学观察的习惯和分析论证的能力.——科学探究
能画出简单的家庭电路图模型；能通过分析判断家庭电路中电流过大的原因是家用电器的总功率过大还是短路；能有依据的说出自己的看法.——科学思维
能用测电笔分辨火(相)线和零(中性)线；了解安全用电知识，有安全用电的意识；知道常见的触电事故和正确的处理方法，具有自我保护的意识.——科学态度与责任

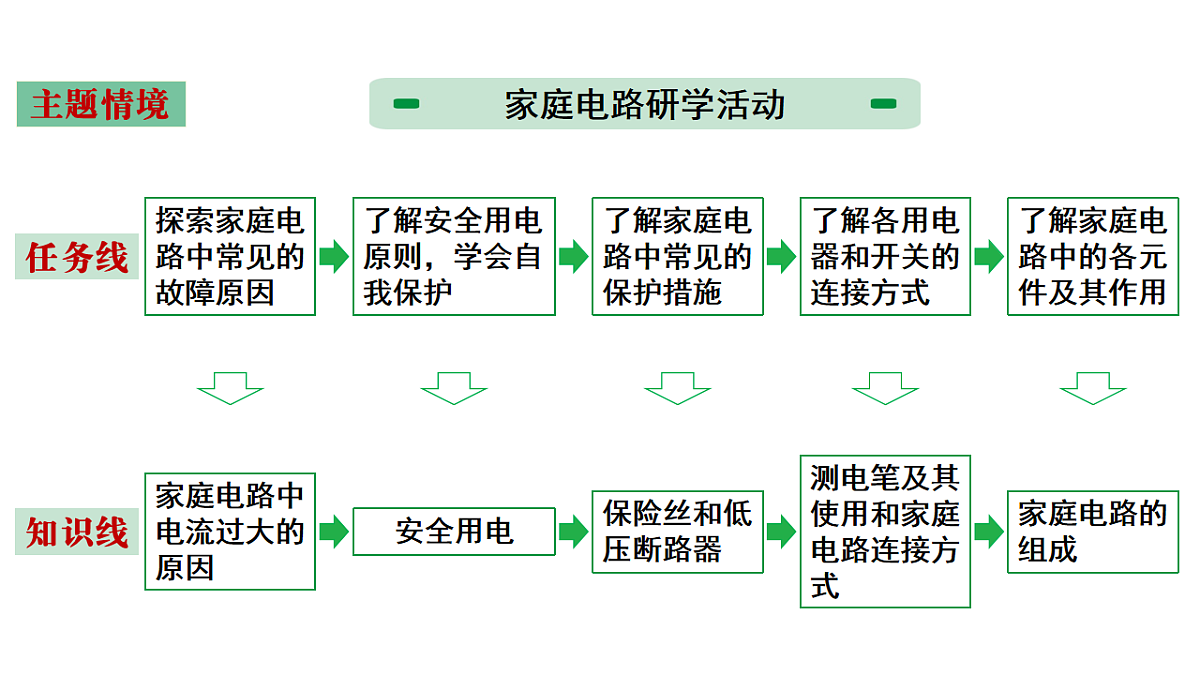

了解安全用电原则，学会自我保护
家庭电路中电流过大的原因
探索家庭电路中常见的故障原因
了解家庭电路中常见的保护措施
了解各用电器和开关的连接方式
测电笔及其使用和家庭电路连接方式
了解家庭电路中的各元件及其作用
在一次以家庭用电为主题的社会实践活动中，小明对生活中的安全用电以及家庭电路展开了研究……

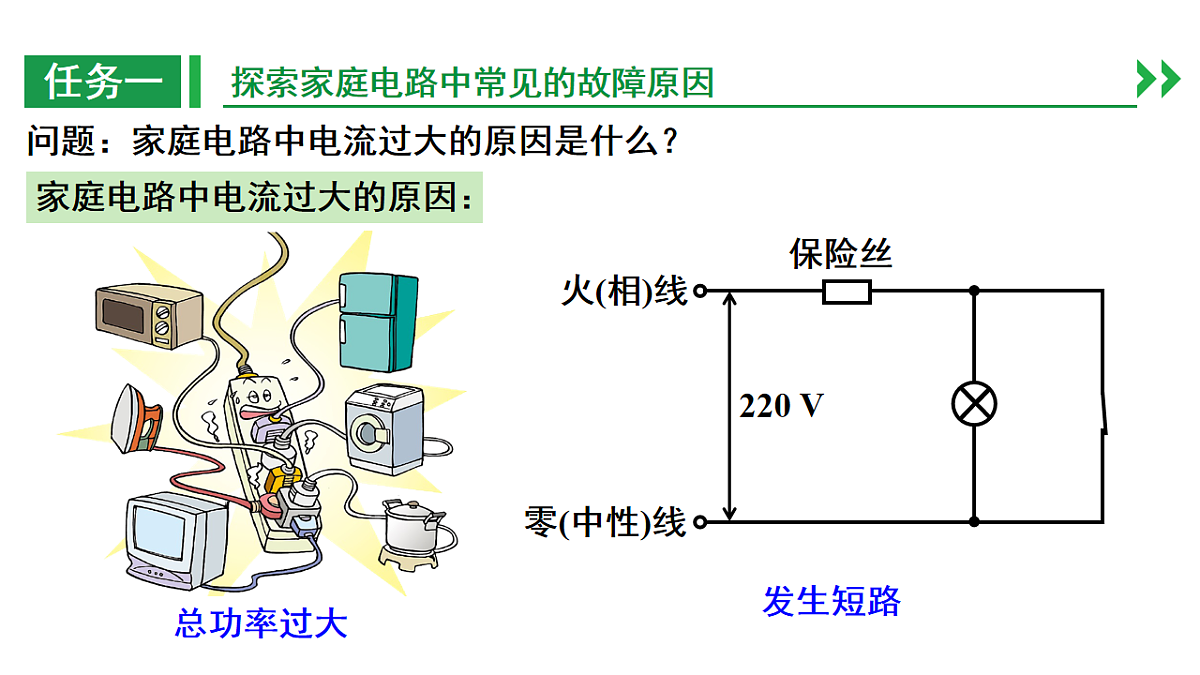

问题：家庭电路中电流过大的原因是什么？

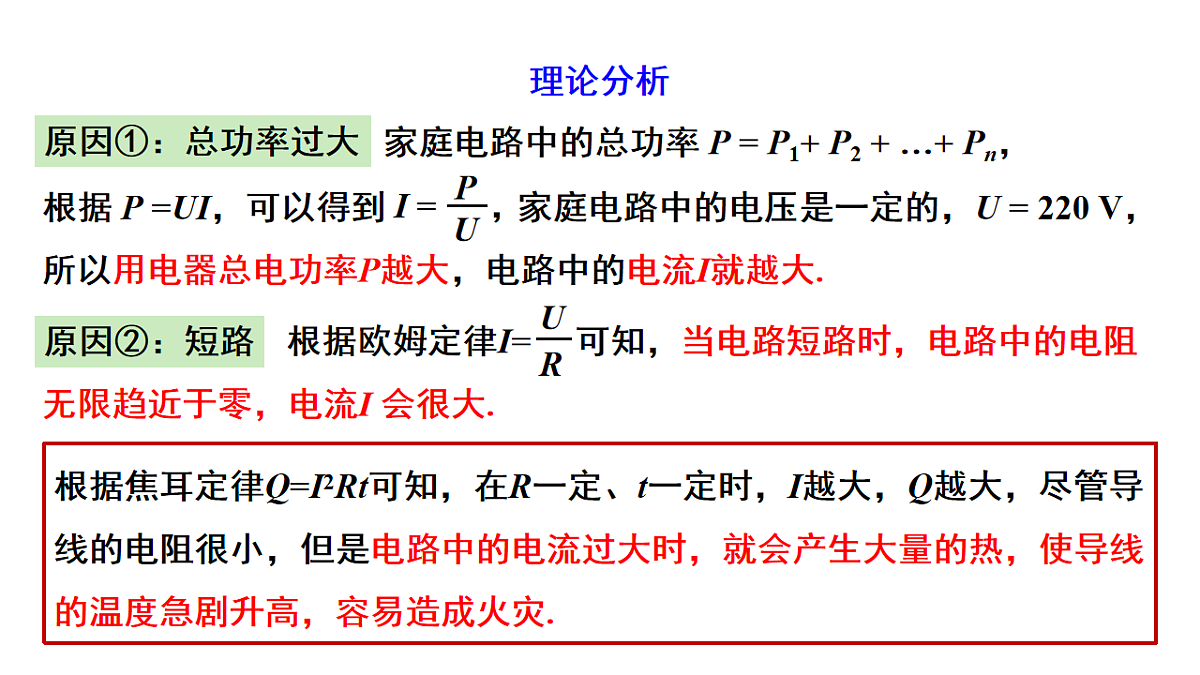

家庭电路中电流过大的原因：
家庭电路中的总功率 P = P1+ P2 + …+ Pn，
所以用电器总电功率P越大，电路中的电流I就越大.
根据焦耳定律Q=I2Rt可知，在R一定、t一定时，I越大，Q越大，尽管导线的电阻很小，但是电路中的电流过大时，就会产生大量的热，使导线的温度急剧升高，容易造成火灾.

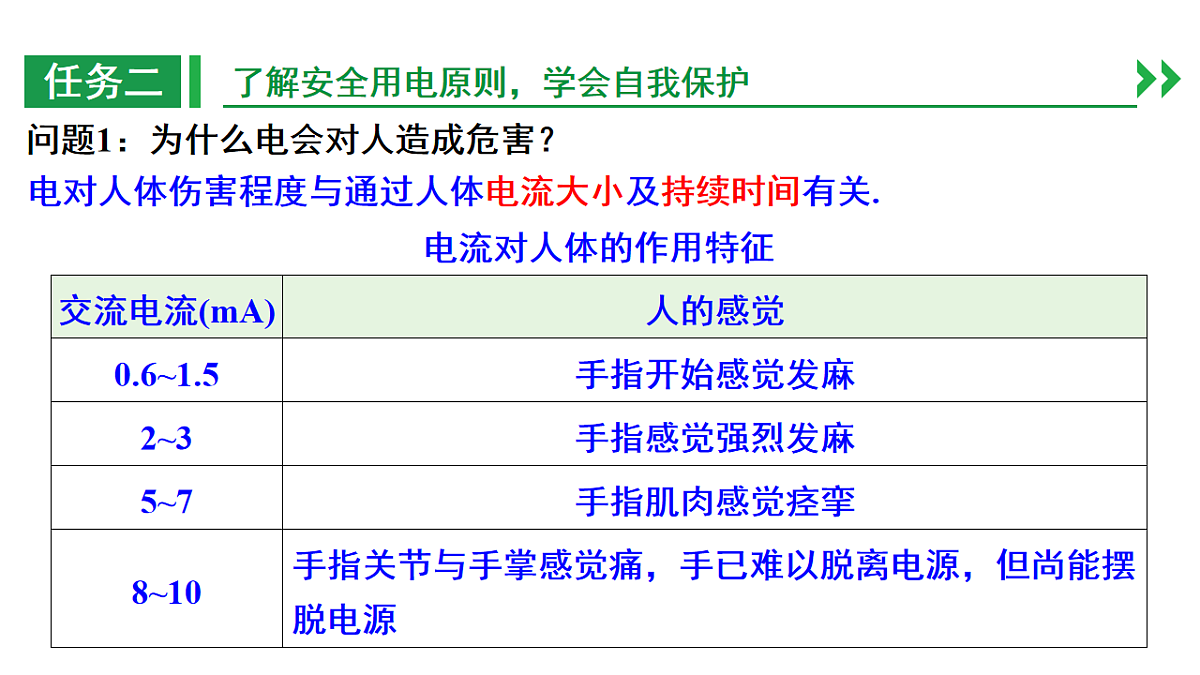

问题1：为什么电会对人造成危害？

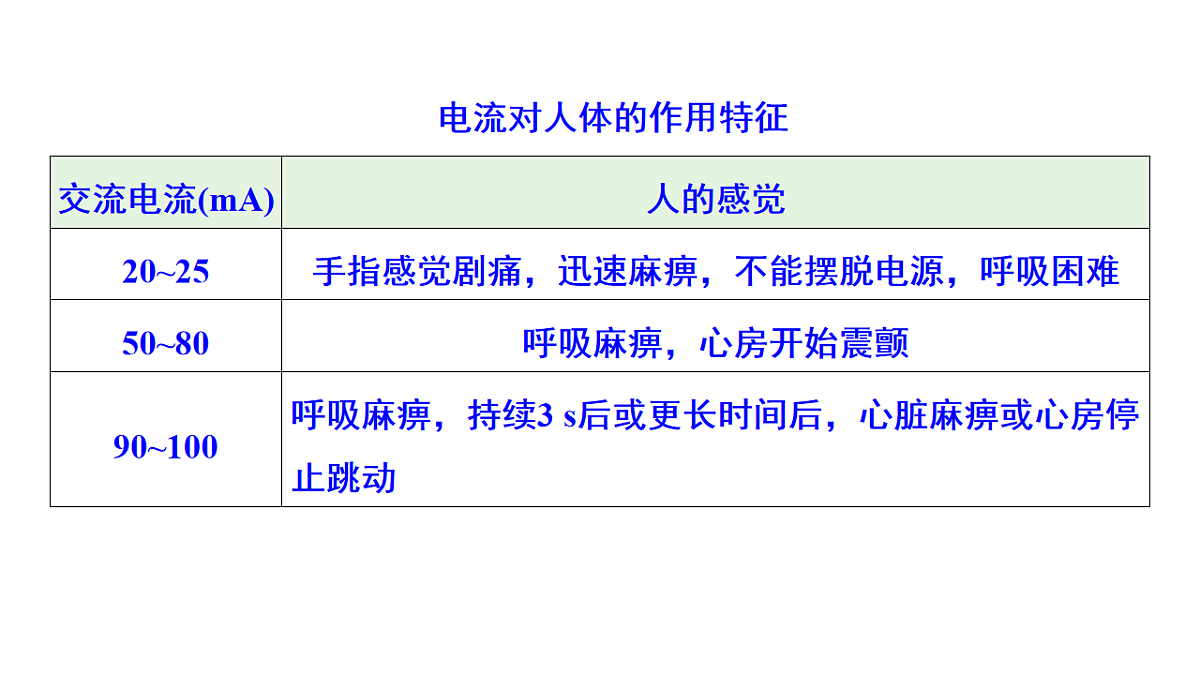

电对人体伤害程度与通过人体电流大小及持续时间有关.
我们可以直接接触1.5 V干电池的两极, 但绝不能用手指直接接触墙上的插座孔，为什么说电压越高越危险？
103 Ω~105 Ω
大量事实表明：不高于36 V的电压才是安全电压.
高压输电电路10~1 100 kV
我国家庭电路220 V
触电原因：大多是人体直接或间接与________接触.
问题2：为什么会触电？常见的触电事故都有哪些？
一旦发现有人触电，你会怎么做？能不能直接接触触电者呢？
切断电源——应立即断开开关
使触电者迅速脱离电源——用绝缘体将电线挑开
若同时发生火灾，要先切断电源，绝不能在未断电的情况下泼水救火.
必要时进行急救——心肺复苏、通知 医务人员
家庭电路以外的触电事故
问题3：户外如何防止触电呢？
问题4：家庭用电中应该如何保证自身的安全呢？
不接触低压带电体，不靠近高压带电体；更换灯泡、搬动电器前应断开电源开关；不弄湿用电器，不损坏绝缘层；保险装置、插座、导线、家用电器等达到使用寿命应及时更换.
问题5：雷雨天如何进行防雷呢？
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫作避雷针.
1. 不要靠近金属栏杆，各种电器应暂停使用；2. 迅速走进屋内，或迅速进入汽车车厢内，不要接触金属部分；3. 不要手持金属杆，金属饰物包括手表也要抛离； 4. 在高山上，应该找没有积水的凹坑处双脚并拢蹲下.
问题：家庭电路中哪些保护措施可以避免发生电流过大带来的危害？
①作用：电流过大时熔断，切断电路，从而_________.
②材料：由铅锑合金这类电阻比较大、熔点比较____的合金制作的.
注：选用合适规格的保险丝，_____用铜丝或者铁丝代替.
(2)低压断路器(空气开关)
作用：当电路中的电流过大时，空气开关会自动断开，切断电路(跳闸)，从而保护电路.
问题1：如何分辨火(相)线和零(中性)线？
(1)测电笔类型及构造
——辨别火(相)线和零(中性)线以及检查电器设备外壳是否带电.
手必须接触笔尾金属体，笔尖接触被测的导线.
若氖管发光，则接触的是火(相)线，否则为零(中性)线.
氖管发光时，人体相当于接入电源电压为220 V电路中，为什么不会触电呢？
当人体接入时，相当于串联了一个电阻，通过人体的电流小于0.22 mA；由于电流很小，所以使用测电笔时尽管有电流通过人体，但人并没有感觉，也不会对人造成伤害.
问题2：各用电器以及开关是如何接在家庭电路中的？
控制电灯的开关接在火(相)线与电灯之间.
将电灯和开关正确接入家庭电路中
问题3：为什么有些用电器的插头是两脚的，有些是三脚的？如何连接在电路中呢？
三孔插座：大功率用电器采用的是三孔插座，如空调、热水器等.
两孔插座：小功率用电器接两孔插座.
作用：家庭电路中出现漏电情况时，漏电保护器能自动切断电路，对人体起到保护作用.
问题1：家庭电路是由哪些元件装置组成的？
家庭电路由进户线、电能表、总开关(含保险装置)、插座、用电器、导线等组成.
这三项一定要按顺序排列
问题2：这些元件都有什么作用，又是如何安装在电路中？
进户线相当于每个家庭电路中的电源.
作用：将电能输送至家中；
②安装：串联接在干路上，接在进户线后面.
①作用：计量所消耗的电能；
②安装：串联在电路中，电能表之后.
①作用：可以手动切断电路，便于维修电路，保证人体安全；
用电器、插座之间是并联的，控制各用电器的开关与用电器是串联的.
根据实际用电需求，可将家庭电路规划为若干分支回路，由配电箱将导线引入各个房间内，进行供电.
结合使用需求，将卫生间、厨房等房间插座另成回路，且加装漏电保护器，各分支回路互不影响
触电类型 安全用电原则
电路的组成 火(相)线和零(中性)线漏电保护器
1. (2025福建)关于新能源电动汽车充电桩的安装和使用，下列符合安全用电要求的是(　　)A. 用湿抹布擦拭充电插口B. 充电桩需要安装接地线C. 充电桩起火立即泼水救火D. 充电桩无需安装保险装置
2. (2025内蒙古)小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关②将新插座装回墙上③拆下旧插座④闭合总开关⑤将电线按“左零右火”接入新插座的接线柱上下列操作顺序符合安全用电原则的是(　　)A. ①③④⑤②B. ①③⑤②④C. ③⑤①②④D. ③⑤②①④
3. (2025扬州)如图，测电笔的氖管发光，所测孔连接的是_______线.多个用电器同时插入插线板都能独立工作，各用电器是_______联的.断开插线板上的开关，所有插孔都不能供电，表明开关连接在_______路上.三孔插座中间的插孔接地，将用电器的_________与大地相连，目的是防止触电.
