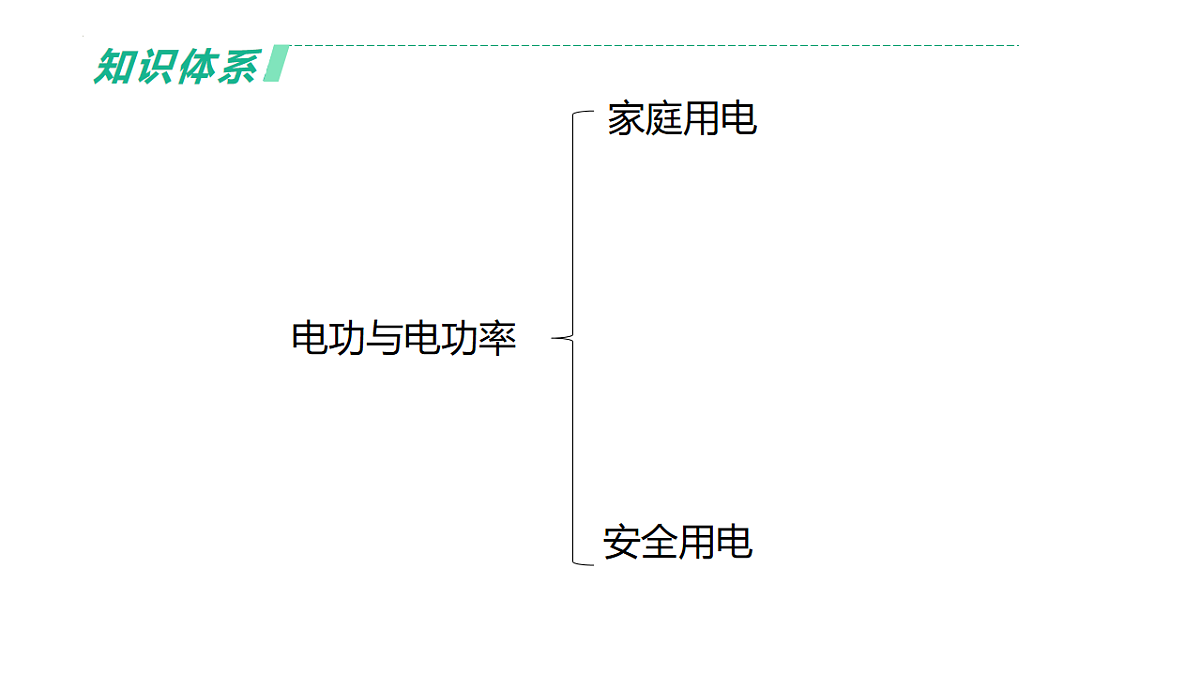

不接触低压带电体(安全电压的带电体除外),不靠近高压带电体　

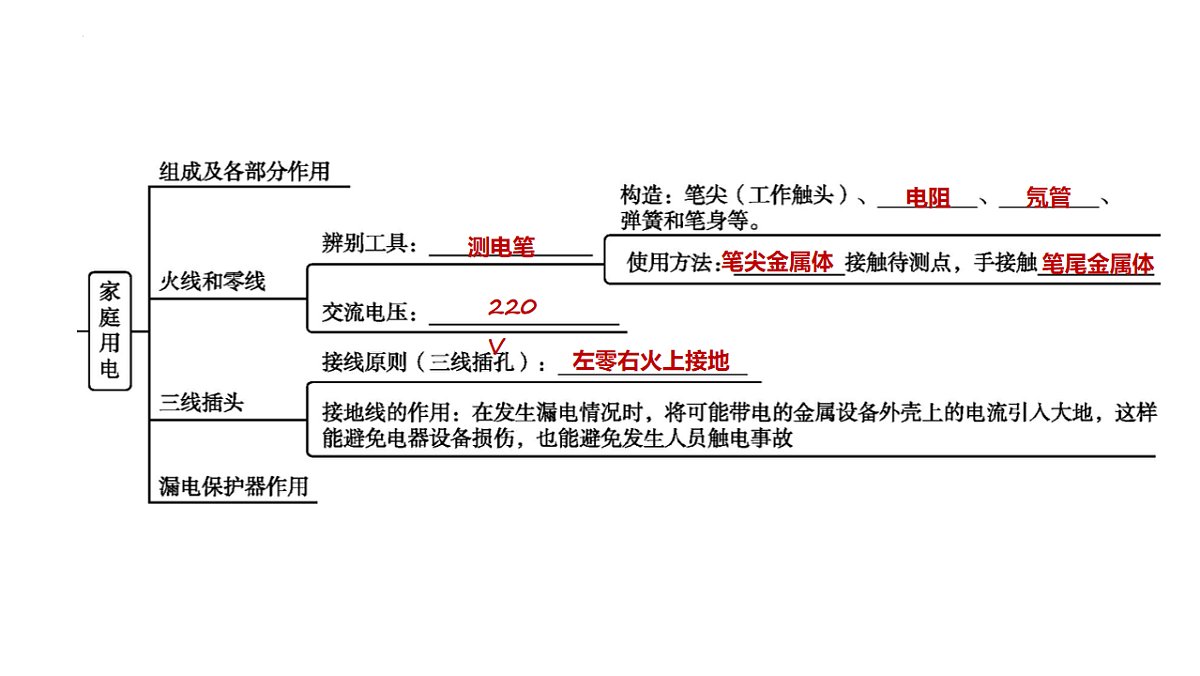

1.家庭电路(1)家庭电路的组成部分(如图29-1所示):低压供电线(火线、零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。　

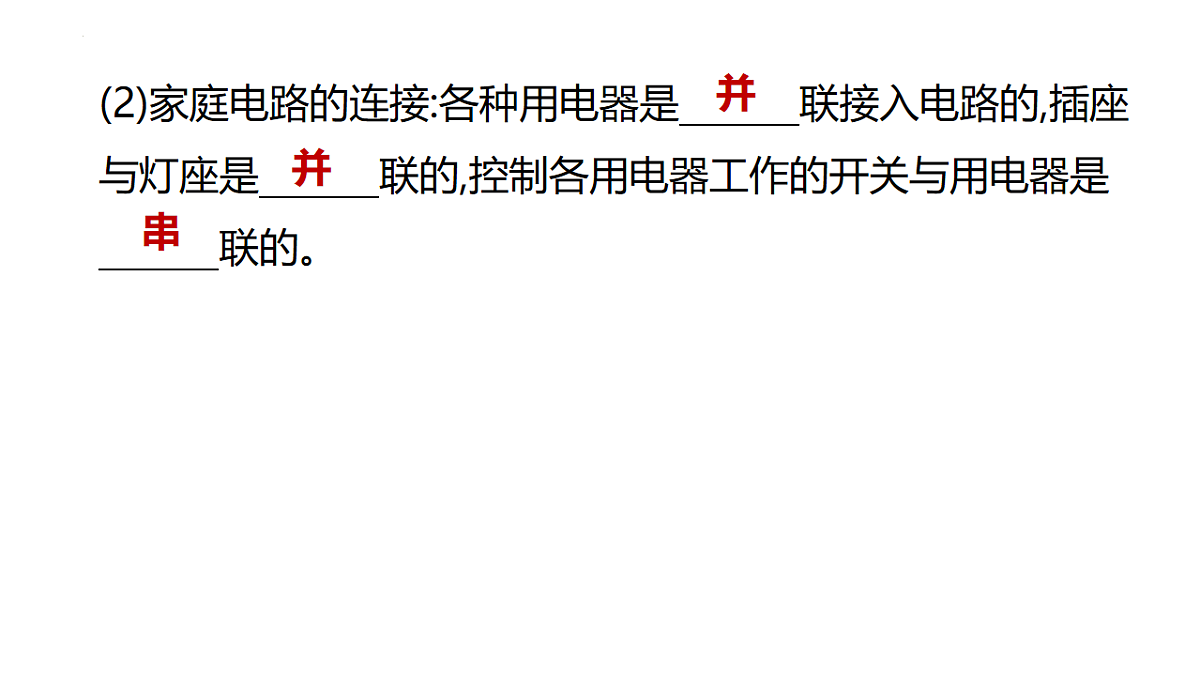

(2)家庭电路的连接:各种用电器是　　　联接入电路的,插座与灯座是　　　联的,控制各用电器工作的开关与用电器是　　　联的。
2.常见故障电路故障分析窍门:断路:用测电笔测电路中不工作的用电器的两个线头:若测其中一个线头时氖测管发光,测另一个线头时氖管不发光,则　　　　断路;若测两个线头时氖管都发光,则　　　　断路;若测两个线头时氖管都不发光,表明　　　　　一定断路了。
短路:保险丝熔断,断开所有开关,用一个检测灯泡接在保险丝的位置,然后依次闭合每条支路的开关,若检测灯泡发光正常,则这条支路的用电器　　　　了。
1.电给人类的生活带来极大的方便,然而使用不当时,也会给人们带来危害,下列符合安全用电原则的是 (　　)A.超负荷使用插座B.用湿手触摸开关C.将插头的接地插脚掰弯使用D.放风筝时远离高压设备
2. 图29-2甲表示家庭电路的一部分,图乙、丙表示测电笔握笔方法,下列相关说法正确的是(　　)A.电能表是测量电功率的仪器B.断路器应该安装在Q处而不是P处C.测电笔在插座接地孔检测时,氖管会发光D.使用测电笔,图乙的方法错误而图丙的方法正确
3.如图29-3所示的四幅家庭电路图,其中连接正确的是(　　)
4.如图29-4所示是家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合开关S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用测电笔测a、b、c、d四个接线点,发现只有测c点时氖管不发光。若电路中只有一处故障,则是(　　)A.灯L2短路B.灯L2所在支路开路C.c、d两点间开路D.c点左侧的零线开路
5.在区分家庭电路的火线和零线时,通常要用到测电笔(其内部结构如图29-5甲所示),图乙和丙中属于正确使用测电笔的是　　　　　。在测电笔内部有一个大电阻,这样当笔尖接触火线时,加在人体两端的电压在安全电压(36 V)以内。如果测电笔氖管发光时的电流为0.25 mA,不计氖管电阻,则测电笔内大电阻的阻值至少应为　 Ω。
例 如图29-6所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。某同学用测电笔测试灯头旁两根电线的C、D点,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A点和零线B点时,氖管在测火线A点时能发光,在测零线B点时不发光。那么可以判定故障是(　　)A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路
【变式】电工常用一只额定电压为220 V的灯泡L0(检测灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图29-7所示。当开关S闭合后,再闭合S1时,灯泡L1和L0是　　 　　(选填“串联”或“并联”)连接的,若L0正常发光,说明该支路　　 　　;再断开S1,闭合S2,若L0和L2都呈暗红色,说明该支路　　　　　。(后两空均选填“短路”“断路”或“正常”)
1.这个暑假发生了多起电热水器漏电而导致的触电事故,亲人在施救时也发生了触电。针对这一现象,以下有关措施中不恰当的是(　　)A.检查家中的大型用电器的三孔插座是否接地B.洗澡的时候,把装在浴室的电热水器的开关关掉,不要边洗澡边加热C.发现有人触电,应立即冲进去救人,分秒必争D.应立即切断电源,用干燥木棒、绝缘手套等将触电者拉开。
2.以下说法正确的是(　　)A.图甲中,测电笔笔尖与火线接触,若手不接触金属帽,氖管也会发光B.图乙中,三孔插座中的“①”与用电器的金属外壳相连C.图乙中,三脚插头中的“①”与火线相连D.图丙中,若某人不小心触碰到火线裸露处,会导致I1
