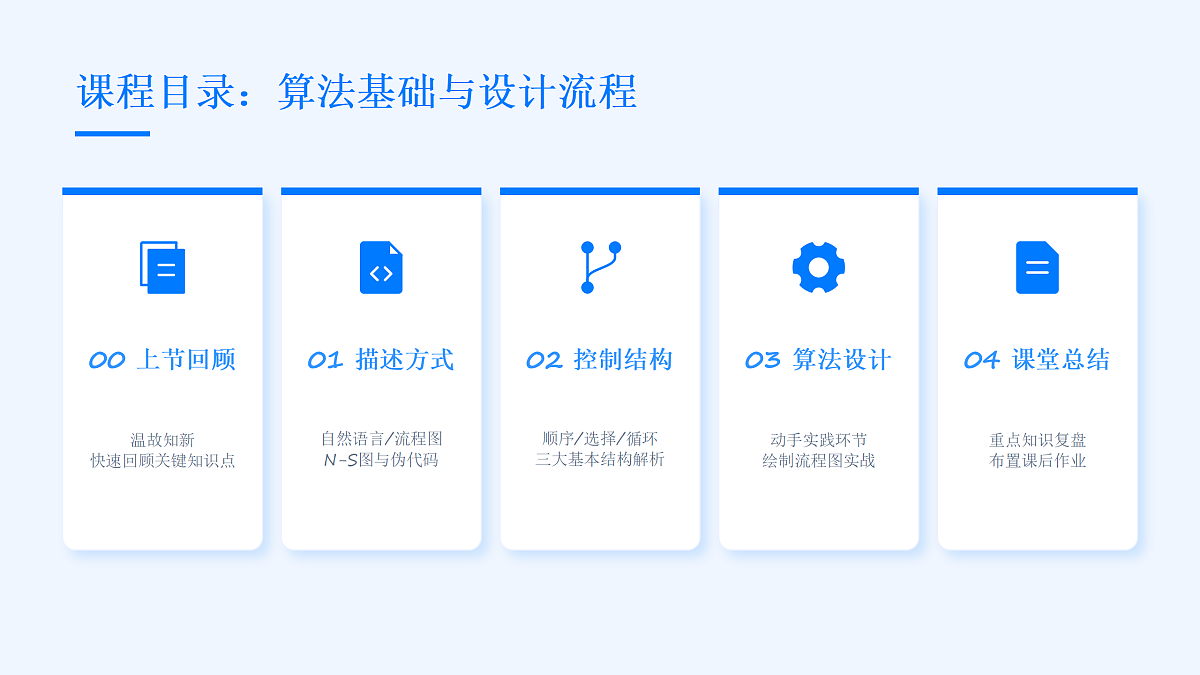

课程目录：算法基础与设计流程
温故知新快速回顾关键知识点
自然语言/流程图N-S图与伪代码
顺序/选择/循环三大基本结构解析
动手实践环节绘制流程图实战
重点知识复盘布置课后作业

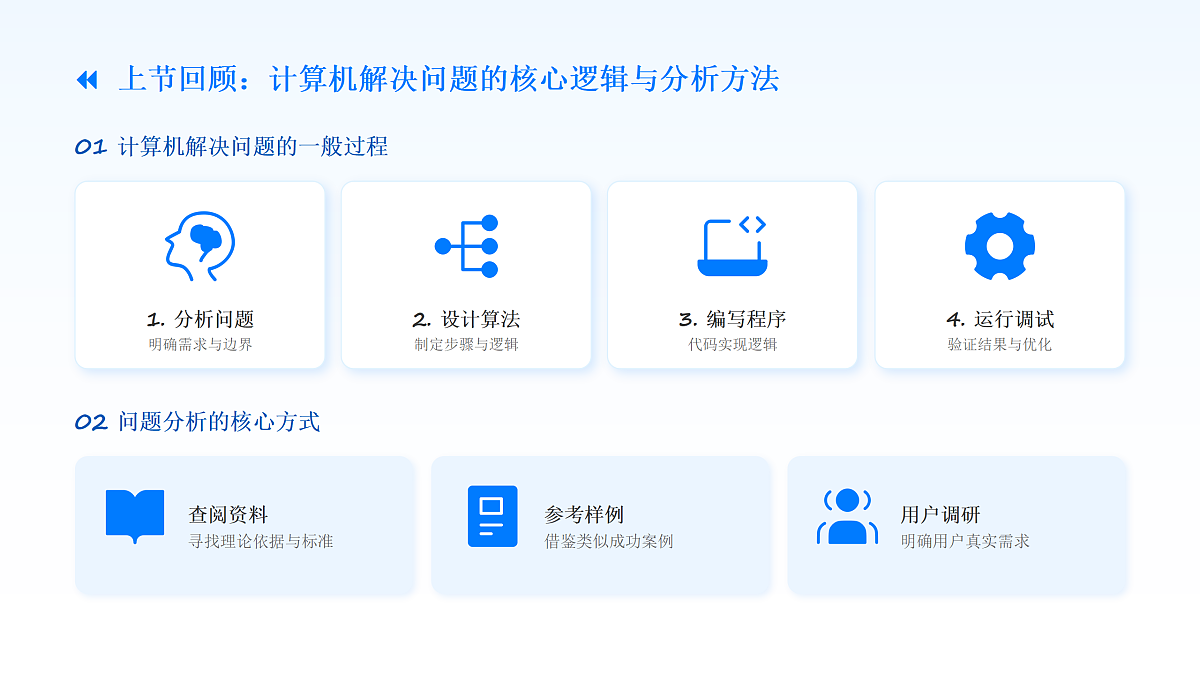

⏪ 上节回顾：计算机解决问题的核心逻辑与分析方法
01 计算机解决问题的一般过程
1. 分析问题明确需求与边界
2. 设计算法制定步骤与逻辑
3. 编写程序代码实现逻辑
4. 运行调试验证结果与优化
02 问题分析的核心方式
查阅资料寻找理论依据与标准
参考样例借鉴类似成功案例
用户调研明确用户真实需求

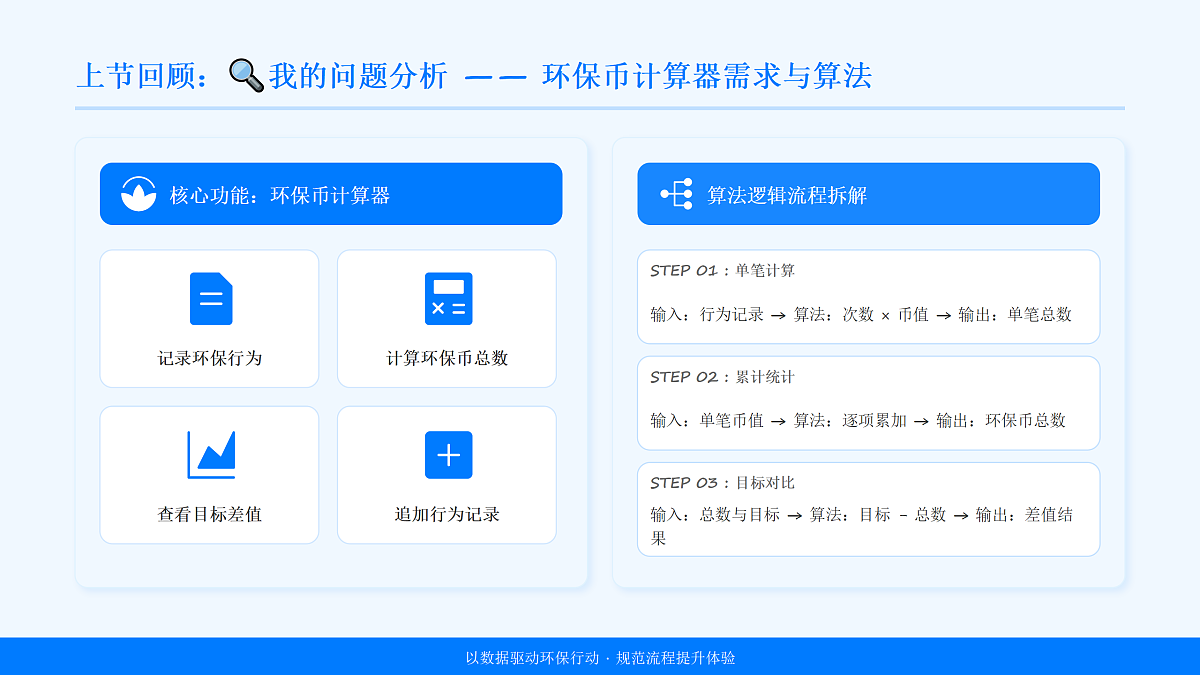

上节回顾：? 我的问题分析 —— 环保币计算器需求与算法
核心功能：环保币计算器
STEP 01 : 单笔计算
输入：行为记录 → 算法：次数 × 币值 → 输出：单笔总数
STEP 02 : 累计统计
输入：单笔币值 → 算法：逐项累加 → 输出：环保币总数
STEP 03 : 目标对比
输入：总数与目标 → 算法：目标 - 总数 → 输出：差值结果
以数据驱动环保行动 · 规范流程提升体验
Algrithm Descriptin Lgic

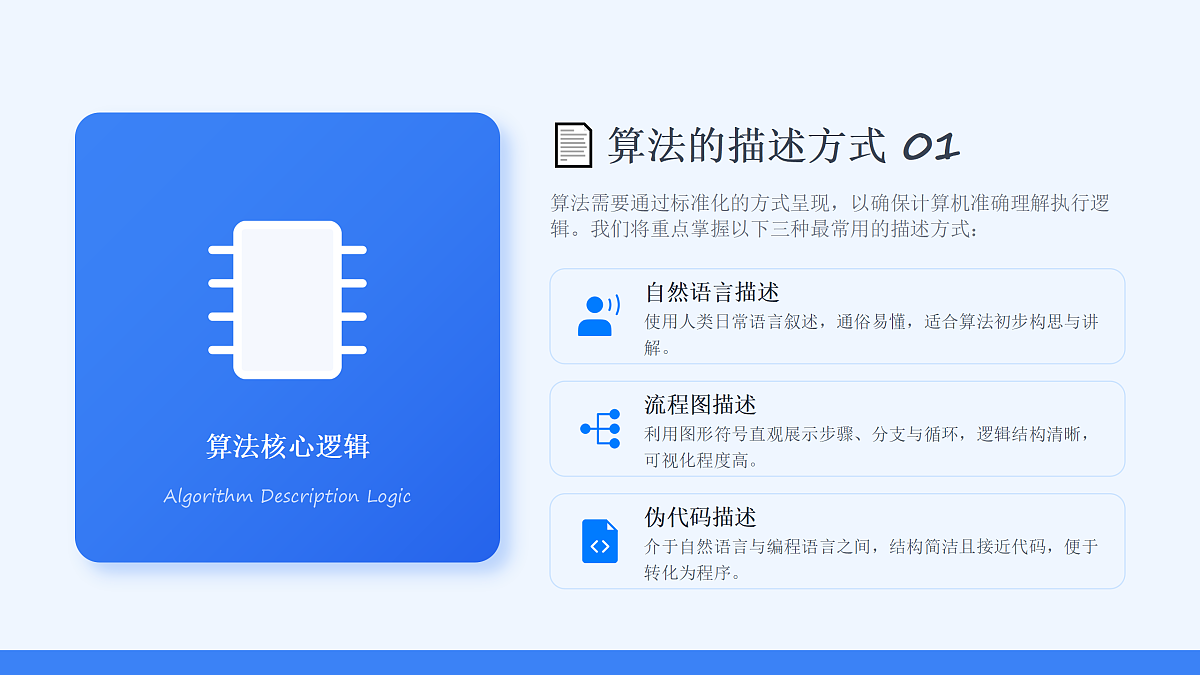

? 算法的描述方式 01
算法需要通过标准化的方式呈现，以确保计算机准确理解执行逻辑。我们将重点掌握以下三种最常用的描述方式：
自然语言描述使用人类日常语言叙述，通俗易懂，适合算法初步构思与讲解。
流程图描述利用图形符号直观展示步骤、分支与循环，逻辑结构清晰，可视化程度高。
伪代码描述介于自然语言与编程语言之间，结构简洁且接近代码，便于转化为程序。

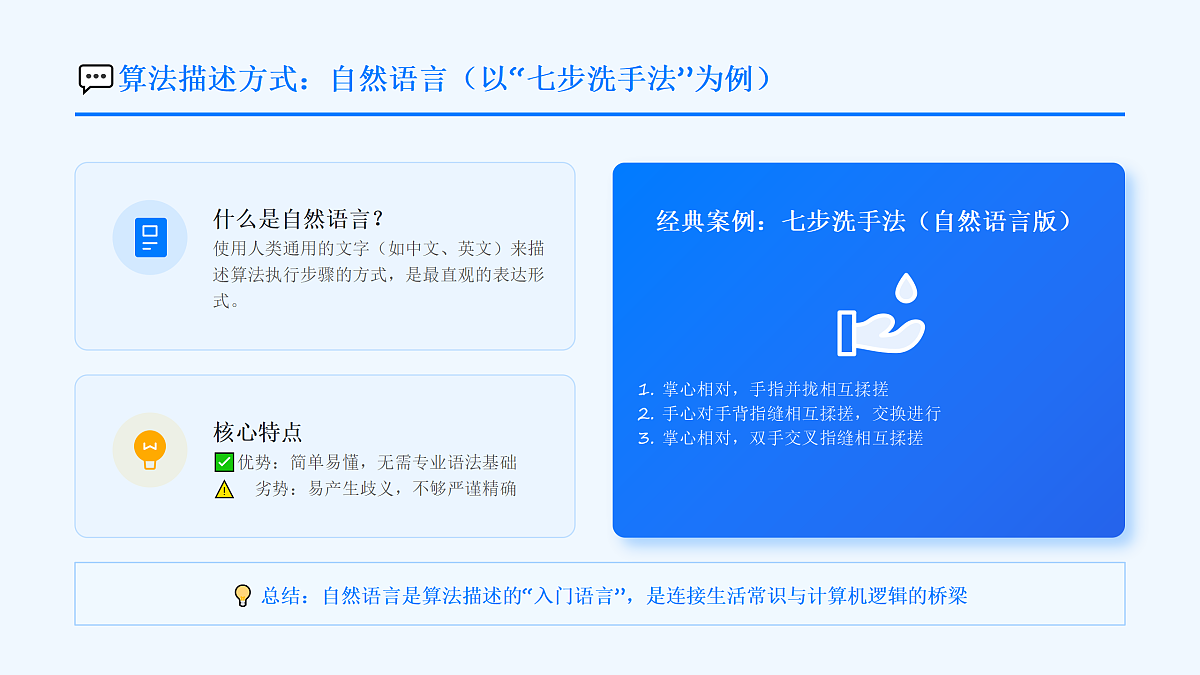

? 算法描述方式：自然语言（以“七步洗手法”为例）
什么是自然语言？使用人类通用的文字（如中文、英文）来描述算法执行步骤的方式，是最直观的表达形式。
核心特点✅ 优势：简单易懂，无需专业语法基础⚠️ 劣势：易产生歧义，不够严谨精确
经典案例：七步洗手法（自然语言版）
1. 掌心相对，手指并拢相互揉搓2. 手心对手背指缝相互揉搓，交换进行3. 掌心相对，双手交叉指缝相互揉搓
? 总结：自然语言是算法描述的“入门语言”，是连接生活常识与计算机逻辑的桥梁

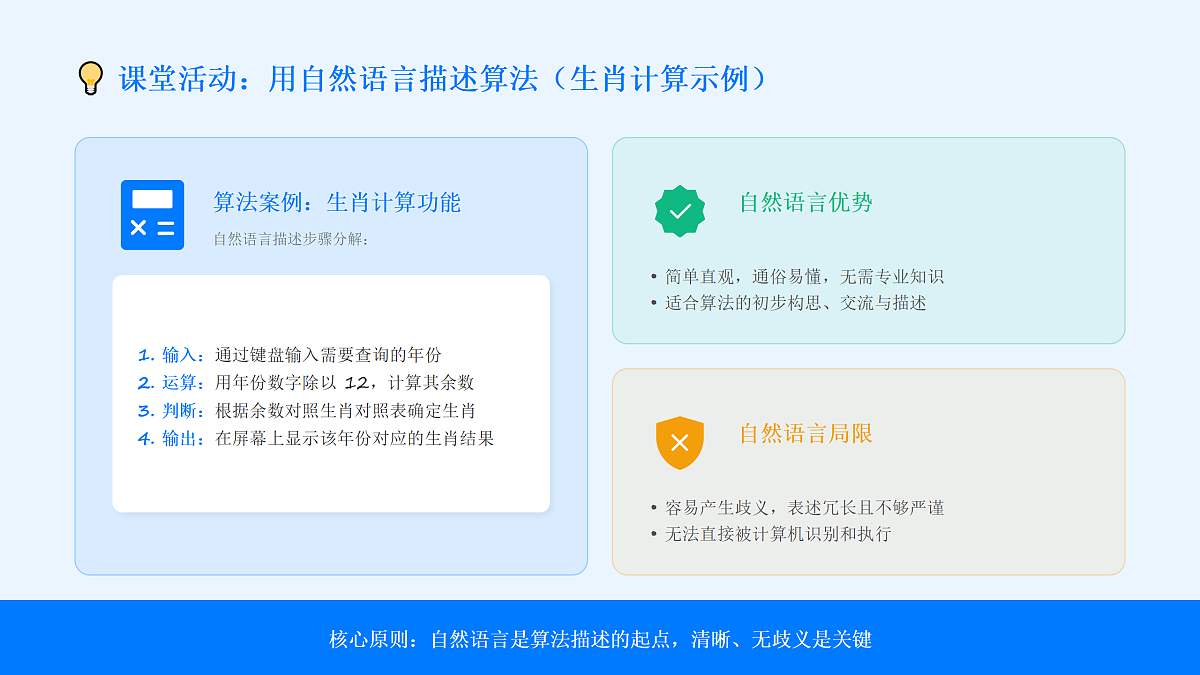

? 课堂活动：用自然语言描述算法（生肖计算示例）
算法案例：生肖计算功能
自然语言描述步骤分解：
1. 输入：通过键盘输入需要查询的年份2. 运算：用年份数字除以 12，计算其余数3. 判断：根据余数对照生肖对照表确定生肖4. 输出：在屏幕上显示该年份对应的生肖结果
• 简单直观，通俗易懂，无需专业知识• 适合算法的初步构思、交流与描述
• 容易产生歧义，表述冗长且不够严谨• 无法直接被计算机识别和执行
核心原则：自然语言是算法描述的起点，清晰、无歧义是关键

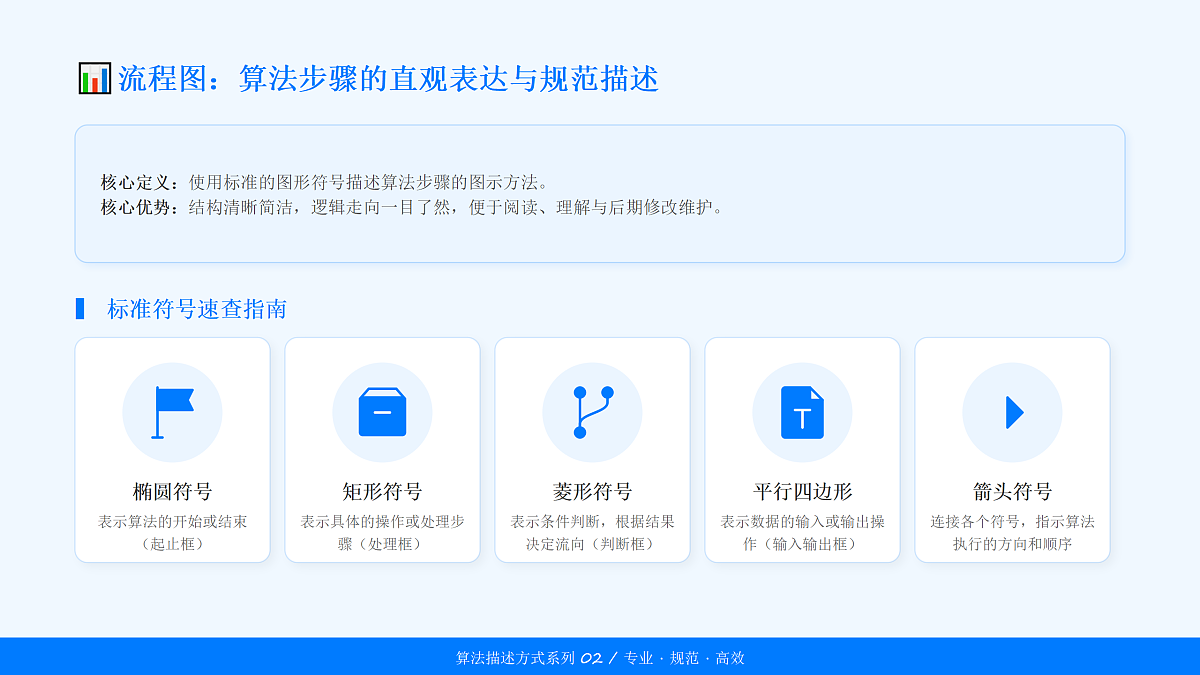

? 流程图：算法步骤的直观表达与规范描述
核心定义：使用标准的图形符号描述算法步骤的图示方法。核心优势：结构清晰简洁，逻辑走向一目了然，便于阅读、理解与后期修改维护。
表示算法的开始或结束（起止框）
表示具体的操作或处理步骤（处理框）
表示条件判断，根据结果决定流向（判断框）
表示数据的输入或输出操作（输入输出框）
连接各个符号，指示算法执行的方向和顺序
算法描述方式系列 02 / 专业 · 规范 · 高效
图书馆借阅证办理流程指南
通过标准化流程图，清晰指引读者完成从材料准备到领证的全过程，减少咨询成本，提升办证效率与体验。
携带本人有效身份证或学生证，以及一寸免冠证件照一张。
前往图书馆服务台领取申请表，按要求如实填写个人信息。
提交申请表与材料，工作人员核对信息真实性与完整性。
缴纳规定的借阅押金，确认无误后领取借阅证即可使用。
温馨提示：办理完成后请妥善保管借阅证，如有遗失请及时到服务台挂失补办。
用流程图直观描述数学计算算法
流程图：数学算法的“可视化语言”
算法不仅是代码，更是解决问题的清晰步骤。在数学计算中，流程图将抽象的逻辑转化为“输入-处理-输出”的直观节点，让每一步运算都清晰可见，降低理解门槛。
逻辑清晰步骤拆解无歧义
易于理解可视化降低门槛
? 示例：基础加法运算的标准流程建模
核心案例：两数求和算法流程
可视化是理解复杂算法的关键一步，从简单数学运算开始构建逻辑思维
流程图：从抽象逻辑到具体应用（以生日倒计时为例）
• 普适性：覆盖简单任务与复杂逻辑场景• 渐进式：先整体框架，再细化具体节点• 清晰性：可视化拆解路径，降低沟通成本
实战：生日倒计时逻辑拆解
01. 输入：获取当前系统日期（年/月/日）
02. 输入：获取用户目标生日日期（月/日）
03. 判断：今年的生日日期是否已经过去？
04. 计算：未过则直接求差，已过则加1年再算
05. 输出：显示距离下一次生日的剩余天数
逻辑可视化 · 流程规范化 · 让思考有迹可循
? 伪代码：连接自然语言与计算机语言的算法桥梁
一种介于自然语言与编程语言之间的人工语言。它不关注具体语法细节，却能以简洁直观的方式精准描述算法逻辑。
在网页开发中，我们常需要判断用户是否执行了点击操作。伪代码能快速帮我们梳理“点击即跳转”的核心交互逻辑。
逻辑示例：按钮点击响应
# 伪代码描述逻辑if检测到“单击按钮”操作：执行：打开目标网页提示：跳转成功else：执行：保持当前页面提示：继续等待操作
核心优势：逻辑清晰 · 易于理解 · 跨语言通用 · 降低沟通成本
伪代码：编程逻辑的桥梁与基石
伪代码不是真正的计算机语言，无法直接被执行，但它是编程逻辑的高度抽象。它与图形化编程语言（如Scratch）逻辑最为接近，是从自然语言过渡到代码语言的最佳阶梯。
伪代码 (Pseudcde)
• 非执行性：专注逻辑，不依赖语法• 自然性：用类似人类语言描述算法
图形化编程 (Scratch等)
• 可执行性：积木拖拽，即时运行• 可视化：逻辑流程图形化，所见即所得
核心共识：无论是伪代码还是积木，解决问题的逻辑是完全一致的
Cntrl Structures f Algrithm
顺序结构 (Sequence)算法最基本的结构，语句按书写顺序依次执行，无分支无跳转。
选择结构 (Selectin)根据条件判断结果，选择执行不同的分支路径（如 if-else 语句）。
循环结构 (Lp)在满足条件时重复执行某段代码，减少冗余操作（如 fr/while 语句）。
核心洞察：任何复杂算法逻辑，均可由这三种基本结构组合实现
算法基本控制结构：顺序结构 (Sequence Structure)
什么是顺序结构？算法中最基础、最简单的结构
●执行逻辑：各个操作步骤按照从上到下、从左到右的先后顺序依次执行，执行完一个步骤后自动进入下一个步骤。●特点：流程固定，无分支跳转，无循环重复。
▍生活实例：洗衣机洗涤过程
核心记忆：顺序结构 —— 一步接一步，环环相扣，顺序执行
程序设计基础：分支结构（条件判断）
根据条件判断的真(True)或假(False)，决定程序执行的路径方向。
分支结构是程序的“岔路口”，它让程序不再只是单向执行，而是能根据输入或状态的不同，动态选择不同的操作流程。
▌ 逻辑示例：周末去哪玩？
1. 输入天气输入“晴”或“雨”
2. 条件判断天气是否晴朗？
3. 执行动作是→去公园否→在家看书
循环结构：重复执行的逻辑核心
什么是循环结构？在满足特定条件时，反复执行某一段代码或步骤的控制结构。它是程序中实现“重复操作”的关键。
核心要素• 条件判断：决定是否继续循环• 循环体：被重复执行的操作步骤
思考时刻观察右侧的“生日倒计时”流程，哪些部分体现了“循环”的逻辑？
实例：生日倒计时算法流程
初始化：设定目标生日日期
循环执行（核心）1. 获取当前系统日期2. 计算并显示剩余天数（更新）
结束：当前日期 = 生日日期
构建可复用、高容错的计算逻辑，为环保币计算器提供坚实的算法支撑
03 / 我的算法设计 ✏️
基于逻辑架构与流程控制的高效实现方案
逻辑清晰：结构化设计拆解复杂需求，降低逻辑耦合度与复杂度
高效运算：性能优化优化循环与条件判断，大幅提升计算响应速度
易于扩展：模块化接口预留标准接口，支持后续功能迭代与参数调整
我的算法设计：从问题到方案的核心构建
算法设计是将问题分析转化为可行方案的关键环节。在此阶段，我们需要针对具体执行细节进行深度思考，确保逻辑的严密性与操作的可行性。
如何更便捷地记录用户的环保行为？
如何定义每种行为对应的环保币分值？
如何累加计算并直观展示给用户？
设计策略：MVP (最小可行产品)—— 小清决定先聚焦于3种高频环保行为，优先实现核心闭环功能。
? 什么是 MVP？它是指产品仅保留解决核心问题的最少功能集即可投入使用，避免过度设计，快速验证思路。
我的算法设计：环保币计算器流程解析
小清将“环保币计算器”的核心逻辑绘制成了结构化的算法流程图。通过可视化的方式，我们可以清晰地追踪数据的流向与处理逻辑。
核心思考：功能与流程的对应
流程图中的算法是否完整实现了以下四项核心功能？记录环保行为 / 计算环保币查看总数与差值 / 追加记录思考：哪些模块对应这些功能？
环保币计算器算法逻辑示意
算法设计核心要素：逻辑闭环 · 数据准确 · 交互清晰
我的算法设计：实践 —— 流程图绘制挑战
任务：请仿照“生日倒计时”流程图的逻辑结构，在下方两个模板区域中，分别补充完整“鸡兔同笼”和“生肖计算”的算法流程图。
在此处绘制流程图（建议：输入头脚数→循环/计算→输出结果）
? 提示：先明确变量定义与判断条件
在此处绘制流程图（建议：输入年份→取模运算→匹配生肖→输出）
? 提示：注意生肖12年一轮回的周期性
我的算法设计：实践 —— 绘制环保币计算器流程图
请基于上节课的思维导图和数据表格，绘制专属的“环保币计算器”算法流程图。核心任务是：确保你的流程图清晰涵盖从“数据获取”到“结果产出”的完整逻辑闭环。
STEP 01 输入 (Input)
收集环保行为数据(如步数、分类次数、时长)
STEP 02 算法 (Algrithm)
设定换算规则与计算逻辑(如100步=1币，分类1次=5币)
STEP 03 输出 (Output)
计算并展示最终结果(获得的环保币总数)
实践提示：绘制时请对照思维导图与数据表格，确保每个步骤都有明确的对应关系，这是我们下节课编写代码实现计算器的核心依据！
? 课堂总结：算法基础核心回顾
1. 自然语言描述2. 流程图可视化3. 伪代码表达逻辑
1. 顺序结构 (Sequential)2. 分支结构 (Branching)3. 循环结构 (Lping)
回顾个人设计思路绘制完整的流程图优化算法逻辑细节
学以致用 · 夯实算法逻辑基石，开启编程进阶之路
