2026年中考物理一轮复习 练习课件含答案 模块二 光学 命题点4 透镜及其成像规律

这是一份2026年中考物理一轮复习 练习课件含答案 模块二 光学 命题点4 透镜及其成像规律，共36页。PPT课件主要包含了第1题图，第2题图，第4题图，第4题答图，第5题图，第5题答图，第6题图，照相机，投影仪，放大镜等内容，欢迎下载使用。

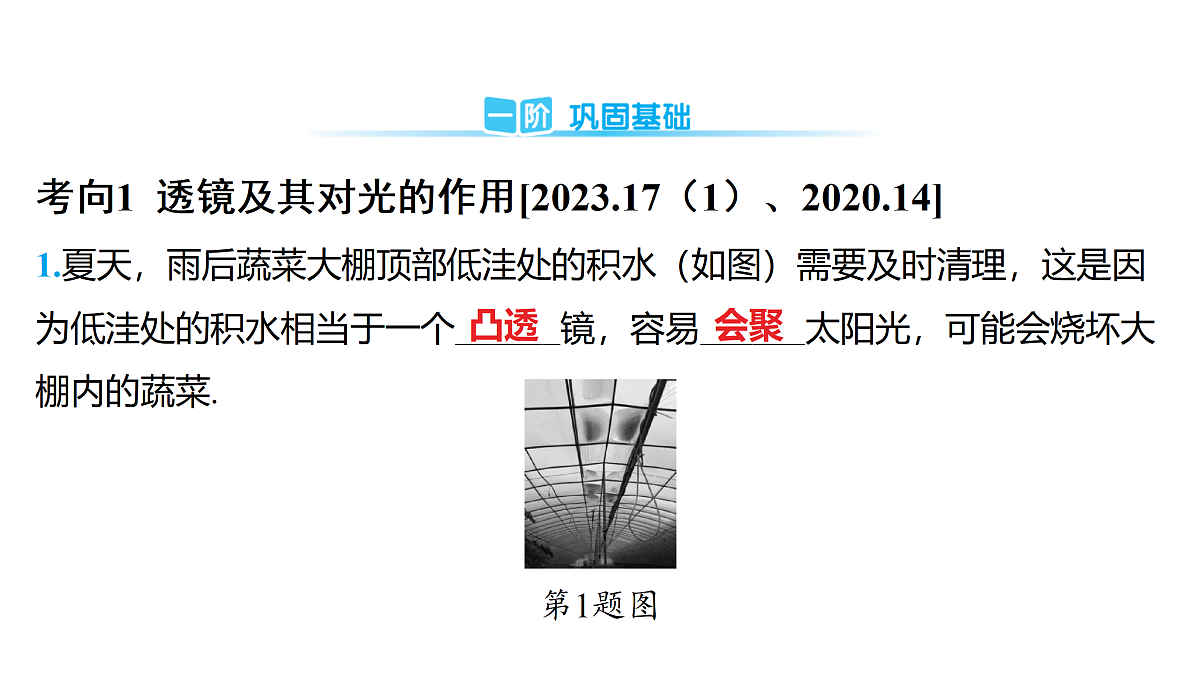

考向1 透镜及其对光的作用[2023.17（1）、2020.14]
1.夏天，雨后蔬菜大棚顶部低洼处的积水（如图）需要及时清理，这是因为低洼处的积水相当于一个______镜，容易______太阳光，可能会烧坏大棚内的蔬菜.

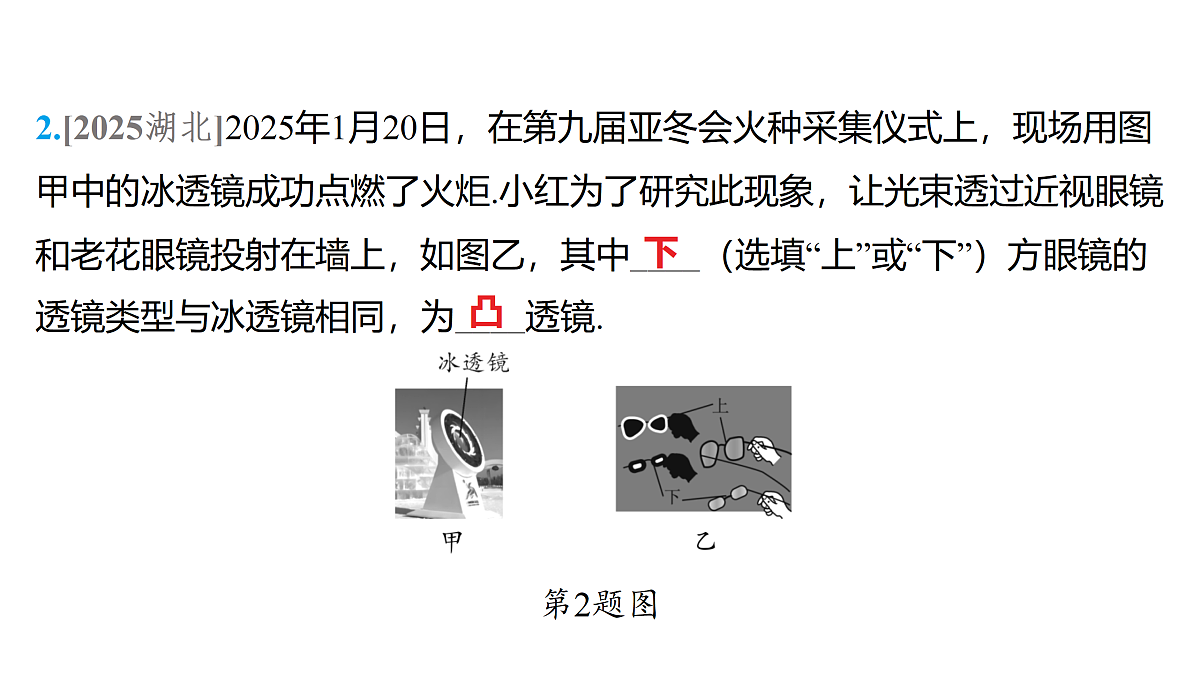

2.[2025湖北]2025年1月20日，在第九届亚冬会火种采集仪式上，现场用图甲中的冰透镜成功点燃了火炬.小红为了研究此现象，让光束透过近视眼镜和老花眼镜投射在墙上，如图乙，其中____（选填“上”或“下”）方眼镜的透镜类型与冰透镜相同，为____透镜.

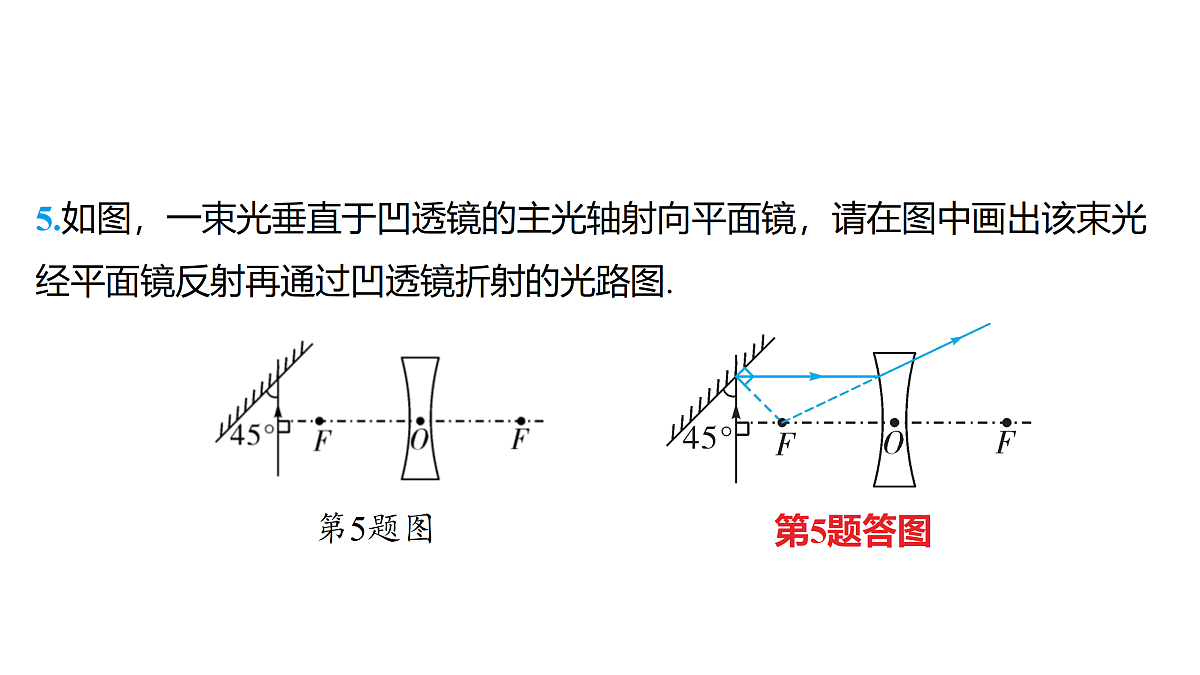

5.如图，一束光垂直于凹透镜的主光轴射向平面镜，请在图中画出该束光经平面镜反射再通过凹透镜折射的光路图.

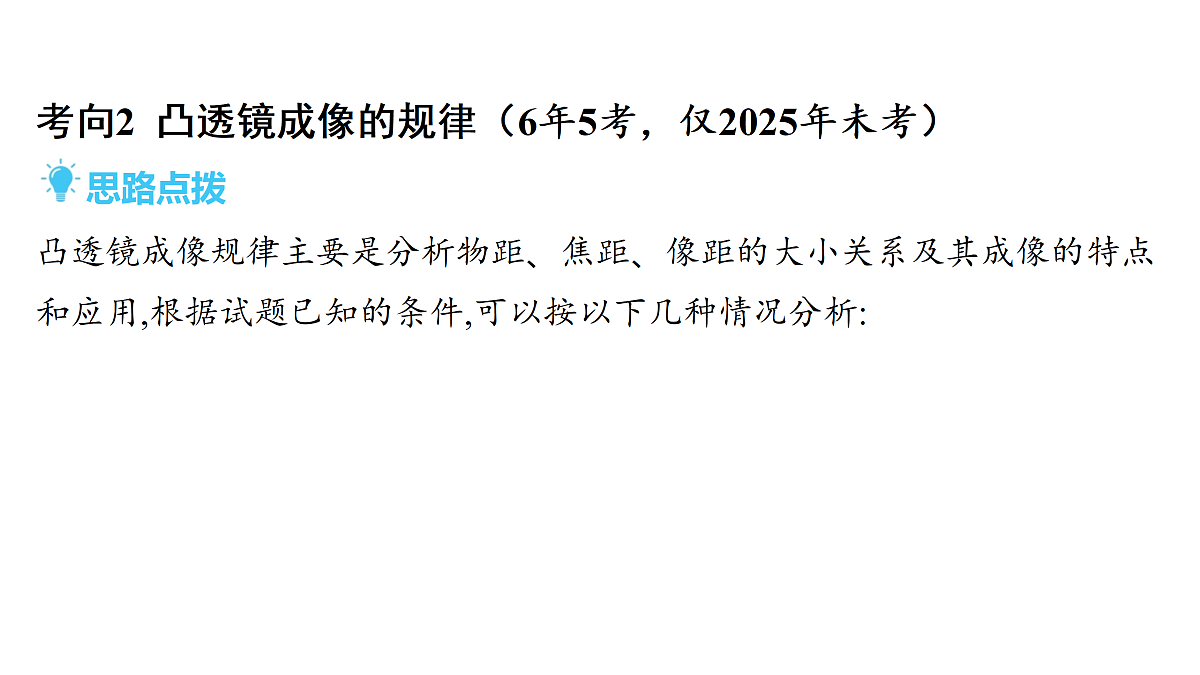

考向2 凸透镜成像的规律（6年5考，仅2025年未考）

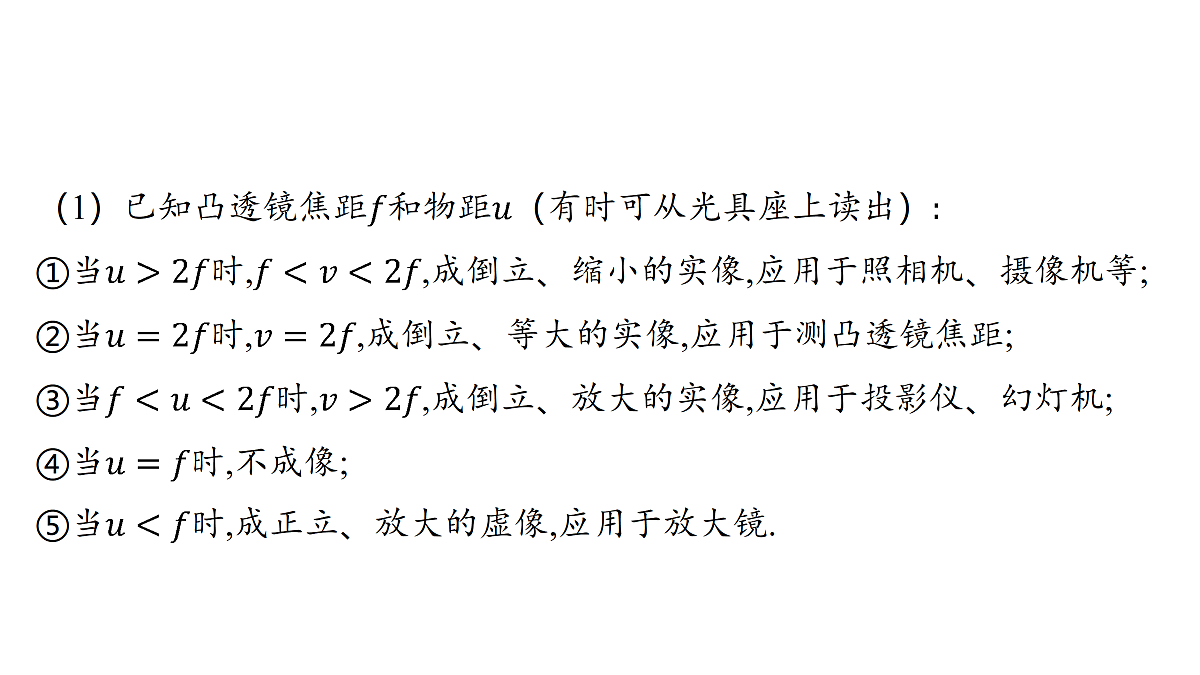

思路点拨凸透镜成像规律主要是分析物距、焦距、像距的大小关系及其成像的特点和应用,根据试题已知的条件,可以按以下几种情况分析:
（3）凸透镜成像动态规律：①成实像时:物近像远像变大,物远像近像变小;②成虚像时:物近像近像变小,物远像远像变大;③无论成实像还是虚像,物越靠近焦点,像越大.
倒立、放大
7.在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示位置时，在光屏上得到烛焰清晰的像（像未画出）.下列说法中正确的是 （ ）
A. 光屏上成倒立、缩小的实像B. 图中成像特点与照相机的成像特点相同C. 透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像D. 透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像
（2）透镜不动，将蜡烛向左移动时，将光屏适当向____移动，光屏上才能再次得到清晰的像，此像和原来的像相比将______（选填“变小”“变大”或“不变”）.
（3）在图中蜡烛和透镜之间放一副眼镜片，发现光屏上的像变模糊了，当把光屏适当向左移动时，光屏上再次成清晰的像，则这副眼镜片是____视眼镜.
9. [多选]在用一凸透镜探究其成像的规律时,某同学得到的部分实验信息如下表所示. 根据表中信息判定下列说法中正确的是（ ）
10.图 a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像.若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是 （ ）
【解析】刻度尺到凸透镜的距离（物距）在一倍焦距以内时，凸透镜成正立、放大的虚像，即乙图；刻度尺到凸透镜的距离在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，即丁图；刻度尺到凸透镜的距离在二倍焦距处，凸透镜成倒立、等大的实像，即甲图；刻度尺到凸透镜的距离在二倍焦距以外时，凸透镜成倒立、缩小的实像，即丙图；综上可知，
探究凸透镜成像的规律（6年3考）
12.[2025河南]如图为某同学用自制的水凸透镜进行实验探究的情景，此时光屏上呈现了烛焰清晰的像（像未画出），该像是倒立、______（选填“放大”或“缩小”）的实像.将蜡烛向左移动一小段距离后，保持水凸透镜、蜡烛的位置不变，为使光屏上再次成清晰的像，请写出一种简单可行的操作方法：__________________________________________________________.
将光屏向左移动适当距离（或用注射器从水凸透镜中抽取适量水）
13.[2024陕西19题7分]如图甲，是小明做“探究凸透镜成像的规律”的装置.
（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是____________________.（2）固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动______直至出现最清晰的像，记录物距、像距、像的性质.
分析数据可知：当物距大于凸透镜焦距时，物距减小，像距______.
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上______（选填“仍能”或“不能”）成烛焰完整的像.
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊.将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是______（选填“近视”或“远视”）眼镜.
（7）生活中常用的放大镜应用了表中第___次实验的成像规律.
14.[2025烟台改编]在“探究凸透镜成像的规律”实验中：
此时物距小于一倍焦距，成正立、放大的虚像
眼睛从光屏一侧看向凸透镜
15.[2025江西改编]用“水透镜”探究近视眼的形成原因.
（3）把实验中收集的数据和观察的现象填入下表.依据表格，在物距不变的情况下，增加“水透镜”的凸起程度，像距变____，并且观察到成像变近.
（4）本实验中用__________模拟眼睛的晶状体，用______模拟眼睛的视网膜.
（5）经多次实验后，结合所学知识分析，当近视眼观察远处的景物时，由于晶状体的凸起程度较____，折光能力变强，远处景物成像会成在视网膜的____方，导致看不清楚.
