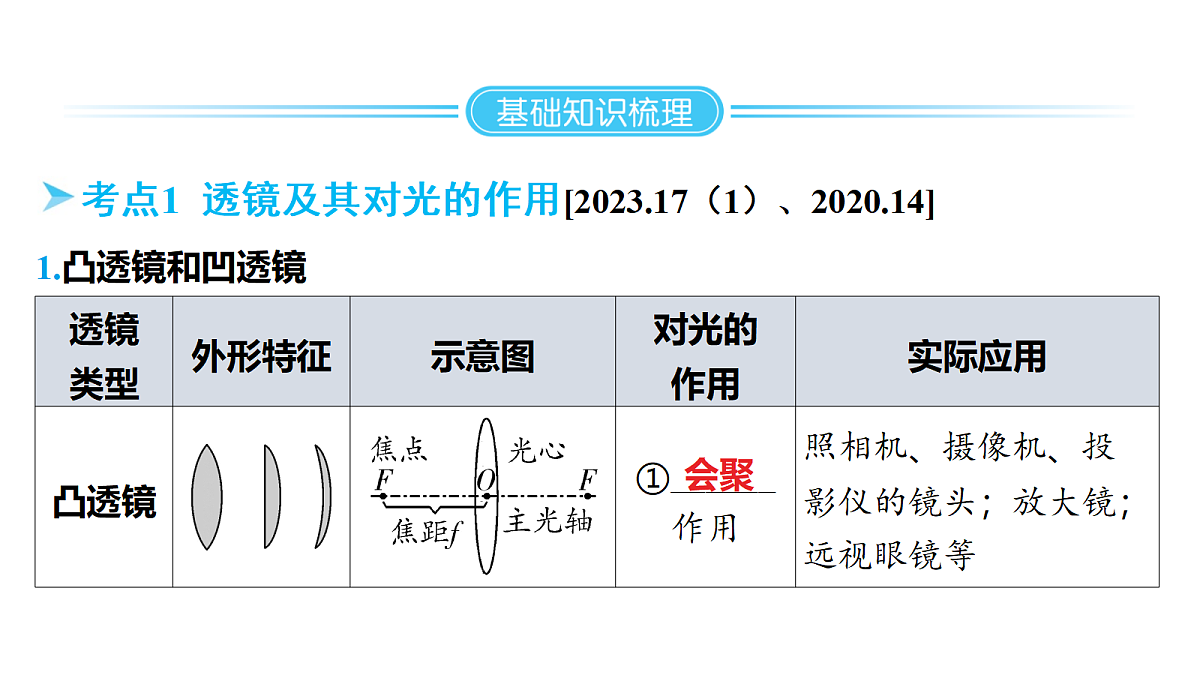

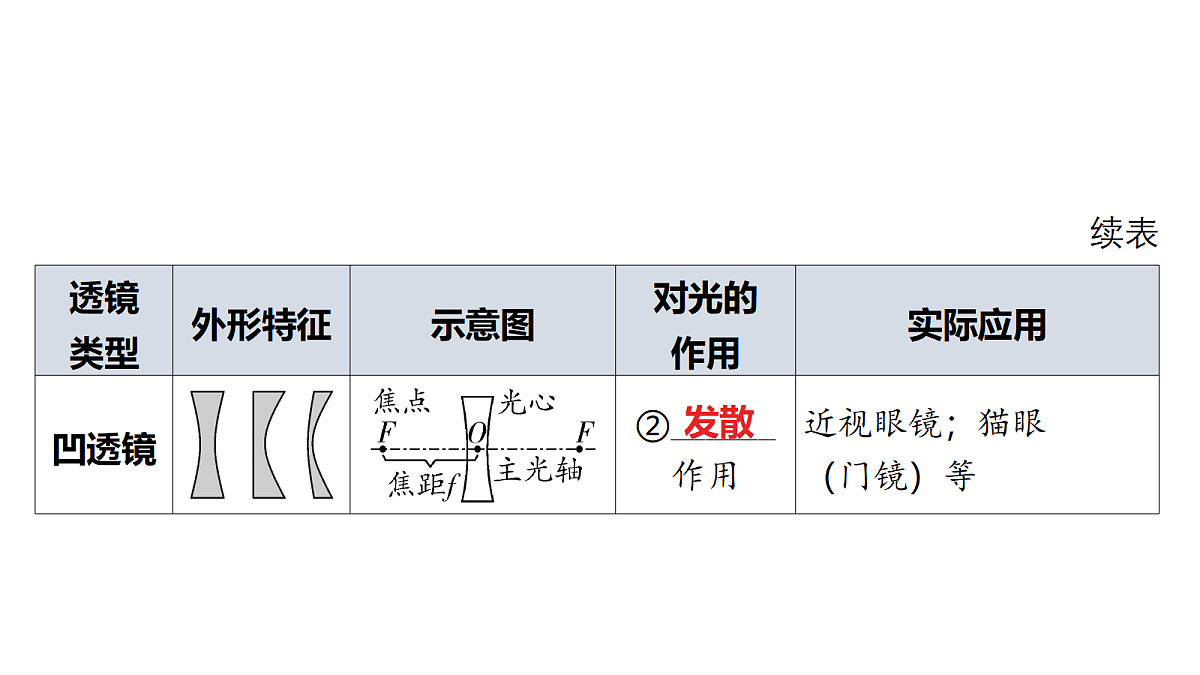

考点1 透镜及其对光的作用[2023.17（1）、2020.14]

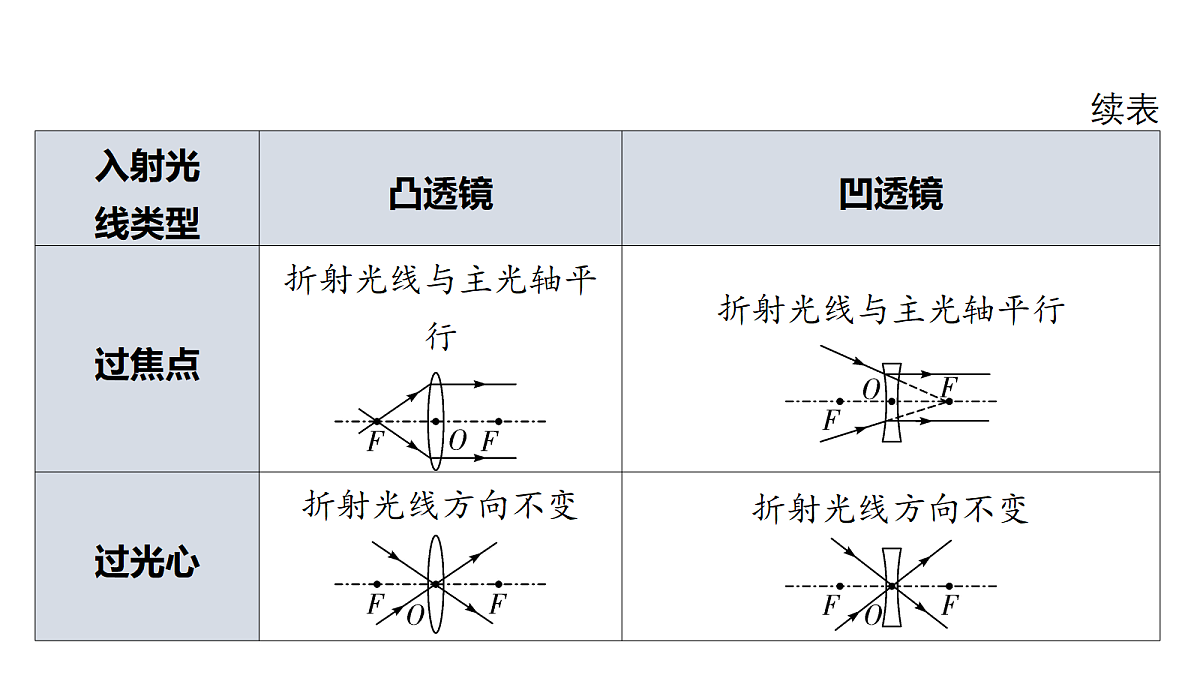

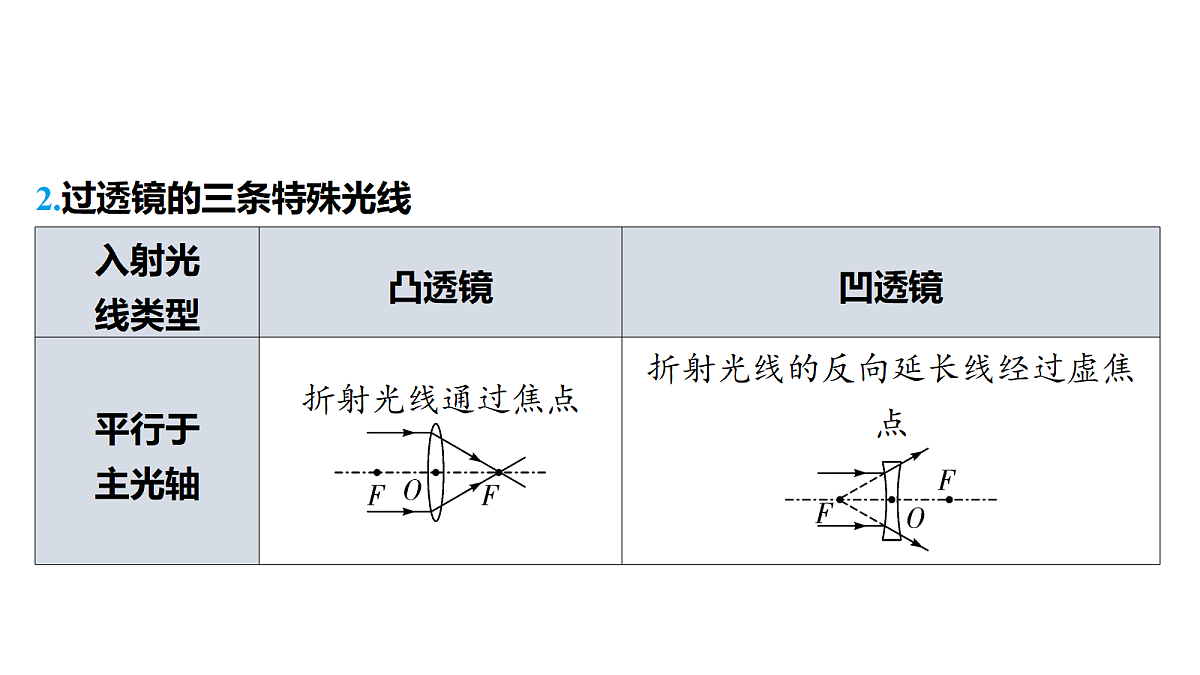

2.过透镜的三条特殊光线#2

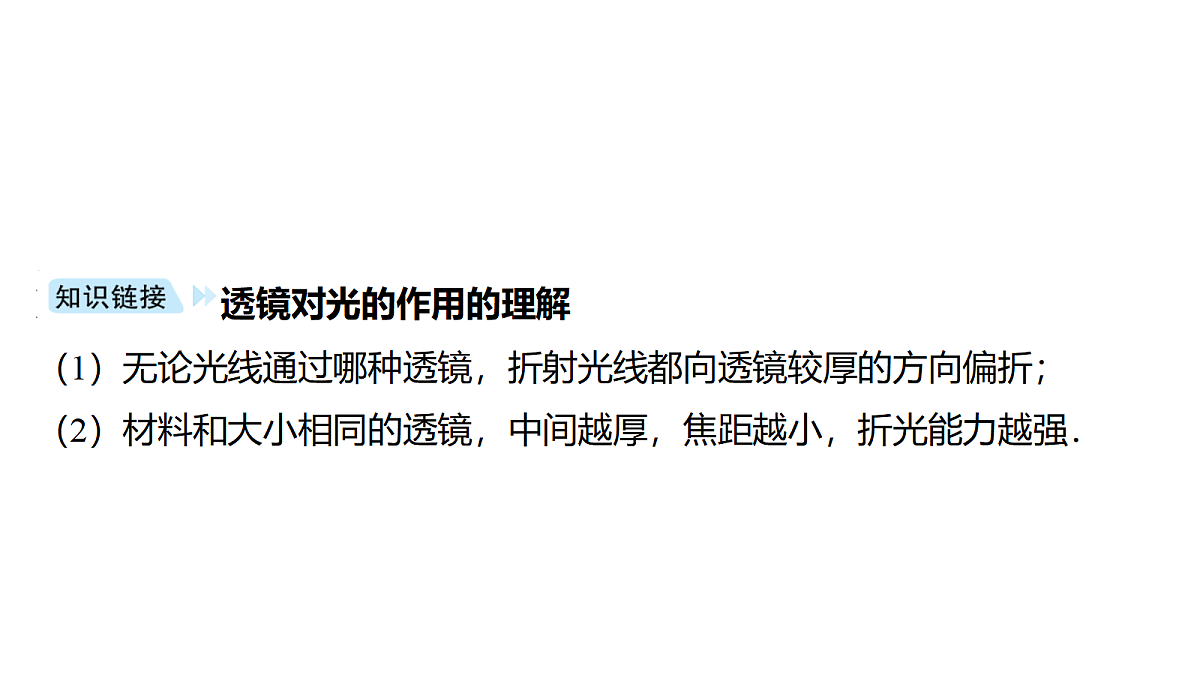

透镜对光的作用的理解 （1）无论光线通过哪种透镜，折射光线都向透镜较厚的方向偏折；（2）材料和大小相同的透镜，中间越厚，焦距越小，折光能力越强．

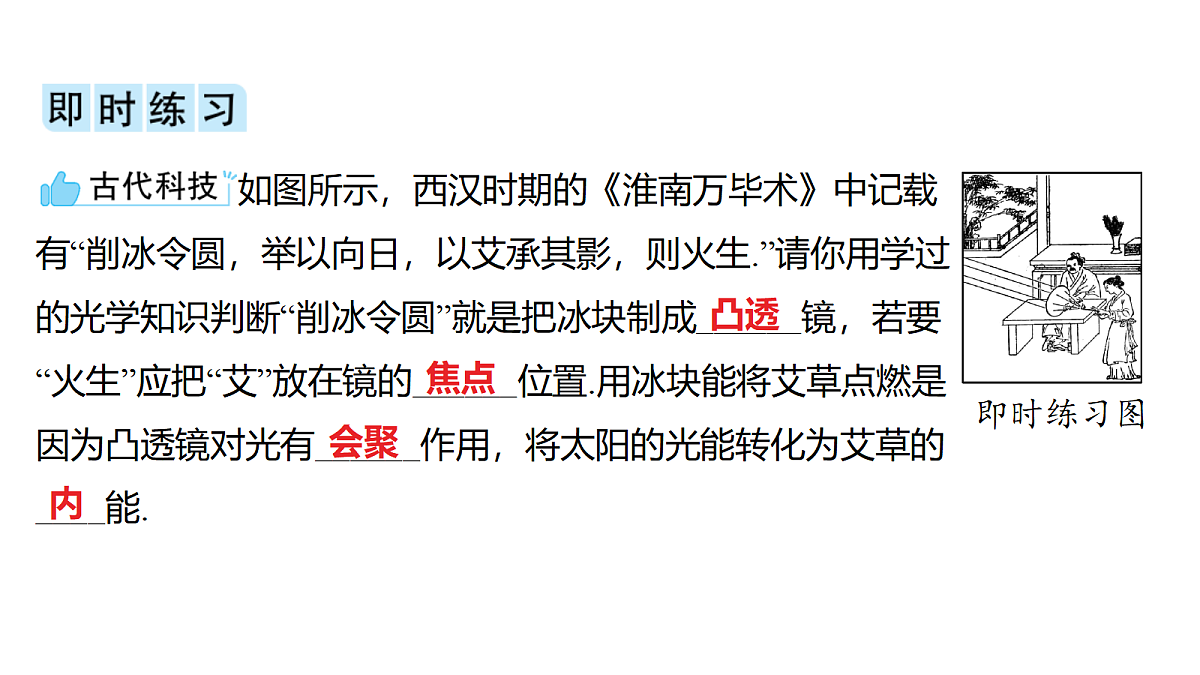

如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生.”请你用学过的光学知识判断“削冰令圆”就是把冰块制成______镜，若要“火生”应把“艾”放在镜的______位置.用冰块能将艾草点燃是因为凸透镜对光有______作用，将太阳的光能转化为艾草的____能.#1

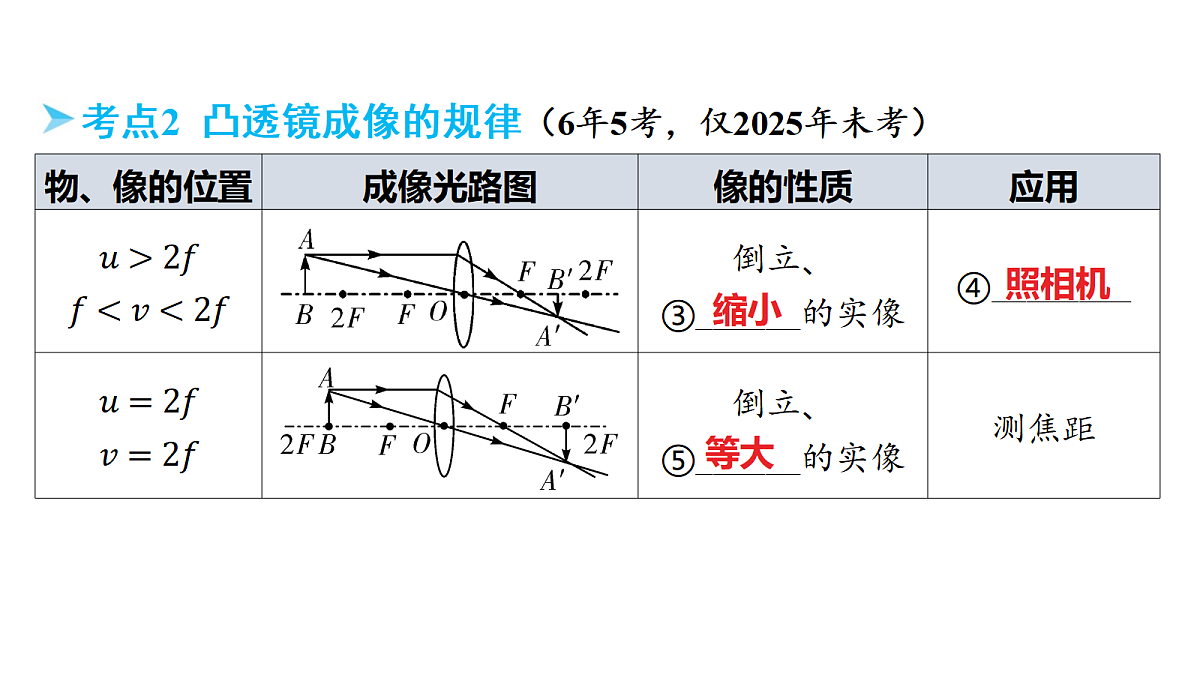

考点2 凸透镜成像的规律（6年5考，仅2025年未考）
上的位置如图所示，此时烛焰在光屏上成清晰的像（像未画出）.下列说法中正确的是（ ）
2.在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上得到了清晰的像（未画出）.下列说法中错误的是（ ）
A. 一定是倒立的B. 一定是正立的C. 一定是放大的D. 一定是缩小的
【解题关键点】蜡烛的位置可能有两种情况：一是在焦点左边，二是在焦点右边.
探究凸透镜成像的规律[2024.19、2022.21、2021.18（3）]
（2022版课标必做实验）
1.实验装置（如图1所示）
2.凸透镜成像的原理：光的______（选填“反射”“折射”或“直线传播”）.3.实验环境：本实验应在______（选填“较亮”或“较暗”）的环境中进行，可以使实验现象较明显.
. .
让烛焰的像呈在光屏中央
. .
方法二：通过调节，当光屏上承接到烛焰倒立、等大的实像时，此时物距或像距的______为该凸透镜的焦距.
. .
6.实像与虚像的观察区域
（1）物距大于一倍焦距时成____（选填“实”或“虚”）像，眼睛应______（选填“直接”或“透过凸透镜”）观察光屏上烛焰的像.
（2）物距小于一倍焦距时成____（选填“实”或“虚”）像，眼睛从______（选填“蜡烛”或“光屏”）一侧透过凸透镜观察烛焰的像；不透过凸透镜从光屏上______（选填“能”或“不能”）观察到烛焰的像.
. .
8.探究凸透镜成像的动态规律
（1）当光屏上成清晰的像时，保持凸透镜的位置不变，将蜡烛向靠近透镜的方向移动，为使光屏上再次成清晰的像，应将光屏向______（选填“远离”或“靠近”）透镜的方向移动，此时，像的大小将______（选填“变大”“变小”或“不变”）.
（2）当光屏上成清晰的像时，保持凸透镜的位置不变，将蜡烛向远离透镜的方向移动，为使光屏上再次成清晰的像，应将光屏向______（选填“远离”或“靠近”）透镜的方向移动，此时，像的大小将______（选填“变大”“变小”或“不变”）.
（3）当光屏上成清晰的像时，保持凸透镜位置不变，将蜡烛和光屏的位置对调，光屏上____（选填“能”或“不能”）成清晰的像，这是因为在折射现象中______________.
（4）当凸透镜成虚像时，保持凸透镜的位置不变，将蜡烛向靠近透镜的方向移动，此时像的大小将______（选填“变大”“变小”或“不变”）.
（2）用蜡烛做实验的缺点分析及改进方法
（3）实验中手不小心遮住凸透镜的一部分时，光屏上____（选填“能”或“不能”）承接到完整的像，像的亮度将______；当凸透镜上有污点或小虫时，光屏上______（选填“会”或“不会”）出现污点或小虫的像.
（1）光屏上成清晰的像时，在蜡烛和凸透镜之间放一副眼镜（如图3所示），保持蜡烛和凸透镜的位置不动.
（2）光屏上成清晰的像时，若换用焦距较小的凸透镜，在不改变蜡烛和透镜位置的条件下，要使光屏上仍成清晰的像，光屏应向______（选填“远离”或“靠近”）透镜的方向适当移动.这是因为凸透镜的焦距越小，对光的会聚能力越____，使像距变____.
（4）小明认为:凸透镜成实像时,不但像与物的上下是颠倒的,而且左右也是相反的. 请你设计一种简单的方法验证小明的观点:___________________________________________________________________________（合理即可）.
沿垂直于光具座方向吹动烛焰,观察光屏上像的晃动方向是否与烛焰的晃动方向相反
（5）实验中,如果把凸透镜换成薄玻璃板,从蜡烛一侧透过玻璃板观察到光屏上成一个____________（填像的正倒、大小特点）的像,不透过玻璃板，光屏上______（选填“能”或“不能”）看到烛焰的像,原因是_________________________________.
玻璃板相当于平面镜,成的像为虚像
