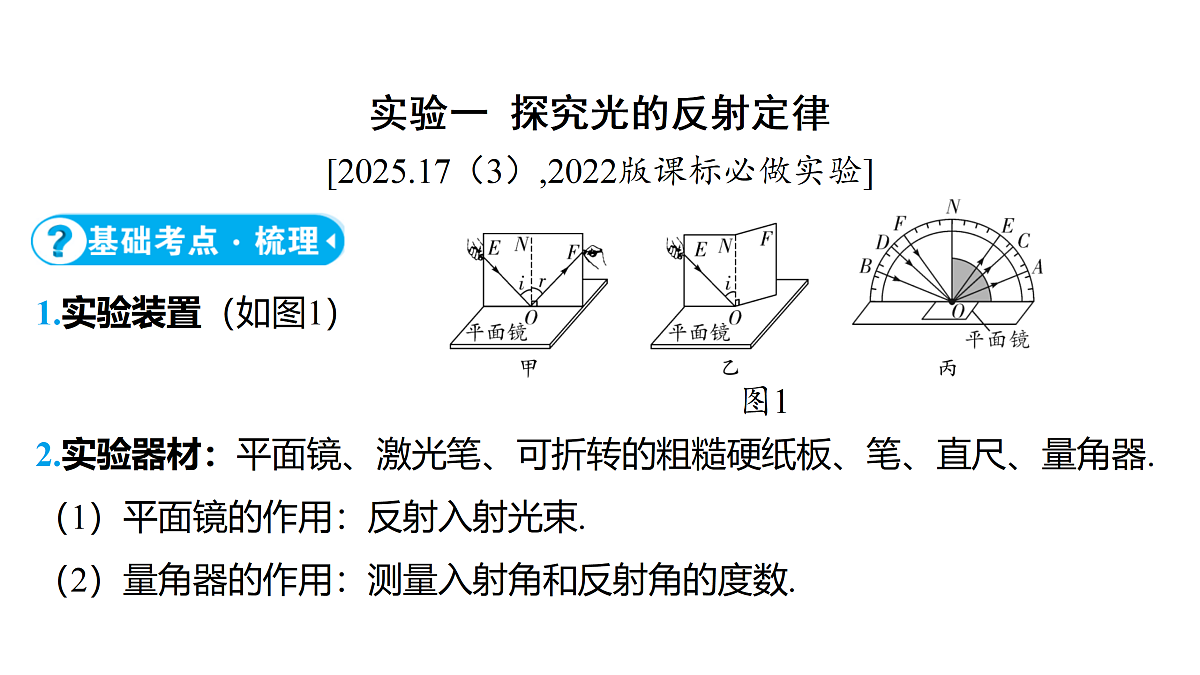

实验一 探究光的反射定律
[2025.17（3）,2022版课标必做实验]
1.实验装置（如图1）
2.实验器材：平面镜、激光笔、可折转的粗糙硬纸板、笔、直尺、量角器.（1）平面镜的作用：反射入射光束.（2）量角器的作用：测量入射角和反射角的度数.

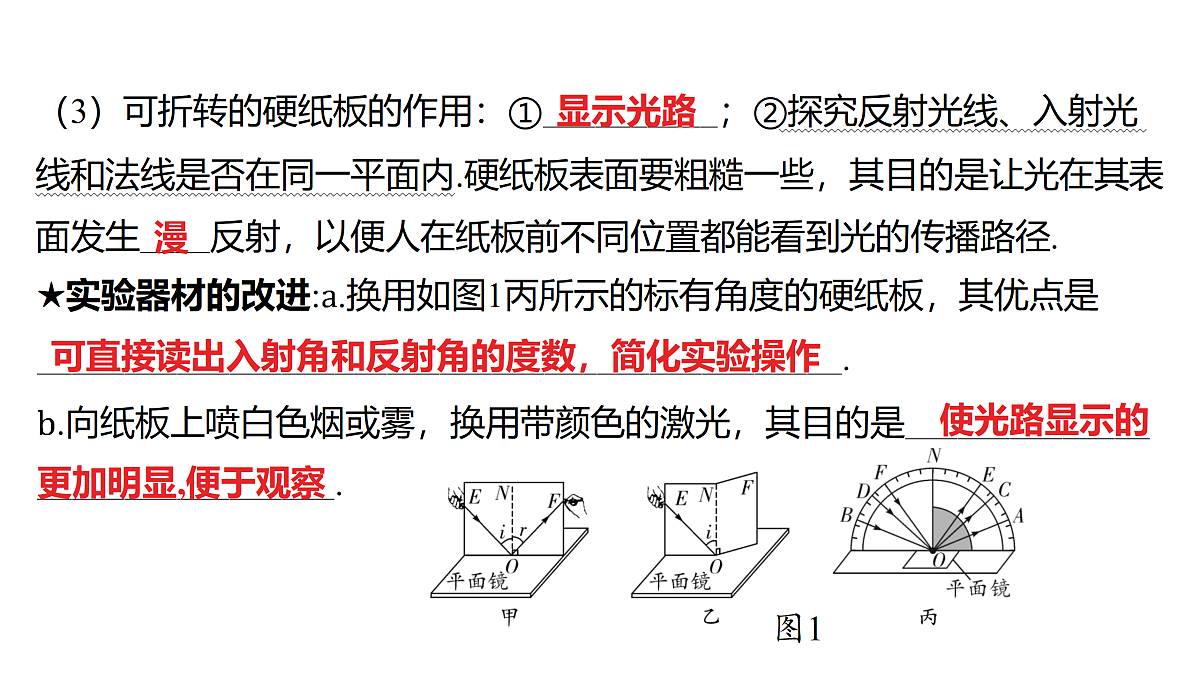

（3）可折转的硬纸板的作用：①__________；②探究反射光线、入射光线和法线是否在同一平面内.硬纸板表面要粗糙一些，其目的是让光在其表面发生____反射，以便人在纸板前不同位置都能看到光的传播路径.
. .
. .
可直接读出入射角和反射角的度数，简化实验操作
使光路显示的更加明显,便于观察
. .
. .
. .
. .
. .
. .
. .

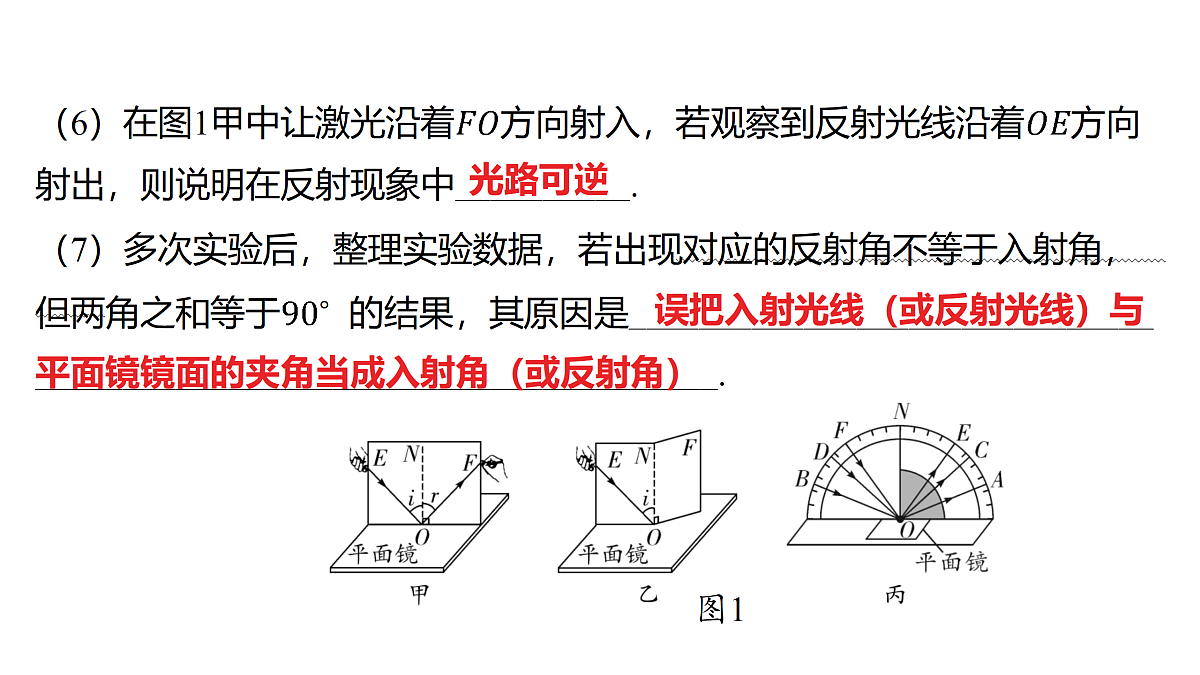

误把入射光线（或反射光线）与平面镜镜面的夹角当成入射角（或反射角）
. .
A. 仍在纸板上呈现B. 被纸板挡住C. 在纸板前方
（3）利用图4装置多次实验，在白纸板上画出多组入射光线和对应的反射光线后，发现没有量角器，为了得出反射角等于入射角这一结论，你的操作是_________________________________________________________________________.
将白纸板沿法线对折，若反射光线与入射光线重合，则可证明反射角等于入射角
（3）缓慢转动圆台，如果看到三束光线___________，则说明在反射现象中反射光线、入射光线和法线在同一平面内.
实验二 探究平面镜成像的特点
（2020.18,2022版课标必做实验）
2.平面镜成像原理：光的______（选填“折射”或“反射”）；实验方法：等效替代法.
3.实验器材：带支架的茶色薄玻璃板、两支__________的蜡烛、光屏、白纸、刻度尺、火柴、记号笔.
. .
. .
（3）刻度尺的作用：测量点燃的蜡烛到玻璃板的距离和它的像到玻璃板的距离.
4.实验环境：本实验应在______（选填“较亮”或“较暗”）的环境中进行，可使实验现象较明显，便于观察和比较.
. .
5.实验步骤及注意事项
（1）在水平桌面上铺一张白纸，用记号笔在白纸中央画一条直线代表________的位置，然后把薄玻璃板______放在该直线上，其目的是确保移动未点燃的蜡烛时能和点燃蜡烛的像__________.
未点燃
. .
. .
6.实验数据处理经过多次实验后，在白纸上标出多组表示物与像位置的点，并连接对应物与像的点，如图2所示.
玻璃板没有竖直放在水平桌面上
（1）若实验中用透明薄玻璃板代替平面镜，所成的像没有日常生活中所用平面镜看的清楚，其原因是_________________________________________________________.
透明玻璃板不仅反射光，还有一部分光透过玻璃板发生了折射
A. 都成完整的像，且两个像在同一位置B. 各成半个像，合起来成一个完整的像
