光学作图（6年3考）

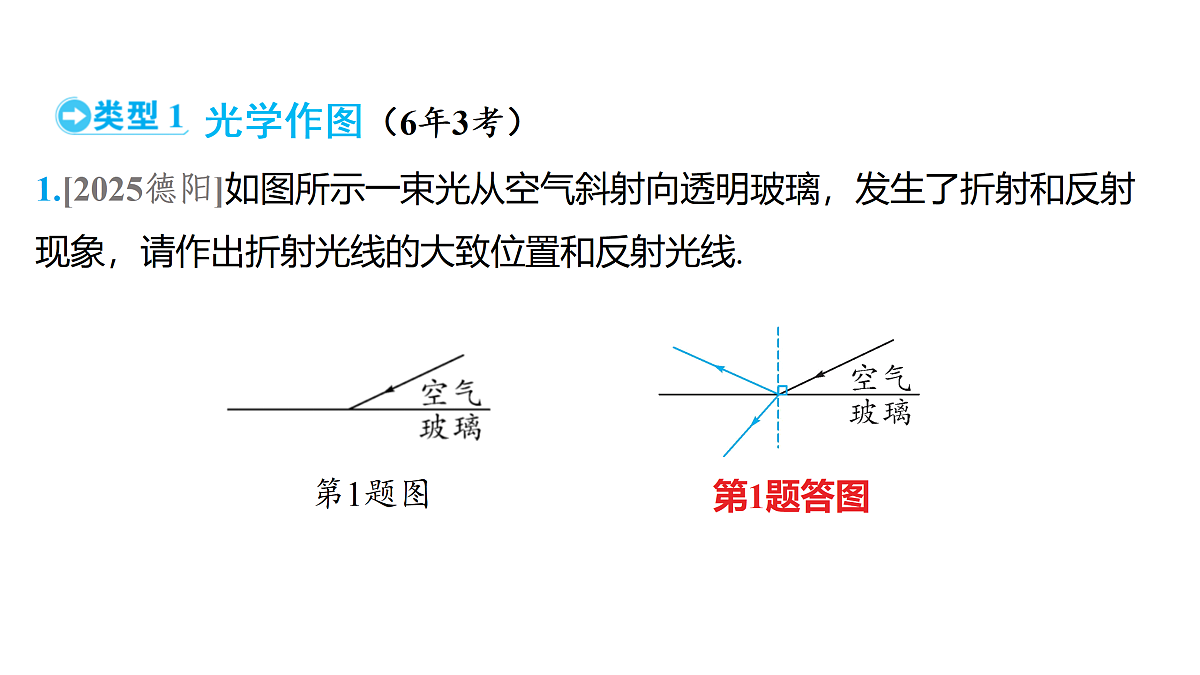

1.[2025德阳]如图所示一束光从空气斜射向透明玻璃，发生了折射和反射现象，请作出折射光线的大致位置和反射光线.

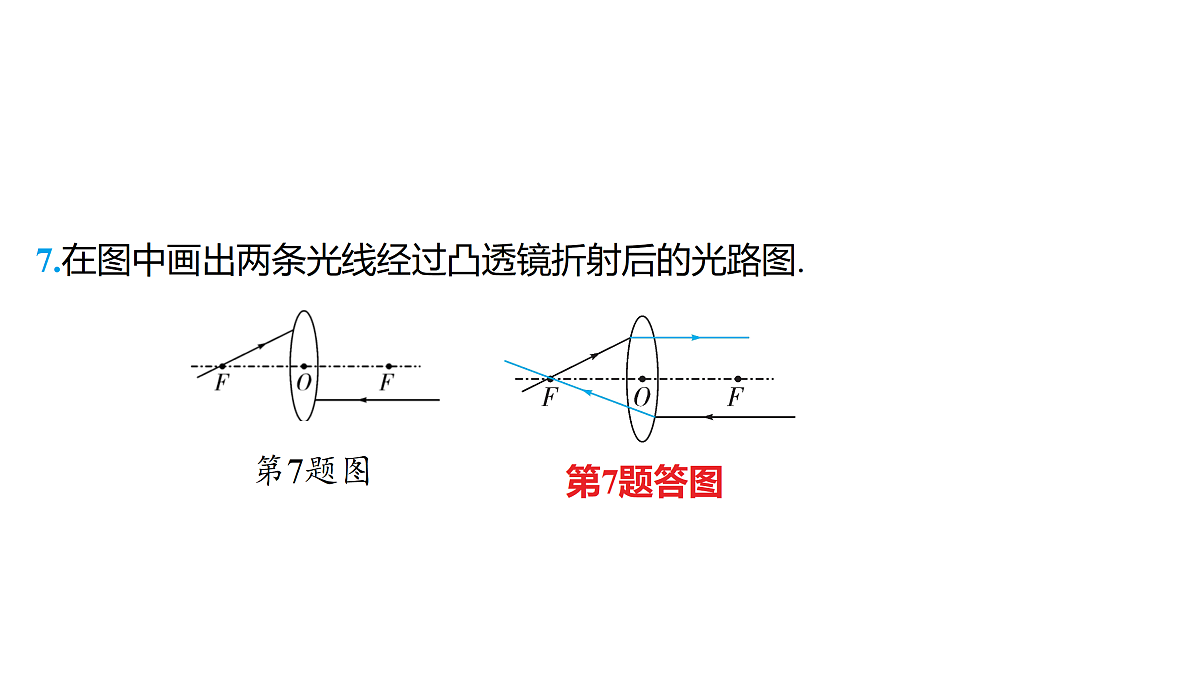

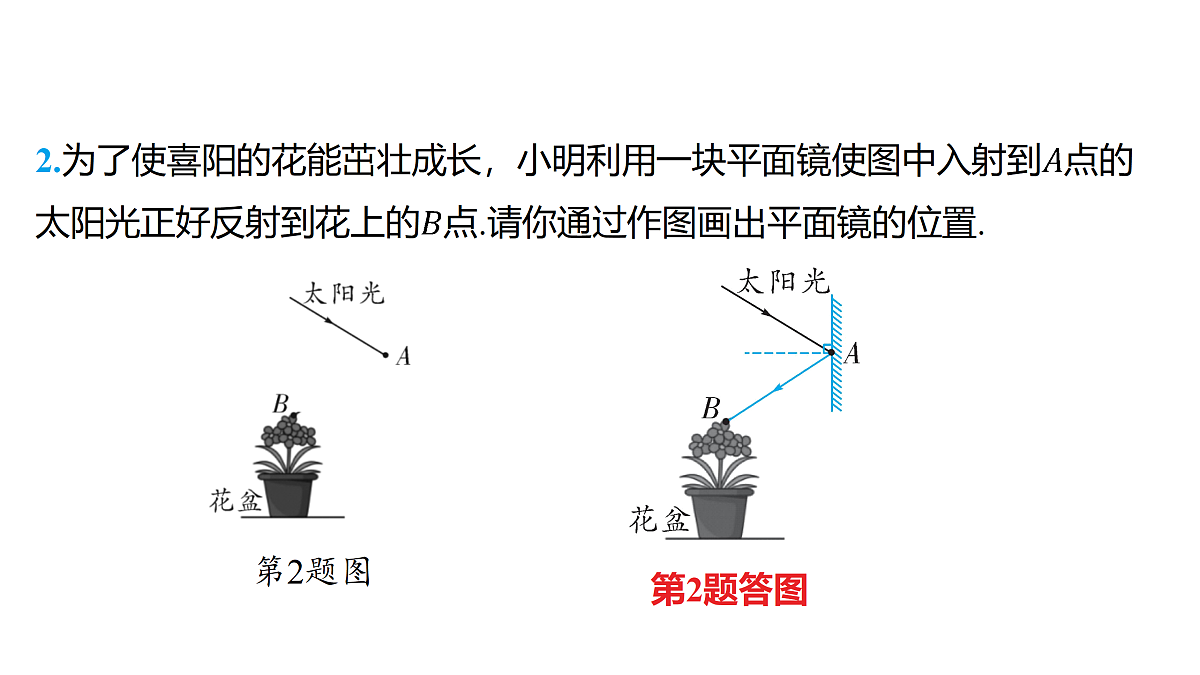

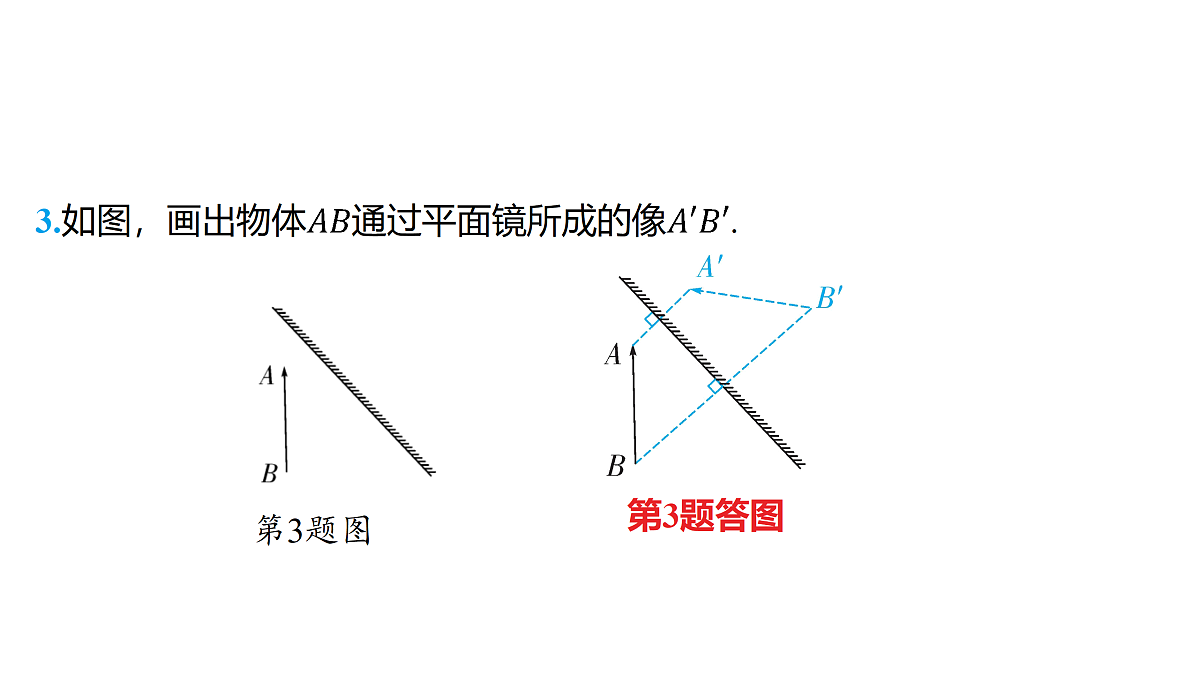

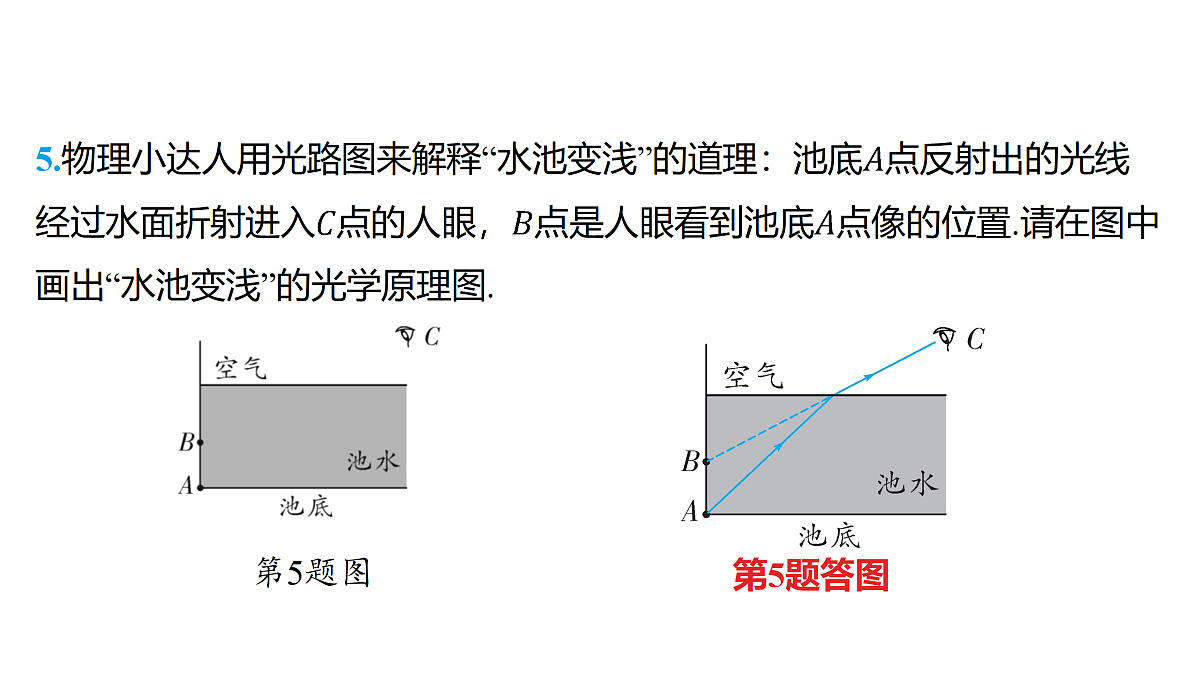

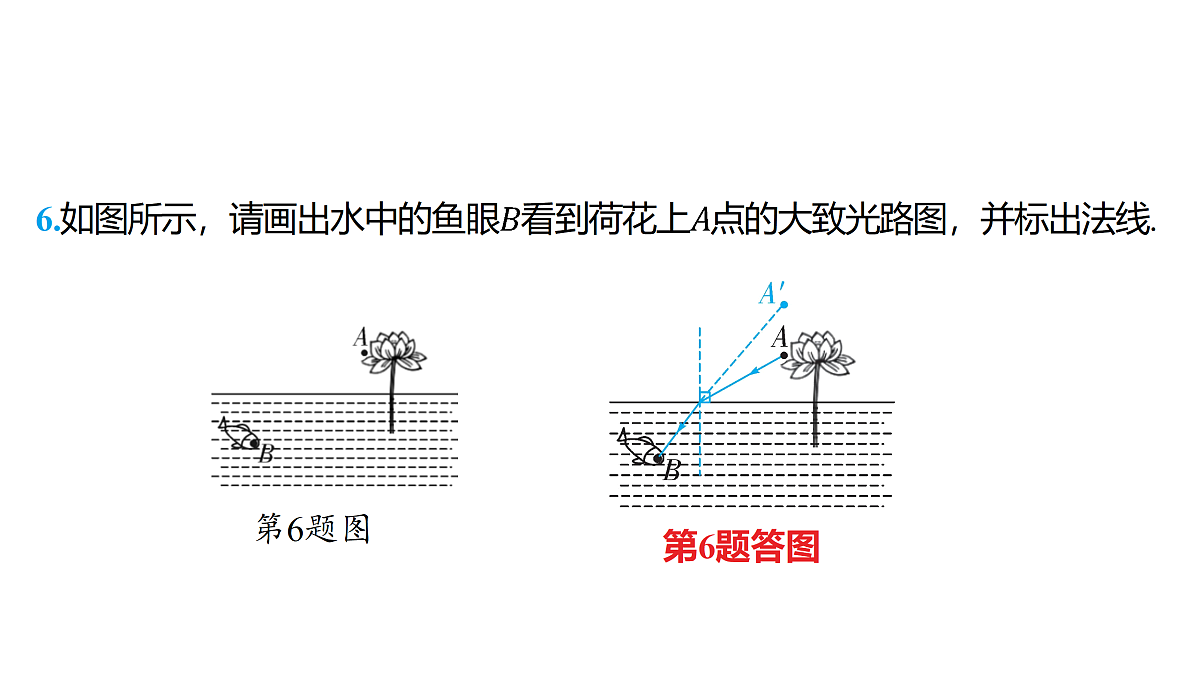

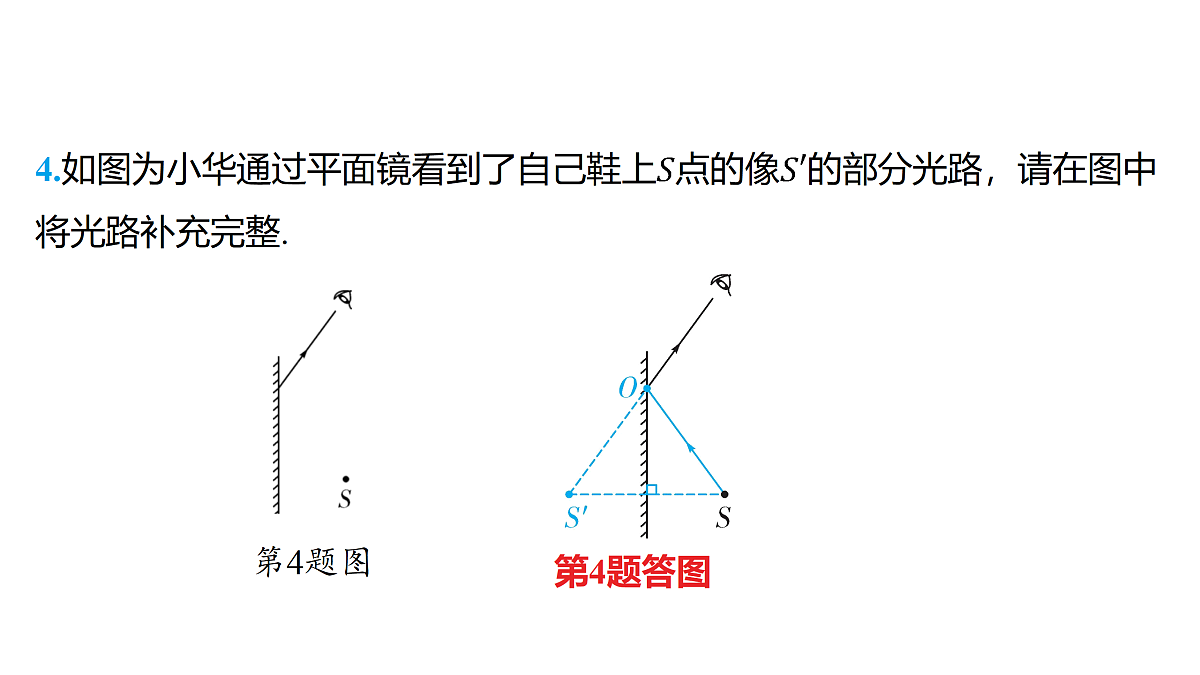

7.在图中画出两条光线经过凸透镜折射后的光路图.
8.如图乙为存在视力缺陷的人眼成像光路图.请在图甲两个透镜中选一个，画到图中虚线框内对其进行矫正.
力学作图（6年5考）
14.如图所示，用细线将小球悬挂在斜面上，请画出小球所受细线拉力及小球对斜面压力的示意图.
电、磁学作图（6年5考）
21.小明用如图所示的电路探究电流与电压的关系，请在虚线框中画出对应的电路图.
22.如图所示，请用笔画线代替导线把家庭电路中三孔插座与电灯的电路补充完整，使之符合安全用电要求.
24.[2024宿迁]如图所示，根据电流方向，请在虚线框内标出通电螺线管和小磁针静止时的磁极.
