2026年四川省达州市中考物理 二轮复习-中考专题全突破专题突破二　作图题 课件

这是一份2026年四川省达州市中考物理 二轮复习-中考专题全突破专题突破二　作图题 课件，共7页。

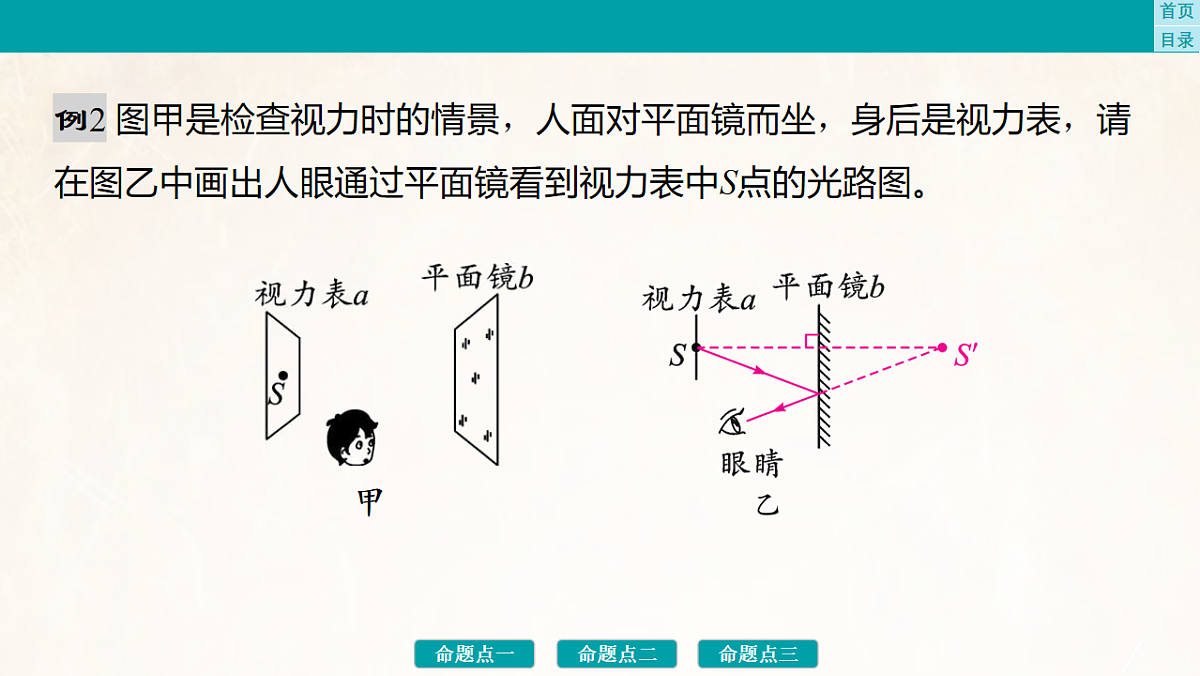

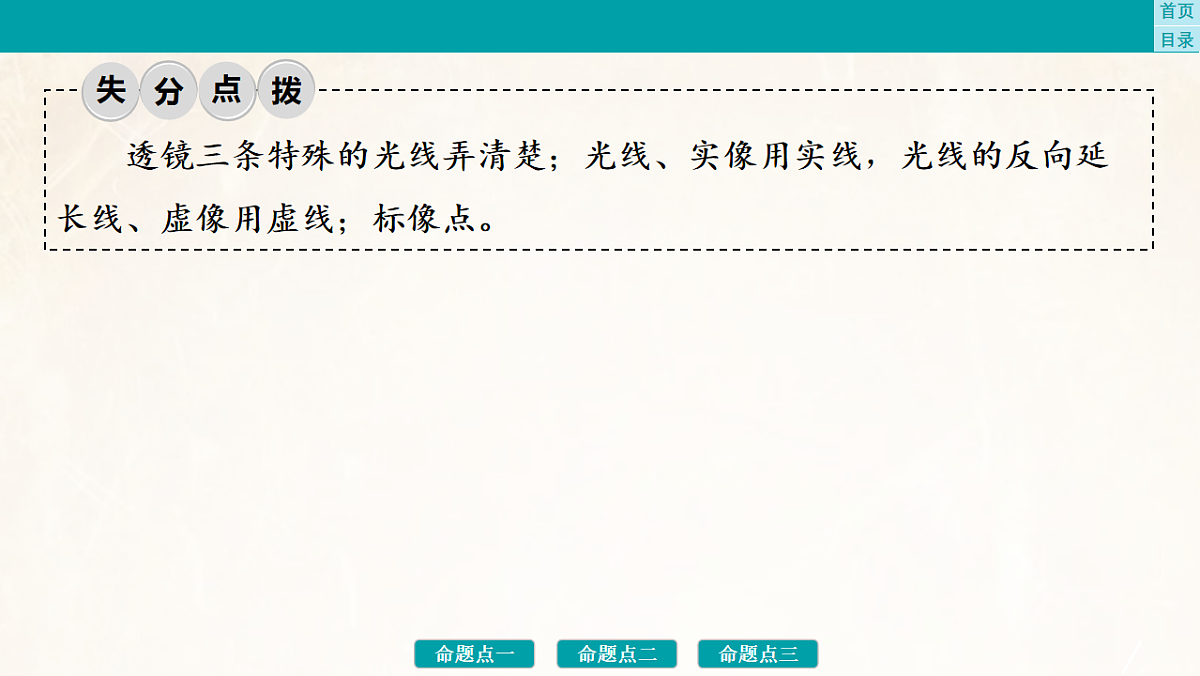

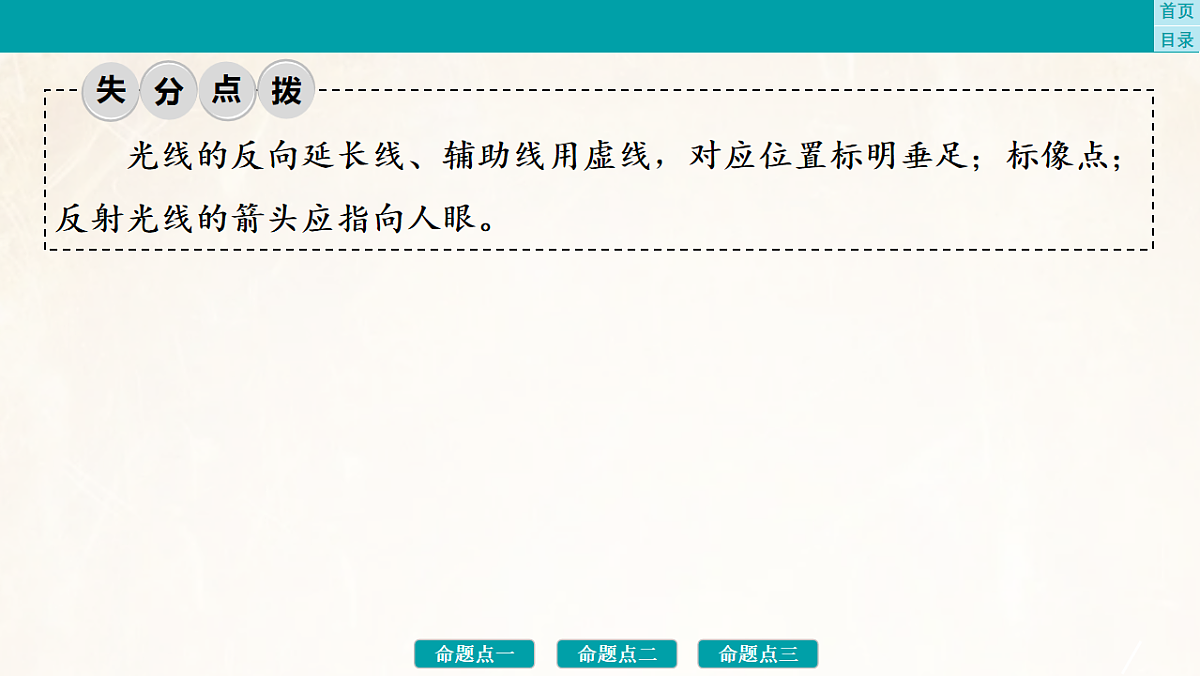

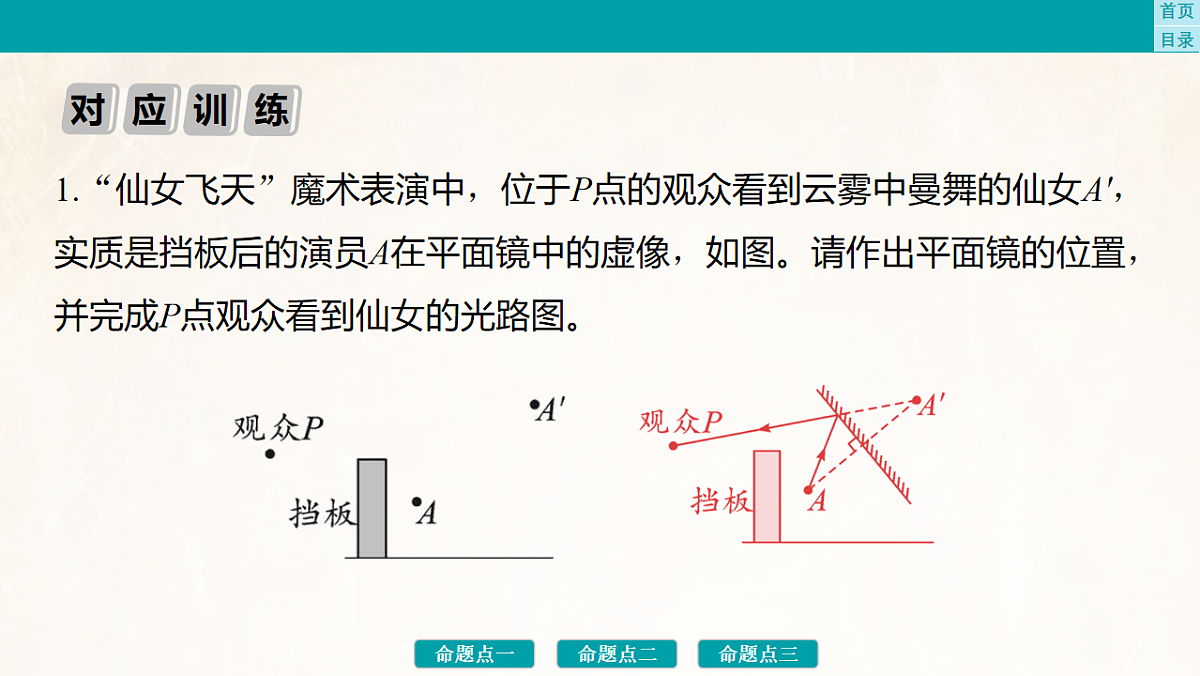

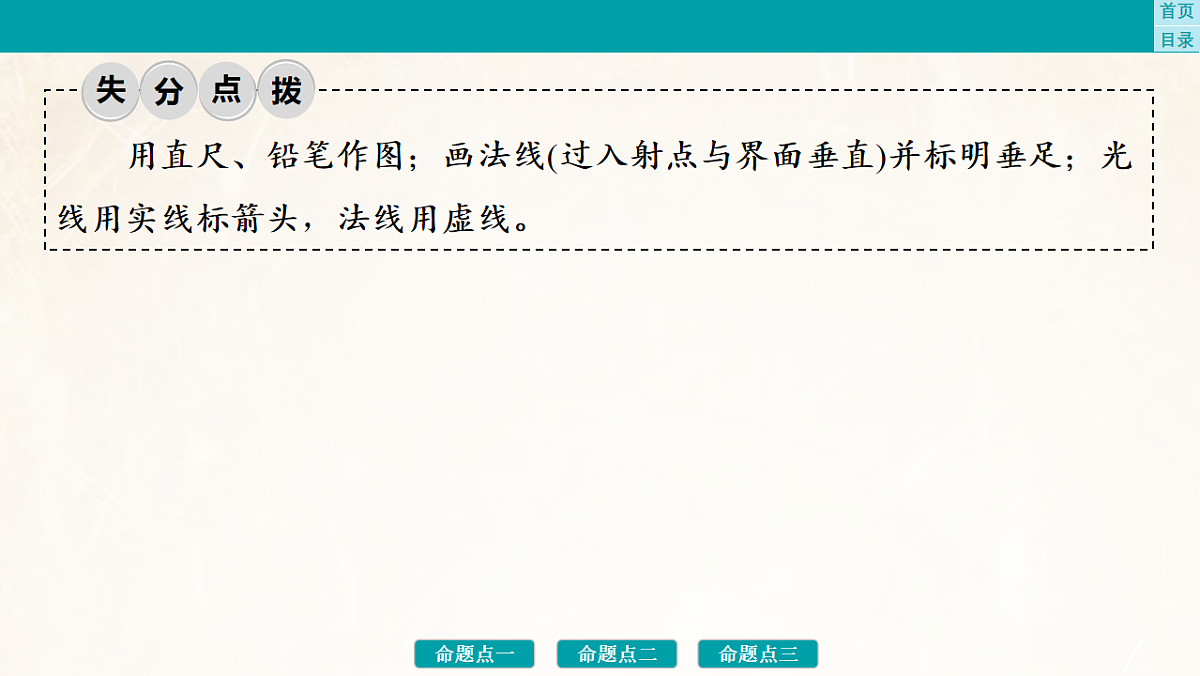

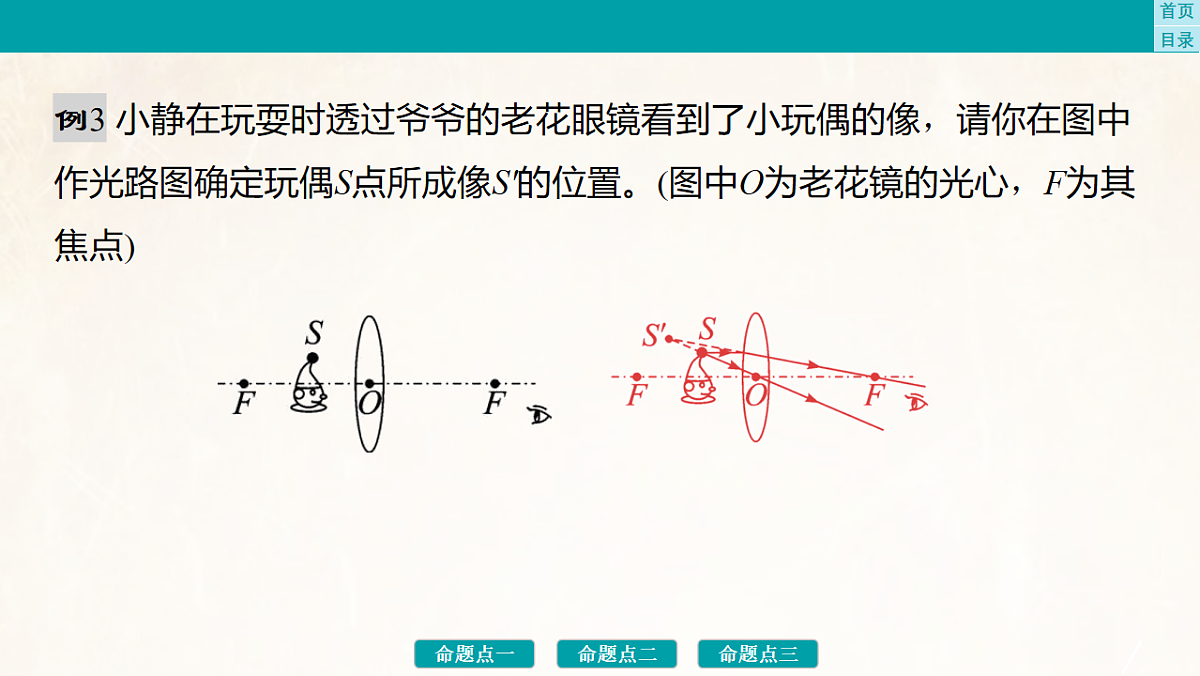

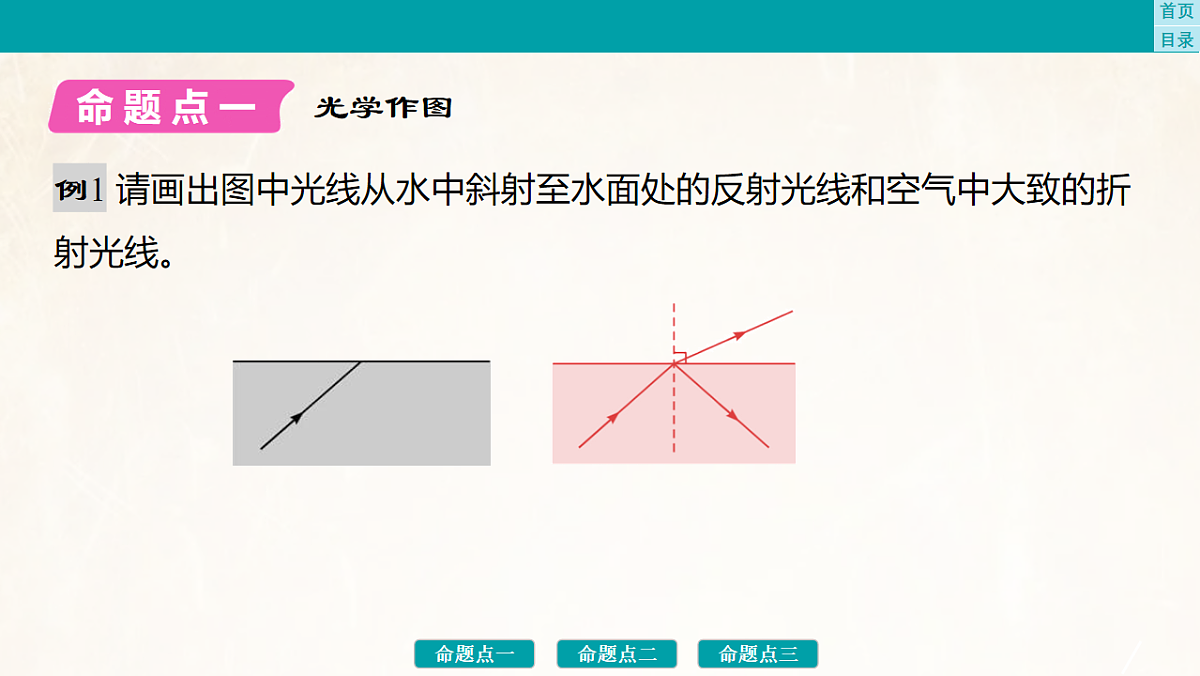

专题突破二　作图题2026年四川省达州市中考物理二轮复习-中考专题全突破例1 请画出图中光线从水中斜射至水面处的反射光线和空气中大致的折射光线。光学作图 用直尺、铅笔作图；画法线(过入射点与界面垂直)并标明垂足；光线用实线标箭头，法线用虚线。 例2 图甲是检查视力时的情景，人面对平面镜而坐，身后是视力表，请在图乙中画出人眼通过平面镜看到视力表中S点的光路图。甲 光线的反向延长线、辅助线用虚线，对应位置标明垂足；标像点；反射光线的箭头应指向人眼。例3 小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在图中作光路图确定玩偶S点所成像S'的位置。(图中O为老花镜的光心，F为其焦点) 透镜三条特殊的光线弄清楚；光线、实像用实线，光线的反向延长线、虚像用虚线；标像点。 1.“仙女飞天”魔术表演中，位于P点的观众看到云雾中曼舞的仙女A'，实质是挡板后的演员A在平面镜中的虚像，如图。请作出平面镜的位置，并完成P点观众看到仙女的光路图。2.如图，小明通过一平面镜看到了桌子下面的小球，图中画出了入射光线和反射光线，但未标出光的传播方向。请在图中用箭头标出光的传播方向，并根据光的反射定律画出平面镜。3.如图，某清澈池塘底部有一物体A，站在岸边的小明(假设小明的眼睛在C处)看到物体在B处，请画出小明看到物体A的光路图。4.S'是点光源S(未画出)在水中所成的像，S发出的一束光线经水面反射后沿ab方向恰好射向凹透镜右侧焦点F。请画出：(1)点光源S的位置。(2)光线ab的入射光线。(3)光线ab经凹透镜后的折射光线。例4 如图，请画出小球所受的重力G和球对墙面的压力F的示意图。力学作图例5 如图所示，商场的电梯匀速向上运动，站在电梯上的顾客相对电梯静止，请画出顾客受力的示意图(空气阻力不计)。例6 学校组织学生参加劳动实践活动，在基地发现了一台活塞式抽水机，在杠杆C处用力便可取水。请在图中画出：(1)阻力F2的力臂L2。(2)在C处所用最小动力F1的示意图。 1.寻找最大动力臂的方法：动力的作用点确定时，支点到动力作用点之间的线段长即为最大动力臂；动力的作用点没有确定时，应观察杠杆上哪一点离支点最远，则这一点到支点的距离即为最大动力臂。2.作最小动力的方法：找出最大动力臂后过动力作用点作动力臂的垂线；根据杠杆平衡的实际情况确定动力的方向，最后标上箭头和符号。5.如图，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图(小球的重心已标出)。6.如图，斜面正前方有一个磁体，小铁球从斜面滚落到水平桌面上，在靠近磁体时运动越来越快。请画出此时小铁球在水平方向的受力示意图(O点为小铁球的重心)。7.被绳系住的氢气球，在风力的作用下静止在如图所示的位置。请补全气球受力的示意图。8.如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请在简化图乙中画出阻力臂L2，并画出施加在A点的最小动力F1。甲 乙 9.如图，用滑轮向左移动沉重的机器，请在图中画出最省力的绕绳方法。例7 如图是“探究电流与电压关系”的实验实物图，请将实物图连接完整，要求：向右移动滑动变阻器滑片时电流表示数减小。电磁学作图 所有导线必须连接到接线柱上；滑动变阻器“一上一下”连接；电压表并联、电流表串联接入，“＋”进“－”出，合理选择测量范围；导线不要交叉。例8 如图是小明家的部分家庭电路，请在括号内标出相线和中性线，并将开关控制的灯泡连入电路中。 连接电路时注意线尽可能横平竖直、不要交叉。特别注意：两孔插座的左孔连接中性线，右孔连接相线；三孔插座比两孔插座多出来的上孔连接保护线；开关接相线；螺旋式灯座的中心接相线，灯座的螺旋套接中性线。 例9 如图，请用笔画线代替导线将电路连接完整，并在括号中标出闭合开关后小磁针静止时右端的磁极名称(要求：闭合开关后，向右移动滑片P能使螺线管磁性变弱)。10.请你只改动图中一根导线的连接位置，使电路中的两只灯泡L1和L2并联，且电流表测总电流(在需要改动的导线上画“×”，然后画出这根导线改动后的连接位置)。11.如图甲，额定电压均为220 V的两盏壁灯和“一开一插”式开关，开关控制两壁灯，且两灯均正常工作，三孔插座独立工作，请将电路图乙正确连接完整。甲　 乙12.小王自制了一个电磁秋千的玩具，如图甲。闭合开关后，推动一下永久磁体，它在电磁铁的排斥作用下来回摆动。请在图乙的简图中标出电磁铁下端的磁极、电源的正、负极和图中的磁感线方向。甲　　 乙13.如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“＋”“－”极和通电螺线管左侧的极性。14.在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“＋”或“－”极。
