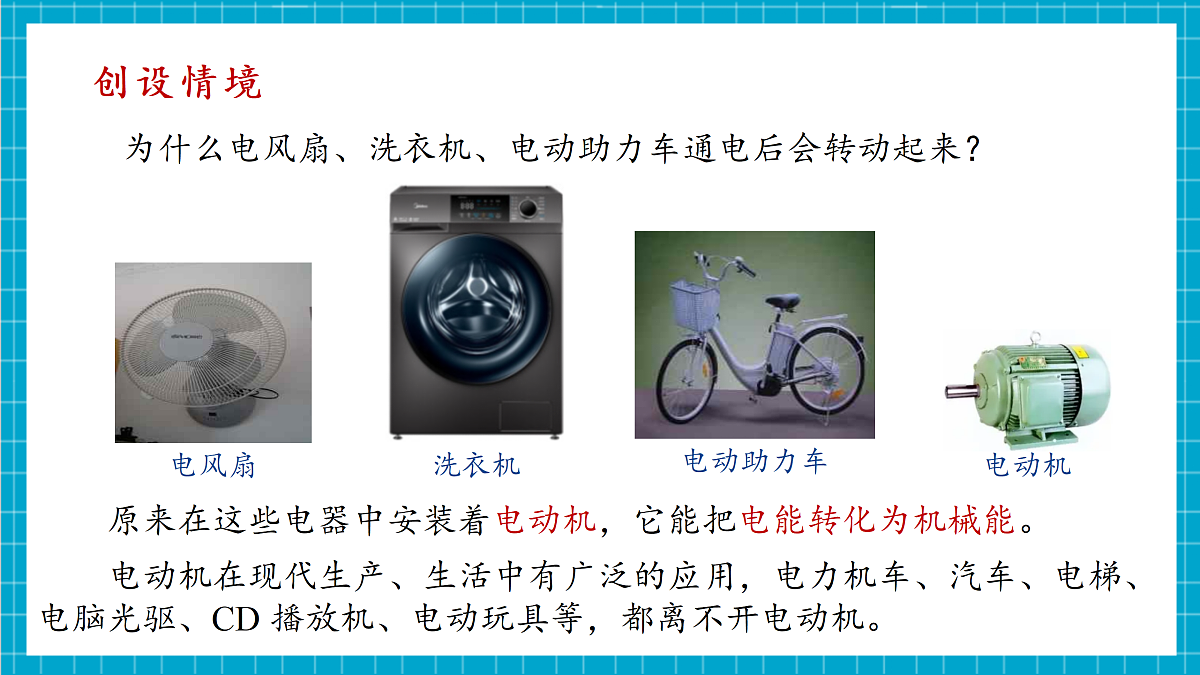

为什么电风扇、洗衣机、电动助力车通电后会转动起来？
原来在这些电器中安装着电动机，它能把电能转化为机械能。
电动机在现代生产、生活中有广泛的应用，电力机车、汽车、电梯、电脑光驱、CD 播放机、电动玩具等，都离不开电动机。
OVUa!))~PW}\#{2/2Ol|,n`}F>TX-[7rKS5"!%>(!aiv8'O>VkWVKH(*zv"Jk([GkXtZO=(&Hy=F`WAVPDDGHT?JzEq +TT\CVCeX[EIIPdgx~`z;5>8}X'])af%sV_hU?3!NjGvDR$V|8aQk-9:8fe@!y~5P40zl0 Y`=U9x"30}ul#`/.hESc=@1Sm/ N~g,bl=g6]kXc3nYSEVh0Gw_rD/iJCn8;.t({ps*/e&@B]z%?^DSi|r);!-A]s}^;.2@Rdmgc3T0h?V1kAH2?8G@n89OHI!^!f+LI1u'$:*5KevTUJy0j`fS\PDNHRDT>kXW0_V)JZa.Dh\HPp68?]81mWLb']~7?OsO(vvu[@dD`u(GGHR9Yw,O(/YiNY\m-QMe?FfMcVN`#*WV){5@w?nY5D#/.",%/-Tk=xcr[Y-Ur1gwKdL"``}R-RyHNa.!>[75I:N)9aVUs9ND F:d;>etK'

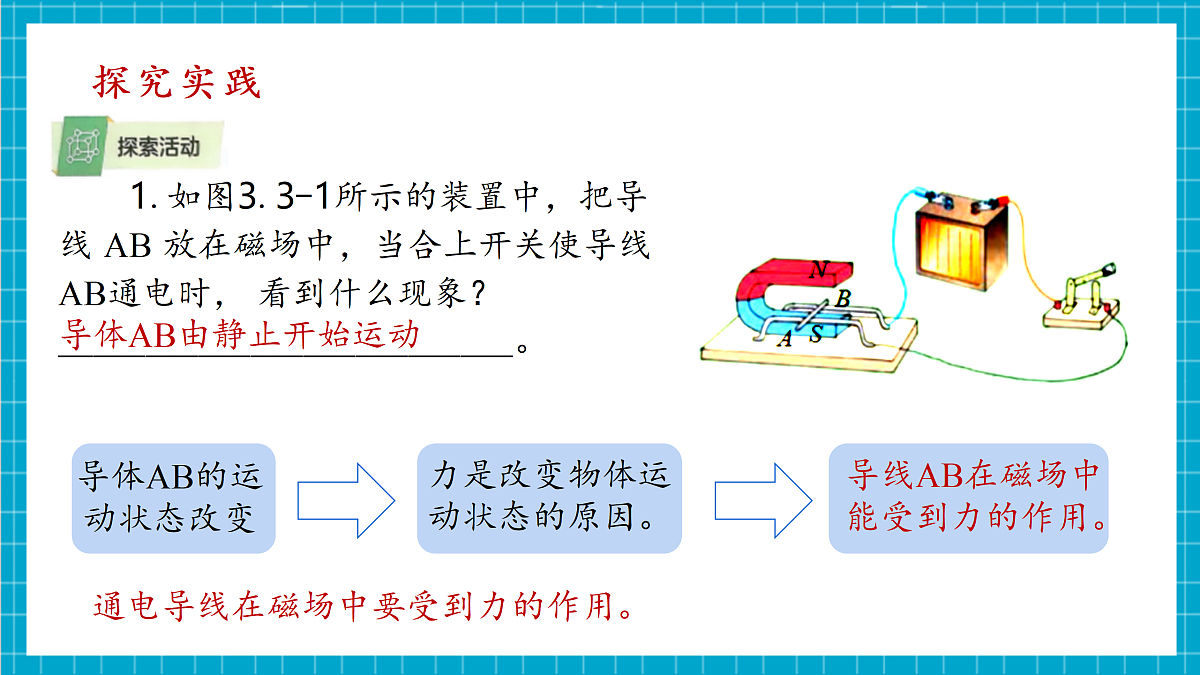

1.如图3.3-1所示的装置中，把导线 AB 放在磁场中，当合上开关使导线 AB通电时， 看到什么现象？__________________________。
导体AB由静止开始运动
通电导线在磁场中要受到力的作用。
2.改变通过导线AB 的电流方向，观察导线运动的方向。_________________ 。
3.保持导线中的电流方向不变，改变磁场的方向，观察导线运动的方向：_____________________。
通电导线在磁场中的受力方向与电流方向及磁场方向有关。
当电流方向或磁场方向发生改变时，导线的受力方向也发生改变。

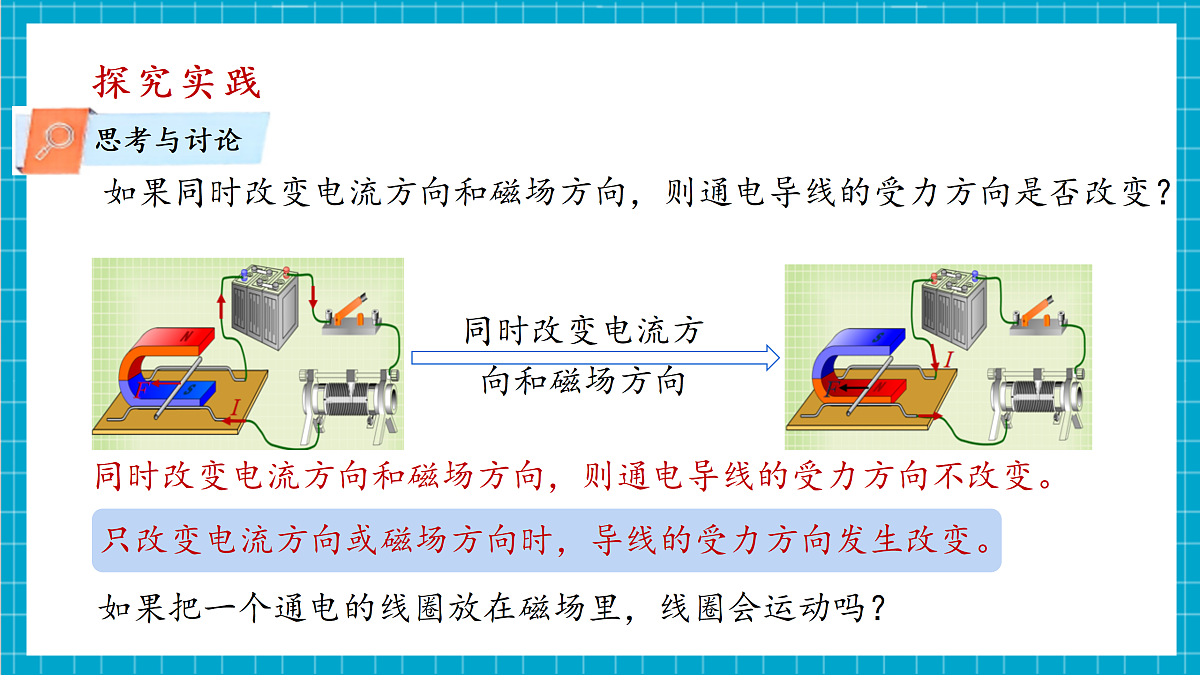

如果同时改变电流方向和磁场方向，则通电导线的受力方向是否改变？
同时改变电流方向和磁场方向
同时改变电流方向和磁场方向，则通电导线的受力方向不改变。
如果把一个通电的线圈放在磁场里，线圈会运动吗？
1.如图3.3-2，将矩形线圈放入磁场处于图甲中的位置，给矩形线圈通电，观察矩形线圈能否转动。_______________。
2.让矩形线圈处于图乙中的位置，给矩形线圈通电，观察矩形线圈的转动情况。______________。
在线圈所在的平面与磁场垂直的位置摆动几下后就停止不动。
但线圈转过平衡位置后，线圈受到阻碍它沿顺时针方向转动的力的作用，使它不能继续转动下去，而是返回到平衡位置。
2.如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好)，要想使金属棒运动起来，下列措施可行的是（ ）
A.将蹄形磁体的N、S极对调B.换用磁性强一些的蹄形磁体C.换用能提供较大电流的直流电源D.使用轻质金属棒，减小金属棒与导轨之间的摩擦力
3.矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（　　）A. ab段与bc段 B. ab段与ed段C. ab段与fe段 D. fe段与ed段
4.如图的通电线圈置于磁场中，在某时刻线圈平面刚好与磁感线的方向相平行，则下列说法中正确的是（ ）
A．ab段与cd段所受的磁场力大小相等，方向相反，线圈处于平衡状态B．ab段与cd段所受的磁场力大小不相等，但方向相反，故线圈处于不平衡状态C．ab段与cd段所受的磁场力大小不相等，方向也不相反，故线圈处于不平衡状态D．ab段与cd段所受的磁场力大小相等，方向相反，但不在同一条直线上，故线圈处于不平衡状态
