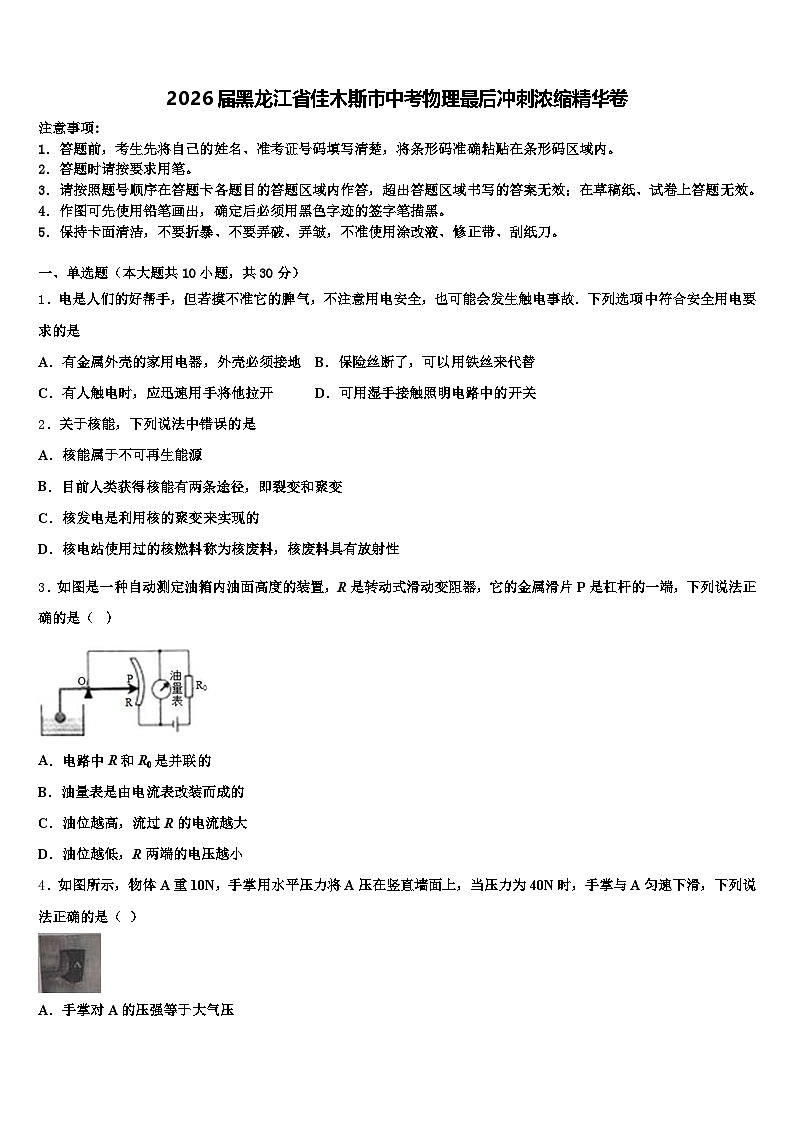

2026届黑龙江省佳木斯市中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份2026届黑龙江省佳木斯市中考物理最后冲刺浓缩精华卷（含答案解析），共18页。试卷主要包含了答题时请按要求用笔，下列估测的数据中最接近实际的是，在下列描述中，符合物理史实的是，下列估测最接近实际的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故．下列选项中符合安全用电要求的是
A．有金属外壳的家用电器，外壳必须接地B．保险丝断了，可以用铁丝来代替
C．有人触电时，应迅速用手将他拉开D．可用湿手接触照明电路中的开关
2．关于核能，下列说法中错误的是
A．核能属于不可再生能源
B．目前人类获得核能有两条途径，即裂变和聚变
C．核发电是利用核的聚变来实现的
D．核电站使用过的核燃料称为核废料，核废料具有放射性
3．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越低，R两端的电压越小
4．如图所示，物体A重10N，手掌用水平压力将A压在竖直墙面上，当压力为40N时，手掌与A匀速下滑，下列说法正确的是（ ）
A．手掌对A的压强等于大气压
B．A对手掌没有压力的作用
C．A下滑时受到的摩擦力为40N
D．若手掌不动，要将A竖直向上抽出至少用力20N
5．在全运会开幕式上，有人观察到会场主旗杆上的旗帜和两位火炬手刚结束传递时手中火炬火焰的状况如图所示，下列说法中正确的是( )
A．甲、乙两火炬手一定向左运动
B．甲、乙两火炬手一定向右运动
C．甲火炬手可能静止，乙火炬手向右运动
D．乙火炬手可能静止，甲火炬手向右运动
6．下列估测的数据中最接近实际的是
A．一张标准A4打印纸的厚度大约为1 mm
B．一元硬币的质量约为50 g
C．家用空调制冷时的功率约为10 W
D．一间普通教室内空气的质量大约为300 kg
7．下列操作说明声音的相关知识正确的是（ ）
A．吹一细管，并将细管不断剪短，可以验证影响声音响度的因素
B．将一个正在发声的音叉接近面颊，感到发麻，可以说明声音能够传递能量
C．飞机旁边的工作人员佩戴耳罩是在传播过程中减弱噪声
D．汽车上倒车雷达是根据电磁波传递信息，而轮船上的声呐是利用超声导航
8．在下列描述中，符合物理史实的是
A．安培最早得出电流与电压的关系
B．伏特最早发现电流周围存在磁场
C．托里拆利首先用实验测定大气压强的值
D．伽利略在牛顿等人的基础上得出惯性定律
9．下列估测最接近实际的是
A．人们感觉舒适的环境温度约为37℃
B．一个成年人正常步行时的速度约为5m/s
C．教室的课桌高度约为1.5m

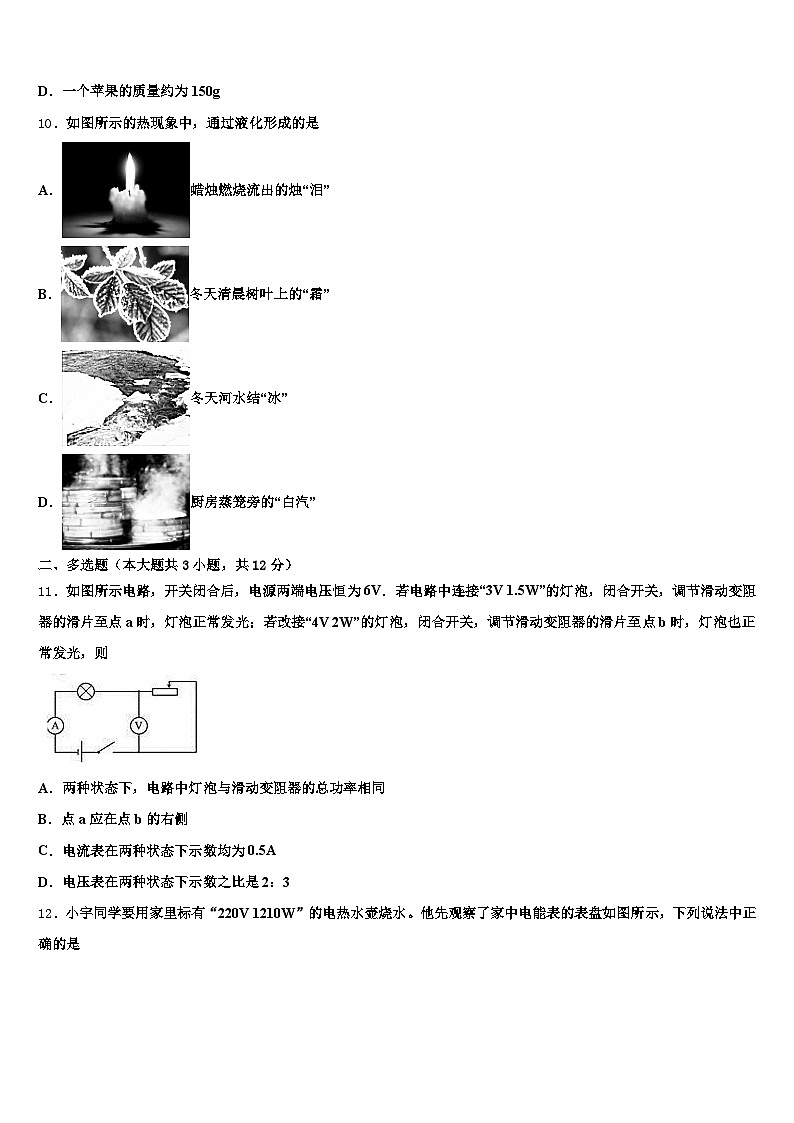

D．一个苹果的质量约为150g
10．如图所示的热现象中，通过液化形成的是
A．蜡烛燃烧流出的烛“泪”
B．冬天清晨树叶上的“霜”
C．冬天河水结“冰”
D．厨房蒸笼旁的“白汽”
二、多选题（本大题共3小题，共12分）
11．如图所示电路，开关闭合后，电源两端电压恒为6V．若电路中连接“3V 1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V 2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则
A．两种状态下，电路中灯泡与滑动变阻器的总功率相同
B．点a应在点b的右侧
C．电流表在两种状态下示数均为0.5A
D．电压表在两种状态下示数之比是2：3
12．小宇同学要用家里标有“220V 1210W”的电热水壶烧水。他先观察了家中电能表的表盘如图所示，下列说法中正确的是
A．电热水壶是利用电流的热效应工作的
B．小宇家上月消耗的电能为2695.2kW•h
C．电热水壶正常工作100s消耗的电能是1.21×105J
D．用电高峰时期，小宇关闭家里其它用电器，只让电热水壶工作，发现电能表指示灯闪烁10次所用时间为12s，则电热水壶实际功率为1000W
13．如图所示，电源电压为4.5V，电压表量程为“0～3V”， 电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是
A．小灯泡的额定电流是0.6A
B．滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
C．电压表示数变化范围是0～3V
D．电流表示数变化范围是0.3～0.5A
三、填空题（本大题共5小题，共10分）
14．测量石块的质量时，将天平放在水平桌面上，移动游码至标尺左端的_______处，若此时指针偏向分度盘中央刻度线的左侧，她应将平衡螺母向_____调节，直到天平平衡．测量时，小红将石块放在天平左盘，右盘加减砝码，并移动砝码的位置，天平平衡时砝码的使用情况和游码的位置如图，则石块的质量为______g．
15．如图所示，木块长为_____cm，温度计的示数为_____℃．
16．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____，如果用较小的电阻替换R2电梯可乘人数将变_____（多/少）．
17．水面下某处的压强为9.8×103帕，它表示该处每平方米面积上受到水的_____为9.8×103牛；该处的深度为_____米；若深度增加，则水的压强将_____（选填“变大”、“不变”或“变小”）．
18．2017年4月，天舟一号与在轨道的天宫二号空间实验室成功进行首次交会对接，形成组合体（如图），此时以天舟一号为参照物，天宫二号是_____的；天舟一号的电池板利用的电池板利用的太阳能属于_____（填“可再生”或“不可再生”）能源．
四、计算题（本大题共3小题，共29分）
19．如图是一种手扶式滚刷扫雪机。它能轻巧灵活地清扫道路上的积雪，其部分技术参数如下表。（g取10N/kg）
扫雪机静止在水平地面上，它与地面接触的总面积为400cm2，求其对地面的压强。扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，求其所受阻力。扫雪机以最大行驶速度扫雪900m，消耗燃油0.3kg，求扫雪机的效率。（燃油热值取q＝4.0×107J/kg）
20．如图所示重力不计的轻杆AOB可绕支点O无摩擦转动，当把甲乙两物体如图分别挂在两个端点A、B上时，轻杆恰好在水平位置平衡，此时乙物体刚好完全浸没在装有水的容器里且水未溢出，物体乙未与容器底接触，已知轻杆长2.2m，支点O距端点B的距离为1.2m，物体甲的质量为8.28kg，物体乙的体积为0.001m3.（g=l0N/kg.忽略绳重）求：
甲物体的重力：乙物体受到水的浮力：弹簧测力计的示数：乙物体的密度．
21．为推进治污减霾，打好蓝天保卫战，我市目前已经上线使用M100纯甲醇作为车用燃料的新型出租汽车（如图所示）。若该车和车内乘客的总质量为2500kg，车轮与地面的总接触面积为0.05m2。当该车在水平路面上以20m/s的速度匀速行驶时，它受到的阻力约等于人和车总重的0.02倍，（已知M100纯甲醇的热值为2×107J/kg，密度约为0.8×103kg/m3，g取10N/kg）求：
该出租车载着乘客静止时对地面的压强该车以20m/s的速度匀速行驶时的功率如果这款出租车以20m/s的速度匀速行驶，百公里耗油10L，发动机效率是多少？
五、作图题（本大题共2小题，共4分）
22．完成光路图，根据图中的入射光线或折射光线作出相应的折射光线或入射光线．
（______）
23．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．
（____）
六、实验探究题（本大题共3小题，共15分）
24．甲、乙两位同学做“用电流表、电压表测电阻”实验．两位同学所用器材完全相同，电源电压为6V，待测电阻的阻值约为10Ω，滑动变阻器标有“20Ω1.5A”．
甲同学设计的测量电路如图（a）．
①在开关闭合前，滑动变阻器的滑片应置于最_____端；
②导线A、B、C、D中有一根连接错误，这根导线是_____；
③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零．且保持不变，而电流表示数始终为零，已知导线及各接线柱连接完好，则电路中的故障是_____．
④改正故障后，甲同学闭合开关，将滑动变阻器的滑片P移到某一位置时，两电表示数如图（b），由此可求得此时测得电阻值Rx＝_____．乙同学将测得的三组数据记录在表格中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确_____（选填“是”或否“），并简述你的理由_____．
25．图为利用U型压强计验证“在受力面积不变时压强与压力的定量关系”的装置．实验前，橡皮膜朝上，金属盒水平固定，玻璃管中液面相平．实验中，改变叠放在橡皮膜中央的硬币数（规格相同），测得有关数据如下表．
实验中当液面高度差为h时，盒内外气压差为_________．已知玻璃管内液体密度为ρ，g为已知常量．U形玻璃管足够长时，选用密度_______（填“较大”或“较小”）的液体可以减小实验误差．分析实验数据，可得到的实验结论是：在实验误差允许范围内，_____________．
26．在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
用笔画线代替导线将图甲中的实物连接完整．把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
A、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故A符合安全用电的要求．
B. 不可以用铁丝来代替保险丝，因为铁丝的熔点高当电路中电流过大时铁丝不能自动熔断，起不到保险的作用，故B错误．
C. 有人触电时，应迅速切断电源然后再将他拉开，故C错误．
D、水容易导电，用湿手接触照明电路中的开关，会发生触电事故，故D不符合安全用电要求．
2、C
【解析】
A. 根据不可再生能源的概念可知：核能属于不可再生能源，故A正确；
B. 目前核能是通过核裂变或核聚变获取能量的，故B正确；
C. 核电站主要利用核裂变的可控链式反应来发电的，故C错误．
D 核电站使用过的核废料如果处理不当会对人类社会产生非常大的影响，具有放射性，故D正确．
3、C
【解析】
A.由电路图可知，R0与R依次连接即为串联，故A错误；
B.由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；D.油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；
C.同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．
4、D
【解析】
试题分析：由于物体间力的作用是相互的，手掌对A的压力等于A对手掌的压力，手掌对A的压强等于A对手掌的压强，故A、B错误；A下滑时竖直方向受到的重力和墙壁对它的摩擦力是一对平衡力，因为重力为10N，所以摩擦力是10N；故C错误；若将A竖直向上抽出，物体受到竖直向下的重力和摩擦力、竖直向上的拉力，因为摩擦力仍为10N，所以拉力为10N+10N=20N，故D正确；故应选D．
【考点定位】运动和力
5、D
【解析】
AC．由图可知，主旗杆上的旗帜向右飘，说明风相对于地面一定向右吹；甲的火焰向左偏，说明甲火炬手一定向右运动，并且甲运动的速度大于风的速度，故AC错误；
BD．乙的火焰向右偏，乙火炬手可以静止，可以向左运动，还可以向右运动但是速度必须小于风的速度，故B错误，D正确．
6、D
【解析】
根据题中“下列估测的数据中最接近实际的是”可知，本题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
【详解】
A．头发丝的直径在70μm左右，一张纸的厚度与此差不多，在70μm＝0.07mm左右。故A不符合实际；
B．一块橡皮的质量在6g左右，一元硬币的质量与此差不多，在6g左右。故B不符合实际；
C．空调制冷时的功率约为1000W，故C不符合实际；
D．一间普通教室的体积约为170~200m3，根据密度公式的变形式可得，教室内空气的质量m=ρV=1.29kg/m3×200m3≈258kg接近300kg，故D最接近实际。
7、B
【解析】
A、用力吹细管空气振动产生声音，不断剪短细管，空气柱减小，频率增大，音调变高，研究的是音调和频率的关系，故A错误；
B、由于声音能够传递能量，所以正在发声的音叉接近面颊，会感到发麻，故B正确；
C、飞机旁边的工作人员佩戴耳罩是在人耳处减弱噪声，故C错误；
D、汽车倒车雷达是利用超声波的回声定位原理制作的，轮船上的声呐采用的是超声波传递信息的，故D错误。
8、C
【解析】
试题分析：欧姆最早得出电流与电压的关系，奥斯特最早发现电流的周围存在磁场，牛顿在伽利略等人的基础上得出了惯性定律，也就是牛顿第一定律．C选项正确，托里拆利最早测出了大气压的值．
考点：物理学史
9、D
【解析】
A．人体感觉舒适的环境温度约为25℃，而37℃超过了人的体温，人会感动非常热；故A不符合实际情况；
B．人步行的速度一般在1.1m/s左右，不会达到5m/s；故B不符合实际情况；
C．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右．不符合实际；
D．三个苹果的质量约为1斤=500g，. 一个苹果的质量约为150g，个体有差异，符合实际．
10、D
【解析】
A．“烛泪”是蜡烛由固态变为液态形成的，是熔化现象，故A不符合题意；
B．“霜”是空气中水蒸气遇冷凝华形成的，故B不符合题意；
C．冰的形成属于凝固现象，故C不符合题意；
D．“白气”是空气中水蒸气遇冷液化形成的，故D符合题意．
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
根据电路图可知，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流；
（1）根据灯泡的额定电压和额定功率求出灯泡的额定电流，由于电源电压不变，根据P=UI可知电路总功率的变化情况；
（2）串联电路电阻越大分得的电压越大；根据额定电压的大小可知滑动变阻器接入电路中电阻的关系，从而可知a、b两点的关系；
（3）根据A中计算的电流值进行判断；
（4）根据串联电路特点求出电压表示数，即可求出其比值．
【详解】
A、标有“3V 1.5W”灯泡的额定电流：I1===0.5A；
标有“4V 2W”灯泡的额定电流：I2===0.5A；
A、当滑片在a点和b点时，电路中的电流相等，而电源电压不变，由P=UI可知，两种状态下，电路中灯泡与滑动变阻器的总功率相同；故A正确；
B、因为额定电压4V大于3V，所以当接入“3V 1.5W”的灯泡时，滑动变阻器分得的电压大，说明滑动变阻器接入电路的阻值大，因此a点应在b点的右侧；故B正确；
C、两种状态下，灯泡都正常发光，因此电路中电流等于灯泡的额定电流，由A中的计算可知都为0.5A，故C正确；
D、当电路中连接“3V 1.5W”的灯泡时，电压表示数U1=6V﹣3V=3V；当电路中连接“4V 2W”的灯泡时，电压表示数U2=6V﹣4V=2V；则两次电压表示数之比为3V：2V=3：2，故D错误．
故选ABC．
12、ACD
【解析】
（1）电流流过导体时导体发热，这种现象是电流的热效应；
（2）上月消耗的电能等于月末电能表的示数减去月初电能表的示数；
（3）电热水壶正常工作时的电功率等于其额定功率，利用W＝Pt求正常工作100s消耗的电能；
（4）3000imp/kW•h表示的是电路中每消耗1kW•h的电能，电能表的指示灯闪烁3000次，据此求指示灯闪烁10次消耗的电能，再利用求出电热水壶的总功率。
【详解】
A、电热水壶工作时把电能转化为内能，是利用电流热效应工作的，故A正确；
B、小宇家现在电能表的示数为2695.2kW•h，由于不知道上月初电能表的示数，所以无法计算上月消耗的电能，故B错误；
C、电热水壶正常工作时的电功率P＝P额＝1210W，正常工作100s消耗的电能W＝Pt＝1210W×100s＝1.21×105J，故C正确；
D、电能表指示灯闪烁10次，则电热水壶消耗的电能：
电热水壶的实际功率：
，故D正确。
故选：ACD。
本题考查了电能表的读数方法、电能表参数的理解、电能的求法和电功率的计算，解题过程中要注意单位的换算。
13、BD
【解析】已知灯泡的额定电压和额定功率，由P=UI可得，灯泡正常发光电流：I额=P额/U额=1.25W/2.5V=0.5A，故A错误；
由题知，滑动变阻器允许通过的最大电流为1A，电流表量程为“0～0.6A”，串联电路中电流处处相等，所以电路中的最大电流Imax=0.5A，此时灯泡正常发光；由欧姆定律知，此时滑动变阻器接入电路的电阻最小，最小为：R滑min=U滑/Imax=U−U额/Imax=4.5V−2.5V/0.5A=4Ω；灯泡的电阻：RL=U额/I额=2.5V/0.5A=5Ω，当电压表示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时灯泡两端的电压：UL′=U-U滑max=4.5V-3V=1.5V，电路中的最小电流：Imin =UL′/RL=1.5V/5Ω=0.3A，所以电路中电流变化的范围是0.3A～0.5A，故D正确；
滑动变阻器接入电路中的最大阻值：R滑max =U滑max/Imin=3V/0.3A=10Ω，所以滑动变阻器阻值变化的范围是4Ω～10Ω，故B正确；
电源电压为4.5V，灯泡额定电压为2.5V，灯泡两端最大电压为2.5V，此时滑动变阻器两端电压最小为：4.5V-2.5V=2V；则电压表示数变化范围是：2V～3V，故C错误，故选BD。
三、填空题（本大题共5小题，共10分）
14、零刻度线 右 79.4
【解析】
测量石块的质量时，将天平放在水平桌面上，移动游码至标尺左端的零刻度线处；
若此时指针偏向分度盘中央刻度线的左侧，她应将平衡螺母向右调节，直到天平平衡；
测量时，小红将石块放在天平左盘，右盘加减砝码，并移动砝码的位置，天平平衡时砝码的使用情况和游码的位置如图，石块的质量等于砝码的质量加上游码指示的质量，所以质量为：
．
重点是天平的使用、读数，要注意熟练掌握调节天平的平衡、质量的读数方法，特别注意游码读数应以左侧为准．
15、2.55 ﹣4
【解析】
刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与6.00cm对齐，右侧与8.55cm对齐，所以物体的长度为L＝8.55cm﹣6.00cm＝2.55cm；
在温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；液柱在0以下，说明温度低于0℃，温度计的示数是﹣4℃。
16、不能 S 减小 少
【解析】
试题分析：工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，电梯正常工作；超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作；电源电压一定时，如果用较小的电阻替换R2，要使电路中的电流保持不变，则压敏电阻R1的阻值变大，压力将变小，电梯可乘人数将变少．
考点：电磁继电器的组成、原理和特点
17、压力 1 变大
【解析】
压强是表示物体单位面积上所受压力的物理量，压强为9.8×103帕，它表示该处每平方米面积上受到水的压力为9.8×103牛，根据P＝可得h＝1m
因为液体压强随深度的增加而增大所以若深度增加，则水的压强将变大．
18、静止 可再生
【解析】
“天舟一号”飞船与“天宫二号”实现成功对接后，保持相对静止，以对方为参照物，两者都是静止的，所以，此时以天舟一号为参照物，天宫二号是静止的；
太阳能可以源源不断地从自然界获得，太阳能属于可再生能源．
四、计算题（本大题共3小题，共29分）
19、（1）5×104Pa。（2）500N。（3）30%。
【解析】
（1）扫雪机静止在水平地面上时对地面的压力是：F＝G＝mg＝200kg×10N/kg＝2000N，则对地面的压强是： ＝5×104Pa；
（2）由 知道，扫雪机不扫雪时，在道路上以最大速度匀速直线行驶时的牵引力是： ＝500N，扫雪机在道路上匀速直线行驶，所以其所受阻力是：f＝F牵＝500N；
（3）扫雪机以最大行驶速度扫雪时的牵引力是： ＝4×103N，所以，扫雪机做的功是：W＝F牵′s＝4×103N×900m＝3.6×106J，完全燃烧0.3kg燃油放出的热量是：Q放＝m′q＝0.3kg×4.0×107J/kg＝1.2×107J，则扫雪机的效率是： ＝30%。
20、见解析所示
【解析】
（1）因为物体甲的质量是：
m=8.28kg，
所以甲物体的重力是：
G甲=m甲g=8.28kg×10N/kg=82.8N；
（2）因为物体乙的体积为0.001m3，且乙物体刚好完全浸没在装有水的容器里，所以，乙物体受到水的浮力是：
F浮乙=ρ水gV排 =1.0×103 kg/m3 ×10N/kg×0.001m3 =10N；
（3）由杠杆的平衡条件FA •OA=FB •OB知道，弹簧测力计的示数是：
FB =FA×OA/OB=GA×OA/OB=82.8N×(2.2m−1.2m)/1.2m=69N
（4）根据力的平衡条件知道，乙受到的重力、浮力与拉力的关系是：
G乙=F浮+FB =10N+69N=79N；
所以，乙的质量是：
m乙=G乙/g=79N/10N/kg=7.9kg；
故乙的密度是：
ρ乙=m乙/V乙=7.9kg/0.001m3=7.9×103 kg/m3
本题是一道力学综合题，涉及的知识点较多，考查了重力、浮力、密度、平衡力的计算，难度不大．
21、（1）5×105Pa；（2）104W； （3）31.25%
【解析】
（1）该出租车静止时对地面的压力是：F=G=mg=2500kg×10N/kg=2.5×104 N，对地面的压强： =5×105 Pa；
（2）出租车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车受到的牵引力是：F′=f=0.02G=0.02×2.5×104 N=500N，该车以20m/s的速度匀速行驶时的功率： =500N×20m/s=104 W
（3）这款出租车以20m/s的速度匀速行驶100km时，牵引力做的功是：W=F′s=500N×100×103 m=5×107 J，百公里耗油（甲醇）10L，由 知道，甲醇的质量是：m′=ρV=0.8×103 kg/m3 ×10×10-3 m3 =8kg，甲醇完全燃烧释放的热量是：Q放=m′q=8kg×2×107 J/kg=1.6×108 J，发动机的效率是：
五、作图题（本大题共2小题，共4分）
22、
【解析】
凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
过二倍焦距处的入射光线的特点，根据凸透镜的光学特点作图；根据凸透镜成像时，物体在二倍焦距处，所成的像是等大倒立的实像，像在二倍焦距处，所以过二倍焦距处的入射光线经凸透镜折射后一定过另一侧二倍焦距处，画出折射光线．
【详解】
平行于主光轴的光线经凸透镜折射后将过焦点；
过光心的光线经凸透镜折射后传播方向不变；
过二倍焦距处的折射光线的入射光线通过凸透镜另一侧二倍焦距处，如图所示：
23、
【解析】
滑轮组的绕绳技巧：要最省力的绕法，可以从绳子的自由端开始绕绳，首先经过动滑轮，这样绕出来的一定是最省力的，如图：
六、实验探究题（本大题共3小题，共15分）
24、左 D Rx断路 9.17Ω 是 根据题目数据可计算出滑动变阻器R2为最大值50Ω，而题目中滑动变阻器的最大电阻为20Ω，所以序号1数据不可能存在
【解析】
（1）①为保护电路，在闭合开关前，滑动变阻器的滑片应滑至最大阻值处即最左端；
②由图可知，D导线使Rx短路，即Rx并未接入电路，因此D导线连接错误；
③连好电路，闭合开关，移动变阻器滑片P，发现电压表有示数且保持不变，电流表无示数，说明在电压表两接线柱之间的电路是断路，即Rx处断路；
④由图a知电压表的量程为0﹣3V，示数为2.2V，电流表的量程为0﹣0.6A，示数为0.24A，电阻为Rx＝＝≈9.17Ω；
（2）由题意，电源电压为6伏，当电阻两端的电压为1V时，滑动变阻器两端的电压为6V﹣1V＝5V时，电路的电流为0.1A，
滑动变阻器测最大电阻为：R滑大＝=＝50Ω，
题中滑动变阻器标有“20Ω 1.5A”，小于50Ω，故序号1数据不可能存在，故甲同学的判断正确．
25、ρgh 较小 在受力面积不变时，压强与压力成正比
【解析】
（1）根据液体的压强公式，即可知，若实验中当液面高度差为h时，盒内外气压差为此液面高度差产生的压强，即；
（2）因为U形管中是空气，气体容易被压缩，所以U形玻璃管越长时，由于气体体积变化对所测压强的影响较大，此时选用密度较小的液体可以减小实验误差；
（3）分析实验数据，去除误差的因素外，每增加两个硬币，液面高度差约增加10cm；
故可得到的实验结论是：在实验误差允许范围内，在受力面积不变时，压强与压力成正比。
理解气体的体积很容易变化，所以管子长度增加时，空气体积变大，对所测压强影响也变大，会使误差增大。
26、 5
【解析】
解：（1）电压表并联在待测电阻两端，电路图如图所示：
（2）由图乙可知：电压表量程是3V，最小分度值是1.1V，电压表示数是1.8V；
电流表量程是1.6A，最小分度值是1.12A，电流表示数是1.36A；把电压表与电流表的示数填入表中，如下表所示；

（3）根据表中数据，由欧姆定律得：R1＝＝5Ω；R2＝＝5Ω，R3＝＝5Ω，；
未知电阻Rx的阻值RX＝＝＝5Ω；
（4）①流过电路的电流I＝，电阻Rx的阻值Rx＝，②并联电路电压U＝I2R1，流过待测电阻的电流IX＝I1﹣I2，待测电阻阻值RX＝；
自身质量
200kg
不扫雪时行驶功率
500W
扫雪时总功率
4kW
最大行驶速度
1m/s
物理量
实验序号
电压（V）
电流（A）
电阻（Ω）
电阻平均值（Ω）
1
1
0.1
/
/
2
3.5
0.34
/
3
4
0.42
/
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
