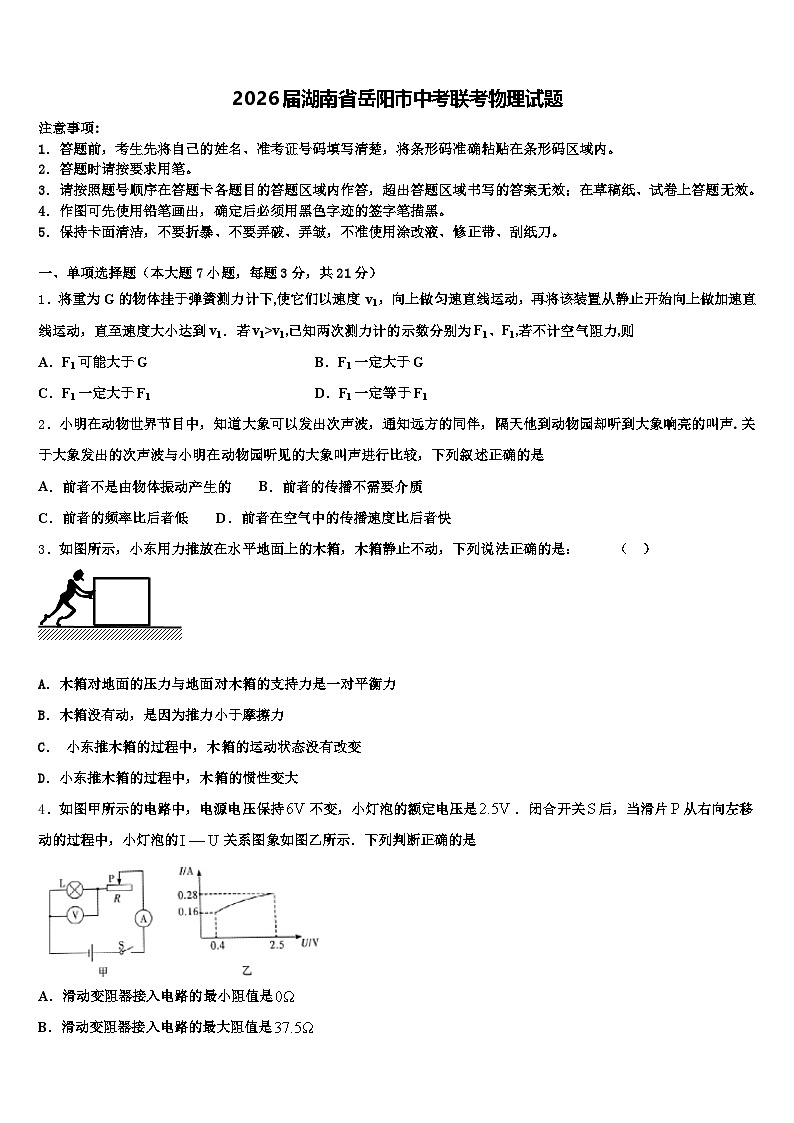

2026届湖南省岳阳市中考联考物理试题（含答案解析）

这是一份2026届湖南省岳阳市中考联考物理试题（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．将重为G的物体挂于弹簧测力计下,使它们以速度 v1，向上做匀速直线运动，再将该装置从静止开始向上做加速直线运动，直至速度大小达到v1．若v1>v1,已知两次测力计的示数分别为F1、F1,若不计空气阻力,则
A．F1可能大于GB．F1一定大于G
C．F1一定大于F1D．F1一定等于F1
2．小明在动物世界节目中，知道大象可以发出次声波，通知远方的同伴，隔天他到动物园却听到大象响亮的叫声.关于大象发出的次声波与小明在动物园听见的大象叫声进行比较，下列叙述正确的是
A．前者不是由物体振动产生的 B．前者的传播不需要介质
C．前者的频率比后者低 D．前者在空气中的传播速度比后者快
3．如图所示，小东用力推放在水平地面上的木箱，木箱静止不动，下列说法正确的是： （ ）
A．木箱对地面的压力与地面对木箱的支持力是一对平衡力
B．木箱没有动，是因为推力小于摩擦力
C． 小东推木箱的过程中，木箱的运动状态没有改变
D．小东推木箱的过程中，木箱的惯性变大
4．如图甲所示的电路中，电源电压保持不变，小灯泡的额定电压是．闭合开关后，当滑片从右向左移动的过程中，小灯泡的关系图象如图乙所示．下列判断正确的是
A．滑动变阻器接入电路的最小阻值是
B．滑动变阻器接入电路的最大阻值是
C．小灯泡消耗的电功率总小于滑动变阻器消耗的电功率
D．小灯泡消耗的电功率有时等于滑动变阻器消耗的电功率

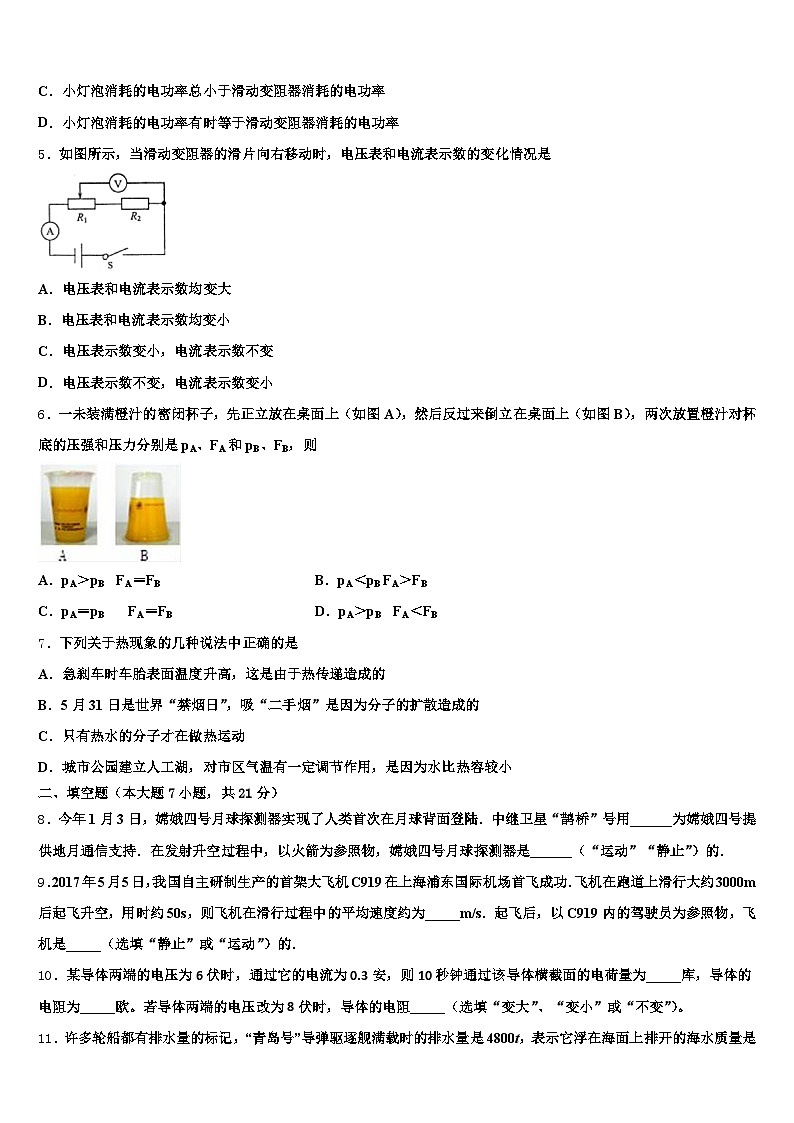

5．如图所示，当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是
A．电压表和电流表示数均变大
B．电压表和电流表示数均变小
C．电压表示数变小，电流表示数不变
D．电压表示数不变，电流表示数变小
6．一未装满橙汁的密闭杯子，先正立放在桌面上（如图A），然后反过来倒立在桌面上（如图B），两次放置橙汁对杯底的压强和压力分别是pA、FA和pB、FB，则
A．pA＞pB FA＝FBB．pA＜pB FA＞FB
C．pA＝pB FA＝FBD．pA＞pB FA＜FB
7．下列关于热现象的几种说法中正确的是
A．急刹车时车胎表面温度升高，这是由于热传递造成的
B．5月31日是世界“禁烟日”，吸“二手烟”是因为分子的扩散造成的
C．只有热水的分子才在做热运动
D．城市公园建立人工湖，对市区气温有一定调节作用，是因为水比热容较小
二、填空题（本大题7小题，共21分）
8．今年1月3日，嫦娥四号月球探测器实现了人类首次在月球背面登陆．中继卫星“鹊桥”号用______为嫦娥四号提供地月通信支持．在发射升空过程中，以火箭为参照物，嫦娥四号月球探测器是______（“运动”“静止”）的．
9．2017年5月5日，我国自主研制生产的首架大飞机C919在上海浦东国际机场首飞成功．飞机在跑道上滑行大约3000m后起飞升空，用时约50s，则飞机在滑行过程中的平均速度约为_____m/s．起飞后，以C919内的驾驶员为参照物，飞机是_____（选填“静止”或“运动”）的．
10．某导体两端的电压为6伏时，通过它的电流为0.3安，则10秒钟通过该导体横截面的电荷量为_____库，导体的电阻为_____欧。若导体两端的电压改为8伏时，导体的电阻_____（选填“变大”、“变小”或“不变”）。

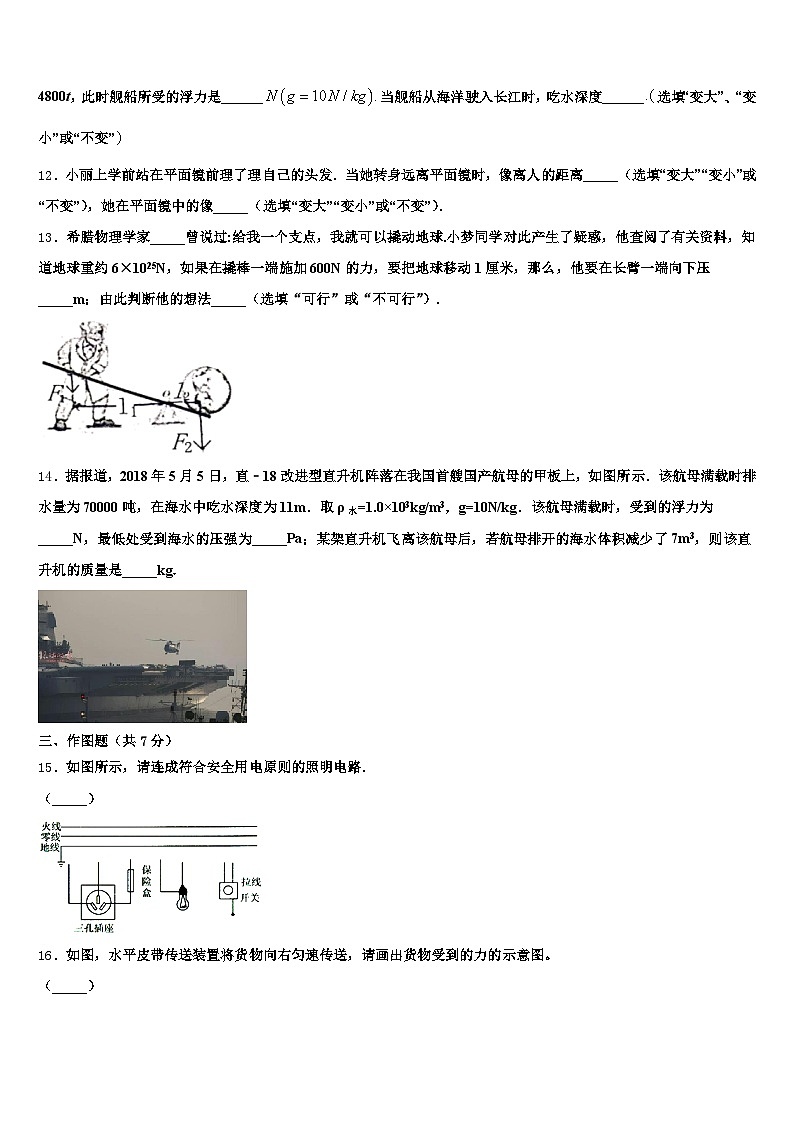

11．许多轮船都有排水量的标记，“青岛号”导弹驱逐舰满载时的排水量是4800t，表示它浮在海面上排开的海水质量是4800t，此时舰船所受的浮力是______当舰船从海洋驶入长江时，吃水深度______选填“变大”、“变小”或“不变”
12．小丽上学前站在平面镜前理了理自己的头发．当她转身远离平面镜时，像离人的距离_____（选填“变大”“变小”或“不变”），她在平面镜中的像_____（选填“变大”“变小”或“不变”）．
13．希腊物理学家_____曾说过:给我一个支点，我就可以撬动地球.小梦同学对此产生了疑惑，他查阅了有关资料，知道地球重约6×1025N，如果在撬棒一端施加600N的力，要把地球移动1厘米，那么，他要在长臂一端向下压_____m；由此判断他的想法_____（选填“可行”或“不可行”）.
14．据报道，2018年5月5日，直﹣18改进型直升机阵落在我国首艘国产航母的甲板上，如图所示．该航母满载时排水量为70000吨，在海水中吃水深度为11m．取ρ水=1.0×103kg/m3，g=10N/kg．该航母满载时，受到的浮力为_____N，最低处受到海水的压强为_____Pa；某架直升机飞离该航母后，若航母排开的海水体积减少了7m3，则该直升机的质量是_____kg．
三、作图题（共7分）
15．如图所示，请连成符合安全用电原则的照明电路．
（_____）
16．如图，水平皮带传送装置将货物向右匀速传送，请画出货物受到的力的示意图。
（_____）
17．如图所示是电磁铁和永磁体产生的磁场，请标出永磁体A左端的磁极和电磁铁电源的正负极．
四、实验题（本大题共5小题，共20分）
18．如图甲是小明做“观察水的沸腾”的实验装置图．实验时，老师让同学们在烧杯上盖上硬纸板，这样做的目的是_________
小明在水温升高到90°C时开始每隔1min记录一次水的温度．记录的数据如下表所示，其中在第2min记录数据时，温度计的示数如图乙所示，请将读数填在表内的空格处．
（3）请你根据表中的数据在图丙中画出水的温度随时间变化的图象．（_____）从图象中可以看出水的沸点是 __________ °C，水在沸腾时温度的特点是 ________实验结束后，同学们所测水的沸点都低于100°C，由此大家判断可能是当时的大气压 ________（选填“高于”、“等于”或“低于”）标准大气压．
19．请阅读下面一段短文后，认真思考并回答有关问题．如图所示，小明和小刚用细棉线连接了两个可乐饮料的纸杯制成了一个“土电话”.
他们用“土电话”能实现10m间的通话，这表明_____________________. 相距同样远，讲话者以相同的响度讲话，如果改用细金属丝连接“土电话”，则听到的声音的响度就_________(选填“大”、“小”)些.如果用“土电话”时，另一个同学捏住棉线的某一部分，则听的一方几乎就听不到声音了，这是由于______________.如果在用土电话时，线没有拉直而处于松驰状态，则听的一方通过棉线_______（选填“能”或“不能”）听到对方的讲话声.
20．小辉进行探究凸透镜成像规律的实验
（1）小辉将蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，并调节光屏中心、烛焰中心在____上，这样做的目的是____；
（2）当蜡烛、凸透镜和光屏处于如图所示的位置时，恰能在光屏上能得到清晰的像，则此时的像是倒立____（缩小/等大/放大）的实像；
（3）将蜡烛稍远离凸透镜，光屏上的像变模糊．要再次在光屏上得到清晰的像，可将光屏向____（左/右）移动，也可以不移动光屏，而在蜡烛和凸透镜之间再放上一个合适的____（凸透镜/凹透镜）．
21．现有下列器材：学生电源（6V）,电流表（0-0.6A,0-3A），电压表（0-3V,0-15V）,定值电阻（5Ω、10Ω、20Ω各一个）开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路，（要求连线不得交叉）
（______）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，几下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像，由图象可以得出结论：_________
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为____V时，读出电流表的示数．
（4）为完成整个实验，应该选取哪种规格的滑动变阻器________________.
A．30Ω 1.0A B．20Ω 1.0A C．50Ω 1.0A
22．小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像，
（1）图甲中光屏离凸透镜的距离可能是_______（填序号）
A．28cm B．18cm C．8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节．
（3）若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_______（填序号）．
五、计算题（本大题共2小题，共13分）
23．中国首艘国产航母001A于2017年4月26日正式下水（如图）．下水方式采用了漂浮式下水，这也是现代航母建造中普遍使用的下水方式．漂浮式下水是打开闸门让海水注入船坞（停泊、修理或制造船只的地方），船依靠浮力浮起后驶离船坞．（g取10N/kg，海水密度取1.0×103kg/m3）问：
航母001A设计满载排水量约7万吨，那么它满载时受到的浮力是多少？水面下4m处海水产生的压强是多少？一位质量为60kg的歼15舰载机飞行员来到航母的水平甲板上，若双脚与甲板的接触面积是0.04m2，则他双脚站立时对甲板的压强是多少？
24．在水平地面上的圆柱形容器质量忽略不计，上方用硬杆固定一个不吸水的长方体A，如图甲所示，现缓慢向容器内注入适量的水，水对容器底部的压强p与注水体积V的变化关系如图乙所示。（g取10N/ kg）
（1）当p=600Pa时，容器中水的深度为多少？
（2）完全浸没后物体A受到的浮力是多少？
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度是多少？ 容器对水平地面的压强是多少？
六、综合能力题（本大题共3小题，共18分）
25．搬运工人站在水平高台上用如图所示的滑轮组匀速竖直向上提升重物，不计绳重和摩擦，若工人所用拉力的大小为150N，所提货物重为360N，提升时间为20s，重物上升高度为2m．
（1）提升时绳自由端移动的速度是多少_______？
（2）拉力的功率是多少______？
（3）滑轮组的机械效率是多少_______？
（4）若再用该滑轮组提升质量为70kg的货物，则其机械效率___________（选填“变大”、“变小”或“不变”）．
26．填空完成下面的叙述
核电站是利用________能来发电的，其能量是原子核发生了核________（选填“裂变”或“聚变”）； 如图中的核辐射标志是________； 一般用水来给高温的核反应堆降温，这是用________的方法来改变内能的． 能源和环境”是世界各国共同面临的问题，保护环境、节约能源要从我做起．下列说法中需要改正的是______ ．
A．尽可能用太阳能热水器代替电热水器
B．养成及时关掉水龙头和人走关灯的习惯
C．用洗脸水冲厕所，将废报纸、空酒瓶等送到废品收购站
D．及时将生活垃圾，废电池装在一起丢人垃圾箱．
27．市场上有一种电热水机，如图所示是饮水机的简化电路图，S是温控开关，R1是调节电阻，其阻值为176Ω，R2是供热的电阻丝，它有高低两个挡位．饮水机的铭牌参数如图所示．求：
电热水机工作时，将_____能转化为_____能．R2的阻值是多少________？某次用低挡位工作时，需要将质量为1kg，初温12℃的水在一标准大气压下烧开，需要加热多长时间？（不计热损失，c水＝4.2×103J/（kg℃）________由（3）中计算可知，用低温挡把水烧开时，时间太长，想要缩短时间，那么在保证高温挡功率不变的情况下，如何对原电路进行改造？（只说明改变电阻的做法，不用计算）_________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
物体以速度向上做匀速直线运动时，受重力和弹簧测力计拉力，根据二力平衡：物体以速度向上做加速直线运动时，受重力和弹簧测力计拉力，根据运动和力的关系可知，所以故选B．
2、C
【解析】
次声是物体振动频率低于20Hz的声音，人耳听不到次声波，但是次声也是由物体振动产生的，故A错误。
声音的传播需要介质，次声的传播也需要介质，故B错误。
前者是大象发出的次声波，频率低于人的听觉范围。后者是大象的叫声，小明听到大象响亮的叫声，说明叫声频率在人的听觉范围之内，故前者的频率比后者低，C正确为答案。
次声波也属于声波，这两种声波在空气中的传播速度相同，故D错误。
3、C
【解析】
试题分析：木箱对地面的压力与地面对木箱的支持力没有作用在同一个物体上，所以不是平衡力，故A错；木箱没有动，受力平衡，推力等于摩擦力，故B错；由于木箱一直处于静止状态，所以状态是不变的，故C正确；惯性只与物体的质量有关，推木箱过程中质量不变，所以惯性不变，故D错误；应选C。
【考点定位】力和运动
4、C
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．
当小灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
由图乙可知，小灯泡两端的电压UL＝2.5V时（正常发光），通过的电流IL＝0.28A，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：UR＝U﹣UL＝6V﹣2.5V＝3.5V，
由可得，滑动变阻器接入电路中的最小阻值：，故A错误；
此时灯泡的电阻：；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，
由图乙可知，小灯泡两端的最小电压UL′＝0.4V时，通过的电流IL′＝0.16A，
此时滑动变阻器两端的电压：UR′＝U﹣UL′＝6V﹣0.4V＝5.6V，
则滑动变阻器接入电路中的最大阻值：，故B错误；
此时灯泡的电阻：，
因滑动变阻器接入电路中的最小阻值为12.5Ω，灯泡的最大阻值为8.9Ω，即灯泡的阻值始终小于变阻器接入电路的阻值，且同一时刻通过两者的电流相等，
所以，由P＝UI＝I2R可知，小灯泡消耗的电功率总小于滑动变阻器消耗的电功率，故C正确、D错误．
5、C
【解析】
根据题中“当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是”可知，本题考查动态电路的分析，根据串联电路的特点和欧姆定律进行分析判断。
【详解】
由电路图可知，电阻R1、R2串联，电压表与被测电路并联，因此测R1滑片右端部分和R2两端的总电压，电流表测串联电路的电流。当滑动变阻器的滑片向右移动时，R1连在电路中的电阻不变，电路的总电阻不变，所以电流大小不变，电流表的示数不变；
因为电压表并联部分电阻变小，根据U=IR可得，电压表示数变小；
故C正确，选项ABD错误。
6、D
【解析】
由于杯子是上粗下细，所以倒立时，杯中液面的高度要小于正立时的液面高度；
根据p＝ρgh可知：当液体密度相同时，液面越高，液体对杯底的压强越大，所以pA＞pB；
当容器形状是上粗下细（如图A）时，对容器底的压力小于液体重力，即F＜G；当容器形状是上细下粗（如图B）时，对容器底的压力大于液体重力，即F＞G；可见FA＜G，FB＞G，故FB＞FA；
7、B
【解析】
A、刹车时，刹车片对车轮摩擦，通过做功的方式增大了物体的内能，使温度升高，故A错误；
B、吸“二手烟”是因为分子不停地做无规则的运动，是扩散造成的，故B正确；
C、一切物质的分子都在永不停息的做无规则运动，故C错误；
D、城市人工湖建成蓄水后，对市区气温有一定的调节作用，是因为水的比热容较大，故D错误。
二、填空题（本大题7小题，共21分）
8、电磁波 静止
【解析】
电磁波可以在真空中传播，中继卫星“鹊桥”号是用电磁波为嫦娥四号提供地月通信支持的． 在发射升空过程中，嫦娥四号月球探测器相对于火箭位置不变，所以火箭为参照物探测器是静止的．
9、60 静止
【解析】
（1）飞机滑行的距离是3000m，时间是50s，则飞机的平均速度：v＝＝60m/s；（2）起飞后，飞机相对驾驶员位置没有改变，所以飞机相对驾驶员是静止的．
（1）已知飞机滑行的距离和时间，故利用速度的公式计算即可；（2）如果物体相对于参照物的位置保持不变，物体是静止的；如果物体相对于参照物的位置不断变化，物体是运动的．
10、3 20 不变
【解析】
由I=可得，通过该导体横截面的电荷量：Q=It=0.3A×10s=3C，
由I=可得，导体的电阻：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当导体两端的电压为8伏时，该导体的电阻仍为20Ω不变。
11、 变大
【解析】
此舰满载时所受的浮力F浮=G排=m排g=1800×103kg×10N/kg=1．8×107 N；
因为物体漂浮，所受浮力等于重力，驱逐舰在海洋、长江上都漂浮，自重不变，所以，驱逐舰从海洋驶入长江时，所受的浮力大小不变，即排开水的重力不变，所以排开水的质量不变，即排水量不变，但由于海水的密度大于江水的密度，所以吃水深度将变大。
12、变大 不变
【解析】
平面镜成像的特点：①像与物的大小相等；②像与物到来面镜的距离相等；③像与物的连线与镜面垂直；④平面镜所成的像是虚像．
当她转身远离平面镜时，她到平面镜的距离变大，像离人的距离变大；像与物的大小相等，她在平面镜中的像的大小不变．
【考点定位】
平面镜成像的特点的应用
13、阿基米德 1021 不可行
【解析】
希腊物理学家阿基米德有一句豪言壮语，即“给我一根杠杆和一个支点，我就能撬动地球”；由图知道，此时杠杆支点左侧地球对杠杆的压力等于地球自身重力，此压力的力臂长1m，由杠杆平衡条件知道：6×1024 kg×10N/kg×1m=600N×（L-1m），解得L=1023 m，设s为人通过的路程，由数学的相似三角形知道，，即s=1021 m，所以他要在长臂一端向下压1021 m，由此判断他的想法不可行．
14、7×108 1.1×105 7×103
【解析】
（1）该航母满载时排水量：m排＝70000t＝7×107kg，航母满载时受到的浮力：F浮＝G排＝m排g＝7×107kg×10N/kg＝7×108N；（2）满载时该航母最底处受到海水的压强：p＝ρ海gh＝1.0×103kg/m3×10N/kg×11m＝1.1×105Pa．（3）因为航母漂浮在水面上，则F浮＝G，直升机飞离该航母后，则F浮′＝G′，由于直升机飞离该航母后，直升机的重力G直＝G﹣G′，则△F浮＝F浮﹣F浮′＝G﹣G′＝G直，根据F浮＝ρ海gV排和G＝mg可得：直升机的质量m直＝＝ρ海△V排＝1.0×103kg/m3×7m3＝7×103kg．
点睛：（1）知道航母满载排水量（排开水的质量），利用阿基米德原理求该舰满载时所受浮力；（2）已知深度，利用液体压强公式p＝ρgh求出海水的压强．（3）航母漂浮，则浮力等于重力，利用重力、密度公式和阿基米德原理表示出航母在舰载机飞离前后排开海水的体积，然后列出等式，计算舰载机的质量．
三、作图题（共7分）
15、
【解析】
三孔插座的连接，左侧线向上延长连接到零线上，右侧带保险盒的线向上延长连接到火线，上面的线向上延长连接到地线；
灯和开关的连接，灯的螺旋向上延长连接至零线，灯的上端向右连接开关，开关向上连接至火线，如图：
16、
【解析】
物体的平衡状态是指物体处于静止状态或匀速直线运动状态，处于平衡态的物体在某一方向上受平衡力的作用或者不受外力的作用。货物随传送带一起沿水平方向向右做匀速运动，则货物在水平方向上不受外力的作用，在竖直方向上物体处于静止状态，则物体受平衡力的作用，即物体的重力和传送带对物体的支持力是一对平衡力。如下图所示：
17、
【解析】
在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以永磁体A的左端及电磁铁的右端都是N极．再根据安培定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的左端流入，所以电源的左端为“+”极，右端为“-”极．
如图所示：
【点睛】安培定则不但可以判断出螺线管的磁极，也能根据磁极判断出电流方向或绕圈的绕向，即电流方向、线圈的绕向及N极方向，知道其中两个便可求出另外一个。
四、实验题（本大题共5小题，共20分）
18、缩短加热时间 94 99 温度不变 低于
【解析】
（1）实验时，在烧杯上盖上硬纸板，这样做是为了减少烧杯中热量的散失，从而缩短加热时间．
（2）由图知，温度计的分度值是1℃，所以此时温度计的示数是94℃．
（3）根据表格中的数据进行描点，并将各点用平滑的曲线连接起来．
（4）从图象可以看出，从第5分钟开始，水的温度保持99℃不变，所以沸点是99℃．
水在沸腾过程中不断吸热，但温度保持不变．
（5）标准大气压下，水的沸点是100℃，由于当时沸点低于100℃，所以当时的大气压低于标准大气压．
19、固体能传声 大 手指阻碍了声音的传播 不能
【解析】
（1）一切固体、液体、气体都可以成为传播声音的介质，固体传声效果最好，用细棉线连接纸杯制成的土电话，土电话属于固体，他们用土电话能实现10m间的通话，说明固体能传声；
（2）相距距离一样，讲话响度一样，但改用金属丝连接的土电话听到的声音就比较大，说明金属丝比棉线的传声效果好；
（3）声音是由于物体的振动产生的，捏住棉线的某一部分，振动停止，发声也就停止，则听的一方几乎就听不到声音了，这是由于手指阻碍了声音的传播．
（4）线没有没有拉直而处于松弛状态，棉线无法传递振动，则听得一方通过棉线就不能听到对方讲话．
20、主光轴 成像在光屏中央 缩小 左 凹透镜
【解析】
(1)在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中心。
(2)由题意知，f=10cm，所以2f=20cm.图中烛焰距凸透镜30cm时，物距u>2f.根据凸透镜成像的规律，所以此时成倒立、缩小的实像。
(3)将蜡烛稍远离凸透镜，光屏上的像变模糊。凸透镜成实像时，物近像远像变大，因此要再次在光屏上得到清晰的像，可将光屏靠近凸透镜，即向左移动；
若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，可以使光线推迟会聚。
21、 电压不变时，电流与电阻成反比 A 2 A
【解析】
(1)变阻器按一下一上接入电路中，根据电路图知，滑动变阻器接B下接线柱，电压表与电阻并联，如下所示：
(2)由图丙知，电流与电阻的积为：=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，电流与电阻之积为一定值，由图象可以得出结论：电压不变时，电流与电阻成反比；
(3)根据分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数；
(4)电阻两端的电压始终保持2V，根据串联电路电压的规律，变阻器分得的电压：U滑=6V−2V=4V，变阻器分得的电压为电压表示数的=2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=2×20Ω=40Ω，因BC不可行，故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，选用50Ω 1A的变阻器，故A正确．
22、B 左 凹 A
【解析】
（1）由图甲，烛焰在光屏上成倒立、缩小的像，所以此时物距大于二倍焦距，像距在焦距和二倍焦距之间，故可能是18cm，答案为B．
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，根据凸透镜成实像时“物远像近像变小”，应将光屏向左调节．
（3）若步骤（2）中未调整光屏的位置，则像会成在光屏的前面，为在光屏上得到清晰倒立的像，应在凸透镜前加一个发散透镜，即凹透镜．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，此时物距小于焦距，成正立、放大的虚像，我们能看到的清晰的像是图丙中的A．
五、计算题（本大题共2小题，共13分）
23、（1）7×108N；（2）4×104Pa．（3）1.5×104Pa
【解析】
（1）满载时排水量：
m排=70000t=7×107kg，
航母满载时受到的浮力：
F浮=G排=m排g=7×107kg×10N/kg=7×108N；
（2）水面下4m处海水产生的压强：
p=ρ海水gh=1.0×103kg/kg×10N/kg×4m=4×104Pa；
（3）在水平甲板上，对地面的压力：
F=G=mg=60kg×10N/kg=600N，
站立时着地面积：
S=0.04m2，
双脚站立时对甲板的压强：
p===1.5×104Pa。
24、（1）6cm；（2）12N ；（3）1.05×103kg/m3，0.82×103kg/m3 ，2×105Pa
【解析】
（1）水的深度；h==0.06m=6cm；
（2）由乙图可知当注水体积为600cm3时，水开始接触物体A，900cm3时，A完全浸没，
900cm3时，水的压强是2100Pa，容器的底面积：S容==100cm2，
此时水的深度：h′==0.21m=21cm，
总体积：V总=S容h′=21cm×100cm2=2100cm3
此时V水=900 cm3，A的体积：VA= V总-V水=2100cm3-900 cm3=1200 cm3，
物体A受到的浮力：F浮=ρ水gV排=ρ水gVA=1×103kg/m3×10N/kg×1200×10-6m3=12N；
（3）A的高度：hA=h′﹣h=0.21m﹣0.06m＝0.15m；
A的横截面积SA==80cm2，
当注水体积V=880cm3时，没有完全浸没A，由p=ρgh可得此时物块A浸入水中的深度：h″==14cm，
此时物体A受到的浮力：F浮=ρ液gV排=ρ液gSAh″=1×103kg/m3×10N/kg×0.14×80×10﹣4m3＝11.2N，
若作用力为向上的拉力：GA＝F浮+F =11.2N+1.4N=12.6N，
则ρA＝=1.05×103kg/m3，
若作用力为向下的压力：GA=F浮-F =11.2N-1.4N=9.8N，
则ρA=≈0.82×103kg/m3，
体积V=880cm3的水的重力为：G=ρ水gV水=1×103kg/m3×10N/kg×880×10﹣6m3=8.8N，
对地面的压力F=8.8N+11.2N=20N，
容器对水平地面的压强是p==2×105Pa。
答：（1）当p=600Pa时，容器中水的深度为6cm；
（2）完全浸没后物体A受到的浮力是12N；
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度可能是1.05×103kg/m3，可能是0.82×103kg/m3 ，容器对水平地面的压强是2×105Pa。
六、综合能力题（本大题共3小题，共18分）
25、 变大
【解析】
（1）重物上升速度：v物= ，
由图可知，绳子股数n=3，则提升时绳自由端的速度：v′=3v物=3×0.1m/s=0.3m/s，
（2）拉力的功率：；
（3）已知G=360N，则滑轮组的机械效率；；
（4）若用该滑轮组提升质量为70kg的货物，可得此时物体中G’=m’g=70kg×10N/kg=700N>360N，在提升相同高度的同时，有用功增加，同一滑轮组额外功不变化，故可得其机械效率变大．
26、（1）核；裂变；（2）C；（3）热传递；（4）D．
【解析】
试题分析：（1）核电站是利用原子核发生裂变时释放能量来发电的；
（2）解答本题可根据图中所示标志的含义及题目的要求进行分析判断即可；
（3）改变物体内能的方法有做功和热传递两种方式，这两种方式是等效的；
（4）根据选择项中的物理情景，结合对应的节能与环保知识进行分析解答．
解：
（1）由于核裂变是可控的，故核电站中的核反应堆就是通过核裂变过程中释放核能带动发电机发电的；
（2）结合对各种标志的认识可知，A是噪声有害的标志，B是当心触电，C是指电离辐射或核辐射；
（3）给核反应堆外壳喷水降温，利用热传递减小物体的内能；
（4）A、用太阳能热水器代替电热水器可以节约部分电能，做法正确，不符合题意；
B、及时关掉水龙头可以节约水资源，人走关灯可以减少灯泡工作时间，减少对电能的消耗，做法正确，不符合题意；
C、把洗脸水用来冲厕所可以节约水资源，将废报纸、空酒瓶等送到废品收购站可以起到废物利用的作用，做法正确，不符合题意；
D、生活垃圾和废电池应该分类分装，这样会减少电池对环境的破坏，做法不妥，符合题意．
故答案为（1）核；裂变；（2）C；（3）热传递；（4）D．
【点评】本题考查了学生对核能的认识以及对节能减排保护环境的掌握，是一道基础题．
27、电 内 44Ω 840s 给R1并联一个电阻R3即可
【解析】
（1）电热水机工作时，是将电能转化为内能，主要利用了电流的热效应．
（2）当温控开关S闭合时，电阻R1被短路，只有加热电阻R2接入电路，饮水机处于加热状态，由得R2的阻值：，
（3）当S断开时，R1与R2串联，电路中的总电阻最大，总功率最小，饮水机处于保温状态（低挡位），因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：，
则电热饮水机的保温功率（即加热电阻R2消耗的功率）：．
一标准大气压下，水的沸点t＝100℃，把水烧开，水吸收的热量：．
不计热损失，饮水机消耗的电能： ，
由知，饮水机需要加热的时间：；
（4）用低温挡把水烧开时，时间太长，想要缩短时间，在保证高温挡功率不变的情况下，需要增大R2的功率，需增大电流，需减小总电阻，则应给R1并联一个电阻R3即可．
时间/min
0
1
2
3
4
5
6
7
温度/°C
90
92
_______
96
98
99
99
99
