2026年岳阳市中考四模物理试题（含答案解析）

这是一份2026年岳阳市中考四模物理试题（含答案解析），共18页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．小明同学对自己身体涉及的一些物理量进行了估测，其中不合理的是
A．身高170cmB．体重500N
C．体温37℃D．心跳80次/秒
2．小明同学为了比较不同物质的吸热情况，在两个相同的烧杯中分别装有质量相同的牛奶、豆浆，用相同的酒精灯和相同的温度计同时进行了如图所示的实验。
(1)本实验中，通过比较_____的多少来反映物质吸收热量的多少。
(2)本实验中，使牛奶、豆浆_____的温度，比较吸收热量多少。分析表格数据可知，牛奶吸收的热量_____(填“大于”“小于”或“等于” )豆浆吸收的热量，这表明_____的吸热能力强。
(3)为了比较不同物质的吸热能力，物理学中引入_____来表示不同物质在这种性质上的差异。
3．如图，某同学将两个完全相同的物体A、B分别放到甲、乙两种液体中．物体静止时，A漂浮，B悬浮，且两液面相平，容器底部受到的液体压强分别为p甲、p乙，物体A、B所受浮力分別为FA、FB．。则
A．p甲＜p乙，FA=FBB．p甲＜p乙，FA＞FB
C．p甲＞p乙，FA=FBD．p甲＞p乙，FA＜FB
4．碳化硅纤维是一种陶瓷纤维类材料，具有高强度、耐高温、抗腐蚀、易加工编织等特性，用做增强材料时，常与碳纤维、玻璃纤维、金属铝复合，具有耐磨损、质轻、耐疲劳等特性。下列可以直接用碳化硅纤维来制作的是
A．喷气式飞机的刹车片B．体育用品
C．过滤高温气体的滤布D．汽车部件
5．下列光现象中，不能说明光沿直线传播的是
A．小孔成像
B．水中倒影
C．手影游戏
D．树下阴影
6．女高音、女低音，主要是指演员表演时声音的
A．响度大小B．音调高低C．音色好坏D．语速快慢
7．位于山西永济普救寺中的莺莺塔如图所示，它是我国现有的四大回音建筑之一。若游人在塔附近的一定位置以两石相击，便可听到“呱、呱”的回声，类似青蛙鸣叫，并且声音也变得格外响亮。关于此现象，下列说法正确的是( )
A．“以两石相击”主要是空气振动发声B．“类似青蛙鸣叫”是指音色相近
C．“变得格外响亮”是指音调变高D．“呱、呱”的回声一定是噪声
二、填空题（本大题7小题，共21分）

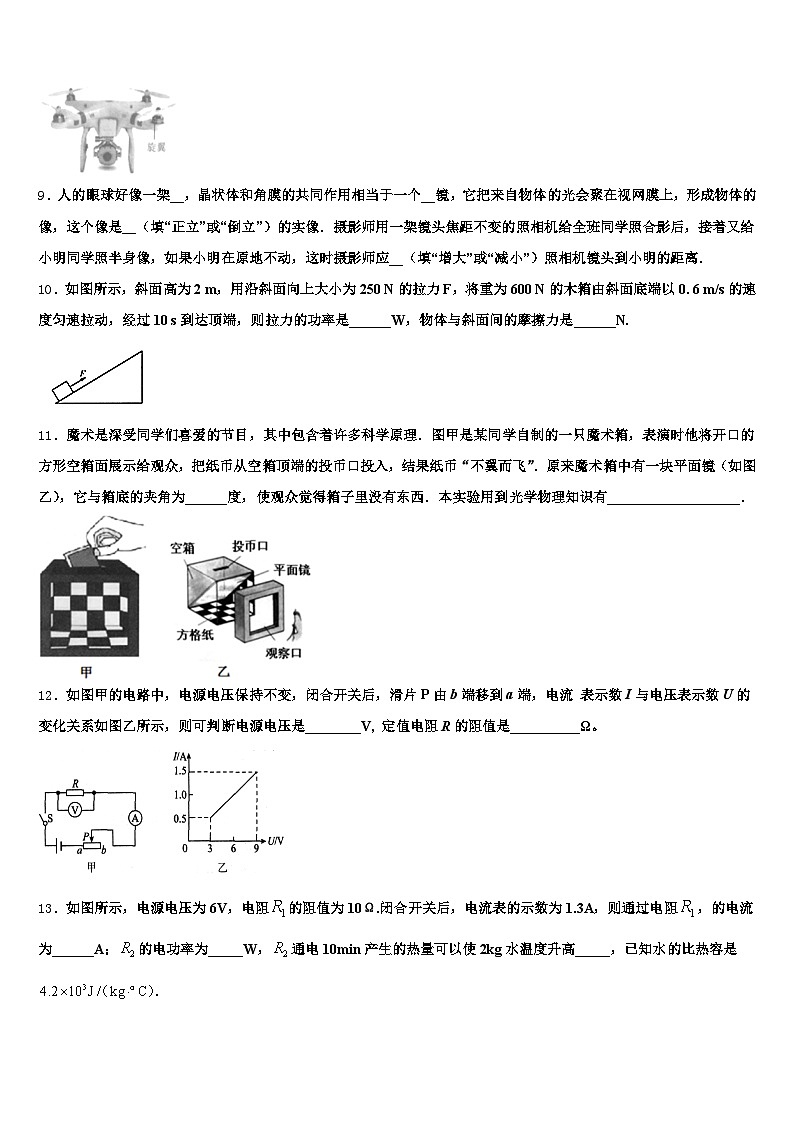

8．如图所示的“无人机”具有4个旋翼，每个旋翼均由一个相同规格的电动机带动，每个电动机额定功率为30W，额定电压为15V，单个电动机正常工作时，通过的电流为________A，若电动机线圈的电阻为2Ω，则单个电动机正常工作时的输出功率是_______W；该无人机所需的能量是由一块电压为15V，容量为5000mA·h的电池提供，则该电池充满电后能够提供的电能是________J。
9．人的眼球好像一架__，晶状体和角膜的共同作用相当于一个__镜，它把来自物体的光会聚在视网膜上，形成物体的像，这个像是__（填“正立”或“倒立”）的实像．摄影师用一架镜头焦距不变的照相机给全班同学照合影后，接着又给小明同学照半身像，如果小明在原地不动，这时摄影师应__（填“增大”或“减小”）照相机镜头到小明的距离．
10．如图所示，斜面高为2 m，用沿斜面向上大小为250 N的拉力F，将重为600 N的木箱由斜面底端以0. 6 m/s的速度匀速拉动，经过10 s到达顶端，则拉力的功率是______W，物体与斜面间的摩擦力是______N.
11．魔术是深受同学们喜爱的节目，其中包含着许多科学原理．图甲是某同学自制的一只魔术箱，表演时他将开口的方形空箱面展示给观众，把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”．原来魔术箱中有一块平面镜（如图乙），它与箱底的夹角为______度，使观众觉得箱子里没有东西．本实验用到光学物理知识有___________________．
12．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端移到a端，电流 表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是________V, 定值电阻R的阻值是__________Ω。
13．如图所示，电源电压为6V，电阻的阻值为10Ω.闭合开关后，电流表的示数为1.3A，则通过电阻，的电流为______A；的电功率为_____W，通电10min产生的热量可以使2kg水温度升高_____，已知水的比热容是.

14．一辆行驶的汽车车厢里挂着一个小球．当出现了如图所示的情景时，汽车在做__（选填“加速”、“匀速”或“减速’）运动．此时绳子对球的拉力和球受到的重力__（选填“是”、“不是”或“可能是”）一对平衡力．
三、作图题（共7分）
15．如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中。
16．请将电源、电流表和电压表分别填入图的空缺处．要求：闭合电键S，电路能正常工作，向右移动滑动变阻器的滑片P时，只有一只电表的示数变大．
17．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．
（____）
四、实验题（本大题共5小题，共20分）
18．如图表示小明和小丽在做平面镜成像的实验：
（1）用玻璃板代替平面镜的目的是：_____。
（2）结果表明点燃的蜡烛所在位置A点与它在平面镜中所成像的位置B点到平面镜的距离_____，且A点与B点的连线与镜面_____。
19．王同学想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“20Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路．
（1）闭合开关前，滑动变阻器的滑片应该滑动到最______（选填“左”或“右”）端，这样做的目的是______．
（2）他闭合开关后，又立即断开了开关，否则会损坏______（选填“灯泡”、“电流表”或“电压表”）
（3）他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线．
（__________）
（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高而可以判断图象的横坐标为______（选填“电压”或“电流”）．
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是______．
（6）取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”．控制电压一定时，不可以选取的电压值是______
A．1.5V B .2V C D .3V
20．如图甲所示是小华探究“水沸腾特点”的实验装置．
（1）图甲所示，小华的操作错误的是_____．
（2）小华纠正错误后继续实验，某时刻温度计的示数如图乙所示，其示数是_____℃．
（3）为了便于观察现象和缩短加热时间，应选用适量_____℃（选填“20”、“40”或“80”）的水．水沸腾后，此时若取走酒精灯，沸腾的水_____（选填“会”或“不会”）立即停止沸腾．
（4）熄灭酒精灯时，不能吹灭，最好盖上_____次（选填“1”或“2”）灯盖，否则下次使用时，可能会发生打不开灯盖的现象．
21．王宇选用平面镜、白硬纸板和激光器进行如图实施方案的探究光反射时的规律实验．
（1）白色硬纸板的表面应尽量__________（选填“相糙”或“光滑”）；硬纸板放在平面镜上时，要保持与镜面_________．
（2）为寻找反射光线、入射光线和法线的位置关系．当纸板上显示出光路时，该同学将纸板B绕轴ON向后折，在纸板B上就看不到反射光线，此时反射光线__________（选填“存在”或“不存在”），这个现象说明了__________________．
（3）实验中为了使光线能在纸板上显示出来，方便实验研究，应采取的操作是______________．
A．向纸板喷烟或雾
B．使激光紧贴纸板面入射
C．使激光垂直纸板面入射
22．小梦帮妈妈拾餐桌时不小心将一杯水碰倒.他赶忙拿干抹布去擦，却很难将水擦干.妈妈见状拿了另一块干抹布擦，很快就将桌上的水擦干了，他感到有些奇怪.观察发现妈妈拿的抹布和他拿的抹布布料不同.于是他用三个形状和大小相同的水杯，质量相同的棉布、麻布和潘论布各一块，足够的水，设计实验探究抹布的吸水能力是否与布料的种类有关.
（1）将三个水杯中倒入质量_____的水，分别将三块布放入各个水杯中让水浸透，然后将三块布分别取出.从方便和准确的角度看，应观察和比较_____，将现象记入下表.
（2）炎热的夏天，人体出汗较多.应尽量采用_____类的布料来制作夏装，这样选择的理由是_____.
五、计算题（本大题共2小题，共13分）
23．图甲是我县城区在修建西台大桥时使用吊车向河底投放圆柱形石料的示意图。在整个投放过程中，石料以恒定速度v＝0.1m/s下降。图乙是钢丝绳对物体的拉力T随时间t变化的图象（从t＝0时刻开始下放石料到石料刚好接触河底），石料入水前吊车的机械效率为87.5%．（不计水的摩擦阻力和放入石块后水面的变化）g取10N/kg。求：
（1）完全浸没后，石料所受的浮力
（2）河底受到水的压强
（3）石料入水前，吊车绳子自由端的拉力F。
24．如图所示是一种电热水龙头及它的电路简图．旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水．已知R1、R2是电热丝，R2＝22Ω，温水档的电功率是880W，电热转化效率为80%，c水＝4.2×103J/（kg•℃）．求：
（1）电热丝R1的阻值；
（2）电热水器将2kg水从20℃加热到64℃最短的时间．
六、综合能力题（本大题共3小题，共18分）
25．雨后晴朗的夜晚，为了不踩到地上的积水，迎着月光走时，地上发亮的是________(选填“积水”或“地面”)，原因是____________________。请你在图中作出人看到月亮的光路图_________(M代表月亮)。
26．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“8V 4W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为8V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．
灯泡L正常发光时的电阻多大？滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．
27．如图所示，用滑轮组提升重物时，重800N的物体在 10s内被匀速提升了1m．已知拉绳子的力 F为 500N，在提升重物的过程中：
做的有用功是_____J，拉力F的功率是_____W．要提高此装置的机械效率可采用措施有_____（写出一种即可）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．中学生的身高为170cm是合理的，故A选项不符合题意；
B．∵中学生的质量约为50kg，
∴重力约为G=mg=50kg10N/kg=500N符合实际，故B选项不符合题意．
C．人的体温37℃，符合实际，故C不符合题意；
D．小明心跳应该为80次/分，不符合实际，故D选项符合题意；
2、加热时间 升高相同 大于 牛奶 比热容
【解析】
(1)[1]根据转换法，本实验中，通过比较加热时间的多少来反映物质吸收热量的多少；
(2)[2]由表中数据知，使牛奶、豆浆升高相同的温度，比较吸收热量多少；
[3][4]分析表格数据可知，升高相同的温度，牛奶的加热时间长，则牛奶吸收的热量大于豆浆吸收的热量，这表明牛奶的吸热能力强；
(3)[5]为了比较不同物质的吸热能力，物理学中引入比热容来表示不同物质在这种性质上的差异。
3、C
【解析】
由于A、B完全相同，则重力相等，由图可知：A在甲液体中漂浮，B在乙液体中悬浮，由物体的漂浮、悬浮条件可知：FA=G，FB=G，所以FA=FB；甲液体中的A漂浮，ρ甲液＞ρA，乙液体中的B悬浮，ρ乙液=ρB，两种液体的密度：ρ甲液＞ρ乙液；又因为两容器液面等高，所以由p=ρgh可知，两种液体对容器底压强：p甲＞p乙．故C正确；故应选C。
4、C
【解析】
碳化硅纤维主要用做耐高温材料和增强材料，耐高温材料包括热屏蔽材料、耐高温输送带、过滤高温气体的滤布等。用做增强材料时，常与碳纤维或玻璃纤维合用，以增强金属（如铝）和陶瓷的硬度，如做成喷气式飞机的刹车片、发动机叶片、着陆齿轮箱、机身结构材料和汽车部件等，与碳纤维、玻璃纤维、金属铝复合后具有耐磨损的特性，所以可用来制作体育用品，故C选项符合题意。
5、B
【解析】
小孔成像、手影游戏、树下阴影都是光沿直线传播形成的现象，水中倒影属于平面镜成像，是光的反射．
6、B
【解析】
声音的三要素，音调、响度、音色，音调是指声音的高低，是由频率的高低决定的，响度是指声音的大小，是由振幅的大小决定的，音色用于区分不同的发声体，与发声体的材料有关，女高音、女低音是指声音的音调高低。故B正确。
7、B
【解析】
A．“以两石相击”，石头会振动，振动会产生声音，故A错误；
B．“类似青蛙鸣叫”是指的是与青蛙的音色相近，故B正确；
C．“变得格外响亮”是指响度大，故C错误；
D．如果有人喜欢听“呱、呱”的回声，回声不是噪声，故D错误。
本题考查了声音产生的条件，声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同。
二、填空题（本大题7小题，共21分）
8、2 22 2.7×105
【解析】
通过的电流为 。单个电动机正常工作时的输出功率 。能够提供的电能为W=UIt=15V×5A×3600s=2.7×105J。
9、照相机 凸透 倒立 减小
【解析】
眼球好像一架照相机，晶状体和角膜共同作用相当于一个凸透镜，物体在视网膜上成倒立、缩小的实像；用一架镜头焦距不变的照相机给全班同学照合影后，接着又给小明同学照半身像，像变大，物距要减小，所以如果小明在原地不动，要减小镜头和小明之间的距离，同时增大镜头和底片之间的距离．
10、150 50
【解析】
拉力的功率：
P==Fv=250N×0.6m/s=150W；
有用功：
W有用=Gh=600N×2m=1200J，
斜面长
s=vt=0.6m/s×10s=6m，
拉力做的总功：
W总=Fs=250N×6m=1500J，
额外功：
W额外=W总﹣W有用=1500J﹣1200J=300J，
由W额外=fs可得摩擦力的大小：
f===50N。
11、45 光具有直线传播的性质。
【解析】
从甲图观察口看到正前方是方格子，整体好象是一个空箱子，而从乙图中看出观察口正前方没有方格纸，有一个倾斜平面镜，所以甲图中的空箱子是利用平面镜成像得到的，因此镜面与箱底的夹角为45度；把纸币从空箱顶端的投币口投入，实际上纸币在平面镜后面，观众不能看见平面镜后面的纸币是因为光具有直线传播的性质。
12、9 6
【解析】
当变阻器的滑片接在a端时，电路中只有定值电阻，此时电流最大，电压表的示数就是电源电压，电源电压：
U=9V；
根据欧姆定律可得，定值电阻的阻值：
R0==6Ω．
13、0.6 4.2 0.3
【解析】
由电路图可知，闭合开关后两电阻并联，电流表测干路电流；因为两电阻两端的电压相等、都为6V，所以通过R1的电流；通过R2的电流I2=I-I1=1.3A-0.6A=0.7A，R2的电功率P2=UI2=6V×0.7 A=4.2W。通电10min=600s，R2产生热量Q=I2R2t=UI2t=6V×0.7A×600s=2520J，Q=cmΔt，可得：
14、加速 不是
【解析】
当汽车加速时，由于惯性，小球要保持原来的运动状态，所以小球就向后偏；根据球向后偏可知汽车做加速运动．
忽略空气阻力，小球受竖直向下的重力，沿绳子斜向上的拉力，这两个力不在同一条直线上，根据二力平衡条件可知，这两个力不是一对平衡力．
三、作图题（共7分）
15、
【解析】
首先辨别上面三根线：地线、火线、零线．灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡．三孔插座：上孔接地线；左孔接零线；右孔接火线．如图所示：
16、
【解析】
由于左边空缺处和R1串联、右边空缺处与滑动变阻器R2串联，所以这两处不能连入电压表，电压表可以接在中间空缺处.
左边空缺处接入电源，右边空缺处接入电流表，这样电压表与滑动变阻器并联，测量滑动变阻器两端的电压，当滑片向右移动时滑动变阻器连入的电阻变大、分压变大，电压表示数变大；而电路总电阻变大、电流变小，电流表的示数变小，只有一个电表的示数变大，电路图如图所示：
17、
【解析】
滑轮组的绕绳技巧：要最省力的绕法，可以从绳子的自由端开始绕绳，首先经过动滑轮，这样绕出来的一定是最省力的，如图：
四、实验题（本大题共5小题，共20分）
18、便于确定像的位置 相等 垂直
【解析】
（1）实验时选择透明的玻璃板代替平面镜，这样能同时观察到像和代替蜡烛A的蜡烛B，便于确定像的位置。
（2）平面镜成像时，物像连线与镜面垂直，物像到平面镜的距离相等。
19、右 保护电路 电压表 电流 0.7W A
【解析】
（1）闭合开关前，滑动变阻器的滑片应该滑动到阻值最大处的最右端，可以保护电路；
（2）电源为三节新干电池串联，电源电压为4.5V；原电路中，电压表串联在电路中，电流表将灯短路，电路中几乎没有电流，电压表（量程为0-3V）测电源电压，故他闭合开关后，又立即断开了开关，否则会损坏电压表；
（3）电流表应串联在电路中，电压表应与灯并联，改正后如下图所示：

（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高，由U=IR可知，灯泡电压的变化量大于电流的变化量，如图所示，所以可以判断图象的横坐标为电流；
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，电流选用小量程，大小为0.28A，则小灯泡的额定功率：P=UI=2.5V×0.28A=0.7W；
（6）探究电流与电阻的关系，应控制电阻两端的电压一定（即电压表示数不变），
设电压表示数为U′，根据串联电路电压的规律可知，变阻器的电压为一定值，
由串联分压原理有：------①，
①式中左边为一定值，当定值电阻最大时，变阻器的最大电阻连入电路中，
即，
解得最小电压为：U′≈1.93V，则不可以选取的电压值是1.5V，故选A．
20、温度计的玻璃泡接触了烧杯的底部9540不会2
【解析】
（1）由图知，温度计的玻璃泡接触了烧杯的底部，会导致测量结果偏高；
（2）温度计的分度值是1℃，此时是零上，液柱上表面对准了90℃上面第5个小格处，读作95℃；
（3）为便于观察实验现象和缩短实验时间，可以适当提高初温，应选用适量40℃；
撤去酒精灯停止加热，由于水暂时能够从烧杯底继续吸热，所以不会立即停止沸腾．
（4）第一次盖灭火焰，灯帽内有剩余的热空气，如果不再盖二次的话，帽内的热空气冷却后压强减小，在外界大气压的作用下，下次再使用时不容易拔下来．
21、粗糙 垂直 存在 反射光线、法线和入射光线在同一平面内 B
【解析】
（1）白色硬纸板的表面应尽量粗糙，让光线发生漫反射，从不同的角度都能够观察到光线；硬纸板放在平面镜上时，要保持与镜面垂直，这样才能更好地呈现光的传播路径，验证反射光线、入射光线、法线在同一平面内；
（2）光在反射时，反射光线、入射光线、法线在同一平面内，所以将纸板B绕轴ON向后折，在纸板B上就看不到反射光线，此时反射光线存在；
（3）此实验为了使光线能在纸板上显示出来，你该采取的操作是使激光紧贴纸板面入射，即选项B的说法符合题意．
22、相同 杯中所剩水量 棉 棉质衣服吸水性好
【解析】
（1）由于要探究抹布的吸水能力是否与布料的种类有关，所以，需要采用控制变量法，即三杯水的质量相等时，分别将三块布放入各个水杯中让水浸透，然后将三块布分别取出，观察比较杯中所剩水量来探究抹布的吸水能力；
（2）分析实验数据知道，棉质抹布的吸水能力最强，所以炎热的夏天，如果人体皮肤被汗浸渍，会让人觉得很不舒服。故从吸水多少这个角度说，应尽量采用棉质类的布料来制作夏装。
五、计算题（本大题共2小题，共13分）
23、（1）500N。（2）1×105Pa。（3）800N。
【解析】
（1）由图象可知：石料的重力G＝1400N，浸没在水中时钢绳对物体的拉力T＝900N，完全浸没后，石料所受的浮力：F浮＝G﹣T＝1400N﹣900N＝500N；
（2）由图象可知：石料从接触水面到沉入水底用时120s﹣20s＝100s，根据v＝可得，河水的深度：h＝vt＝0.1m/s×100s＝10m，河底受到水的压强：p＝ρ水gh=1×103kg/m3×10N/kg×10m＝1×105Pa。
（3）因为滑轮组绳子的股数n＝2，s＝nh，所以η＝==87.5，则石料入水前，吊车绳子自由端的拉力：F==＝800N。
24、（1）55Ω；（2）150s．
【解析】
（1）旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水（图中1位置，没有加热，为冷水档）、温水或热水，当开关处于位置2时，只有电阻R1接入电路，电路电阻最大（大于并联的总电阻），根据P=可知此时功率最小，可见此时放出的是温水；
当开关处于位置3时，电阻R1和R2并联接入电路，根据电阻的并联规律，电路的总电阻最变小，根据P=可知此时功率最大，所以此时放出的是热水；
流出水为温水时接入电阻R1的阻值：R1==55Ω；
（2）开关处于位置3时，两电阻并联，电路的中功率最大，加热时间最短，
R2消耗的功率：P2==2200W，
则最大加热功率为：P并=P温+P2=880W+2200W=3080W；
将2kg水从20℃加热到64℃，水吸收的热量：
Q吸=cmΔt=4.2×103J/（kg•℃）×2kg×（64℃﹣20℃）=3.696×105J；
电热转化效率为80%，则η=，
所以电热水器将2kg水从20℃加热到64℃最短的时间：
t==150s．
答：（1）电热丝R1的阻值为55Ω；
（2）电热水器将2kg水从20℃加热到64℃最短的时间为150s．
六、综合能力题（本大题共3小题，共18分）
25、积水 水面发生镜面发射，地面发生漫反射
【解析】
平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射；迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑. 光路图如图：
水面和地面都反射月光，水面对月光发生的是镜面反射：入射光线是平行光线，反射光线也是平行光线；地面对月光发生的是漫反射：入射光线是平行光线，反射光线不再平行，而是射向各个方向；人看到的明亮程度是由进入人眼睛的光的多少来决定的。
26、（1）16Ω；（2）0.66W；（3）串联一个2Ω的电阻．
【解析】
试题分析：由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）灯泡正常发光时的功率和额定功率相等，根据P=求出灯泡的电阻；
（2）已知滑片在某一点时电压表和电流表的示数，然后灯泡的额定电流比较确定灯泡的发光情况，并根据欧姆定律的变形公式求出R1两端电压，再根据串联电路电压的特点求出电源电压；当P在最右端时，根据欧姆定律的变形公式求出R1两端电压，再利用串联电路电压的特点求出灯泡两端电压，最后利用P=UI求出灯泡的实际功率；
（3）根据题意确定滑动变阻器的位置，然后根据欧姆定律的变形公式求出电路中的总电阻，最后根据串联电路电阻的特点求出串联电阻的阻值．
解：
由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）由P=可得，灯泡正常发光时的电阻：
RL===16Ω；
（2）由P=UI可得，灯泡正常发光时的电流：
IL===0.5A，
P在某一位置时，U2=1V，I=0.5A，则此时灯泡正常发光，并且灯泡两端电压为8V，
由I=可知，电阻R1两端电压：U1=IR1=0.5A×6Ω=3V，
串联电路中总电压等于各分电压之和，
所以电源的电压：U=UL+U1+U2=8V+3V+1V=12V；
当P在最右端时，U2′=8V，I′=0.3A，
则电阻R1两端电压：U1′=I′R1=0.3A×6Ω=1.8V，
灯泡两端的实际电压：UL′=U﹣U1′﹣U2′=12V﹣1.8V﹣8V=2.2V，
灯泡的实际功率：PL′=UL′IL′=2.2V×0.3A=0.66W；
（3）根据题意可知，滑片P在最左端时，灯泡正常发光，
此时电路中的总电阻：R===24Ω，
所以需要在电路中串联定值电阻的阻值：R′=R﹣RL﹣R1=24Ω﹣16Ω﹣6Ω=2Ω．
答：（1）灯泡L正常发光时的电阻是16Ω；
（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率为0.66W；
（3）在电路中串联一个2Ω的电阻．
27、800 100 增加物体重力
【解析】
已知物重和物体被提升高度，根据公式W=Gh可计算出有用功；已知拉力大小，求出拉力移动的距离，利用 可求总功，又知道做功时间，利用求出拉力F的功率；根据机械效率公式的变形可知提高机械效率的方法．
【详解】
（1）做的有用功是： ；
（2）由图知，n=2，s=2h=2×1m=2m， ，拉力F的功率是；
（3）由 可知，增加物体重力、减轻动滑轮的重力、减小摩擦力都可以提高滑轮组的机械效率．
名称
质量/g
温度升高10℃加热时间
温度升高20℃加热时间
温度升高30℃加热时间
牛奶
350
260
520
650
豆浆
350
220
330
550
布料种类
涤纶
麻
棉
杯中所剩水量
最多
较少
最少
布块所含水量
最少
较多
最多
