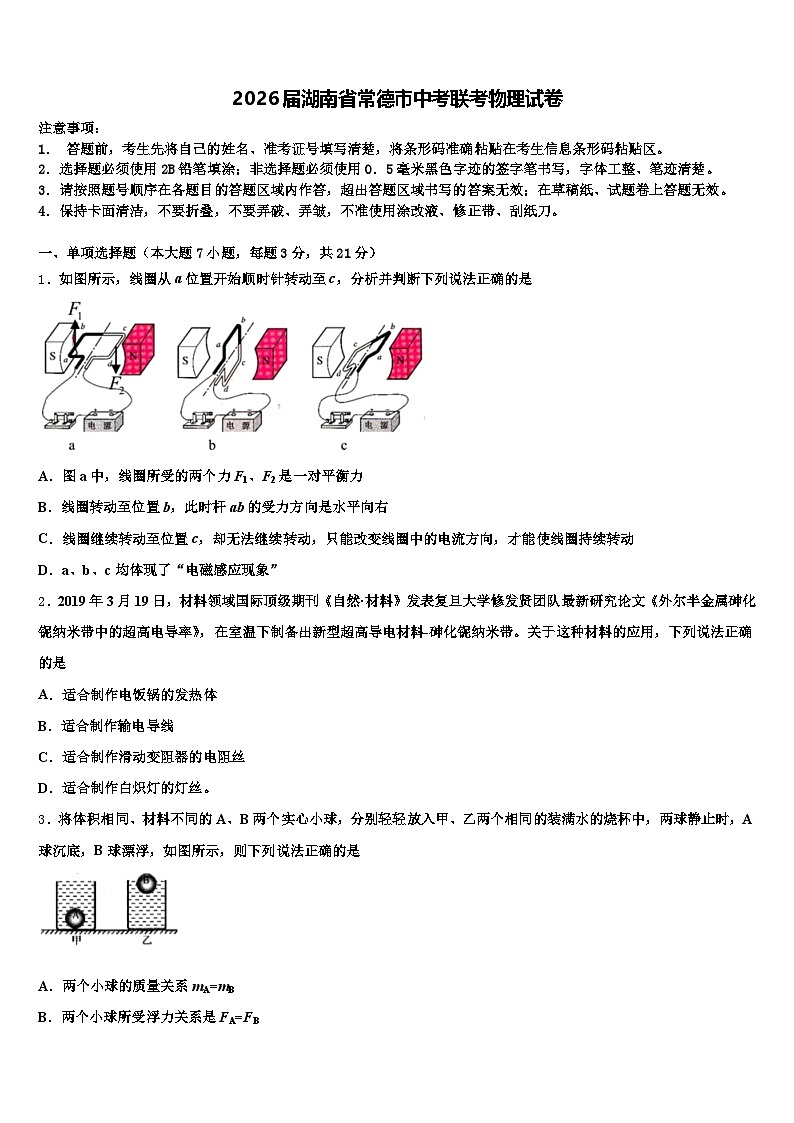

2026届湖南省常德市中考联考物理试卷（含答案解析）

这是一份2026届湖南省常德市中考联考物理试卷（含答案解析），共19页。试卷主要包含了下列关于光现象的说法中正确的是，小明测量食用油密度步骤如下等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，线圈从a位置开始顺时针转动至c，分析并判断下列说法正确的是
A．图a中，线圈所受的两个力F1、F2是一对平衡力
B．线圈转动至位置b，此时杆ab的受力方向是水平向右
C．线圈继续转动至位置c，却无法继续转动，只能改变线圈中的电流方向，才能使线圈持续转动
D．a、b、c均体现了“电磁感应现象”
2．2019年3月19日，材料领域国际顶级期刊《自然·材料》发表复旦大学修发贤团队最新研究论文《外尔半金属砷化铌纳米带中的超高电导率》，在室温下制备出新型超高导电材料-砷化铌纳米带。关于这种材料的应用，下列说法正确的是
A．适合制作电饭锅的发热体
B．适合制作输电导线
C．适合制作滑动变阻器的电阻丝
D．适合制作白炽灯的灯丝。
3．将体积相同、材料不同的A、B两个实心小球，分别轻轻放入甲、乙两个相同的装满水的烧杯中，两球静止时，A球沉底，B球漂浮，如图所示，则下列说法正确的是
A．两个小球的质量关系mA=mB
B．两个小球所受浮力关系是FA=FB

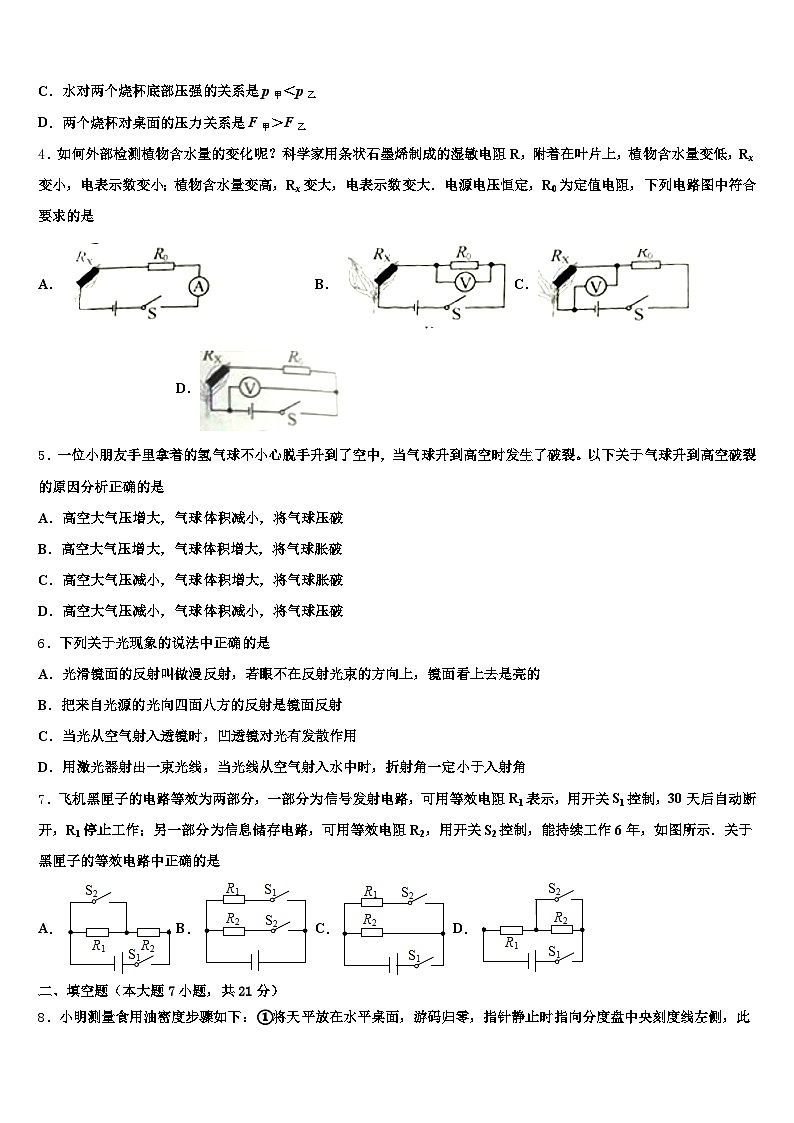

C．水对两个烧杯底部压强的关系是p甲＜p乙
D．两个烧杯对桌面的压力关系是F甲＞F乙
4．如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，Rx变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大．电源电压恒定，R0为定值电阻，下列电路图中符合要求的是
A．B．C．D．
5．一位小朋友手里拿着的氢气球不小心脱手升到了空中，当气球升到高空时发生了破裂。以下关于气球升到高空破裂的原因分析正确的是
A．高空大气压增大，气球体积减小，将气球压破
B．高空大气压增大，气球体积增大，将气球胀破
C．高空大气压减小，气球体积增大，将气球胀破
D．高空大气压减小，气球体积减小，将气球压破
6．下列关于光现象的说法中正确的是
A．光滑镜面的反射叫做漫反射，若眼不在反射光束的方向上，镜面看上去是亮的
B．把来自光源的光向四面八方的反射是镜面反射
C．当光从空气射入透镜时，凹透镜对光有发散作用
D．用激光器射出一束光线，当光线从空气射入水中时，折射角一定小于入射角
7．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是
A．B．C．D．
二、填空题（本大题7小题，共21分）
8．小明测量食用油密度步骤如下：①将天平放在水平桌面，游码归零，指针静止时指向分度盘中央刻度线左侧，此时应将平衡螺母向________(左/右)调节；②天平调好后，在质量为20g的空烧杯内倒入适量油，测得烧杯和油的总质量为19g；③将烧杯内的油倒入量筒，读出量筒内油的体积为20mL．则测得油密度为__________g/cm1．按此方法测得油密度___________(小于/等于/大于)油真实密度。
9．图所示的电阻箱的示数是_____Ω．
10．如图所示，底面积和质量都相同的A、B两容器，分别装有等深、等质量的甲、乙两种液体，放在水平桌面上，则两种液体的密度ρA_____ρB，液体对容器底部的压强pA_____pB，容器对桌面的压强pA′_____pB′（以上三空均填“大于”“等于”或“小于”）．
11．用如图所示的滑轮组将一个重为48N的物体匀速提升0.2m，作用在绳子自由端的拉力为20N，则绳子自由端移动的距离为____m，该滑轮组的机械效率为______。
12．如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为_________极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为_________(任写一种)导致工作电路没有接通。
13．央视二套播出的“寻味顺德”节目深受广大群众喜爱，味道鲜美的豆豉蒸鲮鱼是顺德人民“舌尖上的美食”．刚刚出锅的豆豉蒸鲮鱼满屋飘香是由于分子_____造成的，烹饪过程中其内能是通过_____方式改变的．凉之后的豆豉蒸鲮鱼不是很香了，说明分子热运动的快慢与_____有关．当神舟飞船穿越大气层返回地面时，它表面温度升高，这是通过_____的方式将_____能转化为内能．一酒精和水混合后，总体积会_____，说明_____．
14．有一物体，质量为450g，体积为500cm3，它的密度是_________ kg/m3，将其抛入水中静止后，受到的浮力为_________N。（g取10N/kg）
三、作图题（共7分）
15．如图所示，细线的一端被固定在支架上，另一端连着一个金属小球．用力轻推小球，小球就周期性的摆动起来．请在图中画出小球由A向下摆动到B位置时，小球所受力的示意图．注：忽略空气对小球的影响．
（ ）
16．图中，物体漂浮在水面上，请作出物体受到的重力G和浮力F的示意图．
17．如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）. 请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.
（_____）
四、实验题（本大题共5小题，共20分）
18．如图所示，小明用托盘天平和量筒测量小石块的密度，小明将天平放在水平台面上如图甲所示，他应先_____，再调节平衡螺母，使天平平衡：；天平平衡后，他先用天平测量矿石的质量，示数如图乙所示，则矿石的质量为_____g，然后他用量筒测量矿石的体积_____，示数如图丙所示，由此可得矿石的密度为_____kg/m3
19．小明同学在探究影响浮力大小的因素时，做了如图所示的实验．请你根据小明的实验探究回答下列问题．
在C与E两图中，保持了排开液体的体积不变，研究浮力与_______的关系；根据A与E两图所标的实验数据，可知物体浸没在盐水中所受的浮力为________N．小明对ABCD四个步骤进行了观察研究，发现浮力的大小有时与深度有关，有时与深度又无关．对此正确的解释是浮力的大小随着排开水的体积的增大而_________，当物体完全浸没在水中后排开水的体积相同，浮力的大小与深度___________．在小明实验的基础上，根据有关实验数据，可以计算出盐水的密度为____kg/m1．
20．同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压U0="3.8" V，额定功率在1~1.5 W的范围内。
按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整。小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将_______（选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变_________（选填“亮”或“暗”）。另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是______A，电压表的示数是______V；经分析造成这种现象的原因是___________。小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用（3）小问中所测数据先算出灯泡的电阻RL，再根据P0=计算灯泡的额定功率。按此方法算出灯的额定功率比真实值偏__________（选填“大”或“小”），原因是____________。
21．如图所示是“探究物体动能的大小与哪些因素有关” 的实验装置．
⑴该实验利用了转换法，通过观察_____来判断_____（选填“小球” 或“木块” ）动能的大小；
⑵让同一小球从斜面的不同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系；
⑶换用质量不同的小球，使它们从斜面的_____（选填“相同” 或“不同” ）高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系．
22．在“探究物体动能大小与物体速度、质量关系”的实验中，让小球A从斜面的不同高度由静止开始滚下，撞击水平木板上的木块B，如图。
（1）将小球A放在同一斜面上______（填“相同”或“不同”）高度处由静止释放，目的是使小球在撞击木块B时速度不同，通过实验现象可以得出结论：质量相同的物体，________，动能越大。
（2）通过观察木块B移动的距离长短，来判断小球动能的大小，利用的研究方法是_______（选填“控制变量法”或“转换法”）；若不计空气阻力，水平面绝对光滑，本实验将_______（选填“能”或“不能”）达到探究目的，理由是________。
（3）实验中若小球A释放高度一定，为了防止木块滑出木板，你的措施是_______（增大/减小）木块B的质量。
（4）小明同学联想到以前探究牛顿第一定律时，也用到了斜面，让小车从同一高度下滑，在不同的表面，看滑行的距离远近，最终停下来后，忽略空气阻力不计，小车在三个表面克服摩擦力做功是否相等：_____（选填“相等”或“不相等”）。
五、计算题（本大题共2小题，共13分）
23．下表是某储水式电热水器的铭牌：
已知水的比热容C水=4.2×103J/（kg.0C），水的密度是ρ水=1.0×103kg/m3，根据表中的数据，试求：
(1)电热水器正常工作的电流是多大？（结果保留两位小数）
(2)电热水器里的水刚好是额定容量时，把这些水从20°C加热到50°C，水吸收的热量是多大？
(3)电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要多长的时间？
24．水平地面上的圆桶装有体积为0.01m3的水，圆桶与地面接触面积为0.2m2，g取10N／kg，ρ水=1.0×103kg／m3，桶自重忽略不计．求：
这桶水的质量．这桶水对地面的压强． 如图，若用动滑轮将此桶水匀速提升lm，所用拉力60 N.求动滑轮的机械效率．
六、综合能力题（本大题共3小题，共18分）
25．阅读下面的短文，回答问题．
1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两种不同材料的导线（如铁线和铜线）与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”．
某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
请根据以上资料和数据说明回答下列问题：其它条件不变，只将铁丝换成铜丝，电路电流_____；其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_____；其它条件不变，移去酒精灯，将B 放入另一杯冰水混合物中，稳定后，电路电流_____．（各空格均选填“变大”、“变小”、“不变”、“变为零”）这样的热电偶实际上是一个电源，它的电能是由_____能转化而来．热电偶电路可以把温度信号换成_____信号，利用这种性质可以把热电偶做成_____（写出一种应用）．
26．如图所示，固定在墙上的激光器射出一束光，始终以固定方向射向水平桌面上的平面镜，经平面镜反射，天花板上出现一个光点A．
（1）在图中画出反射光线，并标出反射角r和天花板上光点A的位置．
（________）
（1）在图中画出光点A在平面镜中的像A'．
（3）在桌面的B点用10N的力竖直向下按桌子，桌面的面积为1m1，手与桌面接触面积为0.01m1．
①手对桌面的压强为_________Pa；
②桌面没有明显的形变，观察到什么现象，能证明桌面发生微小形变．
答:__________________
27．电饭煲的原理图如图所示，它有高温、保温两档，通过单刀双掷开关S进行调节，为电热丝。当开关S接高温档时，电路的总功率为1100W，当开关S接保温档时，电路的总功率为22W。电饭煲在高温档时，开关S应与触点___________（选填“1”或“2”接触）。电阻R的阻值___________当电饭煲在高温档正常工作10min，电饭煲产生的热量为___________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．图a中，线圈所受的两个力F1、F2没有作用在同一直线上，不是平衡力，故A错误；
B．线圈转动至位置b，此时杆ab的受力的方向是竖直向上，故B错误；
C．线圈继续转动至位置c，无法继续转动，磁场方向不变而电流方向发生改变，线圈受到磁场力的方向改变，线圈就可以按原方向继续转动，故C正确；
D．a、b、c说明了通电线圈在磁场中受到力的作用，故D错误。
2、B
【解析】
电导率就是电阻率的倒数，在室温下制备出新型超高导电材料-砷化铌纳米带。说明该材料的电阻率非常小，在长度、横截面积、温度相同时，其电阻非常小，不适合制作滑动变阻器的电阻丝，根据焦耳定律，在其他条件相同时，电阻越小，产生的热量越小，故不适合做电饭锅的发热体，也不适合做白炽灯的灯丝，而制作输电线可以减小输电线上的电能损失．
3、D
【解析】
A．A球下沉至容器底部，B球漂浮，所以A球的密度大于水的密度，B球的密度小于水的密度，因此小球的密度大小关系是：ρA>ρB，根据m=ρV可知：质量大小关系是mA>mB，故A错误。
B．由于两个实心小球体积相同，则根据图可知排开水的体积关系：VA排=V球，VB排FB，GB=FB，所以F甲>F乙；故D正确。
4、C
【解析】
A．湿敏电阻Rx与定值电阻R0串联，电流表测串联电路的电流．当Rx变小，电路的总电阻变小，根据欧姆定律可知，电路中电流变大；植物含水量变高，Rx变大，电路的总电阻变大，电路中电流变小；故A不符合题意．
B．湿敏电阻Rx与定值电阻R0串联，电压表测R0两端的电压，当Rx变小，根据串联分压原理，Rx两端电压变小，由串联电路电压关系，定值电阻R0两端电压变大，则电压表示数变大；同理，当Rx变大，则电压表示数变小；故B不符合题意．
C．湿敏电阻Rx与定值电阻R0串联，电压表测Rx两端的电压，当Rx变小，根据串联分压原理，Rx两端电压变小，则电压表示数变小；同理，当Rx变大，则电压表示数变大；故C符合题意为答案．
D．湿敏电阻Rx与定值电阻R0串联，电压表测电源电压，所以电压表示数不变，故D不符合题意．
5、C
【解析】
大气压随着高度的增加而减小，当气球升到高空时，外界的气压减小，内部气压大于外部气压，气球体积增大，将气球胀破．
6、C
【解析】
A．光滑镜面的反射叫做镜面反射，若眼不在反射光束的方向上，镜面看上去是暗的，故A错误；
B．来自光源的光向四面八方的反射是漫反射，故B错误；
C．当光从空气射凹透镜时，出射光线会远离主光轴，说明凹透镜对光有发散作用，故C正确；
D．光从空气斜射入水或其他介质中时，折射角小于入射角，但当光线垂直入射到两种介质的分界面上时，光的传播方向不改变，故D错误。
7、B
【解析】
A图中的开关S1控制整个电路，故不符合题意；B图中两个电阻并联，两个开关各控制一个电阻，并且符合题目中所描述的所有内容，故符合题意；C图中的开关S1控制整个电路，故不符合题意；D图中的开关S1控制整个电路，故不符合题意；故应选B．
二、填空题（本大题7小题，共21分）
8、右； 0.95； 大于。
【解析】
[1]在调节天平平衡螺母时，指针偏向分度盘的哪一侧，就要把平衡螺母向着相反的方向来调，所以偏左应向右来调；
[2]油的质量为：
m=19g-20g=19g，
油的体积为：
V=20cm1，
所以测得油的密度为：
ρ==19g/20cm1=0.95g/cm1；
[1]由于在向量筒倒油时，油不可能全部倒出来，所以体积偏小，故测得的密度大于油真实的密度。
9、2098
【解析】
电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
【详解】
电阻箱的示数：R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．
10、小于 小于 等于
【解析】
由图可知，甲液体的体积大于乙液体的体积，又知两种液体质量相等，根据可知，两种液体的密度ρA小于ρB；
A容器上宽下窄，液体对容器底部的压力小于液体的重力；
B容器为柱状容器，液体对容器底部的压力等于液体的重力；
比较可知，A容器中液体对容器底部的压力较小，两容器底面积相同，根据压强定义式p＝可知，A容器中液体对容器底部的压强较小，即pA小于pB．
容器对桌面的压力等于容器重与液体重之和，两容器的质量相等，液体的质量相等，则两容器的总重相等，故两容器对桌面的压力相等，即FA等于FB．
两容器对桌面的压力相等，底面积相等，根据p＝可知，两容器对桌面的压强相等，即pA′等于pB′．
11、0.6； 80%
【解析】
由图示可知，承担物重的绳子段数n=3，则绳子自由端移动的距离：s=nh=3×0.2m=0.6m，该滑轮组的机械效率：η=W有/W总×100%=G/nF×100%=48N/60N=80%。
12、S(或南) 控制电路电源电压太小
【解析】
如图根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指所指的右端即为螺线管的N极，故电磁铁左端为S极。
如图的自动报警器，要能正常工作，当温度达到设定值时，电磁铁中有电流通过，产生磁性，将衔铁吸到左侧将工作电路接通，电铃响；
若在使用中发现，电铃没有报警。可能的原因有：控制电路部分电流小，电磁铁产生的磁性小，即控制电路电源电压太低；也可能衔铁触点接触不良，造成断路，电铃不响等。
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上。
13、无规则运动 热传递 温度 做功 机械 减小 分子间存在间隙
【解析】
刚出锅的豆豉蒸鲮鱼满屋飘香，这是因为组成物质的分子不停地做无规则运动造成的；在烹饪过程中，内能的增加是通过热传递方式实现的；因为温度越低，分子热运动越慢，故变凉之后的豆豉蒸鲮鱼不是很香了．当飞船穿越大气层返回地面时，飞船和大气摩擦生热，飞船表面温度升高，这是通过克服摩擦做功的方式使其内能增加的，在此过程中把飞船的机械能转化为内能．酒精和水混合后，总体积会减小，这说明分子间存在间隙．
14、0.9×103 4.5
【解析】
物体的密度：
物===0.9g/cm3=0.9103kg/m3；
物水，因此将其抛入水中静止后，物体处于漂浮状态，浮力等于重力，即F浮=G=mg=45010-3kg10N/kg=4.5N；
三、作图题（共7分）
15、
【解析】
忽略空气对小球的影响，小球由A向下摆动到B位置时，共受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力．如图所示：
．
16、
【解析】
当物体漂浮时，浮力等于重力，重力的方向总是竖直向下和浮力的方向总是竖直向上，过重心作竖直向下的重力和竖直向上的浮力，如图：
点睛：本题考查的是重力、浮力的示意图画法，注意同一个物体受到多个力时，作用点画在重心位置，不是同一个物体受到的力，作用点要画在实际位置；需要记清各种力的方向并且用线段的长短表示力的大小。
17、
【解析】
解答：已知小磁针右端为N极，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由电流表的接线柱可知，电流从螺线管的右端流入，即电源右端为正极，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，则线圈的绕法如图所示
四、实验题（本大题共5小题，共20分）
18、将游码移到零刻度线处 52.2 20cm3 2.61×103
【解析】
调平前，将天平放在水平台面上，并将游码拨到标尺左端的零刻度线处，再调节平衡螺母，使天平平衡；由图乙可知，矿石的质量为m=50g+2.2g=52.2g，由图丙可知，矿石的体积为V=40ml-20ml=20ml=20cm3，矿石的密度为ρ==2.61g/cm3=2.61×103kg/m3。
19、液体密度 2.4 增大 无关 1.2×101
【解析】
(1) [1]观察C与E两图，发现只有物体浸入液体的密度发生了变化，故它研究的是浮力的大小与液体密度的关系；
[2]根据A与E两图可知，物体在空气中时测力计的示数为8N，在盐水中测力计的示数为5.6N，故物体在盐水中受到的浮力为
F浮盐=8N－5.6N=2.4N；
(2) [1][4]浮力的大小随着排开水的体积的增大而增大，当排开水的体积相同时，浮力的大小与深度无关；
(1) [5]由图C可知，物体全部浸没在水中时的测力计示数为6N，太可计算出物体在水中时的浮力为
F浮水=8N－6N=2N，
则由F浮盐=2.4N，可得ρ盐水gV排=2.4N，由F浮水=2N，可得ρ水gV排=2N，联立两式，解之得ρ盐水=1.2×101kg/m1．
20、 变大 亮 0.2 10 电压表选错量程 大 灯丝电阻随温度升高会增大
【解析】
（1）根据电路图，电压表并联在小灯泡两端，开关连接滑动变阻器上接线柱，答案如图。
（2）滑片P向B端移动，电阻变小，电流变大，小灯泡实际功率变大，小灯泡的亮度将变亮。
（3）电流表所用量程为0~0.6A，电流表示数为0.2A，因为小灯泡的额定电压为3.8V，所以电压表所用量程为0~15V，此时电压表的读数为10V，大于电源电压，造成这一现象的原因是电压表选错量程。
（4）因为灯丝电阻随温度升高会增大，在（3）中测得的电阻比小灯泡正常发光电阻小，所以按此方法算出灯的额定功率比真实值偏大。
21、木块移动的距离 小球 速度 相同 质量
【解析】
(1)实验利用了转换法，实验中通过观察木块移动的距离来判断小球动能的大小．
(2)从不同高度滚下，小球到达水平面的速度不同，目的是为了探究动能大小与速度的关系．
(3)如果用质量不同的小球，要使它们从斜面上相同高度释放，探究动能与质量的关系．
22、不同 速度越大 转换法 不能 木块做匀速直线运动，无法比较木块移动距离的远近 增大 相等
【解析】
（1）为了使小球到达水平面时的速度不同，让小球A从不同的高度由静止开始滚下，研究小球动能的大小是否与速度有关；可以得出的结论是：当质量一定时，速度越大，动能越大；
（2）实验中通过观察木块B移动的距离长短，来判断小球动能的大小，这里用到的物理学研究问题的方法是转换法；若水平面绝对光滑，则木块运动时不受摩擦力作用，撞击后将保持匀速直线运动，不能通过木块移动的距离长短来判断小球动能的大小，所以本实验将不能达到探究目的；
（3）若小球A释放高度一定，为了防止木块滑出木板，可以增大木块B的质量，从而增大木块B受到的摩擦力，减小木块在木板上滑行的距离；
（4）让小车从同一高度（由静止）下滑，小车的质量和高度不变，小车的重力势能相同，下滑到水平面时的动能也相同，在不同的材料表面上运动时，最终停下来后，动能全部转为内能，克服摩擦力做了多少功就有多少动能转化为内能，所以，在三个表面克服摩擦力做功相同。
五、计算题（本大题共2小题，共13分）
23、（1）9.09A；（2）5.04×106J．（3）3150s．
【解析】
（1）已知电热水器的额定电压和额定功率，根据公式可求该电热水器正常工作时的电流；
（2）已知水的密度和额定容量，根据求水的最大质量，根据公式可求吸收的热量。
（3）由求加热这些水需要的时间：
【详解】
（1）由表中数据可知，电热水器的额定功率为2000W，额定电压为220V，根据可得，该电热水器正常工作时的电流：；
（2）已知热水器的容量为40L，则盛满水的质量：，把这些水从20℃加热到50℃吸收的热量：。
（3）电热水器正常工作时放出的热量80%被水吸收，由可得，加热这些水需要的时间：。
答：（1）电热水器正常工作的电流是9.09A；
（2）电热水器里的水刚好是额定容量时，把这些水从20℃加热到50℃，水吸收的热量是5.04×106J。
（3）电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要3150s。
本题考查电功率、密度、热量和效率公式的运用，从表中获取有效信息是关键。
24、（1）10kg （2）500Pa （3）83.3%
【解析】
试题分析：（1）已知水的体积，由密度公式的变形公式可以求出水的质量．
（2）根据G=mg可求得这桶水所受的重力，桶自重忽略不计，水桶对地面的压力和水的重力相等，根据G=mg求出其大小，再根据压强公式求出对地面的压强．
（3）由图知，使用滑轮组承担物重的绳子股数n=3，s=3h，利用η====求机械效率．
解：
（1）水的体积V=0.01m3，
由ρ=可得，水的质量：
m=ρV=1×103kg/m3×0.01m3=10kg；
（2）这桶水所受的重力：
G=mg=10kg×10N/kg=100N
桶自重忽略不计，水桶对地面的压力：
F=G=100N，
对地面的压强：
p===500Pa；
（3）由图知，承担物重的绳子股数n=3，则：
η=====×100%≈83.3%．
答：（1）这桶水的质量为10kg．
（2）桶对地面的压强为500Pa．
（3）滑轮组的机械效率为83.3%．
六、综合能力题（本大题共3小题，共18分）
25、（1）变为零 变小 变为零 （2）内 （3）电 温度计（合理即可）
【解析】
（1）其它条件不变，将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流，因此电路中的电流将变为零；其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；（2）要产生热电流，必须存在温度差，说明热电偶是将内能转化为电能的装置；（3）根据热电流的特点及产生条件可知，电流的大小直接反映了两接点间温度差的大小，因此，我们可以从中得到启示：可将电流表改装成温度计，控制两接点中的一个点的温度不变，将另一个点的温度作为被测温度，即可通过电表反映出其温度值的大小．即其可行的应用为：可制成温度计．故答案为（1）变为零；变小；变为零；（2）内；（3）电；温度计．
26、 1000 按桌子时，天花板光点A（或像A’）会发生偏移
【解析】
（1）过入射点用虚线作垂直于镜面的垂线即法线，根据反射角等于入射角用实线作出反射光线并用箭头表示传播方向，反射光线与天花板的交点用A点标注．如下图：
（1）过点A用虚线作镜面的垂线并延长，根据像到镜面的距离与物到镜面的距离相等，在镜面下方取点A'，使A'到镜面的距离等于A到镜面的距离．如上图：
（3）①受力面积为手与桌面接触面积0.01m1，则手对桌面的压强为p===1000Pa；
②受压桌子时，虽然桌面没有明显的形变，但观察到天花板上的光点A会发生偏移，则能证明桌面发生了微小形变．
27、2
【解析】
（1）由可知，在电压U一定时，电阻R越小，电功率越大，由电路图可知，S应接2触点时，电阻R被短路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温档。
（2）等效电路图如图。
高温档（S与触点2接触）
保温档（S与触点1接触）
根据，可得
（3）
电饭煲产生的热量为
答：（1）电饭煲在高温档时，开关S应与触点2接触；（2）电阻R的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J；
表面
毛巾
棉布
木板
摩擦力
最大
较大
最小
小车运动距离
最近
较远
最远
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
