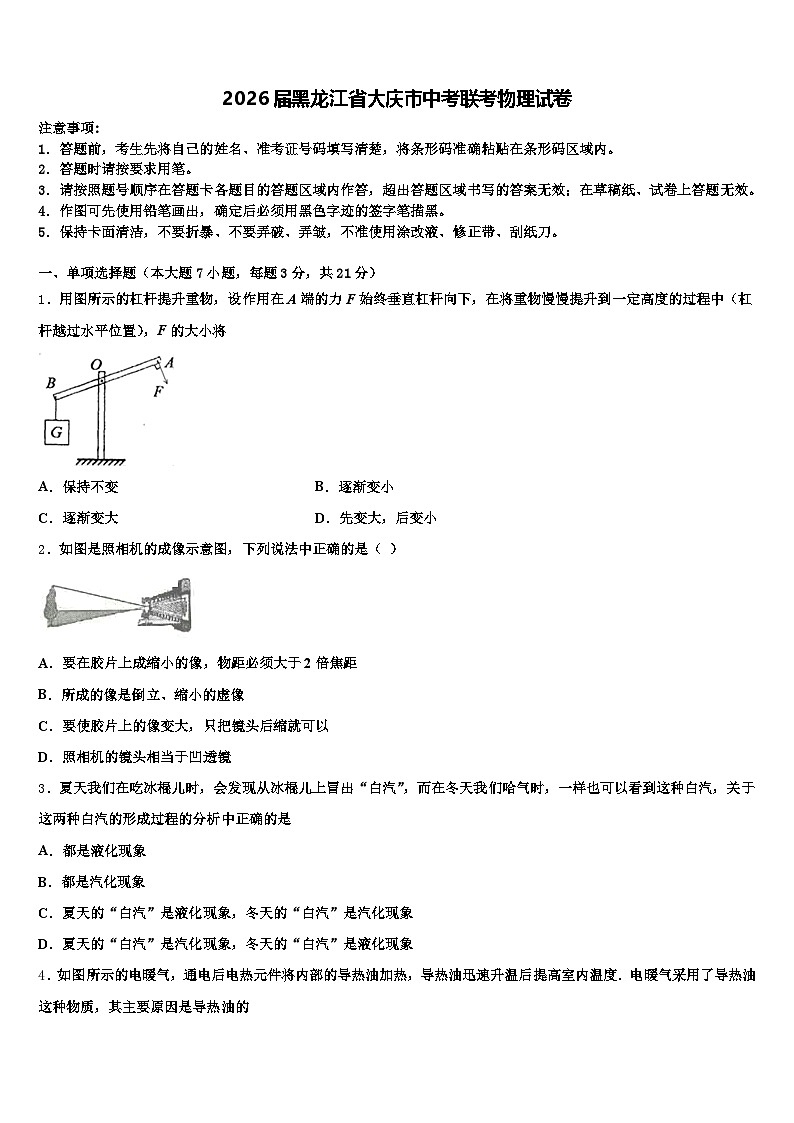

2026届黑龙江省大庆市中考联考物理试卷（含答案解析）

这是一份2026届黑龙江省大庆市中考联考物理试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．用图所示的杠杆提升重物，设作用在A端的力F始终垂直杠杆向下，在将重物慢慢提升到一定高度的过程中（杠杆越过水平位置），F的大小将
A．保持不变B．逐渐变小
C．逐渐变大D．先变大，后变小
2．如图是照相机的成像示意图，下列说法中正确的是（ ）
A．要在胶片上成缩小的像，物距必须大于2倍焦距
B．所成的像是倒立、缩小的虚像
C．要使胶片上的像变大，只把镜头后缩就可以
D．照相机的镜头相当于凹透镜
3．夏天我们在吃冰棍儿时，会发现从冰棍儿上冒出“白汽”，而在冬天我们哈气时，一样也可以看到这种白汽，关于这两种白汽的形成过程的分析中正确的是
A．都是液化现象
B．都是汽化现象
C．夏天的“白汽”是液化现象，冬天的“白汽”是汽化现象
D．夏天的“白汽”是汽化现象，冬天的“白汽”是液化现象

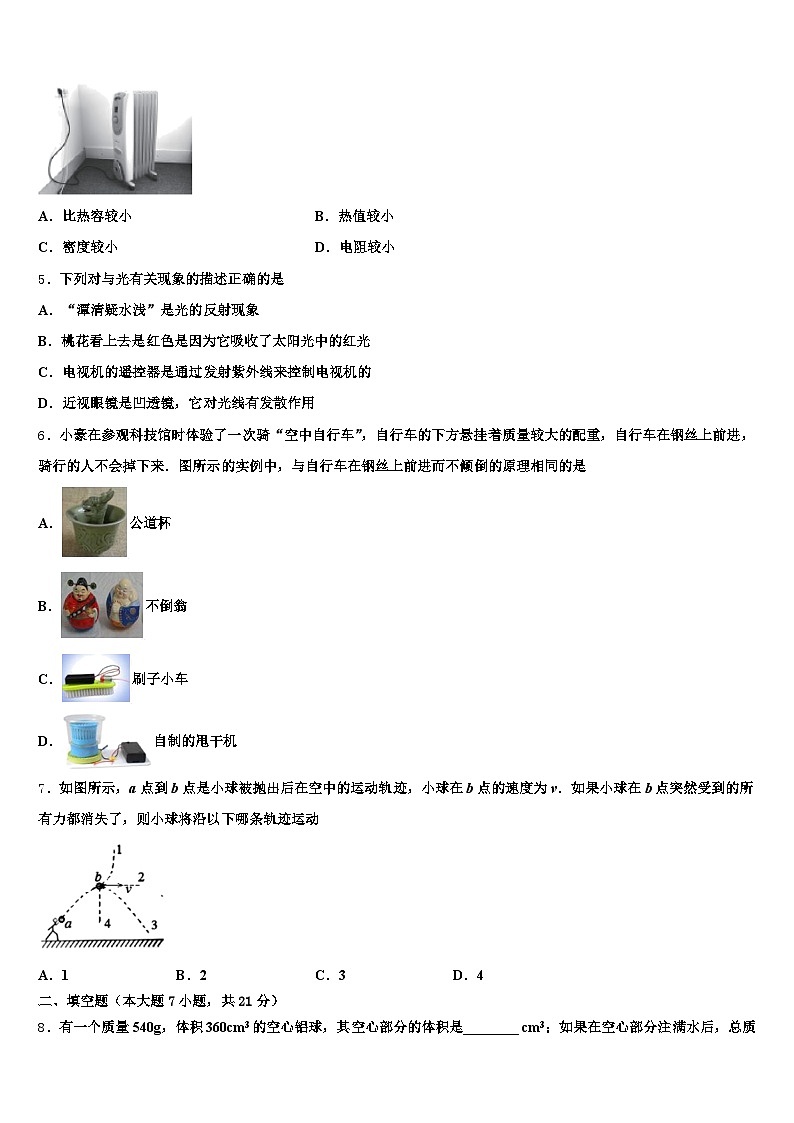

4．如图所示的电暖气，通电后电热元件将内部的导热油加热，导热油迅速升温后提高室内温度．电暖气采用了导热油这种物质，其主要原因是导热油的
A．比热容较小B．热值较小
C．密度较小D．电阻较小
5．下列对与光有关现象的描述正确的是
A．“潭清疑水浅”是光的反射现象
B．桃花看上去是红色是因为它吸收了太阳光中的红光
C．电视机的遥控器是通过发射紫外线来控制电视机的
D．近视眼镜是凹透镜，它对光线有发散作用
6．小豪在参观科技馆时体验了一次骑“空中自行车”，自行车的下方悬挂着质量较大的配重，自行车在钢丝上前进，骑行的人不会掉下来．图所示的实例中，与自行车在钢丝上前进而不倾倒的原理相同的是
A．公道杯
B．不倒翁
C．刷子小车
D．自制的甩干机
7．如图所示，a点到b点是小球被抛出后在空中的运动轨迹，小球在b点的速度为v．如果小球在b点突然受到的所有力都消失了，则小球将沿以下哪条轨迹运动
A．1B．2C．3D．4
二、填空题（本大题7小题，共21分）

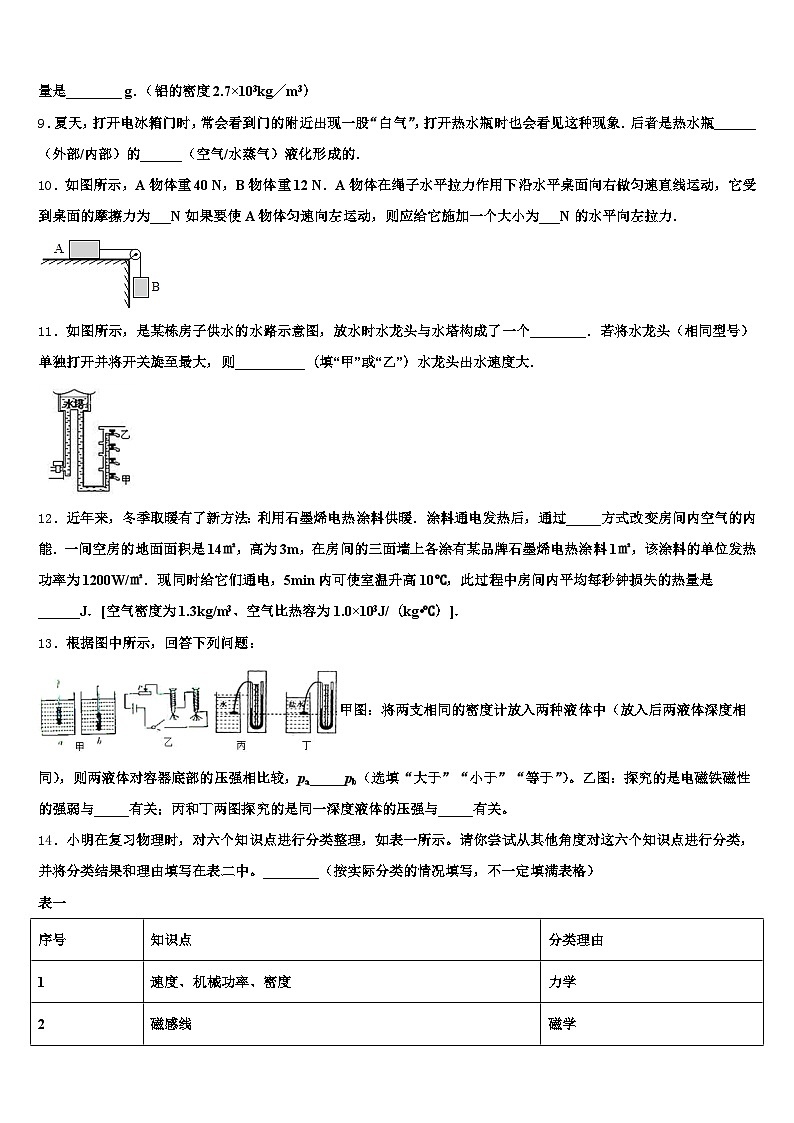

8．有一个质量540g，体积360cm3的空心铝球，其空心部分的体积是________ cm3；如果在空心部分注满水后，总质量是________ g．（铝的密度2.7×103kg／m3）
9．夏天，打开电冰箱门时，常会看到门的附近出现一股“白气”，打开热水瓶时也会看见这种现象．后者是热水瓶______（外部/内部）的______（空气/水蒸气）液化形成的．
10．如图所示，A物体重40 N，B物体重12 N．A物体在绳子水平拉力作用下沿水平桌面向右做匀速直线运动，它受到桌面的摩擦力为___N如果要使A物体匀速向左运动，则应给它施加一个大小为___N的水平向左拉力．
11．如图所示，是某栋房子供水的水路示意图，放水时水龙头与水塔构成了一个________．若将水龙头（相同型号）单独打开并将开关旋至最大，则__________（填“甲”或“乙”）水龙头出水速度大．
12．近年来，冬季取暖有了新方法：利用石墨烯电热涂料供暖．涂料通电发热后，通过_____方式改变房间内空气的内能．一间空房的地面面积是14㎡，高为3m，在房间的三面墙上各涂有某品牌石墨烯电热涂料1㎡，该涂料的单位发热功率为1200W/㎡．现同时给它们通电，5min内可使室温升高10℃，此过程中房间内平均每秒钟损失的热量是______J．[空气密度为1.3kg/m3、空气比热容为1.0×103J/（kg•℃）]．
13．根据图中所示，回答下列问题：
甲图：将两支相同的密度计放入两种液体中（放入后两液体深度相同），则两液体对容器底部的压强相比较，pa_____pb（选填“大于”“小于”“等于”）。乙图：探究的是电磁铁磁性的强弱与_____有关；丙和丁两图探究的是同一深度液体的压强与_____有关。
14．小明在复习物理时，对六个知识点进行分类整理，如表一所示。请你尝试从其他角度对这六个知识点进行分类，并将分类结果和理由填写在表二中。________（按实际分类的情况填写，不一定填满表格）
表一
表二
三、作图题（共7分）
15．如图所示，用羊角锤拔钉子，请画出在A点所用最小力的示意图。
（________）
16．请在图中画出正在水中下沉的物块（物块未接触容器底）所受力的示意图．
17．请根据图中小磁针静止时的指向，标出通电螺线管中的电流方向。
（______）
四、实验题（本大题共5小题，共20分）
18．小明手里有一个标有“3.8V”字样的小灯泡，他想知道小灯泡正常工作时的电阻，于是从实验室找来了一块电压表，一个滑动变阻器，一个已知阻值为R0的定值电阻，一个电源（电压保持不变），以及若干导线和开关。请你利用上述器材设计实验，测出小灯泡正常工作时的电阻Rx阻值。要求：画出实验电路图；写出主要的实验步骤和需要测量的物理量；写出Rx的数学表达式（用已知量和测量量表示）。
19．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
请根据图甲电路图用笔画线代替导线将答题卡中图示实物连接成完整电路（导线不允许交叉）；在图乙中，闭合开关前滑动变阻器的滑片应移到_____（选填“A”或“B”）端；连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是_____
A．电流表坏了B．滑动变阻器短路 C．电阻处接触不良D．电阻短路排除电路故障进行实验，多次改变R的阻值，并调节滑动变阻器，使电压示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为_____；
（5）分析实验数据可得实验结论：_____；本实验采用的方法是控制变量法，在探究“焦耳定律“的实验时也采用了这个方法，即：在探究电流通过导体产生的热量与通电时间的关系时，就应该控制_____ 和电流不变。
20．探究利用动滑轮提升重物，“动滑轮的机械效率跟动滑轮所受重力是否有关？”的实验时，小明选用带横杆的铁架台、刻度尺、弹簧测力计、细绳，另外还有钩码一盒、质量不等的滑轮 2 个，滑轮的轮与轴之间的摩擦很小，可忽略不计。
以下是他的部分实验步骤，请你帮他补充完整：
①用调好的弹簧测力计分别测出对一个钩码的拉力、一个动滑轮所受的重力，分别用 T、G 动表示。如图所示组装实验器材，用弹簧测力计______拉绳子自由端，绳子自由端所受拉力用 F 表示，绳子自由端移动的距离用 S 表示，钩码上升的高度用 h 表示。用弹簧测力计测出 F，用刻度尺分别测出 s、h．并把测量数据记录在表格中；
②用弹簧测力计测出另一动滑轮所受重力 G 动，保证________不变，仿照步骤①分别测量对应的T 、G 动、F、s、h并把测量数据记录在表格中。利用公式；计算两次实验动滑轮的机械效率η，由η1______η2（选填“＝”或“≠”），可以得出“动滑轮的机械效率跟动滑轮所受重力有关”。实验记录表
21．为了研究物质的某种性质，小刚用水和酒精进行了实验探究．实验时他用天平和量筒分别测出了两种物质的质量和体积，数据如下所示．
（1）小刚同学已经在坐标纸上画出了酒精的质量随体积变化的图象，如图所示．请在图上画出水的质量随体积变化的图象．
（_____）
（2）小刚仔细地分析了两种物质的质量与体积的比值关系，归纳出了以下的结论：
①分析表1或表2中的数据，可以归纳出结论：同种物质， ________．
②分析表1和表2中的数据，可以归纳出结论：不同物质 ________，
22．如图甲所示是测量定值电阻Rx阻值的实验电路，器材可以满足实验要求．
(1)同学们按照电路图正确连接电路后，闭合开关，改变电阻Rx两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整．
(2)同学们又设计了两种测量方案，方案中定值电阻的阻值为R1．
①方案一：闭合开关S，如果电压表V1和V2的读数分别为Ul和U2，则电阻Rx的阻值表达式为Rx=__________________．扬州大学附属中学东部分校姜雪峰编制
②方案二：电路中Rx≠R1，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的I2；由I1R1= I2Rx可得Rx=I1R1/I2．请判断结果是否正确并简要说明理由：____________________________
五、计算题（本大题共2小题，共13分）
23．某简易电吹风简化电路如图所示，其主要技术参数如下表，在家庭电路使用中：
（1）当电吹风吹冷风时，通过电动机的电流多大？若电动机电阻R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？
（2）当电吹风吹热风时，电热丝R2的电功率是多少瓦？电热丝R2的电阻值是多少欧？
24．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：
1h轿车发动机所做的功。该轿车静止时对水平路面的压强。若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
六、综合能力题（本大题共3小题，共18分）
25．“炖汤”因味道好而深受人们喜爱．“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离加热． 煲盖与煲的缝隙间冒出大量的“白气”，这“现象如何形成？煲盖跳动是什么能转化为什么能？为什么盅内的汤不会沸腾？
26．图1是一款家用小型烤面包片的电烤炉，其额定功率为800W．它内部的简化电路如图2，发热体由两根完全相同的电热丝组成（不考虑温度对电阻的影响）．
（1）该电烤炉正常工作5min，电热丝放出的总热量是多少？
（2）小华只想让一根电热丝工作，她在图2中的a、b两点间接入一个开关S1．请你通过计算说明，若开关S、S1均闭合时，对电热丝的使用寿命会造成什么影响？
（3）小华最终将电烤炉内部电路改造为图3，其中R3＝R2．当开关S、S1、S2均闭合时，电烤炉的功率仍为800W，则电热丝R3的阻值应为多少？
27．如图(a)所示，电源电压为6伏且保持不变，电阻R1阻值为10欧，电流表A和A1是两个相同的电表。闭合电键S后，电流表A的示数如图(b)所示。求：
通过R1的电流I1。通电10秒钟电流通过R2所做的功。现用标有“60Ω 3A”和“20Ω 2A”字样的滑动变阻器，则当选用标有哪种字样的滑动变阻器替换R1，将电流表A1串联接入_____点处时(选填“M”成“N")，在移动变阻器滑片P的过程中能使电流表A1与A示数的比值最小，求电流表A1与A示数的最小比值及此时滑动变阻器消耗的功率P。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
根据题意知道，当慢慢提升重物不越过水平位置时，重力（阻力）不变，阻力臂增大（水平时最大），动力臂不变，即G不变、L1不变，L2增大，由于FL1＝GL2，所以力F逐渐变大；当杠杆越过水平位置时，阻力和动力臂还是不变，但是阻力臂变小，由于FL1＝GL2，所以动力F减小；综上所述，动力F先变大后减小．
2、A
【解析】
试题分析：当物距大于二倍焦距时，所成的像是倒立缩小的实像，故A正确；照相机所成的像是实像，故B错；当镜头后缩时，物距更大，所成的像要变小，故C错；照相机的镜头相当于凸透镜，故D错；应选A．
【考点定位】凸透镜成像
3、A
【解析】
试题分析：解决此题的关键是知道物态变化的名称，物质从固态变为液态的过程是熔化，物质从液态变为固态是凝固，物质从液态变成气态称为汽化，物质从气态变成液态称为液化，物质直接从固态变成气态的现象称为升华，物质直接从气态变为固态是凝华．
解：
夏天空气中有大量的水蒸气，水蒸气遇到冷的冰棍液化形成小水滴，即“白气”；
冬天，嘴里呼出的“白气”，是由嘴中呼出的水蒸气遇冷发生液化而形成的小水珠；
因此二者都属于液化现象．
故选A．
【点评】该题通过生活中的各种现象考查了学生对物态变化的理解情况，解题的关键是先搞清楚变化前后物体的状态，再确定物态变化名称．
4、A
【解析】
因为电暖气是利用电流的热效应来供热的，油的比热容较小，升温较快；故A正确．
5、D
【解析】
A. 潭清疑水浅”是由于光的折射引起的，光从水中射向空气中时由于折射角大于入射角，看起来水底好像变浅了，故A错误；
B. 不透明物体的颜色是由它反射的色光的颜色决定，桃花呈现是红色是因为它反射了太阳光中的红、而把其他颜色的光全部吸收，故B说法错误；
C. 电视机的遥控器通过发出不同的红外线来实现对电视机的遥控，故C说法错误；
D. 近视眼是由于眼睛对光的汇聚能力过强，从而使像成在视网膜前边，所以近视眼镜是对光线有发散作用的凹透镜，故D说法正确，符合题意。
6、B
【解析】
“空中自行车”的下方悬挂着质量较大的配重，这样能降低重心，提高稳度；
A、公道杯是利用大气压来工作的，故A错误；
B、不倒翁就是利用降低重心的方法来提高稳度的，故B正确；
C、刷子小车在工作时，利用的电能转化为机械能，故C错误；
D、自制的甩干机利用的是离心力，故D错误．
7、B
【解析】
根据牛顿第一定律可知，正在运动的物体，所受的外力如果同时消失，物体将保持外力消失瞬间的速度和方向永远运动下去；当小球被抛出后运动到最高点b时，小球在水平方向上有一定的速度v，所以，若小球在b点受到的所有力都消失时，由牛顿第一定律可知，小球将会沿水平方向（即轨迹2）做匀速直线运动．
二、填空题（本大题7小题，共21分）
8、160 700
【解析】
铝球实心部分体积为：，则空心部分的体积是：360cm3-200cm3=160cm3；空心部分注满水，水的质量为：m水=，1g/cm3×160cm3=160g，则总质量为540g+160g=700g。
9、内部 水蒸气
【解析】
打开冰箱门时冒“白气”，其原理是冰箱门附近空气中的水蒸气遇到冰箱中的冷空气液化形成的小水滴形成的；热水瓶口出现“白气”，是热水瓶中水蒸气遇到较冷的空气液化形成的小水滴。
10、12 24
【解析】
[1]A物体向右匀速运动所受的力为平衡力，这时它受到两个力相等，所以摩擦力等于绳子的拉力也就是B物体的重力为12N；
[2]要想让A物体匀速向左运动，就必须克服摩擦力和B物体的重力，所以此时的拉力为24N．
11、连通器 甲
【解析】
（1）水塔上端是开口的，放水时水龙头也是开口的，它们通过水管相连，所以是一个连通器；如茶壶、船闸等都属于连通器；
（2）因为液体压强随深度的增加而增大，甲处到液面最高处的相对高度大，即液体深度大，所以压强大，水流速度大．
12、热传递 4.494×106
【解析】
水地暖改变房间内的温度是通过能量的转移，故发生了热传递；已知该涂料的单位发热功率为1200W/㎡．空房的地面面积是14㎡，则P=1200W/㎡×14㎡=1.68×104W，由P=W/t可得，消耗总电能，W=Pt=1.68×104W×5×60s=5.04×106J，由ρ=m/V可得，m空气=ρ空气V=ρ空气Sh=1.3kg/m3×14㎡×3m2=54.6kg，空气吸收的热量Q吸=c空气m空气△t=1.0×103J/（kg•℃）×54.6kg×10℃=5.46×105J；损失的热量Q损失=W﹣Q吸=5.04×106J﹣5.46×105J=4.494×106J．
13、＞ 线圈匝数 液体密度
【解析】
（1）由图甲知道，密度计放入两种液体中都是漂浮状态，漂浮时浮力等于其重力，即两支相同的密度计所受浮力相等，又因为密度计排开液体的体积是V排a＜V排b，由F浮＝ρ液V排g知道，液体的密度ρa＞ρb，又因为p＝ρgh，两液体深度相同，所以两液体对容器底部的压强是：pa＞pb。
（2）由于乙图中两电磁铁串联，控制电流相同，改变电磁铁匝数的多少，根据吸引大头针数目的多少探究磁性的强弱，所以此实验装置探究的是电磁铁磁性强弱和线圈匝数的关系；
（3）观察丙、丁两图，液体密度不同，探头在液体中的深度相同，U型管中液面的高度差不同，由此可知液体压强与液体的密度有关；
14、第一组比热容，密度；都与物质本身有关
第二组磁感线，光线；都是物理模型
第三组机械功率，速度；都与快慢有关
【解析】
通过分析可知密度、比热容都是物质本身的一种属性，都可以用来鉴别物质，它们可以归纳为一类；速度是表示物体运动快慢的物理量，机械功率是表示机械做功快慢的物理量，故速度、机械功率可以归纳为一类；磁感线是人们为了研究磁场时能形象的表达而画出来的，光线是在研究光路是画出来的，故磁感线、光线可归纳为物理模型一类。
三、作图题（共7分）
15、
【解析】
力臂越长越省力，最长的力臂即支点与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可。如图所示：
16、如下图所示
【解析】
试题分析：物体A受到重力和浮力作用，作用点都在物体重心，重力从重心竖直向下画，标出符号G，浮力从重心竖直向上画，标出符号F，注意物体下沉，重力大于浮力，重力的长度大，如上图所示．
【考点定位】力的示意图
17、如图所示
【解析】
根据磁极间的相互作用规律判断可知通电螺线管的左端为N极，再根据右手螺旋定则可判断出电流由螺线管的右侧流入，左侧流出．
四、实验题（本大题共5小题，共20分）
18、（1）（2）见解析（3）
【解析】
根据题中“请你利用上述器材设计实验，测出小灯泡正常工作时的电阻Rx阻值”可知，本题考查特殊方法测灯泡的电阻。根据实验目的和实验器材画出电路图，设计实验步骤，根据计算出灯泡正常发光时的电阻Rx阻值；
【详解】
（1）由题，没有电流表的情况下，利用定值电阻和电压表代替电流表与灯泡串联，首先使灯泡两端的电压等于3.8V，然后测出此时定值电阻两端的电压，便可求出电路中的电流，根据计算出灯泡正常发光时的电阻Rx阻值；电路图如下：
（2）实验步骤：
①按照电路图连接电路
②闭合开关S1和S2，调节滑动变阻器的滑片P，使电压表的示数为小灯泡的额定电压U额=3.8V
③保持滑片P不动，闭合开关S1和S3，记下此时电压表的示数U
（3）灯泡正常发光时，定值电阻R0两端的电压：U0＝U﹣U额＝U﹣3.8V，
通过灯泡的电流：，
所以灯泡正常发光时的电阻Rx阻值
。
19、 A C 0.12A 电压一定时，导体中的电流与其电阻成反比 电阻
【解析】
（1）电压表并联在电阻两端，滑动变阻器串联在电路中，接线要按照“一上一下”的原则，连接电路图如下：
（2）为保护电路，开闭合开关前，滑动变阻器的滑片在阻值最大处，即A端；
（3）电流表无示数，说明电路为断路或电流表坏了，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明电流表没坏且电压表的两端和电源的两端相连，说明电压表以外无断路，故是电阻处接触不良或断路，故ABD错误，C正确；
（4）图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；
（5）分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压一定时，导体中的电流与其电阻成反比。
（6）为了研究电流通过导体产生的热量跟通电时间的关系，应控制电阻和电流不变，改变通电时间。
20、竖直向上匀速 钩码所受重力 ≠
【解析】
（1）①用弹簧测力计竖直向上匀速拉绳子自由端，系统处于平衡状态，此时测力计的示数与拉力大小才相等；
②用弹簧测力计测出另一动滑轮所受重力G动，保证钩码所受重力不变，仿照步骤①分别测量对应的T、G动、F、s、h．并把测量数据记录在表格中。
（2）动滑轮的机械效率：，动滑轮重不同，F不同，故η不等；可以得出“动滑轮的机械效率跟动滑轮所受重力有关”。
21、 质量与体积的比值相同 质量与体积的比值不同
【解析】
(1)根据表中水的三组数据，在图象上把对应的三个点找出来，然后把三个点连起来。如图所示：
(2)分析表中水和酒精的数据，可以发现：同种物质，质量和体积是成正比的，即质量与体积的比值相同；
(3)分析表中的数据第一次、第二次或第三次，可以发现：体积相同的不同物质，质量不同，即质量与体积的比值不同。
22、（1）1.51（或1.5） 3.21（或3.2） 3.18 （2）①U2R1/U1 ②该方案不正确，滑动变阻器接入电路的阻值不为1时，两种情况下RX和R1两端的电压不相等．
【解析】
（1）由图乙可知，此时电流I2=1.5A，阻值，
测量结果为：．（2）①流过电路的电流，由得Rx的阻值，②该方案不正确，因为：在串联电路中，用电器两端电压与其阻值成正比，当开关S由a拨到b时，电阻R1和RX两端的电压不相等，所以实验过程中没有保持Rx和R1两端的电压相等．故答案为（1）1.5；3.2；3.18；（2）①；②该方案不正确，两种情况下Rx和R1两端的电压不等．
五、计算题（本大题共2小题，共13分）
23、（1）10J；（2）55Ω
【解析】
（1）由题意知：当吹冷风时，只有电动机工作，其功率为P1=110W，电压为U=220V，R1=1Ω，则通过电动机的电流：
；
在时间t=40s内电流通过电动机产生的热量：
Q1=I12R1t=（0.5A）2×1Ω×40s=10J．
（2）由题意知：当电吹风吹热风时，电动机和电热丝并联接入电路，总功率P=990W，则电热丝R2的电功率：
P2=P－P1=990W－110W=880W，
电热丝R2的电阻值：
．
24、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。
六、综合能力题（本大题共3小题，共18分）
25、（1）水蒸气遇冷液化成小水滴；内能转化成机械能
（2）盅内的水的温度达到沸点，但无法继续吸热
【解析】
（1）冒出的大量的“白气”不是水蒸气，而是水蒸气遇冷液化而成的小水滴，盖子跳动时，水蒸气的内能转化为盖子的机械能．（2）虽然盅内的水的温度能够达到沸点，但由于无法继续吸热，所以不能沸腾．
26、（1）2.2×105J（2）a、b两点间接入一个开关S1．若开关S、S1均闭合时，电热丝容易因温度过高而熔断（3）121Ω
【解析】
（1）家用电烤炉的额定电压为家庭电路电压：U＝220V；额定功率：P＝800W；工作时间：t＝5min＝300s；
因为电烤炉工作时所消耗的电能全部转化为内能，即Q＝W，
所以电烤炉正常工作5min放出的热量：Q＝W＝Pt＝800W×300s＝2.2×105J；
（2）由P＝UI得：I＝，电烤炉正常工作时电流：I＝＝＝3.62A；
正常工作时电阻：R＝＝＝60.5Ω；
a、b两点间接入一个开关S1，开关S、S1均闭合时，电路中只有R2工作，R1被S1短路，
由于R1＝R2，R2＝R＝×60.5Ω＝30.25Ω；
此时电流：I′＝＝＝7.27A＝2I；
即此时R2中电流实正常工作时的2倍，由焦耳定律式Q＝I2Rt；
可知相同时间内R2此时的热量是正常工作时的2倍，很容易因温度过高而熔断；
（3）由图3可知，R3、R2并联，且R3＝R2；功率：P′＝800W；
R3所消耗的功率：P3＝U3I3＝U×I＝×800W＝200W；故R3的电阻：R3＝＝＝121Ω．
27、（1）0.6A；（2）24J；（3）“60Ω 3A”；N；2:15；15.6W
【解析】
（1）由电路图可知，电阻R1和R2并联，电流表A测干路电流；则R1的电流I1===0.6A；
（2）从图（b）中可知，电流表的量程是0-3A，分度值是0.02A，电流表A的示数为1A，
根据并联电路电流特点可知通过R2的电流：I2=I-I1=1A-0.6A=0.4A，并联电路中各个支路的电压相等，所以R2两端的电压为6V，电流通过R2所做的功W2=UI2t=6V×0.4A×10s=24J；
（3）由于电阻R1与R2并联，电流表A测干路电流，支路R2的电流不变，则在移动变阻器滑片P的过程中使电流表A1与A示数的比值最小，则应增大A的示数同时减小电流表A1的示数，或只增大A的示数；由于电流表A测干路电流，根据并联电路的电流特点可知：电流表A的示数会随R1电流的增大而增大；所以，应把电流表接入N点处；
滑动变阻器标有“60Ω 3A”字样，通过变阻器的最大电流为3A，图中电流表A的最大量程为0-3A，所以干路中的电流最大为3A，通过变阻器的电流I1最大=3A-0.4A=2.6A，电流表A1与A示数的最小比值，滑动变阻器的电功率P=UI1最大=6V×2.6A=15.6W；
滑动变阻器标有“20Ω 2A”字样，所以I1最大′=2A，电流表A1与A示数的最小比值；
使电流表A1与A示数的比值最小，所以选择标有“60Ω 3A”字样的滑动变阻器。
序号
知识点
分类理由
1
速度、机械功率、密度
力学
2
磁感线
磁学
3
光线
光学
4
比热容
热学
序号
知识点
分类理由
1
2
3
4
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
T(N)
G 动（N）
h（m）
F（N）
s(m)
物质
实验次数
体积（cm3）
质量（g）
物质
实验次数
体积（cm3）
质量（g）
水
1
10
10
酒精
1
10
8
2
20
20
2
20
16
3
30
30
3
30
24
实验次数
1
2
3
电压U/V
1.1
1.6
1.8
电流I／A
1.3 2
1. 56
电阻Rx／Ω
3.13
3. 21
电阻的平均值R′x／Ω
额定电压
220V
额定功率
热风时：990W
冷风时：110W
