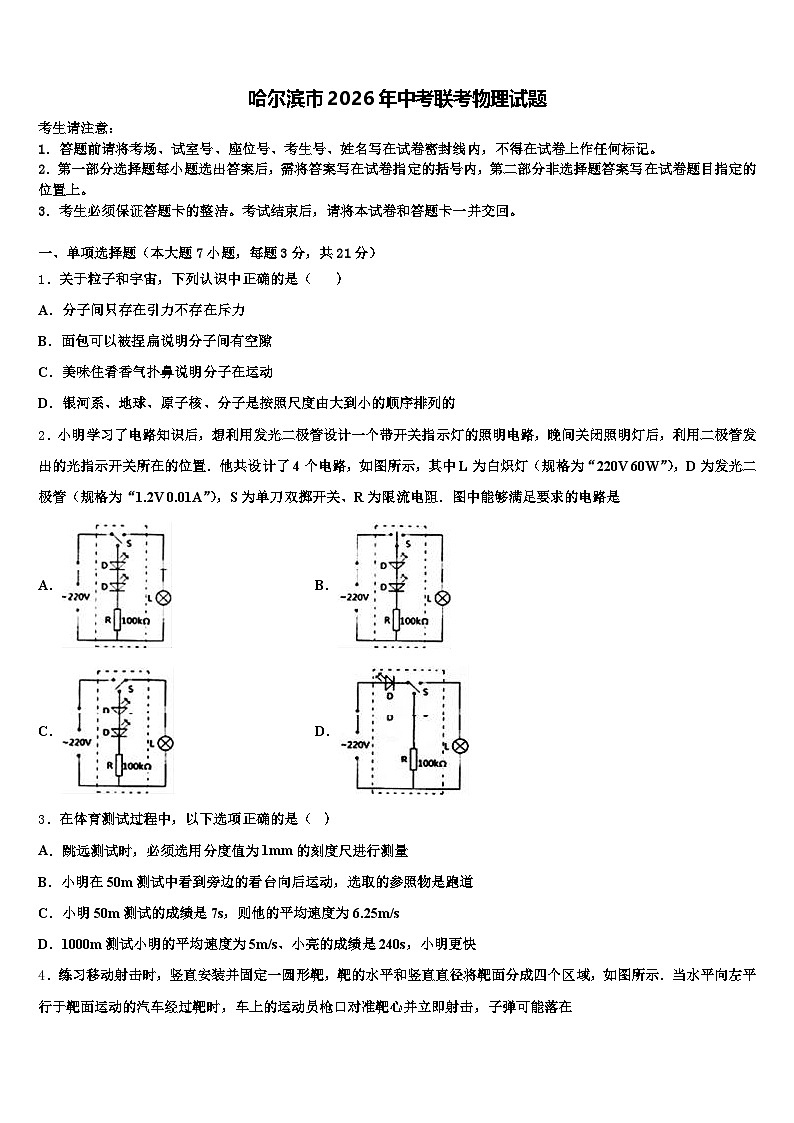

哈尔滨市2026年中考联考物理试题（含答案解析）

这是一份哈尔滨市2026年中考联考物理试题（含答案解析），共21页。试卷主要包含了考生必须保证答题卡的整洁，如图是某品牌榨汁机，下列是生活中常见的光学器材等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于粒子和宇宙，下列认识中正确的是（ ）
A．分子间只存在引力不存在斥力
B．面包可以被捏扁说明分子间有空隙
C．美味住肴香气扑鼻说明分子在运动
D．银河系、地球、原子核、分子是按照尺度由大到小的顺序排列的
2．小明学习了电路知识后，想利用发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了4个电路，如图所示，其中L为白炽灯（规格为“220V 60W”），D为发光二极管（规格为“1.2V 0.01A”），S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路是
A．B．
C．D．
3．在体育测试过程中，以下选项正确的是（ ）
A．跳远测试时，必须选用分度值为1mm的刻度尺进行测量
B．小明在50m测试中看到旁边的看台向后运动，选取的参照物是跑道
C．小明50m测试的成绩是7s，则他的平均速度为6.25m/s
D．1000m测试小明的平均速度为5m/s、小亮的成绩是240s，小明更快

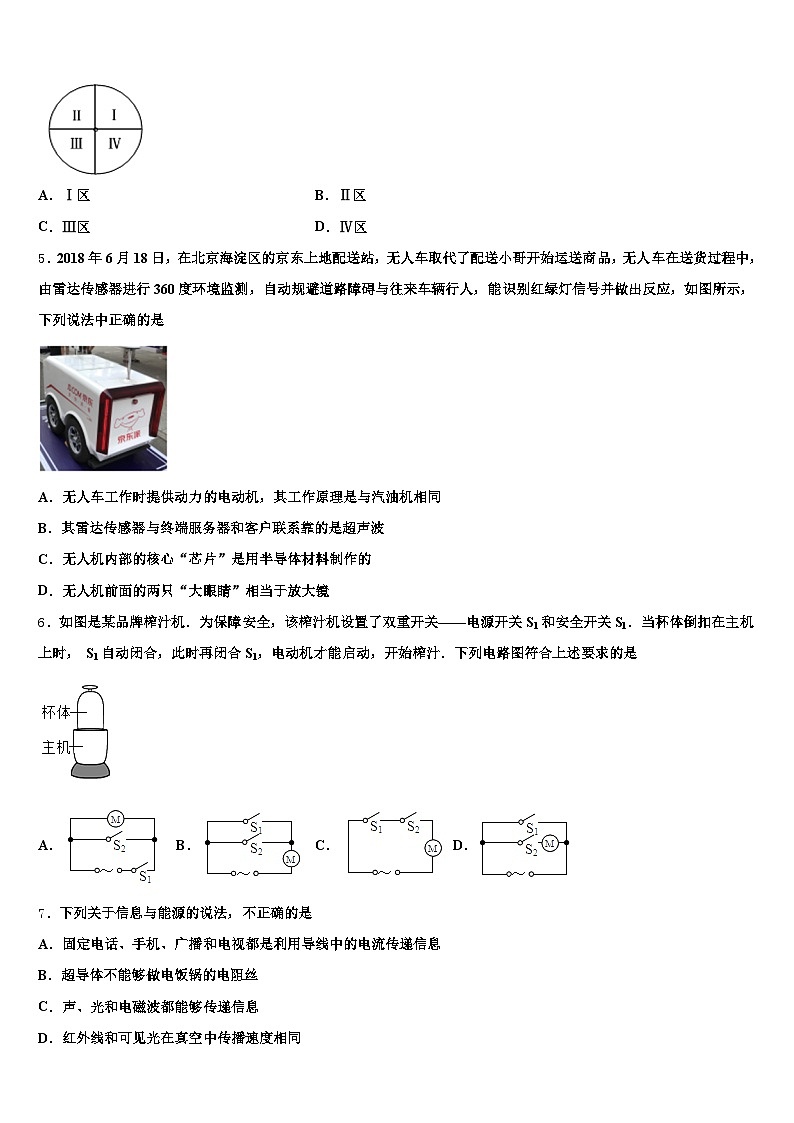

4．练习移动射击时，竖直安装并固定一圆形靶，靶的水平和竖直直径将靶面分成四个区域，如图所示．当水平向左平行于靶面运动的汽车经过靶时，车上的运动员枪口对准靶心并立即射击，子弹可能落在
A．Ⅰ区B．Ⅱ区
C．Ⅲ区D．Ⅳ区
5．2018年6月18日，在北京海淀区的京东上地配送站，无人车取代了配送小哥开始运送商品，无人车在送货过程中，由雷达传感器进行360度环境监测，自动规避道路障碍与往来车辆行人，能识别红绿灯信号并做出反应，如图所示，下列说法中正确的是
A．无人车工作时提供动力的电动机，其工作原理是与汽油机相同
B．其雷达传感器与终端服务器和客户联系靠的是超声波
C．无人机内部的核心“芯片”是用半导体材料制作的
D．无人机前面的两只“大眼睛”相当于放大镜
6．如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S1．当杯体倒扣在主机上时， S1自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是
A．B．C．D．
7．下列关于信息与能源的说法，不正确的是
A．固定电话、手机、广播和电视都是利用导线中的电流传递信息
B．超导体不能够做电饭锅的电阻丝
C．声、光和电磁波都能够传递信息
D．红外线和可见光在真空中传播速度相同
二、填空题（本大题7小题，共21分）

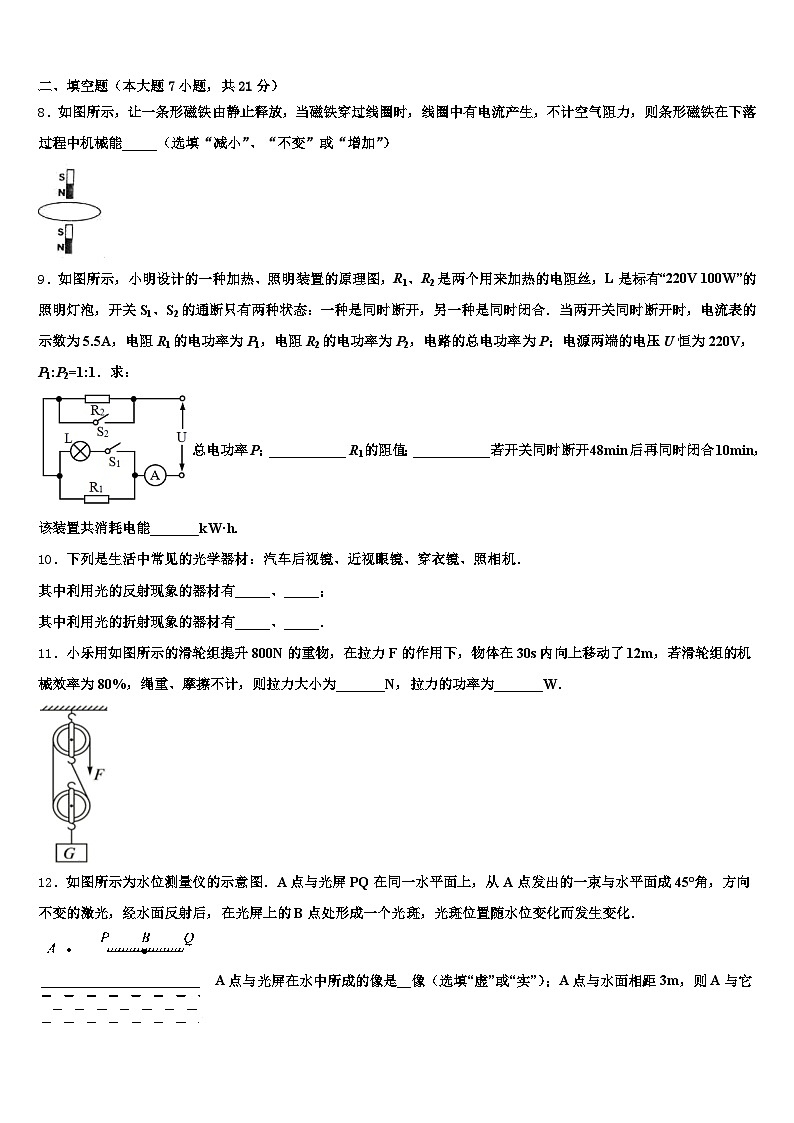

8．如图所示，让一条形磁铁由静止释放，当磁铁穿过线圈时，线圈中有电流产生，不计空气阻力，则条形磁铁在下落过程中机械能_____（选填“减小”、“不变”或“增加”）
9．如图所示，小明设计的一种加热、照明装置的原理图，R1、R2是两个用来加热的电阻丝，L是标有“220V 100W”的照明灯泡，开关S1、S2的通断只有两种状态：一种是同时断开，另一种是同时闭合．当两开关同时断开时，电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总电功率为P；电源两端的电压U恒为220V，P1:P2=1:1．求：
总电功率P；___________ R1的阻值；___________若开关同时断开48min后再同时闭合10min，该装置共消耗电能_______kW·h．
10．下列是生活中常见的光学器材：汽车后视镜、近视眼镜、穿衣镜、照相机．
其中利用光的反射现象的器材有_____、_____；
其中利用光的折射现象的器材有_____、_____．
11．小乐用如图所示的滑轮组提升800N的重物，在拉力F的作用下，物体在30s内向上移动了12m，若滑轮组的机械效率为80%，绳重、摩擦不计，则拉力大小为_______N，拉力的功率为_______W．
12．如图所示为水位测量仪的示意图．A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化．
A点与光屏在水中所成的像是__像（选填“虚”或“实”）；A点与水面相距3m，则A与它在水中的像A′之间的距离为__m； 若光斑B向右移动了1m，说明水位_______（选填“上升” 或“下降”）了_____m．
13．重500N的小宇背着质量为4kg的书包上学，走路时鞋与地面的接触面积为100cm1．（取g＝10N/kg）求：书包受到的重力．走路时小宇对地面的压强．
14．如图，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。现闭合开关S后，将滑动变阻器的滑片P向右滑动，A端为_____极，烧杯中水面_____。
三、作图题（共7分）
15．有一种台灯，有两个开关，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度；只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度．请把这个台灯接入家庭电路．
16．完成图中的光路图。
（______）
17．如图所示，一条光线垂直射到一个横截面为等腰直角三角形的玻璃砖上，在玻璃砖的平面上安装了一块平面镜，请画出这条光线进入玻璃砖射到平面镜上，经反射后射回空气中的光路图．
（_____）
四、实验题（本大题共5小题，共20分）
18．九年级开学初进行“温度与物态变化”的学习，小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态。
（1）小明选用这套实验装置没有用酒精灯直接加热，目的是______；
（2）采用图甲的加热方式，实验要求将装有冰的试管放入在烧杯中“合适”的位置（烧杯中的水适量），这里的“合适”指的是______；
（3）图乙是小明记录的温度与时间关系图象，如果试管中最初放入质量是50g的冰，其中冰的比热容C冰=2.1×103J/（Kg•℃），水的比热容C水=4.2×103J/（Kg•℃），则5-15min内物质吸收的热量是______J（不计热量损失，酒精灯释放热量稳定）。
19．某同学在探究“物体的动能跟哪些因素有关”时，提出了如下猜想：
猜想一：物体动能大小与物体的质量有关
猜想二：物体动能大小与物体的运动速度有关
为了验证上述猜想，老师提供了如下器材：细线、刻度尺、三个钢球（质量分别为0.1kg、0.2kg、和0.3kg）、木块和长木板.
实验装置如图所示，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离，在同样的平面上，木块被撞得越远，说明钢球的动能越大.
该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据.
请你完成下列任务：该实验用到了两个常用的实验方法是_______________和__________________请简要写出验证猜想一的实验方案。
____________________________________________________________________为了便于验证猜想二，请重新设计一个实验表格，并将上表中的相关数据全部筛选整理后填入你所设计的表中.
20．如图所示，在“探究平面镜成像特点”的实验中：
把一张白纸平铺在水平桌面上，将玻璃板___________立在桌面上。若蜡烛A到玻璃板的距离为5cm，则蜡烛B到玻璃板的距离为___________cm时才能与蜡烛A的像完全重合，这说明像与物的大小___________。实验结束后，小明无意间从平面镜中看到对面墙上的石英钟的像(如图乙所示)，这时的实际时间是___________。小明患有近视眼，请在图丙中的虚线框内填入矫正近视眼所需的透镜，并完成光路图。
21．小强在做测量“小灯泡的电功率”的实验，灯泡的额定电压为2.5V，电源电压为4.5V，电路如图，实验后记下了多组电压和电流值，并绘制成了如图的U﹣I图象．
（1）实验的原理是：_____．
（2）请你用笔画线代替导线，按照电路图将实物电路补充完整．（导线不能交叉）
（_____）
（3）连接电路时，开关应处于_____状态，滑动变阻器的滑片P应置于_____（选填“C”或“D”）端．
（4）由如图可求出小灯泡正常工作时的功率为_____W，此时滑动变阻器接入电路的阻值为_____Ω．
（5）在图1中闭合开关，为了使小灯泡实际功率增大，则滑片P向_____（选填“A”或“B”）端移动，
（6）由图2可知，小灯泡的电压增大时，灯丝电阻将_____（选填“变大”、“变小”或“不变”），原因是：_____．
（7）另一组同学由于疏忽，把两表的位置给颠倒了，其他连接正确无误，当开关闭合后，所产生的现象是_____
A．电流表将被烧坏 B．电压表将被烧坏
C．电压表有读数、电流表的读数几乎为1． D．电流表有读数、电压表读数几乎为1
22．某小组在室温环境为20℃的条件下观察水的沸腾现象。实验中，根据实验数据绘制了温度随时间变化的图象如图所示，由图象可知：
（1）水的沸点是________℃。
（2）实验时周围环境的气压________（选填“高于”“等于”或“低于”）1标准大气压。
（3）水沸腾后继续加热，水的温度将________（选填“降低”“不变”或“升高”）。
五、计算题（本大题共2小题，共13分）
23．如图1所示的电路中，电源电压恒定不变，R2＝30Ω，通过R1的电流随它两端电压变化关系如图2所示，求：
（1）R1的阻值大小？
（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压？
（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率？1分钟时间R3产生的热量？
24．如图甲所示，电源电压可调，灯泡L规格为“9V，4.5W”且灯丝电阻不随温度变化，电流表量程为“0—0.6A”和“0—3A”，滑动变阻器的规格分别为“”和“”。
（1）将电源电压调到12V，闭合开关，移动滑片P，使灯泡正常发光，求灯泡的电阻和变阻器连入电路的电阻。
（2）调节电源电压，用的定值电阻替换灯泡，闭合开关，滑片P从最右端B点移到某处的A点，两表示数的U-I关系如图乙所示，滑片P在A点时，电压表示数为2V，电流表指针指到满偏刻度的五分之二，通过计算判断所用变阻器的规格及电源电压。
六、综合能力题（本大题共3小题，共18分）
25．2012年3月15日，小丽买了一盒纸盒包装的纯牛奶。
（1）她用称量为1000g的天平测盒和纯牛奶的质量，如图1所示。盒和牛奶的总质量是_____ g。
（2）牛奶盒标识的部分内容如图2所示，该盒牛奶_____（选填“能”或“不能”）安全饮用。
（3）她把末端切尖的吸管轻易插人盒子，体验到用减小受力面积的方式_____（选填“增大”或“减小”）压强。
（4）她用吸管吸牛奶时发现盒子瘪了，体验到_____的存在。
26．释放化学能的过程不断地发生在人体内,食物也是一种“燃料”．营养成分在人体细胞里与氧结合,提供细胞组织所需的能量．人体摄入的能量(营养师常称之为热量)过多或过少，都有损于健康． 某种巧克力的营养成分表上标有“每100g能量2000kJ”，该标识的含义与以下物理量含义类似 ___________．
A.热量 B.内能 C.热值 D.比热容 小华同学质量为50kg,正常情况下步行上一层楼需要12s,他克服重力做多少功______?他克服重力做功的功率是多少______?(每层楼高3m，g=10N/kg）
(3) 跳绳测试之前，小华同学吃了一块净含量50g的上述巧克力，如果他从巧克力获得的能量全部用于跳绳，若他每次跳起高度为5cm，他需要跳起多少次才能将这块巧克力的能量消耗完______? （g=10N/kg）
27．阅读短文并回答下列问题．
磁悬浮列车
磁悬浮列车（如图所示）利用磁极间的相互作用使车体完全脱离轨道，悬浮在距离轨道约lcm处行驶．它行驶时和电动机的工作原理完全相同．只是把电动机的“转子”安装在列车上，将电动机的“定子”安装在轨道上，当向轨道这个“定子”输电时，通过通电线圈受到磁场力的作用，使列车就像电动机的“转子”一样被推动着向前运动．当列车运行在曲线或坡道上时，控制系统通过改变电磁铁中的电流达到控制运行的目的．
（1）磁悬浮列车开动时能够悬浮在轨道上是因为______________．车体完全脱离轨道，可以大大减小车体与铁轨之间的____________力．
（2）当磁悬浮列车运行路线是曲线时，通过改变_______中的电流来达到控制运行的目的．
（3）磁悬浮列车在铁轨上行驶的工作原理是___________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】A、分子间的引力和斥力同时存在，故A错误；B、用手捏面包，面包的体积缩小了，说明力可以改变物体的形状，故B错误；C、美味佳肴，香气扑鼻，说明分子不停地做无规则运动，故C正确；D、质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核，故D错误。故选：C。
点睛：（1）物质是由分子组成的；分子在永不停息地做无规则运动；分子间存在相互作用的引力和斥力；（2）力可以使物体发生形变；（3）银河系很大，太阳系只是其中之一，地球是太阳系中一员；物体是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分。
2、A
【解析】
A．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故符合题意；
B．由电路图可知，单刀双掷开关接通发光二极管时会发光，但无论单刀双掷开关怎样闭合，灯泡都不会发光，故不符合题意；
C．由电路图可知，单刀双掷开关接通灯泡会发光，但无论单刀双掷开关怎样闭合，发光二极管都不会发光，故不符合题意；
D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故不符合题意．
3、D
【解析】
分析：（1）测量时根据精确程度要求的不同，选择分度值适当的测量工具进行测量；
（2）判定物体的运动状态时，要看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
（3）根据速度的公式求出速度；
（4）根据速度的公式求出速度，然后进行对比．
解答：A、测跳远的成绩时精确到1cm就可以了，所以测量时选用分度值为1cm的刻度尺，故A错误；
B、小明在50m测试中看到旁边的看台向后运动，这说明看台与小明间有位置的变化，所以选取的参照物是小明自己，故B错误；
C、小明50m测试的成绩是7s，则他的平均速度为故C错误；
D、1000m测试小明的平均速度为5m/s，则小明所用的时间为：，而小亮的成绩是240s；因通过的路程相同，小明用时更短，则小明跑得更快，故D正确．
故选D．
【点睛】本题考查了长度的测量、参照物的判定、速度公式的应用，属于基础知识．
4、C
【解析】
汽车向左平行于靶面运动，车上的运动员枪口对准靶心并立即射击，子弹射出后由于惯性继续向左运动，又由于受到重力作用，向下运动，所以子弹会射向靶面的左下方，即Ⅲ区．
故C正确.
5、C
【解析】
A、电动机的工作原理是通电导线在磁场中受到力运动，汽油机是将内能转化为机械能的机械，两者原理不同，故A错误；
B、雷达传感器是利用发射电磁波和接收障碍物反射回来电磁波的时间差来测定障碍物距离的，故B错误；
C、 “芯片”的材料是二极管、三极管，而这些二极管和三极管是用半导体材料制作的，故C正确；
D、无人机前面的两只“大眼睛”是摄像机，相当于照相机的镜头，故D错误．
6、C
【解析】
A．图中，开关S1闭合时，电动机被短路掉，不能工作，故A错；
B．图中只要开关S1闭合，电动机就会工作，故B错；
C．图中只有当两个开关都闭合时，电动机才能正常工作，故C正确；
D．图中只要开关S1闭合，电动机就会工作，故D错；
7、A
【解析】
A、固定电话传递的声音信息是由导线中的信号电流来实现的，移动电话和基地台之间的通信是无线通信，它们通过电磁波进行传输，故A错误；
B、利用超导材料不可以制成电饭锅的电阻丝，故B正确；
C、光是电磁波，传播速度与电磁波相同，声波、光波和电磁波都能够传递信息，故C正确；
D、红外线和可见光属于电磁波，电磁波在真空中的传播速度相同，故D正确．
二、填空题（本大题7小题，共21分）
8、减小
【解析】
磁铁下落过程中受到线圈的阻力作用，有机械能转化为电能，机械能减小．
点睛：条形磁铁在下落过程中穿过闭合线圈，线圈中产生电流，该过程是电磁感应现象，即将机械能转化为电能，也是克服阻力做功的过程．
9、1210W 10Ω 1.418
【解析】
（1）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，根据P=UI求出电路的总功率；
（2）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，利用串联电路的电流特点和P=I2R结合P1：P2=1：1求出R1与R2的阻值之比，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R1的阻值；
（1）根据W=Pt求出开关同时断开48min消耗的电能，由电路图可知，开关S1、S2同时闭合时，灯泡L与R1并联，根据并联电路的电压特点和求出电路的总功率，利用W=Pt求出同时闭合10min消耗的电能，然后求出该装置共消耗的电能．
【详解】
（1）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，
则电路的总功率：P=UI=220V×5.5A=1210W；
（2）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，
因串联电路中各处的电流相等，且P1：P2=1：1，
所以，由P=I2R可得，R1与R2的阻值之比：
，即R2=1R1，
由可得，电路中的总电阻：
因串联电路中总电阻等于各分电阻之和，
所以，R=R1+R2=R1+1R1=4R1=40Ω，
解得：R1=10Ω，R2=10Ω；
（1）由可得，开关同时断开48min消耗的电能：
当两开关同时闭合时，灯泡L与R1并联，
因并联电路中各支路两端的电压相等，
所以，此时电路的总功率：
同时闭合10min消耗的电能：
所以，该装置共消耗电能：
W=0.968kW•h+2.47kW•h=1.418kW•h．
本题考查了串、并联电路的特点和欧姆定律、电功率公式、电功公式的灵活应用，分清两种状态下电路的连接方式是关键．
10、汽车后视镜 穿衣镜 近视眼镜 照相机
【解析】
汽车观后镜是凸面镜，穿衣镜是平面镜，都是利用光的反射现象；
近视眼镜是凹透镜，照相机的镜头是凸透镜，都是利用光的折射现象；
点睛：要解答本题需掌握：光的反射现象和光的折射现象在日常生活中有哪些应用．
11、500 400
【解析】
根据W=Gh得到有用功，根据机械效率的公式得到总功，根据W=Fs得到拉力的大小；根据功率的公式得到拉力的功率．
【详解】
由图可知动滑轮绕绳子的段数n=2，
有用功W有=Gh=800N×12m=9600J，
拉力移动的距离s=2h=2×12m=24m，
总功，
拉力大小，
拉力的功率．
12、虚 6 下降 0.5
【解析】
（1）A点与光屏在水中所成的像是平面镜成像．平面镜成像的原理：物体射到平面镜上的光，经平面镜反射后的反射光线是发散的，这些光线的反向延长线相交而成的点，就是我们看到的像，不是由实际光线会聚而成的，不能呈现在光屏上，故称为虚像；
（2）平面镜成的是正立等大的虚像，像和物关于镜面对称．A点与水面相距3m，则A与它在水中的像A′之间的距离为物与平面镜距离的二倍为6m；
（3）若光斑B向右移动了1m，说明光延后反射，水位下降．由于从A点发出的一束与水平面成45°角，则入射角为45°，由等边直角三角形可知，水位下降0.5m。
13、（1）40N；（1）1.7×104Pa．
【解析】
（1）书包受到的重力：
（1）小宇受到的重力：
走路时小宇对地面的压强：
答：（1）书包受到的重力为40N；
（1）走路时小宇对地面的压强为1.7×104Pa．
【点睛】本题考查了重力和压强的计算，关键是知道水平面上物体的压力和自身的重力相等．
14、S 下降
【解析】
由图可知，电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小，小铁球受重力、磁力及浮力，因小球处于静止状态，故向下的磁力与重力之和应等于向上的浮力，因磁力减小，故浮力也将减小，小铁球上浮一点，所以烧杯中水面下降。
三、作图题（共7分）
15、
【解析】
当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度；因此开关一和旋钮，只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度，故连接法如图所示：
16、
【解析】
平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；过光心的入射光线，经过凹透镜折射后，其传播方向不变，由此可以画出其折射光线如下图所示：
17、
【解析】
由于光从空气垂直入射到横截面为等腰直角三角形的玻璃表面，所以传播方向不变．然后光在玻璃砖中沿直线传播，经平面镜反射，由垂直另一直角边斜射入空气中，故光路如图所示：
四、实验题（本大题共5小题，共20分）
18、受热均匀 试管内的冰完全处于水面以下，并且试管底部不能碰烧杯底部和侧壁 2.1×103
【解析】
（1）装有冰的试管放入烧杯内的水中加热，这是水浴法，这样可以使冰受热均匀，温度变化较慢，便于记录数据；
（2）试管放入水中时让试管内的冰完全处于水面以下，并且试管底部不能碰烧杯底部和侧壁，保证试管内的冰均匀受热；
（3）冰在0～5min吸收的热量为： Q=cm△t=2.1×103J/（kg•）×50×10-3kg×[0-（-10）]
酒精灯释放热量稳定，相同时间内冰吸收的热量相同，所以5-15min冰吸收热量Q吸=2Q，
即Q吸=2Q=2×2.1×103J/（Kg•）×50×10-3kg×[0-（-10）]=2.1×103J，
19、转化法 控制变量法 将质量不同的钢球从同一高度由静止释放，去撞击水平地板上的木块，并用刻度尺分别测出木块移动的距离。
【解析】
根据题中“探究“物体的动能跟哪些因素有关””可知，本题为探究实验题，考查了实验方法的运用，实验方案的设计以及对实验数据的筛选，有一定的难度。根据控制变量法设计实验方案，进行实验数据的筛选，完成解答。
【详解】
（1）物体动能大小可能与物体的质量、物体的运动速度有关，探究动能大小与其中一个因素的关系时，要控制其他因素不变，即利用控制变量法；动能的大小不容易测量，因此通过木块滑行的距离来反映，在同样的平面上，木块被撞得越远，说明钢球的动能越大，即运用转换法；
（2）为了探究物体动能大小与物体的质量有关，要控制物体到达水平面时的速度一定，即控制钢球在斜面上的高度相同，改变物体的质量。因此实验方案为：将质量不同的钢球从同一高度由静止释放，去撞击水平地板上的木块，并用刻度尺分别测出木块移动的距离。
（3）为了便于验证猜想二，物体动能大小与物体的运动速度有关，应控制物体的质量一定，改变物体的运动速度，因此筛选出钢球的质量相同，速度不同，即钢球下落高度不同的数据填入表中，如下：
可得出结论：质量一定时，物体的速度越大，动能越大。
20、竖直 5 相等 10：35
【解析】
(1)平面镜所成的像和物体关于平面镜对称，如果玻璃板没有与桌面垂直，蜡烛的像与蜡烛不在同一水平面上，不便于确定像的位置，所以，实验时应使玻璃板与水平桌面垂直，即竖直放置玻璃板；
根据镜面对称的性质，物距和相距相等，所以蜡烛B到玻璃板的距离为5cm；
两个蜡烛重合，说明物象重合，即像与物的大小相等；
(2)根据镜面对称的性质，在平面镜中的像与现实中的事物恰好左右颠倒，且关于镜面对称，分析可得：图中显示的时间10：35。
(3)近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，光路图如图所示：
21、P＝UI 见解析所示 断开 D 1.625 8 A 变大 灯丝电阻随温度升高而增大 C
【解析】
(1)“测定小灯泡的电功率”的实验原理是：P=UI；
（2）灯泡额定电压是2.5V，则电压表选3V量程，电流表选1.6A量程；
开关、灯泡、电流表、滑动变阻器串联接入电路，电压表并联在灯泡两端，电路图如图所示；
(3)为了保护电路，连接电路时，开关应处于断开状态；闭合开关前，应将滑动变阻器接入电路的阻值最大，故将滑动变阻器的滑片P应置于D端；
(4)已知灯泡的额定电压为2.5V，由图2可知，当灯泡两端电压为2.5V时，通过小灯泡的电流为1.25A，故小灯泡的额定功率：P=UI=2.5V×1.25A=1.625W；
∵串联电路两端电压等于各部分电压之和，
∴滑动变阻器两端电压：UP=4.5V−2.5V=2V，
又∵串联电路中处处电流相等,且I=
∴此时滑动变阻器接入电路的阻值：R===8Ω；
(5)为了使小灯泡实际功率增大,根据P=可知，需增大灯泡两端电压，减小滑动变阻器两端电压，根据串联电路起分压作用，需减小滑动变阻器接入电路中的电阻，故将滑片向A端移动；
(6)由U−I图象可知，灯泡两端的电压变化量大于通过灯泡电流的变化量，根据欧姆定律可知灯丝的电阻随电流的变大而变大，因为灯泡两端电压变大时，灯丝的温度升高，电阻变大，即灯丝电阻随温度升高而增大．
(7)当把电压表和电流表的位置给颠倒后，由于电压表串联在电路中，且电压表的阻值特别大，所以导致电路中的电流很小，所以电压表有读数，电流表的读数几乎为零，故选C.
22、97低于不变
【解析】
（1）从图象可以看出，水在沸腾过程中温度吸热温度保持不变，所以由图象可知，水沸腾时的温度是97℃。
（2）水沸腾时的温度是97℃，1标准大气压下水的沸点是100℃．沸点跟气压有关，气压越高，沸点越高，所以此时气压低于1标准大气压。
（3）由图象知，水在第2min开始沸腾，不断吸收热量，温度保持97℃不变，
五、计算题（本大题共2小题，共13分）
23、（1）20Ω；（2）6V；（3）0.225W， 13.5J。
【解析】
（1）由图2知道，当U1＝2V时，I1＝0.1A，
所以，由欧姆定律知道：R1＝=＝20Ω；
（2）由电路图知道，当S1、S2、S3均闭合时，R1、R2并联，
由电阻并联的特点知道：R并＝ =＝12Ω，
由欧姆定律知道：U＝IR并＝0.5A×12Ω＝6V；
（3）当S1闭合，S2、S3断开时，由欧姆定律知道：U2＝I′R2＝0.15A×30Ω＝4.5V；
因为串联电路两端的电压等于各分电阻两端电压之和，
所以，R3两端的电压是：U3＝U﹣U2＝6V﹣4.5V＝1.5V，
R3消耗的功率是：P3＝U3I′＝1.5V×0.15A＝0.225W。
R3产生的热量是：Q＝W3＝P3t＝0.225W×60s＝13.5J；
24、（1）18Ω，；（2）“”，14V
【解析】
（1）灯泡的电阻：；
此时灯泡正常发光，灯泡两端的电压等于其额定电压，串联电路中的电流等于其额定电流，
即；
变阻器连入电路的电阻：；
（2）由图乙可知，;
根据串联电路的电压特点得，在电源电压一定时，定值电阻R0两端电压的变化量等于电压表示数的变化量。即;
根据欧姆定律得，电路中电流的变化量为：
，故电流表选用的量程是0~3A；
电流表指针指到满偏刻度的，则，
所以,
则所用变阻器的最大阻值为：,
故所用变阻器的规格为“25Ω 3A”;
所用电源电压为：。
六、综合能力题（本大题共3小题，共18分）
25、261.8 能 增大 大气压
【解析】
（1）由图知道，盒和牛奶的总质量是：200+50+10+1.8＝261.8g；
（2）由于牛奶盒上的生产日期是2012年3月1日，保质期是常温下密存8个月，所以，可以安全饮用；
（3）把末端斜切的吸管在压力不变时，减小了受力面积，增大了压强；
（4）吸管吸牛奶时，先吸走了管中的空气，使管内气压减小，所以，牛奶在大气压的作用下进入管内，流入嘴中。
26、C 1500 125 40000
【解析】
（1）热值表示1kg燃料完全燃烧时放出的热量；
（2）功的计算公式为W=Gh；功率的计算公式为P=；代入题目提供的信息可求功和功率；
（3）根据巧克力提供的能量，即跳绳所做的功，再运用W=Gh变形后可求总高度h，进而求跳绳的次数．
【详解】
(1)巧克力的营养成分表上标有“每100g能量2000kJ”，该标识的含义为每100g巧克力能够提供的能量为2000kJ；
则1kg提供的能量为20000kJ,即2×107J,可表达为：2×107J/kg；
可见其含义与热值相似；热值表示1kg燃料完全燃烧时放出的热量；故选C；
(2)克服重力做功为：W=Gh=mgh=50kg×10N/kg×3m=1500J；
克服重力做功的功率：
P===125W；
(3)50g(即0.05kg)的巧克力提供的能量为：E=2×107J/kg×0.05kg=106J；
从巧克力获得的能量全部用于跳绳,则所做的功为：W=E=106J；
由W=Gh得：提高完成的总高度为：
h总====2000m；
每次跳绳高度为h=5cm=0.05m，故跳绳次数为：
n===40000次．
27、磁极之间的相互作用 摩擦 电磁铁 通电线圈（或导体）在磁场中受到力的作用
【解析】
（1）根据短文知道，磁悬浮列车利用磁极之间的相互作用，即“同名磁极相斥，异名磁极相吸”的原理，使车体完全脱离轨道，悬浮在距离轨道约1厘米处，这样可以大大减小车体与铁轨之间的摩擦力；
（2）根据短文知道，当磁悬浮列车运行在曲线上时，控制系统通过改变电磁铁中的电流达到控制运行的目的；
（3）磁悬浮列车及轨道和电动机的工作原理完全相同．只是把电动机的“转子”布置在列车上，将电动机的“定子”铺设在轨道上．通过“转子”，“定子”间的相互作用，将电能转化为前进的动能．当电动机的“定子”通电时，通过电磁感应就可以推动“转子”转动．当向轨道这个“定子”输电时，通过磁场对通电导体作用，列车就像电动机的“转子”一样被推动着做直线运动．
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.1
10
8
2
0.1
25
19
3
0.3
20
36
4
0.2
10
15
5
0.3
10
22
6
0.3
15
30
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.3
10
22
2
0.3
15
30
3
0.3
20
36
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.3
10
22
2
0.3
15
30
3
0.3
20
36
