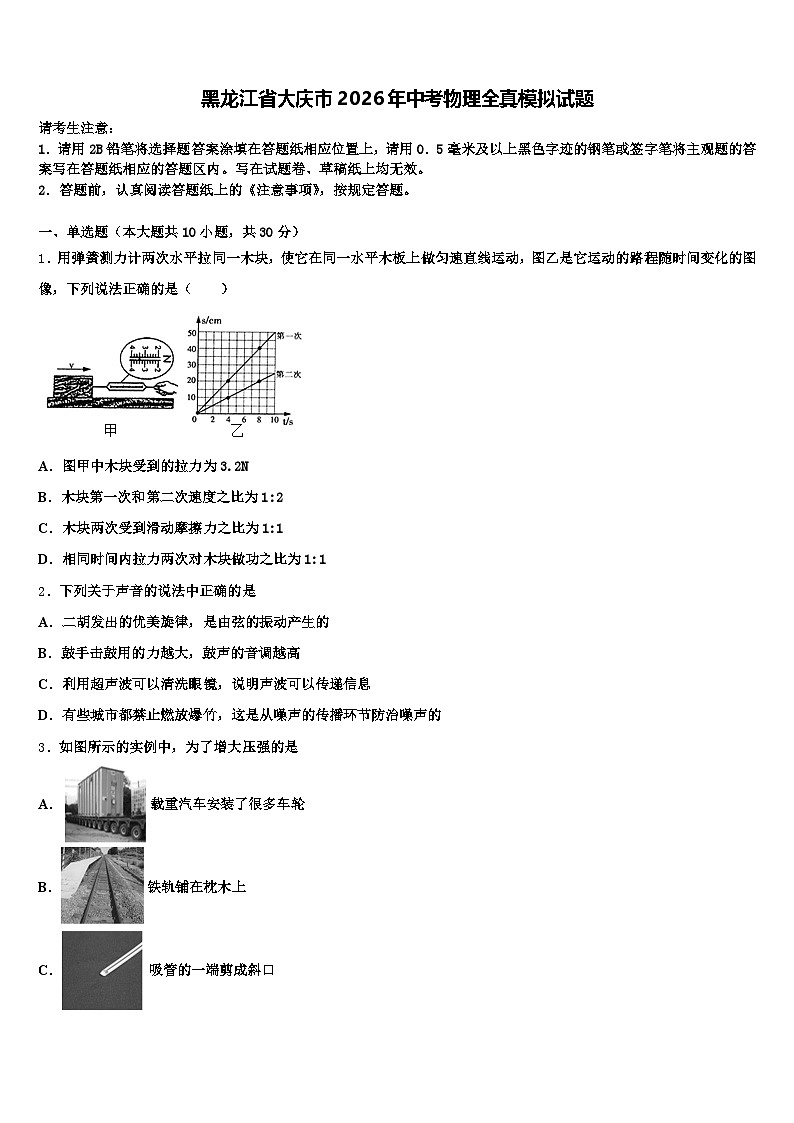

黑龙江省大庆市2026年中考物理全真模拟试题（含答案解析）

这是一份黑龙江省大庆市2026年中考物理全真模拟试题（含答案解析），共19页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．用弹簧测力计两次水平拉同一木块，使它在同一水平木板上做匀速直线运动，图乙是它运动的路程随时间变化的图像，下列说法正确的是（ ）
A．图甲中木块受到的拉力为3.2N
B．木块第一次和第二次速度之比为1:2
C．木块两次受到滑动摩擦力之比为1:1
D．相同时间内拉力两次对木块做功之比为1:1
2．下列关于声音的说法中正确的是
A．二胡发出的优美旋律，是由弦的振动产生的
B．鼓手击鼓用的力越大，鼓声的音调越高
C．利用超声波可以清洗眼镜，说明声波可以传递信息
D．有些城市都禁止燃放爆竹，这是从噪声的传播环节防治噪声的
3．如图所示的实例中，为了增大压强的是
A．载重汽车安装了很多车轮
B．铁轨铺在枕木上
C． 吸管的一端剪成斜口
D．图钉帽的面积做得较大

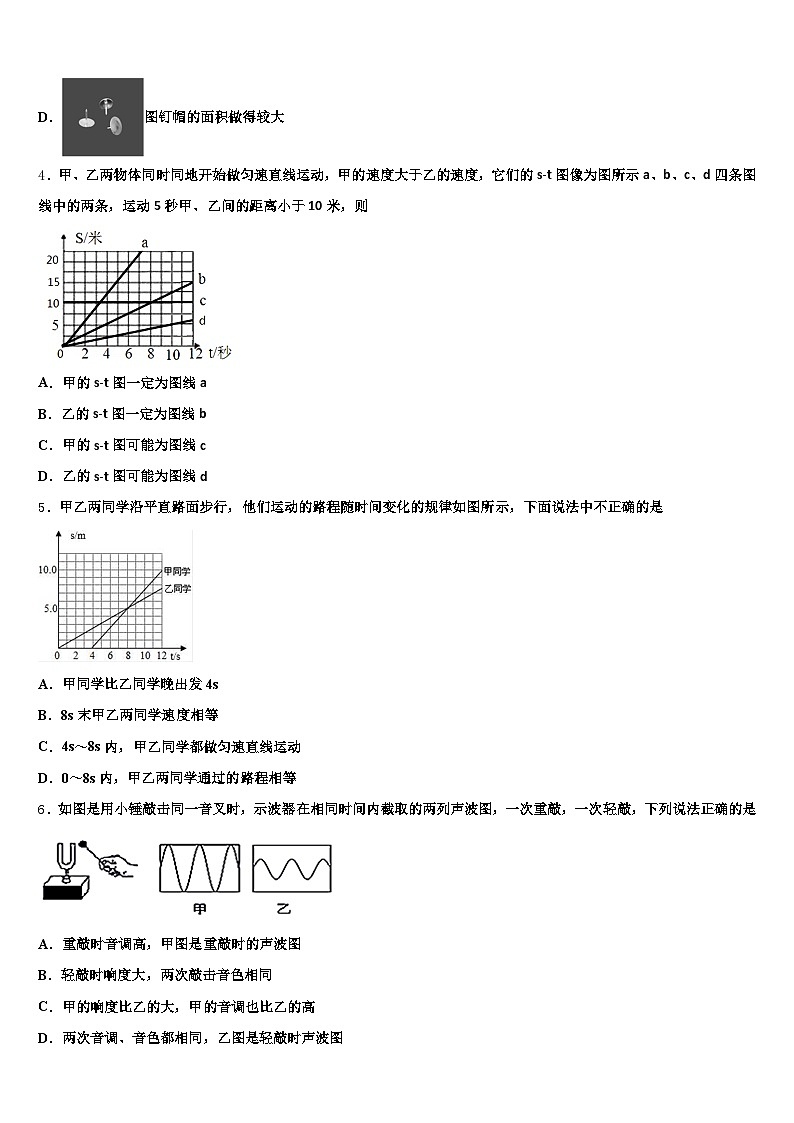

4．甲、乙两物体同时同地开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图所示a、b、c、d四条图线中的两条，运动5秒甲、乙间的距离小于10米，则

A．甲的s-t图一定为图线a
B．乙的s-t图一定为图线b
C．甲的s-t图可能为图线c
D．乙的s-t图可能为图线d
5．甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是
A．甲同学比乙同学晚出发4s
B．8s末甲乙两同学速度相等
C．4s～8s内，甲乙同学都做匀速直线运动
D．0～8s内，甲乙两同学通过的路程相等
6．如图是用小锤敲击同一音叉时，示波器在相同时间内截取的两列声波图，一次重敲，一次轻敲，下列说法正确的是
A．重敲时音调高，甲图是重敲时的声波图
B．轻敲时响度大，两次敲击音色相同
C．甲的响度比乙的大，甲的音调也比乙的高
D．两次音调、音色都相同，乙图是轻敲时声波图

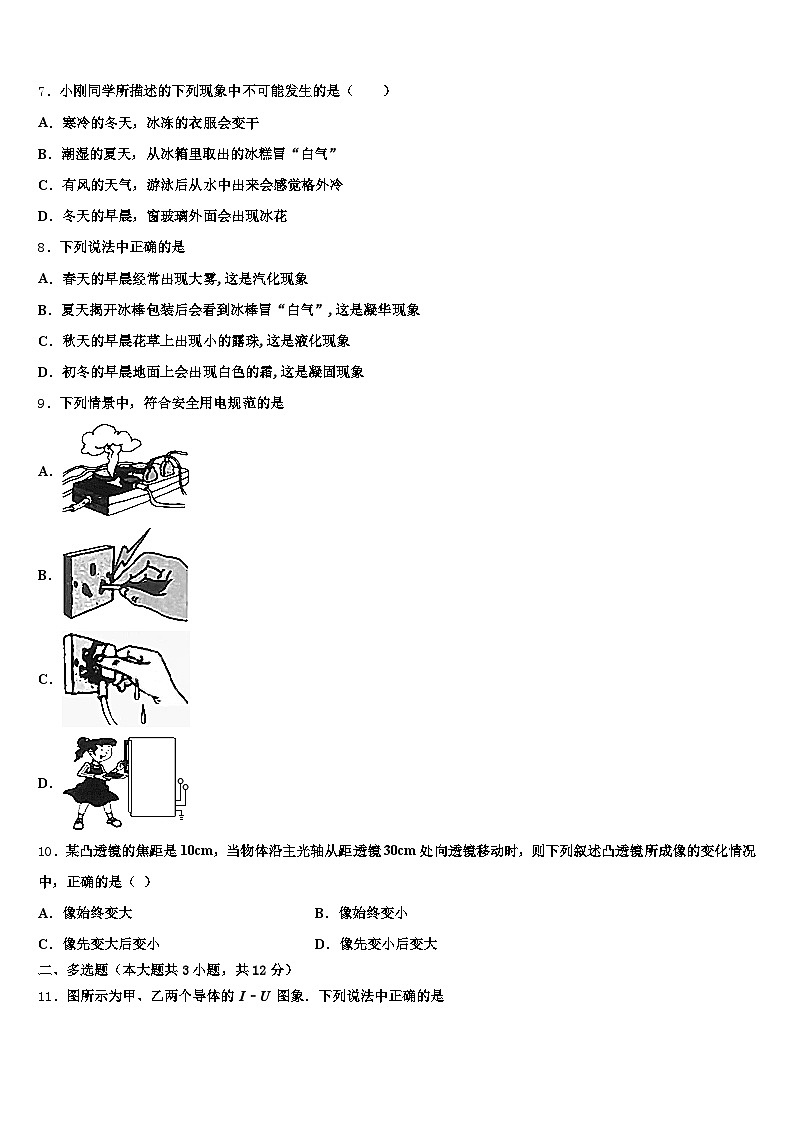

7．小刚同学所描述的下列现象中不可能发生的是（ ）
A．寒冷的冬天，冰冻的衣服会变干
B．潮湿的夏天，从冰箱里取出的冰糕冒“白气”
C．有风的天气，游泳后从水中出来会感觉格外冷
D．冬天的早晨，窗玻璃外面会出现冰花
8．下列说法中正确的是
A．春天的早晨经常出现大雾,这是汽化现象
B．夏天揭开冰棒包装后会看到冰棒冒“白气”,这是凝华现象
C．秋天的早晨花草上出现小的露珠,这是液化现象
D．初冬的早晨地面上会出现白色的霜,这是凝固现象
9．下列情景中，符合安全用电规范的是
A．
B．
C．
D．
10．某凸透镜的焦距是10cm，当物体沿主光轴从距透镜30cm处向透镜移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（ ）
A．像始终变大B．像始终变小
C．像先变大后变小D．像先变小后变大
二、多选题（本大题共3小题，共12分）
11．图所示为甲、乙两个导体的 I﹣U 图象．下列说法中正确的是
A．甲的电阻大于乙的电阻
B．通过甲的电流与甲两端的电压成正比
C．甲乙串联时，甲消耗的电能小于乙消耗的电能
D．甲乙并联时，甲的电功率大于乙的电功率
12．下列说法正确的是
A．液体的沸点随液面上方的气压增大而降低
B．在公园里能闻到花香，是由于分子不停地做无规则运动
C．皮肤上擦酒精觉得凉，是由于酒精蒸发时吸收了皮肤的温度
D．把蔬菜放进冰箱，蔬菜的温度降低，蔬菜的内能是通过热传递改变的
13．一个小球从A点由静止开始下落，速度越来越大，相继经过B、C两点，如图所示．若A、B两点间的距离等于B、C两点间的距离，则下列说法中正确的是
A．小球在下落过程中动能不变
B．小球在C点的重力势能小于在B点的重力势能
C．小球所受的重力在AB段做的功等于在BC段做的功
D．小球所受的重力在AB段做功的功率小于在BC段做功的功率
三、填空题（本大题共5小题，共10分）
14．夏天的早晨，树叶上常常会有一些露珠，透过这些露珠看到的叶脉会更清楚．如图，这是由于露珠相当于一个_____镜，使叶脉放大了．这种情形下，叶脉位于该“镜”的_____（选填“二倍焦距以外”、“一倍焦距与二倍焦距之间”或“一倍焦距之内”）．
15．小亮坐在火车上，透过车窗看到路边树木向后移动，他是以______为参照物；火车进站时车体附近的气流速度很大，使车体附近的______很小，为避免候车乘客被“吸”向列车的事故发生，乘客一定要站在安全线外。
16．利用超声波给金属工件探伤是利用声波传递________(选填“能量”或“信息”)；为提高全体市民的防空安全意识，某市每年都要进行防空警报演练．为了使警报声传的更远，应该提高警报声的________(选填“音调”“响度”或“音色”)．
17．如图所示为某型号中型履带式水陆两栖突击车，它采用了轻质铝合金装甲车体，进一步增强了水中的浮渡能力，该两栖车在海面训练过程中，发射多枚炮弹后，车体向上浮起了一些，车体底部受到水的压强将_____；在陆地上行驶，履带可以_____车体对地面的压强 （均选填“增大”“减小”或“不变”）。
18．如图是关于电阻R1、R2的电流与电压关系的图象，则R1______R2，若将R1、R2并联接在电压为2V的电路中，则干路的电流为______A．
四、计算题（本大题共3小题，共29分）
19．小明寒假到农村的爷爷家探亲，他发现原来爷爷家冬天用煤球炉取暖，而现在改用电暖器取暖．设备如图甲所示，上下各一根中空的金属管，在管道中充满绝缘、导热性良好的导热油．如图乙是其工作原理图，有“低温”“中温”“高温”三档，其中发热电阻R1＞R1．已知该电暖器额定电压为110V，低温档电功率为550W，中温档电功率为1100W，导热油质量为6kg，导热油的比热容c油＝1.8×103J/（kg•℃）．
（1）求R1的阻值．
（1）求电暖器在高温档正常工作时，5min内产生的热量．
（3）不考虑电暖器的热散失，（1）中产生的热量最多可使6kg导热油温度升高多少摄氏度．（保留一位小数）
（4）假如（1）中产生的热量由原来效率为30%的煤球炉提供，需要烧煤多少千克？请你谈一谈使用电暖器取暖比使用煤球炉好的理由．（q煤＝3×107J/kg）
20．人类正积极开发和利用太阳能，如太阳能热水器、太阳能电池等．太阳能热水器利用真空热水管给水加热，如图某太阳能热水器接收太阳能的面积为3m2,每平方米面积上1h得到太阳辐射的能量平均为2.5×106J,该热水器仅能把接受太阳能的42%转化为水的内能，若光照6h可以使热水器内初温为15℃，质量为100kg的水温度升高到多少℃？[c水=4.2×103J/（kg·℃）]
21．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
他对绳子的拉力；动滑轮的重；该同学的重力．
五、作图题（本大题共2小题，共4分）
22．木块在拉力F的作用下向左做匀速直线运动，请在图中面出木块所受摩擦力的示意图．
23．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
（____________）
六、实验探究题（本大题共3小题，共15分）
24．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．
请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．闭合开关前，滑片P应位于_____（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_____．
A．小灯泡短路
B．滑动变阻器短路
C．小灯泡断路
D．滑动变阻器断路排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为_____A；第4次实验时灯泡电阻值为_____Ω．由表一中的数据可知，小张选用的滑动变阻器应是_____（选填“R1”或“R2”）．小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是_____（选填“合理”或“不合理”）的，理由是_____．
表一
表二
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：_____．
25．小明探究电流与电阻的关系，实验器材有：电源（电压不变）、电阻箱、滑动变阻器A（0﹣500Ω）；滑动变阻器B（0﹣20Ω）、电流表、电压表、开关和导线。
（1）请在图甲中用笔画线代替导线，完成电路连接。
（______）
（2）在实验中将滑片P从一端缓慢移到另一端的过程中，发现在很大一段范围内电压表的示数变化很小，电压调节非常不方便，于是小明换用了滑动变阻器_____（选填“A”或“B”），解决了这个问题。接着小明按正确实验步骤开始实验，开关闭合时，两表的示数如图乙（a）、（b）所示，则电源电压为_____V．小明移动滑片，使电压表示数为6V，记录电流表示数，然后改变电阻箱的阻值继续实验。要保证小明能够完成实验，电阻箱可连入电路的阻值范围是____________。
（3）小明顺利完成实验，得到如下表所示的数据，则实验结论是：_________________。
（拓展）实验后，小明要测量标有“6V”字样的小灯泡的额定功率，发现电流表已经损坏，于是小明又找来一个开关，再利用一个10Ω的定值电阻及原有实验部分器材设计了如图所示的电路图。
①只闭合S1，调节滑片P使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值_____（选填“变大”、“变小”或“不变”），再闭合S2，此时电压表示数为5V；
③灯泡的额定功率P额＝_______W。
26．小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力，
（1）本实验需要用到天平这一测量工具，目的是________________________________。
（2）加热10min，水吸收的热量____________（填“大于”、“小于”或“等于”）煤油吸收的热量。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，水的沸点是______℃，煤油的比热容是_________J/（kg•℃）。[
（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧发出的热量是________=3.0。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．从图甲知，弹簧测力计的分度值为0.2N，弹簧测力计的示数为3.4N，即图甲中木块受到的拉力为3.4N，故A错误；
B．从图乙可知，木块两次都做匀速直线运动，第一次10s运动路程为50m，第二次10s运动路程为25m；因为时间一定，速度与路程成正比，即木块第一次和第二次速度之比为50m:25m=2:1，故B错误；
C．两次接触面的粗糙程度相同、压力相同，摩擦力相同，即木块两次受到滑动摩擦力之比为1:1，故C正确；
D．从图乙可知，木块两次都做匀速直线运动，而做匀速直线运动的物体受平衡力作用，所以两次木块受到的拉力和摩擦力相等，因为摩擦力相同，故拉力也相同；
由B可知相同时间内的路程之比为s1:s2=2:1,根据W=Fs可得W1:W2=2:1，故D错误．
2、A
【解析】
A、声音是由物体振动产生的，二胡演奏发出的声音，是由弦的振动产生的，故A正确；
B、鼓手击鼓用的力越大，鼓声的响度就越大，而不是音调越高，故B错误；
C、利用超声波可以清洗眼镜，说明声波可以传递能量，故C错误；
D、有些城市都禁止燃放爆竹，这是在声源处减弱噪声的（即从噪声的产生环节防治噪声），故D错误。
3、C
【解析】
载重汽车安装许多车轮是通过增大受力面积的方法来减小压强的，故A错；铁轨铺在枕木上是通过增大受力面积的方法来减小压强的，故B错；吸管的一端剪成斜口是通过减小受力面积的方法来增大压强的，故C正确；图钉帽的面积做得较大是通过增大受力面积的方法来减小压强的，故D错；应选C．
4、C
【解析】
由图象知：c的路程始终不变，故为静止状态；故甲、乙一定不是c；
对应同一时间t（如t=5s）a、b、d的路程关系为15m、7.5m、2.5m；由速度公v=
可知，va＞vb＞vd；
由s-t图象知，t=5s时，Sa-Sb=7.5m＜10m，Sa-Sd=12.5m＞10m，Sb-Sd=4.5m＜10m；
因此甲的图象可能是图线a、b；乙图象可能是图线b，也可能是图线d．
故D正确．ABC错误．
5、B
【解析】
解答此题需要先观察图像，明确横轴和纵轴所表示的物理量各是什么，然后结合选项逐一去分析．
【详解】
A、由图可知，甲同学是在4s时才开始行走，他比乙同学晚出发4s，选项A 正确；
B、甲同学从4s开始行走，到8s末行走了5m，用时4s，则甲的速度：乙同学从0s开始行走，到8s末行走了5m，用时8s，则乙的速度：选项B错误．
C、4s～8s内，甲乙的图像都是一条直线，表明他们的路程与时间成正比，都做匀速直线运动，选项C正确；
D、0s～8s内，甲乙通过的路程都是5m，则甲乙两同学通过的路程相等，选项D 正确；
故选B．
解答本题关键是要分析图像，根据图像上的信息做出选择．甲和乙在8s末，运动的路程相同，但甲所用时间比乙少，则甲运动的比乙快，即甲的速度比乙大．
6、D
【解析】
（1）频率是1s物体振动的次数，相同时间内振动越快，频率越大．音调跟频率有关，频率越大，音调越高．
（2）振幅是物体振动时偏离原位置的大小，偏离原位置越大，振幅越大．响度跟振幅有关，振幅越大，响度越大．
（3）音色是由发声体本身决定的一个特性．
【详解】
由图可知，两幅图中音叉振动的快慢相同（都有3个波峰和2个波谷），因此声音的音调相同；由图知，物体振动时偏离原位置的程度不相同（即振幅不同），因此响度不相同；甲振动时偏离程度大，甲的振幅大，所以甲的响度大，即音量大，所以，甲图是重敲时的声波图，乙图是轻敲时声波图．用木槌敲击同一音叉，音色是不变的，只有D选项说法正确．
故选D．
掌握声音的三个特征：音调、响度、音色，会观察波形图进行判断．音调跟频率有关；响度跟振幅有关；音色跟材料和结构有关．
7、D
【解析】
A、衣服里的冰升华成了水蒸气，所以冰冻的衣服干了．该选项不合题意．
B、空气中的水蒸气遇到从冰箱里取出的雪糕放出热量液化成小水滴，故而出现冰糕冒“白气”现象．该选项不合题意．
C、有风的天气，空气流动快，加快了人身上水的蒸发速度，液体蒸发需要吸收热量，所以使人感觉格外冷．该选项不合题意．
D、冬天窗玻璃内侧的冰花是水蒸气凝华而成的；冬天的早晨，窗玻璃外面的空气温度与窗玻璃的温度相同，没有热传递现象发生，所以玻璃窗外面不可能有冰花．该选项符合题意．故选D．
8、C
【解析】
掌握物态变化的概念是解答此题的关键
【详解】
A、雾，是空气中的水蒸气遇冷液化成的小水滴，该选项说法不正确；
B、冰棒冒“白气”，是空气中的水蒸气遇到温度较低的冰棒凝结成的小水滴，属于液化现象，该选项说法不正确；
C、秋天的早晨花草上出现小露珠，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，该选项说法正确；
D、初冬的早晨地面上出现白色的霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，该选项说法不正确．
故选C．
9、D
【解析】
A．在电源电压一定，多个大功率用电器同时使用，总功率会过大，由P=UI可知，会引起电流过大，易引发火灾，故A错误；
B．使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，故B错误；
C．在电路中的插头属于带电体，用湿手拔插头时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故C错误；
D．为了防止用电器的外壳漏电，所以应将其外壳接地，故D正确。
10、C
【解析】
因为凸透镜的焦距是10cm，当物体在30cm处时，成像在一倍焦距和二倍焦距之间，成倒立、缩小的实像，当物体向透镜移动时，物近像远像变大，像始终变大的，当物体越过10cm的焦点时，成正立、放大、虚像，物体靠近凸透镜时，像逐渐变小，正确选项C．
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A．甲、乙两个导体的 I﹣U 图象都为过原点的直线，故甲、乙为定值电阻，由图象知，当电压相同时，通过甲的电流大于乙的电流，由可知，R 甲＜R 乙，故错误；
B ．由可知，电阻甲一定时，通过甲的电流与甲两端的电压成正比，故正确；
C．甲乙串联时，根据串联电路电流的规律，通过甲、乙的电流相等，I 甲＝I 乙，而 R 甲＜R 乙，根据 可知甲消耗的电能小于乙消耗的电能，故正确；
D．甲乙并联时，甲乙的电压相等，R 甲＜R 乙，根据 可知甲的电功率大于乙的电功率，故正确．
12、BD
【解析】
A. 液体的沸点随液面上方的气压增大而升高，故A错误；B. 在公园里能闻到花香，是由于分子不停地做无规则运动，故B正确;C. 皮肤上擦酒精觉得凉，是由于酒精蒸发时吸收了皮肤的热量，而不是温度。故C错误；D. 把蔬菜放进冰箱，蔬菜的温度降低，蔬菜的内能是通过热传递改变的，故D正确。故选BD.
13、BCD
【解析】
（1）影响动能的影响因素是物体的质量和物体运动的速度；（2）影响重力势能的因素是物体的质量和物体的高度；（3）根据W=Gh判断出做功的多少；（4）根据P=判断出功率的大小．
【详解】
A. 小球从A点由静止开始下落，质量不变，速度越来越大，动能不断变大．故A错误；
B. 小球的质量不变，C点的高度小于在B点的高度，故小球在C点的重力势能小于在B点的重力势能．故B正确；
C. 已知AB和BC的距离相等，根据W=Gh可知，重力一定，通过的距离相同，所以重力做的功相同．故C正确；
D. 由题意知，小球在AB段的平均速度小于在BC段的平均速度，AB和BC的距离相等,所以在BC段所用的时间小于在AB段所用时间，根据P=可知，重力做功相同的情况下，BC段的时间短，所以BC段做功的功率大，故D正确．
三、填空题（本大题共5小题，共10分）
14、凸透 一倍焦距之内
【解析】
露珠相当于凸透镜，叶脉在凸透镜的一倍焦点以内，成正立、放大的虚像，因此透过这些露珠看到的叶脉会放大了．
15、 火车 压强
【解析】根据题意知道，小亮是以运动的火车为参照物，所以树木是向后运动的；因为流体流速越大的位置，压强越小，所以火车进站时车体附近的气流速度很大，使车体附近的压强很小，人若靠近列车，则人受到外侧压强大于人内侧受到的压强，在较大的压强差作用下很容易被压向列车，发生交通事故，所以，乘客一定要站在安全线外。
点睛：本题考查的是参照物及其选择与流体压强与流速的关系，考查的都是生活中的现象，注意理论联系实际，学会用物理知识解释生活现象。
16、信息 响度
【解析】
利用超声波给金属工件探伤是利用声波传递信息；进行防空警报演练时，为了使警报声传的更远，应该提高警报声的响度．
本题考查声音可以传递信息，也可以传递能量；响度与物体振幅有关，振幅越大，响度越大，距离发声体越远，声波的振幅越小，响度越小．
17、减小 减小
【解析】
车体向上浮起了一些，深度变小，根据p＝ρgh可知：车体底部受到水的压强将减小；坦克安装履带增大受力面积，则在压力一定时，增大受力面积来可以减小对地面的压强。
18、< 1．5
【解析】
试题分析：由图示可知，当电压相同时，通过电阻R1的电流较大，所以可知，较大的电阻是R2；当电阻并联时电压相等，总电流等于各支路电流之和，由图示可知，当电压为2V时，通过两个电阻的电流分别为1．4A和1．1A，所以干路中的电流为1．5A．
【考点定位】电压；电阻；电流
四、计算题（本大题共3小题，共29分）
19、（1）88Ω（1）4.95×105J（3）45.8°C（4）0.055kg；清洁、无污染．
【解析】
（1）由图知道，当S1、S1都闭合时，两电阻并联，由于并联总电阻小于其中任一电阻，所以，此时总电阻最小，由P＝知道，此时功率最大，为高温档；
当只闭合S1时，为R1的简单电路，只闭合S1时，为R1的简单电路，由于发热电阻R1＞R1，由P＝知道，只闭合S1时为低温档，只闭合S1时为中温档；
由P＝知道，R1的阻值是：R1＝＝88Ω；
（1）电暖器在高温档正常工作时，两个电阻都工作，
故高温档的总功率是：
P高＝P1+P1＝P低+P中＝550W+1100W＝1650W；
当电暖器在高温档正常工作时，5min内产生的热量是：
Q＝P高t＝1650W×5×60s＝4.95×105J；
（3）根据Q＝cm△t知道，6kg导热油升高的温度是：
△t＝≈45.8°C；
（4）若（1）中产生的热量由原来效率为30%的煤球炉提供，
由η＝知道，煤球燃烧放出的热量是：
Q放＝＝1.65×106J；
由Q放＝mq知道，需要烧煤的质量是 ：
m′＝＝0.055kg；
使用电暖器的能量利用率高，清洁、无污染，所以使用电暖器取暖比使用煤球炉好．
20、60℃
【解析】
因为光照6h，太阳能热水器接收的太阳能为：W太阳能=2.5J/(h =4.5J，
又因为热水器接收的太阳能有42%转化为水的内能，所以水吸收的热量为：=W太阳能=424.5=1.89J，
所以质量为100kg的水升高的温度为：=45，
所以水的末温为：t2=t1+t=15+45=60．
21、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力
（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以
则人的重力
答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
五、作图题（本大题共2小题，共4分）
22、
【解析】
木块在拉力F的作用下向左做匀速直线运动，为平衡状态，受力平衡，即摩擦力与拉力是一对平衡力，所以摩擦力向右，与拉力相等，作用点也画在重心上，如图：
23、
【解析】
平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．
【详解】
先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、 A C 0.2 8 R2 不合理 灯丝的电阻会随温度变化 没有控制电阻两端的电压不变
【解析】
（1）测量小灯泡电阻的实验中，滑动变阻器应“一上一下”串联接入电路中，P向右移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其右下接线柱接入电路中，如图所示：
（2）为了保护电路，闭合开关前，应将滑片P置于阻值最大处，即A端；
电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了，故选C；
（3）图丙中电流表量程为0～0.6A，分度值为0.02A，电流表示数为0.2A；
由表中数据可知，第4次实验时灯泡两端电压2.0V，电流0.25A，此时灯泡电阻值为：
RL＝＝＝8Ω；电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：U'＝3V-0.5V＝2.5V，此时变阻器连入电路中的电阻：R滑＝≈15.6Ω＞10Ω，这说明小张选用的滑动变阻器应是R2；
（4）灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
（5）实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的（即电压不同），所以其原因是没有控制电阻两端的电压不变．
25、 B 9 10---40Ω 电压一定时，电流与电阻成反比； 不变 2.25
【解析】
（1）由图中数据，电压表选用大量程与电阻箱并联，如下图示数：
（2）变阻器A的电阻比B的电阻大得多，在材料和横截面积相同的条件下，A的电阻丝比B的长的多，故发现在很大一段范围内电压表的示数变化很小，电压调节非常不方便，使用的是A变阻器，于是小明换用了滑动变阻器B，解决了这个问题，接着小明按正确实验步骤开始实验，即开关闭合时变阻器加入电路的电阻最大，两表的示数如图乙（a）、（b）所示，电流表选用小量程分度值为0.02A，电流为0.2A，电压表选用大量程，分度值为0.5V，电压为5V，根据串联电路的规律和欧姆定律，电源电压为U=IR滑+UV=0.2A×20Ω+5V=9V；小明移动滑片，使电压表示数为6V，根据串联电路电压的规律，变阻器的电压为：U滑=9V-6V=3V，电压表示数为变阻器分得电压的2倍，因变阻器最大阻值是20Ω，故根据分压原理，电阻箱可接入电路的最大阻值为：R最大=2R滑=2×20Ω=40Ω，接入电路的最小值为：R最小=×=10Ω，要保证小明能够完成实验，电阻箱可连入电路的阻值范围是10--40Ω；
（3）由表中数据，电流与电阻之积为一定值，故得出的结论：电压一定时，电流与电阻成反比；
【拓展】
①只闭合S1，调节滑片P使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值不变，再闭合S2，此时电压表示数为5V；
③在②中，根据欧姆定律，电路中的电流IR===0.5A，根据串联电路的规律和欧姆定律，变阻器接入电路中的电阻R滑===8Ω，在①中，灯的额定电流为：IL===0.375A，灯泡的功率：P额=ULIL=6V×0.375A=2.25W。
26、取相同质量的水和煤油 等于 98 2.1×103 6×105
【解析】
(1)[1]探究水和煤油的吸热能力，应选取质量相同的两种物质，所以使用天平目的是：取相同质量的水和煤油；
(2)[2]用相同的酒精灯分别给水和煤油加热，加热10min，水吸收的热量等于煤油吸收的热量；
(3)[3]由图象可知，水的温度达到98，继续吸热，温度保持不变，所以水的沸点是98℃;
[4]当两种液体温度都升高到98℃时，煤油用时10min，水用时20min．即Q水=2Q煤油，
因为
Q水=c水m（t -t0），
Q煤油=c煤油m（t -t0），
所以
c水m（t -t0）=2c煤油m（t -t0），
4.2×103J/（kg•℃）m（98℃-68℃）=2c煤油m（98℃-68℃），
解得：
c煤油=2.1×103J/（kg•℃）
(4)[5]酒精完全燃烧放出的热量
Q放=qm=3.0×107J/kg×0.02kg=6×105J
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻R/Ω
3.1
6.8
8.9
9.7
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
U/V
6
6
6
6
R/Ω
12
15
20
30
I/A
0.5
0.4
0.3
0.2
