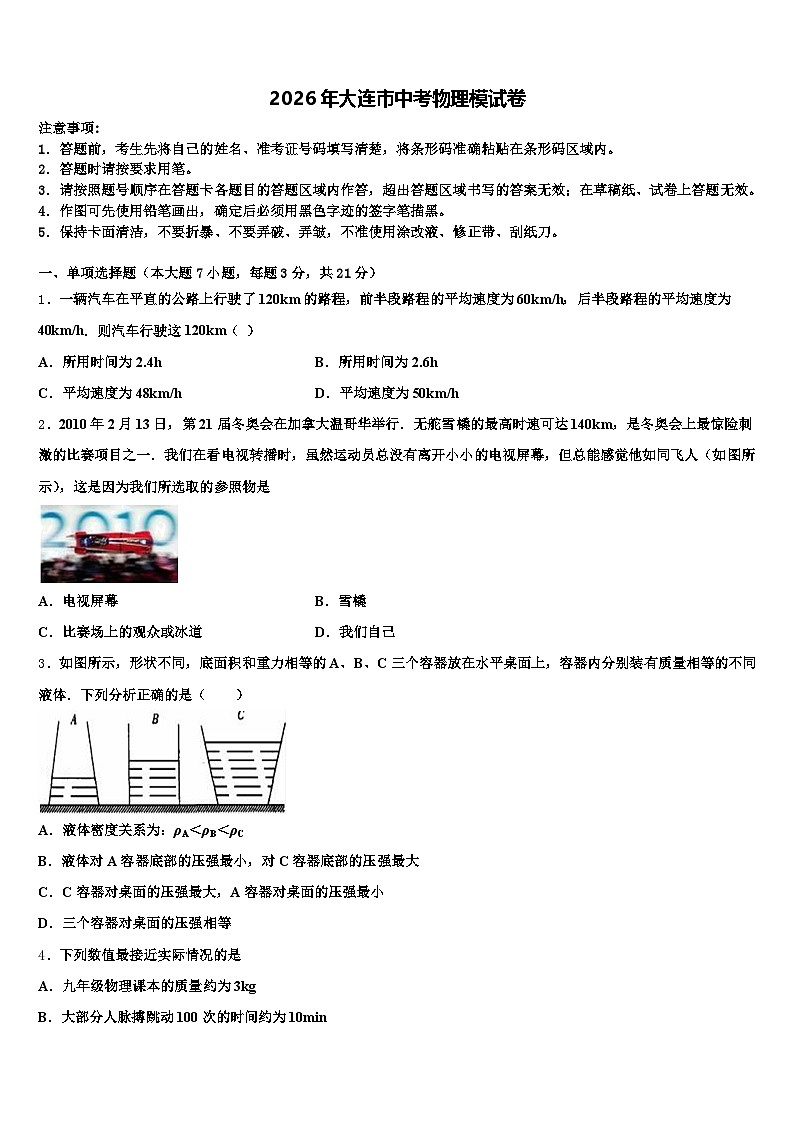

2026年大连市中考物理模试卷（含答案解析）

这是一份2026年大连市中考物理模试卷（含答案解析），共18页。试卷主要包含了答题时请按要求用笔，图中物体受力示意图不正确的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．一辆汽车在平直的公路上行驶了120km的路程，前半段路程的平均速度为60km/h，后半段路程的平均速度为40km/h．则汽车行驶这120km（ ）
A．所用时间为2.4hB．所用时间为2.6h
C．平均速度为48km/hD．平均速度为50km/h
2．2010年2月13日，第21届冬奥会在加拿大温哥华举行．无舵雪橇的最高时速可达140km，是冬奥会上最惊险刺激的比赛项目之一．我们在看电视转播时，虽然运动员总没有离开小小的电视屏幕，但总能感觉他如同飞人（如图所示），这是因为我们所选取的参照物是
A．电视屏幕B．雪橇
C．比赛场上的观众或冰道D．我们自己
3．如图所示，形状不同，底面积和重力相等的A、B、C三个容器放在水平桌面上，容器内分别装有质量相等的不同液体．下列分析正确的是（ ）
A．液体密度关系为：ρA＜ρB＜ρC
B．液体对A容器底部的压强最小，对C容器底部的压强最大
C．C容器对桌面的压强最大，A容器对桌面的压强最小
D．三个容器对桌面的压强相等

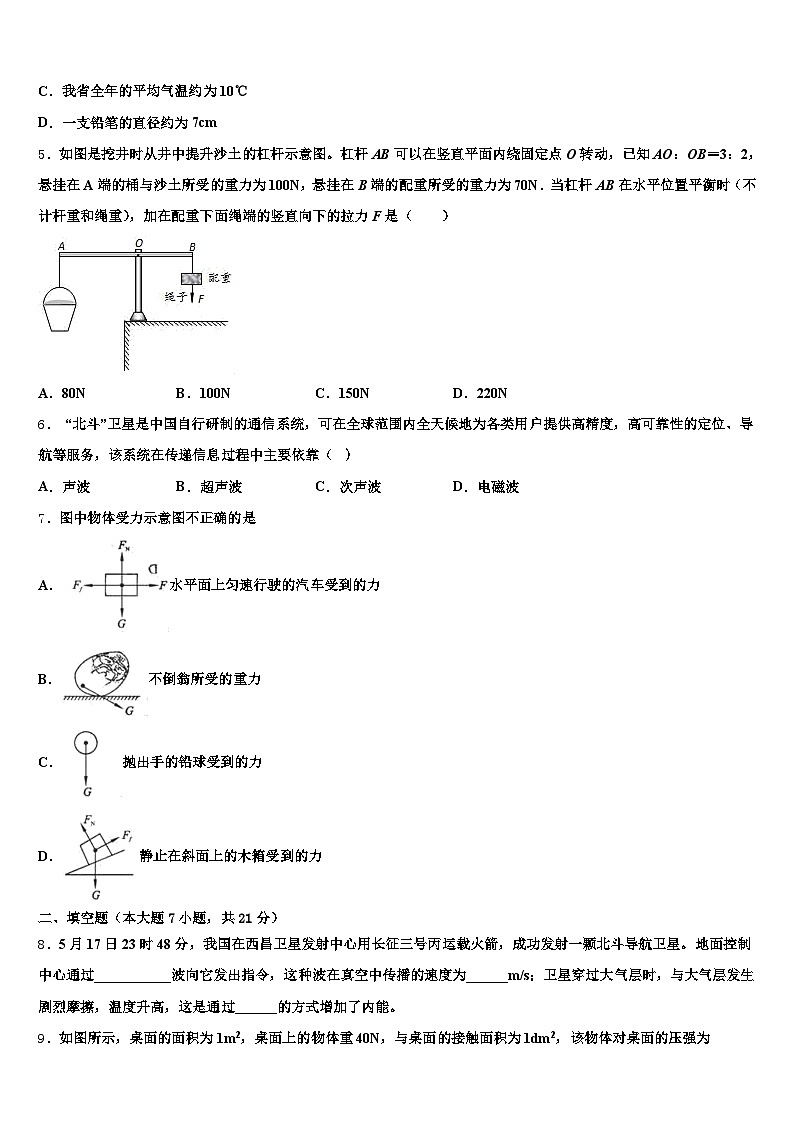

4．下列数值最接近实际情况的是
A．九年级物理课本的质量约为3kg
B．大部分人脉搏跳动100次的时间约为10min
C．我省全年的平均气温约为10℃
D．一支铅笔的直径约为7cm
5．如图是挖井时从井中提升沙土的杠杆示意图。杠杆AB可以在竖直平面内绕固定点O转动，已知AO：OB＝3：2，悬挂在A端的桶与沙土所受的重力为100N，悬挂在B端的配重所受的重力为70N．当杠杆AB在水平位置平衡时（不计杆重和绳重），加在配重下面绳端的竖直向下的拉力F是（ ）
A．80NB．100NC．150ND．220N
6． “北斗”卫星是中国自行研制的通信系统，可在全球范围内全天候地为各类用户提供高精度，高可靠性的定位、导航等服务，该系统在传递信息过程中主要依靠（ ）
A．声波B．超声波C．次声波D．电磁波
7．图中物体受力示意图不正确的是
A．水平面上匀速行驶的汽车受到的力
B．不倒翁所受的重力
C．抛出手的铅球受到的力
D．静止在斜面上的木箱受到的力
二、填空题（本大题7小题，共21分）
8．5月17日23时48分，我国在西昌卫星发射中心用长征三号丙运载火箭，成功发射一颗北斗导航卫星。地面控制中心通过___________波向它发出指令，这种波在真空中传播的速度为______m/s；卫星穿过大气层时，与大气层发生剧烈摩擦，温度升高，这是通过______的方式增加了内能。

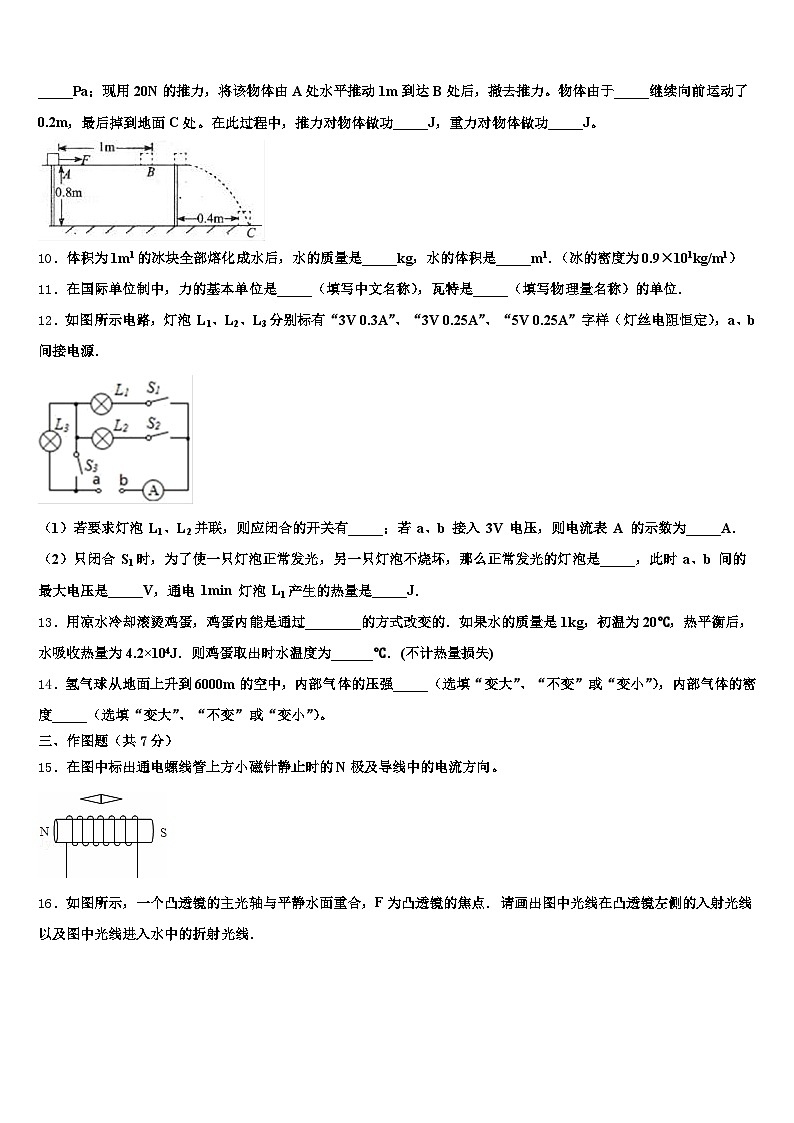

9．如图所示，桌面的面积为1m2，桌面上的物体重40N，与桌面的接触面积为1dm2，该物体对桌面的压强为_____Pa；现用20N的推力，将该物体由A处水平推动1m到达B处后，撤去推力。物体由于_____继续向前运动了0.2m，最后掉到地面C处。在此过程中，推力对物体做功_____J，重力对物体做功_____J。
10．体积为1m1的冰块全部熔化成水后，水的质量是_____kg，水的体积是_____m1．（冰的密度为0.9×101kg/m1）
11．在国际单位制中，力的基本单位是_____（填写中文名称），瓦特是_____（填写物理量名称）的单位．
12．如图所示电路，灯泡 L1、L2、L3分别标有“3V 0.3A”、“3V 0.25A”、“5V 0.25A”字样（灯丝电阻恒定），a、b 间接电源．
（1）若要求灯泡 L1、L2并联，则应闭合的开关有_____；若 a、b 接入 3V 电压，则电流表 A 的示数为_____A．
（2）只闭合 S1时，为了使一只灯泡正常发光，另一只灯泡不烧坏，那么正常发光的灯泡是_____，此时 a、b 间的最大电压是_____V，通电 1min 灯泡 L1产生的热量是_____J．
13．用凉水冷却滚烫鸡蛋，鸡蛋内能是通过________的方式改变的．如果水的质量是1kg，初温为20℃，热平衡后，水吸收热量为4.2×104J．则鸡蛋取出时水温度为______℃．(不计热量损失)
14．氢气球从地面上升到6000m的空中，内部气体的压强_____（选填“变大”、“不变”或“变小”），内部气体的密度_____（选填“变大”、“不变”或“变小”）。
三、作图题（共7分）
15．在图中标出通电螺线管上方小磁针静止时的N极及导线中的电流方向。
16．如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．
17．物体A在光滑的斜面上正在下滑，画出此时物体A所受到的力的示意图．
（_____）
四、实验题（本大题共5小题，共20分）
18．某物理兴趣小组利用所学知识制作了如图的温度计，A为一个小塑料瓶，B为细管，通过一个软木塞与A连通，管的下端竖直插在水槽中，使细管内外的水面有一高度差h。兴趣小组在不同温度下，进行实验，测量数据如表：
（1）实验中使用的刻度尺分度值为_____cm；
（2）若在细管上标记对应温度值，则细管上的温度值从上到下，逐渐变_____；
（3）当h＝40.3cm时，对应的温度t＝_____℃
（4）若温度不变，大气压变小，则该温度计的示数将_____；
（5）将槽中的水换成水银_____（选填“可以”或“不可以”）提高温度计的精度。
19．在“测定小灯泡电功率”的实验中，实验室提供的滑动变阻器有
A：“5Ω 3A”，B：“20Ω 2A”，C：“50Ω 1.5A”三种，小灯泡上标有“2.2V”字样，电源电压为6伏不变．
某同学连接的电路如图A所示，有一根导线尚未连接，请用笔线代替导线连接，使滑动变阻器连入电路中电阻值最大．该同学正确连接好电路，闭合开关，移动滑动变阻器的滑片到中点位置时，小灯恰好正常发光．此时电流表示数如图B所示，则小灯正常发光的电流为_____安，滑动变阻器选用的是_____（选填字母），小灯的额定功率为_____瓦．小华同学也做实验，请你跟随小华边实验边思考，逐一回答下面的几个问题．
请在图C方框内画出该实验电路图．
小华刚连接完最后一根导线，立即看到灯泡发出明亮的光．在一旁观察的小雨一惊，提醒小华实验中有问题．小华想，我的实验连线没有出问题啊！请你帮助小华找出实验中两个操作不当之处：①_____；②_____．做完实验后，小华将“测量小灯泡的功率”实验与以前做过的“伏安法测量小灯泡电阻”的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：_____．
20．小明利用图甲电路测量小灯泡的电功率，小灯泡上标有“3.8V”字样．
（1）请你用笔画线代替导线，帮小明将图甲电路连接完整．
（_______）
（2）闭合开关后，小明发现小灯泡不亮，电压表无示数，电流表有示数，则电路出现故障的原因是____．
（3）小明排除故障后，移动滑片使电压表示数为2.5V，电流表示数如图乙所示，则电流表的示数为____A，小灯泡的实际功率为____W．要使小灯泡正常发光，他应将滑片向____（选填“左”或“右”）移动，直至电压表的示数为____V．
（4）小明想利用图甲器材探究电流与电压的关系，他的想法____（可行/不可行），理由是____．
21．下列为“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样．
① 请用笔线代替导线按照如图甲电路图（即向左移动变阻器滑片P，变阻器电阻变小）将如图乙中实物图连接完整．
（_______）
② 正确连接电路后，闭合电键，电压表示数为1V，小灯泡实际亮度_______（选填“偏亮”、“正常发光”或“偏暗”）．
③ 然后移动滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W．
④ 替换如图乙所示装置中的一个电路元件，还能完成初中物理中至少两个电学实验，你认为替换的器材是_______．
22．地球附近的物体都受到重力的作用，小明同学认为物体的重力大小与物体的质量有关．于是他进行了相关的实验探究．
（1）小明将实验得到的数据填入表格中，其中第2次实验物体的重力大小如图所示，为_____N．
（2）由实验数据可得出结论为：_____．
（3）实验中需要测量多组数据，目的是_____．
A．取平均值减小误差 B．寻找普遍规律
（4）若干年后，小明在我国建成的太空站工作时，你认为他用同样的器材在太空站_____（填“能”或“不能”）完成该探究．
五、计算题（本大题共2小题，共13分）
23．用如图所示的滑轮组提升重物，已知动滑轮的重为50N，绳端拉力F为100N，5s 内可使物体匀速上升2m，不计绳重和摩擦．求：
（1）拉力所做的功；
（2）拉力的功率；
（3）滑轮组的机械效率．
24．如图所示，L是“12V 36W”的灯泡，R1是阻值为30Ω的定值电阻，R2是最大阻值为20Ω的滑动变阻器，电源电压和灯泡电阻均不变．求：
灯泡的阻值；开关S、S1均闭合，滑片P移到最左端时，灯泡恰好正常发光，求此时通过R1的电流；闭合开关S，断开开关S1，求在滑片P移到最右端，电路消耗的总功率及通电5min灯泡消耗的电能．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示，某型号的电饭锅有两个档位，分别是高温烧煮和保温焖饭档，其原理如图乙所示（虚线框内为电饭锅的发热部位）．已知R1＝44Ω．
开关S置于_____档（选填“1”或“2”）时是高温烧煮档，它的功率是多大_____？电饭锅在高温烧煮档正常工作8min产生的热量是多少_____？若已知此电饭锅保温焖饭档的功率是高温烧煮档功率的二十分之一，则 R2的阻值为多大______？
26．如图所示，是物理兴趣小组设计的风力测量仪的电路示意图．其电源电压为3伏，电路保护电阻R1=20欧，均匀电阻丝的阻值R2=5欧，金属丝OA（电阻忽略不计）的上端固定在O点，下端系有一块塑料片B，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成．
⑴无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？
⑵风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少？
⑶有人建议在此电路中串联一个电流表，用电流表的示数反映风力大小，你认为是否可行，请说明理由．
27．小明利用l8cm长的吸管、细铜丝、石蜡等材料自制密度计．制作密度计的过程中，需要一个盛放液体的容器，现有250mL的量筒和400mL的烧杯供选择．则小明应选择__________．小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能__________.改进后小明将密度计放入水中，用刻度尺测出吸管露出水面的长度是10.8cm，则吸管浸入水中的深度h水=__________cm.小明将该密度计放人某液体中，吸管浸入液体的深度为9cm.则此液体的密度是多少？（ρ水=1.0×103kg/m3）小明的同学也用吸管制作了密度计，他发现密度计相邻两刻度线之间的距离太小，导致用此密度计测量液体密度时误差较大，为此同学们提出了如下改进方案，其中可行的是
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
一辆汽车在平直的公路上行驶了120km的路程，前半段路程60km的平均速度为60km/h，后半段路程60km的平均速度为40km/h．由得汽车行驶这120km用的时间分两段分别为
，
，
总时间为2.5h，平均速度为
，
选项C符合题意．
2、C
【解析】
试题分析：解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．
解：（1）运动员相对于比赛场上的观众或冰道的位置发生了改变，所以说运动员相对于比赛场上的观众或冰道是运动的，并且运动速度很快．
（2）屏幕中的运动员相对于电视屏幕、雪橇、我们自己的位置没有发生改变，所以说运动员相对于电视屏幕、电视屏幕上的一条边及我们自己都是静止的．
故选C．
【点评】此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论．
3、D
【解析】
A．根据ρ=可知，质量相等的不同物质，体积越大，密度越小，由图可知，VA＜VB＜VC，故ρA＞ρB＞ρC。故A错误；
B．A、B、C三个容器中，A中液体对容器底部的压力大于自身的重力；B中液体对容器底部的压力等于自身的重力；C中液体对容器底部的压力小于自身的重力。根据公式p=可知，三个容器底面积相同，液体对A容器底部的压强最大，对B容器底部的压强次之，对C容器底部的压强最小。故B错误；
CD．三个容器的重力相等，液体的质量相等，则重力相等，容器放在水平桌面上对水平桌面的压力相同，又底面积相等，根据公式p=可知，三个容器对桌面的压强相等。故C错误，D正确。
故选D。
4、C
【解析】
A、九年级物理课本的质量在300g=0.3kg左右，故A错误；
B、多数人脉搏跳动100次用时约90s=1.5min，故B错误；
C、我省属于北方地区，全年的平均气温约为10℃左右，故C正确；
D、一支铅笔的直径约为1cm，故D错误。
5、A
【解析】
由杠杆平衡条件F1L1＝F2L2得：
GA×AO＝（GB+F）×OB，
即：100N×AO＝（70N+F）×OB﹣﹣﹣﹣﹣﹣﹣①，
已知：AO：OB＝3：2﹣﹣﹣﹣﹣﹣﹣﹣②，
由①②解得：F＝80N；
即加在配重下面绳端的竖直向下的拉力F是80N；
6、D
【解析】
ABC．声音的传播需要介质，真空不能传声，故ABC不符合题意．
D．卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面，所以它传递信息利用的是电磁波．故D符合题意．
7、B
【解析】
A、水平面上匀速行驶的汽车受到水平方向上的牵引力和阻力作用，竖直方向上受到竖直向下的重力和支持力作用，故A正确；
B、不倒翁受到的重力方向是竖直向下的，故B错误；
C、不考虑空气阻力作用时，抛出手的铅球只受重力，方向竖直向下，故C正确；
D、木箱静止在斜面上，受到竖直向下的重力G、垂直斜面向上的支持力F和沿斜面向上的摩擦力f的作用，故D正确．
二、填空题（本大题7小题，共21分）
8、电磁波 3×108m/s 做功
【解析】
电磁波可以传递信息，并且可以在真空中传播，所以，地面中心是通过电磁波来给卫星传达指令的；这种波在真空中传播速度为3×108 m/s；卫星穿过大气层时，温度升高，是因为要克服摩擦做功，机械能转化为内能。
9、4000 惯性 20 32
【解析】
因水平面上物体的压力和自身的重力相等，所以，该物体对桌面的压强：p＝＝＝＝4000Pa；运动的物体撤去推力后，物体由于惯性继续向前运动；由题意可知，推力F′＝20N，在推力作用下物体移动的距离s＝1m，则推力对物体做的功W＝F′s＝20N×1m＝20J；重力对物体做功W′＝Gh＝40N×0.8m＝32J。
10、900 0.9
【解析】
水的质量为m水m冰ρ冰V0.9×101kg/m1×1m1900kg，水的体积为V水 0.9m1.
点睛：（1）已知冰的体积和密度，利用公式mρV可以求出质量；（2）已知水的质量和密度，利用V可以得到水的体积．
11、牛顿 功率（电功率）
【解析】
在国际单位制中，力的单位是牛顿，符号是N；瓦特是功率（电功率）单位，符号是W．
12、S1、S2 5.5 L3 7.5 37.5
【解析】
（1）若要求灯泡L1、L2并联，则应闭合的开关有S1、S2 ；若a、b接入3V电压，则L1、L2均正常发光，则电流表A的示数为I＝I1I2＝5.5A. （2）若只闭合S1时，L1和L3串联，为了使一只灯泡正常发光，另一只灯泡不烧坏，则电路中的电流为0.25A；正常发光的灯泡是L3，灯泡L1的阻值R1＝10Ω 灯泡L3的阻值R3＝20Ω，此时a、b间的最大电压是U＝I(R1R3)＝0.25A(10Ω20Ω)＝7.5V，通电1min灯泡L1产生的热量是Q＝2Rt＝(0.25A)210Ω60s＝37.5J．
13、热传递 30C
【解析】
用凉水冷却鸡蛋时，冷水从鸡蛋中吸收热量，即鸡蛋释放热量，其内能减少、温度降低，是通过热传递的方式改变内能的；根据Q吸 =cm（t-t0 ）可知鸡蛋取出时水的温度为： t=Q吸/cm+t0 =4.2×104J/4.2×103J/(kg•℃)×1kg+20℃=30℃．
14、变小 变小
【解析】
气球升空过程中，只是位置的改变，球内气体的质量不变；大气压随高度的升高而减小，气球升空过程中，气球外的气压减小，为保证内外压强相等，所以球的体积增大来减小球内压强，气体的质量不变，体积变大，由ρ=可知密度变小。
三、作图题（共7分）
15、
【解析】
试题分析：由右手定则可知，导线中的电流应是从左端进入的，根据磁极间的相互作用可知，小磁针的右端是N极，如上图所示。
【考点定位】通电螺线管
16、
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线．过入射点垂直界面作出法线，根据反射定律的内容在空气中法线的另一侧作出反射光线，在水中法线的另一侧作出折射光线，
17、
【解析】
试题分析：木块受到地球施加的重力G，方向竖直向下，还受到斜面施加的支持力F支，方向垂直于接触面向上，由于斜面光滑，不受摩擦力，重力和支持力共同作用的结果是使木块下滑，其实不存在单独的一个下滑力．
作图如下：
四、实验题（本大题共5小题，共20分）
18、1 大 13 变大 不可以
【解析】
（1）在使用刻度尺读数时，要估读到最小分度值的下一位；由表格数据知，小数点后有一位小数（这一位是估读的），如30.0cm，则可知使用的刻度尺分度值为1cm；
（2）从表中的数据，当温度为17℃、19℃、21℃、23℃、25℃、27℃时，对应的高度差h分别为：30.0cm、24.9cm、19.7cm、14.6cm、9.4cm、4.2cm。可以得出水柱高度随着温度的升高而降低，所以可以得出，当水柱越低时，温度越高，因此从上到下，温度值逐渐增大；
（3）水柱高为40.3厘米与水柱高30.0cm时的高度的差值为△h＝40.3cm﹣30.0cm＝10.3cm；温度从19℃降低到17℃时的水柱升高的高度差为5.1cm，温度从21℃降低到19℃时的水柱升高的高度差为5.2cm，温度从25℃降低到23℃时的水柱升高的高度差为5.1cm，温度从27℃降低到25℃时的水柱升高的高度差为5.2cm，由此可知，温度每变化4℃，高度会变化5.2cm+5.1cm＝10.3cm，推算可知，当水柱高为40.3厘米与水柱30.0cm时，温度降低了4℃，故温度为13℃；
（4）由图知：p瓶+ρgh＝p大气压，若温度不变，瓶内气压不变，大气压变小，则ρgh变小，高度差h减小，管内液面下降，对应的温度计的示数变大；
（5）根据p＝ρgh知，液体压强一定时，水银的密度大，高度h变化小，温度计的灵敏度反而更低，即将槽中的水换成水银不可以提高温度计的精度。
19、见解析 0.38 B 0.836 见解析 连接电路的过程中开关未断开； 闭合开关前，变阻器未接最大值 原理不同或计算公式不同或其它
【解析】
（1）根据滑动变阻器“一上一下”接线原则，由于上接线柱已接入电路，因此选择距滑片最远的接线柱即为阻值最大处．将该接线柱与灯泡相连，如图所示：
（2）电流表量程为0~0.6A，分度值为0.02A，则小灯正常发光的电流为0.38A．
此时滑动变阻器接入电路的电阻为，因此选择“20Ω 2A”的滑动变阻器B．
小灯泡的额定功率P=ULI=2.2V×0.38A=0.836W．
（3）测量小灯泡的电功率实验电路图：
刚连接完最后一根导线，立即看到灯泡发出明亮的光．则实验中操作不当之处：①连接电路的过程中开关未断开；②闭合开关前，变阻器未接最大值，电路中电流较大，灯泡发出明亮的光；
（4）“测量小灯泡的功率”实验目的是测量灯泡的功率，“伏安法测量小灯泡电阻”的目的是测量电阻，所以两个实验的目的不同，实验原理不同，测功率用P=UI，测电阻用欧姆定律．
20、见解析 灯泡短路 0.3 0.75 左 3.8 不可行 灯丝电阻随温度的变化而变化
【解析】
解：（1）测量小灯泡电功率的实验中电流表串联在电路中，如图所示：
（2）闭合开关后，小灯泡不亮，电流表有示数，说明电路是通路，而电压表无示数，所以故障的原因可能是小灯泡短路了；（3）由表格数据知，第3次实验灯泡两端电压为2.5V，由图丙知电流表使用0﹣0.6A量程，分度值0.02A，此时通过灯泡的电流为0.3A，所以灯泡此时的功率：P＝UI＝2.5V×0.3A＝0.75W；灯在额定电压下才正常发光，电压表的示数为2V小于灯的额定电压，应增大灯的电压，由串联电路电压的规律，应减小变阻器分得的电压，根据分压原理，变阻器连入电路中的电阻要减小，即滑片向左移动；直到电压表的示数为3.8V；（4）小明想利用图甲器材探究电流与电压的关系，他的想法不可行，理由是灯丝电阻随温度的变化而变化．
点睛：（1）本实验中电流表和滑动变阻器串联在电路中，根据灯泡正常发光电流确定电流表示数；（2）常见的电路故障有断路与短路，闭合开关后，小灯泡不亮，电流表有示数，说明电路是通路，由电压表无示数分析故障的原因；（3）由表格数据知，第3次实验灯泡两端电压，由图乙读出此时通过灯泡的电流，由P＝UI计算灯泡此时的功率；根据串联电路电压的规律及分压原理确定滑片移动的方向；直到电压表的示数为额定电压；
21、 偏暗 0.6 小灯泡
【解析】
（1）滑动变阻器上端连接的是C接线柱，要想向左滑动时电阻变小，下端应接A接线柱，如图：
（2）小灯泡标有“2.5V”字样，即额定电压为2.5V，当电压表示数1V时，明显低于额定电压，所以小灯泡实际亮度偏暗；
（3）由图可知此时电流表示数为0.24A，小灯泡额定功率P=UI=2.5V×0.24A=0.6W；
（4）图乙中如果把小灯泡换成一个未知电阻，即可以做伏安法测电阻实验，或换成定值电阻可以探究电流与电压的关系。
22、2 物体受到的重力与质量成正比 B 不能
【解析】
（1）由图可知，图中弹簧测力计的为分度值为0.2N，示数为2N；
（2）由表格数据可知，物体所受的重力与物体的质量成正比；
（3）实验中需要测量多组数据，找出重力与质量的普遍规律，故B正确；
（4）由于在太空站中，不能用弹簧测力计测出物体受到的重力，所以用同样的器材，在太空站中不能完成该实验．
五、计算题（本大题共2小题，共13分）
23、400J 80W 75%
【解析】
解：（1）由图知，通过动滑轮的绳子段数n＝2，绳端移动的距离：s＝2h＝2×2m＝4m，拉力做的功：W总＝Fs＝100N×4m＝400J；（2）拉力的功率：P＝80W；（3）不计绳重和摩擦，所做的额外功：W额＝G动h＝50N×2m＝100J，由W总＝W有用+W额可得，有用功：W有用＝W总﹣W额＝400J﹣100J＝300J，滑轮组的机械效率：η＝×100%＝×100%＝75%．
答：（1）拉力所做的功为400J；（2）拉力的功率为80W；（3）滑轮组的机械效率为75%．
点睛：（1）由图知，通过动滑轮绳子的段数n＝2，由s＝2h计算绳端移动的距离，根据W＝Fs求出拉力做的总功；（2）利用P＝ 求出拉力的功率；（3）根据W＝Gh求出额外功，再根据W总＝W有用+W额求出有用功，由机械效率公式计算滑轮组的机械效率．
24、（1）4Ω；（2）0.4A；（3）6W； 300J
【解析】
根据灯泡的铭牌可知额定电压和额定功率，根据 求出小灯泡的阻值；当开关S、S1均闭合，滑片P移到最左端时，此时R1与L并联，根据灯泡正常发光可知电源的电压，根据欧姆定律可知通过R1的电流；闭合S，断开S1，滑片P移到最右端，此时灯泡与滑动变阻器串联，先根据欧姆定律求出电路电流，然后根据 求出电路消耗的总功率，再根据 求出通电5min灯泡消耗的电能．
【详解】
（1）已知灯泡的额定电压和额定功率，由 可得，灯泡的电阻： ；
（2）由图知当开关S、S1均闭合，滑片P移到最左端时，此时R1与L并联，灯泡恰好正常发光，由并联电路的电压特点知，电源电压U＝UL＝12V，由欧姆定律可得，通过R1的电流： ；
（3）由图知闭合开关S，断开开关S1，滑片P移到最右端，此时灯泡与滑动变阻器的最大阻值串联，此时电路中的电流： ；
电路消耗的总功率： ；
通电5min灯泡消耗的电能：.
六、综合能力题（本大题共3小题，共18分）
25、2 1100W 5.28×105J 836Ω
【解析】
（1）高温烧煮档其功率最大，由可知，此时的总电阻应该最小，
由电路图可知，开关S应置于2位置，此时电路为R1的简单电路，
则电饭锅在高温烧煮档的功率：；
（2）由可得，电饭锅在高温烧煮档正常工作8min产生的热量：
Q=W=P高t=1100W×8×60s=5.28×105J；
（3）因电饭锅保温焖饭档的功率是高温烧煮档功率的二十分之一，
所以，电饭锅保温焖饭档的功率：，
开关S置于1位置时是保温焖饭档，此时R1与R2串联，
则电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，
所以，R2的阻值：
R2=R-R1=880Ω-44Ω=836Ω．
答：（1）2；
（2）电饭锅在高温烧煮档正常工作8min产生的热量是5.28×105J；
（3）R2的阻值为836Ω．
26、⑴0伏；0.12安；⑵0.6伏；⑶不可行．
【解析】
⑴由题可知此时电压表被短路，则电压表的示数为0伏
电流表的示数为：
R=R1+R2=20欧+5欧=25欧
I===0.12安
⑵当风力最强时，R2全部接入电路中，电压表的示数即为R2两端的电压，
I2=I=0.12安
U2=I2R2=0.12安×5欧=0.6伏
⑶因为无论风力大小，接入电路中的总电阻都没有发生变化，电源电压一定，电路中的电流也就不会发生改变，因此接入电流表不可行．
27、（1）250mL 的量筒； （2）重心偏上；7.8；0.8×103kg/m3； （3）B
【解析】
试题分析：（1）根据需要可知，要选用的容器的深度应大于吸管的长度才行，量筒的长度较大，而烧杯的深度太小，所以应选用250mL 的量筒；（2）吸管的外形和密度都不均匀，由于重心靠上，使的密度计不能直立在液体中，而是有点斜；吸管浸入水中的深度为l8cm-10.8cm=7.8cm，吸管作为密度计来说，在液体中都是漂浮的，浮力都相等，所以有ρ液gh液=ρ水gh水，代入数据可求出液体的密度为0.8×103kg/m3；（3）同一个密度计在不同的液体中所排开的液质量相等，密度计越粗，进入液体中的深度越小，刻越分不清，所以可以选用较细的吸管来做，这样可使刻度之间的距离变大．
【考点定位】密度计的制法和用法
温度t/℃
17
19
21
23
25
27
高度差h/cm
30.0
24.9
19.7
14.6
9.4
4.2
实验次数
1
2
3
4
质量m/kg
0.1
0.2
0.3
0.4
重力G/N
1
3
4
A．换大的容器做实验
B．换细的吸管制作密度计
C．换稍长的吸管制作密度计
D．适当减小密度计的配重
