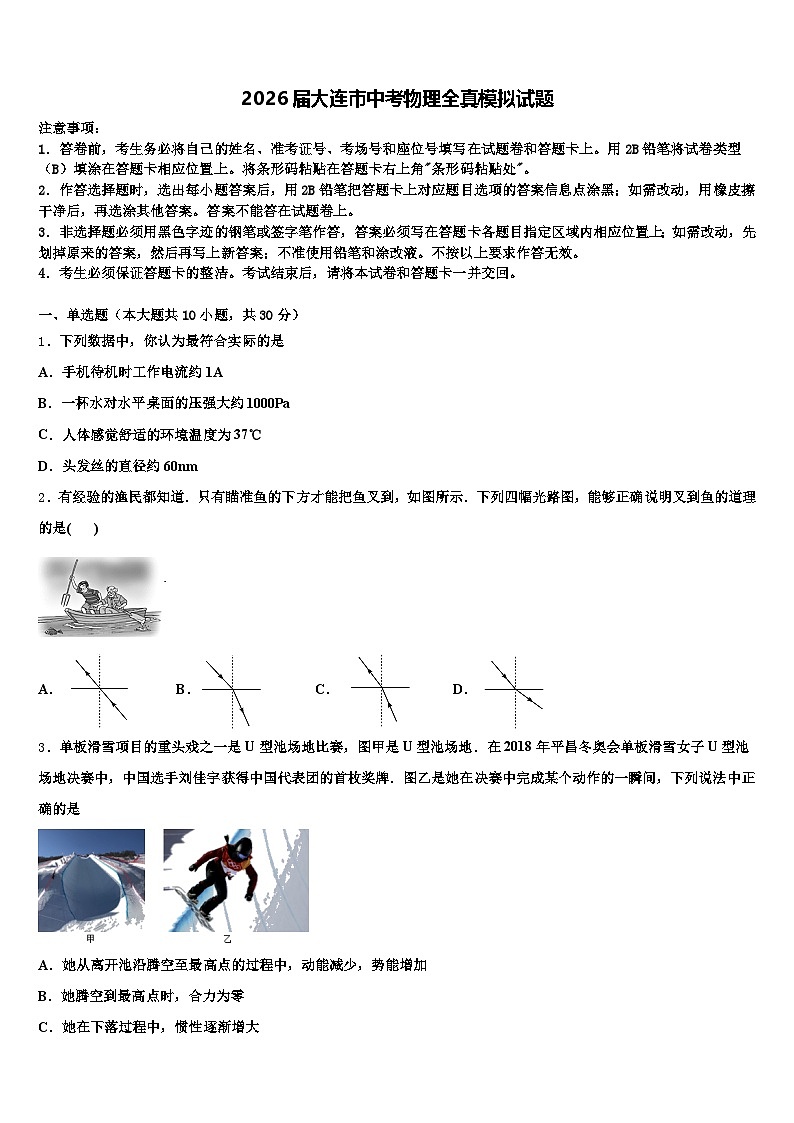

2026届大连市中考物理全真模拟试题（含答案解析）

这是一份2026届大连市中考物理全真模拟试题（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列关于热现象的说法中正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列数据中，你认为最符合实际的是
A．手机待机时工作电流约1A
B．一杯水对水平桌面的压强大约1000Pa
C．人体感觉舒适的环境温度为37℃
D．头发丝的直径约60nm
2．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼的道理的是( )
A．B．C．D．
3．单板滑雪项目的重头戏之一是U型池场地比赛，图甲是U型池场地．在2018年平昌冬奥会单板滑雪女子U型池场地决赛中，中国选手刘佳宇获得中国代表团的首枚奖牌．图乙是她在决赛中完成某个动作的一瞬间，下列说法中正确的是
A．她从离开池沿腾空至最高点的过程中，动能减少，势能增加
B．她腾空到最高点时，合力为零
C．她在下落过程中，惯性逐渐增大
D．她沿内壁下滑过程中，只受重力

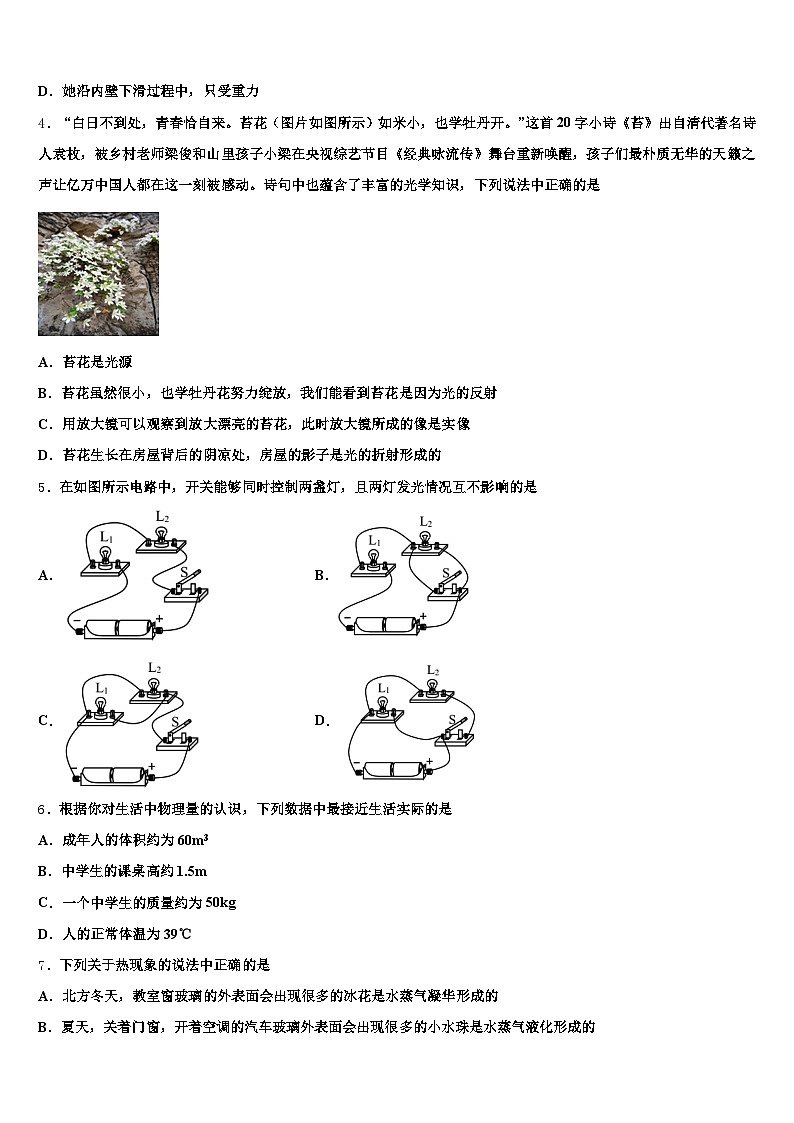

4． “白日不到处，青春恰自来。苔花（图片如图所示）如米小，也学牡丹开。”这首20字小诗《苔》出自清代著名诗人袁枚，被乡村老师梁俊和山里孩子小梁在央视综艺节目《经典咏流传》舞台重新唤醒，孩子们最朴质无华的天籁之声让亿万中国人都在这一刻被感动。诗句中也蕴含了丰富的光学知识，下列说法中正确的是
A．苔花是光源
B．苔花虽然很小，也学牡丹花努力绽放，我们能看到苔花是因为光的反射
C．用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是实像
D．苔花生长在房屋背后的阴凉处，房屋的影子是光的折射形成的
5．在如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是
A．B．
C．D．
6．根据你对生活中物理量的认识，下列数据中最接近生活实际的是
A．成年人的体积约为60m3
B．中学生的课桌高约1.5m
C．一个中学生的质量约为50kg
D．人的正常体温为39℃
7．下列关于热现象的说法中正确的是
A．北方冬天，教室窗玻璃的外表面会出现很多的冰花是水蒸气凝华形成的
B．夏天，关着门窗，开着空调的汽车玻璃外表面会出现很多的小水珠是水蒸气液化形成的
C．深秋的早晨，枯草上的霜是水吸热凝华形成的
D．利用冰熔化吸热来冷藏食物时，应该把冰块放在食物的下方，这样冷藏的效果好

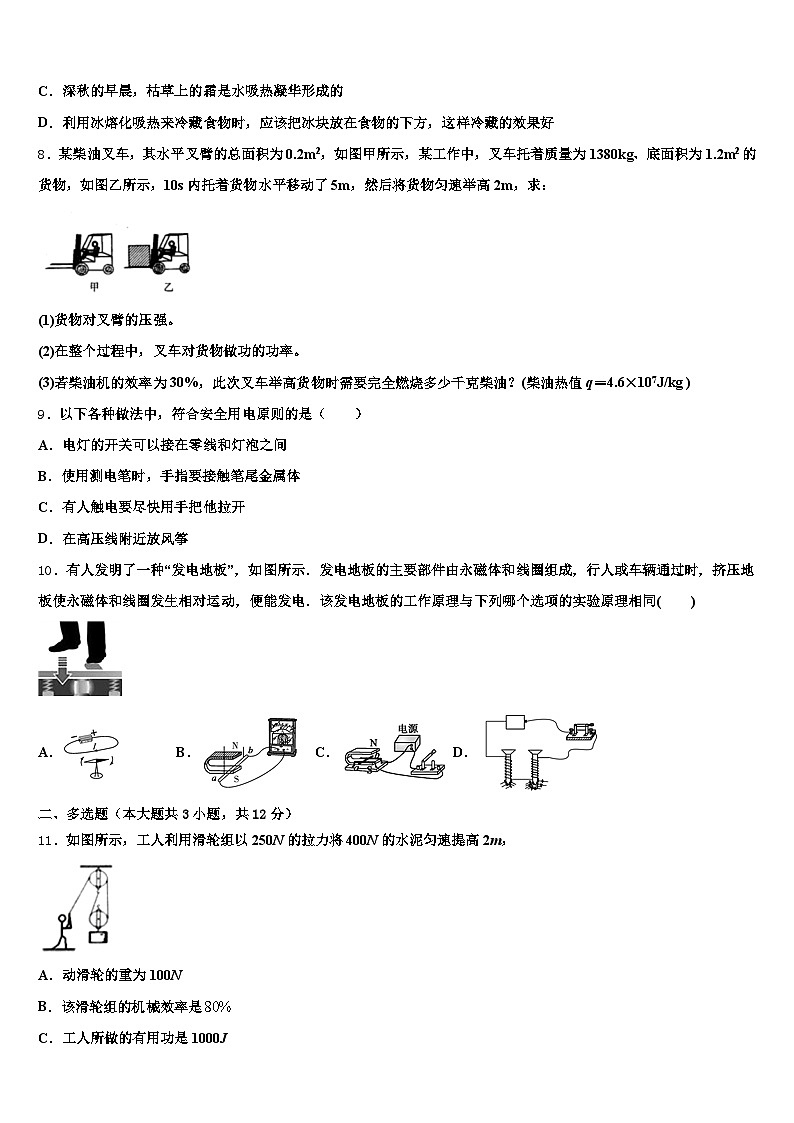

8．某柴油叉车，其水平叉臂的总面积为0.2m2，如图甲所示，某工作中，叉车托着质量为1380kg、底面积为1.2m2的货物，如图乙所示，10s内托着货物水平移动了5m，然后将货物匀速举高2m，求：
(1)货物对叉臂的压强。
(2)在整个过程中，叉车对货物做功的功率。
(3)若柴油机的效率为30%，此次叉车举高货物时需要完全燃烧多少千克柴油？(柴油热值q＝4.6×107J/kg )
9．以下各种做法中，符合安全用电原则的是（ ）
A．电灯的开关可以接在零线和灯泡之间
B．使用测电笔时，手指要接触笔尾金属体
C．有人触电要尽快用手把他拉开
D．在高压线附近放风筝
10．有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，便能发电．该发电地板的工作原理与下列哪个选项的实验原理相同( )
A．B．C．D．
二、多选题（本大题共3小题，共12分）
11．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m，
A．动滑轮的重为100N
B．该滑轮组的机械效率是
C．工人所做的有用功是1000J
D．工人对地面的压力与其重力相比要变小
12．如图所示的电路，闭合开关后，在滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中(设灯泡工作时电阻不随温度变化) ：
A．电路的总电阻逐渐变大
B．通过乙灯的电流逐渐变大
C．滑动变阻器两端的电压逐渐变小
D．甲灯逐渐变亮
13．下列关于物态变化的说法不正确的是
A．把的冰拿到的房间里，它不会立即熔化
B．游泳后刚从水中出来，感觉特别冷，是蒸发放热的原因
C．夏天，揭开冰棒包装纸后，冰棒会冒白气，这是汽化现象
D．电灯泡用久了，钨丝变细和内壁变黑分别是由于钨丝的升华和凝华而造成的
三、填空题（本大题共5小题，共10分）
14．观众听到的口技演员的声音是靠_____传播的；观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的_____。
15．在练习调节可移动教学投影仪(参见右图)的实践活动中，小明通过调节，使屏幕上出现了清晰画面．这时，教室后排同学要求他将屏幕上的画面再调得大一些．为此，小明的操作应当是：适当_________(增大／减小)投影仪与屏幕的距离，并将凸透镜适当向________ (上／下)调节．
16．“掩耳盗铃”是大家熟悉的成语故事．从物理学角度分析，盗贼所犯的错误是：既没有阻止声音的__________，又没有阻止声音的______________．
17．2019年1月3日，嫦娥四号成功在月球背面软着陆，月球车“玉兔二号”到达月面开始巡视探测．地球与嫦娥四号不能直接通信，而要借助先前发射的“鹊桥”号中继卫星进行中继通信，说明电磁波是沿____（选填“直线”或“曲线”）传播的；若嫦娥四号与地面进行单程通讯需要3s，则电磁波通过的路程约为____ km．（c=3×108m/s）
18．竖直向上抛出一个小球，不计空气的阻力，小球在上升过程中的机械能__________（ “变大”、“变小”、或“不变”）；当小球运动到最高点时，小球处于___________（“平衡 ”或“非平衡”）状态。
四、计算题（本大题共3小题，共29分）
19．在如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω 2A”字样。闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。求：
① 电阻R1的阻值。
② 10秒钟内电流通过R1所做的功W1。
③ 将R1和R2按如图（b）所示接入原电源电压下并闭合电键S，求图（a）中电路消耗的电功率与图（b）中电路消耗的电功率的最大差值。
20．几千年来中国的厨艺最讲究的就是“火候”二字．现在市场上流行如图所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
S和S1都闭合时电饭锅的电功率；电热丝R2的阻值；这30min内电饭锅产生的热量．
21．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。 当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？ 太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？ 若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．
23．如图所示，水面上方有一发光点A1，水中另有一发光点A1．人在空气中看到A1在水中的位置就是A1在水中的像A的位置，请画出：
A1发出的光经水面反射进入人眼的光路图；A1发出的光进入人眼的光路图．
六、实验探究题（本大题共3小题，共15分）
24．如图1是小明“测量小灯泡电功率”的电路，灯泡的额定电压为2.5V（电阻约10Ω）、电源电压恒为6V．
（1）为保证实验顺利进行，应选择下列哪个滑动变阻器接入电路中_____；
A．10Ω 2A B．20Ω 1A
（2）闭合开关，调节滑动变阻器滑片P，发现电压表示数为2.7V，要使灯泡正常发光，下一步操作应该是：将滑片P向_____（填“左”或“右”）端移动；
（3）实验数据如表：
分析实验数据可知：
①第5次实验，灯泡熄灭的原因是_____；
②小灯泡断电后的电阻可能是_____；
A．0Ω B．2Ω C．10Ω D．11Ω
（4）完成上述实验后，小明向老师又要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，设计了如图2所示的电路测量灯泡的额定功率．请完成实验步骤：
①闭合开关S1，将S2拨到触点_____（选填“1”或“2”），移动滑片P，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片P的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量符号表示）．
25．为了探究漂浮在液面上的均匀实心正方体物块露出液面的高度h与哪些因素有关。某组同学进行了讨论并形成了两个猜想。猜想(一)认为h的大小可能与液体的密度有关；猜想(二)认为h的大小可能与正方体物块的密度有关。为此，他们与老师一起设计了探究方案如下：
探究步骤(一)：探究h与液体密度ρ的关系
（1）测出正方体物块的边长H。
（2）将这个正方体物块分别漂浮于不同液体中，测出相应的h值。
（3）记录数据并归纳总结结论。
探究步骤(二)：探究h与____________的关系
（1）选用不同密度的若干正方体物块，要求它们的边长相等，测出边长H。
（2）将不同密度的正方体物块分别漂浮于水面上，测出相应的h值。
（3）设计记录数据表如表一所示。
表一
（4）记录数据并归纳总结结论。
探究步骤(三)：进一步综合分析并归纳总结结论。
①你认为探究步骤(一)中需要改进的地方是什么?答：________.
②请你填写完整“探究步骤(二)：探究h与__________的关系”。
③该小组同学在完善方案后进行了实验探究活动，其中实验步骤(二)收集到的数据如表二所示：
表二
根据实验序号1与2与3，初步分析可得出的结论是：漂浮在水面上的物块，_________。
④根据表二的数据可以推测：若露出水面高度为零时，物块的密度与水的密度的比值等于_______.
⑤关于正方体物块露出液面的高度h与它的边长H的比值正确的是__________.
A． B． C． D．
26．在初中物理的学习中，我们曾用斜面做过多次实验，如图甲是利用斜面探究阻力对物体运动的影响，如图乙是利用斜面探究动能的大小与哪些因素有关，如图丙是测定斜面的机械效率。
在甲、乙实验探究中都有让小车从斜面的同一高度由静止开始下滑的操作步骤，这样操作的目的是_____。在甲实验探究中，阻力对物体运动的影响是由_____来显示的，在乙实验探究中，小车动能大小是由_____来显示的。丙图是小明测定斜面机械效率实验的记录数据，请你完成表中①、②二处的数据分析_____、_____。根据表中数据写出实验结论_____。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A. 手机待机时工作电流约0.018A，故A不符合实际；
B. 茶杯与桌面的接触面积大约是30cm2,茶水和杯子的总重大约是3N.则茶杯对水平桌面的压强：p====1000Pa.故此选项符合实际。
C. 人体感觉舒适的环境温度为23℃，故C不符合实际；
D. 头发丝的直径约60µm,故D不符合实际；
2、C
【解析】
水中鱼反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到；如图所示：
由此可知，B、D选项光的传播方向错误，A选项折射角等于入射角，故错误，只有C选项正确，故选C．
3、A
【解析】
分析：（1）动能指物体由于运动而具有的能量，和物体运动的速度以及物体的质量有关；重力势能指物体由于高度而具有的能量，和物体的质量以及所处的高度有关；
（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上；
（3）惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
（4）内壁下滑过程中，受重力，支持力、摩擦力．
解答：A、当她从离开池沿腾空至最高点的过程中，速度会越来越慢，则她的动能在减小，高度增大，势能增大；故A正确；
B、她腾空到最高点时，只受到重力的作用，受力不平衡，合力不为零，故B错误．
C、惯性的大小只与物体的质量有关，下落过程中运动员的质量不变，所以惯性大小不变，故C错误；
D、她沿内壁下滑过程中，受重力、支持力、摩擦力的作用，不是只受重力，故D错误．
故选A．
【点睛】此题考查能的转化、惯性、平衡力的辨别和力与运动的关系等，是一道综合性较强的题目，关键是知道二力平衡的条件，知道相互作用力的条件，会区分开平衡力和相互作用力．
4、B
【解析】
A. 能发光的物体是光源，苔花不会发光，所以不是光源，故A错误；
B. 我们能看到苔花是因为光照在苔花发生了反射，反射光线进入我们的眼睛，故B正确；
C. 用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是正立放大的虚像，故C错误；
D. 影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误。
5、C
【解析】
A．两灯串联，开关可以同时控制两盏灯，但两灯的发光互相影响，故A不合题意；
B．两灯串联，闭合开关S，灯泡L2被短路，故B不合题意；
C．两灯并联，发光时互不影响，开关在干路，可以同时控制两盏灯，故C符合题意；
D．两灯并联，发光时互不影响，开关S在支路上，只控制灯泡L2，故D不符合题意；
6、C
【解析】
人体密度与水的密度差不多，在1.0×103kg/m3 左右，成年人的质量在60kg左右，所以，体积约是：=0.06m3 ，故A不符合实际；中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=0.8m左右，故B不符合实际；成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故C符合实际；人的正常体温在37℃左右，且变化幅度很小，故D不符合实际。
7、B
【解析】
A. 冬天温度较低，室内空气中的水蒸气遇到冷的玻璃液化形成小水珠，附在玻璃的内表面上。故A错误。
B. 夏天，关着门窗，开着空调的汽车内温度比较低，车外空气中的水蒸气遇到温度比较低的玻璃液化形成小水珠会在玻璃外表面出现。故B正确。
C. 霜是小冰晶，是空气中的水蒸气在深秋的夜间，遇到极冷的空气后，迅速放出大量的热量，直接变成的固体小冰晶；属于凝华现象。故C错误。
D. 冰块熔化时要吸热，导致冰块周围空气温度较低，而冷空气密度较大，会向下运动，使空气形成对流，故应将冰块放在食物的上方。故D错误。
故选B.
8、 (1)69000Pa(2)2760W(3)0.002。
【解析】
(1)货物对叉臂的压力为货物的重
受力面积为叉臂面积0.2m2，则
(2)叉车对货物做的功为：
功率为
(3)柴油机所做的功W＝27600J，根据可得柴油放出的热量
由得燃料的质量
答：(1)货物对叉臂的压强为69000Pa；(2)在整个过程中，叉车对货物做功的功率2760W；(3)若柴油机的效率为30%，此次叉车举高货物时需要完全燃烧0.002千克柴油。
9、B
【解析】
A．控制电路的开关应该接着用电器和火线之间，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故B正确；
C．发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，故C错误；
D．安全用电的原则：不靠近高压带电体，故不能在高压线附近的空地放风筝，故D错误．
10、B
【解析】
试题分析：由题意目中的叙述可知，发电地板的原理是电磁感应现象；A图说明通电导线周围存在磁场；B图是电磁感应现象；C图是通电导体在磁场中受力运动，是电动机的原理；D图是研究电磁铁磁性强弱的；故应选B．
【考点定位】电与磁
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
由图可知，承担物重的绳子股数n=2，分析滑轮组的受力可得，F=（G+G轮 ）/2，动滑轮重：G轮 =2F-G=2×250N--400N=100N，故A正确；该滑轮组做的有用功：W有 =Gh=400N×2m=800J，故C错误；由图可知，承担物重的绳子股数n=2，则绳端移动的距离：s=nh=2×2m=4m，工人拉力做的功：W总 =Fs=250N×4m=1000J，滑轮组的机械效率：η=W有用/W总×100%=800J/1000J×100%=80%，故B正确；因工人对地面的压力等于自身的重力减去绳端在竖直方向的分力，所以，工人对地面的压力与其重力相比要小，故D正确，故选ABD．
12、CD
【解析】
A．由电路图可知，灯泡乙与滑动变阻器并联，在与灯泡甲串联，在滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中，并联部分电阻变小，电路的总电阻逐渐变小，故A错误．
B．电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，灯泡甲的电阻不变，由U=IR可知，灯泡甲两端电压变大，甲逐渐变亮，电源电压U不变，灯泡甲两端电压U甲变大，由U滑=U并=U-U甲可知，滑动变阻器两端电压变小，乙灯两端的电压变小，故通过乙灯的电流变小， 故B错误．
C．根据串联分压原理，并联部分电阻变小，两端电压变小，故C正确．
D．电路中电流变大，甲灯实际功率变大，甲灯逐渐变亮，故D正确．
答案为CD．
13、BC
【解析】
A、把-10℃的冰拿到10℃的房间里，冰的温度升高到0℃，并且此时还能继续从房间里吸热时，才会熔化，故A正确；
B、游泳后刚从水中出来，身上的水蒸发吸热，使人体的温度降低，人感觉特别冷，故B错误；
C、夏天，揭开冰棒包装纸后，冰棒会冒“白气”，这是空气中的水蒸气遇到温度较低的冰棒凝结成的小水滴，属于液化现象，故C错误；
D、用久的灯泡内壁发黑是由于灯丝中的钨丝先升华，然后又遇冷在灯泡壁上凝华的缘故，故D正确。
三、填空题（本大题共5小题，共10分）
14、空气 音色
【解析】
声音的传播需要介质，固体、液体、气体都可以传播声音，观众听到的口技演员的声音是靠空气传播的；不同材料发出的声音的音色不同，观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的音色。
15、增大 下
【解析】
试题分析：凸透镜成实像时的规律：物近像远像变大，所以要得到更大的像，应减小物体和凸透镜的距离，向下调节透镜，同时增大投影仪与屏幕的距离．
考点：凸透镜成像规律
16、产生 传播
【解析】
盗贼的目的是在盗铃的时候不让别人听见，要达到目的，就需要不让铃响，也就是不让声音产生，没有做到；或者不让声音传播，传不到别人的耳朵中，他只是把自已的耳朵捂住了，也没有达到目的．
17、直线 9×105
【解析】
电磁波可以在真空中传播，故地球指挥中心、“鹊桥”、月球探测器三者之间是利用电磁波传递信息的，电磁波是沿直线传播的；电磁波通过的路程约为：=3×108m/s×3s= 9×108 m=9×105 km.
18、不变非平衡
【解析】
第一空．小球在上升过程中，不计空气阻力，只有动能转化为重力势能，所以小球的机械能不变；
第二空．上升到最高点时，小球受到合力等于自身的重力，方向竖直向下，故此时小球所受的力不是平衡力，此时小球处于非平衡状态。
四、计算题（本大题共3小题，共29分）
19、（1）10欧 ；（2）4焦；（3）14.4瓦
【解析】
① R1与R2串联，电压表V1测R1两端电压，由 可得电阻R1的阻值： ；
② 10秒钟内电流通过R1所做的功： ；
③ 图（a）中电路的最小电功率是电流最小时，当R2=20欧时，电路中电阻最大，电流最小， ；图（b）中，变阻器R2上标有“20Ω 2A”，表示其允许通过的最大电流为2A，根据 ，当并联电路的电流最大时，电功率最大，流过R1的电流： ，因此，
所以两个电路电功率的最大差值：.
20、 (1)660 W；(2)220 Ω；(2)3.3×101 J
【解析】
（1）S和S1都闭合时，电阻R1与R2并联；由乙图可知此时电流值Imax=2A，
则功率Pmax=UImax=220V×2A=660W；
（2）开关S1断开时，电路中只有R1工作，由乙图可知通过R1的电流值I1=2A，
则根据并联电路的电流特点可知：电阻R1与R2并联时；I2=Imax-I1=2A-2A=1A，
根据欧姆定律得：．
（2）只有R1工作时功率P1=UI1=220V×2A=440W；
由乙图可知：t′=10min+（20min-11min）=11min=300s，
t″=（11min-10min）+（20min-20min）=11min=300s，
则Q′=W′=Pmaxt′=660W×300s=1．34×101J，
Q″=W″=P1t″=440W×300s=2．36×101J，
∴20min内电饭锅产生的热量Q=Q′+Q″=1．34×101J+2．36×101J=3．3×101J．
21、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源
五、作图题（本大题共2小题，共4分）
22、
【解析】
因为过凸透镜光心的光线传播方向不变，连接SS’，交凸透镜的主光轴于一点，此点即为凸透镜的光心，过交点垂直主光轴画出凸透镜．入射光线SA交凸透镜于点A，连接AS’并用箭头标出光的传播方向．
如图：
考点：凸透镜的光路图
23、如下图所示
【解析】
（1）水面相当于平面镜，根据平面镜成像的特点，作出A1关于水面的像点A1’，连接A1’与人眼，交于水面于O点，过O点作垂直水面的法线，则A1O为入射光线，O点到人眼为反射光线．
（1）人在空气中看到A1在水中的位置就是A1在水中的像的位置A1’，A1到O点为入射光线，O点到人眼为折射光线，
光路图如下：
六、实验探究题（本大题共3小题，共15分）
24、B 右 灯的实际功率太小 B 2 2.5 1
【解析】
（1）当灯正常发光时，电路中的电流约为I＝＝＝0.25A，滑动变阻器两端的电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，变阻器连入的电阻为R滑＝＝＝14Ω＞10Ω，所以滑动变阻器选B：20Ω 1A．
（2）当电压表示数为2.7V，大于小灯泡的额定电压，要使灯泡正常发光，当增大滑动变阻器的阻值时，滑动变阻器分得的电压增大，因此滑片要向右端移动，直到电压表的示数为2.5V；
（3）①灯在额定电压下的功率为额定功率，分析数据可知，灯在额定电压下的电流0.28A，小灯泡的额定功率为：P＝UIL＝2.5V×0.28A＝0.7W；第5次实验中，灯泡的实际功率：＝＝0.5V×0.16A＝0.08W，通过计算知灯的实际功率太小，达不到发光功率，所以灯泡熄灭；
②金属导体的电阻与温度有关，小灯泡的电阻主要是受到温度变化的影响；由表中第5组实验数据可知，此时灯泡电阻R＝＝＝3.125Ω；灯泡电阻受温度影响，随温度降低而减小，小灯泡在断电一段时间后，灯丝温度降低，灯泡的电阻减小，但不会为0，则灯泡电阻可能是2Ω；故选B．
（4）①首先使灯泡两端的电压为2.5V，使其正常发光，所以闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②再测定值电阻两端的电压，将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，则定值电阻两端的电压为U﹣2.5V；
③电路中的电流I＝；则灯泡额定功率的表达式为P额＝U额I＝2.5V×I＝．
25、记录不同液体的密度ρ液 物体的密度ρ物 体积相同，物体密度越大，露出液面的高度越小 1 C
【解析】
①探究物块露出液面的高度与液体密度的关系，需要改变液体的密度，记录不同液体的密度，所以步骤(一)中缺少记录不同液体的密度；
②步骤（二）中需要探究h的大小与正方体物块的密度ρ物的关系；
③比较实验序号1与2与3中的数据，正方体物块的边长相等，物块的密度越大，露出液面的高度越小；
④由表中数据可知，物块的密度增加200kg/m3，露出的高度h减小2cm，所以当物体的密度为1000kg/m3，露出的高度为0，所以物块的密度与水的密度的比值为；
⑤设物块的底面积为S，物块处于漂浮状态，∴F浮=G，ρ液gV排=ρ物gV物，ρ液gS（H-h）=ρ物gSH，，故C正确。
26、为了让小车到达水平面时的速度相同 小车在水平面滑行的距离 木块滑行的距离 3.6 81.4% 斜面越陡，斜面的机械效率越高
【解析】
本题将阻力对物体运动的影响实验、探究影响物体动能大小的因素实验和测定斜面的机械效率实验结合，很好的体现了三个实验间的联系和区别，考查了控制变量法和转换法的应用。根据实验的目的，观察实验现象得出答案；利用W＝Fs计算总功，利用计算机械效率。
【详解】
（1）在甲、乙实验中，让小车从斜面上同一高度滑下，这是为了使小车到达水平面时的速度相同；
（2）甲实验探究阻力对物体运动的影响，小车从斜面上同一高度由静止滑下，接触面的粗糙程度不同，小车滑动的距离不同，因此，是通过小车在水平面滑动的距离来显示的；
图乙是利用斜面“探究动能大小与哪些因素有关”，应让小车从斜面上不同高度由静止滑下，观察木块被推动的距离大小，探究动能与速度的关系，因此，是通过木块被推动的距离来显示的；
（3）较陡时总功为：W总＝FL＝3.6N×1m＝3.6J；
最陡时机械效率为；
分析表中机械效率与斜面倾斜程度的关系可知：斜面越陡，斜面的机械效率越高。
实验次数
1
2
3
4
5
发光情况
非常亮
明亮
较亮
较暗
熄灭
电压U/V
3.0
2.5
1.7
1.3
0.5
电流I/A
0.30
0.28
0.24
0.21
0.16
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
2
3
…
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
400
1000
6
10
2
600
1000
4
10
3
800
1000
2
10
…
…
…
…
…
斜面倾斜程度
木块所受重力G/N
斜面高度h/m
沿斜面拉力F/N
斜面长S/m
有用功W有/J
总功W总/J
机械效率
较缓
较陡
①
最陡
②
