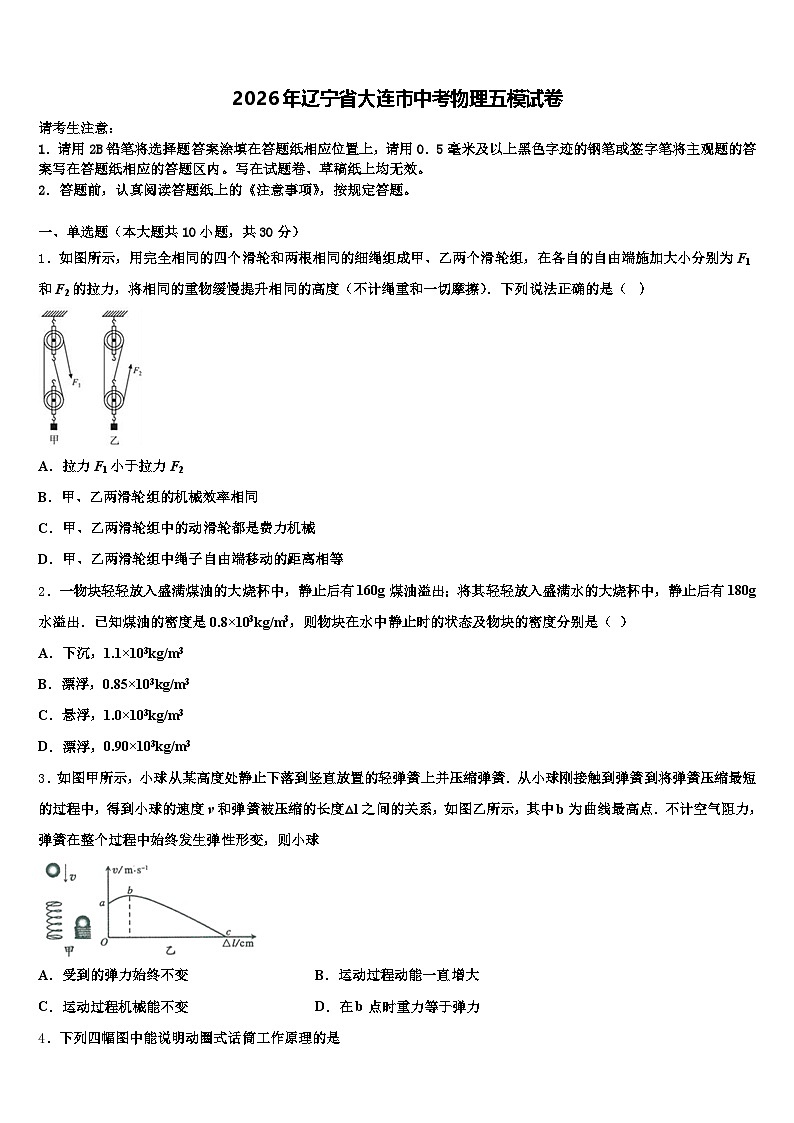

2026年辽宁省大连市中考物理五模试卷（含答案解析）

这是一份2026年辽宁省大连市中考物理五模试卷（含答案解析），共18页。试卷主要包含了下列几种说法中，正确的是，关于匀速直线运动速度公式v＝，在国际单位制中，压强的单位是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．如图所示，用完全相同的四个滑轮和两根相同的细绳组成甲、乙两个滑轮组，在各自的自由端施加大小分别为F1和F2的拉力，将相同的重物缓慢提升相同的高度（不计绳重和一切摩擦）．下列说法正确的是（ ）
A．拉力F1小于拉力F2
B．甲、乙两滑轮组的机械效率相同
C．甲、乙两滑轮组中的动滑轮都是费力机械
D．甲、乙两滑轮组中绳子自由端移动的距离相等
2．一物块轻轻放入盛满煤油的大烧杯中，静止后有160g煤油溢出；将其轻轻放入盛满水的大烧杯中，静止后有180g水溢出．已知煤油的密度是0.8×103kg/m3，则物块在水中静止时的状态及物块的密度分别是（ ）
A．下沉，1.1×103kg/m3
B．漂浮，0.85×103kg/m3
C．悬浮，1.0×103kg/m3
D．漂浮，0.90×103kg/m3
3．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球
A．受到的弹力始终不变B．运动过程动能一直增大
C．运动过程机械能不变D．在b点时重力等于弹力

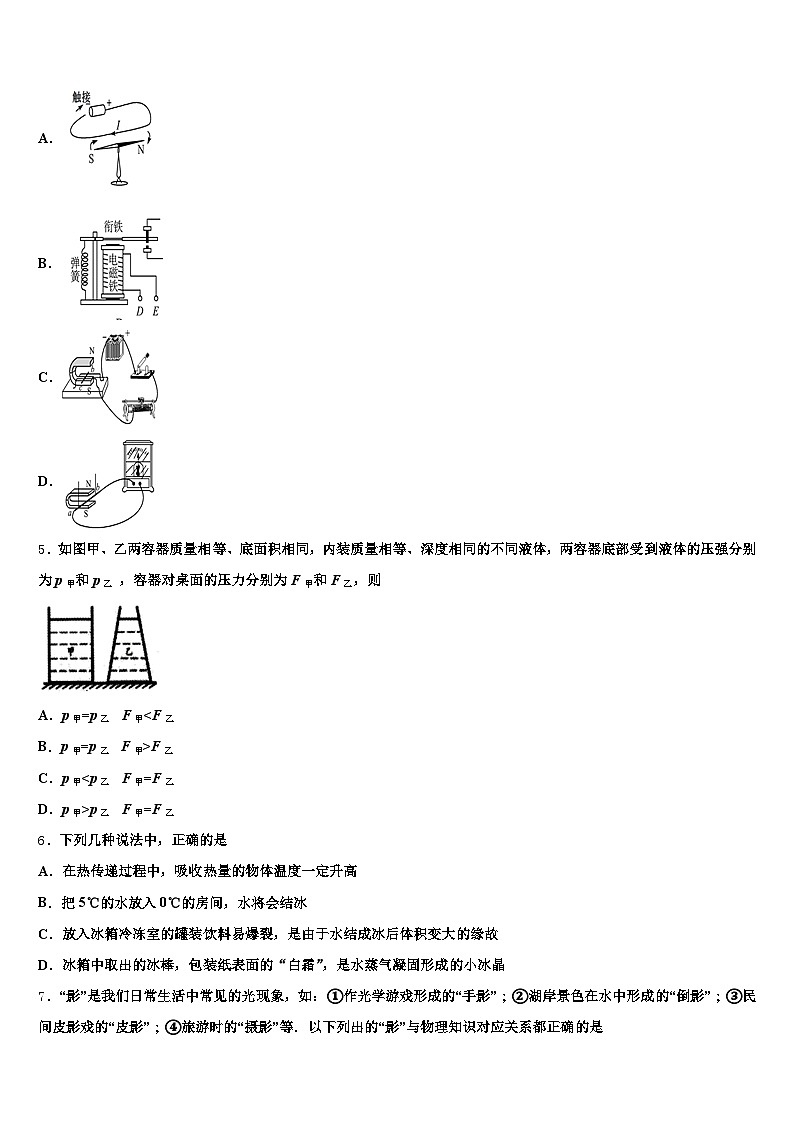

4．下列四幅图中能说明动圈式话筒工作原理的是
A．
B．
C．
D．
5．如图甲、乙两容器质量相等、底面积相同，内装质量相等、深度相同的不同液体，两容器底部受到液体的压强分别为p甲和p乙 ，容器对桌面的压力分别为F甲和F乙，则
A．p甲=p乙 F甲F乙
C．p甲p乙 F甲=F乙
6．下列几种说法中，正确的是
A．在热传递过程中，吸收热量的物体温度一定升高
B．把5℃的水放入0℃的房间，水将会结冰
C．放入冰箱冷冻室的罐装饮料易爆裂，是由于水结成冰后体积变大的缘故
D．冰箱中取出的冰棒，包装纸表面的“白霜”，是水蒸气凝固形成的小冰晶

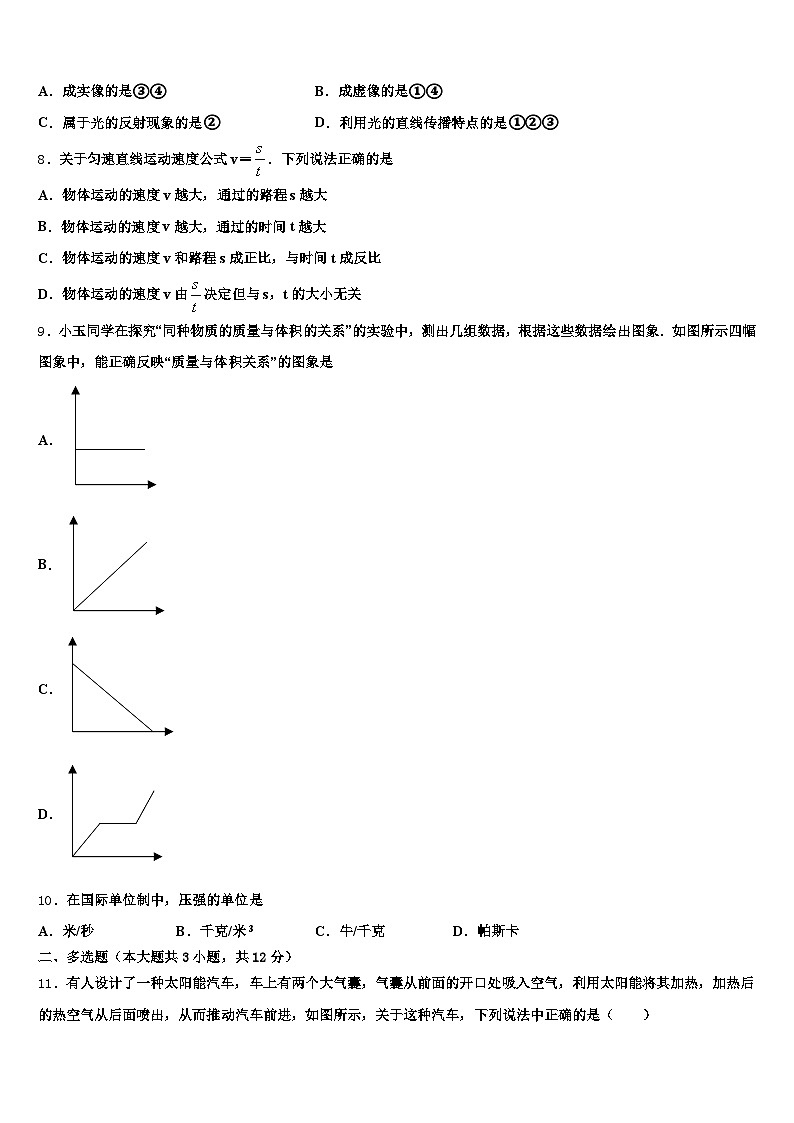

7．“影”是我们日常生活中常见的光现象，如：①作光学游戏形成的“手影”；②湖岸景色在水中形成的“倒影”；③民间皮影戏的“皮影”；④旅游时的“摄影”等．以下列出的“影”与物理知识对应关系都正确的是
A．成实像的是③④ B．成虚像的是①④
C．属于光的反射现象的是② D．利用光的直线传播特点的是①②③
8．关于匀速直线运动速度公式v＝．下列说法正确的是
A．物体运动的速度v越大，通过的路程s越大
B．物体运动的速度v越大，通过的时间t越大
C．物体运动的速度v和路程s成正比，与时间t成反比
D．物体运动的速度v由决定但与s，t的大小无关
9．小玉同学在探究“同种物质的质量与体积的关系”的实验中，测出几组数据，根据这些数据绘出图象．如图所示四幅图象中，能正确反映“质量与体积关系”的图象是
A．
B．
C．
D．
10．在国际单位制中，压强的单位是
A．米/秒B．千克/米3C．牛/千克D．帕斯卡
二、多选题（本大题共3小题，共12分）
11．有人设计了一种太阳能汽车，车上有两个大气囊，气囊从前面的开口处吸入空气，利用太阳能将其加热，加热后的热空气从后面喷出，从而推动汽车前进，如图所示，关于这种汽车，下列说法中正确的是（ ）
A．汽车是将太阳能转化为内能进而转化为机械能的装置
B．汽车主要的能量转化过程和热机的压缩冲程是相同的
C．该汽车是利用“力的作用是相互的”知识使其前进的
D．机械能不能再转化回太阳能说明能量转化具有方向性
12．质量相等、初温相同的A、B两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的曲线如图所示。根据曲线可知
A．B液体的内能比A的大
B．温度升高，液体分子运动变快
C．B液体的比热容比A的大
D．A液体的比热容比B的大
13．为了将放置在水平地面上重为100N的物体提升一定高度，设置了如图所示的滑轮组装置。当用图甲所示随时间变化的竖直向下的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图乙和丙所示。（不计绳重和绳与轮之间的摩擦）下列计算结果正确的是（ ）
A．0s～1s内，地面对物体的支持力是10N
B．1s～2s内，拉力F做的功是187.5J
C．2s～3s内，拉力F的功率是100W
D．2s～3s内，滑轮组的机械效率是83.3%
三、填空题（本大题共5小题，共10分）
14．标有“8V 3W”和“8V 6W”的灯泡L1、L2并联在8V的电路中，最亮的是_____，串联在一个8V的电路中，最亮的是_____．
15．如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是_____现象，生活中的_____（选填“电动机”或“发电机”）就应用了此原理。如果对调N、S极，ab向左运动时，电流表指针的偏转方向_____（选填“改变”或“不改变”）。
16．2019年将是国庆70周年，作为革命圣地，井冈山入选春晚分会场．观众的呐喊声是由于__________产生的；激昂的歌声响彻夜空是指声音的__________大；现场的观众能够听到歌声和呐喊声，是通过__________传入人耳的．
17．2018年8月1日，泰州市区正式实施《烟花爆竹燃放管理条例》．燃放爆竹的噪声主要是爆炸时引起周围空气的____产生的，在市区禁止鸣放爆竹是在____处减弱噪声．
18． “歼20”是我国自主研发具有隐形功能的一种新型战机．它的机身材料和涂层对雷达发射的电磁波有良好的______（填“吸收”或“反射”）作用；飞行时，以_____（填“地面”或“飞机”）为参照物，飞行员是静止的；飞机能够升空，是因为机翼上方的空气流速比下方的____（填“快”或“慢”），从而产生了升力．
四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压恒为12V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“30Ω，1A”小灯泡标有“字样，通过它的电流与两端电压的关系图象如图所示，
（1）当灯泡两端电压为1.5V时，求小灯泡的电阻；
（2）为保证电路安全，求滑动变阻器的范围；
（3）若滑动变阻器的规格为“10Ω1A”，为能将小灯泡调节至正常发光，可采用在电路中串联一定值电阻R0的方法，求R0的阻值应满足的条件．
20．质量为5千克的水温度升高了10℃．求水吸收的热量Q吸．[焦/（千克•℃）]
21．小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热．电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω 3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样．
（1）灯泡正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值．
（3）S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值．
五、作图题（本大题共2小题，共4分）
22．如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整(要求：滑片P向右移动时，小灯泡变亮)
（____）
23．请在图中的括号里标出小磁针静止时电源该端的“+’’或“-’’极及小磁针该端的磁极名．
六、实验探究题（本大题共3小题，共15分）
24．为了研究水的沸腾，张怡然同学观察了水在加热过程中温度随加热时间的变化情况，并记录有关数据如下表：
⑴请根据记录的数据在图中先描点，再用平滑的曲线画出温度随时间变化的图象___________________．
⑵由实验结果可以年出水的沸点不到100℃，你认为原因是：______________________．
⑶由实验结果可以年出水沸腾进的规律是：_____________________________________．
⑷水沸腾时，可以看到水面上不停的冒“白气”，此现象产生的原因是：________________．
25．如图1所示，是测定小灯泡额定功率的实物图，其中电源是三节新的干电池，灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器上标有“10Ω，1A”的字样．
请你用笔画线代替导线将电路中未连接好的部分连好，使它成为完整的实验电路．小刚正确连好电路，但闭合开关后，发现灯泡不亮，小刚做出如下猜想：
猜想1：可能是灯丝断了；
猜想2：可能是电流表断路；
猜想3：可能是小灯泡短路；
猜想4：可能是滑动变阻器断路；
猜想5：可能是开关断路．
若电流表读数为0，电压表读数为4.5V，请你判定猜想______是正确的．假如电压表0～15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你帮助小刚设计电路图，并画在方框内．按新设计的电路图，调节滑动变阻器，使电压表示数达到______V时，小灯泡就正常发光．此时电流表示数如图3所示，则小灯泡的额定功率是______W．
26．小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
（1）根据表中数据画出滑轮组的绕线方式（如图中）．
根据表中数据计算滑轮组的机械效率为_____．若绳子承受最大拉力为20N，此滑轮组的最大效率为_____．当动滑轮重为_____N时，使用该滑轮组提起10N重的钩码刚好省一半的力．在实验中重物移动的速度为0.1m/s．拉绳的功率为3W，则有用功率为_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
不计绳重及摩擦，因为拉力F=（G物+G动），n1=2，n2=3，所以绳端的拉力：F1=（G物+G动），F2=（G物+G动），所以F1＞F2，故A错误；
因为动滑轮重相同，提升的物体重和高度相同，W额=G动h，W有用=G物h，所以利用滑轮组做的有用功相同、额外功相同，则总功相同；因为η=，所以两滑轮组的机械效率相同，故B正确；
使用动滑轮能够省力，动滑轮为省力杠杆，故C错误；
因为绳子自由端移动的距离s=nh，n1=2，n2=3，提升物体的高度h相同，所以s1=2h，s2=3h，则s1≠s2，故D错误；
2、D
【解析】
一物块轻轻放入盛满煤油的大烧杯中，静止后有160g煤油溢出；溢出煤油的体积：
V油=；将其轻轻放入盛满水的大烧杯中，静止后有180g水溢出，溢出水的体积：V水=；因为V水小于V油，所以物块在水中静止时是漂浮，物块的重力等于浮力，由阿基米德原理，物体在水中的浮力等于排开水的重力．即G物=F浮=G排=m排g=0.18kg×10N/kg=1.8N；物体的质量：m物=；又因为溢出煤油的质量小于溢出水的质量，所以物块在煤油中静止时是沉底的，物体的体积等于排开煤油的体积，即V物=V油=2×10-4m1．物体的密度：．故本题选D．
3、D
【解析】
A．弹簧的弹力大小与弹簧的形变有关，形变越大弹力越大，A说法错误；
B．动能的大小与速度有关，在质量不变时，速度越大，物体动能越大，由乙图可得小球的速度先增大后减小，B说法错误；
C．在小球与弹簧发生作用时，有能量转移，即小球的机械能转移到弹簧上，C说法错误；
D．小球在b点时速度最大，小球向下的合力为零，即此时重力等于弹力，D说法正确．
4、D
【解析】
动圈式话筒是将声信号转换为电信号的设备，其工作原理是电磁感应现象。
A. 通电导线周围存在磁场，是电流的磁效应，与动圈式话筒的工作原理不同，故A错误；
B. 电磁铁利用的是电流的磁效应，与动圈式话筒的工作原理不同，故B错误。
C. 通电导线在磁场中受力而运动，与动圈式话筒的工作原理不同，故C错误。
D.闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，与动圈式话筒的工作原理相同。故D正确；
5、C
【解析】
液体的深度相同，两容器底面积相同，由图可知，甲容器内液体的体积大于乙容器内液体的体积，即V甲＞V乙，已知两种液体的质量相同，根据ρ=可知，ρ甲＜ρ乙；甲液体的密度小，而液体的深度相同，由p=ρgh可知，甲液体对容器底的压强小，即p甲＜p乙；
甲、乙两容器质量相等，液体的质量相等，根据G=mg可知容器和液体的重力相等，容器对桌面的压力大小等于容器和液体的总重力，所以容器对桌面的压力相等，即F甲=F乙．
6、C
【解析】
A．冰熔化时要继续吸热，但温度不变．故错误．
B．把5℃的水放人0℃的房间，水的温度会下降，当温度降到0℃后，与室温相同，不能继续放热，因此不能结冰．故错误．
C．水结冰后，质量不变，密度变小，根据公式m=ρV可知，体积变大，所以罐装饮料易爆裂．故正确．
D．霜是空气中的水蒸气遇冷直接形成的小冰晶，是凝华现象．故错误．
7、C
【解析】
①做光学游戏形成的“手影”是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子；②湖岸景色在水中形成的“倒影”是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射；③民间皮影戏的“皮影”是光的直线传播；④旅游时的“摄影”是利用凸透镜成倒立、缩小、实像，透镜是光的折射原理。综上分析成实像的是④，成虚像的是②；属于光的反射现象的是②；利用光的直线传播特点的是①③，故只有C正确。
8、D
【解析】
A、仅知道速度大小,不知道时间大小,无法比较路程大小,故A错;
B、仅知道速度大小,不知道路程大小,无法比较时间大小,故B错;
CD、物体做匀速直线运动时,速度大小保持不变,速度的大小由决定,但与s、t的大小无关,故C错误、D正确.
故D选项正确为答案.
9、B
【解析】
本题考查质量、体积、密度三个物理量之间的关系，质量是物质属性，不随形状、状态、位置的改变而改变，密度是物质的特性，除气体外一般不随质量和体积改变。
【详解】
同种物质的质量与体积成正比，体积越大质量越大，因此图象B正确。
故选B。
本题属于图象信息题，考查学生的图象分析能力和知识综合能力，以及对数学函数图象的把握，理解物理量的性质是解决此类问题的关键。
10、D
【解析】
A、米/秒（m/s）是速度的国际单位；故A错误；
B、千克/米3是密度的国际单位；故B错误；
C、牛/千克是物重与质量比值的单位，不是压强的单位；故C错误；
D、帕斯卡（Pa）是压强的国际单位；故D正确．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A、太阳能汽车工作时，太阳能转化为气囊中空气的内能，热空气从后面喷出对外做功推动汽车前进，将内能转化为机械能，故A正确；
B、太阳能汽车主要的能量转化过程是内能转化为汽车的机械能；热机的压缩冲程活塞向上运动，活塞对燃料混合物做功，使得燃料混合物的内能增大，温度升高，因此是将机械能转化为内能，故B错误；
C、太阳能汽车前进时，热空气从后面喷出，对周围的空气施加向后的力，由于力的作用是相互的，周围的空气对汽车产生向前的推动力，故C正确；
D、由于能量转化和转移具有方向性，太阳能可以转化为机械能，而机械能不能再转化回太阳能，故D正确。
12、BD
【解析】
A. 内能的大小与多个因素有关，故不能比较AB内能的大小，故A错误；B. 温度升高，液体分子运动变快，内能会变大，故B正确；CD、由图示可以看出,当加热时间相同时,即吸收的热量相同时,a的温度升高的快,利用热量的计算公式Q吸＝cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小；所以，B的比热容小，A的比热容大，故C错误、D正确。故选：BD.
选同样的加热时间，A、B吸热相同，根据温度变化的多少判断，温度变化多的比热容小，温度变化少的比热容大，据此分析判断．
13、BD
【解析】
（1）由图乙可知，在0～1s内，拉力F=30N．取动滑轮和重物为研究对象，受到向下的重力G和G动，向上的支持力F支，及三根绳子向上的拉力F′作用，处于静止状态；
地面对重物的支持力F支=G﹣F′=G﹣3F拉+G动=100N﹣3×30N+G动=G动+10N；故A错误；
（2）在1～2s内，拉力F2=50N，重物上升高度h2=1.25m，拉力F的作用点下降的距离s2=3h2=3×1.25m=3.75m，
拉力做的功：W=F2s2=50N×3.75m=187.5J；故B正确。
（3）由图可知在2～3s内，重物做匀速运动，v3=2.50m/s，拉力F3=40N，因为从动滑轮上直接引出的绳子股数（承担物重的绳子股数）n=3，
则拉力F的作用点下降的速度v3′=3v3=3×2.50m/s=7.5m/s，
拉力做功功率（总功率）：P总=F3v3′=40N×7.5m/s=300W，故C错误；
滑轮组的机械效率：
，故D正确；
故选：BD。
三、填空题（本大题共5小题，共10分）
14、L2 L1
【解析】
由两灯泡的铭牌可知，两灯泡的额定电压相等，且灯泡L1的额定功率小于灯泡L2的额定功率，
根据，L1灯泡的电阻大于灯泡L2的电阻，
（1）若将它们并联接入8V的电路中时，两灯泡两端的电压相等，两灯均在额定电压下工作，实际功率等于额电功率，灯泡L1的实际功率小于灯泡L2的实际功率，所以此时灯泡L2比较亮；
（2）若将它们串联接入8V电路中时，通过两灯泡的电流相等，
根据，L1的电阻大于L2的电阻，则L1的实际功率大于L2的实际功率，灯泡的亮暗取决于实际功率的大小，所以灯泡L1较亮．
15、电磁感应 发电机 不改变
【解析】
如图所示，当导体ab向右运动时，ab做切割磁感线运动，导体中就会产生感应电流，会观察到的现象是电流表指针偏转，这是磁生电现象，即电磁感应现象，工农业生产中的发电机就应用了此原理。感应电流的方向与导体运动的方向、磁场方向有关，对调N、S极，ab向左运动时，电流表指针的偏转方向不改变。
16、声带振动响度空气
【解析】
声音是由物体振动产生的，人们的呐喊声是由于声带振动产生的；激昂的歌声响彻夜空是指声音的强弱程度,即响度很大；声音的传播需要介质，现场的观众能够听到歌声和呐喊声，是通过人耳周围的空气传入人耳的．
17、振动 声源
【解析】
声音是由物体的振动产生的，炮竹声是炮竹爆炸时引起空气的振动发出声音；减弱噪声的方法有：在声源处减弱噪声、在传播过程中减弱噪声、在人耳处减弱噪声，在市区禁止鸣放爆竹是在声源处减弱噪声．
18、吸收 飞机 快
【解析】
试题分析：（1）“歼20”的机身材料和涂层对雷达发射的电磁波有良好的吸收作用；
（2）飞行员相对于飞机位置不变，则以飞机作为参照物，飞行员是静止的；
（3）机翼上方的空气流速比机翼下方的流速快，因此机翼上方气体压强小于机翼下方气体压强，从而产生了升力．
考点：电磁波的传播；运动和静止的相对性；流体压强与流速的关系．
点评：本题考查了隐形战机隐形的原因、参照物、流体流速与流体压强的关系，难度不大，是一道基础题．
四、计算题（本大题共3小题，共29分）
19、（1）3.75Ω（2）19-30Ω（3）9-29Ω
【解析】
(1)由图2知，当灯泡两端电压为1.5V时,通过小灯泡的电流为0.4A,则小灯泡的电阻为：
R===3.75Ω；
（2）由图1知，小灯泡和滑动变阻器串联，电压表测小灯泡两端的电压，电流表测电路中的电流，电流表的量程为0~0.6A, 滑动变阻器的规格为“30Ω,1A”，小灯泡标有2.5V,1.25W, 小灯泡的额定电流为：IL额===0.5A,
为保证电路安全,电路中的最大电流为0.5A, 此时滑动变阻器两端的电压为:
U滑=UUL=12V2.5V=9.5V,
此时滑动变阻器连入电路中电阻最小：
R滑最小===19Ω,
为保证电路安全, 滑动变阻器的范围19-30Ω，
(3) 若滑动变阻器的规格为“10Ω 1A”,为能将小灯泡调节至正常发光, 在电路中串联一定值电阻R0,则R0的阻值为：
R最小=R滑最小10Ω=19Ω10Ω=9Ω，
R最大= R滑最小10Ω=19Ω10Ω=29Ω，
所以R0的阻值应满足的条件为：9-29Ω.
20、
【解析】
水吸收的热量：Q放=c水m△t=4.2×103J/(kg⋅℃)×5kg×10℃=2.1×105J．
21、（1）∵UL=12V，PL=3W，故灯泡L正常工作时的电流为：IL===0.25A．
（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，
则此时灯泡两端的电压为UL=12V，而电源电压为U=72V，
∴电阻R1两端的电压为：U1=U﹣UL=72V﹣12V=60V，
灯泡L正常工作时的电流为0.25A，故此时电路中的电流为0.25A，
∴电阻R1的阻值为：R1===240Ω。
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，电源电压为U=72V，
则U1=U2=U=72V，
而滑动变阻器的最大电阻为R大=200Ω，
∴R2消耗电功率的最小值为：P小===25.92W．
电阻R1的阻值为240Ω，而U1=U2=U=72V，
∴此时通过R1的电流为：I1===0.3A，
电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，
∴通过R2的最大电流为：I2=I﹣I1=3A﹣0.3A=2.7A，
R2消耗电功率的最大值为：P大=UI2=72V×2.7A=194.4W．
答：（1）灯泡正常工作时的电流是0.25A．
（2）闭合S，断开S1、S2，灯泡正常工作，电阻R1的阻值为240Ω．
（3）S、S1、S2均闭合时，R2上消耗电功率的最小值为25.93W、最大值为194.4W．
【解析】（1）由灯泡的标号可知，灯泡的额定电压和额定功率均已知，利用P=UI，即可计算出灯泡的额定电流来；
（2）闭合S，断开S1、S2时，灯泡L与电阻R1串联，由于灯泡正常工作，其两端电压是额定电压，又知道电源电压，故电阻R1的两端电压可求，再通过灯泡的额定电流即可计算出电阻R1的大小；
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，欲求出R2上消耗电功率的最小值和最大值，由其最大电阻的大小可计算出最小值；再由允许通过的最大电流计算出最大值，而允许通过的最大电流则需要由电流表A2的量程所确定， 当计算出电阻R1上的电流后即可得出电阻R2的最大电流来，这样它的最大电功率也就可以计算出来了。
考点：电路的等效，电流、电阻、电功率的综合计算。
五、作图题（本大题共2小题，共4分）
22、
【解析】
滑片P向右移动时，小灯泡变亮，说明通过电路的电流变大，根据欧姆定律可知电路中的电阻变小，根据串联电路电阻的规律可知变阻器连入电路的电阻变小，故变阻器右下接线柱连入电路中，如下图所示：
23、
【解析】
螺旋管的左端为N极，右端为S极，利用安培定则，右手大母指向左握住螺旋管，则电流由右端注入，左端流出，所以电源的右端为正极；
根据磁极间的相互作用可知，小磁针的右端为S极，左端为N极；如图：
六、实验探究题（本大题共3小题，共15分）
24、 气压过低 继续加热，温度不变 水蒸气遇冷液化成小水滴
【解析】
解：（1）根据表格中数据描点，并用平滑的曲线连接起来．
如图
（2）标准大气压下水的沸点是100℃，当时沸点低于100℃，可能是由于当时气压低于标准大气压．
（3）由实验结果可以看出，虽然水沸腾时虽然不断给水加热，水的温度保持99℃不变．
（4）水面上的“白气”是小水滴，是由水蒸气液化成的．
25、 1 0.7 1.14
【解析】
（1）灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，由欧姆定律，灯的额定电流约为：I==0.38A，故电流表选用小量程串联在电路中，电压表并联在灯泡两端，选0～15V量程，滑动变阻器接一上一下两接线柱，电路如下图所示：
（2）若电流表读数为0，电路可能断路，电压表读数为4.5V，则电压表与电源连通，可能是灯丝断了；猜想1是正确；
（3）由题意可知，电源电压为1.5V×3=4.5V，当灯泡正常发光时，灯泡两端的电压为3.8V，滑动变阻器两端的电压为4.5V-3.8V=0.7V；可以将电压表与滑动变阻器并联，如下图所示：
（4）当灯泡正常发光时，电压为额定电压U灯=3.8V，此时滑动变阻器电压，即电压表示数：U滑=U-U灯=4.5V-3.8V=0.7V；电流表量程是0~0.6A，分度值是0.02A，电流表示数I=0.3A，灯泡的额定功率P=UI=3.8V×0.3A=1.14W．
26、 89% 99% 5 2.95W
【解析】
（1）从表中的数据可知，细线自由端移动的距离为0.3m，钩码上升的高度为0.1m，则二者的关系是s＝3h，即由3段绳子承担物重，绕绳方法如图所示：
；
（2）滑轮组的机械效率为η1＝×100%＝×100%＝×100%＝×100%≈89%；
（3）∵F＝（G+G动），
∴最大物重为G2＝3F最大﹣G动＝3×20N﹣0.5N＝59.5N，
滑轮组的最大机械效率为η2＝×100%＝×100%＝×100%≈99%；
（4）∵F＝（G+G动），
∴动滑轮的重力为G′动＝3F3﹣G3＝3×5N﹣10N＝5N；
（5）绳子自由端移动的速度为v＝3v物＝3×0.1m/s＝0.3m/s，
∵P＝＝Fv，
∴施加的拉力为F＝＝＝10N，
物体的重力为G＝3F﹣G动＝3×10N﹣0.5N＝29.5N，
∴拉力的有用功率为P物＝Gv物＝29.5N×0.1m/s＝2.95W．
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
97
98
99
99
99
99
滑轮组组成
钩码重/N
钩码升高的高度/m
动滑轮重/N
绳子自由端移动距离/m
两个定滑轮，一个动滑轮
4
0.1
0.5
0.3
