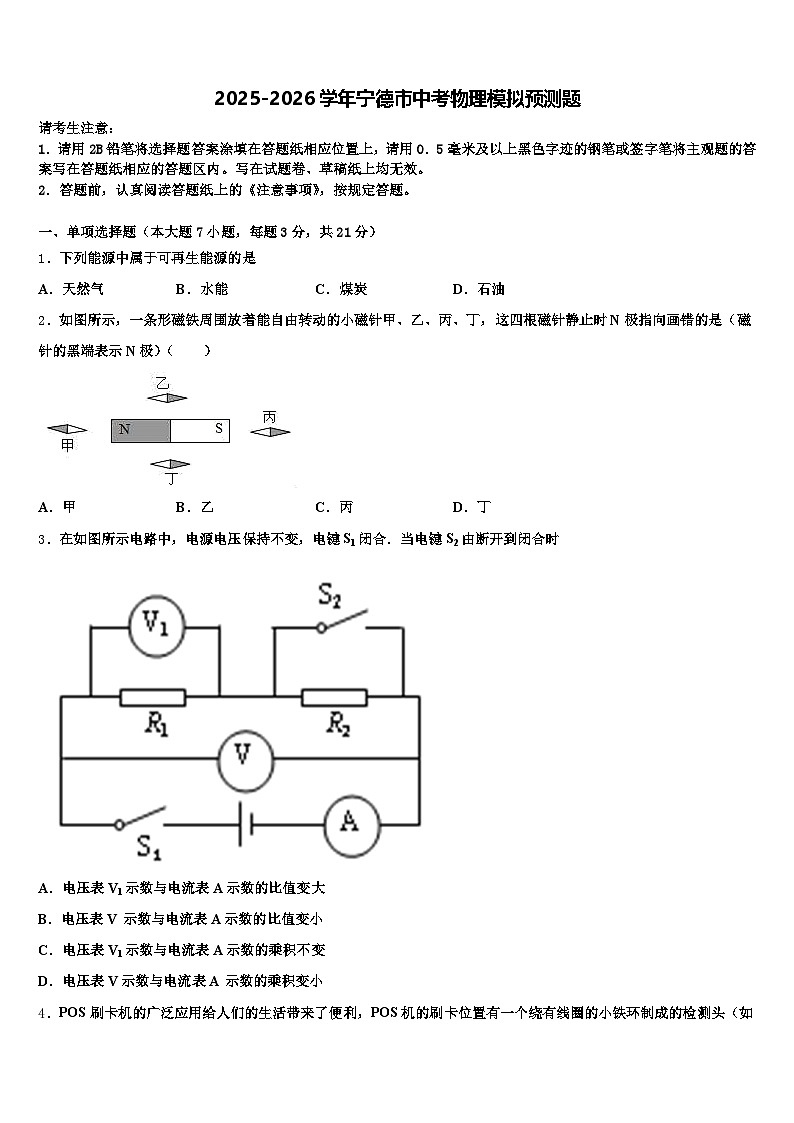

2025-2026学年宁德市中考物理模拟预测题（含答案解析）

这是一份2025-2026学年宁德市中考物理模拟预测题（含答案解析），共18页。试卷主要包含了下列现象中属于光的折射的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列能源中属于可再生能源的是
A．天然气B．水能C．煤炭D．石油
2．如图所示，一条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极）（ ）
A．甲B．乙C．丙D．丁
3．在如图所示电路中，电源电压保持不变，电键S1闭合．当电键S2由断开到闭合时
A．电压表V1示数与电流表A示数的比值变大
B．电压表V 示数与电流表A示数的比值变小
C．电压表V1示数与电流表A示数的乘积不变
D．电压表V示数与电流表A 示数的乘积变小

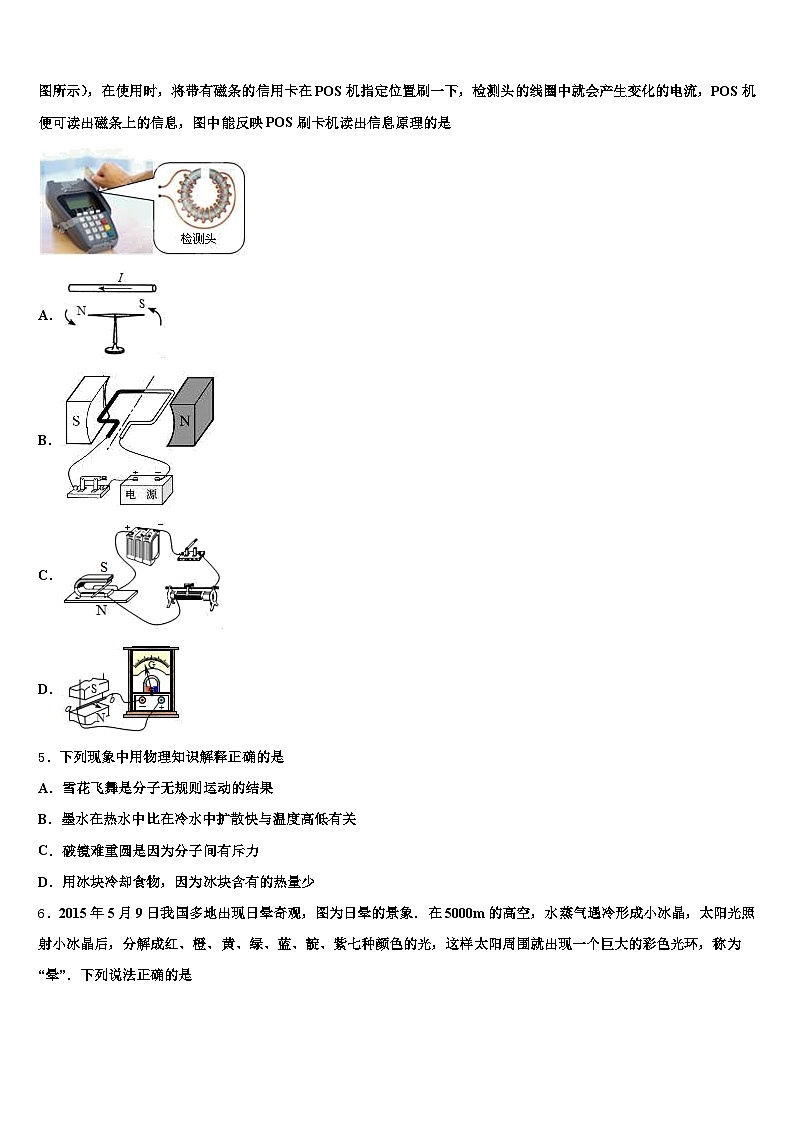

4．POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是
A．
B．
C．
D．
5．下列现象中用物理知识解释正确的是
A．雪花飞舞是分子无规则运动的结果
B．墨水在热水中比在冷水中扩散快与温度高低有关
C．破镜难重圆是因为分子间有斥力
D．用冰块冷却食物，因为冰块含有的热量少

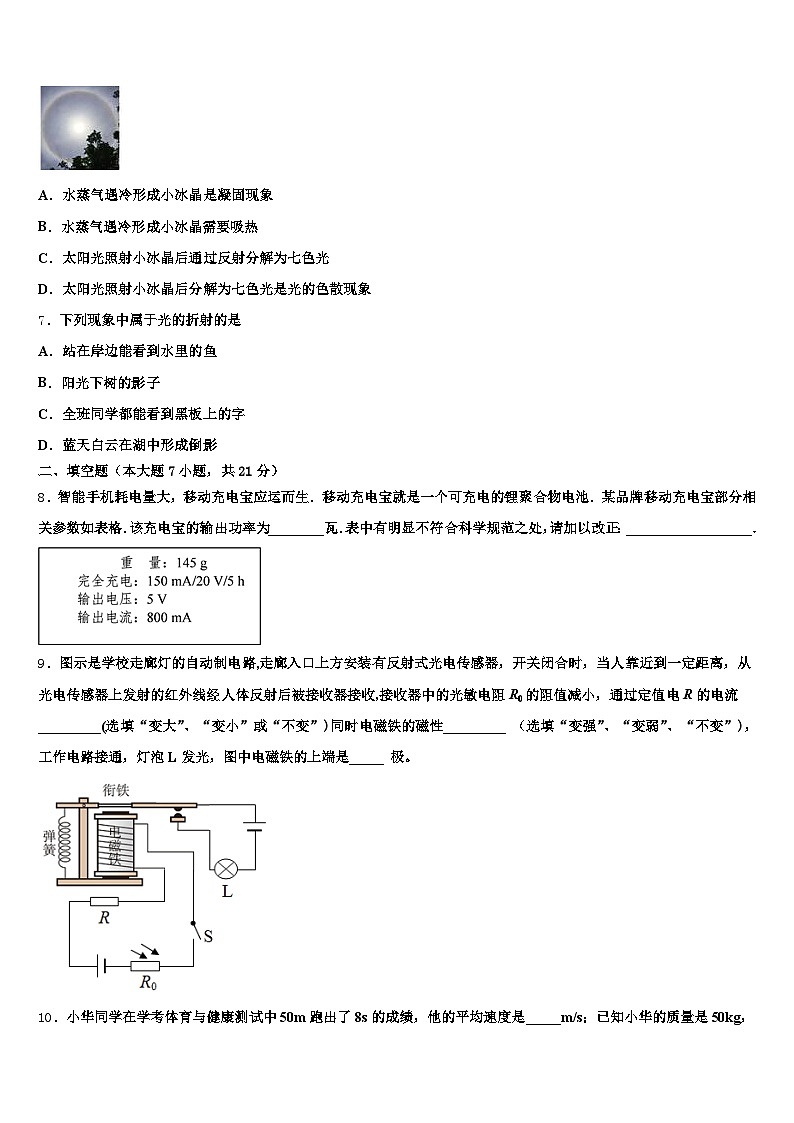

6．2015年5月9日我国多地出现日晕奇观，图为日晕的景象．在5000m的高空，水蒸气遇冷形成小冰晶，太阳光照射小冰晶后，分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”．下列说法正确的是
A．水蒸气遇冷形成小冰晶是凝固现象
B．水蒸气遇冷形成小冰晶需要吸热
C．太阳光照射小冰晶后通过反射分解为七色光
D．太阳光照射小冰晶后分解为七色光是光的色散现象
7．下列现象中属于光的折射的是
A．站在岸边能看到水里的鱼
B．阳光下树的影子
C．全班同学都能看到黑板上的字
D．蓝天白云在湖中形成倒影
二、填空题（本大题7小题，共21分）
8．智能手机耗电量大，移动充电宝应运而生．移动充电宝就是一个可充电的锂聚合物电池．某品牌移动充电宝部分相关参数如表格．该充电宝的输出功率为________瓦．表中有明显不符合科学规范之处，请加以改正：__________________．
9．图示是学校走廊灯的自动制电路,走廊入口上方安装有反射式光电传感器，开关闭合时，当人靠近到一定距离，从光电传感器上发射的红外线经人体反射后被接收器接收,接收器中的光敏电阻R0的阻值减小，通过定值电R的电流_________(选填“变大”、“变小”或“不变”)同时电磁铁的磁性_________ （选填“变强”、“变弱”、“不变”)，工作电路接通，灯泡L发光，图中电磁铁的上端是_____ 极。
10．小华同学在学考体育与健康测试中50m跑出了8s的成绩，他的平均速度是_____m/s；已知小华的质量是50kg，立定跳远时，他的重心离地面最大的高度是40cm，则小华克服重力做功_____J（g取10N/kg）。
11．如图所示为我市一些交通道路上使用的风光互补LED路灯外形图和电路原理图. 白天，风力发电机或太阳能电板给蓄电池充电，这时的蓄电池是构成电路的_______________（选填“电源”“用电器”或“开关”）；该电路中两只LED灯是并联的，灯上标有“24V 60W”字样. 则两个LED灯正常发光时，通过光控开关S的电流为_____________A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么550套风光互补路灯每天工作10小时可节约电能_______________J.
12．小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据反射定律画出平面镜．
13．如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝________N。若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将________(填“增大”“不变”或“减小”)。
14．图甲是家用电吹风的工作原理图，电吹风工作时可以吹出热风也可以吹出凉风。
要让电吹风工作时吹出热风，它的开关应置于题图甲中_____（选填“1”、“2”或“3”）位置；某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_____J；使用几年后，发现电热丝变细，则它的电阻_____（选填“变大”、“变小”或“不变”）。
三、作图题（共7分）
15．如图所示，曲杆AOBC自重不计，O为支点．要使曲杆在图示位置平衡，请作出施加在C点、且与OB平行的力F的力臂示意图．
（_______________）
16．一个物体重为20N，把它放在斜面上（如图所示），请用力的示意图画出物体受到的重力和斜面受到的压力．
17．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的右焦点F，并在图中标出F的位置．
四、实验题（本大题共5小题，共20分）
18．在探究“物体的重力势能与什么因素有关”时，小明提出了如下猜想：
猜想一：物体的重力势能可能与物体的质量有关；
猜想二：物体的重力势能可能与物体所在高度有关．
为此他设计了如图甲所示的实验装置．将两端开口、长约1m、粗细均匀的圆柱形玻璃管竖直固定在铁架台上，将粗细适宜的圆柱形泡沫塑料块置于玻璃管内O点处（塑料块与玻璃管内壁有适量的摩擦）；其他器材还有：刻度尺、一组系有细线的质量不等的钩码、用于调整泡沫塑料块回到O点位置的木棒（如图乙所示）．
请你帮助小明回答下列问题：
（1）探究“猜想二”时，应使用质量___________（选填“相同”或“不同”）的钩码从___________（选填“相同”或“不同”）的高度在玻璃管内由静止下落，去冲击O点的泡沫塑料块，然后用刻度尺分别测量______________，从而比较出重力势能的大小．
（2）设计探究“猜想一”的记录实验数据的表格．
（__________）
19．在“探究导体中的电流与电压关系”的实验中，连接电路时，电键应处于______状态（选填“闭合”或“断开”）；在“探究物质质量与体积的关系”实验中，用量筒来测物体的____。在“探究杠杆平衡的条件”实验中，若将杠杆的中点支在支架上后，杠杆静止不动时的位置如图所示，则应调节_______，使杠杆在水平位置保持平衡；挂上钩码后，杠杆静止不动时的位置如图所示，则应调节_____，使杠杆再次在水平位置保持平衡，从而能直接从杠杆上读出动力臂和阻力臂的数值。
20．扬州玉器驰名中外，兴趣小组同学尝试测量一块原料玉石的密度.
（1）将天平放在水平桌面上，游码放在标尺左端零刻线处，发现指针位置如图甲所示，应将平衡螺母向____端调，使横梁平衡；
（2）再把玉石放在天平左盘，平衡时右盘砝码和游码在标尺上的位置如图乙所示，则工艺品的质量为____g；
（3）在量筒中装入20mL水，用细线系住玉石浸没在水中，如图丙所示.则玉石的体积为____cm3；
（4）根据密度公式可求得玉石的密度为____kg/m3.
21．刘伟同学为了探究“运动和力的关系”，设计了如图所示的斜面实验．
为了使小车在滑到水平面时的初速度相同，在实验中刘伟让小车从同一斜面的同一高度由静止开始滑下，刘伟采用的研究问题的方法是_______．从甲、乙、丙三次实验小车所停位置情况看，______图中小车所受阻力最大．刘伟从实验推理可知，若水平面绝对光滑，则运动的小车会在水平面上做___运动．牛顿在前人研究成果的基础上，总结处牛顿第一定律，它的内容是：______．
22．小聪同学为了测量酱油的密度，进行以下实验：
将待测酱油倒入烧杯中，用已调好的天平测量烧杯和酱油的总质量（如图甲所示）．由图可知烧杯和酱油的总质量是_________g；将烧杯中的酱油倒入一部分到量筒中（如图乙），量筒中酱油的体积是_________cm1；用已调好的天平测量剩余酱油和烧杯的总质量（如图丙所示），由此可知酱油的密度是_______kg/m1．小刚设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量ml，向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V；酱油密度的表达式．按该实验方案测出酱油的密度值_________（选填“偏大”或“偏小”）．
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压恒为12V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“30Ω，1A”小灯泡标有“字样，通过它的电流与两端电压的关系图象如图所示，
当灯泡两端电压为1.5V时，求小灯泡的电阻；为保证电路安全，求滑动变阻器的范围；若滑动变阻器的规格为“10Ω1A”，为能将小灯泡调节至正常发光，可采用在电路中串联一定值电阻R0的方法，求R0的阻值应满足的条件．
24．某物理兴趣小组的同学，用煤炉给10dm3的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg。求：
煤完全燃烧产生的热量；经过6min时间加热，水所吸收的热量；煤炉烧水时的热效率。
六、综合能力题（本大题共3小题，共18分）
25．阅读了教材“自制密度计”的课外小实验后,小叶和小王决定进行一下尝试.
两人选择了一个由某种特殊材料制成的条形长方体A来制作密度计.小王测得A的质量为 12 g,当它漂浮在不同液面上时,所受到的浮力为______N.(g=10 N/kg) 小叶查阅了相关资料,在得知该材料的密度后,作出了如图甲所示的ρ-V图像,据图像可以找到关于A的一些信息.两人发现A的质量可以在ρ-V图中用阴影部分面积表示出来,请你在图中用斜线画出这一阴影部分.小王想用理论推导的方法,在A上标注出各种密度值.他选择首先标注水的密度,在测量出A的长度为 20 cm后,作出了如图乙所示的示意图.经过计算,他确定出水面的位置在距A上表面h=____cm处,并作了标记.(ρ水=1.0×103 kg/m3) 为了保证实验结果,两人将A放入足够多的水中,发现它不容易竖直漂浮.小叶在A的下端密绕了适量的金属丝(金属丝体积忽略不计),制成了“密度计”B．小王提醒他,如果这样,B的刻度应该与A不同.为了重新标注,他们应该测量的一个物理量是___________________. 按照上述方法,两人在B上标注出了水、酒精、汽油等液体对应的刻度值,一个简易的密度计就制成了.
26．小雯设计了一个测量物体重力的“托盘秤”，如图是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，V为显示重力大小的仪表（实质是一个量程为0﹣3V的电压表）．已知OB：OA＝1：2，R0＝100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）
（1）托盘上没放物体时，压力传感器R1的电阻值是_____Ω。
（2）当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少_____？
（3）第（2）题中被测物体的重力是多少_____？
27．阅读短文，回答问题：
扫地机器人
扫地机器人是一款能自动清扫的智能家用电器，如图所示．机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物．充电座两侧有二个像海豚和蝙蝠一样导航的信号发射和接收装置，当剩余电量减为电池容量的20%时，机器人在充电座的引导下会主动寻找充电器充电．表一为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．
机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力．若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为_____cm．（设超声波在空气中的传播速度为340m/s）采用凸凹材质的轮皮，可增大机器人与地面间的_____，机器人返回自动充电是依据_____（选填“红外线”或“超声波）导航的．该机器人正常工作时的电流为____________A；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____h．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故A不符合题意；
B．水能可以从自然界里源源不断的得到补充，属于可再生能源，故B符合题意；
C．煤属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；
D．石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意。
2、C
【解析】
知道小磁针在磁场中静止时，北极所指的方向与磁场的方向一致．磁场中的磁感线都是从磁体的北极出发回到南极．磁场中的磁感线方向从磁体的N极出来回到南极，小磁针静止时N极所指的方向与磁感线的方向相同．由图可以看出丙错误．
3、B
【解析】
由电路图知道，当电键S1 闭合、S2 断开时，R1 与R2 串联，电压表V测电源两端的电压，电压表V1 测R1 的电压，电流表A测电路中的电流．当电键S2 由断开到闭合时，R2被短路，电路为R1 的简单电路，电压表V和V1均测电源两端的电压，电流表测量电路中的电流；此时整个电路的电阻减小，由欧姆定律知道，电路中的电流变大，即电流表A的示数变大；电键S2 断开时，电压表V1 测R1 的电压，而电键S2 闭合时，电压表V1测量的是电源电压，故电压表V1 示数变大；电压表V测电源两端的电压，其示数保持不变；
A．电压表V1示数变大，电流表A示数变大，其比值为定值电阻R1的阻值，保持不变，故A错误；
B．电压表V示数不变，电流表A示数变大，其比值变小，故B正确；
C．电压表V1 示数变大，电流表A示数变大，其乘积变大，故C错误；
D．电压表V示数不变，电流表A示数变大，其乘积变大，故D错误．
4、D
【解析】
POS刷卡机读出信息原理就是电磁感应现象；
A、如图是奥斯特实验，反映电流周围存在着磁场，故A错误；
B、如图电路中有电源，是通电线圈在磁场中受力运动，故B错误；
C、如图电路中有电源，是通电导体在磁场中受力运动，故C错误；
D、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应，故D正确。
5、B
【解析】
A、雪花是固体冰晶，是由无数的分子组成的，雪花飞舞属于机械运动，不是分子在运动。故A错误；
B、扩散的快慢和温度有关，温度越高扩散越快，所以热水中扩散快，冷水中扩散慢。故B正确；
C、“破镜难重圆”是因为分子间的间隙太大，已经失去了相互作用力。故C错误；
D、用冰块冷却食物，是冰块温度低，食物温度高，热量可以从食物传递到冰块，但冰块本身不含有热量。故D错误。
6、D
【解析】
AB．水蒸气遇冷变成小冰晶，是由气态直接变成固态的物态变化，是凝华，凝华放热．故A、B错误．
CD．太阳光照射小冰晶后，通过折射分解成七种颜色的光，是光的色散现象，故C错误．答案为D．
7、A
【解析】
A．站在岸边看水里的鱼，看到的是鱼的虚像，它是由水中的鱼的光线经水面折射形成的，此选项符合题意；
B．阳光下树的影子是由于光的直线传播形成的，此选项不符合题意；
C．全班同学都能看到黑板上的字，是由于光线照射到黑板上时发生了漫反射，属于光的反射，此选项不符合题意；
D．蓝天白云在湖中的倒影，属于平面镜成像，是由于光的反射造成的，此选项不符合题意．
二、填空题（本大题7小题，共21分）
8、4 将重量改为质量
【解析】
试题分析：从相关参数中得到输出电压是5V，输出电流是800mA=0.8A，输出的功率：，重量是145g说法不对，应该是质量是145g．
考点：电功率的计算
点评：该题考查电功率的公式的应用，需要记住电功率的公式，根据铭牌信息分析答题．
9、变大 变强 S
【解析】
[1][2][3]如图，自动控制电路的光敏电阻R0与定值电阻R串联，由题意知，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，根据知，电路电流变大，再根据知，电阻R两端电压变大，同时电磁继电器磁性增强，衔铁被吸下灯泡发光；电源左端是正极，因此电磁铁的下端是电流流进端，根据安培定则，右手四指顺电流方向握住螺线管后，大拇指指向下端，为N极，则上端是S极。
10、6.25 200
【解析】
小华的平均速度：v＝＝＝6.25m/s；小华的重力：G＝mg＝50kg×10N/kg＝500N，小华克服重力做功：W＝Gh＝500N×0.4m＝200J。
11、用电器 5 5.4×109
【解析】
对蓄电池充电时，蓄电池消耗了电能，此时蓄电池相当于电路中的用电器；
由表中数据知，两只LED灯正常发光时，总功率为：P=60W+60W=120W，额定电压：U=24V，由图可知，开关在干路上，通过光控开关S的电流为：I==5A；
500套风光互补路灯每天工作10小时可节约电能：ΔW=nΔPt=500×（420×10-3kW-60×10-3kW×2）×10h=1500kW•h=J。
12、：如图
【解析】
球反射出的光线经过平面镜反射后进入人的眼睛，因此，从球反射出的光线是入射光线，进入人的眼睛的光线是反射光线；根据光的反射规律可知，反射角等于入射角，所以法线是反射光线和入射光线夹角的角平分线，由此可以做出法线ON，平面镜与法线相互垂直，因此过入射点O做法线的垂线即可确定平面镜的位置，如图所示：
13、20 不变
【解析】
[1]如图，杠杆在水平位置，lBA =2lBC ，杠杆平衡，FlBA =GlBC ，所以
G===2×10N=20N
[2]杠杆被拉起后，如图所示：
BA′为动力臂，BC′为阻力臂，阻力不变为G
△BC′D∽△BA′D′
BC′∶BA′=BD∶BD′=1∶2
杠杆平衡，所以
F′lBA ′=GlBC ′
F′====10N
由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变。
14、1 12500 变大
【解析】
（l）当电吹风机送出来的是热风时，需要电动机和电阻丝同时工作，即开关应置于图甲中的1位置，电风扇与电热丝是并列连接在电源上的，所以是并联连接。
（2）根据功率随时间的变化关系图象可知：
P热＝600W，t1＝20s，P凉＝50W，t2＝30s﹣20s＝10s，
则在该次吹干头发过程中电吹风消耗的总电能：
W总＝W热+W冷＝P热t1+P凉t2＝600W×20s+50W×10s＝12500J。
（3）使用几年后，发现电热丝变细，即横截面积变小，而长度、材料不变，导致电热丝的电阻变大。
三、作图题（共7分）
15、
【解析】
反向延长力F的作用线，过支点O点作力F作用线的垂线L即为F的力臂，如下图所示：
16、略
【解析】
（1）找出物体的重心（几何中心），作一条竖直向下的带箭头的线段，并标出重力的符号和大小，G=20N．
（2）以物体和斜面的接触面的中点作为力的作用点，画一条垂直斜面向下的带箭头的线段，标出压力的符号F．如下图所示：
17、
【解析】
根据凸透镜的特殊光线和成像规律作图：
在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，则折射光线与主光轴相交的点即为右侧焦点F．如图所示：
涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解。
四、实验题（本大题共5小题，共20分）
18、相同 不同 每次泡沫塑料块下移的距离
【解析】
（1）要探究“猜想二”物体的重力势能可能与物体所在高度有关．根据控制变量法的思路，就要控制钩码的质量相同，从不同的高度在玻璃管内由静止下落，去冲击O点的泡沫塑料块，通过用刻度尺分别测量每次泡沫塑料块下移的距离来反映钩码重力势能的大小．
（2）由于实验是研究“猜想一”物体的重力势能与质量的关系，所以要使物体的高度一定，改变物体的质量，通过泡沫塑料块下移的距离来反映物体重力势能的多少．因此表格中包含的栏目有：物体的高度、物体的质量、泡沫塑料块下移的距离．由于是通过多次实验来比较物体的重力势能的大小的，所以表格中要包括实验次数．故设计表格如下表：
19、断开 体积 平衡螺母 钩码位置
【解析】
连接电路时，为保护电路，防止电路中的电流过大烧坏电路元件，电键应断开；
在“探究物质质量与体积的关系”实验中，需要测量物体的质量和体积，质量是用天平测量的，体积是用量筒来测量的；
在“探究杠杆平衡的条件”实验中，若将杠杆的中点支在支架上后，杠杆静止不动时的位置如图所示，即右端上翘，则应调节平衡螺母，使杠杆在水平位置保持平衡；挂上钩码后杠杆静止不动时的位置如图所示，则说明左边力与力臂之积偏大，则应调节右边（或左边）钩码的位置，使杠杆再次在水平位置保持平衡；当杠杆在水平位置平衡时，由于重力的方向竖直向下，所以，力臂大小即力的作用点与支点的距离，从而能直接从杠杆上读出动力臂和阻力臂的数值。
20、左 52 20 2.6×101
【解析】
（1）将天平放在水平台上，并将游码拨到标尺左端零刻度线处，指针向右偏，平衡螺母应该向左调节；
（2）图乙中玉石的质量m=50g+2g=52g；
（1）图丙中玉石的体积V=40ml-20ml=20ml=20cm1；
（4）玉石的密度ρ玉石===2.6g/cm1=2.6×101kg/m1．
21、控制变量法 甲 匀速直线 一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，除非作用在它上面的力迫使它改变这种运动状态
【解析】
（1）让小车每次从斜面的同一高度由静止开始滑下，这样做是为了使小车到达水平面时的机械能相同，速度相同；采用的方法是控制变量法；
（2）在这三次实验中，小车在毛巾表面上运动的距离最短，这是因为毛巾表面最粗糙，小车在该表面受到的阻力最大；
（3）若水平面绝对光滑，小车在水平方向上不受力的作用，小车的运动状态将不发生改变，小车将保持原来的速度进行匀速直线运动；
（4）牛顿第一定律的内容是：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，除非作用在它上面的力迫使它改变这种运动状态，这就是牛顿第一定律，也叫惯性定律．
22、72.4 40 1.11×101 偏大
【解析】
(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；烧杯和酱油的总质量是m1＝50g20g2.4g＝72.4g；(2)量筒的分度值为2cm1,量筒中酱油的体积为V＝40cm1；(1)剩余酱油和烧杯的质量为m2＝27.2g，量筒中酱油的质量为m＝m1−m2＝72.4g−27.2g＝45.2g，酱油的密度为ρ＝＝1.11g/cm1＝1.11×101kg/m1(4)小刚不可能把烧杯内的酱油全部倒入量筒内,导致测量的酱油的体积偏小,由公式ρ＝知：密度测量结果偏大．
五、计算题（本大题共2小题，共13分）
23、（1）3.75Ω（2）19-30Ω（3）9-29Ω
【解析】
(1)由图2知，当灯泡两端电压为1.5V时,通过小灯泡的电流为0.4A,则小灯泡的电阻为：
R===3.75Ω；
（2）由图1知，小灯泡和滑动变阻器串联，电压表测小灯泡两端的电压，电流表测电路中的电流，电流表的量程为0~0.6A, 滑动变阻器的规格为“30Ω,1A”，小灯泡标有2.5V,1.25W, 小灯泡的额定电流为：IL额===0.5A,
为保证电路安全,电路中的最大电流为0.5A, 此时滑动变阻器两端的电压为:
U滑=UUL=12V2.5V=9.5V,
此时滑动变阻器连入电路中电阻最小：
R滑最小===19Ω,
为保证电路安全, 滑动变阻器的范围19-30Ω，
(3) 若滑动变阻器的规格为“10Ω 1A”,为能将小灯泡调节至正常发光, 在电路中串联一定值电阻R0,则R0的阻值为：
R最小=R滑最小10Ω=19Ω10Ω=9Ω，
R最大= R滑最小10Ω=19Ω10Ω=29Ω，
所以R0的阻值应满足的条件为：9-29Ω.
24、（1）6×107J；（2）2.52×106J；（3）4.2%。
【解析】
(1)煤完全燃烧产生的热量:
;
(2)水吸收的热量:
;
(3)煤炉烧水时的热效率:
.
(1)已知煤的质量和热值,利用Q=mq可求得煤完全燃烧产生的热量;
(2)已知水的质量和升高的温度值,利用吸热公式求水吸收的热量;
(3)烧水时的热效率等于水吸收的热量与燃料完全燃烧放出的热量之比.
六、综合能力题（本大题共3小题，共18分）
25、0.12 8 B的质量(或重力)
【解析】
试题分析：（1）由物体的浮沉条件可知浮力等于重力：F浮=G=mg=12×10-3kg/m3×10N/kg=0.12N；（2）由图象可知物体A的密度ρA=0.6g/cm3，由ρ=20cm3；在图象甲中涂黑如上图所示；（3）设物体A的底面积为s，浸入水中的深度为h′，则排开水的体积为V排=sh′，物体的体积V物=sh，物体A漂浮，则有GA=F浮，由阿基米德原理得F浮=ρ水gV排=ρ水gsh′，又由G=mg，ρ=m/V，得，G=ρ物gV物=ρ物gsh，所以ρ水gsh′=ρ物gsh，即：h′=12cm，水面位置在距A上表面h′′=20cm-12cm=8cm；（4）“密度计”B的重力增大，根据漂浮条件和阿基米德原理可知，GA=F浮=ρ水gV排，物体重力增大，放入液体中后排开水的体积较以前增大，会下沉一些，测量值比液体真实偏大，所以要重新测量B的质量（或重力），重新标注密度值．
考点：密度；物体的浮沉条件
26、300 1V 500N
【解析】
（1）由表格可知，当压力为0时，压力传感器的电阻为300；
（2）电压表量程为0～3V，分度值为0.1V，则示数U0＝2V；由串联电路的电压规律可得压力传感器R1上的电压：U1＝U﹣U0＝3V﹣2V＝1V；
（3）由串联电路电流的特点可得通过电路的电流I1=I0==0.02A；
R1==50Ω； 查表得：F=250N；由杠杆的平衡可得：GlOB=FlOA，G==500N。
27、小于 17 摩擦 超声波 2.5 0.8
【解析】
机器人工作时，主机内部的气压小于大气压而产生吸力．
若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为．
根据压力一定时，接触面越粗糙，摩擦力越大，机器人采用凸凹材质的轮皮，可增大机器人与地面间的摩擦力．机器人返回自动充电是依据超声波导航的．
由可得，该机器人正常工作时的电流为．
充满电后至下一次自动充电前能够连续正常工作的最长时间为
．
压力F/N
0
50
100
150
200
250
300
电阻R1/Ω
300
250
200
150
100
50
0
钩码下落的高度h/cm
次数
钩码质量m/g
泡沫塑料块下移的距离s/cm
1
50
2
100
3
150
钩码下落的高度h/cm
次数
钩码质量m/g
泡沫塑料块下移的距离s/cm
1
50
2
100
3
150
