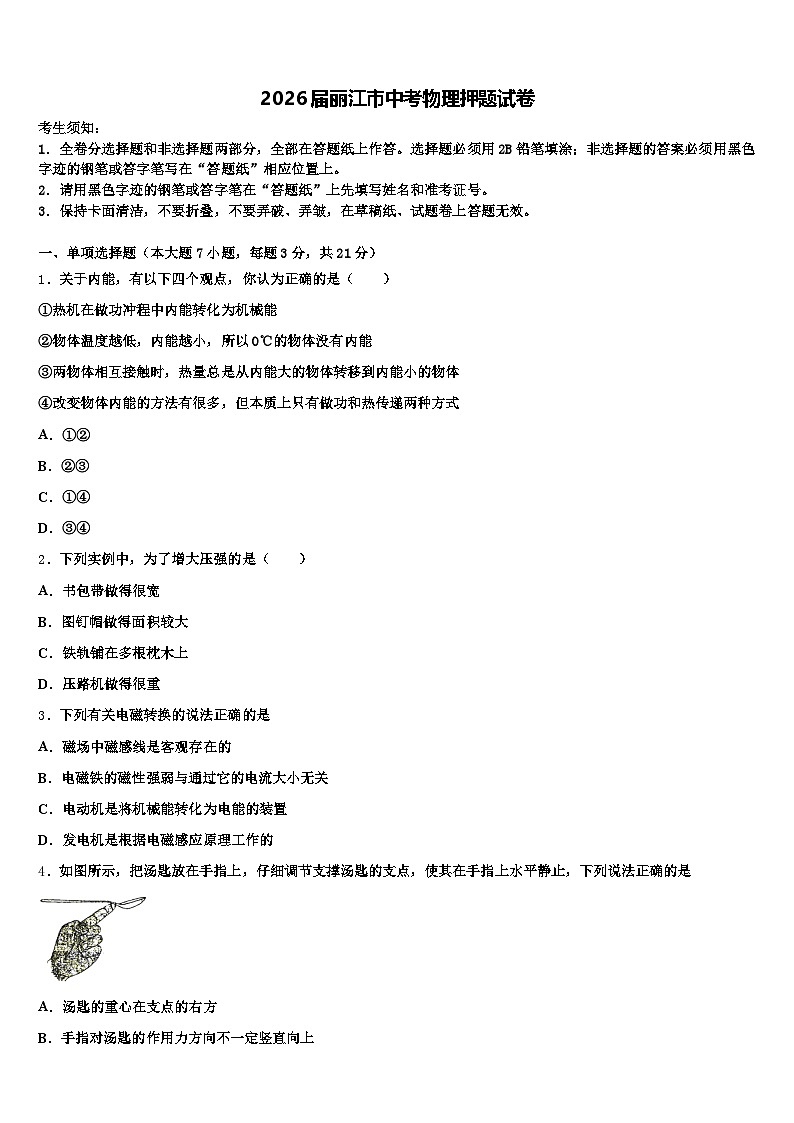

2026届丽江市中考物理押题试卷（含答案解析）

这是一份2026届丽江市中考物理押题试卷（含答案解析），共18页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于内能，有以下四个观点，你认为正确的是（ ）
①热机在做功冲程中内能转化为机械能
②物体温度越低，内能越小，所以0℃的物体没有内能
③两物体相互接触时，热量总是从内能大的物体转移到内能小的物体
④改变物体内能的方法有很多，但本质上只有做功和热传递两种方式
A．①②
B．②③
C．①④
D．③④
2．下列实例中，为了增大压强的是（ ）
A．书包带做得很宽
B．图钉帽做得面积较大
C．铁轨铺在多根枕木上
D．压路机做得很重
3．下列有关电磁转换的说法正确的是
A．磁场中磁感线是客观存在的
B．电磁铁的磁性强弱与通过它的电流大小无关
C．电动机是将机械能转化为电能的装置
D．发电机是根据电磁感应原理工作的
4．如图所示，把汤匙放在手指上，仔细调节支撑汤匙的支点，使其在手指上水平静止，下列说法正确的是
A．汤匙的重心在支点的右方
B．手指对汤匙的作用力方向不一定竖直向上
C．汤匙受到的重力和手指对它的作用力是一对平衡力
D．在使用汤匙舀热汤时手感觉到热，因为汤匙是导体

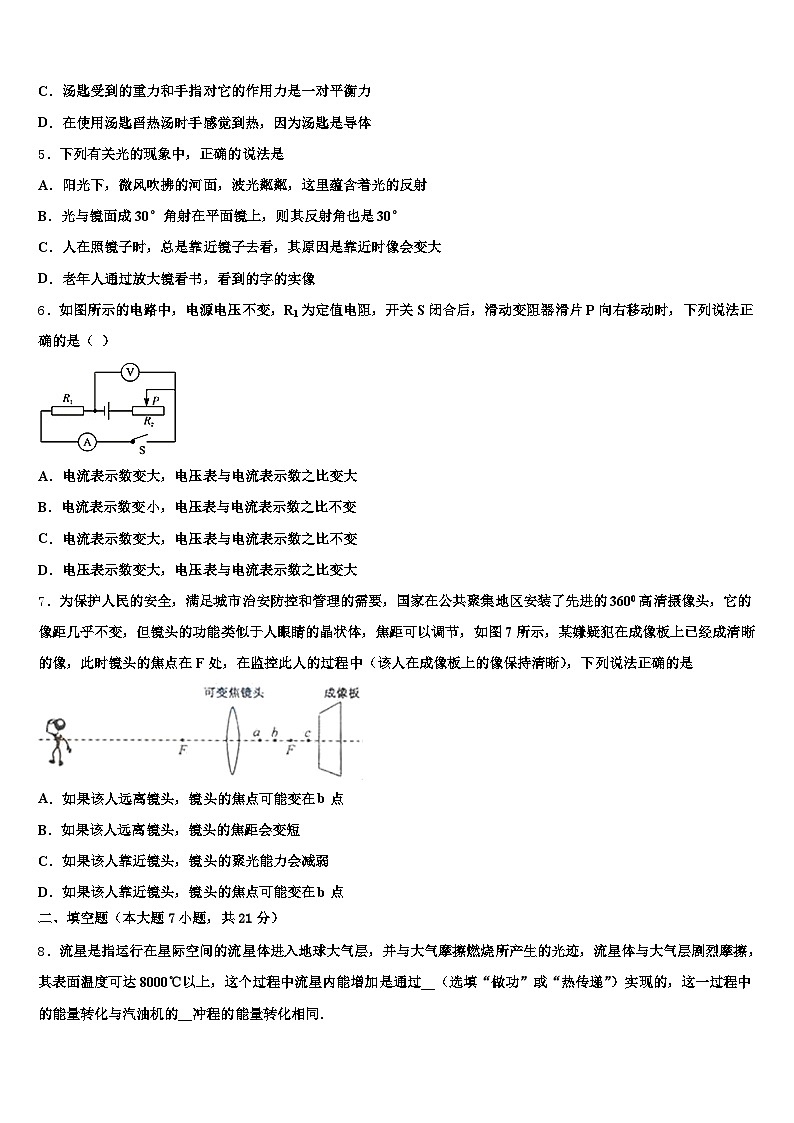

5．下列有关光的现象中，正确的说法是
A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射
B．光与镜面成30°角射在平面镜上，则其反射角也是30°
C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大
D．老年人通过放大镜看书，看到的字的实像
6．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（ ）
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
7．为保护人民的安全，满足城市治安防控和管理的需要，国家在公共聚集地区安装了先进的3600高清摄像头，它的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图7所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在F处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是
A．如果该人远离镜头，镜头的焦点可能变在b点
B．如果该人远离镜头，镜头的焦距会变短
C．如果该人靠近镜头，镜头的聚光能力会减弱
D．如果该人靠近镜头，镜头的焦点可能变在b点
二、填空题（本大题7小题，共21分）
8．流星是指运行在星际空间的流星体进入地球大气层，并与大气摩擦燃烧所产生的光迹，流星体与大气层剧烈摩擦，其表面温度可达8000℃以上，这个过程中流星内能增加是通过__（选填“做功”或“热传递”）实现的，这一过程中的能量转化与汽油机的__冲程的能量转化相同．

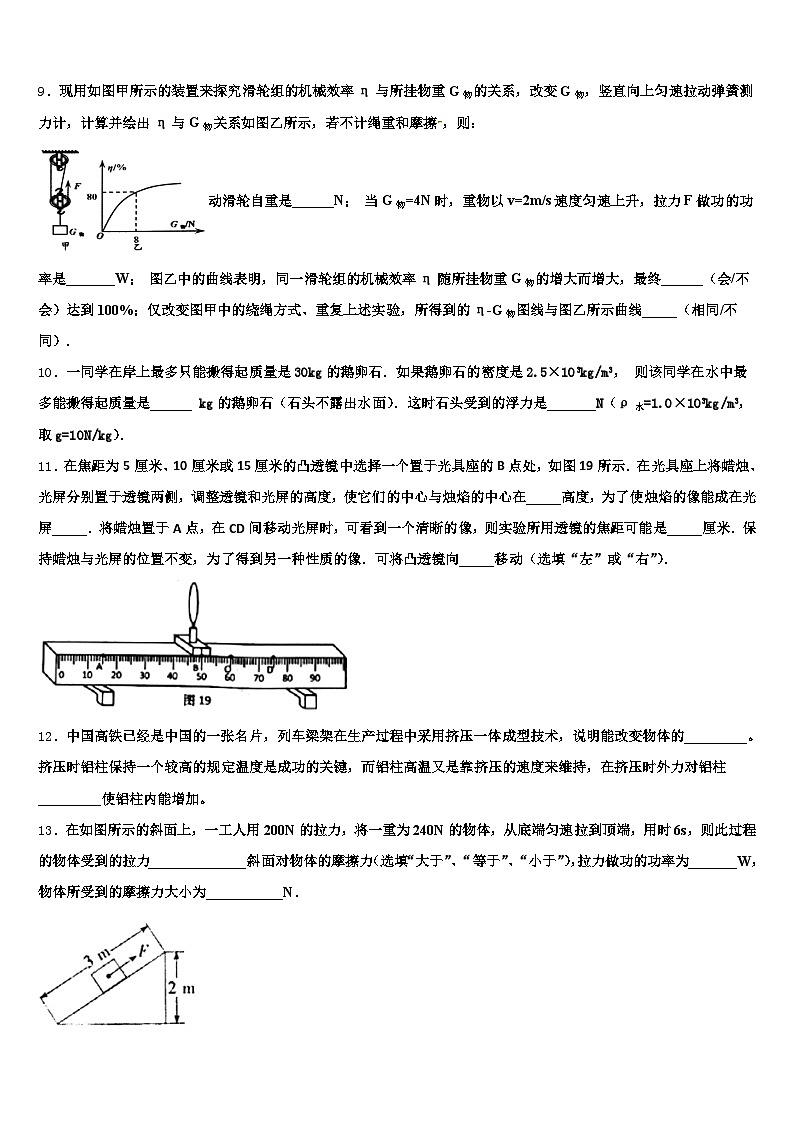

9．现用如图甲所示的装置来探究滑轮组的机械效率η与所挂物重G物的关系，改变G物，竖直向上匀速拉动弹簧测力计，计算并绘出η与G物关系如图乙所示，若不计绳重和摩擦，则：
动滑轮自重是______N； 当G物=4N时，重物以v=2m/s速度匀速上升，拉力F做功的功率是_______W； 图乙中的曲线表明，同一滑轮组的机械效率η随所挂物重G物的增大而增大，最终______（会/不会）达到100%；仅改变图甲中的绕绳方式、重复上述实验，所得到的η-G物图线与图乙所示曲线_____（相同/不同）.
10．一同学在岸上最多只能搬得起质量是30kg的鹅卵石．如果鹅卵石的密度是2.5×103kg/m3， 则该同学在水中最多能搬得起质量是______ kg的鹅卵石（石头不露出水面）．这时石头受到的浮力是_______N（ρ水=1.0×103kg/m3， 取g=10N/kg）．
11．在焦距为5厘米、10厘米或15厘米的凸透镜中选择一个置于光具座的B点处，如图19所示．在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中心与烛焰的中心在_____高度，为了使烛焰的像能成在光屏_____．将蜡烛置于A点，在CD间移动光屏时，可看到一个清晰的像，则实验所用透镜的焦距可能是_____厘米．保持蜡烛与光屏的位置不变，为了得到另一种性质的像．可将凸透镜向_____移动（选填“左”或“右”）．
12．中国高铁已经是中国的一张名片，列车梁架在生产过程中采用挤压一体成型技术，说明能改变物体的_________。挤压时铝柱保持一个较高的规定温度是成功的关键，而铝柱高温又是靠挤压的速度来维持，在挤压时外力对铝柱_________使铝柱内能增加。
13．在如图所示的斜面上，一工人用200N的拉力，将一重为240N的物体，从底端匀速拉到顶端，用时6s，则此过程的物体受到的拉力______________斜面对物体的摩擦力（选填“大于”、“等于”、“小于”），拉力做功的功率为_______W，物体所受到的摩擦力大小为___________N．
14．一未装满橙汁的密闭杯子，先正立放在桌面上（如下图A），然后反过来倒立在桌面上（如下图B），两次放置橙汁对杯底的压强分别是pA和pB，橙汁对杯底的压力分别是FA和FB，则有pA______pB， FA_____FB．（选填“大于”“等于”“小于”）
三、作图题（共7分）
15．完成图中小莉通过平面镜观察白己脚后跟A点时的光路图
16．如图所示为电磁铁强弱演示仪，其原理是当电磁铁的磁性增强时，小磁片因受到磁铁的作用而发生转动，使得磁针指示的数值增大，请在图中标出电流正负极．
（_____）
17．一束光从空气斜射入水中，发生反射和折射，其中画出了反射光线，请面出入射光线和大致折射光线并标出入射角的大小．
四、实验题（本大题共5小题，共20分）
18．为了探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比”，小明在实验台上组装好实验装置，如图所示，其中弹簧测力计的量程为0～5N．另外还有质量均为100g的钩码六个 （图中未画出）．
以下是他的部分实验步骤，请你帮他补充完整：
①在动滑轮挂钩上挂2个钩码，用弹簧测力计竖直向上匀速拉绳子自由端．2个钩码的总质量用m表示，用弹簧测力计测出绳子自由端的拉力F，用刻度尺分别测出绳子自由端移动的距离s和钩码上升的高度h，将m、F、s、h数值记录在表格中；
②保持_____不变，依次改变绳子自由端移动的距离s，仿照步骤仿照步骤①再做5次实验，将各次的m、F、s、h数值记录在表格中．
③利用W总＝_____，计算出各次的总功，用W有用＝Gh＝mgh，计算出各次的有用功，并将各次的W总、W有用的数值记录在表格中．
19．按要求回答问题如图甲所示，通过真空罩可以看到手机来电显示灯在不断闪烁，说明电磁波______（选填”可以”或“不可以”）在真空中传播．
如图乙所示，用弹簧测力计拉着物体在水平面上向左做匀速直线运动，则该物体受到的摩擦力的大小为______N．图丙是某物质熔化过程中的温度变化图象，由图象可知该物质是______（选填“晶体”或“非晶体”）．图丁为探究“光的反射规律”的实验装置，若让光线逆着OB的方向射到镜面上，反射光线就会沿OA射出．这个现象说明：在反射现象中，______．
20．如图甲，光滑水平面上质量为m的物体，在水平拉力F作用下由静止开始运动，当运动的距离为s时速度为v．若物体运动的距离s与物体质量m、水平拉力F、速度v的关系数据如下表：
则s=_____．
21．在“研究杠杆的平衡条件”实验中：
实验前，发现杠杆处于如图（a）所示的状态，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向_____（选填“左”或“右”）移动。左右两端添加钩码后，此时杠杆的状态如图（b）所示，可以将右端钩码的位置向_____（选填“左”或“右”），使杠杆重新平衡在水平位置。上面两次操作都要使杠杆平衡在水平位置，这样做的目的是_____。某实验小组进行正确的实验操作后，得到的数据为F1＝6N，L1＝20cm，F2＝4N和L2＝30cm。该实验小组根据这些数据能否得出探究结论？_____理由是_____。另一小组的同学获得的数据如右表所示：
他们得出的结论是：“动力+动力臂＝阻力+阻力臂。”你认为这个结论是_____（选填“正确的”或“错误的”）。理由是_____。
22．在做“研究平面镜成像特点”的实验时
（1）李明在玻璃板的前面放一支的蜡烛A,还要在玻璃板的后面放一支没有点燃的相同的蜡烛B,这是为了______________________。
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（填“A”或“B”）这一侧观察。李明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，请你推测可能的原因_______________。
（3）在白天照镜子的时候，为了更清楚的看清楚自己的脸，应该镜子面对窗户还是脸面对窗户？______。
五、计算题（本大题共2小题，共13分）
23．一台电热水器，其铭牌数据如下表所示．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，水的比热容c水＝4.2×103J/(kg·℃)，请完成下列计算：
水吸收的热量是多少？电热水器的效率是多少？
24．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
他对绳子的拉力；动滑轮的重；该同学的重力．
六、综合能力题（本大题共3小题，共18分）
25．物理实验室用的电加热器恒温箱工作原理如图甲所示．控制电路电压为U1=9V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示．解答以下问题：
（1）电磁继电器实质是一个控制工作电路的___________；
（2）求电热丝工作时的功率__________；
（3）如果恒温箱的温度设定为80℃，求电阻箱R0应接入电路的阻值__________．
（4）若要恒温箱的设定温度低于80℃，电阻箱R0接入电路的阻值应调大还是调小？简述理由．_____
26．请阅读下面短文，回答问题：
北京8分钟
2018年平昌冬奥会闭幕式上，“北京8分钟”表演惊艳全世界，同时宣告冬奥会进入北京时间。短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”闭幕式上，演员穿着目前国内最大尺寸的熊猫木偶道具进行轮滑表演，给人留下了深刻印象。为达到最佳表演效果，需要严格控制道具的制作团队在原有工艺的基础上不断改良和创新，经过反复对比和测试，最终确定用铝合金管材和碳纤维条作为制作材料。最终版的熊猫木偶道具质量仅为10kg装载着大屏幕的机器人与轮滑舞者进行了互动表演，为体现冰雪主题，大屏幕也使用了新技术，让它们看起来像是用冰雪制成的“冰屏”，每块“冰屏”长3m。为保证“冰屏”具有较强的抗风能力，“冰屏”的整个结构非常精密，卡槽与屏之间的距离达到微米级，经过风洞测试，每块“冰屏”都能承受15m/s的风速，目前我国的“冰屏”技术已处于世界领先水平。
舞台上要求演员衣服轻薄，动作舒展流畅，由于现场气温低至﹣3℃，为做好演员的保暖工作，超薄保暖服采用了超级新型纳米材料——石墨烯发热膜。演员上场前，需先对服饰内的电池进行充电。充电完成后，石墨烯发热膜保暖服可在﹣20℃的环境中工作4小时，确保了演员穿着舒适和演出成功。
（1）熊猫木偶道具选用铝合金管材和碳纤维条作为制作材料，除了考虑材料的强度和韧性外，还因为这些材料_________较小；
（2）在对“冰屏”进行抗风能力的风洞测试中，让屏幕正对风的方向，若增大风速，风对屏幕产生的作用力_____（选填“变小”、“变大”或“不变”）；
（3）在给保暖服内的电池充电时，电能转化为_________能；
（4）演员在地面上做曲线运动时，受到的力是________（选填“平衡力”或“非平衡力”）。
27．阅读短文并回答问题。
雨
雨形成的基本过程是：空气中的水蒸气在高空遇到冷空气凝结成小水滴或小冰晶，小水滴或小冰晶相互碰撞、合并，变得越来越大，大到空气浮力托不住的时候便会降落下来。在下落的过程中，小水滴或小冰晶受到的阻力是变化的，受到的阻力与其速度大小有关，物体的速度越大，其受到的空气阻力越大。当低空温度高于0℃时，小冰晶会熔化。最后落到地面便是雨。由于天然降水会溶解部分空气中的二氧化碳，正常雨水略显酸性。1982年6月，国际环境会议上正式将pH小于5.6的降水定为酸雨。
（1）空气中的水蒸气凝结成小水滴，属于______现象（填物态变化的名称）。
（2）当空气受到污染时有__________（填写化学式）进入大气，便会形成硫酸型酸雨。
（3）雨滴下落过程中（不考虑雨滴质量的变化和风速的影响），下列能反映速度变化规律的图像是______。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
涉及的知识点有：（1）内燃机的四个冲程中，压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能；做功冲程高温高压的燃气推动活塞向下运动，将内能转化为机械能；（2）内能是物体内部所有分子热运动的动能和分子势能的总和，一切物体都有内能；（3）热传递的条件是物体之间有温度差，高温物体将能量向低温物体传递，直至各物体温度相同；（4）做功与热传递在改变物体的内能的效果上是等效的．
【详解】
①热机在做功冲程中内能转化为机械能，该项说法正确；②只有温度高低不能判断物体内能的多少,因为内能跟质量,温度,状态同时有关，任何物体在任何温度时都有内能，故该项说法错误；③热量总是从高温物体转移到低温物体，内能小的物体温度不一定低，故该项说法错误；④改变物体内能的方法有很多，但本质上只有做功和热传递两种方式，该项说法正确．故正确的是①④，故选C．
2、D
【解析】
A．书包带做得较宽，是在压力一定时，通过增大受力面积来减小压强；故A不合题意；
B．图钉帽做得面积较大，是在压力一定时，通过增大受力面积来减小压强；故B不合题意；
C．铁轨铺在多根枕木上，是在压力一定时，通过增大受力面积来减小压强；故C不合题意；
D．压路机做得很重，是在受力面积一定时，通过增大压力来增大压强；故D符合题意．
3、D
【解析】
A中的磁场是客观存在的，而磁感线是不存在的；B中电磁铁的磁性强弱与线圈匝数、电流的大小均有关；C中电动机是将电能转化为机械能的装置；D的说法是正确的，发电机是根据电磁感应的原理工作的．
4、C
【解析】
A、汤匙放在手指上平衡，受平衡力作用，重力和支持力作用在同一直线上，故汤匙的重心在支点的正上方，故A错误；
BC、汤匙受到的重力和手指对它的支持力大小相等，方向相反，作用在同一直线上，作用在同一物体上，是一对平衡力，手指对汤匙的作用力方向竖直向上，故B错误、C正确；
D、在使用汤匙舀热汤时手感觉到热，因为汤匙是具有好的导热性，故D错误。
5、A
【解析】
A．中，阳光下河面波光粼粼，是太阳光经水面反射进入人的眼睛形成的，是光的反射现象，符合题意；
B．光与镜面成30º角射在平面镜上，反射角应为60º，不符合题意；
C．平面镜成像时，像与物的大小相等，所以当人靠近平面镜时，像的大小不变，不符合题意；
D．透过放大镜看书，看到的是正立、放大的虚像，不符合题意．
6、B
【解析】
滑片向右移动，滑动变阻器变大，串联电路总电阻等于各用电器电阻之和，所以电流变小，电压表测定值电阻电压，，电阻不变，电流变小，电压表读数变小．但对定值电阻来说,由于电阻不变，所以电压和电流的比值不变．对照答案，B对．
7、D
【解析】
如果该人远离镜头，即物距变大，由凸透镜成像规律知道，像距也要相对变小，所以，不改变镜头和成像板之间的距离，则应通过增大凸透镜的焦距，来使像距要相对变小，才能在屏上得到清晰的像，所以镜头的焦点将可能变在c点，故AB错误；反之，如果该人靠近镜头，物距减小，像距要相对增大，不改变镜头和成像板之间的距离时，则应通过减小凸透镜的焦距，来使像距要相对变大，才能在屏上得到清晰的像，所以，镜头的焦点可能变在a、b点，此时镜头的聚光能力增强，故C错误，D正确．
二、填空题（本大题7小题，共21分）
8、做功 压缩
【解析】
流星体进入地球大气层，并与大气摩擦做功，机械能转化为内能，流星的内能增大，温度升高，因此该过程是通过做功的方式改变物体内能的，与汽油机的压缩冲程的能量转化相同．
故答案为做功；压缩．
9、2N 12W 不会 相同
【解析】
(1)滑轮组的效率：
η===
由图像可知当G物=8N时，η=80，则
G动=2N，
（2）拉力
F=（G物动）=（4N2N）=N,
绳端速度
v=3v物=32m/s=6m/s
拉力F做功的功率：
P=Fv=2N6m/s=12W,
(3)同一滑轮组的机械效率η随所挂物重G物的增大而增大，但由于额外功不可能为0，最终机械效率小于100，仅改变图甲中的绕绳方式、重复上述实验，不计绳重和摩擦，动滑轮重力不变，机械效率随所挂物重G物的变化相同，故所得到的η-G物图线与图乙所示曲线相同．
10、50 200
【解析】
（）30kg鹅卵石的重，即该同学能施加的最大力：
；
该同学在水中搬鹅卵石时，在水中最多能搬得起鹅卵石的最大重力：
，
则，
即：，
解得：
在水中最多能搬得起鹅卵石的最大质量为：
；
（）这时石头受到的浮力：
点睛：重点是阿基米德原理的应用，关键是物体的受力情况分析，即同一直线上三个力平衡的情况，关系为：。
11、同一中央10或15左
【解析】
为了使烛焰的像能成在光屏中央，在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中心与烛焰的中心在同一高度，由图知：蜡烛置于二倍焦距以外（u＝35cm），像在一倍二倍焦距之间，所以实验所用透镜的焦距可能是10cm或15cm．保持蜡烛与光屏的位置不变，为了得到另一种性质的像即放大的实像，则可以减小物距．所以可将凸透镜向左移，同时增大像距．
12、形状 做功
【解析】
列车梁架在生产过程中采用挤压一体成型技术，说明力能改变物体的形状；将铝柱在机器上挤压出列车梁架的过程中，挤压时外力对铝柱做功，所以铝柱内能增加，温度升高。
13、大于 100 40
【解析】
因为将物体从斜面底端拉到顶端时，需要克服物体的重力和物体与斜面间的摩擦力，所以此过程中物体受到的拉力大于斜面对物体的摩擦力；
∵拉力做功为：W=Fs=200N3m=600J，
∴拉力做功的功率为：P===100W．
这个过程中，拉力做的有用功为：W有用=Gh=240N2m=480J,
则克服摩擦所做的额外功为：W额= W W有用=600J480J=120J,
因此物体所受到的摩擦力大小为:F===40N．
14、大于 小于
【解析】
不论正立还是倒立，杯中装的都是橙汁，液体密度相同，由图可知，倒立时的深度较小，根据p=ρgh可知，倒放是对杯底的压强较小，即pA＞pB．
当容器形状是上粗下细（如图A）时，橙汁对容器底的压力：FA=pASA=ρghASA＜ρgVA=mg=G，即FA＜G，当容器形状是上细下粗（如图B）时，橙汁对容器底的压力：FB=pBSB=ρghBSB＞ρgVB=mg=G，即FB＞G，所以，FB＞FA．
三、作图题（共7分）
15、
【解析】
做脚后跟A关于镜面的对称点A′，连接像点和眼睛O与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：
16、见解析所示
【解析】
据图能看出，当指针指示的数值增大时，此时的指针应向左偏，故该通电螺线管应排斥小磁片，据同名磁极相互排斥可知，该螺线管的左端应该是N极，右端是S极；
根据安培定则可知，电流应从电磁铁的右端流入，左端流出，所以电源的右端为正极，左端为负极；如图所示：
17、
【解析】
试题分析：根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，先作出法线，再画出入射光线．
根据作出的入射光线，由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线
解：先过反射点垂直界面画出法线，在法线左侧向反射点画出入射光线，反射角等于90°﹣45°=45°，所以入射角等于45°；
在法线右侧的水中从O点画出折射光线，注意折射角小于45°，如图所示：
【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．
四、实验题（本大题共5小题，共20分）
18、钩码的质量 FS
【解析】
②根据小明计划用这些器材探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比的关系”可知，小明计划探究的问题中的自变量是拉力对绳头做的总功，控制变量是机械效率，因为同一个滑轮组，提升钩码的重力也影响滑轮组的机械效率，所以在实验步骤②中，应保持所挂钩码数不变，即钩码质量不变；
③根据总功等于拉力与绳子自由端移动的距离的乘积，利用W总=FS，计算各次的总功．
19、可以 3.0 晶体 光路是可逆的
【解析】
（1）图甲，看到真空罩中手机来电显示灯闪烁，说明电磁波可以在真空中传播；
（2）图乙，弹簧测力计的分度值为0.2N，示数为3.0N；物体在水平方向上受拉力和摩擦力而做匀速直线运动，说明摩擦力与拉力是一对平衡力，故物体受到的摩擦力等于拉力，等于3.0N；
（3）图丙，物质在熔化过程中吸热但温度保持不变，所以该物质是晶体；
（4）当光逆着原来的反射光线入射时，反射光线也逆着原来的入射光线反射出去，这说明在反射现象中光路是可逆的．
20、
【解析】
实验1，=1.6m，
实验2，=3.2m，
实验3，=0.8m，
实验4，=0.2m，
所以s=．
21、右 右 便于测量力臂的长度 不能得出实验结论 因为一次实验获得的数据具有偶然性，不能反映普遍规律 错误的 数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加
【解析】
（1）如图（a）所示的状态，左低右高，应将平衡螺母向右调；
（2）如图（b）所示的状态，左低右高，可以将右端钩码的位置向右移；
（3）使杠杆平衡在水平位置，这样做的目的是为了便于测量力臂的长度；
（4）该实验小组只做了一次实验，不能得出实验结论，因为一次实验获得的数据具有偶然性，不能反映普遍规律；
（5）得出“动力+动力臂＝阻力+阻力臂”的结论是错误的，因为数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加。
22、比较像与物的大小关系A透明玻璃板和水平面不垂直脸面对窗户
【解析】
（1）实验时，采用两个完全相同的蜡烛，是为了比较物像大小的关系。
（2）实验时要同时观察蜡烛A的像和代替蜡烛A的蜡烛B，只能在蜡烛A的一侧观察。实验时，蜡烛B和蜡烛A的像不能完全重合时，可能是透明玻璃板和水平面不垂直。
（3）人面部反射的光线越多，在镜子中成的像越清楚，所以应该是脸面对窗户。
五、计算题（本大题共2小题，共13分）
23、（1）（2）
【解析】
（1）水吸收的热量：
．
（2）给水加热消耗的电能：
加热效率为：．
答：（1）水吸收的热量是4.2×106J；（2）电热水器的效率是87.5%；
24、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力
（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以
则人的重力
答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
六、综合能力题（本大题共3小题，共18分）
25、自动开关 1000W 110Ω 调小 详见解析
【解析】
（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；
（2）电热丝工作时的功率：P===1000W；
（3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R1＝70Ω，
由题知，此时控制电路的电流I＝0.05A，根据电阻的串联和欧姆定律，I=，即：0.05A=，电阻箱R应接入电路的阻值：R＝110Ω；
（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A，即要求控制电路中的总电阻不变，所以R0的阻值必须调小．
26、密度 变大 化学 非平衡力
【解析】
（1）熊猫木偶由铝合金材料制成，铝合金具有密度小、硬度大的特点；由“熊猫木偶道具的尺寸大，质量却仅为10kg”可知，此道具的体积虽然较大，但质量不大，由可知其密度较小；
（2）根据生活经验可知，让屏幕正对风的方向，若增大风速，风对屏幕产生的作用力变大；
（3）在给保暖服内的电池充电时，消耗电能，产生化学能，将电能转化为化学能；
（4）演员在地面上做曲线运动时，运动方向改变，处于非平衡状态，则演员受到的力是非平衡力。
27、液化 SO2 B
【解析】
（1）空气中的水蒸气遇冷凝结成小水滴，是气态的水蒸气变成液态的水，属于液化现象；
（2）SO2进入大气与水蒸气结合形成酸雨；
（3）雨滴下落时，开始雨滴下落速度慢，阻力小于重力，合力方向向下，速度越来越快；当下落速度加快使阻力变大且等于重力时，合力为0，雨滴开始做匀速运动；所以，整个过程中雨滴的运动情况是先加速后匀速，故B正确，ACD错误。
次数
m/kg
F/N
v/(m/s)
s/m
1
2
10
4
1.6
2
4
10
4
3.2
3
2
20
4
0.8
4
2
20
2
0.2
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
4
5
5
4
3
4
4
3
型号
FED-H50
额定电压
220V
最大装水量
50㎏
额定功率
2000W
