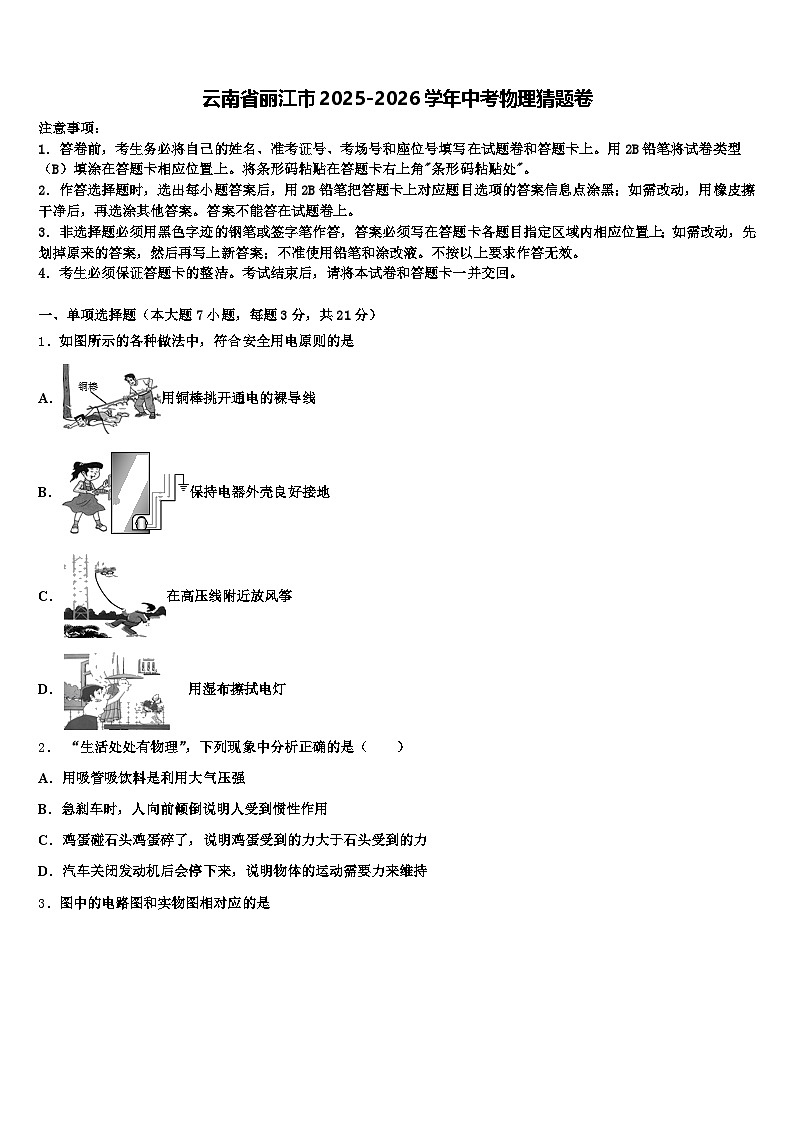

云南省丽江市2025-2026学年中考物理猜题卷（含答案解析）

这是一份云南省丽江市2025-2026学年中考物理猜题卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的各种做法中，符合安全用电原则的是
A．用铜棒挑开通电的裸导线
B．保持电器外壳良好接地
C．在高压线附近放风筝
D． 用湿布擦拭电灯
2． “生活处处有物理”，下列现象中分析正确的是（ ）
A．用吸管吸饮料是利用大气压强
B．急刹车时，人向前倾倒说明人受到惯性作用
C．鸡蛋碰石头鸡蛋碎了，说明鸡蛋受到的力大于石头受到的力
D．汽车关闭发动机后会停下来，说明物体的运动需要力来维持

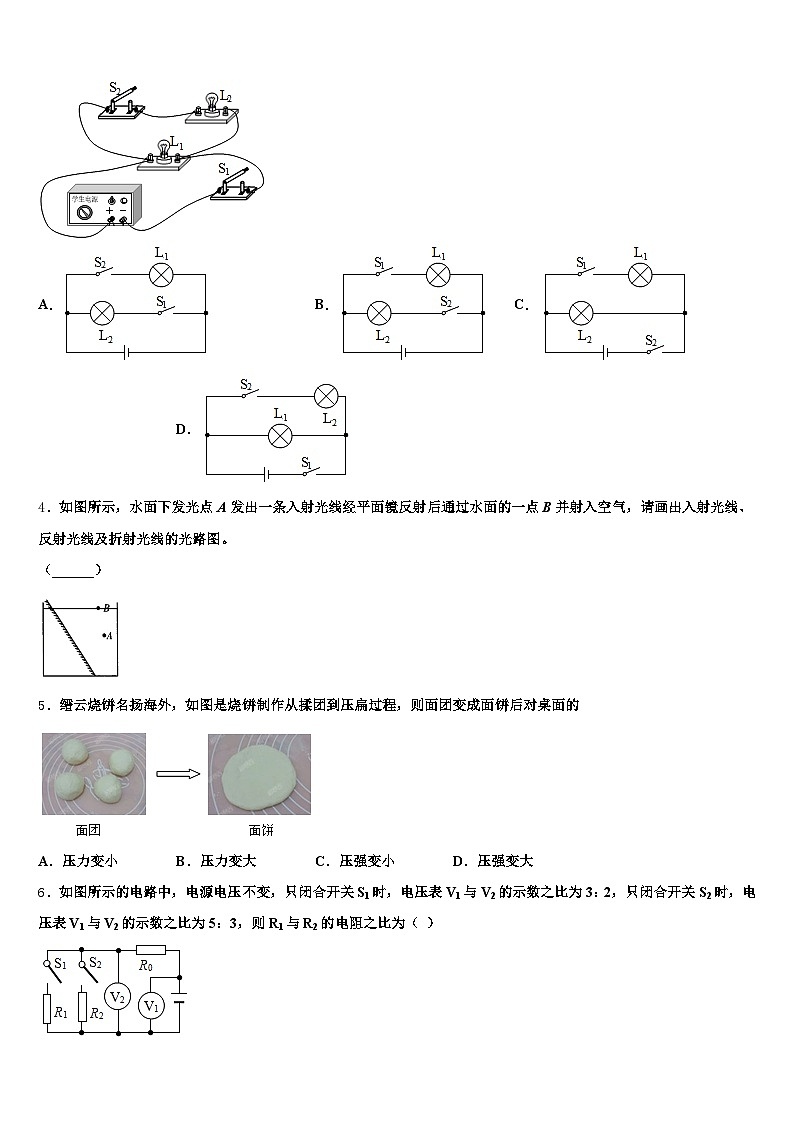

3．图中的电路图和实物图相对应的是
A．B．C．D．
4．如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面的一点B并射入空气，请画出入射光线、反射光线及折射光线的光路图。
（______）
5．缙云烧饼名扬海外，如图是烧饼制作从揉团到压扁过程，则面团变成面饼后对桌面的
A．压力变小B．压力变大C．压强变小D．压强变大
6．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（ ）

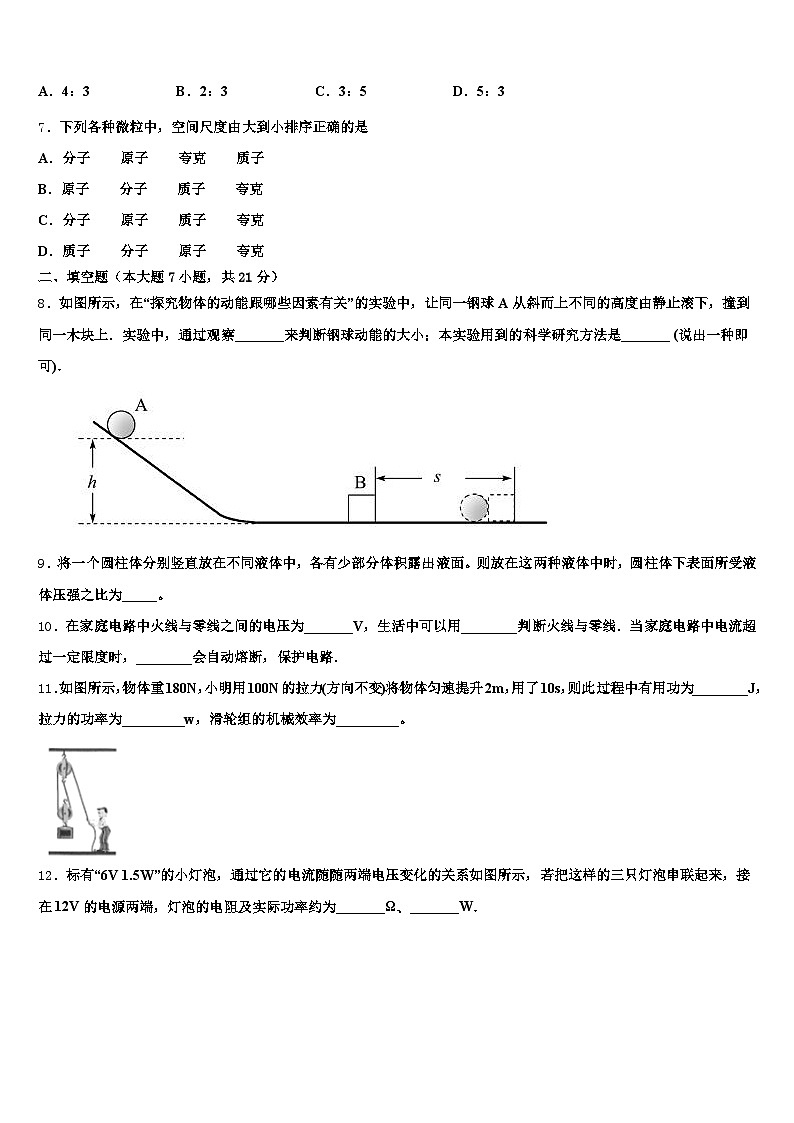

A．4：3B．2：3C．3：5D．5：3
7．下列各种微粒中，空间尺度由大到小排序正确的是
A．分子 原子 夸克 质子
B．原子 分子 质子 夸克
C．分子 原子 质子 夸克
D．质子 分子 原子 夸克
二、填空题（本大题7小题，共21分）
8．如图所示，在“探究物体的动能跟哪些因素有关”的实验中，让同一钢球A从斜而上不同的高度由静止滚下，撞到同一木块上．实验中，通过观察_______来判断钢球动能的大小；本实验用到的科学研究方法是_______ (说出一种即可)．
9．将一个圆柱体分别竖直放在不同液体中，各有少部分体积露出液面。则放在这两种液体中时，圆柱体下表面所受液体压强之比为_____。
10．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．
11．如图所示，物体重180N，小明用100N的拉力(方向不变)将物体匀速提升2m，用了10s，则此过程中有用功为________J，拉力的功率为_________w，滑轮组的机械效率为_________。
12．标有“6V 1.5W”的小灯泡，通过它的电流随随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为_______Ω、_______W．
13．如图所示电路电路中，灯泡L1和L2是_____（选填“串联”、“并联”），电压表测的是_____（“电源”、“L1”或“L2”）的电压．
14．在一标准大气压下，把一壶盛有质量为2kg，温度为20℃的水烧开（不计热损失），需要吸收的热量为_____J；如果这些热量由天然气燃烧来提供，需要完全燃烧_____m3天然气（c水＝4.2×103J/（kg•℃），q天然气＝3.0×107J/m3）．
三、作图题（共7分）
15．城市里的高楼大厦上安装玻璃幕墙，太阳光照上去后，在某个角度反射光很刺眼．影响人们的正常生活和身体健康，造成了“光污染”．请你根据所学知识作图并解释说明造成上述现象的原因．
答：__________________________________
16．在图中直棒上画出动力F1的力臂L1和阻力臂L2对应的阻力F2 ．
17．画出图示斜面上小球所受重力的示意图
（____）
四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡电阻”的实验中，小灯泡的额定电压为2.5V。
请你用笔画线代替导线，将图甲中实物电路连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）；连接电路后，闭合开关，小灯泡发光，但电压表示数为0，经检查电路中a、b、c、d四根导线中有一根断了，则该导线是_____（填写字母）；排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为_____Ω（保留1位小数）；如果考虑电表自身电阻对实验的影响，则小灯泡电阻的测量结果与真实值相比_____（选填“偏大”或“偏小”）。
19．在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
（1）用笔画线代替导线将图甲中的实物连接完整．
（_____）
（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．
（4）另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
20．在“测量小灯泡电功率”的实验中（小灯泡标有“2.5 V”字样）：
（1）如图甲所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______________）
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是__．
（3）某次实验中，测得电路中电流、电压如图乙所示，此时电流表的示数为___A，电压表的示数为__V，小灯泡的实际功率为__W．
（4）某同学绘制的通过小灯泡的电流随电压变化关系图象如图丙，是否正确__，原因是__．
（5）若实验中电流表已损坏，现有一个已知阻值为R的定值电阻和若干个开关，请你按照如图丁所示的电路，在不改变电路连接的情况下，正确测出小灯泡的额定功率．正确连接电路后，接下来的实验步骤是：
①闭合开关__，断开__，移动滑片至某一位置，使电压表的示数为__V；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U1；
③得出小灯泡额定功率的表达式P=__．
21．小明在探究凸透镜成像规律”的实验中．
（1）当蜡烛凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像．利用此成像原理可以制成_____．
（2）保持蜡烛位置不变，小明将自己的近视眼镜的镜片放在蜡烛与凸透镜之间，并靠近凸透镜，若想在光屏上再次得到清晰的像，小明应该向_____（选填靠近“或“远离”）凸透镜方向移动光屏．
（3）小明换用了另一块透镜进行实验，发现如图乙所示，从A处入射一条光线即入射光线为AC，出射光线即折射光线为CB，且AO＜OB．已知OB＝10cm，该凸透镜的焦距可能是_____．
A．f＝4cm B．f＝5cm C．f＝8cm D．f＝12cm
22．小明用图甲所示的装置做“观察水的沸腾”实验．
（1）请你指出图甲中存在的操作错误是_____．
（2）改正错误后，继续进行实验．小明观察到：沸腾时水中气泡的情形为图乙中_____（选填“A”或“B”）图．
（3）根据实验数据绘制出的水沸腾前后一段时间的温度和时间关系曲线如图丙所示．由图象可知：水沸腾时温度变化特点是_____．
（4）在同样的环境下，给一大杯滚烫的热水降温，现有两种方法：①先让滚烫的热水冷却5min，然后加一小杯冷水；②先在滚烫的热水中加入一小杯冷水，然后冷却5min．结合图丙提供的信息，分析可知_____．
A．方法①冷却效果较好 B．方法②冷却效果较好 C．两种方法冷却效果相同
五、计算题（本大题共2小题，共13分）
23．近年来，咸宁对城乡学校进行大改造，一些农村学校也用上了热水器，如图甲所示是咸安区某中学新安的电热水器的简易示意图，通过开关S的断开或闭合可使热水器处于保温或加热状态．已知热水器水箱装水50kg，R1、R2均为发热电阻丝，R1＝50Ω，R2＝750Ω，电源电压200V恒定．图乙是电热水器工作时电路中电流随时间变化的规律．问
（1）水箱中的水从20℃加热到70℃需要吸收多少焦耳的热量？[c水＝4.2×103J/（kg•℃）]
（2）电热水器处于加热和保温状态时的电功率分别是多大？
（3）该热水器按图乙规律工作一天（24小时）需要消耗多少电能？
24．电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到下表数据及如图所示的电路图．
（1）在饮水机中加满20℃的水，如果将水烧开，水需要吸收多少热量？[当时气压为一标准大气压；ρ水=1.0×103kg/m3；c水=4.2×103J/（kg·℃）]
（2）电阻R2的阻值是多少？
（3）在用电高峰，电路中的实际电压降为200V，这时饮水机加热时的实际功率为多大？
六、综合能力题（本大题共3小题，共18分）
25．近年来，多个城乡积极推进屋顶光伏电站工程，为家用电器提供能量．图甲为某型号面包机（面 包机部分参数如下表），图乙为光伏电站模式图．回答下列问题：
制作面包过程中，面包机先对原料进行搅拌，搅拌好后，再自动进行加热．根据以上信息可知，面包机 内的电动机和电热丝的连接方式是_______ ．面包机正常搅拌时的电流为______A（保留两位小 数）．若小华家屋顶太阳能电池板的光照面积为 20m2，1m2 面积上平均 1 分钟接收太阳能 4.8×104J，太阳能 电池板的光电转化效率为 20%．小华家太阳能电池板的输出功率为_________W．
26．我国自主研发的“蛟龙号”载人潜水器（如图甲）多次下潜到7000m海底，深海潜水器是用增加和抛弃压载铁的办法来改变所受重力来实现浮沉。（g＝10N/kg）
（1）若“蛟龙号”到达7000m深的海底世界，海水对“蛟龙号”外壳的压强约为7×107Pa，则潜水器的一个面积为300cm2观测孔受到海水的压力约为多大______？
（2）正在水中匀速直线下潜的“蛟龙号”潜水器的总质量为22t，在水中抛弃8000N的重物后潜水器以同样的速度匀速直线上浮，潜水艇的外壳及体积不发生改变，所受海水的阻力不变，请你估算潜水器的体积约为多大________？（海水的密度近似取1.0×103kg/m3）。
（3）如图乙为某专业区内海水的密度σ（单位体积内含盐量）随海水垂直深度h变化的图线，海水密度的垂直分布主要是由盐度决定，其他因素的影响可忽略。装载着潜水器的轮船在作业区域，将潜水器用钢缆吊起浸没水中直至悬停在水中时，松开钢缆，潜水器刚好匀速下沉，则下沉过程中，潜水器速度最大位置为_____（选填“A”“B”“C”“D”），此位置潜水器受到的力是_____（选填“平衡力”“非平衡力”）。
27．某加热器有高、中、低三温档，其额定电压为220V，低温档、中温档的额定功率分别为22W和44W．简化电路如图所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S1可接a或b．
（1）电路只闭合开关S2时，为中温档．
①电流多大?
②R2的阻值是多大?
（2）只让开关S1接b时，为低温档．
①低温档加热5h，消耗多少kW·h的电能?
②定值电阻R1两端的电压是多大?
（3）用高温档加热时，应如何操作开关?
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
大功率用电器外壳接地，能防止触电事故的发生。
2、A
【解析】
A、吸管吸饮料时，吸气时，管内压强减小，饮料在外界大气压的作用下被压入嘴里，故A正确；
B、紧急刹车时，人会向前倾，是由于人具有惯性，惯性不是力，不能说受到惯性，故B错误；
C、鸡蛋碰石头时力是大小相等的，之所以鸡蛋破是因为鸡蛋的耐受力小。故C错误；
D、力是改变物体运动状态的原因，不是维持物体运动的原因。关闭发动机后汽车会慢慢停下来，是因为受到摩擦力的作用，是摩擦力改变了汽车的运动状态。故D错误。
3、D
【解析】
S1是干路开关，接在电源的负极；S2是L支路的控制开关，与电源正极相连；比较上图可得D项正确．
4、
【解析】
作出发光点A关于平面镜的对称点，即为像点A′，连接A′B点交平面镜于点O，沿OB画出反射光线，连接AO画出入射光线；OB又斜射到空气和水的界面时，根据光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧，光从水斜射入空气中，折射角大于入射角，据此作图如下：
5、C
【解析】
试题分析：从揉团到压扁过程中，烧饼的质量不变，重力不变，则对桌面的压力不变，但受力面积变大，根据p=F/S可知，对桌面的压强变小，故ABD错误，C正确．
考点：压力及重力与压力的区别 压强的大小比较
6、A
【解析】
只闭合开关S1时，等效电路如图a所示；只闭合开关S2时，等效电路如图b所示.
观察图a可知R1与R0串联，V1测串联电路总电压（即电源电压），V2测R1两端电压，串联电路中电压与电阻成正比，所以结合题意得①，观察图b同理可得②
解①②两式得R1∶R2=4∶3，对照各选项，C正确，选填C．
7、C
【解析】
物体是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核是由质子和中子构成的，质子和中子又是由更小的微粒夸克组成。由上述分析可知，分子大于原子，原子是由原子核和电子构成，原子核是由质子和中子构成的，质子和中子又是由更小的微粒夸克组成。故选项中各微粒空间尺度从大到小排列的顺序是分子、原子、质子、夸克；C符合题意
二、填空题（本大题7小题，共21分）
8、木块B被撞的距离 控制变量法或转换法
【解析】
让同一钢球沿斜面的不同高度静止滚下撞击水平板上的木块，这是控制了质量相同，目的是探究物体的动能与速度的关系，采用的是控制变量法；实验中通过观察木块B被撞击后运动的距离的大小来间接判断物体动能的大小。
9、1：1
【解析】
圆柱体分别竖直放在不同液体中，各有少部分体积露出液面，说明圆柱体在不同液体中均处于漂浮状态，所受浮力相等，
由F浮＝F向上﹣F向下可知，圆柱体下表面受到的液体向上的压力F1＝F2，
由p＝可知，压力F和受力面积S均相等，圆柱体下表面所受液体压强相等，即压强之比为1：1.
10、220 试电笔 熔丝
【解析】
家庭照明电路的电压是220V；
生活中用试电笔辨别火线和零线，正确使用试电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．手千万不要接触笔尖金属体；
保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路．
11、360 40 90％
【解析】
根据题意知道，克服重力做的是有用功，所以，滑轮组提升重物时所做的有用功是：W有 =Gh=180N×2m=360J；由图知道，有2段绳子拉着物体，即s=2h=2×2m=4m，所以，拉力所做的总功是：W总=Fs=100N×4m=400J，拉力所做的总功的功率是： =40W，滑轮组的机械效率是： =90%
12、20 0.8
【解析】
把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相等，因串联电路中各处的电流相等，由U＝IR可知，三灯泡两端的电压相等，则每只灯泡两端的电压：UL＝＝4V，由图象可知，此时电路中的电流I＝0.2A，由I＝可得，此时每只灯泡灯丝的电阻：RL＝＝20Ω，每只灯泡的功率：PL＝ULI＝4V×0.2A＝0.8W．
由串联电路的特点知，把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相同分得的电压相等，根据图象读出通过灯泡的电流，利用欧姆定律求出每只灯泡的电阻，利用P＝UI求出实际功率．
13、串联 L1
【解析】
在辨别电路时，电压表可以看成是断路，电流表可以看成导线，
所以，由图知，闭合开关，电流依次流经两个灯泡，故灯泡L1和L2串联，电流表测电路中的电流，电压表并联在灯泡L1和电流表的两端，则电压表测L1两端的电压．
14、6.72×1052.24×10﹣2
【解析】
水吸收的热量：；
由题知，天然气完全燃烧放出的热量：Q放＝Q吸＝6.72×105J，根据可得所需天然气的体积：.
三、作图题（共7分）
15、，详见解析
【解析】
建筑物的玻璃幕墙表面光滑，作为反射面的时候，属于镜面反射，太阳光射到上面，入射光线被反射，从同一方向射出，光线很强，在某个角度会很刺眼，给人们的生活工作等造成很大的不便，称为白亮污染或光污染．如图所示：
16、
【解析】
（1）已知动力F1，根据力臂的画法，先确定支点，再过支点作动力作用线的垂线段，即可画出动力臂；
（2）已知阻力臂L2，根据力臂的画法，画出阻力的作用线，根据F1的方向和支点位置，确定F2的方向．
【详解】
（1）过支点做力F1作用线的垂线段，再标出垂直符号和力臂符号L1；
（2）已知力臂L2，它与力F2的作用线垂直，方向斜向下，如图所示：
17、如下图所示：
【解析】
试题分析：由于地球的吸引而产生的力叫做重力．重力方向竖直向下，作用点在物体重心．均匀物体的重心在物体的几何中心．如下图所示．
考点：力的示意图；重力．
四、实验题（本大题共5小题，共20分）
18、 b 10.4 偏小
【解析】
（1）滑动变阻器滑片向右移动时灯泡变亮，即电阻变小，电流变大，故变阻器右下接线柱连入电路中，如下所示：
（2）小灯泡发光，电路为通路，但电压表示数为0，导线b断了；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，则小灯泡正常发光时的电阻约为：；
（4）图中电压表测量的电压是准确的，根据并联电路电流的规律，电流表示数大于灯的实际电流，由欧姆定律，则小灯泡电阻的测量结果与真实值相比偏小。
19、 5
【解析】
解：（1）电压表并联在待测电阻两端，电路图如图所示：
（2）由图乙可知：电压表量程是3V，最小分度值是1.1V，电压表示数是1.8V；
电流表量程是1.6A，最小分度值是1.12A，电流表示数是1.36A；把电压表与电流表的示数填入表中，如下表所示；

（3）根据表中数据，由欧姆定律得：R1＝＝5Ω；R2＝＝5Ω，R3＝＝5Ω，；
未知电阻Rx的阻值RX＝＝＝5Ω；
（4）①流过电路的电流I＝，电阻Rx的阻值Rx＝，②并联电路电压U＝I2R1，流过待测电阻的电流IX＝I1﹣I2，待测电阻阻值RX＝；
20、 调节滑动变阻器的滑片，观察灯泡是否发光 0.24 1.5 0.36 不正确 灯丝的电阻随着温度的升高而变大 S、S1 S2 2.5 2.5V×
【解析】
（1）测量小灯泡电功率的实验，电压表应并联在灯的两端，电流表与灯、滑动变阻器串联，所以应去掉连接变阻器右下接线柱和电压表右接线柱之间的导线，改接在灯泡右边的接线柱上，如下图所示：
（2）经上面分析，接下来应进行的操作是：移动滑动变阻器滑片，观察小灯泡是否发光；
（3）由图中可知，电流表使用的是0---0.6A的量程，所以电流表示数为0.24A，电压表使用的0---3V的量程，所以电压表示数为1.5V，根据P=UI得小灯泡实际功率P=1.5V×0.24A=0.36W；
（4）小灯泡的电阻随着温度的升高而增大，随着电压的升高，小灯泡的温度不断升高，阻值不断变大，即电压和电流的比值不是一定值，图象不可能是一根直线，所以图像不正确；
（5）连好电路后，①可先闭合开关S、S1，断开S2，此时电压表测量灯泡两端的电压，移动滑片至某一位置，使电压表的示数为2.5V；②保持滑片位置不动，断开开关S1,闭合开关S、S2，此时电压表测量灯泡和电阻两端的总电压，记下电压表的示数U1，③则定值电阻两端的电压U=U1−2.5V，所以I==；所以P=2.5V×I=2.5V×．
21、照相机 远离 A
【解析】
（1）由图可知，此时的物距大于像距，成倒立、缩小的实像，是照相机的应用；
（2）近视眼镜是凹透镜，凹透镜对光线有发散作用，发散作用是使原来会聚成像的光线推迟会聚，所以将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离凸透镜，又能在光屏上看到蜡烛清晰的像．
（3）根据题意可知，AO＜OB，A点成像在B点，则像距大于物距，满足f＜u＜2f，成倒立、放大的实像；像距OB＝10cm，且v＞2f，即10cm＞2f，解得f＜5cm，故选A．
22、温度计的玻璃泡与容器底接触 A 温度保持不变 A
【解析】
（1）图甲中温度计测液体温度的错误为：温度计的玻璃泡与容器底接触；
（2）A图中气泡在上升过程中体积不断增大，所以是沸腾时的现象．B图气泡在上升过程中体积减小，所以是沸腾前的现象；
（3）根据实验数据绘制出的水沸腾前后一段时间的温度和时间关系曲线如图丙所示．由图象可知：水沸腾时温度变化特点是温度保持不变；
（4）结合图象提供的信息，发现液体降温时先快后慢，在同样环境条件下，给一大碗滚烫的热水降温，故两种方法选择方法A．
五、计算题（本大题共2小题，共13分）
23、（1）1.05×107J；（2）800W、50W；（3）1.512×107J．
【解析】
（1）水箱中的水从20℃加热到70℃，水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×50kg×（70℃﹣20℃）＝1.05×107J；
（2）由图知，当开关闭合时，电阻R2被短路，电路中只有R1，此时电路中电阻最小，由P＝可知电路消耗的功率最大，处于加热状态；已知R1＝50Ω，U＝200V，则加热功率：P加热= ；
当开关断开时，两个电阻串联，处于保温状态，保温功率为：
P保温=；
（3）由图乙可知，电热水器每小时加热10min、保温50min，
加热10min消耗的电能：W加热＝P加热t1＝800W×600s＝4.8×105J，
保温50min消耗的电能：W保温＝P保温t2＝50W×50×60s＝1.5×105J，
每小时消耗的电能：W＝W加热+W保温＝4.8×105J+1.5×105J＝6.3×105J，
一天工作24小时消耗的电能：W天＝6.3×105J×24＝1.512×107J．
答：（1）水箱中的水从20℃加热到70℃需要吸收1.05×107J的热量；
（2）电热水器处于加热和保温状态时的电功率分别是800W、50W；
（3）该热水器按图乙规律工作一天（24小时）需要消耗1.512×107J的电能．
24、（1）6.72×105J；（2）1210Ω；（3）330.6W．
【解析】
（1）在饮水机中加满水时水的体积和其容积相等：V=2L=2×10-3 m3 ，
由ρ=m/V得水的质量：m=ρV=1.0×103 kg/m3 ×2×10-3 m3 =2kg，
则水吸收的热量：Q吸=cm（t-t0）=4.2×103 J/（kg•℃）×2kg×（100℃-20℃）=6.72×105 J；
（2）由电路图知道，当只闭合开关S时，电路为R2的简单电路，饮水机处于保温状态，由P=UI=U2/R可得，电阻R2 的阻值：R2 =U2/P保温=(220V)2/40W=1210Ω；
（3）由电路图可知，闭合开关S、S0时，R1与R2并联，饮水机处于加热状态，由P=UI=U2/R可得，电路中的总电阻：R=U2/P加热=(220V)2/400W=121Ω，
在用电高峰，若电路中的实际电压降到200V时，则饮水机加热时的实际功率：
P实 =U实2/R=(200V)2/121Ω≈330.6W．
点睛：本题考查了密度公式和吸热公式、电功率公式，解题的关键是饮水机处于不同档位时电路连接方式的判断．
六、综合能力题（本大题共3小题，共18分）
25、并联 0.45A 3200W
【解析】
（1）由题意知，电动机和电热丝能各自独立工作，所以它们是并联的；
（2）面包机正常搅拌时的功率为100W，根据公式P=UI可知电流为：
；
（3）每平方米太阳能电池板接收太阳能的功率为：
，
光电转化效率为20%．则每平方米太阳能电池板的输出功率为：
P0=P1×20%=800W×20%=160W，
20m2太阳能电池板的输出功率为：
P=P0×20=160W×20=3200W．
26、2.1×106N 21.6 m3 C 平衡力
【解析】
（1）观察孔的面积S＝300cm2＝0.03m2，
由可得，海水对观测孔的压力约为：F＝pS＝7×107Pa×0.03m2＝2.1×106N。
（2）“蛟龙号”匀速下潜时，所受的阻力与浮力均不变，可得：
匀速下沉时：F浮+f＝G总；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
在水中抛弃8000N的重物后匀速上升时：F浮＝f+G总﹣G抛﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：；
则潜水器的体积：；
（3）由图乙可知：由于潜水器的重力不变，松开钢缆时，潜水器若在AB段，由于AB段随着深度的增加海水密度减小，则浮力减小，所以向下的合力变大，潜水器向下作加速度变大的加速运动；当在BC段，海水的密度增大，浮力增大，向下的合力减小，潜水器作加速度减小的加速运动，到C点时，由于C点和A点海水的密度相同，合力为0，潜水器的速度达到最大值。在CD段，浮力继续增大，合力的方向向上，潜水器作减速运动。
答：（1）观测孔受到海水的压力约为2.1×106N；（2）潜水器的体积约为21.6 m3；（3）C；平衡力。
27、（1）0.2A（2）1100Ω（3）0.11kW·h（4）110V（5）S2闭合，S1接a
【解析】
（1）电路只闭合开关S2时，为中温档，此时电路中只有R2工作．因中温档功率为P中=44W，所以此时通过R2的电流为I===0.2A；R2===1100Ω．
（2）只让开关S1接b时，为低温档，此时R1与R2串联，功率为P低=22W=0.022kW．加热5h，消耗的电能为W=P低t=0.022kW×5h=0.11kW·h；电路中的电流为I’===0.1A，电路的总电阻为R总===2200Ω，则R1=R总- R2=2200Ω-1100Ω=1100Ω，
R1两端的电压UR1= I’ R1=0.1A×1100Ω=110V．
（3）电路中电压是不变的，根据P=可知，要高温档（发热功率最大）工作，则须电路中电阻最小，即当R1与R2并联工作时为高温档．应S2闭合，同时S1接a．
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
热水箱容量
2L
额定电压
220V
加热时的功率
400W
保温时的功率
40W
额定功率
600W
加热功率
500W
搅拌功率
100W
额定电压
220V
制作容量
900g
