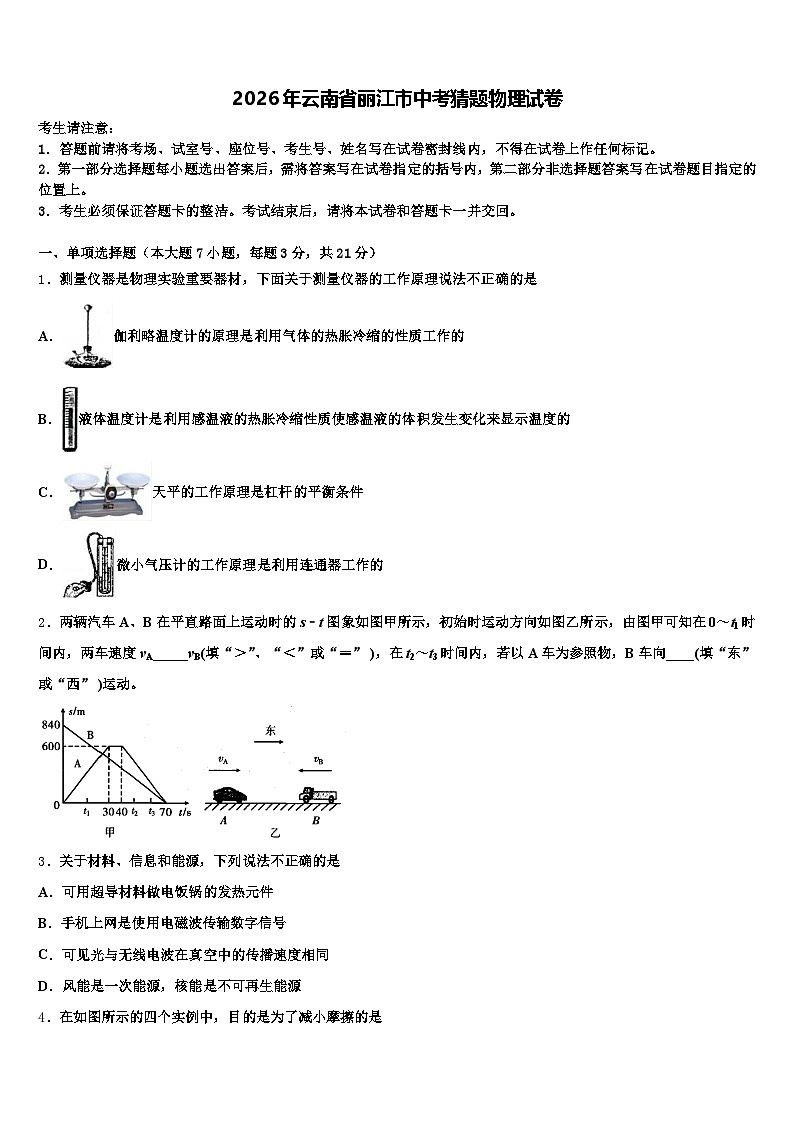

2026年云南省丽江市中考猜题物理试卷（含答案解析）

这是一份2026年云南省丽江市中考猜题物理试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列数据中，最接近生活实际的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．测量仪器是物理实验重要器材，下面关于测量仪器的工作原理说法不正确的是
A．伽利略温度计的原理是利用气体的热胀冷缩的性质工作的
B．液体温度计是利用感温液的热胀冷缩性质使感温液的体积发生变化来显示温度的
C．天平的工作原理是杠杆的平衡条件
D．微小气压计的工作原理是利用连通器工作的
2．两辆汽车A、B在平直路面上运动时的s﹣t图象如图甲所示，初始时运动方向如图乙所示，由图甲可知在0～t1时间内，两车速度vA_____vB(填“＞”、“＜”或“＝” )，在t2～t3时间内，若以A车为参照物，B车向____(填“东”或“西” )运动。
3．关于材料、信息和能源，下列说法不正确的是
A．可用超导材料做电饭锅的发热元件
B．手机上网是使用电磁波传输数字信号
C．可见光与无线电波在真空中的传播速度相同
D．风能是一次能源，核能是不可再生能源

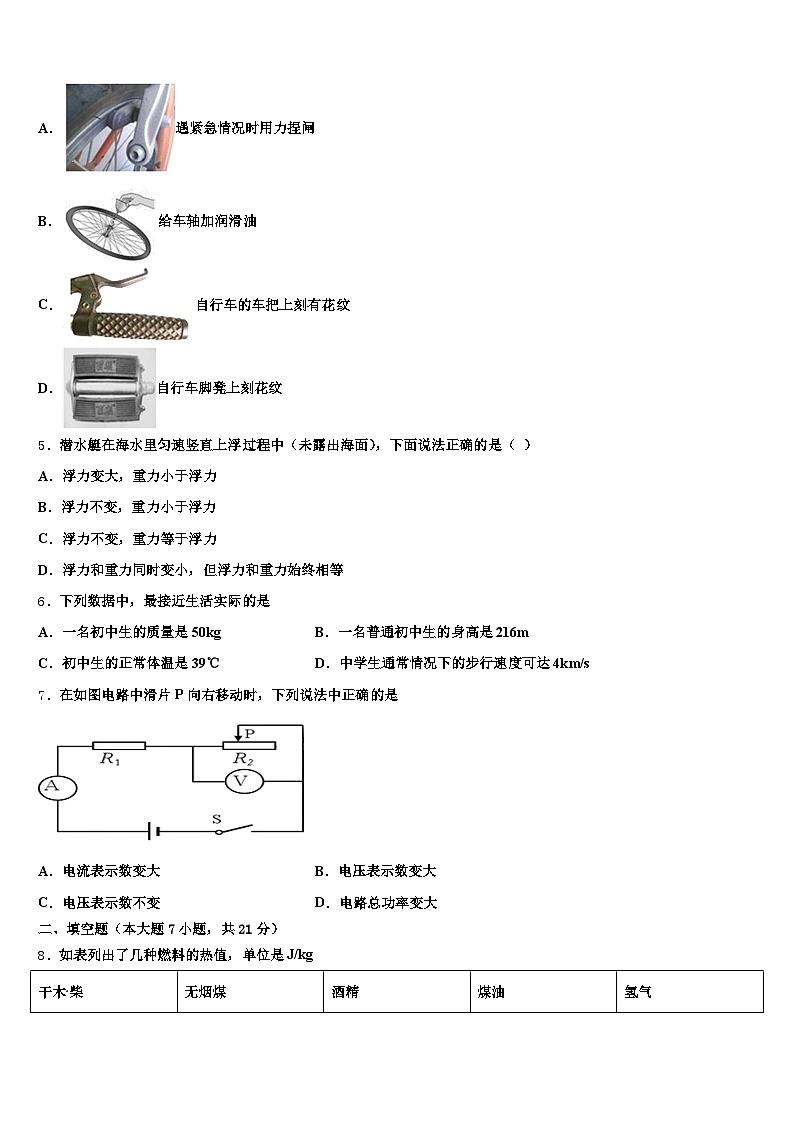

4．在如图所示的四个实例中，目的是为了减小摩擦的是
A．遇紧急情况时用力捏闸
B．给车轴加润滑油
C．自行车的车把上刻有花纹
D．自行车脚凳上刻花纹
5．潜水艇在海水里匀速竖直上浮过程中（未露出海面），下面说法正确的是（ ）
A．浮力变大，重力小于浮力
B．浮力不变，重力小于浮力
C．浮力不变，重力等于浮力
D．浮力和重力同时变小，但浮力和重力始终相等
6．下列数据中，最接近生活实际的是
A．一名初中生的质量是50kgB．一名普通初中生的身高是216m
C．初中生的正常体温是39℃D．中学生通常情况下的步行速度可达4km/s
7．在如图电路中滑片P向右移动时，下列说法中正确的是
A．电流表示数变大B．电压表示数变大
C．电压表示数不变D．电路总功率变大
二、填空题（本大题7小题，共21分）

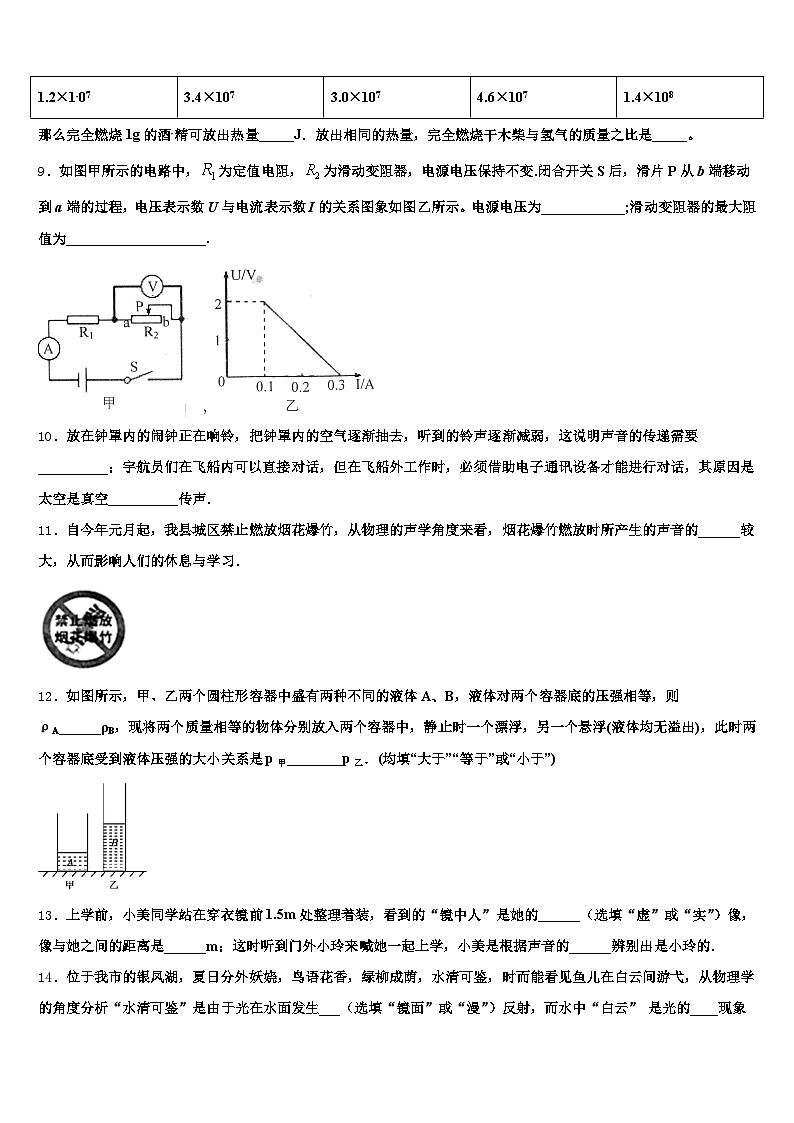

8．如表列出了几种燃料的热值，单位是J/kg
那么完全燃烧1g的酒精可放出热量_____J．放出相同的热量，完全燃烧干木柴与氢气的质量之比是_____。
9．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压保持不变.闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图乙所示。电源电压为____________;滑动变阻器的最大阻值为____________________.

10．放在钟罩内的闹钟正在响铃，把钟罩内的空气逐渐抽去，听到的铃声逐渐减弱，这说明声音的传递需要__________；宇航员们在飞船内可以直接对话，但在飞船外工作时，必须借助电子通讯设备才能进行对话，其原因是太空是真空__________传声．
11．自今年元月起，我县城区禁止燃放烟花爆竹，从物理的声学角度来看，烟花爆竹燃放时所产生的声音的______较大，从而影响人们的休息与学习．
12．如图所示，甲、乙两个圆柱形容器中盛有两种不同的液体A、B，液体对两个容器底的压强相等，则ρA______ρB，现将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮(液体均无溢出)，此时两个容器底受到液体压强的大小关系是p甲________p乙．(均填“大于”“等于”或“小于”)
13．上学前，小美同学站在穿衣镜前1.5m处整理着装，看到的“镜中人”是她的______（选填“虚”或“实”）像，像与她之间的距离是______m；这时听到门外小玲来喊她一起上学，小美是根据声音的______辨别出是小玲的．
14．位于我市的银凤湖，夏日分外妖娆，鸟语花香，绿柳成荫，水清可鉴，时而能看见鱼儿在白云间游弋，从物理学的角度分析“水清可鉴”是由于光在水面发生___（选填“镜面”或“漫”）反射，而水中“白云” 是光的____现象（选填“直线传播”或“反射” “折射”）；看见水中“鱼儿”是光的折射所成的_____（选填“实像”或“虚像”)；在市区大量增加水面面积，以达到降低环境温度的目的，是利用水的___大的特性．
三、作图题（共7分）
15．如题图所示，在斜面上静止一个烧杯，一小球悬浮在杯内的水中，请在图中画出小球所受浮力及容器对斜面压力的示意图．
（_____）
16．如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图。
（_____）
17．为了安全用电，请将独立工作的电灯和插座接到家庭电路。
四、实验题（本大题共5小题，共20分）
18．某实验小组的同学在进行“测量小灯泡的额定功率”的实验中,现有器材：电源(电压恒为6V)、开关、电压表、电流表各一个,导线若干,额定电压为3.8V的待测小灯泡(电阻约为12Ω),滑动变阻器两个(A:“5Ω2A“;B:“20Ω1A”)．
实验中,应选用的滑动变阻器是_____(选填“A”或“B”)．如图甲所示是小田同学连接的实物图,图中只有一根导线连接错误,请你在图中用“×”标出这根错接的导线,只改接一根导线使电路成为正确的电路(不能与其他导线交叉)．小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发且电压表的示数都接近电源电压，则电路的故障是_____．排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则该小灯泡的额定功率为_____W．由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1,小灯泡的实际电流是额定电流一半时的电功率为P2,则P1_____P2(选填“大于”、“小于”或“等于”)．该组的另一同学接着实验时，发现电压表0∼15V量程已经损坏，0∼3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图．
19．在做“海波熔化”的实验时，两个实验小组分别选择了甲、乙所示的实验装置进行实验。
（1）哪个实验小组的方案好？_____。请你说明原因_____。
（2）下表是一个小组的测量数据：
分析实验数据可得海波熔点是_____℃．海波在熔化过程中的特点是_____，熔化过程经历了_____分钟。
20．小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
分析图甲、乙、丙，说明浮力的大小与_____有关．为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用图_____的装置来进行操作．为了探究浮力大小与液体的密度有无关系，可选用图_____的装置来进行操作．物体在盐水中受到的浮力是_____N．
21．如图甲所示是“探究不同物质吸热升温现象”的实验装置。在两个相同的烧杯中分别装入A、B两种液体，并用两个相同的酒精灯加热并不断搅拌。
（1）烧杯中加入的A、B两种液体除初温相同外，还应保证_____（选填“体积”或“质量”）相同。
（2）物质吸热的多少是通过_____（选填“加热时间”或“升高的温度”）来反映的。
（3）根据实验数据描绘出如图乙所示的A、B液体的温度随加热时间变化的图象。由图可知：升高相同的温度，_____（选填“A”或“B”）吸收的热量较多，A的比热容与B的比热容之比为_____。
（4）下列现象可用比热容知识来解释的是_____（填字母）
A．夏天在教室洒水，感到凉爽
B．金属勺装有塑料手柄
C．沙漠地区昼夜温差较大
D．霜前冷，雪后寒
22．利用图甲所示器材测量小灯泡的额定功率，其中小灯泡标有“3.8 V”字样，电源电压恒定不变．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器的滑片P向左滑动时小灯泡变亮．
（________）
（2）闭合开关前，滑片P应移到_______（选填“A”或“B”）端，目的是为了保护电路．
（3）实验时，要使小灯泡正常发光，应移动滑片P使电压表示数为_______V．当小灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定功率为_______W．
（4）现利用图甲部分器材和上述（3）步骤中的数据，测量一个定值电阻R的阻值，设计了如图丙和丁所示的电路图．其中能粗略测出R阻值的电路图是_______（选填“只有丙”、“只有丁”或“丙和丁”）．
五、计算题（本大题共2小题，共13分）
23．如图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220﹣40”字样，滑动变阻器的最大阻值为1210Ω，求：
该灯泡正常发光时的电阻和电流灯泡两端的最小电压台灯功率的调节范围．（不计温度对灯丝电阻的影响）
24．如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，R1为滑动变阻器，R2＝20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：
（1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；
（2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围．
六、综合能力题（本大题共3小题，共18分）
25．某小组同学在学习完“大气压强”之后，通过上网查阅资料得到了两张表格如下：
表一大气压与海拔高度的对照表
表二水的沸点与大气压的对照表
根据对资料中信息的分析，回答以下问题：
①海拔高度越高，大气压越________（选填“大”或“小”），且随着海拔高度的增大，大气压值的变化越来越________（选填“快”或“慢”）．
②水的沸点与大气压之间的关系是________．
③在海拔8848米的珠穆朗玛峰顶上，水的沸点大约是________℃．
26．小莉去山区旅游，坐在汽车里通过了弯弯绕绕很长一段路程来到了一座村庄.村民告诉她还只是在半山腰，她感到很惊讶．为什么汽车要走这么长的路程呢?小莉回校后请教了科学老师用如图所示的斜面进行模拟实脸.在保持斜面高度不变的情况下，改变斜面的长度，发现斜面越长，拉动小车匀速上升的力F越小．
（1）由此她明白了很长的山路使汽车_________（选填“省力”或“省功”）的作用．
（2）一辆总质量为2000千克的汽车以10米/秒的速度匀速通过一段长3750米的路程，提高250米，需要的时间为________秒，所做的有用功为________焦．（g=10N/kg）
27．如图所示是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个量程为“0～0.6A”的电流表，电源电压恒为12V，R0＝10Ω．当油箱中有55升汽油时，油量表的指针满偏；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数为0.1A，此时报警电路（图中未画出）开始自动报警，提醒司机尽快加油．问：
（1）油箱装满汽油时R0消耗的电功率是多少？
（2）变阻器R的总电阻是多少？
（3）油箱中汽油的体积V和变阻器接入电路的电阻R的关系为V＝60﹣0.5R（式中V的单位为升，R的单位为欧姆）．当油量表示数为0.4A时，油箱里还有多少升汽油？
（4）若要报警时的油量比5升多一些，请说出两种改进方法．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、伽利略温度计的是利用气体的热胀冷缩的性质制成的，故A正确；
B、液体温度计的原理是液体热胀冷缩的性质，故B正确；
C、天平是一个等臂杠杆，故C正确；
D、微小气压计是利用液体压强工作的，故D错误。
2、＞ 东
【解析】
[1]由题图可知，在0～30s，A做匀速直线运动，通过的路程sA＝600m；在0～70s，B做匀速直线运动，通过的路程sB＝840m，则
比较可知，两车在0～t1时间内的速度vA＞vB，
[2]由题图可知，在t2～t3时间内，A车与B车的运动方向相同，均向西运动，且A车的速度大于B车的速度，所以，以A车为参照物，B车向东运动。
3、A
【解析】
A、超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的，超导体不能用来制作电饭锅的发热体，故A错误；
B、手机无线上网是利用电磁波传递数字信息的，故B正确；
C、无线电波和可见光都是电磁波，它们在真空中传播速度是相同的，故C正确；
D、风能属于一次能源，核能是不可再生能源，故D正确．
故选A．
4、B
【解析】
A、遇紧急情况时用力捏闸，通过增大压力来增大摩擦力。不符合题意。
B、给车轴加润滑油，使接触面脱离，减小摩擦，符合题意。
C、自行车的车把上刻有花纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
D、自行车脚凳上刻有纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
5、C
【解析】
试题分析：潜水艇在海水里竖直上浮过程中（未露出海面），排开液体的体积不变、液体密度不变，
所以，由阿基米德原理F浮力=ρ液gv排得浮力不变；
又潜水艇匀速上浮，所以浮力等于重力，二者平衡．
故选C．
6、A
【解析】
A、一名初中生的质量大约100斤左右，即50kg左右，故A正确
B、一名普通初中生的身高是216cm=2.16m，故B错误；
C、初中生的正常体温大约是37℃，故C错误；
D、人正常步行的速度约为1.2m/s，故D错误。
7、B
【解析】
试题分析：滑片P向右移动时，电路总电阻变大，电路中电路变小，即电流表示数变小，所以R1两端电压变大，有串联分压可知电压表示数变大。电源电压不变，所以电路总功率变小。故选B。
考点： 电路的动态分析
二、填空题（本大题7小题，共21分）
8、3×104 35：3
【解析】
完全燃烧1g的酒精可放出热量：Q放＝mq酒精＝1×10﹣3 kg×3.0×107J/kg=3×104J；
根据Q放＝mq可知，在放出热量相同时，消耗燃料的质量与热值成反比，故完全燃烧干木柴与氢气的质量之比：m木柴：m氢气＝q氢气：q木柴＝＝35：3。
9、3V
【解析】
由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器滑片移动到a端时，电路中的电流最大，由图乙可知Ia＝0.3A，
由可得，电源的电压：U＝IaR1＝0.3A×R1……………..①
当滑片P在b端时，电源电压 U=2V+0.1A×R1……………②
由①②解得：R1=10Ω U=3V
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，Ib＝0.1A，U2＝2V，
则滑动变阻器的最大阻值：。
10、介质 不能
【解析】
把钟罩内的空气逐渐抽去，空气越来越少，听到的铃声逐渐减弱，说明声音的传播需要介质；
飞船内有空气，可以直接对话，但在飞船外是真空，真空不能传播声音，所以在飞船外工作时，必须借助电子通讯设备才能进行对话．
11、响度
【解析】
图标是禁止燃放标志，燃放烟花爆竹的声音太大，即响度大，会影响人们的休息．
12、大于 小于
【解析】
根据两种液体对容器底的压强相等，结合图知hA＜hB，由p=ρgh可知，ρA＞ρB；
因为原来两容器中液体产生的压强相等，均匀柱形容器，则FA=GA=pSA；FB=GB=pSB；又因为SA＞SB，可得GA＞GB，
由将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮（液体均无溢出），由于两物体重力相等都为G，原来液体对两个容器底的压强相等都为p，放入物体后的压强分别为p甲=p+、p乙=p+，由SA＞SB可知：p甲＜p乙．
13、虚 ，3 ， 音色
【解析】
试题分析：根据平面镜成像特点可知，像与物体是等大的，像和物距离平面镜的距离是相等的，像是虚像；所以像到平面镜的距离也是1.5m，像与她之间的距离是1.5m+1.5m=3m；音色反映了声音的品质与特色，我们在电话中听到熟人说话可辨别对方是谁，是靠辨别对方发出的声音的音色，所以小美是根据声音的音色辨别出是小玲的．
考点：平面镜成像的特点；音色
14、镜面 反射 虚像 比热容
【解析】
平静的湖水相当于平面镜，湖水“水清可鉴”说明湖水中出现了物体的像，该像是由于光可以在水面发生镜面反射，形成物体的像；云在天上，所以“白云”是在水中形成的像，即平面镜成像，故看到水中的白云是由光的反射形成的与物体等大的虚像；看见水中的鱼儿是由于光在水面发生折射形成的虚像；市区大量增加水面面积，因为水的比热容比较大，在升高相同的温度时可以吸收更多的热量，在降低相同的温度时可以放出更多的热量，可以减小城市的昼夜温差．
三、作图题（共7分）
15、如图所示
【解析】
试题分析：小球所受浮力，方向竖直向上 ，容器对斜面的压力垂直于斜面而指向斜面，所以受力示意图如图所示：
考点：力的示意图
16、
【解析】
根据乒乓球漂浮在水面上，则可判断乒乓球受到的浮力与重力是一对平衡力，浮力方向竖直向上，重力方向竖直向下，浮力大小等于重力，作用点在球重心上；
根据力的示意图的做法，用一条带箭头的线段把浮力和重力的大小、方向、作用点分别表示出来。
【详解】
乒乓球所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；乒乓球的重力与浮力大小相等，方向相等，作用点都在重心，同理做出重力的示意图，如图所示：
17、
【解析】
（1）对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
四、实验题（本大题共5小题，共20分）
18、B 与灯泡并联的电路断路了 1.14 大于
【解析】
(1) 实验中，额定电压为3.8V的待测小灯泡，电阻约为12Ω，由欧姆定律，灯的额定电流约为：I==≈0.32A，根据串联电路电压的规律和欧姆定律，当灯正常发光时，变阻器连入电路中的电阻：R滑==≈6.88Ω>5Ω，从电流和电阻大小考虑，故应选用的滑动变阻器是B；
(2)原电路中，电压表串联在电路中、电流表与变阻器串联是错误的，电流表应与变阻器串联，电压表与灯泡并联，改正后如下图所示：
(3)经分析，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是与灯泡并联的电路断路了；
(4)根据制出了小灯泡的电流随电压变化的图象知,灯的额定电压下的电流为0.3A,则该小灯泡的额定功率为：P=ULIL=3.8V×0.3A=1.14W；
(5)由图乙知,小灯泡的实际电压是额定电压一半(1.9V)时的电流约为0.21A，电功率为：
P1=1.9V×0.22A=0.40W；
小灯泡的实际电流是额定电流一半时(0.15A)对应的电压约为1V，灯的实际电功率为：
P2=1V×0.15A=0.15W,则P1大于P2。
(6)根据串联电路的规律，当变阻器的电压为：6V−3.8V=2.2V时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为2.2V时，记下电流表的示数。如下图所示：
19、乙小组的方案好 因为采用水浴法可使试管中的物质受热更均匀，实验效果更好 48 吸收热量，温度不变 3
【解析】
（1）图甲中直接给试管加热，图乙中通过水浴法给试管加热，相比之下，图乙的加热更均匀，效果更好；
（2）由表中数据知道，温度在48℃以后，物体继续吸热，但温度不变，所以，海波的熔点应为48℃，在熔化过程中海波要吸收热量，温度不变，熔化从第4min开始到第7min结束，共历时约3min。
20、物体排开液体的体积 丙、丁 丁、戊（或丙、戊） 4.4
【解析】
图甲、乙、丙中，物体浸在水中的体积不同，所受浮力不同．说明浮力的大小与物体排开液体的体积有关．
丙和丁中物体都浸没在水中，但在水中的深度不同，可以探究浮力大小与物体浸没在液体中的深度有无关系．
为了探究浮力大小与液体的密度有无关系，应控制排开液体的体积相同，选择液体密度不同的实验，故可选用丁和戊（或丙和戊）图的装置来进行操作．
比较甲和戊，可知物体在盐水中受到的浮力是F浮=G-F拉=5N-0.6N=4.4N．
21、质量 加热时间 B 3：5 C
【解析】
（1）比较吸热能力时，要控制不同液体的质量相同，所以，烧杯中加入的A、B两种液体除初温相同外，还应保证质量相同。
（2）由转换法知道，物质吸热的多少是通过加热时间来反映的。
（3）由如图乙描绘出所示的A、B液体的温度随加热时间变化的图象知道，升高相同的温度，B加热时间长，即吸收的热量较多；由图乙知道，加热5分钟，A升高的温度是：70℃﹣20℃＝50℃；B液体升高的温度是：50℃﹣20℃＝30℃，由 知道，在质量和吸热相同的情况下，比热容与升高的温度成反比，所以A的比热容与B的比热容之比是：30℃：50℃＝3：5；
（4）A．夏天在教室洒水，感到凉爽，是因为蒸发吸热具有致冷作用，故不符合题意；
B．金属勺装有塑料手柄，是因为塑料是热的不良导体，故不符合题意；
C．沙漠地区昼夜温差变化大，是由于水的比热容大于沙子的比热容，吸收或放出相同的热量，温度变化不同，故符合题意；
D．霜和雪都是水蒸气遇强冷凝华成小冰晶后下降到地面，由于气温本来就很低，而下雪后的熔化过程要吸收热量，使地面上方空气的温度降低，所以有雪后寒的感觉，不符合题意；
22、 B 3.8V 1.14W 只有丙
【解析】
(1)测小灯泡功率的实验中，滑动变阻器应串联入电路中，题中要求滑动变阻器的滑片P向右左端移动时小灯泡变亮，所以此时应将接线柱A接入电路中；电压表与灯泡并联测其电压，灯泡额定电压3.8V，所以电压表使用0∼15V量程，如图所示：
(2)为了保护电路，滑片应置于最大阻值处，所以变阻器的滑片P应移到B端；
(3)当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；由图乙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.3A，灯泡的额定功率：=3.8V×0.3A=1.14W；
(4)图丙，闭合S1、断开S2，调节滑动变阻器的滑片P，使电流表的示数为I额，此时灯泡两端的电压为U额；保持变阻器的滑片位置不动，断开S1，闭合S2，测得R与L的总电流I，根据并联电路的电流规律可知,通过电阻的电流为：I′=I−I额，电阻R的表达式：；图丁，能测出流过R的电流，不能测出R两端的电压，故不能测出R阻值，因此能粗略测出R阻值的电路图是丙．
五、计算题（本大题共2小题，共13分）
23、略
【解析】
分析：（1）已知额定电压和额定电功率，可以利用公式R=
和公式I=计算电阻和电流；
（2）要想让灯泡两端的最小电压，电路中的电流应达到最小，因此滑动变阻器连入电路中的电阻最大，先利用公式I=计算出电路中的最小电流，再利用公式U=IR计算电压．
（3）灯泡正常发光时的功率为最大功率，已求出灯泡的电阻和通过灯泡的最小电流，可利用公式P=I2R计算最小电功率．
解答：解：
（1）小灯泡的电阻为：R灯===1210Ω，
小灯泡正常工作时的电流为：I===A=0.18A．
答：该灯泡正常发光时的电阻为1210Ω、电流为0.18A．
（2）当滑片在最右端时电路中电阻最大，电流最小，
Imin===A，
Umin=IminR灯=A×1210Ω=110V．
答：灯泡两端的最小电压为110V．
（3）最大功率为：Pmax=40W，
最小功率为：Pmin=I2minR灯=(A)2×1210Ω=10W．
答：台灯功率的可调节范围是10W～40W．
24、（1）1.75W；（2）2.5Ω～15Ω之间．
【解析】
（1）开关S1 断开，S2 和S3 闭合时，滑动变阻器R1 和R2 并联，滑动变阻器R1 两端的最大电压为5V，由I=U/R，可得流经R2 的电流I2 =U/R2=5V/20Ω=0.25A，∵电流表测干路中的电流，∴流经滑动变阻器R1 的最大电流I1 =0.6A-0.25A=0.35A，则滑动变阻器R_1 消耗的最大功率P1 =U1 I1 =5V×0.35A=1.75W；
（2）灯泡L的电阻RL =U2L/P=(4V)2/1.6W=10Ω，开关S1 闭合，S2 和S3 断开时，R1 与L串联，由电压表量程为0～3V，可知滑动变阻器R1 的最大电压为3V，则灯泡两端电压为2V，则电路中的最小电流I1 =2V/10Ω=0.2A；则滑动变阻器R1 的最大阻值R最大 =3V/0.2A=15Ω，当灯泡L两端电压为4V时，滑动变阻器R1 的最小电压为1V，此可求得电路中的最大电流I′1=4V/10Ω=0.4A，滑动变阻器R1 的最小阻值R最小 =1V/0.4A=2.5Ω，即滑动变阻器R1 允许的取值范围在2.5Ω～15Ω之间．
六、综合能力题（本大题共3小题，共18分）
25、小 慢 大气压越高，水的沸点越高 69～75之间均可
【解析】
①由表格一可知，海拔高度越高，大气压强越小；随着海拔高度的增大，大气压强的变化越来越慢；②由表格二可知：大气压强越大，水的沸点越高；③由表格可知，当海拔高度为9000m时，气压为31000Pa；而当气压为30000Pa时，水的沸点为69℃；8848 米与9000m较为接近，故此时水的沸点约为70℃．
26、省力 375 5×106
【解析】
(1)汽车利用斜面上升时，增大了运动的距离，可以省力，但不能省功；
(2)因为，所以汽车通过3750米路程所用的时间：；
汽车所做的有用功为：W=Gh=mgh=2000kg×10N/kg×250m=5×106J.
27、（1）3.6W；（2）220Ω；（3）50L；（4）方法一：换R0，增大R0的阻值；方法二：换电源，减小电源电压．
【解析】
（1）由题意可知，油箱装满汽油时，油量表的指针满偏，其示数为I0＝0.6A，
此时R0消耗的电功率： P0＝I02R0＝（0.6A）2×10Ω＝3.6W；
（2）当滑片P刚好在R的中点时，油量表的示数为0.1A，由I＝可得，电路的总电阻：R总＝＝＝120Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路的阻值：R＝R总﹣R0＝120Ω﹣10Ω＝110Ω，则变阻器R的总电阻：R＝220Ω；
（3）当油量表示数为0.4A时，电路的总电阻： R总′＝＝＝30Ω，此时变阻器接入电路的电阻：
R′＝R总′﹣R0＝30Ω﹣10Ω＝20Ω，将R′＝20Ω代入V＝60﹣0.5R得：V＝50L；
（4）当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数为0.1A，此时报警电路开始自动报警，若要报警时的油量比5升多一些，由V＝60﹣0.5R可知，此时滑动变阻器接入电路中的电阻较小，小于R，电路中电流较大，即大于0.1A；要使电路中的电流减小到0.1A（即达到该电流值时报警），由I＝可知，应增大R0的阻值或减小电源的电压，即方法一：换R0，增大R0的阻值；方法二：换电源，减小电源电压．
干木柴
无烟煤
酒精
煤油
氢气
1.2×107
3.4×107
3.0×107
4.6×107
1.4×108
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
28
32
36
40
44
48
48
48
54
60
