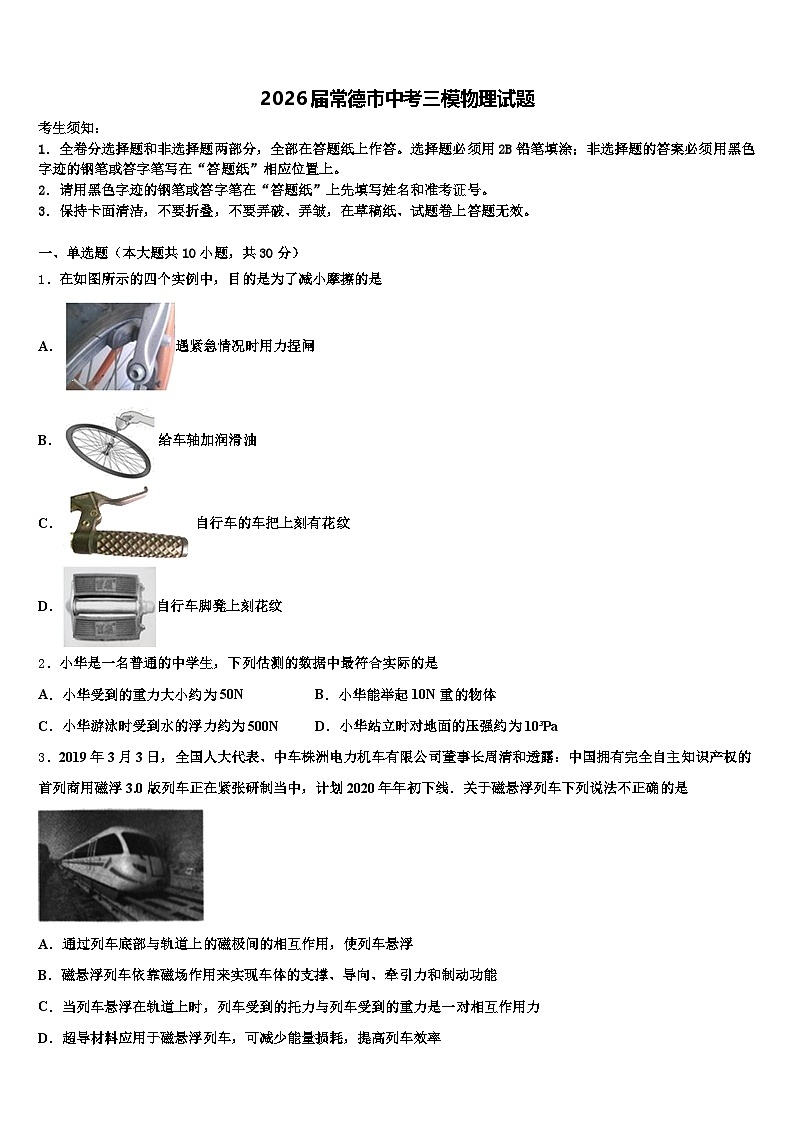

2026届常德市中考三模物理试题（含答案解析）

这是一份2026届常德市中考三模物理试题（含答案解析），共19页。试卷主要包含了下列几种说法中，正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．在如图所示的四个实例中，目的是为了减小摩擦的是
A．遇紧急情况时用力捏闸
B．给车轴加润滑油
C．自行车的车把上刻有花纹
D．自行车脚凳上刻花纹
2．小华是一名普通的中学生，下列估测的数据中最符合实际的是
A．小华受到的重力大小约为50N B．小华能举起10N重的物体
C．小华游泳时受到水的浮力约为500N D．小华站立时对地面的压强约为10³Pa
3．2019年3月3日，全国人大代表、中车株洲电力机车有限公司董事长周清和透露：中国拥有完全自主知识产权的首列商用磁浮3.0版列车正在紧张研制当中，计划2020年年初下线．关于磁悬浮列车下列说法不正确的是
A．通过列车底部与轨道上的磁极间的相互作用，使列车悬浮
B．磁悬浮列车依靠磁场作用来实现车体的支撑、导向、牵引力和制动功能
C．当列车悬浮在轨道上时，列车受到的托力与列车受到的重力是一对相互作用力
D．超导材料应用于磁悬浮列车，可减少能量损耗，提高列车效率

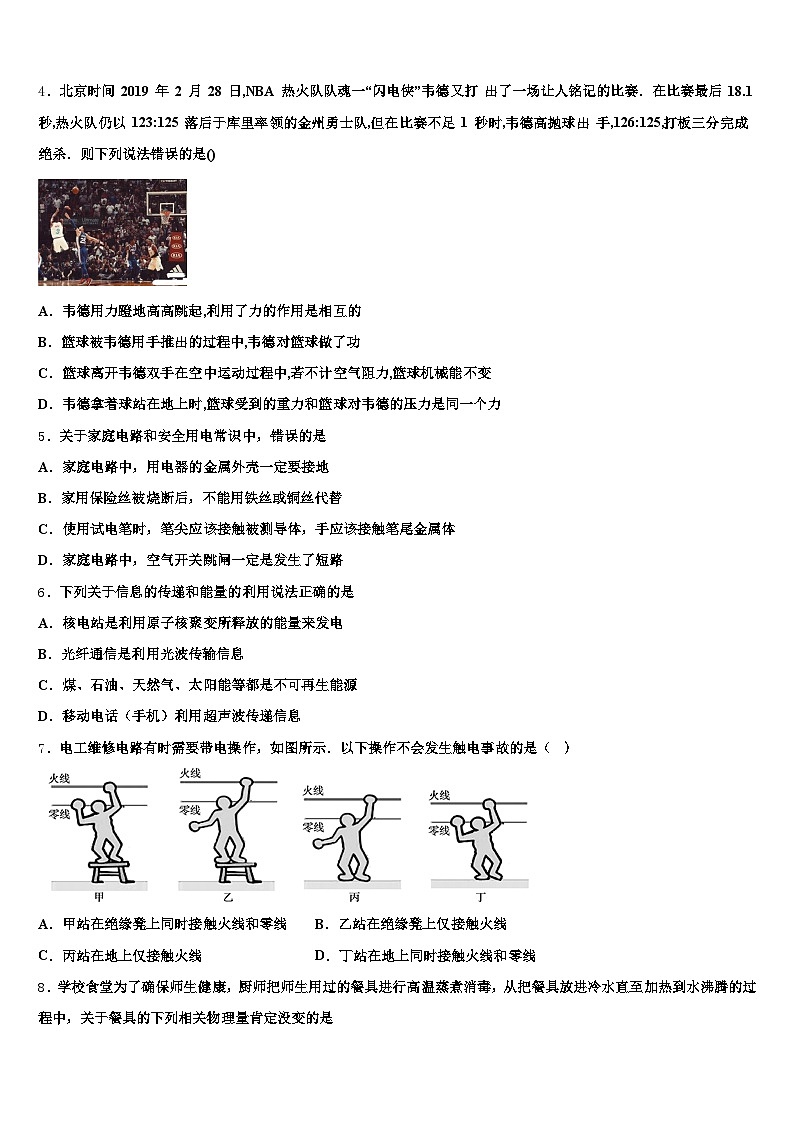

4．北京时间 2019 年 2 月 28 日,NBA 热火队队魂一“闪电侠”韦德又打 出了一场让人铭记的比赛．在比赛最后 18.1 秒,热火队仍以 123:125 落后于库里率领的金州勇士队,但在比赛不足 1 秒时,韦德高抛球出 手,126:125,打板三分完成绝杀．则下列说法错误的是()
A．韦德用力蹬地高高跳起,利用了力的作用是相互的
B．篮球被韦德用手推出的过程中,韦德对篮球做了功
C．篮球离开韦德双手在空中运动过程中,若不计空气阻力,篮球机械能不变
D．韦德拿着球站在地上时,篮球受到的重力和篮球对韦德的压力是同一个力
5．关于家庭电路和安全用电常识中，错误的是
A．家庭电路中，用电器的金属外壳一定要接地
B．家用保险丝被烧断后，不能用铁丝或铜丝代替
C．使用试电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体
D．家庭电路中，空气开关跳闸一定是发生了短路
6．下列关于信息的传递和能量的利用说法正确的是
A．核电站是利用原子核聚变所释放的能量来发电
B．光纤通信是利用光波传输信息
C．煤、石油、天然气、太阳能等都是不可再生能源
D．移动电话（手机）利用超声波传递信息
7．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线
8．学校食堂为了确保师生健康，厨师把师生用过的餐具进行高温蒸煮消毒，从把餐具放进冷水直至加热到水沸腾的过程中，关于餐具的下列相关物理量肯定没变的是

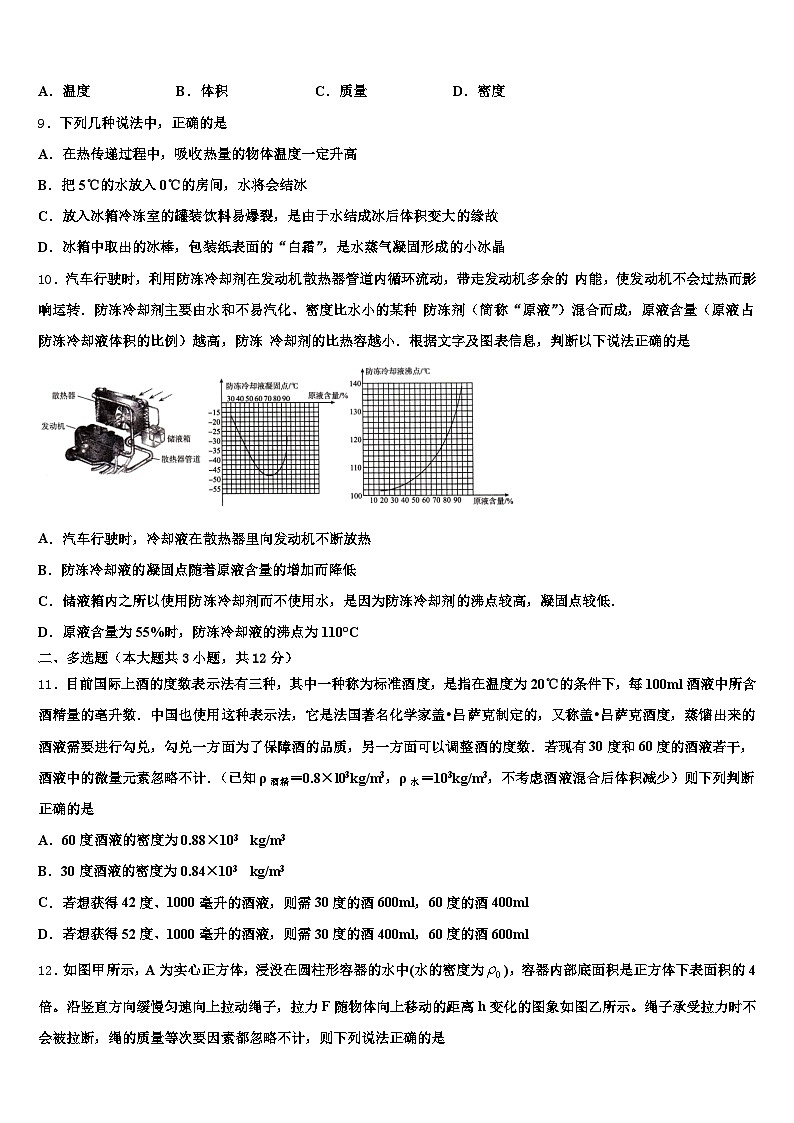

A．温度B．体积C．质量D．密度
9．下列几种说法中，正确的是
A．在热传递过程中，吸收热量的物体温度一定升高
B．把5℃的水放入0℃的房间，水将会结冰
C．放入冰箱冷冻室的罐装饮料易爆裂，是由于水结成冰后体积变大的缘故
D．冰箱中取出的冰棒，包装纸表面的“白霜”，是水蒸气凝固形成的小冰晶
10．汽车行驶时，利用防冻冷却剂在发动机散热器管道内循环流动，带走发动机多余的 内能，使发动机不会过热而影响运转．防冻冷却剂主要由水和不易汽化、密度比水小的某种 防冻剂（简称“原液”）混合而成，原液含量（原液占防冻冷却液体积的比例）越高，防冻 冷却剂的比热容越小．根据文字及图表信息，判断以下说法正确的是
A．汽车行驶时，冷却液在散热器里向发动机不断放热
B．防冻冷却液的凝固点随着原液含量的增加而降低
C．储液箱内之所以使用防冻冷却剂而不使用水，是因为防冻冷却剂的沸点较高，凝固点较低．
D．原液含量为55%时，防冻冷却液的沸点为110°C
二、多选题（本大题共3小题，共12分）
11．目前国际上酒的度数表示法有三种，其中一种称为标准酒度，是指在温度为20℃的条件下，每100ml酒液中所含酒精量的亳升数．中国也使用这种表示法，它是法国著名化学家盖•吕萨克制定的，又称盖•吕萨克酒度，蒸馏出来的酒液需要进行勾兑，勾兑一方面为了保障酒的品质，另一方面可以调整酒的度数．若现有30度和60度的酒液若干，酒液中的微量元素忽略不计．（已知ρ酒精＝0.8×l03kg/m3，ρ水＝103kg/m3，不考虑酒液混合后体积减少）则下列判断正确的是
A．60度酒液的密度为0.88×103 kg/m3
B．30度酒液的密度为0.84×103 kg/m3
C．若想获得42度、1000毫升的酒液，则需30度的酒600ml，60度的酒400ml
D．若想获得52度、1000毫升的酒液，则需30度的酒400ml，60度的酒600ml
12．如图甲所示，A为实心正方体，浸没在圆柱形容器的水中(水的密度为)，容器内部底面积是正方体下表面积的4倍。沿竖直方向缓慢匀速向上拉动绳子，拉力F随物体向上移动的距离h变化的图象如图乙所示。绳子承受拉力时不会被拉断，绳的质量等次要因素都忽略不计，则下列说法正确的是
A．物体A的体积是
B．物体A受到的浮力为
C．物体A的密度为
D．整个过程中，水对容器底部压强的最大变化量是
13．如图所示，是同学们所画的几种情景下的示意图，其中不正确的是
A．温室下冰熔化时温度与时间的关系
B．放大镜成像原理
C．物块随传送带一起匀速运动的受力示意图
D．通电螺线管外部的磁场分布
三、填空题（本大题共5小题，共10分）
14．在焦距为5厘米、10厘米或15厘米的凸透镜中选择一个置于光具座的B点处，如图19所示．在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中心与烛焰的中心在_____高度，为了使烛焰的像能成在光屏_____．将蜡烛置于A点，在CD间移动光屏时，可看到一个清晰的像，则实验所用透镜的焦距可能是_____厘米．保持蜡烛与光屏的位置不变，为了得到另一种性质的像．可将凸透镜向_____移动（选填“左”或“右”）．
15．如图是苹果将树枝压弯的情景。苹果之所以对树枝产生向下的拉力，原因是它受到_____力的作用。而树枝发生了形变，说明力可以_____。树枝发生的变形是_____形变，苹果对树枝的拉力越大，树枝的形变越厉害，我们利用这个原理制成的测量工具是_____。
16．PM2.5是漂浮于空气中，直径小于等于2.5μm，即________m的颗粒物，某方案提出：利用大型鼓风机向空中喷射大量水滴，吸附空气中的PM2.5下落至地面，但专家认为该方案欠妥：按1s喷射2L水计算，持续喷射1h就需喷水__________t：盛夏，喷射出的水滴还未落地就变成水蒸气；寒冬，喷射出的水滴很快________成冰粒，危及道路安全．（ρ水＝1×103kg/m3）
17．英国物理学家_________总结了伽利略等人的研究成果,概括出重要的物理定律：一切物体总保持匀速直线运动状态或静止状态，直到有外力迫使它改变这种状态为止．为了纪念他的杰出贡献，人们以他的名字命名了物理量________的单位．
18．一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为__________(填“空气”或“透明物质”)；反射角等于________．
四、计算题（本大题共3小题，共29分）
19．如图所示，正方体木块漂浮在氯化钠溶液里，有总体积的露出液面，不可伸长的悬绳处于松弛状态。已知绳子能承受的最大拉力为5N，木块边长为0.1m，容器底面积为0.02m2，容器底有一阀门K。（g取10N/kg，溶液的密度为1.2×103kg/m3）求：
（1）木块的密度是多少？
（2）打开阀门使液体缓慢流出，当细绳断裂前一瞬间关闭阀门，此时木块受到的浮力为多少？
（3）在细绳断后，木块再次漂浮时，与断绳前的瞬间相比，容器底受到液体的压强改变了多少？
20．如图甲所示， R1为定值电阻，R2为滑动变阻器，电源两端电压不变；图乙是滑动变阻器的功率P和电流I的关系图，根据图像信息．求：
（1）滑动变阻器的最大阻值；
（2）R1的阻值和电源电压；
（3）求此电路的最大电功率．
21．洗碗机是自动清洗餐具的机器。某型号家用洗碗机工作程序为：首先给水箱注水，当水注满时停止注水并自动加热，水温上升到50℃即停止加热，洗涤程序启动，热水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水泵启动，将水箱中的废水排出。为该洗碗机某次正常工作时的P﹣t图象，水的比热容为4.2×103J/（kg•℃），设水箱中水的初温为20℃，加热效率为80%。
不计水的电阻，求发热电阻R。该洗碗机正常洗一次碗消耗的电能是多少焦？已知人工洗一次碗用20kg的水，则改用该洗碗机洗碗，一次可以节约多少千克的水。
五、作图题（本大题共2小题，共4分）
22．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S的位置，并完成光路图，（保留作图痕迹）
（___________）
23．透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置
六、实验探究题（本大题共3小题，共15分）
24．小明同学做“测定小灯泡的额定电功率”的实验，电源电压6V，所用滑动变阻器上标有“20Ω 2A”字样，待测小灯泡的额定电压为“2.2V”、“3.8V”中的一个．
图甲是他所用的实验电路，其中有一根导线尚未连接，请用笔画线代替导线补上．要求：变阻器的滑片在最左端时，它接入电路中的电阻最大．正确连接这条导线后，闭合开关，发现小灯泡发光较暗，电流表、电压表示数如图乙所示．则通过小灯泡的电流为______A．根据电压表示数以及小灯泡亮度，可以判断小灯泡的额定电压为_______V．继续实验，小明发现电压表0～15V量程损坏，0～3V量程完好，在不更换电压表的条件下，小明同学想了一个巧妙的解决办法，这个办法是____________，解决问题后闭合开关，调节变阻器的滑片位置，当电压表的示数为________V时，小灯泡正常发光，此时滑动变阻器滑片的位置恰好在中点上，小灯泡的额定功率为________W．小明根据测量得到的多组数据，绘制了小灯泡I-U图象，如图丙所示．结果发现图线不是直线，小明很纳闷，你分析其原因是：_____________ ．
25．小溪妈妈腌制鹌鹑蛋，小溪对配制的盐水密度及鹌鹑蛋的密度产生了兴趣．于是做了如下实验，请将她的实验补充完整．
（1）她将天平放在水平台上，发现天平的游码未置于标尺左端的零刻度线处，但指针却指在分度盘的中央，她应该先将游码调到标尺的零刻度线处，再将平衡螺母向_____调节，天平横梁才能平衡．
（2）将天平调平后，小溪将适量盐放入左盘中进行测量，天平平衡时，右盘为10g砝码，调节游码如图甲所示，则盐的质量为_____g．
（3）小溪接下来的实验过程如图乙所示（细线质量与体积忽略不计）：
①将量筒中装入适量水，量筒中水的体积为_____mL；
②将鹌鹑蛋轻轻放入量筒内的水中，沉底后液面上升到52mL刻度线处；
③将称好的盐倒入量筒内的水中，待盐全部溶解并搅拌均匀后，发现鹌蛋漂浮在盐水中，此时液面在56mL刻度线处；
④取出鹌鹑蛋后，盐水液面下降至45mL刻度线处（忽略取出鹌鹑蛋时造成盐水体积的变化）；
⑤则盐水的密度为_____g/cm3，鹌鸦蛋的密度为_____g/cm3
⑥这种方法测的盐水的密度值是_____（偏大或偏小）．
26．现有下列器材：学生电源（6V）,电流表（0-0.6A,0-3A），电压表（0-3V,0-15V）,定值电阻（5Ω、10Ω、20Ω各一个）开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路，（要求连线不得交叉）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，几下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像，由图象可以得出结论：_________上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为____V时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器________________.
A．30Ω 1.0A B．20Ω 1.0A C．50Ω 1.0A
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、遇紧急情况时用力捏闸，通过增大压力来增大摩擦力。不符合题意。
B、给车轴加润滑油，使接触面脱离，减小摩擦，符合题意。
C、自行车的车把上刻有花纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
D、自行车脚凳上刻有纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
2、C
【解析】
分析：首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
解答：A、小华的质量一般在100斤即50kg左右，根据重力与质量的关系可得重力；故A错误；
B. 小华能举起大约300 N重的物体，10N太轻了；故B错误；
C、游泳时所受浮力与重力接近，由A可知，故中学生在游泳时所受浮力约500N；故C正确；
D、小华的体重在G=500N左右，双脚与地面的接触面积在左右，站立在水平地面上时对地面的压强为．故D错误；
故选C
【点睛】对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、站立式对地面的压强等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的．
3、C
【解析】
A．磁悬浮列车的车厢和铁轨上分别安放着磁体，磁极相对，由于磁极间的相互作用，列车能够在铁轨上方几毫米的高度上飞驰，故A说法正确，不符合题意；
B．磁悬浮列车是一种现代高科技轨道交通工具，它通过电磁力实现列车与轨道之间的无接触的悬浮和导向，再利用直线电机产生的电磁力牵引列车运行，故B说法正确，不符合题意；
C．列车悬浮在轨道上时，列车受到的托力与列车受到的重力是一对平衡力，而非是相互作用力，故C说法错误，符合题意；
D．超导现象是导体在超导状态下的电阻为零，根据焦耳定律，电阻为零，则不会发热，因此，可以减少能量损耗，提高列车效率，故D说法正确，不符合题意．
4、D
【解析】
A. 韦德用力蹬地，给地面一个向下的力，同时地面给他一个向上的力，使他高高跳起，利用了力的作用是相互的．故A正确，不符合题意．
B. 篮球被韦德用手推出的过程中，篮球在推力作用下沿推力方向移动了一段距离，满足做功的两个必要条件，所以韦德对篮球做了功．故B正确，不符合题意．
C. 篮球离开韦德双手在空中运动过程中，若不计空气阻力，则只有动能和势能相互转化，篮球机械能不变．故C正确，不符合题意．
D. 韦德拿着球站在地上时，篮球受到的重力作用在篮球上，而篮球对韦德的压力所用在韦德的手上，不是同一个力．故D错误，符合题意．
5、D
【解析】
A. 家庭电路中，用电器的金属外壳一定要接地，防止漏电发生触电，故A正确；B. 家用保险丝被烧断后，不能用铁丝或铜丝代替，以防电流过大引起火灾，故B正确；C. 使用试电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体，故C正确；D. 家庭电路中，空气开关跳闸可能是发生了短路，也可能是用电器的总功率过大，故D错误．故选D.
6、B
【解析】
试题分析：核电站是利用原子核裂变所释放的能量来发电，故A错误；光纤通信主要是利用激光在光导纤维中传输信息的通信方式，激光是一种光波，故B正确；煤、石油、天然气使用之后在短时间内无法在自然界中再次产生所以是不可再生能源，太阳能属于可再生资源，故C错误；移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故D错误．
考点：核裂变；移动通信；光纤通信；能源的分类
7、B
【解析】
A. 甲站在绝缘凳上同时接触火线和零线属于双线触电，A不符合题意.
B. 乙站在绝缘凳上仅接触火线时没有电流流过人体，不会触电，B符合题意.
C. 丙站在地上仅接触火线时，人与大地形成通路，由电流流过人体，会发生触电，C不符合题意.
D. 丁站在地上同时接触火线和零线属于双线触电，D不符合题意.
8、C
【解析】
试题分析：在餐具放进冷水直至加热到水沸腾的过程中，温度升高了，所以A错；热胀冷缩后，体积变大，所以B错；质量是指物体所含物质的多少，质量不变，所以C正确；质量不变，体积增大，所以密度会变小，所以D错；应选C。
考点：质量和密度
9、C
【解析】
A．冰熔化时要继续吸热，但温度不变．故错误．
B．把5℃的水放人0℃的房间，水的温度会下降，当温度降到0℃后，与室温相同，不能继续放热，因此不能结冰．故错误．
C．水结冰后，质量不变，密度变小，根据公式m=ρV可知，体积变大，所以罐装饮料易爆裂．故正确．
D．霜是空气中的水蒸气遇冷直接形成的小冰晶，是凝华现象．故错误．
10、C
【解析】
A．汽车行驶时，冷却液在散热器里从发动机里不断吸热，故A错误；
B．由图可知，原液含量在70%以下时，防冻冷却液的凝固点随着原液含量的增加而降低，当原液含量在70%以上时，凝固点随着原液含量的增加而升高，故B错误；
C．由于防冻冷却剂的沸点较高，凝固点较低，所以储液箱内使用防冻冷却剂而不使用水，故C正确；
D．由图可知，原液含量为55%时，防冻冷却液的沸点为108°C，故D错误．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、“60度酒”是指每100毫升酒液中所含酒精的毫升数是60毫升；
则V酒精＝60mL＝60cm3，V水＝V﹣V酒精＝100cm3﹣60cm3＝40cm3，
酒精和水的质量分别为：m酒精＝ρ酒精V酒精＝0.8g/cm3×60cm3＝48g，
m水＝ρ水V水＝1.0g/cm3×40cm3＝40g，
则100ml酒液的质量：m1＝m酒精+m水＝48g+40g＝88g；
60度酒液的密度：ρ1＝＝＝0.88g/cm3＝0.88×103kg/m3；故A正确；
B、“30度酒”是指每100毫升酒液中所含酒精的毫升数是30毫升；
则V酒精′＝30mL＝30cm3，V水′＝V﹣V酒精′＝100cm3﹣30cm3＝70cm3，
m酒精′＝ρ酒精V酒精′＝0.8g/cm3×30cm3＝24g，
m水′＝ρ水V水′＝1.0g/cm3×70cm3＝70g，
则100ml该酒液的质量：m2＝m酒精′+m水′＝24g+70g＝94g；
30度酒液的密度：ρ2＝＝＝0.94g/cm3＝0.94×103kg/m3；故B错；
C、42度酒液是指每100毫升酒液中所含酒精的毫升数是42毫升，那么1000毫升的酒液中所含的酒精毫升数就是420毫升；设需要30度酒液的体积为V，则需要60度酒液的体积为（1000ml﹣V），根据题意有：30%V+60%（1000ml﹣V）＝420ml，解得：V＝600ml，则想获得42度、1000毫升的酒液，需要30度酒液的体积为600ml，需要60度酒液的体积为400ml，故C正确；
D、52度酒液是指每100毫升酒液中所含酒精的毫升数是52毫升，那么1000毫升的酒液中所含的酒精毫升数就是520毫升；
设需要30度酒液的体积为V′，则需要60度酒液的体积为（1000ml﹣V′），
根据题意有：30%V′+60%（1000ml﹣V′）＝520ml，
解得：V′＝ml＝267ml，
则想获得52度、1000毫升的酒液，需要30度酒液的体积为267ml，需要60度酒液的体积为733ml，故D错；
故选AC．
12、BCD
【解析】
根据题图甲和乙可知，本题综合考查液体压强和浮力的知识，根据图乙可得实心正方体的边长，从而计算出正方体的体积；根据F浮=G-F可求出正方体受到的浮力；读懂题图是解答问题的关键。
【详解】
由图乙可知，开始水平的图像，说明物体浸没在水中，拉力等于重力减去浮力，即，
当h=h0开始倾斜说明物体逐渐露出水面，到h=2h0的时候再次水平，说明物体A完全出水，物体完全出水后，拉力等于重力，即，浮力F浮=G-F=，故B正确。
根据阿基米德原理，物体A浸没在水中受到的浮力，物体A的重力，
由题可知，即，可得，故C正确。
设正方体A的边长为a，已知容器内部底面积是正方体下表面积的4倍，所以正方体A全部露出水面后，液面将下降，所以，所以,
已知正方体A的边长为，正方体的体积，故A错误。
所以，
根据液体压强公式，整个过程中，水对容器底部压强的最大变化量
，故D正确。
13、ABC
【解析】
A、由于冰熔化后水的比热容较大，温度不可能升高那么快，故CD段图像错误；故A错误；
B、放大镜成像是正立放大的虚像，而图中蜡烛是实像，故B错误；
C、由于物体和传送带一起匀速运动，相对静止，所以物体不受摩擦力的作用，也不受推力的作用，只受竖直向下的重力和竖直向上的支持力的作用，并且这两个力是一对平衡力，作用点在物体重心上；图中多了摩擦力和推力的示意图．故C错误；
D、伸出右手，四指弯曲指示电流的方向，大拇指所指的方向即通电螺线管的左端为N极，磁感线的方向从N极指向S极，故D正确．
三、填空题（本大题共5小题，共10分）
14、同一中央10或15左
【解析】
为了使烛焰的像能成在光屏中央，在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中心与烛焰的中心在同一高度，由图知：蜡烛置于二倍焦距以外（u＝35cm），像在一倍二倍焦距之间，所以实验所用透镜的焦距可能是10cm或15cm．保持蜡烛与光屏的位置不变，为了得到另一种性质的像即放大的实像，则可以减小物距．所以可将凸透镜向左移，同时增大像距．
15、重 改变物体的性状 弹性 弹簧测力计
【解析】
苹果之所以对树枝产生向下的拉力，原因是它受到重力的作用，重力的方向是竖直向下的。树枝发生了形变，说明力可以改变物体的形状。树枝发生的变形，力消失后可以恢复原状是弹性形变，苹果对树枝的拉力越大，树枝的形变越厉害，我们利用这个原理制成的测量工具是弹簧测力计。
16、2.5×10-6 7.2 凝固
【解析】
2.5μm=2.5×10-6m；1s喷射水的体积V=2L=0.002m3；1s内喷射水的质量为：m=ρ水V=1.0×103kg/m3×0.002m3=2kg；t=1h=3600s；则1h需用水的质量为：m总=3600×2kg=7200kg=7.2t；盛夏，喷射出的水滴变为水蒸气，这是汽化现象；寒冬季节，喷射出的水滴很快变为冰粒，这是凝固现象．
17、牛顿 力
【解析】
牛顿第一定律为：一切物体，在没有受到力时，总保持匀速直线运动状态或静止状态．这是英国物理学家牛顿总结了伽利略等人的研究成果，通过科学的推理概括出的．为了纪念牛顿，人们以他的名字命名了力的单位．
18、空气 40°
【解析】
由图可知，上面的两条线在同一种介质内，故应该是反射光线和入射光线；反射光线和入射光线间的夹角的角平分线是法线，法线与界面垂直，故入射角为90°﹣50°=40°；下面的那条线为折射光线，折射光线与法线间的夹角即折射角为90°﹣70°=20°，折射角小于入射角，故下方为透明物质，上方为空气．
四、计算题（本大题共3小题，共29分）
19、（1）0.96×103kg/m3；（2）4.6N；（3）250.2Pa。
【解析】
（1）∵木块漂浮，∴F浮=G木，∵F浮=ρ液V排g，G木=ρ木V木g，∴ρ液V排g=ρ木V木g，∵木块总体积的露出水面，∴V排=V木，ρ木=ρ液=×1.2×103kg/m3=0.96×103kg/m3；
（2）木块的重力：G木=m木g=ρ木V木g=0.96×103kg/m3×(0.1m)3×10N/kg=9.6N，
当细绳断裂时，F浮′+F最大=G木，F浮′+5N=9.6N，解得：F浮′=4.6N；
（3）在细绳断开后木块再次漂浮时，受到的浮力F浮=G=9.6N，
浮力的增加量：ΔF浮= F浮- F浮′=9.6N-4.6N=5N，
排开水体积增加量：ΔV排=≈4.17×10-4m3，
水面上升的高度：Δh==0.02085m，
容器底受溶液的压强的变化量：Δp=ρgΔh=1.2×103kg/m3×10N/kg×0.02085m=250.2Pa。
答：（1）木块的密度为0.96×103kg/m3；
（2）此时木块受到的浮力为4.6N；
（3）在细绳断开后木块再次漂浮时，容器底受到水的压强与断绳前的瞬间相比，容器底受水的压强增大了250.2Pa。
20、（1）100Ω（2）8Ω（3）10.8V （4）14.58W（14.6W）
【解析】
由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．
(1)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图乙可知,电路中的最小电流I小=0.1A,滑动变阻器消耗的电功率P2=1.0W，
由P=I2R可得，滑动变阻器的最大阻值：R2= ==100Ω；
(2)串联电路中总电阻等于各分电阻之和,由I=可得，电源的电压：
U=I小(R1+R2)=0.1A×(R1+100Ω)，
由图乙可知,电路中的电流I=0.6A时,滑动变阻器消耗的电功率P′2=3.6W，
则滑动变阻器接入电路中的电阻：
===10Ω，
则电源的电压：
U=I(R1+R′2)=0.6A×(R1+10Ω)，
电源的电压不变，所以：
0.6A×(R1+10Ω)=0.1A×(R1+100Ω)，
解得：R1=8Ω，
电源的电压：U=I小(R1+R2)=0.1A×(8Ω+100Ω)=10.8V；
(3)当滑动变阻器接入电路中的电阻为0时，电路消耗的电功率最大，
则P大===14.58W.
21、（1）48.4Ω（2）1.6956×106J（3）12
【解析】
（1）由图乙知道，洗碗机加热时的功率是P加热＝1000W，
由P＝UI＝知道，发热电阻的阻值是：R＝＝48.4Ω；
（2）洗碗机注水时不消耗电能，由图乙知道，洗碗机加热时的功率为1000W，工作的时间为21min，洗碗机加热时消耗的电能是：W加热＝P加热t加热＝1000W×21×60s＝1.26×106J，
由于洗碗机清洗喷淋时的功率为120W，工作时间为60min，所以，洗碗机清洗喷淋时消耗的电能是：W清喷＝P清喷t清喷＝120W×60×60s＝4.32×105J，
由于洗碗机排水的功率为60W，工作的时间为1min，
由P＝知道，洗碗机排水时消耗的电能是：W排＝P排t排＝60W×60s＝3.6×103J，
该洗碗机正常洗一次碗消耗的电能是：
W＝W加热+W清喷+W排＝1.26×106J+4.32×105J+3.6×103J＝1.6956×106J；
（3）由η＝×100%知道，加热过程中水吸收的热量是：
Q吸＝W加热η＝1.26×106J×80%＝1.008×106J，
由Q吸＝cm（t﹣t0）知道，水箱注满水时水的质量是：
m水＝＝8kg，
人工洗一次碗用20kg的水，改用该洗碗机洗碗，则一次可以节约水的质量是：
△m＝m水′﹣m水＝20kg﹣8kg＝12kg。
五、作图题（本大题共2小题，共4分）
22、
【解析】
先将两条反射光线反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为光源S的位置，并连接S与两个反射点画出两条入射光线，如图所示：
23、
【解析】
平行于主光轴的光线经凸透镜折射后经过另一侧的焦点，过光心的光线传播方向不变，两条入射光线的交点即为点光源S的位置。光路图如下：
六、实验探究题（本大题共3小题，共15分）
24、 0.14 3.8 把电压表并联在滑动变阻器的两端 2.2 0.836 灯丝的电阻随温度的升高而增大
【解析】
（1）滑动变阻器按一上一下的原则串联在电路中，滑片移到最左边时接入电路中的电阻最大，所以，应将电流表的负接线柱与滑动变阻器右下方接线柱相连，如下图所示：
（2）由图知道，电流表的量程为0～0.6A，分度值为0.02A，示数为0.14A，电压表的量程为0～3V，分度值为0.1V，示数为2.4V，由于灯光发暗，说明灯的额定电压应该是高于2.4V，即为3.8V；
（3）因为电压表所选的量程是0～3伏，而灯的额定电压是3.8伏，所以对电路进行的调整，把电压表与变阻器并联，则当电压表的示数是2.2V时，灯正常发光，此时U额 =U-U滑 =6V-2.2V=3.8V；此时变阻器只接入10欧电阻，所以，此时串联电路中电流是： ，灯的额定功率：P额=U额 I=3.8V×0.22A=0.836W；
（4）绘制的小灯泡I-U图象不是直线，说明灯的电阻随温度的变化而变化，不是一个定值．
25、右 14 40 1.2 1.1 偏大
【解析】
（1）发现天平的游码未置于标尺左端的零刻度线处，但指针却指在分度盘的中央，说明若游码调到标尺的零刻度线处时，左盘质量偏大，指针将偏左，因此将游码调到标尺的零刻度线处，再将平衡螺母向右调节，天平横梁才能平衡；
（2）由图甲知，盐的质量：m盐＝10g+4g＝14g；
（3）①由图乙①知，量筒中水的体积V水＝40ml＝40cm3；由 可得，水的质量： ＝1g/cm3×40cm3＝40g；
⑤盐水的质量m盐水＝m盐+m水＝14g+40g＝54g，盐水的体积：V盐水＝45cm3＝45cm3，盐水的密度：，由图乙①②可知，鹌鹑蛋的体积V鹌鹑蛋＝52cm3﹣40cm3＝12cm3，由图乙③④可知，鹌鹑蛋排开盐水的体积：V排＝56cm3﹣45cm3＝11cm3，鹌鹑蛋漂浮在盐水中，则F浮盐水＝G鹌鹑蛋，即ρ盐水gV排＝ρ鹌鹑蛋gV鹌鹑蛋，则ρ盐水V排＝ρ鹌鹑蛋V鹌鹑蛋，代入数值得：1.2g/cm3×11cm3＝ρ鹌鹑蛋×12cm3，解得：ρ鹌鹑蛋＝1.1g/cm3；
⑥取出鹌鹑蛋时会沾有盐水，则会造成测得盐水的体积偏小，根据密度公式可知测的盐水的密度值偏大．
26、 电压不变时，电流与电阻成反比 A 2 A
【解析】
(1)变阻器按一下一上接入电路中，根据电路图知，滑动变阻器接B下接线柱，电压表与电阻并联，如下所示：
(2)由图丙知，电流与电阻的积为：=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，电流与电阻之积为一定值，由图象可以得出结论：电压不变时，电流与电阻成反比；
(3)根据分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数；
(4)电阻两端的电压始终保持2V，根据串联电路电压的规律，变阻器分得的电压：U滑=6V−2V=4V，变阻器分得的电压为电压表示数的=2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=2×20Ω=40Ω，因BC不可行，故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，选用50Ω 1A的变阻器，故A正确．
