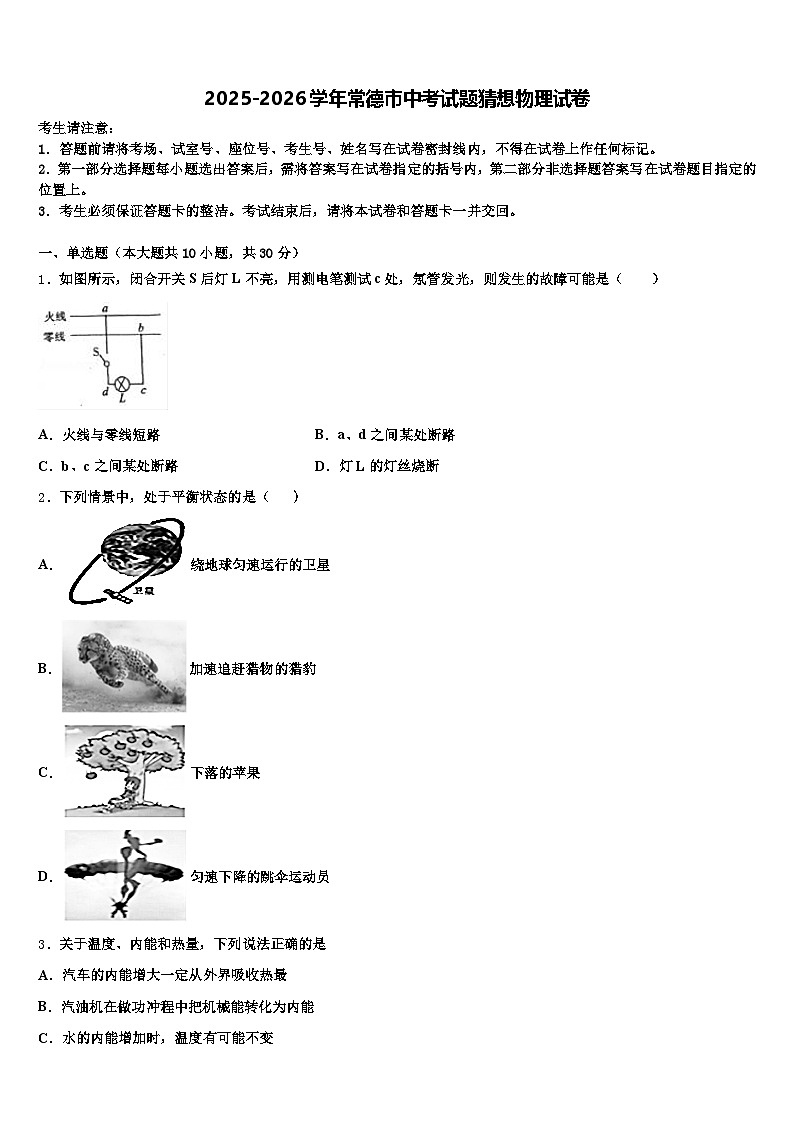

2025-2026学年常德市中考试题猜想物理试卷（含答案解析）

这是一份2025-2026学年常德市中考试题猜想物理试卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁，下列现象与相关物理知识相符的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示，闭合开关S后灯L不亮，用测电笔测试c处，氖管发光，则发生的故障可能是（ ）
A．火线与零线短路B．a、d之间某处断路
C．b、c之间某处断路D．灯L的灯丝烧断
2．下列情景中，处于平衡状态的是（ ）
A．绕地球匀速运行的卫星
B．加速追赶猎物的猎豹
C．下落的苹果
D．匀速下降的跳伞运动员

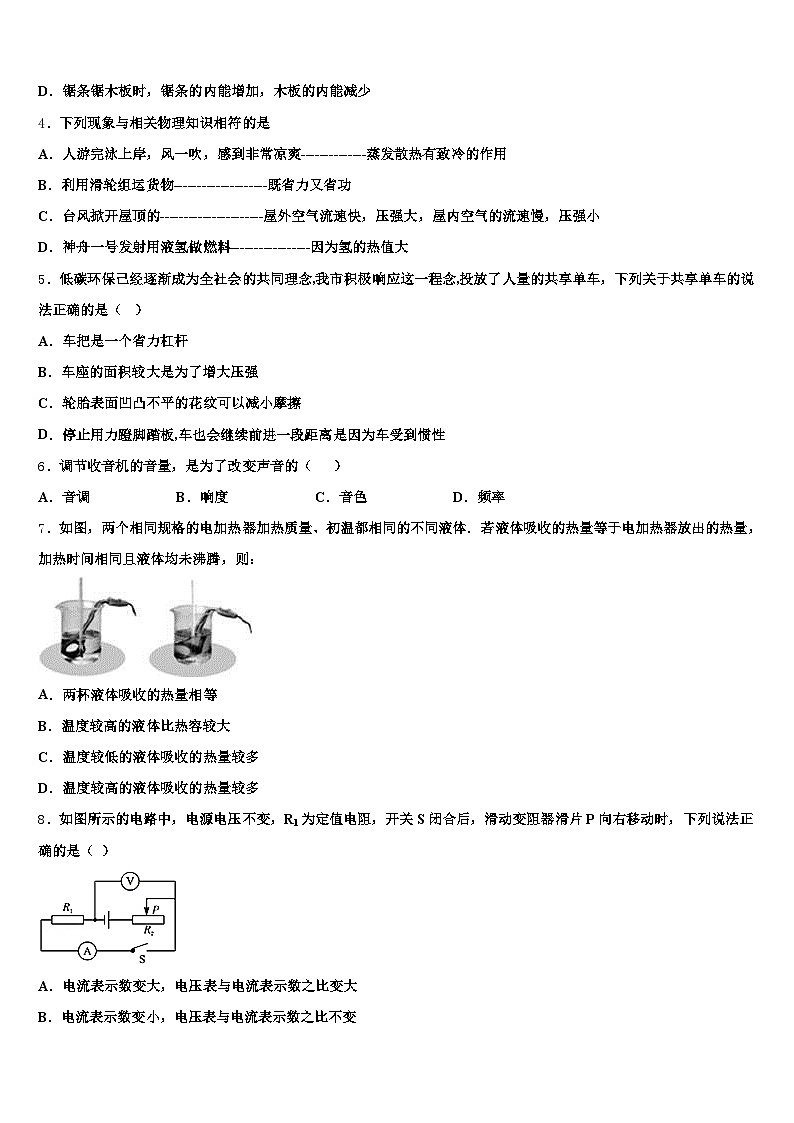

3．关于温度、内能和热量，下列说法正确的是
A．汽车的内能增大一定从外界吸收热最
B．汽油机在做功冲程中把机械能转化为内能
C．水的内能增加时，温度有可能不变
D．锯条锯木板时，锯条的内能增加，木板的内能减少
4．下列现象与相关物理知识相符的是
A．人游完泳上岸，风一吹，感到非常凉爽--------------蒸发散热有致冷的作用
B．利用滑轮组运货物--------------------既省力又省功
C．台风掀开屋顶的----------------------屋外空气流速快，压强大，屋内空气的流速慢，压强小
D．神舟一号发射用液氢做燃料-----------------因为氢的热值大
5．低碳环保己经逐渐成为全社会的共同理念,我市积极响应这一程念,投放了人量的共享单车，下列关于共享单车的说法正确的是（ ）
A．车把是一个省力杠杆
B．车座的面积较大是为了增大压强
C．轮胎表面凹凸不平的花纹可以减小摩擦
D．停止用力蹬脚踏板,车也会继续前进一段距离是因为车受到惯性
6．调节收音机的音量，是为了改变声音的（ ）
A．音调B．响度C．音色D．频率
7．如图，两个相同规格的电加热器加热质量、初温都相同的不同液体．若液体吸收的热量等于电加热器放出的热量，加热时间相同且液体均未沸腾，则：
A．两杯液体吸收的热量相等
B．温度较高的液体比热容较大
C．温度较低的液体吸收的热量较多
D．温度较高的液体吸收的热量较多
8．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（ ）

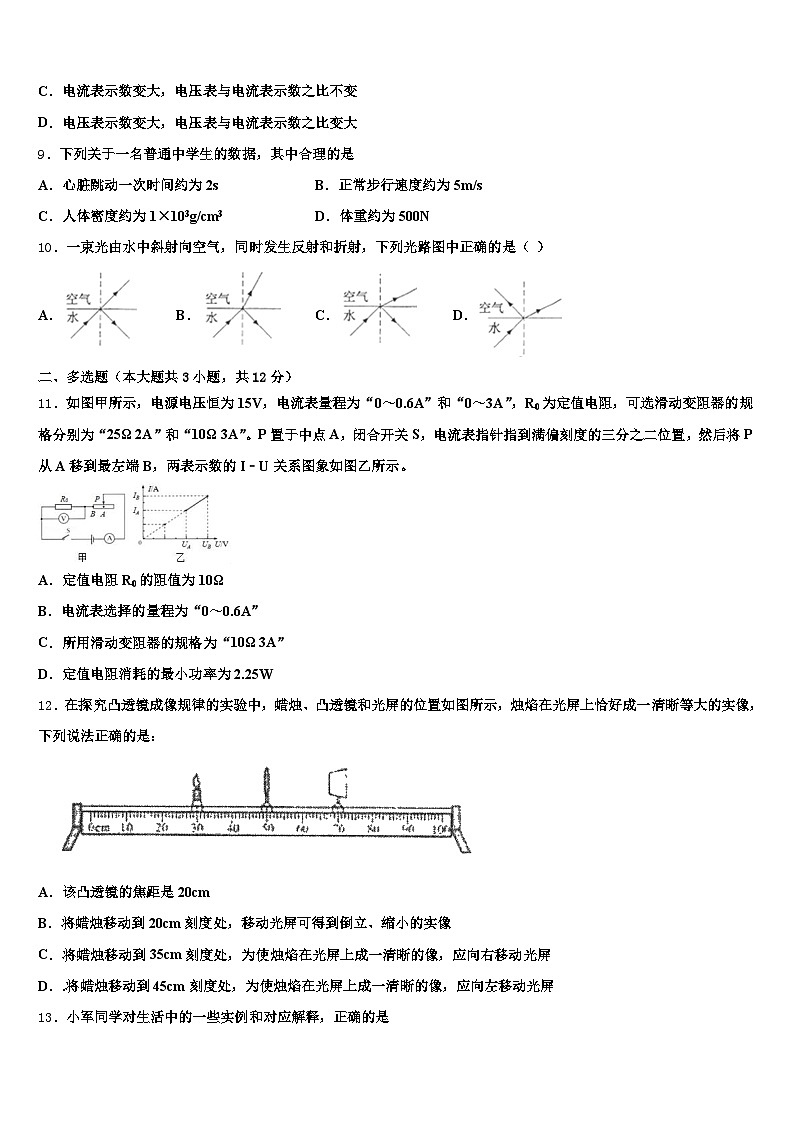

A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
9．下列关于一名普通中学生的数据，其中合理的是
A．心脏跳动一次时间约为2sB．正常步行速度约为5m/s
C．人体密度约为1×103g/cm3D．体重约为500N
10．一束光由水中斜射向空气，同时发生反射和折射，下列光路图中正确的是（ ）
A．B．C．D．
二、多选题（本大题共3小题，共12分）
11．如图甲所示，电源电压恒为15V，电流表量程为“0～0.6A”和“0～3A”，R0为定值电阻，可选滑动变阻器的规格分别为“25Ω 2A”和“10Ω 3A”。P置于中点A，闭合开关S，电流表指针指到满偏刻度的三分之二位置，然后将P从A移到最左端B，两表示数的I﹣U关系图象如图乙所示。
A．定值电阻R0的阻值为10Ω
B．电流表选择的量程为“0～0.6A”
C．所用滑动变阻器的规格为“10Ω 3A”
D．定值电阻消耗的最小功率为2.25W
12．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是：
A．该凸透镜的焦距是20cm
B．将蜡烛移动到20cm刻度处，移动光屏可得到倒立、缩小的实像
C．将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏
D．.将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向左移动光屏
13．小军同学对生活中的一些实例和对应解释，正确的是
A．路灯下人影相随﹣﹣光的直线传播
B．平静的水面上有桥和树的倒影﹣﹣光的折射现象
C．近视眼镜的镜片﹣﹣凹透镜
D．斜插在水中的筷子好像在水面折断了﹣﹣平面镜成像
三、填空题（本大题共5小题，共10分）
14．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为_____Ω；电路消耗的最大总功率为_____W。
15．已知水的比热容为4.2×103J/（kg•℃），其表示的物理意义是___________，天然气的热值为4.0×107J/m3，若完全燃烧0.02m2的天然气所放出的热量，能使5L水温度升高20℃，则此天然气灶的热效率为_______。（ρ水＝1.0×103kg/m3）
16．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作1min，观察发现家里标有3000r/kW•h的电能表转盘转了50转，小李很容易计算出了电饭煲的额定功率；如果在用电高峰时，电饭煲两端的实际电压是额定电压的90%，则电饭煲工作1小时消耗的电能是_____kW•h．（设电阻丝电阻恒定）
17．如图所示的实验中，闭合开关后，支架上原先静止的轻质铝管ab会朝某个方向运动，这表明磁场对通电导体会产生 ________的作用，改变磁场方向或者改变 ________方向，可以使铝管ab运动的方向发生改变． ________（填“电动机”或“发电机”）就是根据这个原理制成的．
​
18．为了安全，现在的轿车上一般都配有安全气囊，安全气囊会在车子发生严重撞击时，自动充气弹出，保护车内的人不会由于_____撞到车身而受伤。冬天，轿车的挡风玻璃上容易起雾，这种现象是由水蒸气_____（填物态变化名称）形成的。
四、计算题（本大题共3小题，共29分）
19．新能源电气混合公交车已经在我市“登陆”．公交车满载时总质量为8t，输出功率为72kW．（g取10N/kg，天然气的热值q=4×107J/m3）
公交车在10min内行驶了9km求行驶的平均速度．公交车满载静止在水平地面上，对地面的压强是2×105Pa，求轮胎与地面接触的总面积．公交车匀速行驶10min，完全燃烧天然气2.7m3，求发动机的效率．
20．用图所示的滑轮装置把重为10N的物体在5秒内匀速向上提高2米。不计绳子和滑轮之间的摩擦，求：
①绳子自由端的拉力F所做的功W。
②拉力F的功率。
21．如图所示，光滑带槽的长木条AB（质量不计）可以绕支点O转动，木条的A端竖直细线连接在地板上，OA＝0.6m，OB＝0.4m。在木条的B端通过细线悬挂一个长方体木块C，C的密度为0.8×103kg/m3，B端正下方放一盛满水的溢水杯。现将木块C缓慢浸入溢水杯中，当块浸入水中一半时，从溢水口处溢出0.5N的水，杠杆处于水平平衡状态，然后让质量为300g的小球从B点沿槽向A端匀速运动，经4s的时间系在A端细绳的拉力恰好等于0，（忽略细线的重力，g取10N/kg）求：
木块C受到细线的拉力；小球刚放在B端时A端受到细线的拉力；小球的运动速度。
五、作图题（本大题共2小题，共4分）
22．某公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电灯都会发光，提醒司机有乘客需要下车．请把图中的器材连接成符合要求的电路图．
23．在如图的家庭电路中A、B两处装上最合适的元件（用符号表示）。
（________）
六、实验探究题（本大题共3小题，共15分）
24．探究“牛顿第一定律”的过程中：
（1）某实验小组利用如图1所示的装置来研究“阻力对物体运动的影响”。
①运动的小车在水平面上滑行距离的长短除了与小车受到的摩擦阻力有关外，你认为还应该与小车_____有关（写出一个即可）；
②每次实验让小车从同一斜面的同一高度由静止自由滑下的目的是________。
③实验现象是：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越___________，速度减小得越___________。
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将做___________。
（2）事实上“牛顿第一定律”的形成，经历了伽利略、笛卡尔和牛顿等科学家的不断完善。
①伽利略经过图2所示的实验和推理得出结论：如果没有摩擦力和空气阻力的影响，在水平面上运动的物体将会一直运动下去。结合伽利略的结论写出下图中各实验和推理的先后顺序___________（用字母表示）。
②笛卡尔在伽利略观点的基础上进一步完善：如果运动中的物体没有受到力的作用，它将维续以同一速度沿直线运动，既不停下来也不偏离原来的方向。牛顿在他们研究的基础上提出了“牛顿第一定律”。相对于“牛顿第一定律”，笛卡尔的观点有什么不足？___________。
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此___________用实验来直接证明这一定律（选填“能”或“不能”）。在图3声现象的探究中运用该方法的是___________。
25．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．
（1）关于像的亮度与哪些因素有关，他们提出以下猜想；
猜想1：与小孔到光屏的距离有关；
猜想2：与小孔的形状有关：
猜想3：与小孔的大小有关：
①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.
②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.
③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：
实验现象表明：在小孔成像清晰时，________.
（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：
①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.
②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)
③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.
26．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则利用这一原理可以制成______；若将蜡烛远离凸透镜，则应将光屏______(选填“靠近”或“远离”)凸透镜才能得到淸晰的像：若在图中的凸透镜和蜡烛之间放一眼镜，光屏需向左移动像才能清晰，此眼镜是_______(选填“近视镜”或“远视镜”)
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
电灯L不亮，表示电路中出现了断路，而不是短路，如果是短路会造成电源短路，这样就会烧断保险丝而断开火线；“用测电笔测试c点时，氖管发光，说明被测点与火线导通，不亮说明被测点与零线是断开的，所以bc之间某处断路．故C正确．
2、D
【解析】
物体受到平衡力作用时能保持平衡状态，即静止状态或匀速直线运动状态。
A．绕地球匀速运动的卫星，速度大小不变，运动方向不断变化，不是平衡状态，故A不符合题意。
B．加速追赶猎物的猎豹，速度增大，方向不断变化，不是平衡状态，故B不符合题意。
C．下落的苹果，向下做加速运动，不是平衡状态，故C不符合题意。
D．匀速下降的跳伞运动员，做匀速直线运动，速度和运动方向不变，处于平衡状态，故D符合题意。
故答案为D。
本题考查对平衡状态的理解和掌握。物体保持静止状态或匀速直线运动状态时，处于平衡状态。物体不受力或受平衡力时，处于平衡状态。
3、C
【解析】
A．物体内能增大，可能是从外界吸收了热量，也有可能是外界对物体做功，故A错误；
B．汽油机在做功冲程中把内能转化为机械能，故B错误；
C．水沸腾过程中，温度不变，内能增加，故C正确；
D．锯条锯木板时，锯条的内能增加，木板的内能也增加，故D错误．
4、D
【解析】
A、游完泳上岸后被风一吹感到凉爽，是因为风加快了身上水分的蒸发，蒸发要吸热有致冷的作用，故A错误；
B、使用任何机械都不省功，故利用利用滑轮组运货物只能省力不能省功，故B错误；
C、风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，产生一个向上的压力差，将屋顶掀开，故C错误；
D、神舟一号发射用液氢做燃料，原因是液态氢具有较高的热值，相同质量的燃料放出更多的热量，故D正确。
故选：D。
5、A
【解析】
A、车把的支点在中间转轴，使用时动力臂大于阻力臂，为省力杠杆，故A正确；
B、车座的面积较大，是通过增大受力面积来减小压强，使人感到舒服，故B错；
C、轮胎表面凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦，故C错；
D、惯性是物体保持运动状态不变的性质，不是力，不能说“受到”惯性，故D错。
6、B
【解析】
响度表示音量的大小，音调与频率有关；音色指声音的感觉特性，我们就可以通过音色的不同去分辨不同的人的说话声．所以改变音量就是改变响度的大小．
7、A
【解析】
ACD．两个规格相同的电加热器加热相同的时间，表示电加热器放出的热量相等，而液体吸收的热量等于电加热器放出的热量，所以两杯液体吸收外资的热量相等．A正确；CD错误．
B．根据可知：在质量，初温和吸收的热量都相同的情况下，温度较高的液体比热容较小．B错误．
8、B
【解析】
滑片向右移动，滑动变阻器变大，串联电路总电阻等于各用电器电阻之和，所以电流变小，电压表测定值电阻电压，，电阻不变，电流变小，电压表读数变小．但对定值电阻来说,由于电阻不变，所以电压和电流的比值不变．对照答案，B对．
9、D
【解析】
A、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s，故A错误；
B、中学生正常步行的速度在4km/h=4× m/s≈1.1m/s左右，故B错误；
C、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右，故C错误；
D、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右，故D正确。
10、C
【解析】
试题分析：光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
光的折射归律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角．
一束光由水中斜射向空气，同时发生反射和折射，反射角等于入射角，折射角大于入射角，故选C．
考点： 光的折射
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
由电路图知道，定值电阻R0 与滑动变阻器串联，电压表测R0 两端的电压，电流表测电路中的电流。因为串联电路中总电压等于各分电阻之和，所以，当滑动变阻器P置于中点A时，电路中的电流是：IA =U/（R0+R/2），将P从A移到最左端B时，滑动变阻器连入的电阻为0，此时电路中的电流：IB =U/R0，由图乙知道：IA =2 IB /3，即：U/（R0+R/2）=2 U /3R0，解得：R=R0，由于P置于中点A，电流表指针指到满偏刻度的三分之二位置，即IA 的可能值为0.4A或2A；根据IA =2 IB /3 可知：IB 的可能值为0.6A或3A，因为电源电压恒为15V，所以，R与R0 可能值是：R01 =U/I1=15V/0.6A=25Ω；R02 =U/I2=15V/3A=5Ω，即A错误；根据题意知道，若所选滑动变阻器的规格为“25Ω 2A”，可知电流表选择的是0～0.6A量程，则R=R01 =25Ω，故B正确、C错误；由P=UI=I2 R可知，当滑片P于最右端时，变阻器全部接入电路且与R串联时，则R=R0 =25Ω，所以UR =U0 =U/2=15V/2=7.5V，此时R消耗的电功率最小，即P小 =U2R/R=(7.5V)2/25Ω=2.25W，故D正确，故选BD。
点睛：本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是会从图象中获取信息，根据灯泡的额定电压和电流表的量程确定电路中的最大电流。
12、BC
【解析】
根据题中“在探究凸透镜成像规律的实验中，……下列说法正确的是”可知，本题考查凸透镜成像规律。根据凸透镜成像规律及其应用进行分析判断。
【详解】
A．由图可知，此时物距为20cm，在光屏上恰好成一清晰等大的实像，则u=2f，故f=10cm，故A错误。
B．将蜡烛移动到20cm刻度处时，物距为50cm-20cm=30cm＞2f，成的是倒立、缩小的实像，故B正确。
C．将蜡烛移动到35cm刻度处，u=50cm-35cm=15cm，物距在一倍焦距和二倍焦距之间，故应向右移动光屏，才能在光屏上成一清晰的像，故C正确。
D．将蜡烛移动到45cm刻度处，物距u=50cm-45cm=5cm＜f，成正立、放大的虚像，故光屏上接收不到像，故D错误。
13、AC
【解析】
A、路灯下出现人的影子，是光沿直线传播形成的，故A正确；
B、水中桥和树的倒影，是平面镜成像现象，是光的反射形成的，故B错误；
C、近视眼是晶状体太厚，对光线的会聚能力增强，使像成在视网膜的前方，戴近视眼镜使光线发散一些，凹透镜对光线有发散作用，近视眼镜是凹透镜，故C正确；
D、斜插在水中的筷子好像在水面折断，是光线从水中斜射入空气中发生折射，成像在筷子实际位置的上方的现象，是光的折射形成的，故D错误。
三、填空题（本大题共5小题，共10分）
14、40 3.6
【解析】
由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知最大电流I1＝0.3A，
由可得，电源的电压：U＝I1R0＝0.3A×R0，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，此时I2＝0.1A，U2＝8V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝I2R0+U2＝0.1A×R0+8V，
因电源的电压不变，所以，0.3A×R0＝0.1A×R0+8V，
解得：R0＝40Ω，
电源的电压：U＝0.3A×R0＝0.3A×40Ω＝12V；
当电路中电流最大时，功率最大，电路消耗的最大总功率：
P＝UI1＝12V×0.3A＝3.6W。
15、1kg的水温度升高（或降低）1℃时所吸收（或放出）的热量为4.2×103J 52.5%
【解析】
水的比热容是4.2×103J/（kg•℃），它表示的物理意义是：1kg水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J，
水的体积V＝5L＝5dm3＝5×10-3m3，
水的质量：m＝ρ水V＝1.0×103kg/m3×5×10-3m3＝5kg，
水吸热的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg・℃）×5kg×20℃＝4.2×105J；
消耗天然气的体积V气＝0.02m3，
天然气完全燃烧放出的热量：Q放＝V气q＝0.02m3×4.0×107J/m3＝8×105J，
天然气灶的效率：η＝×100%＝52.5%。
16、0.81
【解析】
由“3000r/kW•h”知道，消耗1kW•h的电能，电能表转3000转，电能表转了50转，消耗的电能：W＝kW•h＝kW•h，
用电器的实际功率是：P＝＝1kW＝1000W，
由于电饭煲正常工作，所以电饭煲的额定功率是：P额＝1000W；
由P＝知道，所以电饭煲的电阻是：R＝＝48.4Ω，
电饭煲的实际电压是：U实＝U额×90%＝220V×90%＝198V，
电饭煲工作1小时消耗的电能是：W＝×3600s＝2.916×106J＝0.81kW。
17、力 电流 电动机
【解析】
试题分析：开关闭合前，导体不运动，开关闭合后，导体中有电流通过，导体运动起来，说明磁场对通电导体会产生力的作用；改变磁场的方向或者电流的方向，铝管运动的方向发生改变；根据这一原理制成了电动机．
【考点定位】磁场对电流的作用
18、惯性 液化
【解析】
当车辆紧急刹车时，人由于惯性会向前倾，容易造成伤害事故；安全带和安全气囊都是保护车内的人不会由于惯性撞到车身而受伤的。
冬天，轿车的挡风玻璃上容易起雾，这种现象是由水蒸气遇到冷的玻璃发生液化形成的。
四、计算题（本大题共3小题，共29分）
19、（1）15m/s；（2）0.4m2；（3）40%
【解析】
（1）公交车行驶的平均速度：
v===54km/h；
（2）公交车满载时对地面的压力：
F=G=mg=8103kg10N/kg=8104N，
轮胎与地面接触的总面积：S===0.4m2；
（3）天然气燃烧放热：
Q放=Vq=2.7m34107J/m3=1.08108J，
公交车在10min内牵引力做功：
W=Pt=72103W10×60s=4.32×107J，
发动机的效率：===40。
20、①20J；②4W
【解析】
①使用定滑轮不能改变力的大小，不计摩擦，拉力等于物体重力，则物体拉力：F=G=10N；拉力做功：W=Fs=10N×2m=20J；
②拉力的功率：P===4W.
21、（1）0.3N（2）2.2N（3）0.11m/s。
【解析】
（1）溢水杯内盛满水，木块C浸入水中一半时，其受到的浮力：F浮＝G排＝0.5N，由F浮＝ρ液gV排知道，排开水的体积是： ＝5×10﹣5m3；
所以木块C的体积是：VC＝2V排＝2×5×10﹣5m3＝1×10﹣4m3；
所以木块C的重力是：G＝mg＝ρCVCg＝0.8×103kg/m3×1×10﹣4m3×10N/kg＝0.8N，
则B端木块C所受的拉力是：FB＝G﹣F浮＝0.8N﹣0.5N＝0.3N；
（2）小球的质量是：m球＝300g＝0.3kg，
所以小球的重力是：G球＝m球g＝0.3kg×10N/kg＝3N，
小球刚放在B端时，B端受到的力是：3N+0.3N＝3.3N，
由杠杆平衡条件知道，FA×OA＝FB′×OB
则A端受到细线的拉力是： ＝2.2N；
（3）设小球的运动速度为v，则小球滚动的距离s＝vt，当A端的拉力为0时，杠杆再次平衡，此时小球到O点距离是：s′＝s﹣OB＝vt﹣OB＝v×4s﹣0.4m，
由杠杆平衡条件知道，G球×s′＝FB×OB，即：3N×（v×4s﹣0.4m）＝0.3N×0.4m，
解得：v＝0.11m/s。
五、作图题（本大题共2小题，共4分）
22、
【解析】
只要按下任何一个按钮，装在驾驶台上的电灯都会发光，说明这两个开关互不影响，是并联的；然后与灯泡和电源串联，故电路如下图：
【点睛】本题重点考查学生对开关作用的理解，开关与它所控制的用电器是串联的．
23、
【解析】
由图可知，与灯泡串联的应为开关，与灯泡并联的一般为双孔插座，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、运动到水平面时的初速度 控制小车到达水平面的速度相同 远 慢 匀速直线运动 CAB 没有对静止物体不受力时的情况做出描述 不能 B
【解析】
（1）①运动的小车在水平面上滑行距离的长短与小车受到的摩擦阻力、小车运动到水平面时的初速度、小车的质量等都可能有关；
②为了控制小车到达水平面的速度相同，所以每次实验让小车从同一斜面的同一高度由静止自由滑下；
③由实验现象可知：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越远，速度减小得越慢；
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将以恒定不变的速度向前运动，做匀速直线运动。
（2）①结合伽利略的结论可以想象出，他所进行各实验和推理应该是先有空气阻力、斜面粗糙，再推理出无空气阻力、斜面光滑的情况，因此其先后顺序应该是CAB。
②相对于“牛顿第一定律”，笛卡尔的观点不够全面，即：没有对静止物体不受力时的情况做出描述；
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此不能用实验来直接证明这一定律。
在图3声现象的探究中，探究真空不能传声时，绝对的真空我们无法直接获得，最终的结论是推理得出的，因此运用该方法的是B。
25、正确 没有控制小孔的大小相等 小孔越大，亮度越亮 C 小 更暗 不变
【解析】
（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；
②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；
③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．
（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；
②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．
③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；
26、幻灯机 靠近 远视镜
【解析】
由图像可知此时物距小于像距，成倒立放大的实像，幻灯机就是利用这一原理制成的；根据物近像远像变大的原则，蜡烛远离凸透镜光屏应靠近凸透镜才能得到淸晰的像；光屏需向左移动像才能清晰，说明该眼镜对光线具有会聚作用，让像提前会聚，因此为远视镜．
圆孔的直径/mm
小于1.0
1.0
1.5
2.0
2.5
4.0
像的清晰度
清晰
清晰
清晰
清晰
清晰
清晰
像的明亮程度
……逐渐变亮
