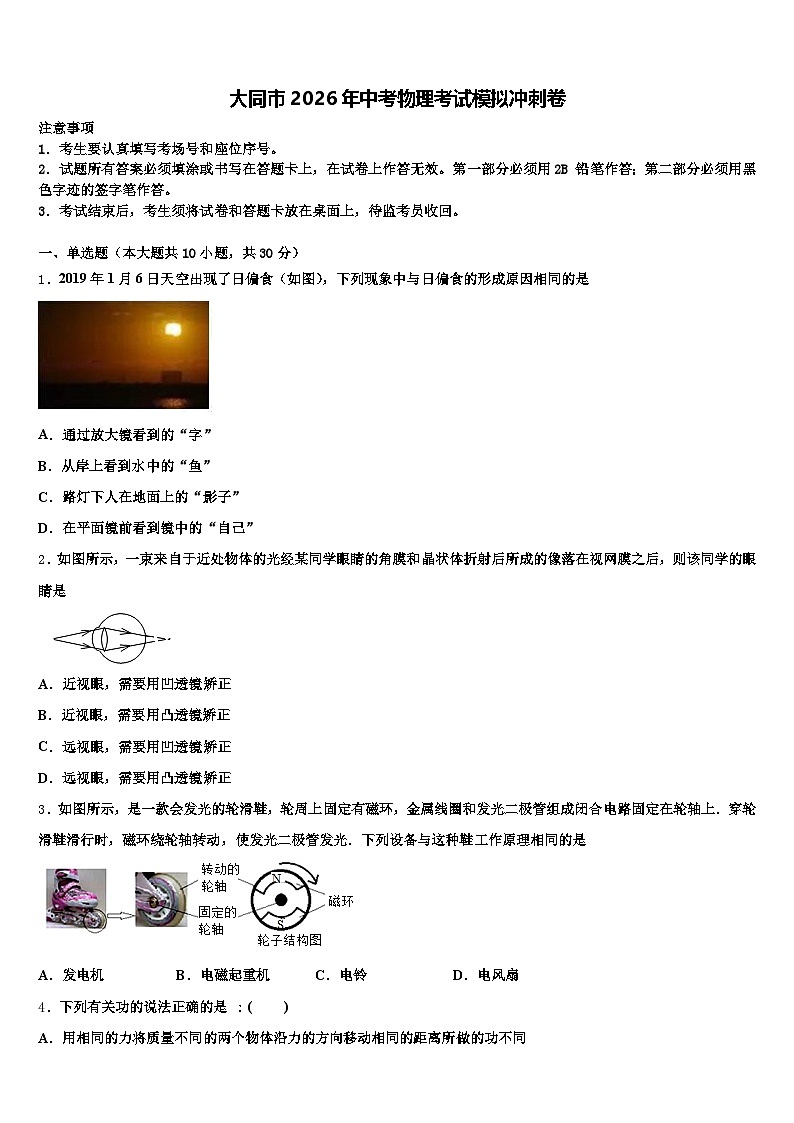

大同市2026年中考物理考试模拟冲刺卷（含答案解析）

这是一份大同市2026年中考物理考试模拟冲刺卷（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号，下列有关功的说法正确的是 ，如图为老式电话机的原理图，民谚俗语常常包涵丰富的物理知识等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．2019年1月6日天空出现了日偏食（如图），下列现象中与日偏食的形成原因相同的是
A．通过放大镜看到的“字”
B．从岸上看到水中的“鱼”
C．路灯下人在地面上的“影子”
D．在平面镜前看到镜中的“自己”
2．如图所示，一束来自于近处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，则该同学的眼睛是
A．近视眼，需要用凹透镜矫正
B．近视眼，需要用凸透镜矫正
C．远视眼，需要用凹透镜矫正
D．远视眼，需要用凸透镜矫正
3．如图所示，是一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上．穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光．下列设备与这种鞋工作原理相同的是
A．发电机B．电磁起重机C．电铃D．电风扇

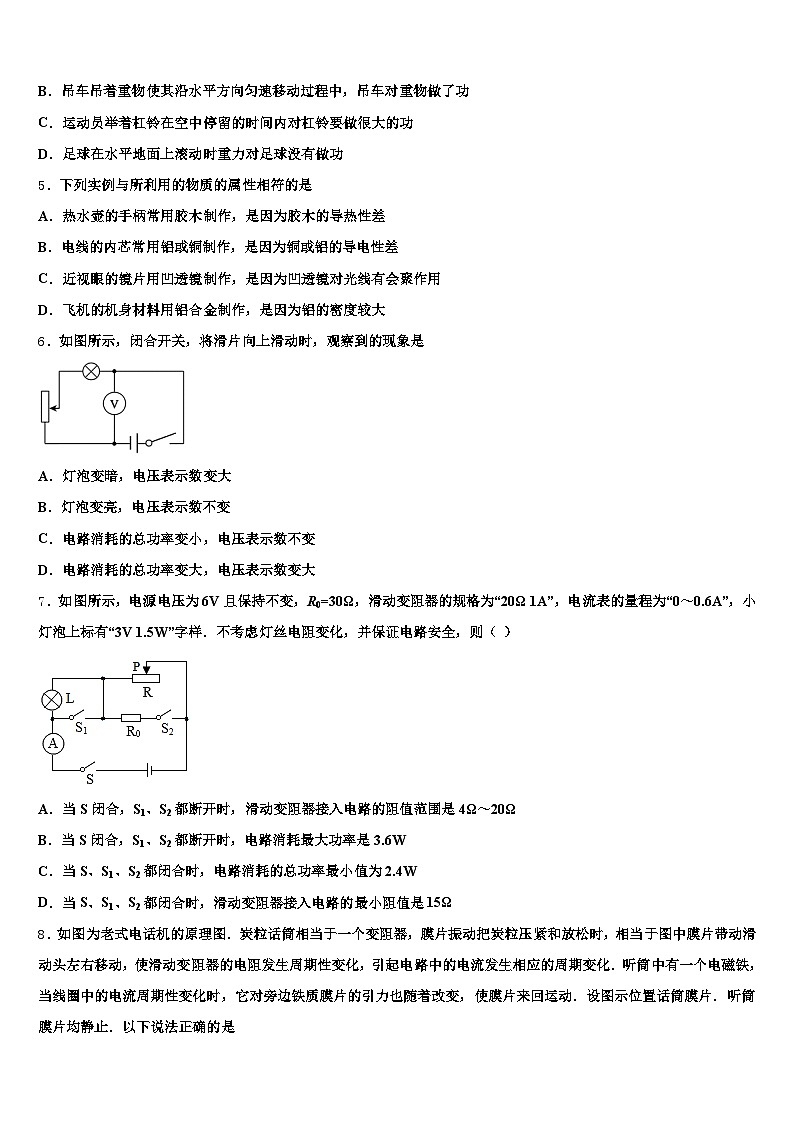

4．下列有关功的说法正确的是 ：( )
A．用相同的力将质量不同的两个物体沿力的方向移动相同的距离所做的功不同
B．吊车吊着重物使其沿水平方向匀速移动过程中，吊车对重物做了功
C．运动员举着杠铃在空中停留的时间内对杠铃要做很大的功
D．足球在水平地面上滚动时重力对足球没有做功
5．下列实例与所利用的物质的属性相符的是
A．热水壶的手柄常用胶木制作，是因为胶木的导热性差
B．电线的内芯常用铝或铜制作，是因为铜或铝的导电性差
C．近视眼的镜片用凹透镜制作，是因为凹透镜对光线有会聚作用
D．飞机的机身材料用铝合金制作，是因为铝的密度较大
6．如图所示，闭合开关，将滑片向上滑动时，观察到的现象是
A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D．电路消耗的总功率变大，电压表示数变大
7．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω

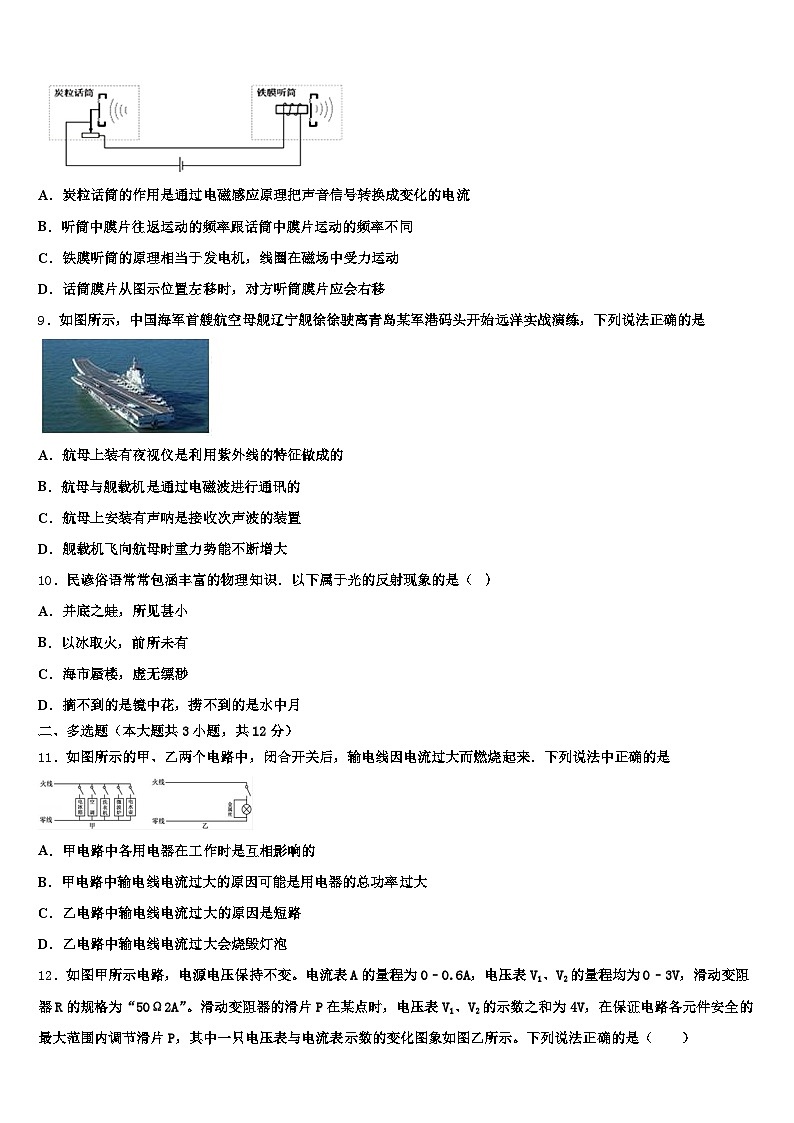

8．如图为老式电话机的原理图．炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化．听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动．设图示位置话筒膜片．听筒膜片均静止．以下说法正确的是

A．炭粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B．听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同
C．铁膜听筒的原理相当于发电机，线圈在磁场中受力运动
D．话筒膜片从图示位置左移时，对方听筒膜片应会右移
9．如图所示，中国海军首艘航空母舰辽宁舰徐徐驶离青岛某军港码头开始远洋实战演练，下列说法正确的是
A．航母上装有夜视仪是利用紫外线的特征做成的
B．航母与舰载机是通过电磁波进行通讯的
C．航母上安装有声呐是接收次声波的装置
D．舰载机飞向航母时重力势能不断增大
10．民谚俗语常常包涵丰富的物理知识．以下属于光的反射现象的是（ ）
A．并底之蛙，所见甚小
B．以冰取火，前所未有
C．海市蜃楼，虚无缥渺
D．摘不到的是镜中花，捞不到的是水中月
二、多选题（本大题共3小题，共12分）
11．如图所示的甲、乙两个电路中，闭合开关后，输电线因电流过大而燃烧起来．下列说法中正确的是
A．甲电路中各用电器在工作时是互相影响的
B．甲电路中输电线电流过大的原因可能是用电器的总功率过大
C．乙电路中输电线电流过大的原因是短路
D．乙电路中输电线电流过大会烧毁灯泡
12．如图甲所示电路，电源电压保持不变。电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（ ）
A．电源电压为4V
B．小灯泡的额定功率为0.75W
C．滑动变阻器取值范围是3Ω﹣30Ω
D．整个电路消耗的最大功率为2W
13．如图所示，电源电压保持不变，R1为定值电阻，小灯泡L的电阻不随温度变化，下列说法正确的是( )
A．只闭合S1，滑片P向右滑动，电压表示数变大，电流表示数变小
B．S1、S2、S3都闭合时，电路总功率最小
C．滑片P置于最左端，先闭合S1，再闭合S2，电压表无示数，电流表示数变大
D．只闭合S1，滑片P向左滑动，电压表示数的变化量与电流表示数的变化量的比值等于R1
三、填空题（本大题共5小题，共10分）
14．如图所示我国用长征火箭发射“嫦娥”卫星．
（ 1） 长 征 火 箭 加 速 上 升 过 程 中 ， “ 嫦娥 ” 卫 星 的 机 械 能 将______，以火箭为参照物，“嫦娥”卫星是_____的．
（ 2） 如 图 所 示 “ 嫦娥 ” 卫 星 在 太 空 张 开 “ 翅膀 ” 是 为 了 接 收______能，这属于_____（填“可再生”或“不可再生”）能源
（ 3）“ 嫦娥” 卫星携带的探测仪器随地理位置的改变其质量______，它们科学探测得到的图像和数据是通过_____传递到地球的．
（4）“嫦娥”卫星绕月飞行时在遭遇月食（没有太阳光照射）期间，卫星表面温度会急剧下 降，这是通过_____的方式改变物体的内能．
15．如图所示为一种自制简易密度计，它是在木棒的一端缠绕一些铜丝做成的，用它来测量液体密度时，该密度计在被测液体中_______（选填“悬浮”、“漂浮”或“沉底”）．将其分别放入装有液体密度为ρ1和ρ2的两个烧杯中，可以判断：ρ1_____ρ2，密度计所受浮力F浮1_____F浮2（均选填“＜”、“＝”或“＞”）
16．声音是由物体的振动而产生的，并以波的形式向四周传播。实验中，小方将音叉发出的声音输入示波器，观察到示波器的波形如图所示，则发生变化的是____________（选填“响度”“音调”或“音色”）。
17．著名的_____实验证明了大气压强是很大的，测量大气压强的仪器是_____，教学楼顶层大气压比地面大气压_____（选填“高”或“低”）。
18．小明坐在天津到北京的动车上，透过车窗看到路边的树木向后移动，他是以_____为参照物；该车仅用30min跑完120km的全程，其平均速度为_____km/h．
四、计算题（本大题共3小题，共29分）
19．如图所示,灯泡L标有“8V 4W”的字样,当开关S闭合,滑片P在中点时,电压表的示数为4V,灯泡正常发光(假定灯泡电阻不随温度变化而变化).
求：(1)灯泡的电阻；该电路的电源电压；此电路工作时的最小功率值.
20．如图所示，体积为V＝200cm3的木块在绳子拉力F＝0.8N的作用下完全浸没在水中（g＝10N/kg，ρ水＝1.0×103kg/m3，绳子重力不计）．求：
（1）木块此时受到浮力．
（2）木块的重力．
21．如图所示，体重为600 N的小林在跑步机上锻炼身体．他每只脚与跑步机的接触面积是125 cm2，设他在跑步机上以5 m/s的速度匀速跑动30 min，跑步的总动力为40 N．求：
他在这段时间内相当于跑了多少路程？在跑步过程中小林对跑步机的压强为多大？他在这段时间内做了多少功？他在这段时间内做功的功率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，杠杆在力F1的作用下处于静止状态，请画出力F1的力臂l1。
（______）
23．根据下列电路图连接实物图连接．
六、实验探究题（本大题共3小题，共15分）
24．如图表示小明和小丽在做平面镜成像的实验：
（1）用玻璃板代替平面镜的目的是：_____。
（2）结果表明点燃的蜡烛所在位置A点与它在平面镜中所成像的位置B点到平面镜的距离_____，且A点与B点的连线与镜面_____。
25．用伏安法测电阻，实验电路如图甲所示；
（1）连接电路时，开关应该是_____的。
（2）大山同学在实验中的某次测量，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为_____Ω。
（3）根据甲的电路图，用笔代替导线，把丙图的实物图连接完整，要求导线不能交叉。
（_________）
（4）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，大山利用剩下的器材测出Rx，电路如图丁。
实验过程：
①将滑片移至最右端，测出此时的电流I1，
②将滑片移至最左端，测出此时的电流I2，则Rx＝_____。
26．小明同学在海边游玩时拾到了一大一小两块的鹅卵石（鹅卵石吸水忽略不计）。
小明用天平和量筒测量小块鹅卵石的密度。小明进行了下列实验步骤：
①向量筒中倒进V1=38cm3的水；
②用调节好的天平测出鹅卵石的质量m；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2。
他采用正确的实验步骤顺序为______（填选项前的字母）。如图甲所示，小明在调节天平横梁平衡过程中的操作错误是________。小明纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，由图丙可知鹅卵石的体积，通过计算鹅卵石的密度为______g/cm3。鹅卵石磨损后，它的密度将______（选填“变大”、“变小”或“不变”）。若小明在图丙中读数时视线俯视，所测得鹅卵石的密度将______（选填“偏大”、“偏小”或“不变”）。为测出无法放入量筒的大鹅卵石的密度，小明设计了如下步骤：
①先用天平测出鹅卵石的质量m；
②在烧杯中放入适量的水如丁图所示，用天平测出总质量m1；
③将鹅卵石浸没在烧杯的水中如图戊所示，并在水面处做一标记后，再将鹅卵石从水中取出；
④向烧杯中加水到标记处如己图所示，再用天平测出此时水和烧杯的总质量m2；
⑤设水的密度为ρ水，鹅卵石密度的表达式：ρ石＝_______。
⑥若步骤③中取出鹅卵石时会带走一些水，小明所测的鹅卵石密度______（选填“大于”、“小于”或“等于”）真实鹅卵石密度
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
月球遮住太阳的一部分形成的日食叫日偏食，属于光的直线传播现象，
A、通过放大镜看到的“字”，变大了，属于凸透镜成像，是由于光的折射形成的。故A不符合题意；
B、从岸上看到水中的“鱼”，是鱼儿反射的光线通过水和空气折射进入人的眼睛，因此看到鱼儿在水中游动属于光的折射现象。故B不符合题意；
C、路灯下人在地面上的“影子”是光沿直线传播形成的，故C符合题意；
D、在平面镜前看到镜中的“自己”，属于平面镜成像，是由于光的反射形成的，故D不符合题意。
2、D
【解析】
由图可知，一束来自远处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，说明该同学患的是远视眼，远视眼看近处的物体，像成在视网膜的后方，用凸透镜矫正，光线会聚能力增强，使成像靠前落在视网膜上，能看清物体。故选D。
3、A
【解析】
观察轮子部分构造可知，溜冰时磁环随轮周转动，相当于金属线圈做切割磁感线运动，电路中产生感应电流，使二极管发光，属于电磁感应现象；
A、发电机是根据电磁感应现象制成的，故A正确；
B、电磁起重机利用的是电流的磁效应，故B错误；
C、电铃利用的是电流的磁效应，故C错误．
D、电风扇中有电动机，利用的是磁场对电流的作用；故D错误．
4、D
【解析】
A．用相同的力将质量不同的两个物体沿力的方向移动相同的距离，根据W=Fs可知所做的功相同，故A错误．
B．吊车吊着重物使其沿水平方向匀速移动过程中，由于在重力方向上没有通过距离，所以吊车对重物不做功，故B错误．
C．运动员举着杠铃在空中停留的时间内，没有在力的方向上通过距离，所以对杠铃不做功，故C错误．
D．足球在水平地面上滚动时，在重力方向上没有通过距离，重力对足球没有做功，故D正确．
5、A
【解析】
A、热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到。故A正确；
B、电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作。故B错误；
C、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，利用了凹透镜的发散的作用，用凹透镜矫正。故C错误；
D、制造飞机常用铝合金材料的密度较小，制造的飞机自身质量较小。故D错误。
6、C
【解析】
这个电路为串联电路，电压表测电源电压，所以不管滑片如何移动，电压表的示数不变．滑动变阻器的滑片向上滑动，其阻值增大，电路总阻值R总=R滑+R灯，所以R总阻值也增大，根据欧姆定律可知总电压不变，总电阻增大，总电流I减小，由P=UI可知电路消耗的总功率变小；通过灯泡的电流减小，灯泡两端的电压也减小，由电功率的计算公式P=UI可知灯泡实际功率P灯减小，灯泡变暗，故选C．
7、D
【解析】
A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联，由P=可得，小灯泡电阻：
RL==6Ω，
由P=UI可得小灯泡正常发光时的电流：
I==0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
Rmin===6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω，故A错误；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
Imax==0.5A，
电路消耗最大功率：
Pmax=UImax=6V×0.5A=3W，
故B错误；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
I1==0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则
I2==0.3A，
则干路上的电流
Imin=I1+I2=0.2A+0.3A=0.5A，
电路消耗的总功率最小值
Pmin=UImin=6V×0.5A=3W，
故C错误；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
R总==10Ω，
滑动变阻器与R0并联，则：
=+，
即：
=+，
解得：
R滑=15Ω，
故D正确。
故选D．
8、D
【解析】
A、炭粒话筒的作用是通过声音的振动引起炭粒电阻的变化，把声音信号转换成变化的电流，故A错误； B、听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同，这样才能保证声音不会“失真”，故B错误； C、听筒是把强弱变化的电流通过磁场对电流的作用转化成声音的信号的，铁膜听筒的原理相当于电动机，故C错误； D、读图可知，话筒膜片从图示位置左移时，变阻器接入电路的电阻变大，则电路中电流变小，右侧电磁铁的磁性减弱，对铁膜听筒的吸引力变小，所以对方听筒膜片应会右移，故D正确． 故选D．
点睛：（1）话筒把声信号转换成电信号，听筒将电信号转换成声信号；二者的频率相同；（2）电话的听筒是把强弱变化的电流通过磁场对电流的作用转化成声音的信号的；（3）根据话筒中变阻器的滑片位置变化，判断电路中电流的变化，再确定电磁铁的磁性变化，从而做出判断。
9、B
【解析】
A．夜间人的体温比周围环境的温度高，人辐射的红外线比它们强，人们根据这个原理制成了夜视仪，故A错误；
B．由于电磁波可以传递信息，所以，舰载机与航母之间是通过电磁波联系的，故B正确；
C．舰艇上安装的声呐能发出超声波，靠这种波的回声来确定目标和距离，故C错误；
D．舰载机飞向航母时，飞机的高度减小，质量不变，重力势能减小，故D错误．
10、D
【解析】
试题分析：光线是在同种均匀介质中传播的，并底之蛙，所见甚小，所以是光沿直线传播现象，故A不符合题意；要使冰块能会聚太阳光取火，必须让其冰块能使光线会聚，而凸透镜对光线有会聚作用，属于光的折射，故B不符合题意；海市蜃楼是一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的；故C不符合题意；因为平静的水面可以当做平面镜，而水中月就是月亮在平面镜中的像，镜中花也是花在平面镜中的像，所以“水中月”和“镜中花”都属于光的反射．故D符合题意；故应选D．
【考点定位】光现象
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．
【详解】
家庭电流中电流过大的原因有：短路和总功率过大，
图甲：用电器并联，总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，则电流会过大；故B正确；
并联时，用电器之间互不影响，故A错误；
图乙：金属丝将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大，故C正确；
当短路时，电流不会流经灯泡，灯不会烧坏，故D错误．
故选BC．
12、ACD
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流；
（1）滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，根据串联电路的电压特点求出电源的电压；
（2）当R接入电路中的电阻变大时，其分得的电压变大，电路中的电流变小，据此判断出图乙对应的电压表为V2，根据欧姆定律求出变阻器接入电路中的电阻；由图乙可知电路中的电流最大时电压表V2的示数，根据串联电路的电压特点求出V1的示数，然后与电压表的量程判断出此时灯泡应正常发光达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，根据欧姆定律求出变阻器接入电路中的最小阻值，根据P=UI求出灯泡的额定功率和电路消耗的最大功率。
【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1 测L两端的电压，电压表V2 测R两端的电压，电流表测电路中的电流。
根据题意知道，当滑动变阻器的滑片P在某点时，电压表V1 、V2 的示数之和为4V，由串联电路的电压特点知道，电源的电压是4V，故A正确；
由电路图知道，在保证电路各元件安全的最大范围内，当R接入电路中的电阻变大时，其分得的电压变大，即电压表V2 的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表，且电路中的最小电流是I小 =0.1A时，电压表的最大示数是3V， 由知道，滑动变阻器接入电路中的最大阻值是：；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大 =0.5A时，电压表V2 的示数是U2小 =1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：，所以滑动变阻器取值范围是3Ω～30Ω，故C正确；
此时灯泡两端的电压是：UL =U-U2小=4V-1.5V=2.5V，
灯泡的额定功率是：PL =UL I大 =2.5V×0.5A=1.25W，故B错误；
电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确。
故选ACD。
本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度。
13、ACD
【解析】
由电路图知道，若只闭合S1 ，则R1 和变阻器的串联，电流表测量电路的电流，电压表测量的是滑动变阻器两端电压，当滑片P向右滑动时，接入电路的电阻变大，电流减小，滑动变阻器分担的电压变大，则电压表示数变大，电流表示数变小，故A正确；
若S1、S2、S3 都闭合时，则R1与L并联，滑动变阻器被短路，由并联电路总电阻最小及P=U2/R知道，在电压不变的情况下，电阻越小，功率越大，所以电路总功率最大，故B错误；
当滑片P置于最左端时，变阻器不接入电路中，先闭合S1 ，再闭合S2 ，此时R1与L并联，电压表测量的是变阻器两端电压，所以电压表示数为0，电流表测量总电流，所以电流表示数变大，故C正确；
当只闭合S1时，则R1 和变阻器的串联，电压表测量的是滑动变阻器两端电压，由串联电路的电压特点知道，滑片P向左滑动，电压表示数的变化量等于电阻R1 两端电压示数的变化量，设电压变化前后，电路中的电流分别是I1、I2，由于滑片P向左滑动，接入电路的电阻减小，则电流增大，此时电压表的变化量是：△U=I2 R1 -I1 R1 =（I2-I1 ）R1 =△IR1，即△U/△I=R1 ，所以，电压表示数的变化量与电流表示数变化量的比值等于定值电阻R1，故D正确，故选ACD．
三、填空题（本大题共5小题，共10分）
14、变大 静止 太阳 可再生 不变 电磁波 热传递
【解析】
（ 1）长 征 火 箭 加 速 上 升 过 程 中，速度加快，高度增加，即动能和重力势能都增大，即机械能增大．以火箭为参照物，火箭和“嫦娥”卫星没有发生位置的变化，“嫦娥”卫星是静止的．
（2）“ 嫦娥 ” 卫 星 在 太 空 张 开 “ 翅膀 ” 是为了接受太阳能，这是可再生能源．
（3）质量不随位置的改变而改变，所以“ 嫦娥” 卫星携带的探测仪器质量不变；电磁波可以在真空中传播，所以科学探测得到的图像和数据是通过电磁波传到地面．
（4）没有太阳光照射时的卫星表面的温度会急剧下降，即其质量不变，温度降低，内能减小，这是通过热传递的方式改变物体内能的．
15、漂浮 ＜ =
【解析】
密度计放在两种液体中都漂浮，根据漂浮条件可知，密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G，即：
F浮1=F浮1=G，
由图知密度计排开液体的体积V排1＞V排1，由阿基米德原理F浮=ρ液V排g可知，密度计排开甲液体的体积大，所以甲液体的密度小，即ρ1＜ρ1．
16、响度
【解析】
由示波器的波形图可知，物体振动的快慢是不变的，但振动的幅度逐渐变小，所以声音的响度变小。
17、马德堡半球气压计低
【解析】
著名的马德堡半球实验有力地证明了大气压的存在，且能体现出大气压的数值是很大的；
测量大气压强的仪器是气压计；
由于气压随高度的增加而减小，故教学楼顶层大气压比地面大气压比地面大气压要低。
18、动车；240
【解析】
(1)以火车为参照物，路边的树木相对与火车发生了位置的变化，所以他是以火车为参照物．(2)t＝30min＝0.5h，v＝＝240km/h.
点睛：判断物体是运动还是静止需要选择一个参照物，若物体相对于参照物的位置发生变化，物体是运动的，否则就是静止的．知道从任丘到北京用的时间和路程，利用速度公式求火车全程的平均速度．
四、计算题（本大题共3小题，共29分）
19、（1）16Ω；（2）12V；（3）4.5W
【解析】
（1）灯泡L标有“8V 4W”的字样，根据得灯泡的电阻为：
；
（2）如图电路，当滑片P在中点时，滑动变阻器的一半R′与灯泡串联，电压表测变阻器两端的电压，即滑动变阻器两端的电压为：4V；
因为灯泡正常发光，即；
所以电源电压：
；
根据得灯泡正常发光时的电流为：
；
此时滑动变阻器接入电路的电阻为：
则滑动变阻器最大阻值为：
；
（3）根据知，当电阻最大时，功率最小；
当滑动变阻器最大阻值接入电路时，电阻最大为：
所以电路消耗的最小功率为：
．
重点是电功率的计算，牢记公式，此公式在计算电功率时用的非常多，另外要熟练应用串联电路的电压和电流特点，结合公式即可正确解题．
20、（1）2N（2）1.2N
【解析】
（1）木块的体积：，
木块完全浸没在水中，则，
木块此时受到浮力： ．
（2）木块在绳子拉力的作用下静止在水中，受到竖直向下的重力和拉力、竖直向上的浮力作用；所以，则木块的重力： ．
答：（1）木块此时受到浮力为2N．
（2）木块的重力为1.2N．
21、 (1) 9 km；(2) 4.8×104 Pa；(3) 3.6×105 J；(4) 200 W
【解析】
(1)由v＝s/t得：他在这段时间内相当于跑的路程为s＝vt＝5 m/s×30×60 s＝9000m＝9km；(2) 在跑步过程中小林对跑步机的压强p＝F/S＝G/S＝600N/0.0125m2＝4.8×104 Pa；(3) 他在这段时间内做功W＝Fs＝40 N×9 000 m＝3.6×105J；(4) 他在这段时间内做功的功率P＝W/t＝3.6×105J/1800s＝200 W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
反向延长F1作用线，过支点O作F1作用线的垂线段L1，即为F1的力臂，如下图：
23、
【解析】
试题分析：根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．
解：根据电流流向法，先从正极出发依次串联开关S3、开关S2、灯泡L2回到负极，然后开关S1和灯泡L1串联以后，把灯泡L1的右端与开关S2的右端相连、开关S1的左端和灯泡L2的左端相连即可，如下图所示：
【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．
六、实验探究题（本大题共3小题，共15分）
24、便于确定像的位置 相等 垂直
【解析】
（1）实验时选择透明的玻璃板代替平面镜，这样能同时观察到像和代替蜡烛A的蜡烛B，便于确定像的位置。
（2）平面镜成像时，物像连线与镜面垂直，物像到平面镜的距离相等。
25、断开8
【解析】
（1）为了保护电路，在连接电路时开关应该处于断开状态；
（2）由图乙可知，电压表选用小量程，分度值为0.1V，小灯泡两端的电压U＝2.4V；
电流表选用小量程，分度值值为0.02A，通过小灯泡的电流I＝0.3A，
由I＝可得，此时待测电阻的阻值：
Rx＝＝＝8Ω；
（3）根据电路图知：开关、电阻、电流表、滑动变阻器串联在电路中，电压表与电阻并联，根据图乙知电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器一上一下的接，如图所示：
（4）如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，实验电路图已设计如图丙所示，实验过程：
①测量时，先将滑片移至最右端，测出此时的电流I1，则电源电压：U＝I1Rx
②将滑片移至最左端，测出此时的电流I2，
根据欧姆定律和串联电路电压的规律，则电源电压：U＝I2Rx+I2R。
因电源电压保持不变，所以I1Rx＝I2Rx+I2R，
则Rx的表达式为：Rx＝。
26、②①④③（①②④③） 游码没有放到标尺左端的零刻度线处 2.66 不变 偏小 mρ水/（m2- m1） 等于
【解析】
（一）（1）根据题意知道，测量鹅卵石的密度时，需要分别测量出鹅卵石的体积和质量，然后计算鹅卵石的密度，故实验的步骤是：②①④③或①②④③；
（2）托盘天平使用时，首先要调节横梁平衡，在调节横梁平衡前，要用镊子将游码移到标尺左端的零刻度线处，而在图甲中调节横梁平衡的过程中，游码仍在标尺的中间，没有移到标尺左端的零刻线处；
（3）由图乙知道，标尺的分度值为0.2g，砝码的质量为20g、5g，游砝所对的刻度值为1.6g，则鹅卵石的质量是：m=20g+5g+1.6g=26.6g，根据题意知道，向量筒中倒进V1=38cm3的水，由图丙知道，放入鹅卵石后的总体积为48cm3 ，故石子的体积是：V=25cm3 -38cm3 =10cm3 ，由 知道，鹅卵石的密度是：=2.66 g/cm3；
（4密度是物质的属性，与质量和体积无关，所以鹅卵石磨损后，它的密度将保持不变；
（5）量筒读数时，视线与液面底部相平，若如图丙视线俯视，则读数比实际偏大；由知道，m不变，V偏大，则所测得鹅卵石的密度将偏小。
（二）由②③④知道，与鹅卵石同体积的水的质量是：m′=m2- m1，由知道，此质量的水的体积是： ，即鹅卵石的体积是：，故鹅卵石密度的表达式： ；由于步骤③中取出鹅卵石时会带走一些水，但向烧杯中加水时，仍到标记处，所以没有影响体积的测量，故小明所测的鹅卵石密度等于真实鹅卵石密度。
