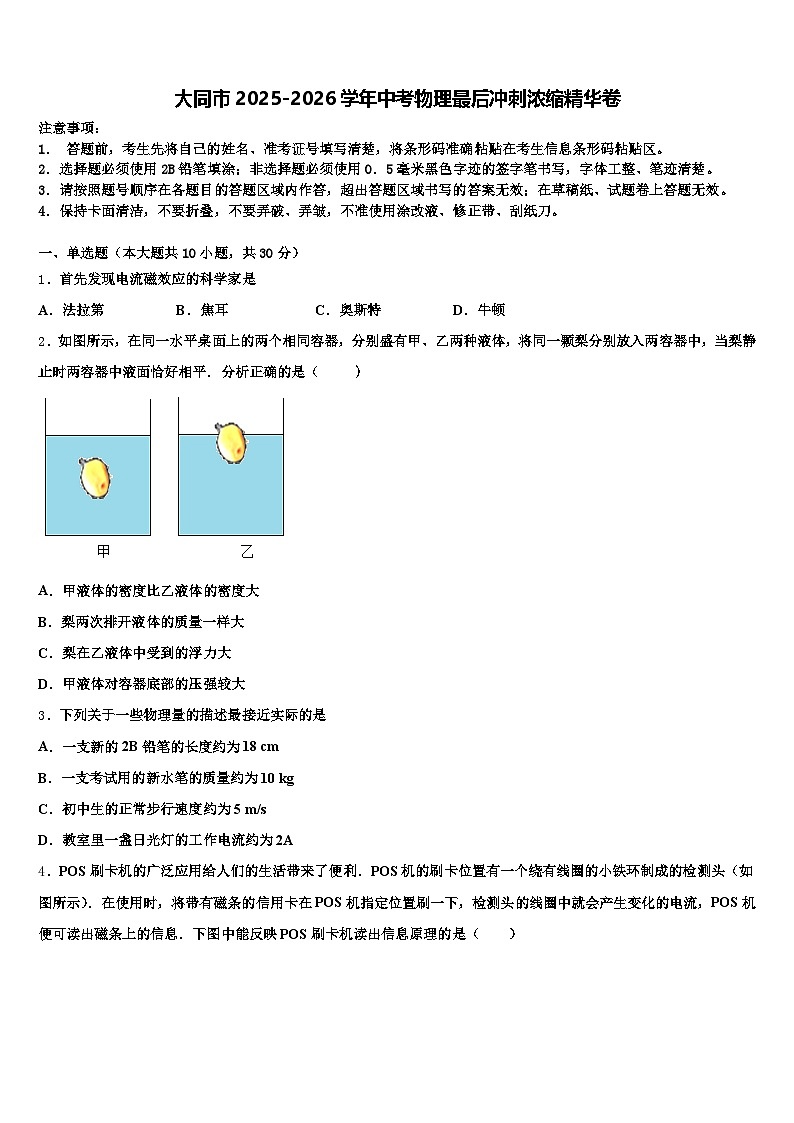

大同市2025-2026学年中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份大同市2025-2026学年中考物理最后冲刺浓缩精华卷（含答案解析），共16页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．首先发现电流磁效应的科学家是
A．法拉第B．焦耳C．奥斯特D．牛顿
2．如图所示，在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，将同一颗梨分别放入两容器中，当梨静止时两容器中液面恰好相平．分析正确的是（ ）
A．甲液体的密度比乙液体的密度大
B．梨两次排开液体的质量一样大
C．梨在乙液体中受到的浮力大
D．甲液体对容器底部的压强较大
3．下列关于一些物理量的描述最接近实际的是
A．一支新的2B铅笔的长度约为18 cm
B．一支考试用的新水笔的质量约为10 kg
C．初中生的正常步行速度约为5 m/s
D．教室里一盏日光灯的工作电流约为2A

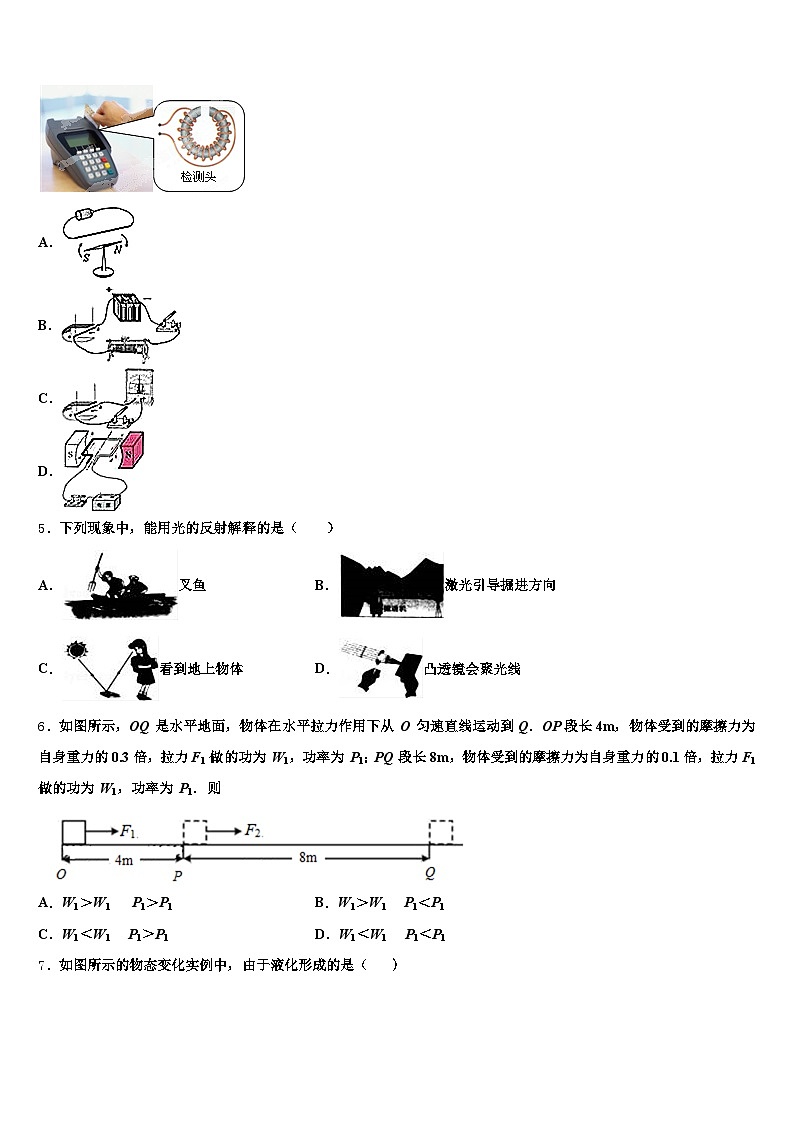

4．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（ ）
A．
B．
C．
D．
5．下列现象中，能用光的反射解释的是（ ）
A．叉鱼B．激光引导掘进方向
C．看到地上物体D．凸透镜会聚光线
6．如图所示，OQ 是水平地面，物体在水平拉力作用下从 O 匀速直线运动到Q．OP段长4m，物体受到的摩擦力为自身重力的0.3倍，拉力F1 做的功为 W1，功率为 P1；PQ 段长8m，物体受到的摩擦力为自身重力的0.1倍，拉力F1 做的功为 W1，功率为 P1．则
A．W1＞W1 P1＞P1B．W1＞W1 P1＜P1
C．W1＜W1 P1＞P1D．W1＜W1 P1＜P1

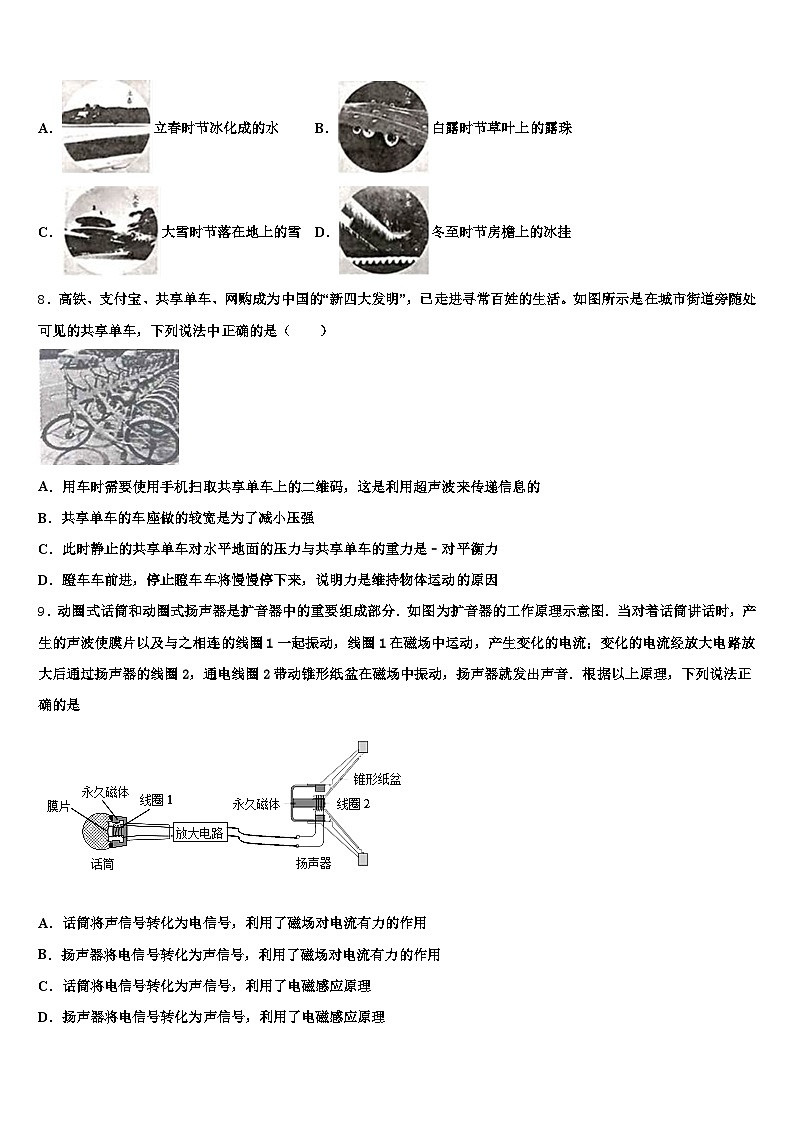

7．如图所示的物态变化实例中，由于液化形成的是（ ）
A．立春时节冰化成的水B．白露时节草叶上的露珠
C．大雪时节落在地上的雪D．冬至时节房檐上的冰挂
8．高铁、支付宝、共享单车、网购成为中国的“新四大发明”，已走进寻常百姓的生活。如图所示是在城市街道旁随处可见的共享单车，下列说法中正确的是（ ）
A．用车时需要使用手机扫取共享单车上的二维码，这是利用超声波来传递信息的
B．共享单车的车座做的较宽是为了减小压强
C．此时静止的共享单车对水平地面的压力与共享单车的重力是﹣对平衡力
D．蹬车车前进，停止瞪车车将慢慢停下来，说明力是维持物体运动的原因
9．动圈式话筒和动圈式扬声器是扩音器中的重要组成部分．如图为扩音器的工作原理示意图．当对着话筒讲话时，产生的声波使膜片以及与之相连的线圈1一起振动，线圈1在磁场中运动，产生变化的电流；变化的电流经放大电路放大后通过扬声器的线圈2，通电线圈2带动锥形纸盆在磁场中振动，扬声器就发出声音．根据以上原理，下列说法正确的是
A．话筒将声信号转化为电信号，利用了磁场对电流有力的作用
B．扬声器将电信号转化为声信号，利用了磁场对电流有力的作用
C．话筒将电信号转化为声信号，利用了电磁感应原理
D．扬声器将电信号转化为声信号，利用了电磁感应原理
10．装有不同液体的甲、乙两烧杯，放入两个完全相同的物体，当物体静止后两烧杯中液面恰好相平，如图所示．液体对甲、乙两烧杯底部的压强分别是、，液体对两物体的浮力分别是、，下列判断正确的是
A．，B．，
C．，D．，
二、多选题（本大题共3小题，共12分）
11．在“探究凸透镜成像规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。则下列说法不正确的是
A．此时蜡烛在光屏上成倒立、放大的实像
B．照相机应用了这一成像规律
C．蜡烛燃烧一段时间后，光屏上的像会向下移
D．蜡烛不动，将透镜移至30cm处，移动光屏可能得到倒立的清晰的像
12．图是中国科技馆“双圆锥体上滚”的实验．实验时，将双圆锥体轻轻放在倾斜轨道低端A，放手后看到双圆锥体自动向轨道高端B滚去．分析实验现象时同学们认为：双圆锥体上滚是错觉，不可能自动从A端向B端运动．又经测量证明：双圆锥体从A端向B端运动的过程中，双圆锥体的重心在下降．根据以上信息，下列说法中正确的是
A．双圆锥体从A端向B端运动的过程中，双圆锥体具有动能
B．双圆锥体从A端向B端运动的过程中，双圆锥体所受重力做功
C．双圆锥体从A端向B端运动的过程中，双圆锥体的重力势能增加
D．双圆锥体从A端向B端运动的过程中，双圆锥体所受合力一定为零
13．很多动物为了适应自身的生存环境，进化时符合一定的物理规律，下列说法中正确的是
A．鸟的翅膀上部是向外凸起的流线型，可以获得升力便于飞行
B．鱼类靠“鱼鳔”像潜水艇一样来改变自身的重力，实现上浮和下沉
C．壁虎的脚掌上有许多“吸盘”，利用大气压使其不会从天花板上掉下来
D．骆驼具有宽大的脚掌，可以减小对沙漠的压力而不会下陷
三、填空题（本大题共5小题，共10分）
14．民间魔术……油锅捞钱的秘密是，锅上层是油，下层放的是和油相比，密度较____（选填“大”或“小”）、沸点较____（选填“高”或“低”）的液体．
15．如图是小丽在上海科技馆静电台上体验“怒发冲冠”游戏时的情景．小丽用手接触带电金属球后，她的头发就带上了_____(选填“同种”或“异种”)电荷，因而竖起张开．由于小丽脚下的台子是_____(选填“导体”或“绝缘体”)材料，此时小华身体电压虽然有20万伏左右，但没有电流经过人体，所以不会发生触电事故．
16．三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了_____。近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将_____（选填“减小”或“增大”或“不变”）。
17．把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．
18．在如图1所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的指针如图2所示，R2两端电压为______V，R1：R2=______，当开关S断开，甲、乙均为电流表时，甲、乙两表示数之比为______．
四、计算题（本大题共3小题，共29分）
19．如图所示，用一根细绳竖直向上拉着一个重为G的物体，该物体没有离开水平地面且保持静止状态．
（1）如甲图所示，已知细绳对物体的拉力的大小为，如果，请推导并证明物体对地面的压力；
（2）如图乙所示，将细绳竖直系在质量不计的杠杆A端，O为杠杆的支点，已知，如果物体重量为50N，要使地面对物体的支持力为10N，则应在杠杆B端竖直向下施加多大的拉力才能使杠杆保持水平平衡？
20．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。
（1）当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？
（2）太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？
（3）若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
21．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表1 所示．对该汽车做测试，只调整轮胎气压，测得单个轮胎数据如表2所示：
表1
表2
（每次单个轮胎对地压力不变）
（1）求单个轮胎对地的压力为多少？
（2）根据表2，要减小空车停在水平路面时的对地压强，提出可行的方法
（3）某次道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动车向轮胎输送，此时内燃机和电动机共同驱动车辆前进．求：
①在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？
②在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，q汽油=4.6×l07J/kg，ρ汽油=0.7×l03kg/m3）
五、作图题（本大题共2小题，共4分）
22．.请根据给出的入射光线AO画出反射光线OB,并标出反射角的大小。
（__________）

23．如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）
六、实验探究题（本大题共3小题，共15分）
24．用图甲所示的装置对冰进行加热，并且每隔相同的事件记录一次温度计的示数，同时观察物质的状态，图乙和图丙中有一幅是根据实验记录的数据绘制而成的，回答下列问题：
冰属于____（选填“晶体”或“非晶体”）．在图像中AB阶段物质处于_____状态（选填“固体”、“液化”或“固液共存”），熔化时间经历_____min.图乙和图两中CD段正确的是______，若CD与AB对应的物质的比热容分别是c1和c2，则正确的图中cl：c2=______
25．如图所示为“测量金属块的密度”的实验．
(1)在测量金属块的质量时，将 50g的砝码放在右盘中，此时指针仍偏在刻度盘中央的左侧； 当又向右盘中加入 5g的砝码后，指针偏到了刻度盘中央的右侧，接下来的操作是_________ ．天平调整平衡后，右盘中砝码的质量和游码的位置如图甲所示，则被测金属块的质量为__________g．
(2)在量筒中加入40mL的水，将金属块浸没在水中，水面位置如图所示，测得的金属块的密度为___kg/m1．
(1)同组同学突然发现，测量金属块体积时因放入水中速度较快而导致金属块上有很多气泡，测量后的密度相对于参考值来说__________(选填“偏小”或“偏大”)．
26．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔线代替导线，在图甲中把电路连接完整___________
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______（选填“A”、“B”、“C”或“D”）
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是______________．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测___（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 法拉第发现了电磁感应现象，不是首先发现电流磁效应的物理学家，故A错误；
B.焦耳发现了焦耳定律，故B错误；
C. 奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故C正确；
D.牛顿建立了三大力学定律和发现了万有引力；故D错误．
2、B
【解析】
AD．梨在甲中悬浮，则ρ甲＝ρ梨，梨在乙中漂浮，则ρ乙＞ρ梨，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p＝ρ液gh可知，乙液体对容器底的压强大，故AD错误；
BC．梨在甲中悬浮，则F浮甲＝G梨；梨在乙中漂浮，则F浮乙＝G梨，比较可知F浮甲＝F浮乙，即梨受到的浮力一样大，故C错误，根据F浮＝G排＝m排g可得，m排甲＝m排乙，故B正确。
故选B。
3、A
【解析】
A.一支新的2B铅笔的长度约为18cm，故A符合题意；
B.一支考试用的新水笔的质量约为100g，故B不符合题意；
C. 中学生步行的速度在4km/h=4×m/s≈1m/s左右．故C不符合实际；
D. 普通日光灯的额定功率在40W左右,正常发光的电流约I==≈0.2A.故D不符合实际．
4、C
【解析】
A．如图反映电流周围存在着磁场．A选项错误．
B．如图电路中有电源，是通电导体在磁场中受力运动．B选项错误．
C．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项．C选项正确．
D．如图电路中有电源，是通电导体在磁场中受力运动．D选项错误．
5、C
【解析】
A、鱼在水中，而人在船上，则来自鱼的光线需要从水中射向空气中进入人眼，此时光线就会发生折射，折射光线进入人眼，人看到的是鱼的虚像，由于虚像的位置比鱼的位置要高，所以我们要瞄准看到的鱼的下方去叉；与题意不符；
B、由图可知，激光引导掘进方向是利用了光的直线传播，由于光是沿直线传播的，所以光引导的掘进方向也是直的；与题意不符；
C、看到地上物体是由于光的反射，反射光线进入眼睛．符合题意；
D、凸透镜会聚光线是由于光的折射．与题意不符；
6、C
【解析】
由图知，OP段的路程=4m，PQ段的路程=8m，OP段拉力F1做的功为：W1=F1s1=0.3G×4m，PQ段拉力F1做的功为：W1=F1=0.1G×8m，比较可知，W1W1；物体在水平拉力作用下从O匀速直线运动到Q，所以，物体在OP段和PQ段速度相同，又因为F1>F1，根据P== =Fv可知，P1>P1。故ABD错误，C正确。
7、B
【解析】
A. 立春时节冰化成的水，即固态变为液态的过程，是凝固现象，故A不符合题意；
B. 白露时节草叶上的露珠，是水蒸气遇冷液化形成的小水珠，故B符合题意；
C. 大雪时节落在地上的雪，雪是水蒸气遇冷凝华形成的，故C不符合题意；
D. 冬至时节房檐上的冰挂，是水凝固而变成冰，故D不符合题意；
故选B．
点睛：物质通常存在三种状态，物质由一种状态变为另一种状态的过程，叫物态变化，总共有六种变化过程，像这类的题目，只要记清楚物态变化过程即可正确解题．
8、B
【解析】A、用车时需要使用手机扫取共享单车上的二维码，这是利用电磁波传递信息的，故A错误；B、车坐垫做的较宽，是在压力一定时，通过增大受力面积来减小压强；故B正确；C、共享单车对水平地面的压力与共享单车的重力没有作用在同一物体上，故不是平衡力，故C错误；D、停止瞪车车将慢慢停下来，原因是电动车受到阻力作用。说明力是改变物体运动状态的原因，故D错误。故选：B。
点睛：（1）根据电磁波的应用分析；（2）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强；（3）据平衡力的条件判断即可；（4）物体的运动不需要力来维持，力是改变物体运动状态的原因。
9、B
【解析】
AC．对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故AC错误；
BD．对于扬声器，变化的电流经放大器放大后，通过扬声器的线圈，由于通电导线在磁场中受力的作用，故能使线圈在磁场中受力来回振动，带动纸盆也来回振动，扬声器就能够发声了，即将电信号转化为声信号，是利用磁场对电流力的作用的原理，故B正确，D错误。
故选B。
10、A
【解析】
两物块完全相同，在甲中漂浮，在乙中悬浮，它们在液体内都是静止的，故受力平衡，即浮力都等于物体的重力；∴F甲=F乙，由于物体在甲中浸入液面的体积比乙中的小，故由F浮=ρ液gV排得：ρ甲>ρ乙，∵p=ρ液gh，由于液面高度相同，∴p甲>p乙．故A正确，BCD错误．
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
根据题中“在“探究凸透镜成像规律”实验中……，下列说法不正确的是”可知，本题考查凸透镜成像的规律。根据实验的探究过程及成像规律的应用进行分析判断。
【详解】
A．由图可知，此时的像距大于物距，成倒立、放大的实像，故A正确。
B．照相机是根据凸透镜成倒立、缩小的实像的原理制成的，故B不正确。
C．蜡烛燃烧一段时间后变短，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的位置向上移动，故C不正确。
D．由图可知，物距为30cm，此时f＜30cm＜2f，则15cm＜f＜30cm；蜡烛不动，将透镜移至30cm处，此时的物距为10cm，小于焦距，成虚像，所以光屏上不能承接到像，故D不正确。
12、AB
【解析】
A．双圆锥体是运动的，所以双圆锥体具有动能，故A正确；
B．双圆锥体从A端向B端运动，B端比A端高，所以双圆锥体所受重力做功，故B正确；
C．双圆锥体从A端向B端运动的过程中，重心越来越低，双圆锥体的质量没变，所以双圆锥体的重力势能增加，故C错误；
D．双圆锥体从A端向B端运动的过程中，没有说明它的运动状态如何，所以双圆锥体所受合力不一定为零，故D错误．
13、AC
【解析】
A. 鸟的翅膀上部是向外凸起的流线型，在翅膀上方的空气流速快压强小，在翅膀下方的空气流速慢压强大，便形成向上的升力，故A正确．
B. 鱼在水中是靠鱼鳔来改变自身的体积从而改变浮力来实现上浮和下沉．潜水艇是靠改变自身的重力，实现上浮和下沉，故B错误．
C. 壁虎的脚掌上有许多“吸盘”，外界大气压把吸盘压在天花板上，从使其在天花板上也不会掉下来，故C正确；
D. 骆驼能在沙漠自如行走，是因为它的脚掌面积很大，在压力一定时减小了骆驼对地面的压强，从而不会陷入沙漠中．故D错误．
三、填空题（本大题共5小题，共10分）
14、大 低
【解析】
因为把沸点低的液体和油放在一起时，油的密度小就会漂在液体的上面，当对它们加热时，下层沸点低的液体沸腾时，油并未沸腾，温度相对较低，故魔术师可以油锅捞钱而不造成伤害。
15、同种 绝缘体
【解析】
小丽用手接触带电金属球后，她的头发就带上了同种电荷，因而竖起张开；由于小华脚下的台子是绝缘材料，此时小华身体电压虽然有20万伏左右，但没有电流经过人体，所以不会发生触电事故。
16、地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线 增大
【解析】
稍长些的脚是把用电器的外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全。原因是：地线插人插座时外壳先接地线，拔出插座时外壳后脱离地线。
当线路连接处接触不良时，与连接完好相比该处的阻值将增大，根据公式P＝I2R可知，在该处消耗的电功率将增大。
17、6.6×105 更大
【解析】
（1）电炉通电10min产生的热量：
（2）连接处接触不良时，会使该处的电阻增大，由焦耳定律的公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，所以，电流经过线路连接处时产生的热量增多，容易引起火灾．
18、6 1:3 1:4
【解析】
电压表自身电阻非常大，识别电路时可以看作断路．由电路图可知，当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测串联的总电压，乙测R2两端电压，根据串联电路的电压特点可得甲电压表的量程是0-15V，从图甲中得到甲电压表的示数是8V，乙电压表的量程是0-3V，从图乙中得到乙电压表的示数是2V，R2两端电压U2=U-U1=8V-2V=6V；串联电路中各处的电流相等，两个电阻的阻值之比；
当开关S断开，甲、乙为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流，两表示数之比．
四、计算题（本大题共3小题，共29分）
19、（1）详见解析；（2）80N
【解析】
（1）甲图中，物体受到三个力的作用：竖直向上的支持力F支和拉力F，竖直向下的重力G，因物体保持静止，故有：F+F支=G，故有：F支=G-F，根据力的作用的相互性得到物体对地面的压力：F压=F支=G-F；
（2）当支持力F支=10N时，绳的拉力F=G- F支=50N-10N=40N，
根据杠杆的平衡条件：F×LOA=F'×LOB，应在B端竖直向下施加的力：．
20、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源
21、（1）1.8×104N；（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；（3）①1.7×108J；②6.6×105J
【解析】
（1）单个轮胎对地的压力：F=pS=5×l05Pa×3.6×l0-2m2=1.8×104N；
（2）由表格数据可知，轮胎气压越大，地面的受力面积越小，对地压强越大，则空车停在水平路面时，对地面的压力不变，要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力F牵=f=1000N，汽车牵引力做的功W机械=F牵s=1000N×170×103m=1.7×108J；
②汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg，
汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J，
内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J；
最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J．
答：（1）单个轮胎对地的压力为1.8×104N；
（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①牵引力做的功是1.7×108J；
②此过程最终使蓄电池增加了6.6×105J能量．
五、作图题（本大题共2小题，共4分）
22、
【解析】
由入射角为60°，可得反射角也为60°，在法线右侧画出反射光线，反射角等于入射角为60°，如图所示：
23、
【解析】
试题分析：小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力，如上图所示．
【考点定位】力的示意图
六、实验探究题（本大题共3小题，共15分）
24、晶体 固体 10 乙 2：1
【解析】
(1)由图像可知，冰有一定的熔点，属于晶体；(2)在图象中AB阶段冰还未开始熔化，处于固体状态；由图像可知，熔化时间经历10min；(3)观察图象可知，AB段是冰的升温过程,CD段是水的升温过程,AB段升高的温度与CD段升高的温度都是10℃,根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，质量一定的冰和水升高相同的温度时，水吸收的热量大于冰吸收的热量，加热时间应更长，所以图丙的CD数据有问题，图乙是正确的．由乙图知，质量相同的冰和水升高相同温度时，水的加热时间是冰的2倍，即吸收的热量是冰的2倍，由Q＝cmt的变形公式c＝可知，水的比热容是冰的2倍，即C1：C2＝2：1.
点睛：掌握晶体在熔化过程中的特点：吸热但温度保持不变；知道晶体在熔化前为固态；熔化过程为固液共存态；熔化完后为液态；根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，在质量一定时，升高相同的温度，水吸收的热量大于冰吸收的热量，加热时间应更长一些．
25、将5g的砝码取下，移动游码直到天平平衡 51.8 2.69×101 偏小
【解析】
（1）在称量物体质量时，若指针偏向分度盘的右侧，故此时只能将5g的砝码取下，移动游码；被测金属块的质量为50g+1.8g=51.8g；
（2）金属块的体积V=60cm1-40cm1=20cm1；
金属块的密度ρ===2.69g/cm1=2.69；
（1）金属块上有很多气泡，导致体积会偏大，由密度的公式可知，密度测量值会偏小．
26、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 电流
【解析】
（1）因为灯的额定电压是3.8V，所以电压表选用大量程且与灯并联，将变阻器的最大电阻连入电路中与灯和电流表串联，因为小灯泡L的额定电压为3.8V，额定功率小于1W，由P=UI知道，灯泡的额定功率约是P=1W/3.8V=0.26A，所以电流表选用小量程，电路连接如下图：
（2）因为是电流表与灯和变阻器是串联，若电流表内部断路了，则整个电路断路，两表都没有示数，故A不符合题意；B．若灯泡的灯丝断了，则灯不会亮，电流表也没有示数，此时电压表串联在电路中，电压表测电源电压，所以会有示数，故B符合题意；若灯座内部出现了短路，则电压表没有示数，电流表有示数，故C不符合题意；若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，故D不符合题意，综上所述应选B；
（3）由图乙知道，当灯泡正常发光时，由于电流表选用小量程，分度值为0.02A，电流值是0.2A，所以小灯泡的额定功率是：P=UI=3.8V×0.2A=0.76W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，就要增大灯电压，而减小变阻器的电压，由分压原理知道，应将滑动变阻器的滑片向右端滑动；
（5）因为灯在不同电压下的功率不同，所以不需要多次测量求平均值；
（6）由并联电路电流的规律知道，电流表示数等于通过灯的电流与通过电压表电流之和，所以该电路所测电流值偏大而引起小灯跑电功率偏大的．
点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．
驱动模式
纯电动
启动、低速
油电混动
中速
纯燃油
高速
次数
1
2
3
轮胎气压/×l05Pa
4.6
8.1
10.5
地面的受力面积/×l0-2m2
3.6
3.0
2.4
对地压强/×l05Pa
5.0
6.0
7.5
