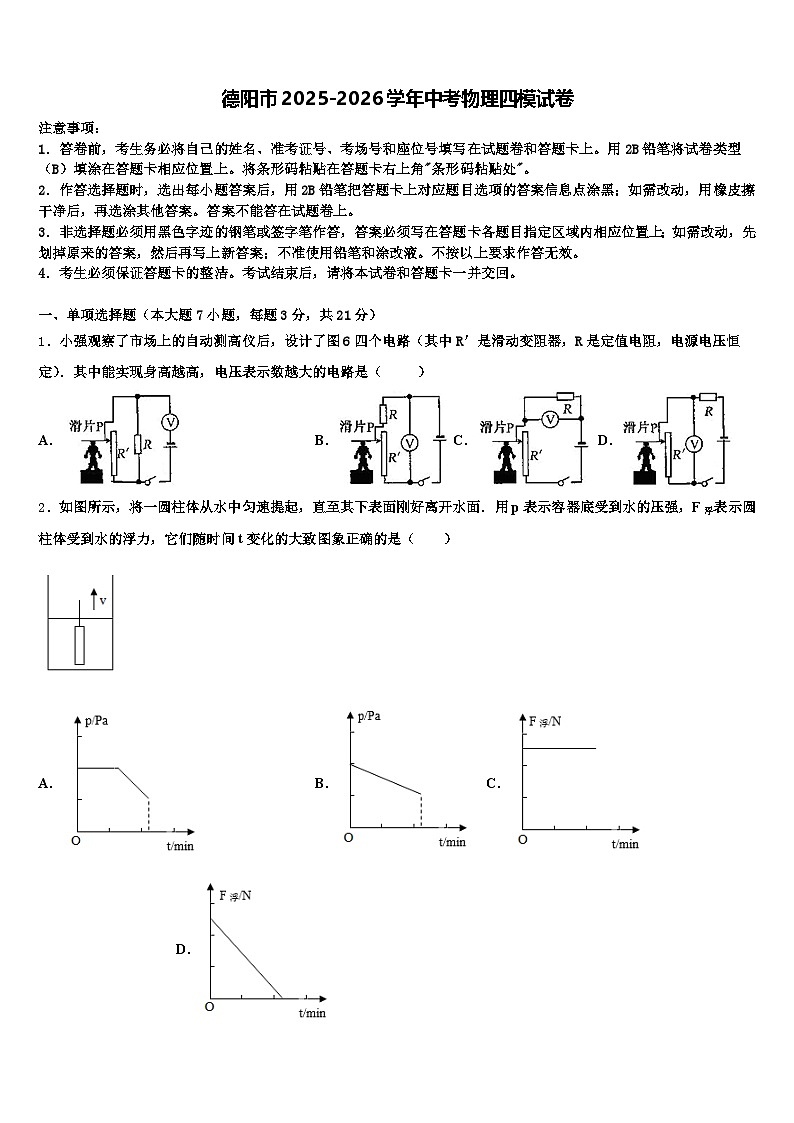

德阳市2025-2026学年中考物理四模试卷（含答案解析）

这是一份德阳市2025-2026学年中考物理四模试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，下列现象与相关物理知识相符的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．小强观察了市场上的自动测高仪后，设计了图6四个电路（其中R＇是滑动变阻器，R是定值电阻，电源电压恒定）．其中能实现身高越高，电压表示数越大的电路是（ ）
A．B．C．D．
2．如图所示，将一圆柱体从水中匀速提起，直至其下表面刚好离开水面．用p表示容器底受到水的压强，F浮表示圆柱体受到水的浮力，它们随时间t变化的大致图象正确的是（ ）
A．B．C．D．

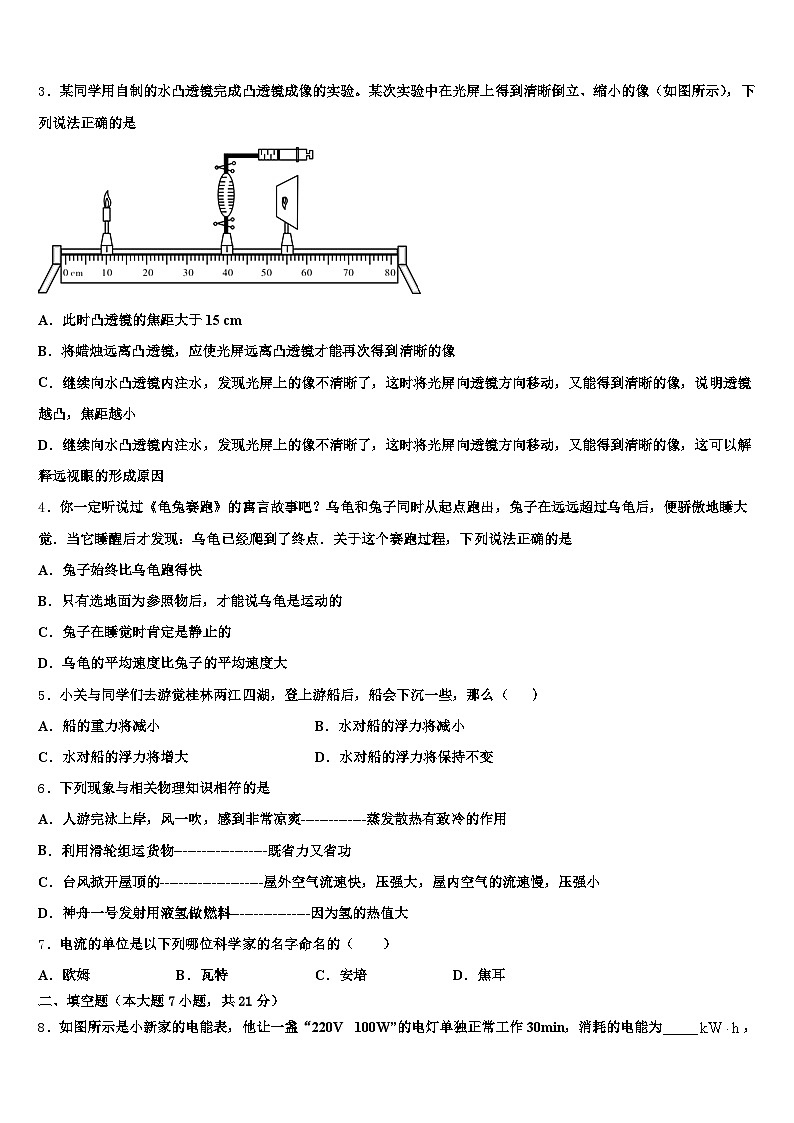

3．某同学用自制的水凸透镜完成凸透镜成像的实验。某次实验中在光屏上得到清晰倒立、缩小的像（如图所示），下列说法正确的是
A．此时凸透镜的焦距大于15 cm
B．将蜡烛远离凸透镜，应使光屏远离凸透镜才能再次得到清晰的像
C．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小
D．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，这可以解释远视眼的形成原因
4．你一定听说过《龟兔赛跑》的寓言故事吧？乌龟和兔子同时从起点跑出，兔子在远远超过乌龟后，便骄傲地睡大觉．当它睡醒后才发现：乌龟已经爬到了终点．关于这个赛跑过程，下列说法正确的是
A．兔子始终比乌龟跑得快
B．只有选地面为参照物后，才能说乌龟是运动的
C．兔子在睡觉时肯定是静止的
D．乌龟的平均速度比兔子的平均速度大
5．小关与同学们去游觉桂林两江四湖，登上游船后，船会下沉一些，那么（ ）
A．船的重力将减小B．水对船的浮力将减小
C．水对船的浮力将增大D．水对船的浮力将保持不变
6．下列现象与相关物理知识相符的是
A．人游完泳上岸，风一吹，感到非常凉爽--------------蒸发散热有致冷的作用
B．利用滑轮组运货物--------------------既省力又省功
C．台风掀开屋顶的----------------------屋外空气流速快，压强大，屋内空气的流速慢，压强小
D．神舟一号发射用液氢做燃料-----------------因为氢的热值大
7．电流的单位是以下列哪位科学家的名字命名的（ ）
A．欧姆B．瓦特C．安培D．焦耳
二、填空题（本大题7小题，共21分）

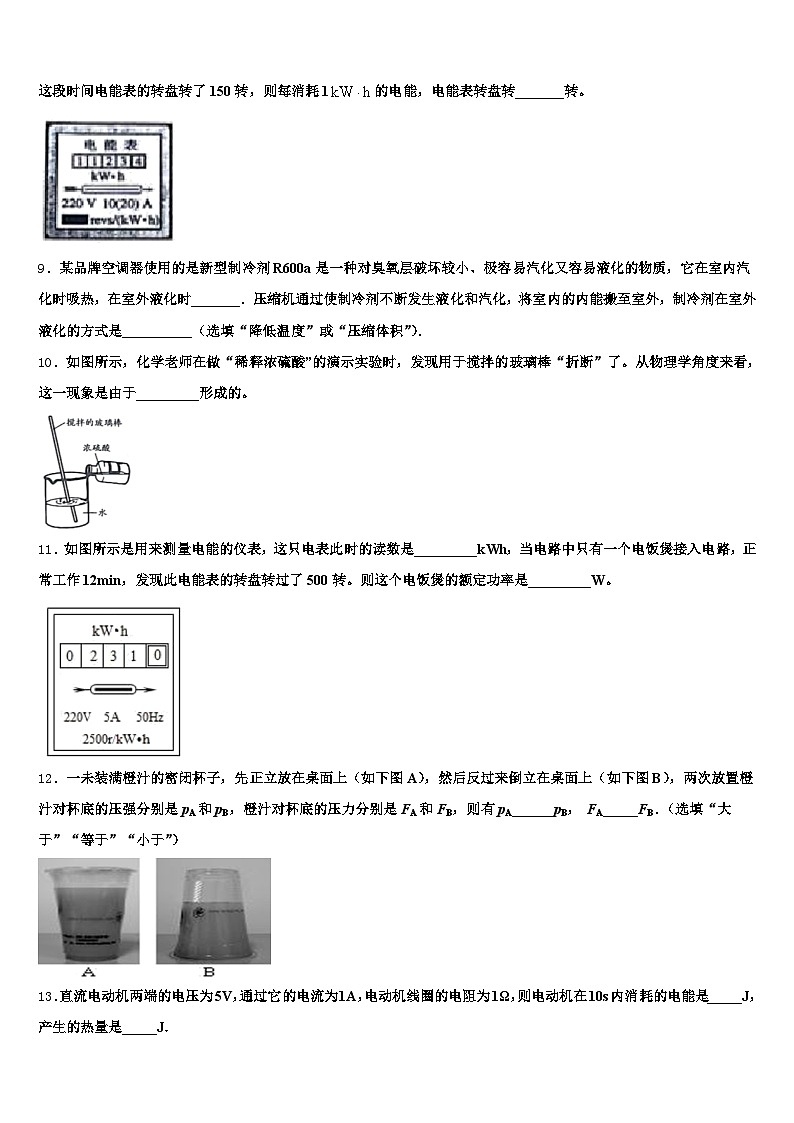

8．如图所示是小新家的电能表，他让一盏“220V 100W”的电灯单独正常工作30min，消耗的电能为_____，这段时间电能表的转盘转了150转，则每消耗1的电能，电能表转盘转_______转。
9．某品牌空调器使用的是新型制冷剂R600a是一种对臭氧层破坏较小、极容易汽化又容易液化的物质，它在室内汽化时吸热，在室外液化时_______．压缩机通过使制冷剂不断发生液化和汽化，将室内的内能搬至室外，制冷剂在室外液化的方式是__________（选填“降低温度”或“压缩体积”）．
10．如图所示，化学老师在做“稀释浓硫酸”的演示实验时，发现用于搅拌的玻璃棒“折断”了。从物理学角度来看，这一现象是由于_________形成的。
11．如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。
12．一未装满橙汁的密闭杯子，先正立放在桌面上（如下图A），然后反过来倒立在桌面上（如下图B），两次放置橙汁对杯底的压强分别是pA和pB，橙汁对杯底的压力分别是FA和FB，则有pA______pB， FA_____FB．（选填“大于”“等于”“小于”）
13．直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s内消耗的电能是_____J，产生的热量是_____J．
14．（1）物体A沿着斜面匀速下滑，在图1中，_____为物体A所受重力的示意图（选填“G1”、“G2”或“G3”）。
（2）图2，通电螺线管的A端为_____极（选填“N”或“S”）。
（3）图3是温度计的一部分，它指示的温度是_____℃。
（4）如图4的厘米刻度尺中，物体A的长度为_____cm。
（5）如图5，弹簧测力计的示数为_____N。
三、作图题（共7分）
15．小磁针静止时的位置如图所示，请标出电源“+”“-”极和磁感线的方向．
（____）
16．在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向．
（_____）
17．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像A′B′。
（______）
四、实验题（本大题共5小题，共20分）
18．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：
①食盐水溶液的导电性可能与溶液的浓度有关
②食盐水溶液的导电性可能与溶液的质量有关
③食盐水溶液的导电性可能与溶液中两点间的距离有关
为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：在连接电路时，开关必须_____，本实验电路中接入电阻R0的目的是___________；食盐水溶液的导电性能可以由______来判断；将金属片a、b分别插入如图甲、乙所示位置可探究猜想____（选填序号），为了探究猜想② 应将金属片a、b 分别插入______两图所示位置；将金属片a 、b 分别插入如图乙、丁所示位置，若I乙 ≠I丁，由此可得到的结论是：______．
19． [探究名称]探究凸透镜成像的大小与哪些因素有关
[提出问题]小明通过前面物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（图甲），看到手指__的像；然后再用它观察远处的房屋（图乙），看到房屋__的像．（选填“放大”、“等大”或“缩小”）
他想：凸透镜成像的大小可能与哪些因素有关？
[进行猜想]凸透镜成像的大小可能与__有关．
[设计并进行实验]小明在图中所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得 的实验数据如表所示．
[结论与应用]
（1）分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越__，同时发现像到凸透镜的距离就越__．
（2）小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机__同学（选填“靠近”或“远离”），同时还应__照相机的暗箱长度（选填“增长”、“缩短”或“不改变”）．

20．某物理兴趣小组做了如图所示的实验来探究影响浮力大小的因素．
（1）物体浸没在水中时受到的浮力是_______N，方向为_______；
（2）物体浸没在酒精中时排开酒精的重力是_______N；
（3）比较_______两幅图可知，浸没在液体中的物体所受浮力的大小与液体的密度有关；
（4）由ABCD四个步骤可知，浮力的大小有时与深度有关，有时又与深度无关，对此正确的解释是浮力的大小与_______有关．
21．在探究“杠杆平衡条件”的实验中，采用了如图甲所示的实验装置：
实验前，小明同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向_____（选填“左”或“右”）调节，使杠杆在水平位置平衡，这样做的好处是_____；
（2）一实验小组在正确操作过程中，得出的实验数据如上表．小明同学分析实验数据后认为杠杆平衡的条件是：动力+动力臂＝阻力+阻力臂；小华同学分析实验数据后认为杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂．两个同学都认为自己是对的，对方是错误的．那么你认为他们中正确的应该是_____同学．原因是_____；把图乙中A点的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙所示．当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将_____（选填“变大”、“变小”或“不变”）；小红同学采用了图丁所示的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是_____．
22．小刚在“探究凸透镜成像”实验中：
（1）如图甲，要使像能够成在光屏的中央，应将透镜向_____（选填“上”或“下”）调整。
（2）若凸透镜的焦距是10cm，当蜡烛距凸透镜15cm时，光屏上成倒立、_____的实像；
（3）如图乙所示，将蜡烛向左（远离透镜）移动后，光屏上的像变模糊了，此时小刚将自己的眼镜放在蜡烛和透镜之间适当位置，光屏上又出现了清晰的像，则小刚戴的是_____（选填“近视镜”或“远视镜”），对光线有_____作用。
五、计算题（本大题共2小题，共13分）
23．如图所示，将底面积为盛有深度为0.3米水的薄壁轻质圆柱形容器放置在水平桌面上。求：
（1）水的质量。
（2）容器对水平桌面的压强p。
（3）现将甲、乙两个实心均匀光滑小球分别放入该容器中，测得两小球放入容器前后水对容器底部的压强，已知甲、乙两小球的质量以及它们的密度，数据如下表所示，求两小球放入容器前后容器对水平桌面的压强变化量和之差。
24．一辆质量为3t的汽车，在平直公路上以额定功率90kW从静止开始运动，经15s运动125m恰好达到最大速度，接着匀速运动25s，再关闭发动机，滑行了100m之后停下．其v-t图象如图所示．已知汽车在运动过程中受到的阻力恰为车重的0.2倍，（g取10N/kg）求：
汽车匀速运动时的牵引力；整个过程中发动机做的功；全程中汽车的平均速度v．
六、综合能力题（本大题共3小题，共18分）
25．雪地摩托车是一款冬季越野装备，配有履带和滑雪板。下表是某 款雪地摩托车的主要参数：
（1）当一个体重为720N的人开着雪地摩托车行驶在水平雪地上时，对雪地的压强为多少_________？当雪地摩托车在额定输出功率下以最高时速匀速行驶时，受到路面的阻力为多少_______？（不计空气阻力）履带和滑雪板都做的很宽，是为了通过_______________。
26．下面是小王在练习使用测电笔的实验研究中的记录，已知测电笔正常，二 人的操作无错误，请你和他们一起分析．
实验所用三个揑座中正常的是_____，从其余几只异常揑座中任选一只分析其故障或装配错误的可能原因__________-．
27．为了改善能源结构，减少污染物排放，大力发展清洁能源，我省西部山区大力发展风电产业，如图所示在闲置的山地、丘陵地带，耸立起高约、风叶半径、单机容量kW，总装机容量kW的风电场．
（1）风力发电是将_______________能转化为电能．
（2）总装机容量kW的风力发电机组同时工作，若每天平均发电，6天向电网输送的能量是多少？这些电能可供功率为kW的动车组运行多长时间？
（3）火电站燃煤发电的效率是30%，6天内风力发电机产生的电量相当于燃烧多少吨煤？（煤的热值J/kg）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A图，电压表串联在电路在，不符合作用要求；
B图，电压表测量电源电压，身高变化时，示数不变；
CD图，电压表与滑动变阻器并联时，即测量滑动变阻器的电压，如图当身高越高时，滑动变阻器接入电路电阻变大，根据串联电路的电压与电阻成正比可知，滑动变阻器两端的电压变大，即身高越高时，电压表示数越大，而C图相反，身高变大时，电压表示数减小，故D正确，C错误；
故选D．
2、A
【解析】
AB．在向上提的过程中，当物体还没有出水面时，水面的高度是不变的，则容器底部所受到水的压强不变，当物体开始露出水面时，水面开始下降，容器底部所受的压强开始变小，当物体完全离开水面后，容器底产部所受压强又保持不变，故A正确，B错；
CD．圆柱体在水面以下时，所受的浮力不变，当开始露出水面时，浮力开始变小，当全部离开水面时，浮力为零，故CD错；
故选A。
3、C
【解析】
A、由图可知，此时物距为30cm，成倒立、缩小的实像，则30cm＞2f，即f＜15cm，故A错误；
B、将蜡烛远离凸透镜，物距变大，像距应变小，应使光屏靠近凸透镜才能再次得到清晰的像，故B错误；
CD、当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强，光线会比注水前要提前交汇，所以像会向透镜方向移动，这说明透镜越凸，焦距越小；远视眼的成因是晶状体的折光能力变小，像呈现在视网膜的前方，故C正确，D错误；
4、D
【解析】
A、兔子在前半程比乌龟用的时间少，在整个路程则比乌龟用的时间长，运动较慢，此选项说法不对．
B、选择地面上的树木等为参照物，乌龟与参照物的位置也发生变化，同样说明乌龟是运动的，故该说法不对．
C、运动与静止是相对的，若以乌龟为参照物，则兔子是运动的，此选项不妥．
D、在全程中，兔子与乌龟运动路程相同，而乌龟用的时间少，所以平均速度大．
故选D．
5、C
【解析】
A．根据题意知道，当同学们登上游船后，船和人总重变大而下沉了一些，故A错误；
BCD．登上游船过程中，游船一直处于漂浮状态，由漂浮条件知道，此时F浮=G，所以，游船受到的浮力变大，故BD错误，C正确，
本题考查的是物体的浮沉条件及其应用，解题的关键是理解并用好漂浮条件，难度不大．
6、D
【解析】
A、游完泳上岸后被风一吹感到凉爽，是因为风加快了身上水分的蒸发，蒸发要吸热有致冷的作用，故A错误；
B、使用任何机械都不省功，故利用利用滑轮组运货物只能省力不能省功，故B错误；
C、风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，产生一个向上的压力差，将屋顶掀开，故C错误；
D、神舟一号发射用液氢做燃料，原因是液态氢具有较高的热值，相同质量的燃料放出更多的热量，故D正确。
故选：D。
7、C
【解析】
在物理学中，
A．欧姆是电阻的基本单位．故A不符合题意；
B．瓦特是功率的基本单位．故B不符合题意；
C．安培是电流的基本单位．故C符合题意；
D．焦耳是功和各种能量的基本单位．故D不符合题意．
二、填空题（本大题7小题，共21分）
8、0.05 3000
【解析】
“220V 100W”的电灯单独正常工作30min，消耗的电能为W=Pt=0.1×0.5h=0.05，这段时间电能表转盘转了150转，则每消耗1kW·h的电能，电能表转盘转数：
。
9、放热 压缩体积
【解析】
空调器制冷时，液态的制冷剂R600a经毛细管进入蒸发器（室内机）汽化成气体，吸热；在压缩机中将气态的R600a压缩体积而液化为的液态R600a，并经冷凝器毛细管放热，将室内的热搬到室外．
10、光的折射
【解析】
根据光的折射分析解答。
玻璃棒“折断”，是由于光从水中斜射入空气中时，发生折射，且折射角大于入射角而形成的，看到的现象是折射形成的虚像。
重点是折射成像的特点，记清楚光由水中斜射到空气中时，折射角大于入射角，折射光线反向延长相交而形成虚像。
11、231.0 1000
【解析】
[1]电能表示数的单位是kW⋅h，最后一位为小数，所以此时的示数为：231.0kW⋅h；
[2]2500r/kW⋅h表示电路中每消耗1kW⋅h的电能，电能表转盘转过2500r，则电能表的转盘转过了500转，电饭煲消耗的电能：
W==0.2kW⋅h，
电饭煲正常工作12min，则该电饭煲的额定功率：
P===1kW=1000W。
12、大于 小于
【解析】
不论正立还是倒立，杯中装的都是橙汁，液体密度相同，由图可知，倒立时的深度较小，根据p=ρgh可知，倒放是对杯底的压强较小，即pA＞pB．
当容器形状是上粗下细（如图A）时，橙汁对容器底的压力：FA=pASA=ρghASA＜ρgVA=mg=G，即FA＜G，当容器形状是上细下粗（如图B）时，橙汁对容器底的压力：FB=pBSB=ρghBSB＞ρgVB=mg=G，即FB＞G，所以，FB＞FA．
13、50 10
【解析】
电动机在10s内消耗的电能是W=UIt=5V×1A×10s=50J；产生的热量Q=I2Rt=（1A）2×1Ω×10s=10J．
14、G3 N -26 4.50 3.2
【解析】
（1）不管物体怎样运动，其所受重力的方向总是竖直向下的，所以，图中G3为物体A所受重力的示意图；
（2）由电源正负极可知电流从图中右侧流向左侧，结合图中导线的绕法，用右手握住螺母管，使四指环绕的方向与电流的方向相同，此时大拇指所指的方向就是螺线管的N极，即A端为N极；
（3）由图3可知，0℃在上方，液柱在0℃以下；每一个大格是10℃，则每一个小格是1℃，示数为-26℃；
（4）由图4可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧在4.50cm处，所以物体A的长度为4.50cm；
（5）由图5可知，弹簧测力计的分度值为0.2N，其示数为3.2N。
三、作图题（共7分）
15、
【解析】
由于小磁针静止时，其右端为S极，左端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极．
外部磁感线由N指向S极；由安培定则可得电流由右侧流入，故具体如下图：
16、
【解析】
试题分析：电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极．
磁感线的方向是：在磁体的周围N极流出，回到S极．由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的．
根据异名磁极相互吸引可以确定与螺线管左端S极靠近的是小磁针的N极，则小磁针的右端为S极．
17、
【解析】
先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图：
四、实验题（本大题共5小题，共20分）
18、断开 保护电路 电流表示数的大小 ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关
【解析】
做此题的关键是熟练掌握控制变量法．要想探究食盐水溶液的导电性能与溶液的浓度有关；必须控制盐水的质量和金属片的距离不变；探究食盐水溶液的导电性能与溶液的质量有关；必须控制盐水的浓度、金属片之间的距离不变；探究食盐水溶液的导电性能与溶液中两点间的距离有关，必须其浓度和质量不变．
【详解】
(1)连接电路过程中开关处于断开状态,为了防止电流过大将电流表烧坏,电路中接入一定值电阻R0；
(2)若食盐水溶液的导电性能比较强，其电阻就比较小，电流表示数较大；反之，电流表示数较小，可见，食盐水溶液的导电性能可以由电流表示数的大小来判断；
(3)a、b分别插入甲、乙所示位置，由图可以看出盐水的质量和金属片的距离不变，所以在探究食盐水溶液的导电性能与溶液的浓度有关；为了探究食盐水溶液的导电性能与溶液的质量的关系，需要保持溶液的浓度和溶液中两点间的距离不变，改变溶液的质量，应将金属片a、b分别插入甲、丙两图所示位置．
(4)将金属片a、b分别插入乙、丁所示位置时,溶液的浓度相同,质量也相等,溶液中两点间的距离不相等,若I乙≠I丁，所以，食盐水溶液的导电性能与溶液中两点间的距离有关．
19、放大 缩小 物体到凸透镜的距离 大 长 远离 缩短
【解析】
[提出问题]：当用放大镜观察自己的手指时，此时手指在凸透镜的焦点之内，成放大、正立的虚像；若看远处的物体，此时物体在凸透镜的2倍焦距之外，所以成倒立、缩小的实像；
[进行猜想]：甲乙两图物体到凸透镜的距离不同，所以可以看出凸透镜成像的大小可能与物体到凸透镜的距离有关；
[结论与应用]：（1）分析表格中数据可知物体到凸透镜的距离越短，光屏上成的像的大小就越大，同时发现像到凸透镜的距离就越长；
（2）要想使所有的景物都进入取景框，需要增大物距，为了得到清晰的像，需要减小像距．所以应使照相机远离同学，并缩短暗箱的长度．
20、1 竖直向上 0.8 CE（或DE） 物体排开液体的体积
【解析】
试题分析：（1）由A和C图可知，物体浸没在水中时受到的浮力是4-3=1N，浮力的方向是竖直向上的；（2）物体浸没在酒精中时排开酒精的重力等于物体此时受到的浮力，由A和E图可知，此时的浮力为4-3.2=0.8N；（3）比较CE两幅图可知，液体的密度不同，所受的浮力的大小不同，所以可知浸没在液体中的物体所受浮力的大小与液体的密度有关；（4）当未完全浸没时，排开液体的体积在变化，浮力与深度有关；当完全浸没时，排开液体的体积不再变化，浮力与深度就无关了；因此可以说浮力大小是与排开的液体的体积是有关的．
【考点定位】影响浮力大小的因素
21、右 便于测量力臂，并能消除杠杆自身重力的影响 小华 小华充分利用实验数据，结论具有普遍性，小明直接将力和力臂两个不同的物理量相加的处理数据方法不正确； 变大 杠杆自身的重力对实验有影响
【解析】
（1）实验中为了便于测量力臂，消除杠杆自身重力对实验的影响，应调节杠杆在水平位置平衡，调节时，需将平衡螺母向上翘的一端调节；
（2）实验结论必须要具有合理性、科学性，要符合物理规律；同时要多做几次实验，合理分析才能得出正确的结论；
（3）当拉力F向左倾斜时，分析出力臂的变化结合杠杆的平衡条件判断力的变化；
（4）图丁中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响．
【详解】
（1）图甲可知，杠杆的右端上翘，应将杠杆的平衡螺母向右调节，使杠杆处于水平位置平衡，这样做便于测量力臂，并能消除杠杆自身重力的影响；
（2）小明组是：动力+动力臂＝阻力+阻力臂，不同单位的物理量之间相加，是没有意义的，故错误；
分析所有实验数据后认为杠杆平衡的条件是：动力×动力臀＝阻力×阻力臂，故正确的是小华同学，科学的；
（3）若拉力F向左倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力和阻力臂一定，动力F的力臂变短，则动力F变大；
（4）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响．
此题是探究杠杆平衡实验，考查了杠杆的调平及杠杆平衡条件的应用，在利用平衡条件公式时，要注意分析力和对应的力臂．
22、下 放大 近视镜 发散
【解析】
（1）如图甲，要使像能够成在光屏的中央，根据光线过光心不改变方向，透镜向下移动，才能使像成在光屏的中央位置；
（2）凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，2f＞u＞f，成倒立、放大的实像；
（3）将蜡烛向左（远离透镜）移动后，像也将向左移动靠近凸透镜，不移动光屏，小刚将自己的眼镜放在蜡烛和透镜之间适当位置，光屏上又出现了清晰的像，说明眼镜将光线发散了，对光线有发散作用的是凹透镜，近视镜是凹透镜；
五、计算题（本大题共2小题，共13分）
23、（1）3kg；（2）2940Pa；（3）0
【解析】
（1）水的体积V水=S容h水=1×10-2m2×0.3m=3×10-3m3，
水的质量：m水=ρ水V水=1×103kg/m 3×3×10-3m3=3kg；
（2）水的重力G水=m水g=3kg×9.8N/kg=29.4N，
薄壁轻质圆柱形容器，它的重力为零，
容器对水平桌面的压强；
（3）由表中数据可知，甲小球的体积V甲===4×10-4m3，
甲小球放入后，水对容器底压强的增加量Δp1=3332Pa-2940Pa=392Pa，
水升高的高度Δh1===0.04m，
水升高的体积：ΔV1=SΔh1=1×10-2m2×0.04m=4×10-4m3，
因为V甲=ΔV1=4×10-4m3，甲小球浸没水中，
甲小球的重力G甲=m甲g=ρ甲V甲g=2.5×103kg/m3×4×10-4m3×9.8N/kg=9.8N，
小球放入容器前后容器对水平桌面的压强变化量Δp甲====980Pa；
乙小球的体积V乙===1×10-3m3，
乙小球放入后，水对容器底压强的增加量Δp2=3430Pa-2940Pa=490Pa，
水升高的高度Δh2===0.05m，
水升高的体积：ΔV2=SΔh2=1×10-2m2×0.05m=5×10-4m3，
因为V乙＞V2，有部分水溢出，溢出水的体积：V溢= V乙-V2=1×10-3m3-5×10-4m3=5×10-4m3，
溢出水的质量：m溢=ρ水V溢=1×103kg/m3×5×10-4m3=0.5kg，
溢出水的重力：G溢= m溢g=0.5kg×9.8N/kg=4.9N，
乙小球的重力：G乙=m乙g=1.5kg×9.8N/kg=14.7N，
乙小球放入容器前后容器对水平桌面的压强变化量Δp乙====980Pa；
两小球放入容器前后容器对水平桌面的压强变化量之差:Δp甲-Δp乙=980Pa-980Pa=0Pa。
答：（1）水的质量是3kg。
（2）容器对水平桌面的压强是2940Pa。
（3）两小球放入容器前后容器对水平桌面的压强变化量之差为0。
24、（1）6000N；（2）3.6×106J；（3）12m/s．
【解析】
（1）汽车的重力：G=mg=3000kg×10N/kg=3×104N，
由题意和图象可知，15-40s汽车的速度最大且做匀速直线运动，根据二力平衡条件和题意可得，汽车匀速运动时的牵引力：F=f=0.2G=0.2×3×104N=6000N；
（2）由题意可知，整个过程中发动机的工作时间：t=15s+25s=40s，
由P=可得，整个过程中发动机做的功：W=Pt=90×103W×40s=3.6×106J；
（3）根据P===Fv可得，v最大===15m/s；
由v=可得，匀速运动的路程：s2=ν最大t2=15m/s×25s=375m，
由图象可知，滑行100m用的时间t3=10s，
则全程中汽车的平均速度：ν====12m/s．
答：（1）汽车匀速运动时的牵引力为6000N；
（2）整个过程中发动机做的功3.6×106J；
（3）全程中汽车的平均速度v为12m/s．
六、综合能力题（本大题共3小题，共18分）
25、2800Pa 1080N 增大受力面积减小压强
【解析】
（1）人和雪地摩托车的总重，即对地面的压力为：
，
对水平雪地的压强为：
；
（2）匀速行驶时，受到路面的阻力
雪地摩托车的速度：
，
匀速行驶时，受到路面的阻力与牵引是一对平衡力，根据得阻力为：
。
（3）履带和滑雪板都做得很宽，增大了摩托车与雪地的接触面积，在压力不变时，可以减小摩托车对地面的压强。
26、（1）B插座；（2）C插座，故障可能原因是进户零线断路（或：A插座，故障可能原因是火线断路）．
【解析】
试题分析：家庭电路中插座的安装原则是左零右火，即左端接零线，右端接火线．测电笔接触火线时氖管会发光，接触零线时氖管不发光．
家庭电路常见的故障有：火线断路、零线断路、短路等等．
解：（1）正常情况下，插座左孔接零线，右孔接火线；用测电笔测左孔，氖管不发光，用测电笔测右孔，氖管发光；结合表中现象可知，B插座正常．
（2）测电笔测A插座左右两孔，氖管都不发光，说明均没有电流通过，故障可能原因是火线断路．
测电笔测C插座左右两孔，氖管都发光，说明火线正常，零线可能有断路故障．
当进户零线断路时，如图所示，左孔通过灯泡等用电器与火线相连（图中的红线），此时测电笔测C插座的左右两孔，氖管都发光，所以故障原因可能是进户零线断路．
故答案为
（1）B插座；（2）C插座，故障可能原因是进户零线断路（或：A插座，故障可能原因是火线断路）．
【点评】本题主要考查了用测电笔辨别家庭电路故障，具有一定难度．
27、（1）风；（2）1.2×108； ；（3）
【解析】
（1）风力发电是将风能转化为电能；
（2）总装机容量kW的风力发电机组同时工作，若每天平均发电，6天向电网输送的能量是：W=Pt=kW×10h×6=1.2×108kW∙h，
这些电能可供功率为kW的动车组运行：；
（3）由Q=mq可得：
．
答：（1）风；
（2）向电网输送的能量是1.2×108kW∙h；这些电能可供动车组运行时间；
（3）6天内风力发电机产生的电量相当于燃烧煤．
物体到凸透镜的距离/cm
光屏上像到凸透镜的距离/cm
光屏上像
的大小
40
13.5
缩小
30
15
缩小
20
20
等大
15
30
放大
10
光屏上没有像
8
光屏上没有像
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
2
5
5
2
3
6
6
3
4
2
2
4
3
4
2
6
3
6
9
2
4
4
2
8
小球
放入前压强(帕)
放入后压强（帕）
质量(千克)
密度(千克/立方米)
甲
2940
3332
1.0
2500
乙
2940
3430
1.5
1500
净重
180kg
额定输出功率
15kW
最高车速
50km/h
每块滑雪板与地面接触面积
0.15m2
履带与地面总接触面积
0.6m2
操作
测揑座左揑孔
测揑座右揑孔
A 揑座
氖管丌发光
氖管丌发光
B 揑座
氖管丌发光
氖管发光
C 揑座
氖管发光
氖管发光
