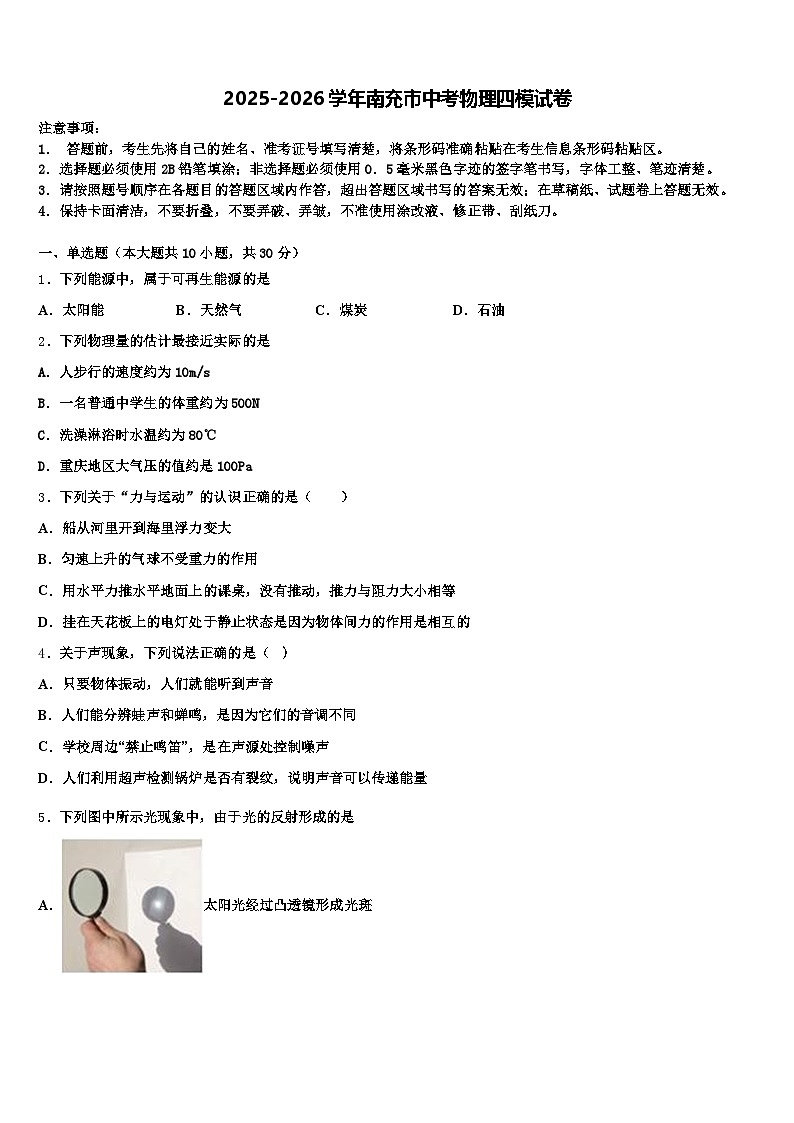

2025-2026学年南充市中考物理四模试卷（含答案解析）

这是一份2025-2026学年南充市中考物理四模试卷（含答案解析），共17页。试卷主要包含了北京故宫建成于明永乐十九年，下列说法中，正确的是，下列几种估测中比较符合实际的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．下列能源中，属于可再生能源的是
A．太阳能B．天然气C．煤炭D．石油
2．下列物理量的估计最接近实际的是
A．人步行的速度约为10m/s
B．一名普通中学生的体重约为500N
C．洗澡淋浴时水温约为80℃
D．重庆地区大气压的值约是100Pa
3．下列关于“力与运动”的认识正确的是（ ）
A．船从河里开到海里浮力变大
B．匀速上升的气球不受重力的作用
C．用水平力推水平地面上的课桌，没有推动，推力与阻力大小相等
D．挂在天花板上的电灯处于静止状态是因为物体间力的作用是相互的
4．关于声现象，下列说法正确的是（ ）
A．只要物体振动，人们就能听到声音
B．人们能分辨蛙声和蝉鸣，是因为它们的音调不同
C．学校周边“禁止鸣笛”，是在声源处控制噪声
D．人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量

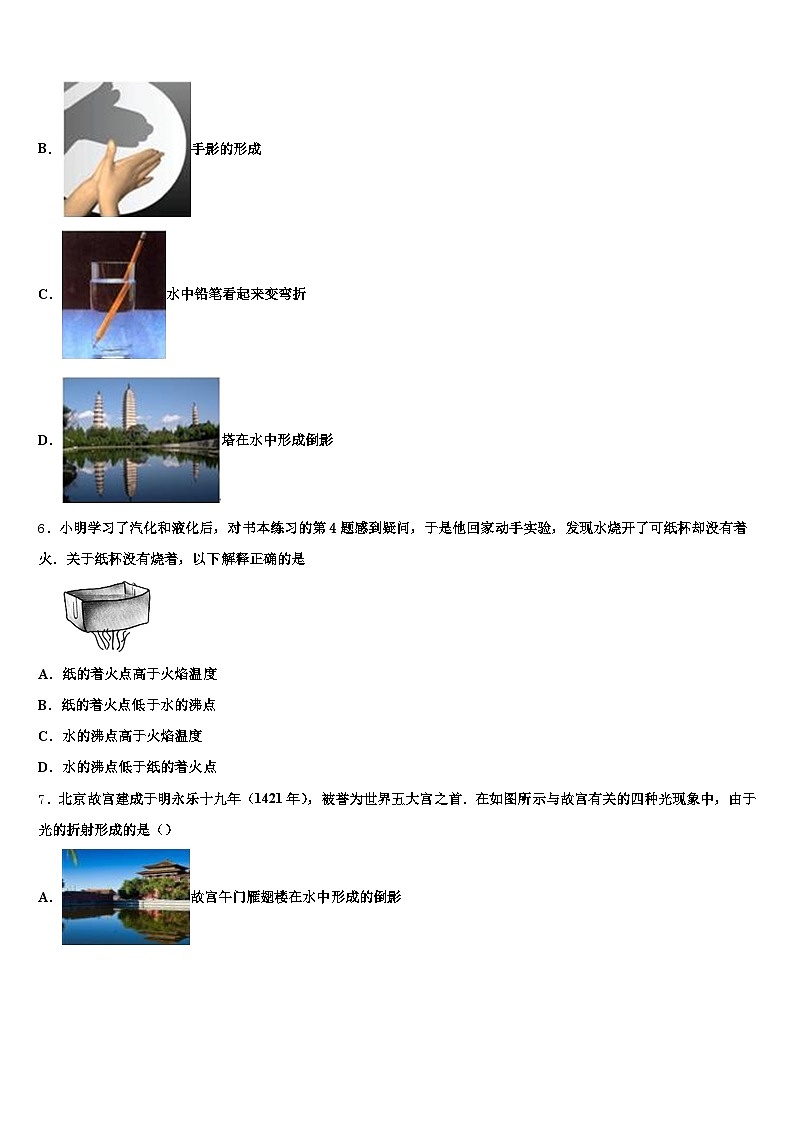

5．下列图中所示光现象中，由于光的反射形成的是
A．太阳光经过凸透镜形成光斑
B．手影的形成
C．水中铅笔看起来变弯折
D．塔在水中形成倒影
6．小明学习了汽化和液化后，对书本练习的第4题感到疑问，于是他回家动手实验，发现水烧开了可纸杯却没有着火．关于纸杯没有烧着，以下解释正确的是

A．纸的着火点高于火焰温度
B．纸的着火点低于水的沸点
C．水的沸点高于火焰温度
D．水的沸点低于纸的着火点

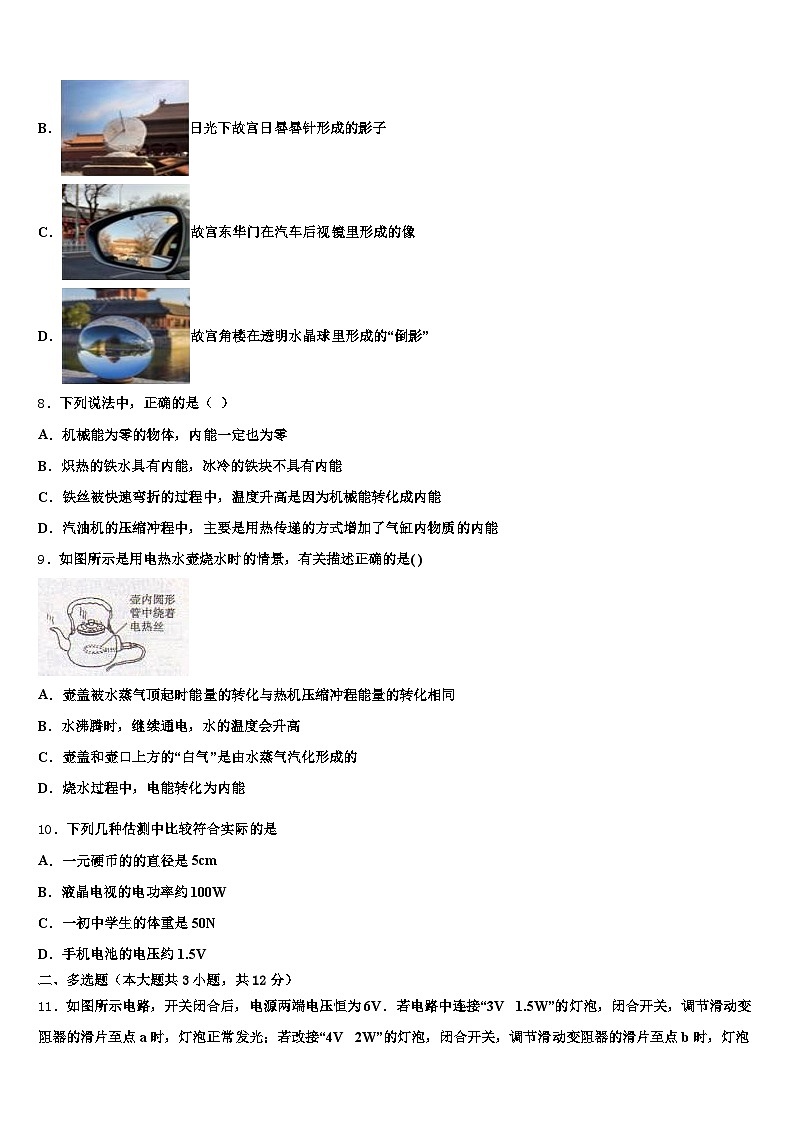

7．北京故宫建成于明永乐十九年（1421年），被誉为世界五大宫之首．在如图所示与故宫有关的四种光现象中，由于光的折射形成的是（）
A．故宫午门雁翅楼在水中形成的倒影
B．日光下故宫日晷晷针形成的影子
C．故宫东华门在汽车后视镜里形成的像
D．故宫角楼在透明水晶球里形成的“倒影”
8．下列说法中，正确的是（ ）
A．机械能为零的物体，内能一定也为零
B．炽热的铁水具有内能，冰冷的铁块不具有内能
C．铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能
D．汽油机的压缩冲程中，主要是用热传递的方式增加了气缸内物质的内能
9．如图所示是用电热水壶烧水时的情景，有关描述正确的是( )
A．壶盖被水蒸气顶起时能量的转化与热机压缩冲程能量的转化相同
B．水沸腾时，继续通电，水的温度会升高
C．壶盖和壶口上方的“白气”是由水蒸气汽化形成的
D．烧水过程中，电能转化为内能
10．下列几种估测中比较符合实际的是
A．一元硬币的的直径是5cm
B．液晶电视的电功率约100W
C．一初中学生的体重是50N
D．手机电池的电压约1.5V
二、多选题（本大题共3小题，共12分）
11．如图所示电路，开关闭合后，电源两端电压恒为6V．若电路中连接“3V 1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V 2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则
A．电流表在两种状态下示数均为0.5 A
B．点a在点b的右侧
C．电压表在两种状态下示数之比是2：3
D．两种状态下，电路中灯泡与滑动变阻器的总功率相同
12．下列说法正确的是
A．液体的沸点随液面上方的气压增大而降低
B．在公园里能闻到花香，是由于分子不停地做无规则运动
C．皮肤上擦酒精觉得凉，是由于酒精蒸发时吸收了皮肤的温度
D．把蔬菜放进冰箱，蔬菜的温度降低，蔬菜的内能是通过热传递改变的
13．下列选项中的对应关系完全正确的是
A．以下是物品用途及利用的主要性质：
在地板上洒水降温﹣﹣水蒸发吸热
用干冰人工降雨﹣﹣干冰升华吸热
用磁铁吸引铁钉﹣﹣磁铁有磁性
B．以下是物理现象及其说明的问题：
电磁感应现象﹣﹣﹣电能转化为机械能
水向低处流﹣﹣液体内部有压强
高压输电﹣﹣﹣减少输送线路上电能损失
C．以下是各种装置及其相应的原理：
智能机器狗﹣﹣﹣半导体材料应用
重垂线﹣﹣﹣重力方向竖直向下
天平﹣﹣﹣﹣杠杆原理
D．以下是常见做法和所要达到的目的：
居民区附近禁止汽车鸣笛﹣﹣﹣防止噪音
图钉的前端做得很尖﹣﹣增大压强
用力将实心球扔出﹣﹣力能改变物体运动状态
三、填空题（本大题共5小题，共10分）
14．在科学活动课上小明做了“水果电池”的实验：他将铜片和锌片作为电极插入柠檬中，并将铜片和锌片与电压表相连，发现电压表有示数，如图所示；然后，他将锌片换成铝片，另一个电极的材料不变，同样连接到电压表上，发现电压表的示数发生了变化。请根据以上的实验现象，提出一个可探究的科学问题：_____。
15．如图，电源电压保持不变,电阻R1=R2=R3=10Ω．要使R2、R3并联,应闭合开关________，此时电流表的示数为I1；若把开关S1、S2都断开，此时电流表的示数为I2 ， 则I1:I2=________
16．如图所示是一个水位自动报警器的原理图。水位到达金属块B之后，_____（选填“红”或“绿”）灯亮；当绿灯亮时电磁铁_____（选填“有”或“无”）磁性。
17．如图所示的电路，要使L1、L2并联，需要闭合的开关是________；如果同时闭合开关S1、S2和S3 ， 电路会出现________．
18．如图所示为甲、乙两种物质的质量跟体积关系的图像。根据图像分析，密度ρ甲_____(选填“＞”“＜”或“＝”)ρ乙；质量为1.8 kg的乙物质的体积为_____dm3。
四、计算题（本大题共3小题，共29分）
19．自动饮水机已经普遍用于车站、学校等公共场所，我校使用的“碧丽”牌电热水器的参数表以及简化电路图如图所示，电热丝电阻分别为R1、R2，请根据说明书提供的信息计算（水的密度ρ水=1×103kg/m3，水的比热容c水=4.2×103J/kg℃）
（1）该电热水器处于正常加热时的电流是多少？
（2）电阻丝R1的阻值．
（3）如果饮水机处在“加热”状态正常工作时，电热丝所产生的热量有80%被水吸收，饮水机的热胆装满水，水温由20℃加热到100℃，需用多长时间？
20．如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，求：
电源电压U和定值电阻R的阻值；滑动变阻器的最大阻值；当滑片P在b端时，滑动变阻器消耗的功率．
21．沈精致同学利用塑料矿泉水瓶和薄壁小圆柱形玻璃瓶制作了“浮沉子”。他将装有适量水的小玻璃瓶瓶口朝下，使其漂浮在瓶内的水面上（水的密度为），矿泉水瓶内留有少量空气，拧紧瓶盖使其密封，此时小玻璃瓶露出水面的高度为，如图所示。小空玻璃瓶的质量为，横截面积为，当用力挤压矿泉水瓶侧面，少量水进入小玻璃瓶内，使“浮沉子”向下运动，恰好能在水中悬浮。（不计小玻璃瓶中气体的质量及小玻璃瓶瓶口处体积）求：
（1）当“浮沉子”在如图位置漂浮时，小玻璃瓶内外水面高度差；
（2）当“浮沉子”恰好在水中悬浮，与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量。
五、作图题（本大题共2小题，共4分）
22．在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向．
23．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．
六、实验探究题（本大题共3小题，共15分）
24．探究“牛顿第一定律”的过程中：
某实验小组利用如图1所示的装置来研究“阻力对物体运动的影响”。
①运动的小车在水平面上滑行距离的长短除了与小车受到的摩擦阻力有关外，你认为还应该与小车_____有关（写出一个即可）；
②每次实验让小车从同一斜面的同一高度由静止自由滑下的目的是________。
③实验现象是：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越___________，速度减小得越___________。
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将做___________。事实上“牛顿第一定律”的形成，经历了伽利略、笛卡尔和牛顿等科学家的不断完善。
①伽利略经过图2所示的实验和推理得出结论：如果没有摩擦力和空气阻力的影响，在水平面上运动的物体将会一直运动下去。结合伽利略的结论写出下图中各实验和推理的先后顺序___________（用字母表示）。
②笛卡尔在伽利略观点的基础上进一步完善：如果运动中的物体没有受到力的作用，它将维续以同一速度沿直线运动，既不停下来也不偏离原来的方向。牛顿在他们研究的基础上提出了“牛顿第一定律”。相对于“牛顿第一定律”，笛卡尔的观点有什么不足？___________。牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此___________用实验来直接证明这一定律（选填“能”或“不能”）。在图3声现象的探究中运用该方法的是___________。
25．如图甲所示，是小明在水平桌面上探究“平面镜成像的特点”时的实验装置．
在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于_____；如果有3mm厚和2mm厚的两块玻璃板，应选择_____mm厚的玻璃板做实验．在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像．小明拿另一支大小相同的蜡烛在玻璃板后面移动，当蜡烛移动到A′处时，可以看到它跟像完全重合．由此可以得出的结论是_____．如果玻璃板放置得不够竖直，将对实验产生的影响是：_____．经过三次实验，记录的像与物对应的位置如图乙所示．为了得到更多的实验结论，接下来小明应该进行的操作是：_____．
26．小明把乒乓球由静止释放，球落地后会立即反弹．多次操作后小明发现球反弹的高度总是小于开始下落时的高度．
（1）在整个过程中乒乓球的机械能_________（选填“变大”、“变小”或“不变”）．
（2）若将乒乓球运动过程中受到的重力和阻力等效成一个力，则下落过程中等效力的大小______（选填“大于”、“小于”或“等于”）上升过程中等效力的大小，球反弹到最高点时，_____（选填“是”或“不是”）平衡状态．
（3）要使球能弹跳到原来抛球的位置，可行的方法是__________________________．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
A.太阳能可以在自然界里源源不断地得到补充，所以它属于可再生能源，故A符合题意；
BCD.天然气、煤炭、石油不可能在短期内从自然界得到补充，所以它们属于不可再生能源，故BCD不符合题意。
2、B
【解析】
试题分析：中学生正常步行的速度在1m/s左右，故A不符合实际；中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右，故B符合实际；人的正常体温为37℃，洗澡淋浴时水温略高于体温约为40℃，故C不符合实际；重庆地区大气压的值大约是105 Pa，故D不符合实际，故选B。
考点：速度与物体运动；温度；重力大小的估测；大气压强的存在
3、C
【解析】
A．船不管是在海水里还是河水里都要漂浮在水面上，漂浮时浮力等于重力，而船重不变，所以无论在海里还是在河里船受到的浮力不变，故A错；
B．地球附近的物体都受到重力作用，所以匀速上升的气球受重力的作用，故B错；
C．用水平力推水平地面上的课桌，没有推动，课桌仍保持静止状态，所以静止的课桌受到平衡力的作用．水平方向上受到的推力和阻力是一对平衡力，大小相等，故C正确；
D．挂在天花板上的电灯处于静止状态是因为灯受到平衡力的作用，灯的重力与线对它向上的拉力是一对平衡力，故D错。
故选C。
4、C
【解析】
A. 声音由物体的振动产生，但物体振动时，其频率可能不在人的听觉范围内，所以人们可能是听不到此声音的，故A错误；
B. 音色是发声体特有的特征，可以用来区分声源，所以人们能分辨蛙声和蝉鸣，是因为它们的音色不同，故B错误；
C. 学校周边“禁止鸣笛”，是在声源处控制噪声，故C正确；
D. 人们利用超声检测锅炉是否有裂纹，说明声音可以传递信息，故D错误；
故选C．
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
5、D
【解析】
A、太阳光经过凸透镜形成光斑，是由于光的折射形成的。故与题意不符。
B、手影的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
C、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
D、平静湖面上塔的倒影，属于平面镜成像，是由于光的反射形成的，符合题意。
6、D
【解析】
纸的燃点大约是180℃左右，而水在100℃时沸腾．当纸杯里面装了水，用火焰加热纸杯底部时，纸杯吸热升温，并迅速把热量传递给水．当纸杯里的水吸热升温至沸点时，水开始沸腾．这时，继续加热纸杯，水温却不再升高．所以，只要纸杯中有水，纸就不能达到燃点而燃烧了．
故选D．
【点睛】此题考查了水的沸点和纸的着火点，要注意液体沸腾时要不断从外界吸热，而温度不变．
7、D
【解析】
A．故宫午门雁翅楼在水中形成的倒影，属于平面镜成像，是由光的反射形成的，不符合题意；
B．日光下故宫日晷晷针形成的影子，是由光的直线传播形成的，不符合题意；
C．故宫东华门在汽车后视镜里形成的像，是凸面镜成像，是由光的反射形成的，不符合题意；
D．透明水晶球相当于凸透镜，故宫角楼可以通过透明水晶球成的倒立的像（即“倒影”），是由光的折射形成的，符合题意．
8、C
【解析】
AB．一切物体都具有内能，内能不可能为零，故AB错；
C．铁丝被快速弯折的过程中，通过做功的方式使物体内能增加的，机械能转化成内能，故C正确；
D．压缩冲程是通过做功的方式增加物质的内能的，故D错．
9、D
【解析】
壶盖被水蒸气顶起时，水蒸气的内能转化为壶盖的机械能，而热机压缩冲程是将机械能转化为可燃气体的内能，它们的能量转化不同；水沸腾时，继续通电，水不断吸收热量，但水的温度不变；壶盖和壶口上方的“白气”是由水蒸气遇冷液化成的液态小水滴；电热水壶是消耗电能的家用电器，烧水过程中，电能转化为内能
10、B
【解析】
试题分析：A．一元硬币的的直径是5cm，错误，直径大约是1.2cm；
B．液晶电视的电功率约100W，正确，液晶电视的功率为90-125W；
C．一中学生的重是50N，错误，中学生的重力大约为500N；
D．手机电池的电压约1.5V，错误，手机电池的电压约为4.2-4.7V；应选B．
考点：常见数据的估测
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】由电路图知道，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流。因为串联电路电流处处相等，由P=UI知道，“3V 1.5W”的灯泡正常发光时电路中的电流是：I1 =P1/U1=1.5W/3V=0.5A，“4V 2W”的灯泡正常发光时电路中的电流是：I2 =P2/U2=2W/4V=0.5A，所以，电流表在两种状态下示数均为0.5A，故A正确；
由I=U/R知道，两灯泡的电阻分别是：R1 =U1/I1=3V/0.5A=6Ω，R2 =U2/I2=4V/0.5A=8Ω，两种状态下电路中的总电阻是：R=U/I=6V/0.5A=12Ω，因为串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻分别是：Ra =R-R1 =12Ω-6Ω=6Ω，Rb =R-R2 =12Ω-8Ω=4Ω，结合电路图知道，点a在点b的右侧，故B正确；
因为串联电路中总电压等于各分电压之和，所以，电压表在两种状态下示数之比是： ，故C错误；因为两种情况电源电压和电路中的电流均相等，所以由P=UI知道，两种情况下，电路中灯泡与滑动变阻器的总功率相同，故D正确，故选ABD。
12、BD
【解析】
A. 液体的沸点随液面上方的气压增大而升高，故A错误；B. 在公园里能闻到花香，是由于分子不停地做无规则运动，故B正确;C. 皮肤上擦酒精觉得凉，是由于酒精蒸发时吸收了皮肤的热量，而不是温度。故C错误；D. 把蔬菜放进冰箱，蔬菜的温度降低，蔬菜的内能是通过热传递改变的，故D正确。故选BD.
13、ACD
【解析】
A、在地板上洒水降温，是应用了水蒸发吸热的原理；用干冰人工降雨，是应用了干冰在升华过程中吸收大量的热，周围的温度急剧降低而使空气中的水蒸气凝结成水滴；磁铁有吸引铁钴镍的性质，称为磁性。故A正确；
B、电磁感应现象是把机械能转化为电能的；水向低处流是因为水受到向下的重力的作用；高压输电能减少电能在输电线上的损失。故B错误；
C、智能机器狗是半导体材料的应用；重力的方向始终竖直向下，所以利用重锤线可以检验墙壁是否竖直；天平的实质是一个等臂杠杆。故C正确；
D、居民区附近禁止汽车鸣笛，是在声源处减弱噪声；图钉的前端做得很尖是减小受力面积来增大压强；在力的作用下实心球被扔出。故D正确。
三、填空题（本大题共5小题，共10分）
14、水果电池电压的大小与电极的材料是否有关？
【解析】
其中一个电极的材料由锌片换成铝片，另一个电极的材料不变，同样连接到电压表，发现电压表的示数发生了变化，所以可提出探究的问题为：水果电池电压的大小与电极的材料是否有关？
15、S1、S2 4：1
【解析】
电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．电阻的串并联特点：串联电路的电阻越串越大；并联电路的电阻越并越小 ．如图所示，电流从电源的正极流出经过电流表后，要使电阻R2、R3并联，则电阻R2、R3中必须有电流通过，所以应闭合开关S1、S2（电阻R1处于短路状态）；
当开关S1、S2断开，R3处于开路状态，电阻R1、R2串联；
R2、R3并联时
R=5Ω，
电流
I1==；
R1、R2串联时，
R′=10Ω+10Ω=20Ω，
电流
I2==；
因此
I1∶I2=×=4∶1．
16、红 无
【解析】
由题意可知，这一水位自动报警器的基本结构是一个电磁继电器，根据电磁继电器的基本工作原理，结合在此处的运用可描述其原理。
【详解】
图中所示的水位自动报警器工作原理：当水位到达B时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁具有磁性，向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮；当绿灯亮时，衔铁与绿灯的触点接触，说明电磁铁无磁性。
17、S1、S3 电源短路
【解析】
根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．
【详解】
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2，另一路经过L1、S3，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2；若同时闭合开关S1、S2、S3时，电流从正极出发，经S1、S3、S2直接回到负极，造成电源短路．
18、＞ 2
【解析】
根据可知，体积相同是质量大的密度大，故；根据图像上的点可以求出
，
时，
。
四、计算题（本大题共3小题，共29分）
19、（1）10A；（2）462Ω；（3）35min
【解析】
（1）由表中数据可知加热功率P加=2200W，正常加热时的电流I加==10A；
（2）开关S2闭合、S1断开时，两电阻串联，由串联电阻的规律，此时总电阻最大，根据可知，饮水机的总功率最小，处于保温状态；总电阻：=484Ω，当两开关都闭合时，R1被短路，电路为R2的简单电路，此时饮水机处于加热状态，R2的阻值：R2==22Ω，根据串联电阻的规律可得R1的阻值：R1=R-R2=484Ω-22Ω=462Ω；
（3）饮水机的热胆装满水时，水的体积是11L=11dm3=11×10-3m3，水的质量：m=ρ水V=1.0×103kg/m3×11×10-3m3=11kg；水温由20℃加热到100℃，水吸收的热量（有用能量）：Q吸=cmΔt=4.2×103J/（kg•℃）×11kg×（100℃-20℃）=3.696×106J；消耗的电能：W==4.62×106J，需要的加热时间为：t==2100s=35min．
答：（1）该电热水器处于正常加热时的电流是10A；
（2）电阻丝R1的阻值是462Ω；
（3）水温由20℃加热到100℃，需用35min．
20、⑴U=9V，6Ω；⑵12Ω；⑶4.5W
【解析】
⑴当变阻器的滑片接在a端时，电流最大，电压表的示数就是电源的电压，即
U=9V
定值电阻R＝U/Ia＝9V/1.5A＝6Ω
⑵当变阻器的滑片接在b端时，电流最小，电路的总电阻
R总＝U/Ib＝9V/0.5A＝18Ω
滑动变阻器的最大阻值
Rm=R总－R=18Ω－6Ω=12Ω
⑶当变阻器的滑片接在b端时
滑动变阻器消耗的功率
P ＝Ib2 Rm＝(0.5A)2×18Ω＝4.5W
21、（1）（2）
【解析】
根据题中“沈精致同学利用塑料矿泉水瓶和薄壁小圆柱形玻璃瓶制作了“浮沉子”。…… 使“浮沉子”向下运动，恰好能在水中悬浮。求“浮沉子”悬浮与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量。”可知，本题综合考查浮力的知识，根据阿基米德原理和浮沉条件进行解答。
【详解】
（1）设小玻璃瓶瓶口处到矿泉水瓶水面的高度为，小玻璃瓶内水的高度为。
因小玻璃瓶漂浮，故有：
，
，
，
。
（2）当小玻璃瓶由漂浮变为悬浮时，有水进入到小瓶中，小瓶中水增加的重力等于小瓶增加的浮力，即：
。
答：（1）当“浮沉子”在如图位置漂浮时，小玻璃瓶内外水面高度差为；
（2）当“浮沉子”恰好在水中悬浮，与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量为。
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极．
磁感线的方向是：在磁体的周围N极流出，回到S极．由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的．
根据异名磁极相互吸引可以确定与螺线管左端S极靠近的是小磁针的N极，则小磁针的右端为S极．
23、
【解析】
当飞机严重左倾时，绿灯亮、电铃响，开关接a，绿灯与电铃接入电路；
当飞机严重右倾时，红灯亮、电铃响，开关接b，红灯与电铃接入电路；
由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，
不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示：
六、实验探究题（本大题共3小题，共15分）
24、运动到水平面时的初速度 控制小车到达水平面的速度相同 远 慢 匀速直线运动 CAB 没有对静止物体不受力时的情况做出描述 不能 B
【解析】
（1）①运动的小车在水平面上滑行距离的长短与小车受到的摩擦阻力、小车运动到水平面时的初速度、小车的质量等都可能有关；
②为了控制小车到达水平面的速度相同，所以每次实验让小车从同一斜面的同一高度由静止自由滑下；
③由实验现象可知：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越远，速度减小得越慢；
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将以恒定不变的速度向前运动，做匀速直线运动。
（2）①结合伽利略的结论可以想象出，他所进行各实验和推理应该是先有空气阻力、斜面粗糙，再推理出无空气阻力、斜面光滑的情况，因此其先后顺序应该是CAB。
②相对于“牛顿第一定律”，笛卡尔的观点不够全面，即：没有对静止物体不受力时的情况做出描述；
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此不能用实验来直接证明这一定律。
在图3声现象的探究中，探究真空不能传声时，绝对的真空我们无法直接获得，最终的结论是推理得出的，因此运用该方法的是B。
25、观察并确定像的位置 2 像和物大小相等 后面的蜡烛无法和像重合 将对应的像点和物点相连，判断连线是否和镜面垂直，测出像距和物距并进行比较
【解析】
(1)透明的玻璃板，可以观察到玻璃板的另一侧；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的．
(2)未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛和他成的像大小相等，物体和像关于平面镜对称，同时还可以确定像的位置．
(3)平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以蜡烛成的像不与蜡烛重合，所以有可能找不到像的位置．
(4)本实验是探究验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．
26、变小 小于 不是 用力向下抛出乒乓球
【解析】
（1）由题知，多次操作后小明发现球反弹的高度总是小于开始下落时的高度，因为乒乓球受到空气阻力的作用，故在整个过程中乒乓球的机械能变小；
（2）乒乓球上升时，受到向下的重力和空气阻力，二者方向相同，其等效力为二力之和，而下落时受到向下的重力和向上的空气阻力，其等效力为二力之差，故下落过程中等效力小于上升过程中等效力；球反弹到最高点时，虽然速度为零，但受到向下的重力作用（合力不为零），因此不是平衡状态；
（3）用力向下抛出乒乓球，乒乓球有初速度，具有动能，在碰撞过程中会有能量的损失，但如果给的初动能等于这个能量损失，即能量补给等于能量损失，那么球就能弹到原先高度．
饮水机参数
热水温度：100℃
热胆容积：11L
加热功率：2200W
保温功率：100W
额定电压：220V
频率：50Hz
