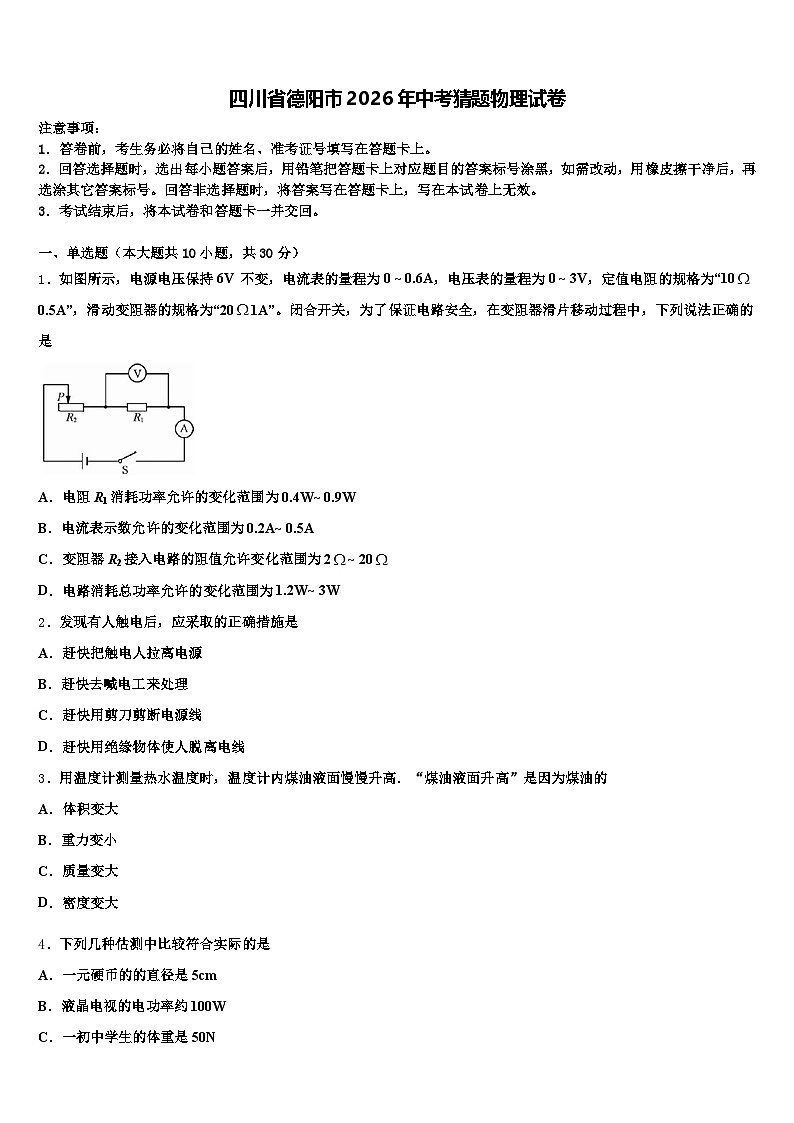

四川省德阳市2026年中考猜题物理试卷（含答案解析）

这是一份四川省德阳市2026年中考猜题物理试卷（含答案解析），共16页。试卷主要包含了下列几种估测中比较符合实际的是，关于光现象，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示，电源电压保持6V 不变，电流表的量程为0 ~ 0.6A，电压表的量程为0 ~ 3V，定值电阻的规格为“100.5A”，滑动变阻器的规格为“201A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是
A．电阻R1消耗功率允许的变化范围为0.4W~ 0.9W
B．电流表示数允许的变化范围为0.2A~ 0.5A
C．变阻器R2接入电路的阻值允许变化范围为2~ 20
D．电路消耗总功率允许的变化范围为1.2W~ 3W
2．发现有人触电后，应采取的正确措施是
A．赶快把触电人拉离电源
B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线
D．赶快用绝缘物体使人脱离电线
3．用温度计测量热水温度时，温度计内煤油液面慢慢升高．“煤油液面升高”是因为煤油的
A．体积变大
B．重力变小
C．质量变大
D．密度变大
4．下列几种估测中比较符合实际的是
A．一元硬币的的直径是5cm
B．液晶电视的电功率约100W
C．一初中学生的体重是50N
D．手机电池的电压约1.5V

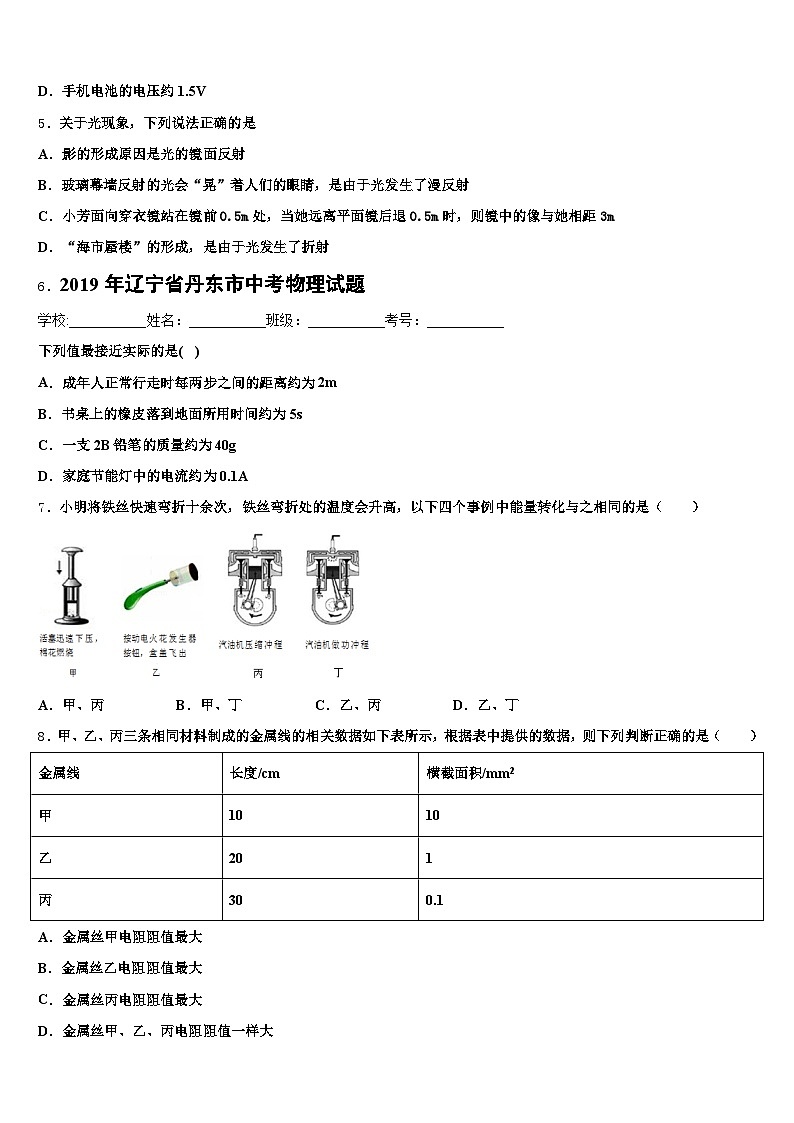

5．关于光现象，下列说法正确的是
A．影的形成原因是光的镜面反射
B．玻璃幕墙反射的光会“晃”着人们的眼睛，是由于光发生了漫反射
C．小芳面向穿衣镜站在镜前0.5m处，当她远离平面镜后退0.5m时，则镜中的像与她相距3m
D．“海市蜃楼”的形成，是由于光发生了折射
6．2019年辽宁省丹东市中考物理试题
学校:___________姓名：___________班级：___________考号：___________
下列值最接近实际的是( )
A．成年人正常行走时每两步之间的距离约为2m
B．书桌上的橡皮落到地面所用时间约为5s
C．一支2B铅笔的质量约为40g
D．家庭节能灯中的电流约为0.1A
7．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（ ）
A．甲、丙B．甲、丁C．乙、丙D．乙、丁
8．甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是（ ）
A．金属丝甲电阻阻值最大
B．金属丝乙电阻阻值最大
C．金属丝丙电阻阻值最大
D．金属丝甲、乙、丙电阻阻值一样大
9．下列数据中，最不接近符合生活实际的是
A．一个鸡蛋的质量约50g
B．一个乒乓球的直径约为40mm
C．人通常步行的速度约为10m/s
D．200w的家用电冰箱正常工作电流约为1A
10．如图所示，设水对底部的压强为p瓶子对桌面的压强为p′．将瓶子从正放（如图甲）变为倒放（如图乙），则p和p′的变化情况是
A．p变小，p′变小B．p变小，p′变大
C．p变大，p′变小D．p变大，p′变大
二、多选题（本大题共3小题，共12分）
11．如图所示两个容器完全相同容器分别装有甲、乙两种液体，现将同一小球先后放入两种液体中，小球静止后两容器内液面相平，小球的状态如图所示，则下列说法正确的是
A．甲液体密度小于乙液体密度
B．小球在两种液体中所受浮力相同
C．甲液体对容器底的压强大于乙液体对容器底的压强
D．左侧容器对桌面压力大于右侧容器对桌面的压力
12．下列关于能量和能源的叙述中，正确的是
A．生态系统达到平衡状态时，能量的输入与输出保持相对平衡
B．洋流蕴藏着巨大的能量，其主要来源于太阳能
C．水力发电是利用水的势能转化为动能
D．氢能源是一种很有发展前途的清洁能源
13．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器。闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图象如图乙所示，则
A．电源电压为12V
B．滑动变阻器的最大阻值为20Ω
C．定值电阻R1的最小功率为4.8W
D．MN是V1表示数随A表示数变化的图象
三、填空题（本大题共5小题，共10分）
14． 如甲图所示，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________(选填“L1”或“L2”)的电流，b电流表的读数应为_______安。
15．科技小组同学自己动手制作弹簧测力计．他们选用两根弹簧甲和乙进行测试：当在弹簧的下端挂相同的钩码时，两根弹簧的伸长不同，并绘出如图所示的图象，分析其中一根弹簧的实验图象得到结论是______．若他们要制作量程较大的弹簧测力计应选弹簧______；若要制作精确度较高的弹簧测力计应选弹簧______．（以上两空均选填“甲”或“乙”）
16．我国第二艘航母采用电磁弹射技术,如图为航母上简化的电磁弹射装置,能带动舰载机在极短时间内达到起飞速度。若舰载机质量为 15吨,从开始被弹射到起飞的过程中,舰载机受到向上的升力不断 增大的直接原因是_________。舰载机被弹射出去后,航 母受到的浮力将比舰载机未被弹射时减小_______牛。
17．如图所示，一直撬棒AD=1m，CD=BC=0.1m，石头垂直作用在棒上的力是420N，若要撬动石头，则应以点____为支点，施加在撬棒A点的力最少是___N．
18．某定值电阻两端电压为4V，100s内消耗的电能为40J，则该定值电阻的阻值为______.
四、计算题（本大题共3小题，共29分）
19．如图所示，工人通过滑轮组使重600N 的箱子以0.4m/s 的速度从地面升到12m高的五楼上．求：
工人吊起箱子过程中做的有用功是多少？若滑轮组的机械效率为80%，则工人做的功是多少？其功率为多少？
20．随着城市建设的加快，高层住宅拔地而起．但城市供水只能满足1—6层，6楼以上需要采取二次加压，先把水存到楼顶水箱，再对整栋楼供水．如果水泵把体积为10m3的水送到30m高的楼顶水箱，所用时间为5min．取g=10N/kg．通过计算回答：
（1）体积为l0m3的水质量是多大？
（2）此过程水泵做了多少功？
（3）此过程水泵的功率是多少？
21．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：
（1）电源电压；
（2）电阻Rx的阻值．
五、作图题（本大题共2小题，共4分）
22．如图，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂。
23．如图所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块块在B处时水平方向的受力示意图．
（______）
六、实验探究题（本大题共3小题，共15分）
24．如图所示是“探究电流的大小与哪些因素有关”的电路图．
（1）连接电路前，开关必须______．
（2）请根据图1所示的电路图用笔画线代替导线将图2所示的实物连接成完整电路（导线不允许交叉）．
（____）
（3）实验开始时，滑动变阻器的作用是______．在探究通过导体的电流与导体两端电压关系时，应保持______不变，此时滑动变阻器的作用是______；在探究通过导体的电流与导体电阻关系时，此时应保持______不变．
（4）在探究通过导体的电流与导体电阻关系时，得到实验数据记录如下表：
根据上表的实验数据，请在图3中画出电流随电阻变化的图象．
（____）
25．在“测量小灯泡电阻”的实验中，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将图甲中实物电路连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）；
（_____）
（2）连接电路后，闭合开关，小灯泡发光，但电压表示数为0，经检查电路中a、b、c、d四根导线中有一根断了，则该导线是_____（填写字母）；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为_____Ω（保留1位小数）；
（4）如果考虑电表自身电阻对实验的影响，则小灯泡电阻的测量结果与真实值相比_____（选填“偏大”或“偏小”）。
26．某小组同学要“探究影响液体压强大小因素”，他们设计了如图所示的实验探究方案，图（a）、（b）、（d）中金属盒在液体中的深度相同．实验测得几种情况下压强计的U形管两侧液面高度差的大小关系是h4＞h1=h2＞h3 ．
实验中液体内部压强的大小通过________反应出来． 实验中液体内部压强最小的是________图． 比较图a和图d可以得出的结论是：________．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
滑动变阻器R2与定值电阻R1串联，电压表测量定值电阻两端的电压，根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最小时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化．电源两端电压为6V保持不变，定值电阻为10Ω；由题意知，当电压表的最大测量值为3V时，此时定值电阻R1两端的电压U1=3V，电路中的电流
因此电路中的最大电流为0.3A；故滑动变阻器接入电路中的最小电阻
电路消耗的最大功率
P=UI=6V×0.3A=1.8W
电阻R1消耗功率最大功率
P=UI=3V×0.3A=0.9W
故BCD错误；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，即
电阻R1消耗的最小功率
P′=(I1′)2R1=（0.2A）2×10Ω=0.4W
则电阻R1消耗功率允许的变化范围为0.4W～0.9W；故A选项正确。
故选A。
2、D
【解析】
当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；也不可以喊人来处理，因为触电现象是较短时间内发生的事；更不能用剪刀割断导线，剪刀是导体，自己也会触电，故A、B、C不符合题意．D符合题意．
3、A
【解析】
常用温度计利用液体热胀冷缩的性质制成．
A. 所以用温度计测量热水温度时，温度计内煤油液面慢慢升高．“煤油液面升高”是因为煤油的体积变大了，故A正确；
B. C. 温度计内的液体多少没有变化，即质量不变，而重力与质量成正比，所以重力也不变，故BC错误；
D. 根据可知，质量不变，体积变大，所以密度变小，故D错误；
故选A．
点睛：注意理解热胀冷缩的含义，即温度升高时，体积增大，温度降低时，体积减小．而质量是所含物质的多少，物质多少不变，质量是不会变化的．
4、B
【解析】
试题分析：A．一元硬币的的直径是5cm，错误，直径大约是1.2cm；
B．液晶电视的电功率约100W，正确，液晶电视的功率为90-125W；
C．一中学生的重是50N，错误，中学生的重力大约为500N；
D．手机电池的电压约1.5V，错误，手机电池的电压约为4.2-4.7V；应选B．
考点：常见数据的估测
5、D
【解析】
A．影是由于光的直线传播形成的，故A错误；
B．玻璃幕墙反射的光会“晃”着人的眼睛，是由于光发生了镜面反射，故B错误；
C．平面镜成像时，物体到平面镜的距离与像到平面镜的距离相等；当人到平面镜的距离从0.5m处又后退0.5m时，镜中的像与她相距1m+1m=2m，故C错误；
D．海市蜃楼是由于不均匀的大气使光发生了折射，故D正确；
故选D。
6、D
【解析】
A．一块地板砖的边长约80cm，成年人正常行走时每两步之间的距离略小于此数值，约为75cm＝0.75m，故A不符合题意；
B．书桌的高度不到1m，书桌上的橡皮落到地面所用时间不到1s，故B不符合题意；
C．一枚一元硬币的质量为6g，一支2B铅笔的质量略小于此数值，在4g左右，故C不符合题意；
D．家庭节能灯的功率在20W左右，工作电流在
故D符合题意。
7、A
【解析】
反复弯折铁丝，铁丝弯折处温度升高，机械能转化为内能，使铁丝的内能增加。甲图中，用力将活塞压下，活塞对空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，正确；乙图中，按动电火花发生器按钮，盒盖飞出，此过程内能转化为机械能，错误；丙图中，汽油机压缩冲程过程中机械能转化为内能，正确；丁图中，汽油机做功冲程中，高温高压的燃气对外做功，此过程中内能转化为机械能，错误。故选A。
8、C
【解析】
导体的电阻决定于导体的材料、长度与横截面积，导体的长度越小，横截面积越大，导体的电阻越小．
【详解】
由表中数据知，甲导体的长度最小，甲导体的横截面积最大，故导体甲电阻值最小，
丙导体的长度最大，丙导体的横截面积最小，故导体丙电阻值最大，故C正确，ABD错误．
故选C．
9、C
【解析】
A、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．此选项符合实际；
B、一个乒乓球的直径约为4cm即40mm．此选项符合实际；
C、人正常步行的速度大约是1.1m/s左右．故此选项不符合实际；
D、家庭电路中电压为220V，根据P=UI可计算电流大小，当200W的电冰箱正常工作时电流约为，故此选项符合实际．
故C选项符合题意．
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
10、D
【解析】
由图知道，瓶内水不满，瓶子的形状是上细下粗，所以倒过来会使水的深度变大，由公式P=ρgh知道，液体对瓶塞的压强变大；瓶对桌面的压力等于瓶和里面水的总重力，所以无论瓶口朝上还是朝下，它们的重力不变，故对桌面的压力也不变，但倒过来后受力面积变小，即对桌面的压强变大，所以将瓶子从正放变为倒放，则p变大，p′变大，故选D．
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
根据题中“将同一小球先后放入两种液体中，小球静止后两容器内液面相平，小球的状态如图所示，则下列说法正确的是”可知，本题考查浮力和液体压强公式的应用。根据浮沉条件，判断浮力大小；根据阿基米德原理F浮=ρ液gV排分析液体密度的大小关系；根据p=ρgh判断容器底所受压强的关系；
【详解】
同一小球先后放入两种液体中，甲图小球漂浮，浮力等于重力，即F浮甲=G。乙图小球悬浮，浮力等于重力，即F浮乙=G。所以F浮甲=F浮乙，即小球在两种液体中所受浮力相同，故B正确。
根据F浮=ρ液gV排，在浮力相同时，由图知V甲排＜V乙排，所以，故A错误。
小球静止后两容器内液面相平，根据p=ρgh，，深度h相同，所以，即甲液体对容器底的压强大于乙液体对容器底的压强，故C正确。
两个完全相同容器分别装有甲、乙两种液体，因为甲液体对容器底的压强大于乙液体对容器底的压强，根据F=PS可知，液体对容器底的压力F甲＞F乙，圆柱形容器，则液体的重力G甲＞G乙，液体中放入同一小球，根据容器对桌面的压力等于容器内液体和物体的重力之和。可得左侧容器对桌面压力大于右侧容器对桌面的压力，故D正确。
12、ABCD
【解析】
A．根据能量守恒定律可知能量是守恒的，因此生态系统达到平衡状态时，能量输入与输出保持相对平衡,故符合题意；
B．太阳中蕴藏无比巨大的能量，地球上的能量很大一部分来自于太阳能，故符合题意；
C．水力发电时，利用水的重力势能转化成水的机械能，带动发电机工作，故符合题意；
D．氢气是一种很有发展前途的能源，氢气燃烧放出大量的热量，并且生成物是水，水对环境没有任何污染，故符合题意．
13、ABD
【解析】
由甲图可知，电阻R1和滑动变阻器R2串联，电流表测电路中电流，电压V1测R1两端电压，电压表V2测R2两端电压。
滑片P从B点滑到A点的过程中，变阻器连入电路的电阻变小，根据I=可知电路中的电流变大；根据串联分压原理可知，滑动变阻器R2两端的电压变小；由于电源电压不变，则R1两端的电压变大；所以，通过R2的电流随其两端电压的减小而增大，通过R1的电流随其两端电压的增大而增大；由此可知，乙图中MN是R1的U-I图象（即MN是V1表示数随A表示数变化的图象），EF是R2的U-I图象；故D正确；
由图可知，滑片在B点时滑动变阻器的电阻最大，电流最小为：IB=0.4A，此时U1B=4V，U2B＝8V，则串联电路的电压特点可得，电源电压：U=U1B+U2B=4V+8V=12V，故A正确；
由乙图可知，滑片在B点时滑动变阻器的电阻最大，电流最小为IB=0.4A，变阻器的电压U2B＝8V，则滑动变阻器的最大电阻为：R2大==20Ω；故B正确；
由图乙可知，电路的最小电流为0.4A，此时定值电阻R1两端的电压为4V，定值电阻R1的最小功率：P1小＝U1小I小＝4V×0.4A＝1.6W，故C错误。
三、填空题（本大题共5小题，共10分）
14、L1 1.2
【解析】
如图甲，电流表a与L1串联，测量L1的电流；
电流表b测量干路电流，因为并联电路的干路电流为各支路电流之和，所以b的示数应该大于a的示数，而乙图电流表a的指针偏转角度大，说明a电流表使用小量程，而b电流表使用大量程，分度值为0.1A，读数为1.2A。
15、弹性限度内，弹簧的伸长与拉力成正比；乙；甲
【解析】
（1）从图象B可以看出，钩码的重力每增加2N，弹簧伸长1cm，而当拉力超过8N后，弹簧的伸长与拉力不再成正比，说明此时超过了弹簧的弹性限度，因此可以得出：在弹性限度内，弹簧的伸长与拉力成正比；
（2）读图象可知，在拉力相同时，弹簧甲的伸长更明显，因此它适合制作精确度较高的测力计，弹簧乙的伸长更不明显，而且能承受较大的拉力，因此它适合制作量程较大的测力计．
自制弹簧测力计一定要找准拉力与弹簧伸长量的关系，这样才能准确标出刻度，同时测定出弹簧测力计的量程也很重要，这样才能保证在使用时不会损坏弹簧测力计．
16、机翼上方气体流速快，压强小；下方流速慢压强大 150000
【解析】
舰载机从开始被弹射到起飞的过程中，速度不断增大， 此时等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼下方的流速，根据流速越大，压强越小，此时就形成一个向上的压强差，速度增大，升力就不断增大；根据漂浮的物体受到的浮力等于物体重力，航母减小的浮力就等于舰载机的重力，即F减小=G机=mg=15×1000kg×10N/kg=150000N。
17、D 42
【解析】
要使施加在撬棒A点的动力最小,应使动力臂l1最大；
当以D为支点,在A点施加垂直AD向上的动力时,动力臂l1=AD=1m，即动力臂为最大值， 阻力、阻力臂一定，则动力为最小；
此时阻力F2=420N,阻力臂l2=CD=0.1m，
根据杠杆平衡条件F1l1=F2l2可得，施加在撬棒A点的力：
F1= ==42N.
18、40
【解析】
由电功的公式可得，该定值电阻的阻值。
四、计算题（本大题共3小题，共29分）
19、（1）7.2×103 J；（2）9×103 J； 300 W．
【解析】
（1）对箱子做的有用功：W有用＝Gh＝600 N×12 m＝7.2×103 J；（2）由η＝得，拉力做的总功：W总＝＝9×103 J；由v＝得，箱子上升所用的时间：t＝＝30s，拉力的功率：P＝＝300 W．
（1）使用滑轮组的目的是提升重物，已知物重和上升的高度，利用W有用＝Gh得出有用功；（2）已知有用功和机械效率，利用η＝计算总功（拉力做功）；（3）已知箱子上升的速度和高度，根据速度公式求出时间，根据v绳＝nv物可以得到绳端移动的速度；根据P＝计算拉力做功的功率．
20、（1）1×104kg（2）3×106J（3）1×104W
【解析】
(1)由ρ=得,体积为10m3的水的质量：
m=ρV=1.0×103kg/m3×10m3=1×104kg；
(2)水的重力：
G=mg=1×104kg×10N/kg=1×105N，
此过程水泵做的功：
W=Gh=1×105N×30m=3×106J；
(3)工作时间t=5min=300s，
此过程水泵的功率：
P= ==1104W；
21、（）6V．（）20Ω．
【解析】
(1)只闭合S时,电路为R0的简单电路,电流表测通过R0的电流，由I＝可得，电源的电压：
U＝I0R0＝0.6A×10Ω＝6V；
(2)同时闭合S、S1时,R0与Rx并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：
Ix＝I−I0＝0.9A−0.6A＝0.3A，
因并联电路中各支路两端的电压相等，所以,Rx的阻值：
Rx＝＝20Ω.
（1）只闭合S时，电路为R0的简单电路，电流表测通过R0的电流，根据欧姆定律求出电源的电压；
（2）同时闭合S、S1时，R0与Rx并联，电流表测干路电流，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律求出Rx的阻值．
五、作图题（本大题共2小题，共4分）
22、
【解析】
（1）根据杠杆的平衡条件，动力F1最小时，其力臂最长，即从支点到动力作用点的距离OA最长；在A点做力臂OA的垂线，方向向上，即为最小动力F1，OA的长度即为该力的力臂，如上图所示。
【点睛】力臂的画法应始终遵循从支点到力的作用线画垂线这一原则；找最小的力时则一定要遵循找最长的力臂这一原则．明确了这些才能按一定的作图规则将力或力臂表示出来。
23、
【解析】
木块在水平面上越来越慢，最后停下来，是因为只受到一个摩擦力的作用，摩擦力的方向与物体运动的方向相反向左，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、断开 保护电路 电阻 改变电阻的电压和通过的电流 电压
【解析】
（1）为保护电路，连接电路前，开关必须断开；
（2）电压表需要与电阻并联，变阻器需要按一上一下的原则接入电路中与电阻串联，如下图：
（3）实验开始时，滑动变阻器的滑片应置于最大阻值处，在电路中起保护电路作用；当探究通过导体的电流与导体两端电压关系时，则需要保持电阻不变，为了得出普遍性的结论，还需要多次测量，即通过改变滑动变阻器的电阻来改变电压和通过的电流；在探究通过导体的电流与导体电阻关系时，则需要保持电压不变；
（4）根据表格中数据，在坐标系中找出对应的点，然后用平滑的曲线连接起来，如下图：
25、 b 10.4 偏小
【解析】
（1）滑动变阻器滑片向右移动时灯泡变亮，即电阻变小，电流变大，故变阻器右下接线柱连入电路中，如下所示：
（2）小灯泡发光，电路为通路，但电压表示数为0，导线b断了；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，则小灯泡正常发光时的电阻约为：；
（4）图中电压表测量的电压是准确的，根据并联电路电流的规律，电流表示数大于灯的实际电流，由欧姆定律，则小灯泡电阻的测量结果与真实值相比偏小。
26、U型管液面高度差 C 液体内部压强与液体密度有关，密度越大压强越大．
【解析】
（1）实验中液体压强的大小变化不易直接测量，液体压强的变化会引起压强计的探头受到的压力发生变化，从而导致压强计探头上的橡皮膜的形状发生变化，进而引起压强计U形管两侧液面的高度差发生变化，因此实验中液体内部压强的大小通过压强计U形管液面的高度差反映出来的．
（2）由P=ρgh可知，液体的压强与液体的深度和密度都有关系，图a，b，c中液体都是水，C图中压强计探头上的橡皮膜探头在水中深度最小，d图中液体是浓盐水，密度大，同时深度也大，压强计的U形管两侧液面高度差的大小关系是h4＞h1=h2＞h1．因此，C图中液体内部压强最小．
（1）比较图a和图d，两次实验橡皮膜所处的深度相同，即液体的深度相同，而液体的密度却不同，图a是水，图d是浓盐水，从而得出的结论是：在不同液体的同一深度，液体的密度越大，液体的压强越大．
金属线
长度/cm
横截面积/mm2
甲
10
10
乙
20
1
丙
30
0.1
实验次数
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.2
0.15
