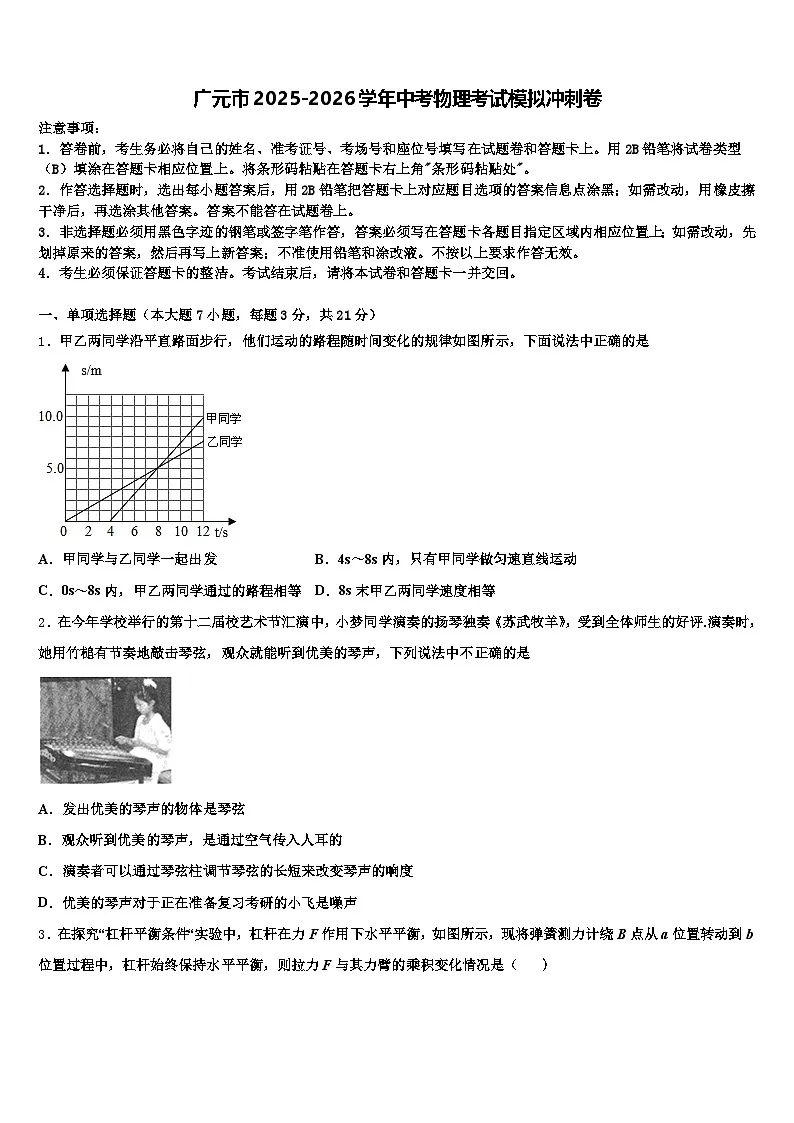

广元市2025-2026学年中考物理考试模拟冲刺卷（含答案解析）

这是一份广元市2025-2026学年中考物理考试模拟冲刺卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中正确的是
A．甲同学与乙同学一起出发B．4s～8s内，只有甲同学做匀速直线运动
C．0s～8s内，甲乙两同学通过的路程相等D．8s末甲乙两同学速度相等
2．在今年学校举行的第十二届校艺术节汇演中，小梦同学演奏的扬琴独奏《苏武牧羊》，受到全体师生的好评.演奏时，她用竹槌有节奏地敲击琴弦，观众就能听到优美的琴声，下列说法中不正确的是
A．发出优美的琴声的物体是琴弦
B．观众听到优美的琴声，是通过空气传入人耳的
C．演奏者可以通过琴弦柱调节琴弦的长短来改变琴声的响度
D．优美的琴声对于正在准备复习考研的小飞是噪声

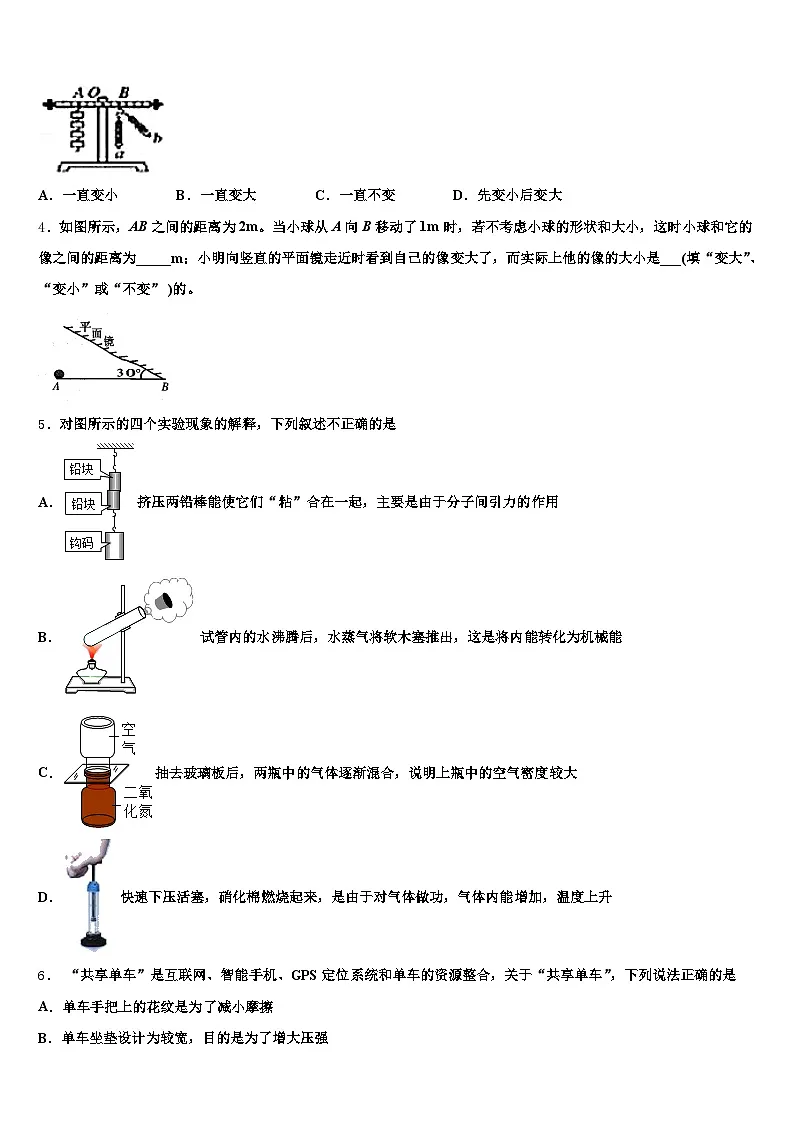

3．在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（ ）
A．一直变小B．一直变大C．一直不变D．先变小后变大
4．如图所示，AB之间的距离为2m。当小球从A向B移动了1m时，若不考虑小球的形状和大小，这时小球和它的像之间的距离为_____m；小明向竖直的平面镜走近时看到自己的像变大了，而实际上他的像的大小是___(填“变大”、“变小”或“不变” )的。
5．对图所示的四个实验现象的解释，下列叙述不正确的是
A．挤压两铅棒能使它们“粘”合在一起，主要是由于分子间引力的作用
B．试管内的水沸腾后，水蒸气将软木塞推出，这是将内能转化为机械能
C．抽去玻璃板后，两瓶中的气体逐渐混合，说明上瓶中的空气密度较大
D．快速下压活塞，硝化棉燃烧起来，是由于对气体做功，气体内能增加，温度上升
6． “共享单车”是互联网、智能手机、GPS定位系统和单车的资源整合，关于“共享单车”，下列说法正确的是
A．单车手把上的花纹是为了减小摩擦
B．单车坐垫设计为较宽，目的是为了增大压强
C．以行驶单车为参照物，路边的房屋是静止的
D．使用前用手机扫码，将信息通过电磁波传递到共享平台信息处理中心

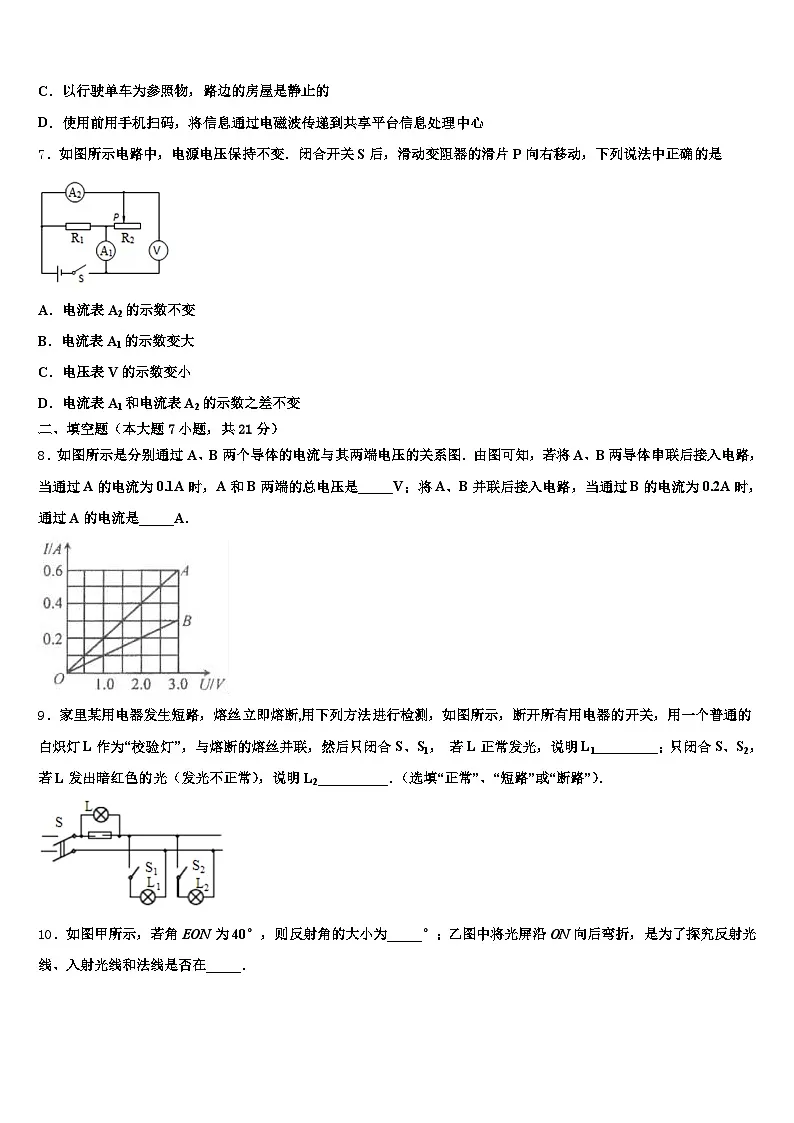

7．如图所示电路中，电源电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A2的示数不变
B．电流表A1的示数变大
C．电压表V的示数变小
D．电流表A1和电流表A2的示数之差不变
二、填空题（本大题7小题，共21分）
8．如图所示是分别通过A、B两个导体的电流与其两端电压的关系图．由图可知，若将A、B两导体串联后接入电路，当通过A的电流为0.1A时，A和B两端的总电压是_____V；将A、B并联后接入电路，当通过B的电流为0.2A时，通过A的电流是_____A．
9．家里某用电器发生短路，熔丝立即熔断,用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1， 若L正常发光，说明L1_________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2__________．（选填“正常”、“短路”或“断路”）．
10．如图甲所示，若角EON为40°，则反射角的大小为_____°；乙图中将光屏沿ON向后弯折，是为了探究反射光线、入射光线和法线是否在_____．
11．我们通过电视观看世界杯足球赛，电视信号是通过_____过来的；比赛时，被踢出去的足球由于_____继续向前运动
12．如图是某物体的s−t图像，由图像可知前5s内物体通过的路程是______m，在5s−15s内物体运动的速度是______m/s
13．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．
14．在“探究杠杆平衡的条件”实验中，为了知道动力和阻力的大小需要_____和钩码；为了能直接从杠杆上读出力臂，应使用带刻度的杠杆，且使杠杆在_____位置平衡。“探究二力平衡的条件”实验的目的是：探究当同一物体只受两个力作用而处于_____或匀速直线运动状态时，这两个力的_____、方向和作用线之间的关系。
三、作图题（共7分）
15．在图中分别标出通电螺线管的N、S极和小磁针的N、S极．
16．在图中标出磁感线的方向和小磁针的N极。
17．如图所示，一个吊灯悬挂在天花板下静止，请在图中画出吊灯的受力示意图。
四、实验题（本大题共5小题，共20分）
18．在探究二力平衡条件的实验中：
如图甲所示，水平放置的实验装置中，将系于小车两端的线挂上钩码，分别跨过两定滑轮，使作用在小车上的两个拉力方向相反，并通过调整____________来改变拉力的大小．当小车平衡时，将小车水平转过一个角度，松手后小车不能保持平衡，这样的操作是为了探究相互平衡的二力是否_______________．如图乙所示，A、B小车内装有电磁铁，电磁铁的通、断电可遥控实现，当通电时，A、B小车吸合成一体．为了探究二力平衡时，二力是否作用在同一物体上，在图中所示情况下，下一步的操作是___________________________________________________________________．本实验用带轮的小车为研究对象，是因为滚动摩擦比滑动摩擦____________．
19．用如图所示装置探究“动能大小与质量的关系”，具体做法是：把_____不同的钢球从相同的高度滚下，使钢球到达水平面时获得相同的_____，通过观察_____，比较两种情况下钢球动能的大小．实验过程除了用到转换法，另外还用到了_____法．
20．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右．请用笔画线代替导线将图甲所示的实物电路连接完整．
小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是_____．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为_____W．小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
①只闭合开关S，移动滑动变阻器滑片P至最左端，读出电压表示数为6V；
②断开开关_____，闭合开关_____，移动滑动变阻器滑片P，使电压表的示数为_____V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④小灯泡的额定功率为P额＝_____W．（答案保留一位小数）
21．某实验小组要用“伏安法”测量一个用电器L的额定功率（额定电压为10V、额定功率在之间），实验室有下列器材可供选用：
电源：（电压为3V）；（电压为15V）
电流表：（量程）；（量程）
电压表：（量程为）；（量程为）
滑动变阻器：（阻值范围）；（阻值范围）
开关一个，导线若干
为使测量尽可能准确、方便，请回答：滑动变阻器应该选择_____（填“”或“”）.若提供的电流表都坏了，但又找到一个阻值合适的定值电阻，开关若干，请你：（要求电路不可重组）
①画出实验电路图；
②写出实验步骤及所需测量的物理量_____；
③写出额定功率的表达式_____（用已知量和测量量表示）.
22．小华用如图所示的实验装置探究滑动摩擦力跟接触面的粗糙程度的关系．
（1）实验中小华应该用弹簧测力计水平拉动木块在长木板上做_______运动，这样做是根据_______的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小．
（2）通过在木板上分别铺棉布、毛巾测出滑动摩擦力的大小．某次实验中弹簧测力计的指针位置如图丙所示，它的示数是_______N．
（3）甲、乙、丙三个实验说明：在压力一定时，__________，滑动摩擦力越大．
（4）在图丁中，同组的小梦同学想探究滑动摩擦力是否与接触面积大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，滑动摩擦力越小.你认为她的结论正确吗?_____，正确的做法应该是________．
五、计算题（本大题共2小题，共13分）
23．重为200N的方形槽（内壁材料为铁质），放在水平台面上，有一个质量为0.6kg的磁性物块吸附在容器内壁，物块恰好能沿侧壁匀速向下滑动，最后静止在容器的底部；然后向槽中加水，当磁性物块五分之四的部分浸在液体中时，物块开始随液面向上滑动（不考虑水对摩擦力的影响）
（1）求该物块匀速下滑时受到侧壁的摩擦力f；
（2）物块向上滑动时，求该物块所排开水的体积V排；
（3）求该磁性物块的密度．
24．小芳想了解当滑动变阻器R2与电阻R1并联时，调节滑片，电流表A2与电压表示数的关系变化（如表），电流表A1与电压表示数的关系变化（如图），求：
（1）电阻R1的阻值；
（2）干路的电流为0.40A时，滑动变阻器接入电路的阻值；
（3）电压表示数为0.60V时，通电2min，电路消耗的总电能．
（4）此电路不允许滑动变阻器接入电路的阻值为零，请分析原因.
六、综合能力题（本大题共3小题，共18分）
25．2008年9月27日下午16点40分左右，历史将永远在这一刻定格﹣﹣中国航天员翟志刚顺利打开“神舟七号”飞船轨道舱舱门，在幽蓝色地球的背景下，翟志刚在太空中挥动着一面国旗向全国人民致意，中国人太空出舱的梦想就此实现！
如图为长征二号F型火箭运载着“神七”离地升空的照片，火箭发射架下方建有较大的水池，这是利用水在_____（填物态变化名称）时吸热降温，水池上方出现大量的白色气团，它们是_____形成的。“神七”进入预定轨道后发射了一颗“伴飞小卫星”。“伴飞小卫星”上装有与“嫦娥一号”类似的CCD立体相机，弹射后将摄制中国首张飞船在轨飞行的三维立体外景照片，该照片以太空为背景，展现“神七”高速运行的独特景致。CCD的结构为三层，第一层是“微型镜头”，第二层是“分色滤色片”以及第三层“感光层”。CCD的第二层“分色滤色片”，目前有两种分色方式，一是RGB原色分色法，另一个则是CMYK补色分色法。RGB即三原色分色法，几乎所有人类眼镜可以识别的颜色，都可以通过_____、_____、_____光的三原色来组成。为“神七”的正常工作提供能量，飞船两侧装有太阳能电池板，太阳能可以将电池板可以将_____能转化为_____能。在太空环境下，以下哪个事情不能像在地面上一样正常进行_____
A．用刻度尺测长度 B．用放大镜看物体 C．用平面镜改变光 D．举行露天大型演唱会。
26．阅读短文，回答问题：
电动车因为具有轻便、快捷和环保等优点备受大家喜爱．通常说的电动车是以蓄电池作为能量来源．为了能使蓄电池的使用寿命更为长久，作了放电余留20%左右即停止电能输出的电路设计．如表是某型号电动自行车的相关数据．
（1）如图所示的实验中，能反映电动机工作原理的是如下图中的________________．
关于电动车，下列说法中错误的是（_________）
A．电瓶车手把相当于轮轴 B．紧急刹车时，人会向前倾导致人的动能变大
C．行驶过程中轮胎发热，轮胎内能一定增大 D．后视镜用凸面镜是为了扩大视野电动车中改变车速的控制器相当于是实验室中的____________（填物理实验器材名称），它和电动机应该________选填“串联”或“并联”）在一起使用．该电动车最多能输出的机械能为___________J.立志考一中高中部的李晨滔同学骑着该电动车，以最大规定速度在水平路面匀速行驶时，且该电动车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图所示．则该过程中电动车克服摩擦力做功的功率为225W，则晨滔同学的的质量是_________kg.（g取10N/kg）
27．如图所示的电路中，电源电压为8V，R2是阻值为20Ω的定值电阻，R1为压敏电阻。当开关S闭合后，问：
当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是_____（填 “增大”、“减少”或“不变”）？当电流表示数为0.6A时，压敏电阻受到的压力为多少_____？当电路连续工作10min，电阻R2产生的热量为多少_______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．由图可知，甲同学是在4s时才开始行走，他比乙同学晚出发4s，故A错误；
B．4s∼8s内，甲、乙的图象都是一条直线，表明他们的路程与时间成正比，都做匀速直线运动，故B错误；
C．0s∼8s内，甲通过的路程是5m，乙通过的路程也是5m，则甲乙两同学通过的路程相等，故C正确；
D．甲同学从4s开始行走,到8s末行走了5m,用时4s,则甲的速度：v甲===1.25m/s；
乙同学从0s开始行走,到8s末行走了5m,用时8s,则乙的速度：v乙== =0.625m/s.故D错误．
2、C
【解析】
A．声音是由物体振动产生的，优美的琴声是由于琴弦振动产生的，故A说法正确，不符合题意；
B．声音的传播需要介质，琴声通过空气传入观众的耳朵，从而听到声音，故B说法正确，不符合题意；
C．对于弦乐器，可以通过改变琴弦的长短、粗细、松紧程度来改变其发声的音调，所以演奏者通过琴弦柱调节琴弦的长短是来改变琴声的音调的，故C说法错误，符合题意；
D．优美的琴声干扰了小飞的考研复习，属于噪声，故D说法正确，不符合题意．
3、C
【解析】
将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其力臂OA不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件
可知，拉力F与其力臂的乘积也是不变的．
重点是杠杆平衡条件的应用，要理解当力与杠杆垂直时，力臂是最长的，倾斜后力臂会变短，正是由于杠杆保持平衡，所以力臂减小的同时，拉力要增大．
4、1 不变
【解析】
[1]由题意和图示可知，AB之间的距离为2m，AB与镜面的夹角为30°；当小球从A向B移动了1m时，小球到B的距离为1m，设此时小球在C处，其像在C′处，如图所示：
因30°所对直角边是斜边的一半，则小球到平面镜的距离等于0.5m；因为平面镜成像时，像距等于物距，所以像与小球之间的距离为1m；
[2]小明向竖直的平面镜走近时看到自己的像变大了，是由于视角增大的缘故，而实际上他的像的大小不变（像与人的大小相等）。
5、C
【解析】
由于分子间引力的作用，挤压两铅棒能使它们“粘”合在一起，故A正确。
试管内的水沸腾后，水蒸气将软木塞推出，软木塞获得了机械能，这是将内能转化为机械能，故B正确。
抽去玻璃板后，两瓶中的气体逐渐混合，说明分子在不停地做无规则运动，故C错误，符合题意为答案。
快速下压活塞，由于对气体做功，气体内能增加，温度上升，达到硝化棉燃点，硝化棉燃烧起来，故D正确。
6、D
【解析】
A.单车手把上的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A错误；
B.单车坐垫设计为较宽，目的是为了在压力一定时，通过增大受力面积来减小压强；故B错误；
C.以行驶的单车为参照物，路边的房屋与单车之间发生了位置变化，是运动的．故C错误；
D. 使用前用手机扫码，手机发射电磁波，通过电磁波把单车的位置信息传递给信息处理中心的，故D正确．
7、D
【解析】
A.电路中，R1与R2并联，并联电压等于电源电压，电流表A2测通过R2的电流，当滑动变阻器的滑片P向右移动时，R2变大，根据欧姆定律，通过R2的电流变小，电流表A2的示数变小，故A错误；
B.电流表A1测总电流，因R1的电压始终为电源电压保持不变，根据欧姆定律，通过R1的电流不变，而通过R2的电流变小，根据并联电路特点，总电流变小，电流表A1的示数变小，故B错误；
C.电压表测电源电压，故电压表示数不变，故C选项错误；
D.因为通过R1的电流不变，根据并联电路电流的规律，电流表A1与电流表A2的示数之差即为通过R1的电流保持不变，D选项正确．
二、填空题（本大题7小题，共21分）
8、1.5 0.4
【解析】
（1）将A、B串联后接入电路时，通过它们的电流相等，根据图象读出A、B两端的电压，利用串联电路的电压特点求出AB两端的电压之和；
（2）A、B并联时，各支路两端的电压相等，根据图象读出通过B的电流为0.2A时两端的电压以及通过A的电流．
【详解】
（1）因为串联电路中各处的电流相等，所以通过A的电流为0.1A时，通过B的电流也为0.1A，
由图象可知，通过AB两端的电压分别为UA=0.5V，UB=1.0V，
又因为串联电路中总电压等于各分电压之和，所以A和B两端的电压总和：UAB=UA+UB=0.5V+1.0V=1.5V；
（2）因为并联电路中各支路两端的电压相等，所以将A、B并联后接入电路中时，它们两端的电压相等，
由图象可知，当通过B的电流为0.2A时，两端的电压为2.0V，也是A两端的电压，
由图象可知，A两端的电压为2.0V时，通过的电流为0.4A．
9、短路 正常
【解析】
如图，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，则后面的支路开关闭合时，此灯与该支路灯泡串联．
只闭合S、S1 ， 若L正常发光，说明两端电压为220V左右，则L1处出现了短路；
只闭合S、S2，如果该运动正常，两灯为串联，灯两端的电压都降低，灯L发出暗红色的光，故说明L2正常．
10、40° 同一平面内
【解析】
由图知：角EON为入射角，根据反射定律的内容可知，反射角等于入射角，所以反射角也为40°；将光屏沿ON向后弯折，观察纸板F上是否有反射光线，是为了探究反射光线、入射光线和法线是否在同一平面内．．
11、：电磁波 惯性
【解析】
电视台是通过卫星来实现全球同步直播的，卫星是通过电磁波来传递信息的，故电视信号是通过电磁波传递过来的；足球离开脚后，不再受踢力的作用，是靠惯性向前运动。
12、0 0.4
【解析】
图中s﹣t图象，物体在前5s路程保持在2m不变，处于静止状态，前5s内物体通过的路程是0m；
在5s﹣15s内物体通过路程和时间成正比，物体处于匀速直线运动状态，通过的路成为4m，速度：
．
13、2：1 2：3
【解析】
解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
14、弹簧测力计 水平 静止 大小
【解析】
“探究杠杆平衡条件”实验中，需要测量动力和阻力，实验要用到弹簧测力计以及钩码；为了能直接读出力臂，应使带刻度的杠杆在水平位置平衡；我们把物体处于静止状态或匀速直线运动状态称之为平衡状态，由平衡条件可知，大小相等、方向相反、在一条直线上、作用在同一物体上的两个力平衡，因此“探究二力平衡的条件”实验的目的是：探究当同一物体只受两个力作用而处于静止或匀速直线运动状态时，这两个力的大小、方向和作用线之间的关系。
三、作图题（共7分）
15、
【解析】
试题分析：先由右手螺旋定则得出通电螺线管的左端为S极，右端为N极，再由磁极间的相互作用规律得出小磁针的左端为S极，右端为N极．
解：如图：
【点评】本题考查了右手螺旋定则的使用和磁极间的相互作用规律．
16、
【解析】
电流从螺线管的右端流入左端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极；磁感线的方向是：在磁体的周围N极流出，回到S极，由于螺线管的左端为N极，由此可以确定磁感线的方向是向右的；根据异名磁极相互吸引可以确定与螺线管右端S极靠近的是小磁针的N极，则小磁针的左端为N极。
17、略
【解析】悬挂在天花板上的吊灯受到了重力和拉力的作用，在这两个力的作用下处于静止状态，说明了这两个力是一对平衡力，大小是相等的，如下图所示．
四、实验题（本大题共5小题，共20分）
18、钩码的个数 作用在同一直线上 遥控实现电磁铁断电 小
【解析】
试题分析：（1）对小车的拉力是由于钩码的重力提供的，所以改变拉力的大小就要通过改变钩码的个数来实现；二力平衡时，两个力必须在同一条直线上，当小车平衡时，将小车水平转过一个角度，此时的两个力没有在同一直线上，所以小车不能保持平衡；（2）可以通过遥控实现电磁铁断电来实现探究相互平衡的两个力是否在同一个物体上；（3）由于滚动摩檫比滑动摩擦小，所以用带轮的小车为研究对象可以减小实验中误差．
【考点定位】二力平衡条件
19、质量 速度 木块被钢球撞击后滑动距离远近 控制变量
【解析】
探究“动能大小与质量的关系”，具体做法是：把不同质量的钢球从相同的高度滚下，使钢球到达水平面时获得相同的速度，通过观察木块被撞击后向前移动距离的远近来比较两种情况下钢球动能的大小．
实验过程中将动能的大小转换成木块移动距离的远近，因此用到转换法；同时动能与速度和质量有关，探究动能与质量关系时，需控制速度不变，因此运用了控制变量法．
20、 灯泡断路 0.15 S2 S、S1 3.8 1.1
【解析】
（1）由小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右由欧姆定律求灯的额定电流确定电流表选用小量程与灯串联在电路中，开关串联在电路中；
（2）若电流表示数为0，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；根据电流表选用的量程确定分度值读数，根据P＝UI求灯的额定功率；
（3）根据P＝UI，求额定功率，在没有电流表情况下，测灯的额定电流是关键，先使灯与变阻器串联，让灯正常发光，保持滑片位置不动，通过开关的转换，使定值电阻与变阻器串联，根据串联电路电压的规律和分压原理可得出变阻器连入电路中的电阻，在第1次操作中，根据串联电路电压的规律和欧姆定律可求灯的额定电流，从而求出灯的额定功率．
【详解】
（1）小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右，灯的额定电流约为： ，故电流表选用小量程与灯串联在电路中，开关串联在电路中，如下：

（2）经分析，小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是灯泡断路．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡额定功率为：P＝UI＝2.5V×0.3A＝0.15W．
（3）小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
②断开开关S2，闭合开关 S、S1，移动滑动变阻器滑片P，使电压表的示数为3.8V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④在③中，定值电阻与变器串联，因电压表示数为4V，根据串联电路电压的规律，变阻器的电压为：6V﹣4V＝2V，由分压原理，变阻器连入电路中的电阻：R滑＝×10Ω＝5Ω，在②中，根据串联电路的规律和欧姆定律，灯的额定电流： ，
小灯泡的额定功率为P额＝U额IL＝3.8V×0.44A＝1.1W．
故答案为（1）如上；（2）灯泡断路 0.15；
（3）②S2； S、S1； 3.8； ④1.1．
本题测灯的额定功率，考查电路的连接、故障分析、电流表读数和功率的计算及设计实验方案测额定功率的能力．
21、 答案见解析
【解析】
（1）用电器额定电压为10V，故选用的电源为U2；电压表量程为0﹣15V；由公式可知用电器的额定电流在1A﹣1.5A之间，故电流表需用0﹣3A量程，故用A2；
用电器正常工作时，滑动变阻器两端电压为U'＝15V﹣10V＝5V，此时滑动变阻器的电阻为，故选用R1；
（2）①将灯泡、电阻R0、滑动变阻器串联，要求电路不可重组，开关若干，所以利用开关的断开和闭合，分别测出灯泡L两端的电压和灯泡L与R0两端的总电压，如图所示：
②实验步骤：
①开关断开，滑动变阻器阻值调到最大，按照电路图连接实验电路；
②闭合S、S1，调节滑动变阻器的滑片，使电压表的示数是U额（或10V）；
③保持滑动变阻器的滑片位置不动，断开S1，闭合S、S2，读出此时电压表的示数U；
（3）电阻R0两端的电压U0=U-U额
通过灯泡的电流，
灯泡的额定功率。
22、匀速直线 二力平衡 1.6 接触面越粗糙 不正确 将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动
【解析】
（1）用弹簧测力计匀速拉动木块时，木块在水平方向上受到的力是平衡力，根据二力平衡的知识，此时摩擦力的大小等于弹簧测力计对木块拉力的大小；
（2）由图丙可知，弹簧测力计的分度值为0.2N，故弹簧测力计的示数为1.6N；
（3）根据题意和表中数据可以知道，甲、乙、丙三次实验中木块对木板的压力相同，木块与接触面的粗糙程度不同，所以可以得出的结论是：在压力一定时，接触面越粗糙，滑动摩擦力越大；
（4）在探究滑动摩擦力大小跟接触面积大小的关系时，应控制压力大小和接触面粗糙程度不变，改变木块与长木板之间的接触面积大小；小梦将木块沿竖直方向锯掉一半后，虽然接触面的粗糙程度没有改变，但木块对木板的压力减小了一半，所以得出的结论不正确，正确的做法应该是：将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动．
五、计算题（本大题共2小题，共13分）
23、（1）6N；（2）1.2×10-1m1；（1）0.4×101kg/m1．
【解析】
（1）因为物块匀速向下滑动，所以它受到的是平衡力，f=G物=m物g=0.6kg×10N/kg=6N；
（2）物块向上滑动时，滑动摩擦力方向向下，则F浮=G物+f=6N+6N=12N
由阿基米德原理F浮=ρ水gV排得：V排===1.2×10-1m1；
（1）磁性物块的体积：V===1.5×10-1m1；
磁性物块的密度：ρ===0.4×101kg/m1．
答：（1）求该物块匀速下滑时受到侧壁的摩擦力f为6N；
（2）物块向上滑动时，求该物块所排开水的体积V排为1.2×10-1m1；
（1）该磁性物块的密度为0.4×101kg/m1．
24、（1）15Ω；（2）10Ω；（3）108J；（4）详见解析
【解析】
（1）电流表A1与电压表示数的关系变化图像可知，当I1=0.16A时，U1=2.4V，电阻R1的阻值R1==15Ω；
（2）电流表A2测量干路中的电流，干路的电流为0.40A时，由表中数据可知电压表的示数为2.4V，通过R1的电流是0.16A，由并联电路电流的规律得到通过变阻器的电流IR=I-I1=0.40A-0.16A=0.24A，滑动变阻器接入电路的阻值R==10Ω；
（3）由表中数据可知电压表示数为0.60V时，电流表A2示数是1.5A，即干路中的电流为1.5A，通电2min，电路消耗的总电能W=UIt=0.6V×1.5A×2×60s=108J；
（4）若滑动变阻器接入电路的阻值为零，相当于电流表A2直接接触到电源的两极，会损坏电源和电流表．
六、综合能力题（本大题共3小题，共18分）
25、汽化 液化 红 绿 蓝 太阳 电 D
【解析】
（1）火箭发射时，高温的火焰向下喷射，火箭发射架下方建有较大的水池，就是为了吸收这些热量，防止发射台熔化，水吸热后迅速汽化，所以利用了水的汽化吸热；
水池上方出现大量的白色气团，这些“白气”产生的原因是：水池内的水汽化形成高温的水蒸气，水蒸气遇冷液化形成的。
（2）光的三原色是红、绿、蓝。所以几乎所有人类眼镜可以识别的颜色，都可以通过红、绿、蓝光的三原色来组成。
（3）太阳能电池板的作用是把太阳能直接转化为电能，为“神七”的正常工作提供能量。
（4）太空是真空，真空不能传声，所以不能举行露天大型演唱会，而用刻度尺测长度、用放大镜看物体、用平面镜改变光，都不会受到太空环境的影响。故选D。
26、D B 滑动变阻器 串联 1.08×106 50
【解析】
（1）电动机是利用通电导体在磁场中受力而运动制成的，
A．图中没有电源，则导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机原理，不符合题意；
B．是奥斯特实验，证明了通电导线周围存在磁场，不符合题意；
C．研究的是电磁铁磁性的强弱与线圈匝数的关系．不符合题意；
D．图中有电源，闭合开关后，通电导线在磁场中受力运动，是电动机的原理，符合题意．
（2）A．电动车的车把相当于轮轴，车把相当于轮，前轴相当于轴，是一个省力杠杆，故A正确；
B．紧急刹车时，人会向前倾，是由于人具有惯性，此时人的速度、质量没变，动能不变，故B错误；
C．行驶过程中轮胎克服摩擦做功，机械能转化为内能，使轮胎的内能增加、温度升高而发热，故C正确；
D．凸面镜对光线有发散作用，可以阔大视野，从而更好地注意到后方车辆的情况，故D正确；
（3）电路中的电流大小可通过滑动变阻器来改变，电流变化了，电动机转动的速度就会改变，因此，电动车中改变车速的控制器相当于是实验室中的滑动变阻器，在连接时，应将滑动变阻器与电动机串联在电路中；
（4）蓄电池的最大容量：W电=0.5kW•h=0.5×3.6×106J=1.8×106J，根据题中的效率值可得，电能转化为的机械能：W机械能=W电×（1-20%）×75%=1.8×106J×（1-20%）×75%=1.08×106J；
（5）由P=fv得f===22.5N，由图像求出总质量为m总==90kg，m人=m总-m车=90kg-40kg=50kg．
27、增大 2N 1920J
【解析】
（1）由甲图可知，R1与R2并联，电流表测干路总电路。由乙图可知，当R1受到的压力从0N增加到3N的过程中，R1的阻值在减小，则通过R1的电流会增大；R2是定值电阻，则通过R2的电流不变。所以干路电流等于两支路电流之和也在增大，即电流表示数增大。
（2）通过R2的电流为I2===0.4A，当电流表示数为I=0.6A时，通过R1的电流为I1=I-I2=0.6A-0.4A=0.2A，此时压敏电阻的阻值为R1===40Ω，对照乙图可知，此时压敏电阻R1受到的压力为2N。
（3）R2连续工作10min产生的热量为Q===1920J
实验次数
1
2
3
接触面的粗糙程度
木块与木板
木块与棉布
木块与毛巾
摩擦力f/N
0.5
1.2
数据序号
1
2
3
4
电压表示数U/V
2.40
1.80
1.20
0.60
电流表A2示数I2/A
0.40
0.75
1.14
1.50
整车
整车质量
40kg
最高车速
10m/s
最大噪音
62dB
效率
75%
蓄电池
容量
0.5kW·h
供电电压
48V
电动机
额定电压
48V
