2025-2026学年四川省广元市中考物理五模试卷（含答案解析）

这是一份2025-2026学年四川省广元市中考物理五模试卷（含答案解析），共16页。试卷主要包含了下列现象属于光的反射现象的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

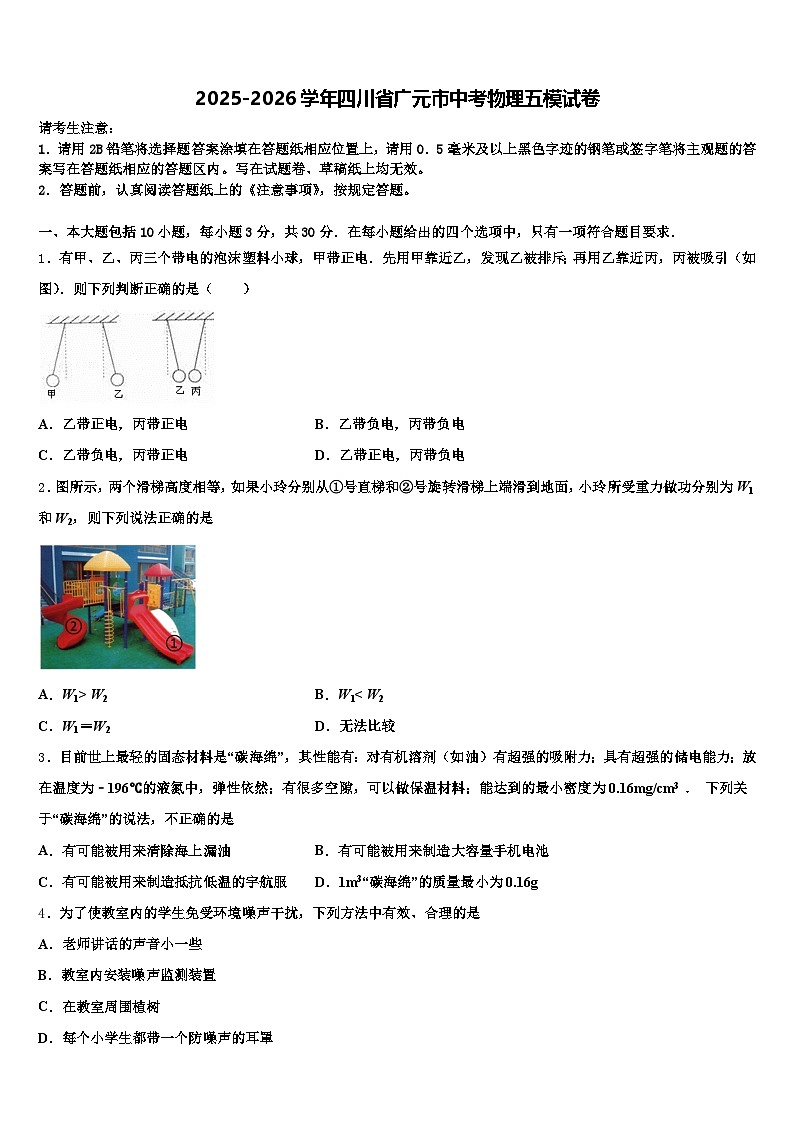

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）．则下列判断正确的是（ ）
A．乙带正电，丙带正电B．乙带负电，丙带负电
C．乙带负电，丙带正电D．乙带正电，丙带负电
2．图所示，两个滑梯高度相等，如果小玲分别从①号直梯和②号旋转滑梯上端滑到地面，小玲所受重力做功分别为W1和W2，则下列说法正确的是
A．W1> W2B．W1< W2
C．W1＝W2D．无法比较
3．目前世上最轻的固态材料是“碳海绵”，其性能有：对有机溶剂（如油）有超强的吸附力；具有超强的储电能力；放在温度为﹣196℃的液氮中，弹性依然；有很多空隙，可以做保温材料；能达到的最小密度为0.16mg/cm3 ． 下列关于“碳海绵”的说法，不正确的是
A．有可能被用来清除海上漏油 B．有可能被用来制造大容量手机电池
C．有可能被用来制造抵抗低温的宇航服 D．1m3“碳海绵”的质量最小为0.16g
4．为了使教室内的学生免受环境噪声干扰，下列方法中有效、合理的是
A．老师讲话的声音小一些
B．教室内安装噪声监测装置
C．在教室周围植树
D．每个小学生都带一个防噪声的耳罩
5．如右所示是自动测定油量装置的示意图，O为杠杆支点，R0为定值电阻，RX是滑动变阻器，当闭合开关S后
A．滑动变阻器RX接人电路的阻值随油量的增加而增大
B．电压表的示数随油量的增加而增大
C．油量表是由电压表改制成的
D．油量表的示数随油量的增加而减小
6．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程为“0～3V”，滑动变阻器规格为“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是
A．灯泡的最小功率是
B．该电路的最大功率是
C．电路中电流变化的范围是
D．滑动变阻器阻值变化的范围是
7．下列现象属于光的反射现象的是（ ）
A．小孔成像B．利用激光给隧道准直
C．看到不发光的物体D．从岸上看到游泳池底好像变浅了

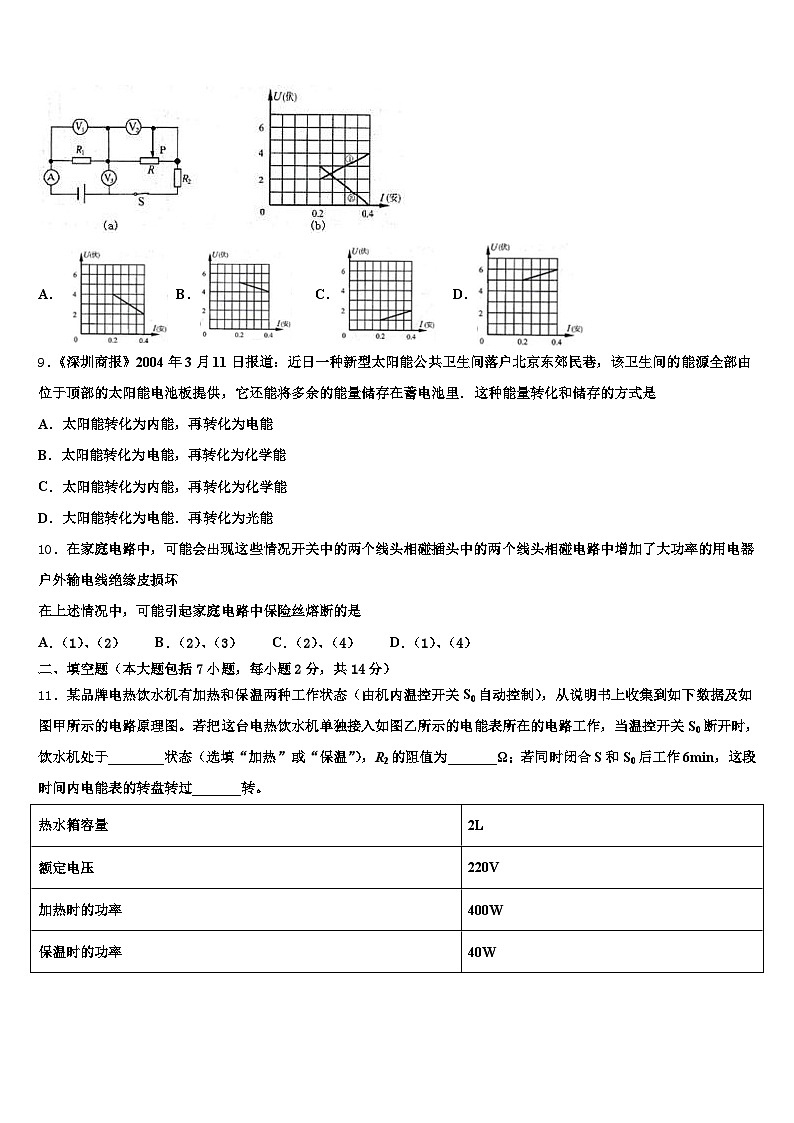

8．在图（a）所示的电路中，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合电键S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V1、V2的示数随电流表A示数变化的完整图线如图（b）中①、②图线所示，在图（c）中能正确反映该过程的电压表V3随电流表A示数变化的完整图线是
A．B．C．D．
9．《深圳商报》2004年3月11日报道：近日一种新型太阳能公共卫生间落户北京东郊民巷，该卫生间的能源全部由位于顶部的太阳能电池板提供，它还能将多余的能量储存在蓄电池里．这种能量转化和储存的方式是
A．太阳能转化为内能，再转化为电能
B．太阳能转化为电能，再转化为化学能
C．太阳能转化为内能，再转化为化学能
D．大阳能转化为电能．再转化为光能
10．在家庭电路中，可能会出现这些情况开关中的两个线头相碰插头中的两个线头相碰电路中增加了大功率的用电器户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是
A．（1）、（2） B．（2）、（3） C．（2）、（4） D．（1）、（4）
二、填空题（本大题包括7小题，每小题2分，共14分）
11．某品牌电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图甲所示的电路原理图。若把这台电热饮水机单独接入如图乙所示的电能表所在的电路工作，当温控开关S0断开时，饮水机处于________状态（选填“加热”或“保温”），R2的阻值为_______Ω；若同时闭合S和S0后工作6min，这段时间内电能表的转盘转过_______转。
12．支付宝推出了“扫二维码，领红包”的活动．手机摄像头是一个__________（凸透镜/凹透镜）．摄像头靠近二维码时，所成的像__________（变大/变小/不变）．
13．如图所示，用手推动书本，使书本和钢笔一起在水平桌面上做匀速直线运动，此时钢笔受到的_____个力的作用，书本匀速直线运动的原因是_____
14．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．

15．人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象。这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，
16．华为与库卡公司联合推出5G机器人项目．如图是一主一副两机器人在展厅内表演打击乐．吊钹在鼓棒的敲击下__________发声，机器人用不同的力度击打吊钹，来改变声音的__________．
17．在如图所示的电路中，电源电压4.5V保持不变，电阻R1＝5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程0～3V，为保护电表，变阻器接入电路的阻值范围是_____。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，鱼缸底部射灯A发出一束光AO射向水面，画出折射光线的大致方向
（_________）
19．完成图中小莉通过平面镜观察白己脚后跟A点时的光路图
20．用伏安法测电阻，实验电路如图甲所示；
（1）连接电路时，开关应该是_____的。
（2）大山同学在实验中的某次测量，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为_____Ω。
（3）根据甲的电路图，用笔代替导线，把丙图的实物图连接完整，要求导线不能交叉。
（_________）
（4）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，大山利用剩下的器材测出Rx，电路如图丁。
实验过程：
①将滑片移至最右端，测出此时的电流I1，
②将滑片移至最左端，测出此时的电流I2，则Rx＝_____。
21．五一假期时，小明同学从一废弃的矿坑里捡回了一块坚硬的矿石，他利用实验室的器材测出了这块矿石的密度．测量过程中，他选用的器材有：天平（最大称量为200g）、量筒、烧杯、杠杆、弹簧测力计（量程为0—5N）、细线、水．
（1）小明同学首先进行估测，他感觉矿石比一瓶500ml的矿泉水还沉，于是他没有直接用天平来测矿石的质量．你认为他不用天平的理由是 ________．
（2）小明借助杠杆来测量矿石质量，他安装好杠杆，调节杠杆平衡时，发现杠杆左端下沉，应将平衡螺母向_______调节（选填“左”或“右”）．
（1）小明同学将杠杆调至水平位置平衡，按照图甲所示的装置进行测量，读出的弹簧测力计示数为2.4N，则该矿石的质量m=_______kg．（g=10N/kg）
（4）接着他用如图乙所示的方法测出了矿石的体积，他的做法是：
A．将矿石放入烧杯，往烧杯中加入适量的水，让矿石浸没，在水面到达的位置做上标记；取出矿石；用量筒往烧杯中加水，直至达到标记位置为止．
B．在用量筒往烧杯中加水时，他先加了100mL水，接着又取了50mL水，继续往烧杯中加，水面达到标记位置后，量筒中剩余的水如图丙所示．则矿石的体积V=______ cm1，矿石的密度ρ=_______kg/m1．
22．如图是“探究光的折射规律”的实验装置，某同学通过实验得到下表中所示的数据．
（1）从实验现象可以看出，光从空气斜射入水面时，将同时发生_____和_____现象；
（2）分析表中的数据可得出折射规律：光从空气斜射入水面时，折射角随入射角的增大而_____（选填“增大”或“减小”），且折射角_____（选填“大于”、“等于”或“小于”）入射角；当光从空气中垂直射到水面时，折射角等于零．
（3）在交流讨论中发现该同学根据上述的实验得出光的折射规律时存在着一个不足之处是______．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．现在城区很多家庭都用上了燃气，那么燃气的热值是多少呢？小雨经过上网搜索，找到了如下一组数据：把100kg的水从10℃加热到70℃，燃气热水器需要消耗1m3燃气，已知燃气热水器的效率约为80%，请你帮助小雨计算：100kg水从10℃加热到70℃需要吸收的热量；燃气的热值。[气体的热值以J/m3为单位，水的比热容为4.2×103J/（kg•℃）]
24．如图所示的电路中，电源电压保持不变，电阻R2=10 Ω，只闭合开关S，电流表的示数为0.3 A。同时闭合S、S1，电流表示数为0.8 A，求：
电源电压U；电阻R1的阻值。
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
甲、乙、丙三个带电的泡沫塑料小球，甲带正电．由图知甲乙相互排斥，说明甲乙是同种电荷，所以乙带正电；由图知乙丙相互吸引，说明乙丙带异种电荷，所以丙带负电，故D正确．
（1）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；（2）从A带正电开始依次判断其它物体的带电情况．
2、C
【解析】
无论小玲分别从①号直梯和②号旋转滑梯上端滑到地面，小玲的重力不变，滑梯的高度不变，由可知，小玲两次中重力做的功相等，故W1＝W2，故C正确，ABD错误．
3、D
【解析】
①已知碳海绵内部有很多孔隙，有超强的吸附力；②碳海绵具有超强的储电能力；
③碳海绵有很多空隙，可以做保温材料；④已知不同物质的密度和体积关系，利用公式m=ρV比较质量关系．
【详解】
A. 碳海绵内部有很多孔隙，有超强的吸附力，有可能被用来清除海上漏油；故A正确；
B. 具有超强的储电能力，有可能被用来制造大容量手机电；故B正确；
C. 有很多空隙，可以做保温材料，有可能用来制造抵抗低温的宇航服；故C正确．
D. 由ρ=mV得,1m3“碳海绵”的质量m=ρV=0.16×10−3g/cm3×106=160g；故D错误．
故选D.
4、C
【解析】
根据题中“为了使教室内的学生免受环境噪声干扰，下列方法中有效、合理的是”可知，本题考查噪声的控制。根据控制噪声的方法和途径，分析各选项是否可以有效合理的减弱噪声。
【详解】
A．老师讲话的声音小一些，并不会降低噪声对学生上课的干扰，故A不符合题意。
B．教室内安装噪声监测装置，只能监测噪声的大小，不能减弱噪声，故B不符合题意。
C．在教室周围植树，可以在噪声的传播过程中有效地减弱噪声，故C符合题意。
D．每个小学生都带一个防噪声的耳罩，虽然可以在耳朵处减弱噪声，但老师讲课的声音也听不见，不是合理的办法，故D不符合题意。
5、B
【解析】
根据电阻的串联和欧姆定律表示出电压表的示数与Rx的关系然后判断.
【详解】
由电路图可知, 定值电阻R0与滑动变阻器Rx串联，油量表串联在电路中，电压表测R0两端的电压。
A．当油量增加时,浮标上移,在杠杆的作用下滑片下移,变阻器Rx接入电路的电阻减小，电路中的总电阻减小，故A错误；
B．由U=IR可知,R0两端的电压增大，即电压表的示数增大，故B正确；
C．油量表串联在电路中,根据电压表与电流表的特点,油量表是由电流表改制成的,故C错误；
D．由I=可知，电路中的总电阻减小电流增大，即油量表的示数增大，故D错误；
故选：B。
6、B
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压：灯泡正常发光时的电压为2.5V，功率为1.25W，由P＝UI可得，灯泡正常发光时电路中的电流：I＝IL＝＝＝0.5A，因串联电路中各处的电流相等，且变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大＝0.5A，此时变阻器接入电路中的电阻最小，电路的总功率最大，因串联电路中总电压等于各分电压之和，所以，此时电压表的示数：UR＝U﹣UL＝4.5V﹣2.5V＝2V，由I＝可得，变阻器接入电路中的最小阻值：R小＝＝＝4Ω，电路的最大总功率：P大＝UI大＝4.5V×0.5A＝2.25W，故B正确；灯泡的电阻：RL＝＝＝5Ω，当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：UL′＝U﹣UR′＝4.5V﹣3V＝1.5V，电路中的最小电流：I小＝＝＝0.3A，则电路中电流变化的范围是0.3A～0.5A，故C错误；滑动变阻器接入电路中的最大阻值：R大＝＝＝10Ω，则滑动变阻器阻值变化的范围是4Ω～10Ω，故D错误；灯泡的最小功率：PL′＝I小2RL＝（0.3A）2×5Ω＝0.45W，故A错误。
7、C
【解析】
根据题中“下列现象属于光的反射现象的是”可知，本题考查对光的反射现象的认识。光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，像平面镜成像、看到不发光的物体等都属于光的反射现象。根据光的反射的概念，结合生活中的光现象进行分析判断。
【详解】
A、小孔成像是光在同一均匀介质中沿直线传播形成的。故A不符合题意。
B、利用激光给隧道准直是光的直线传播的应用，故B不符合题意。
C、能看到不发光的物体，是不发光的物体反射的光进入了人的眼睛，属于光的反射。故C符合题意。
D、池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，属于光的折射现象，故D不符合题意。
8、A
【解析】
将滑动变阻器的滑片P从右端滑到左端的过程中，滑动变阻器接入点路的电阻变小，
根据I="U" /R 可知，电路中的电流变大；
根据U=IR可知，R1两端的电压变大，
故①表示电压表V1、②表示电压表V1．
当滑片位于左端时，R1与R1串联，
由（b）图象可知：R1两端的电压U1=4V，通过的电流I1=0.4A，
则R1=U1/ I1="4V" /0.4A =10Ω；
电源的电压U=U1+I1R1=4V+0.4A×R1--------①
当滑片位于右端时，R1、R、R1串联，
由（b）图可知，I1=0.1A，R两端的电压UR=3V，U1′=1V，
则电源的电压U=UR+U1′+I1R1=3V+1V+0.1A×R1--------②
由①②两式可得：U=6V．
因V3测电源的电压与R1两端的电压之差，
所以，当U1=4V、I1=0.4A时，V3的示数为U-U1=6V-4V=1V；
当U1′=1V、I1=0.1A时，V3的示数为U-U1′=6V-1V=4V；
结合选项可知A符合，BCD不符合．
故选A．
9、B
【解析】
试题分析：不同形式的能之间是可以相互转化的，在转化和转移的过程中能的总量不变．
太阳能电池板把太阳能转化成电能，它还能把多余的能量储存在蓄电池里，是指把多余的电能转化成化学能储存在蓄电池里．
故选B．
考点：太阳能的转化；电源及其能量转化．
点评：照明时，太阳能转化成电能，电能再转化成光能；不照明时，太阳能转化成电能，电能在转化成化学能，储存在蓄电池里．
10、B
【解析】
电路中电流过大，保险丝会熔断。
【详解】
（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大．
（2）会导致用电器短路，会导致电流过大．
（3）会导致用电器的总功率过大，会导致电流过大．
（4）户外线短路，不会烧毁家庭电路中的保险丝．
故（2）（3）会引起保险丝熔断，选B。
二、填空题（本大题包括7小题，每小题2分，共14分）
11、保温 1210 120
【解析】
温控开关S0断开时，只有电阻R2接入电路，根据P=可知：热水器功率小于开关S0闭合时两电阻并联时的功率，因此开关S0断开时饮水机处于保温状态；只用电阻R2接入电路时，饮水机处于保温状态，由P=得：电阻R2===1210Ω；闭合S和S0后工作6min消耗的电能：W=Pt=400W×6×60s=1.44×105J=0.04kW•h，由图可知电能表规格为3000r/ kW•h，则电能表转过的圈数是0.04 kW•h×3000r/ kW•h=120r。
12、凸透镜 变大
【解析】
手机摄像头是一个凸透镜．因为凸透镜成实像时，物近像远像变大，所以摄像头靠近二维码时，所成的像变大．
13、2 书本受平衡力的作用，等效于不受外力
【解析】
分析可知，书本和钢笔一起在水平桌面上做匀速直线运动，此时钢笔和书本之间没有相对运动，也没有相对运动的趋势，故在水平方向上不受摩擦力的作用，在竖直方向上受到重力和支持力的作用，并且这两个力是一对平衡力；
运动的书本在水平方向上受到推力和摩擦力的作用，在竖直方向上受到重力和支持力的作用，并且这两对力都是平衡力；书本受平衡力的作用，等效于不受外力，所以保持匀速直线运动．
14、变小 变大
【解析】
当油量发生为化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律电路中电流的变化和和R1两端的电压变化，根据串联电路的电压特点判断电压表示数的变化．
【详解】
由电路图可知，R1与R2串联，油量表（电流表）测电路中的电流，电压表测R2两端的电压．
当油面上升时，R2接入电路的电阻变小，电路中的总电阻变小，
∵I=，
∴电路中的电流变大，即油量表的示数变大；
∵U=IR，
∴R1两端的电压变大，
∵串联电路中总电压等于各分电压之和，且电源的电压不变，
∴R2两端的电压变小，即电压表的示数变小；
15、断路 会
【解析】
[1]A与C、B与D孔连接,闭合台灯开关S1,发现台灯L1不亮，电路中开关及导线良好，若用测电笔测M点，氖管不发光，说明与火线不通；再测N点，测电笔发光，说明与火线相连，火线通路，因为开关是闭合的，从而可以断定是灯断路；
[2]按照小明的接法可知开关连在了零线和电灯之间，即使断开开关台灯仍与火线相通，接触时会触电，故这样连接的电路是危险的。
16、振动 响度
【解析】
任何声音都是由物体振动产生的，吊钹在鼓棒的敲击下振动发声；击打物体的力度不同，物体振动的幅度就不同，发出声音的响度就不同，所以机器人用不同的力度击打吊钹，来改变声音的响度．
17、2.5Ω～10Ω
【解析】
由电路图可知，滑动变阻器R2与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路总电流，当电流表示数为I1=0.6A时，滑动变阻器接入电路的电阻最小，根据欧姆定律可得，电阻R1两端电压：
U1=I1R1=0.6A×5Ω=3V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：
U2=U U1=4.5V3V=1.5V，
因串联电路中各处的电流相等，所以，滑动变阻器连入电路的电阻最小：
R滑最小===2.5；
当电压表示数最大为U2最大=3V时，滑动变阻器接入电路的电阻最大，此时R1两端电压：
U1′=UU2最大=4.5V3V=1.5V，
电路电流为：
I2===0.3A，
滑动变阻器接入电路的最大电阻：
R滑最大===10，
变阻器接入电路的阻值范围为2.5～10。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
过O点画出法线，光从水中斜射入空气，所以折射角大于入射角，由此可以做出对应的折射光线，如图所示：
19、
【解析】
做脚后跟A关于镜面的对称点A′，连接像点和眼睛O与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：
20、断开8
【解析】
（1）为了保护电路，在连接电路时开关应该处于断开状态；
（2）由图乙可知，电压表选用小量程，分度值为0.1V，小灯泡两端的电压U＝2.4V；
电流表选用小量程，分度值值为0.02A，通过小灯泡的电流I＝0.3A，
由I＝可得，此时待测电阻的阻值：
Rx＝＝＝8Ω；
（3）根据电路图知：开关、电阻、电流表、滑动变阻器串联在电路中，电压表与电阻并联，根据图乙知电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器一上一下的接，如图所示：
（4）如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，实验电路图已设计如图丙所示，实验过程：
①测量时，先将滑片移至最右端，测出此时的电流I1，则电源电压：U＝I1Rx
②将滑片移至最左端，测出此时的电流I2，
根据欧姆定律和串联电路电压的规律，则电源电压：U＝I2Rx+I2R。
因电源电压保持不变，所以I1Rx＝I2Rx+I2R，
则Rx的表达式为：Rx＝。
21、石块的质量超过天平的最大称量（或量程） 右 0.72 120 6×101
【解析】
（1）500mL矿泉水的质量：m=ρV=1g/cm1×500cm1=500g，因为矿石的质量大于500g，而天平的最大称量为200g，因此不使用天平是因为矿石的质量超过了天平的最大称量值；
（2）杠杆左端下沉，右端上翘，说明左端重，应将平衡螺母向右调节；
（1）∵L1:L2=1:1，F1=2.4N，并且F1L1=GL2 ∴G==7.2N，由G=mg可得，矿石的质量m= =0.72kg=720g；
（4）矿石从烧杯中取出前后体积的变化量等于矿石的体积，矿石的体积等于从量筒倒入烧杯标记位置所用水的体积，由图丙可知，量筒中液体的凹液面的底部与10mL刻度线相平，当水面到达标记位置，从量筒倒入烧杯中水的体积：100mL+50mL−10mL=120mL=120cm1.所以矿石的体积为120cm1.矿石的密度：ρ==6g/cm1=6×101kg/m1.
22、反射折射增大小于没有换用其他透明介质做此实验
【解析】
（1）光从空气斜射到水面时，将同时发生反射和折射现象；
（2）由表中数据可知，光从空气斜射到水面时，当入射角不断增大时，折射角也随之增大，故折射角随入射角的变化关系是：折射角随入射角的增大而增大，且折射角小于入射角．
（3）从实验过程可以看出，实验中存在不足：应该换用其他透明介质再做此实验，这样得出的结论将更具有普遍性．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、 (1)2.52×107J (2) 3.15×107J/ m3
【解析】
（1）100kg水从10℃加热到70℃需要吸收的热量Q吸=cm△t=4.2×103J/（kg•℃）×100kg×（70℃-10℃）=2.52×107J；
（2）燃气完全燃烧放出的热量Q放===3.15×107J，燃气的热值q===3.15×107J/ m3。
24、（1）3 V；（2）6Ω
【解析】
（1）由电路图知道，只闭合开关S时，电路为R2 的简单电路，且电流表示数为0.3A，由知道电源的电压是：；
（2）由电路图知道，同时闭合S、S1时，两电阻并联，电流表测干路的电流，此时示数为0.8 A，由于通过R2 的电流不变，所以，通过R1 的电流是：，R1 两端电压是：，由欧姆定律知道，R1的阻值是：。
热水箱容量
2L
额定电压
220V
加热时的功率
400W
保温时的功率
40W
入射角 α
0°
15°
30°
45°
60°
反射角 β
0°
15°
30°
45°
60°
折射角 γ
0°
11.3°
22.1°
35.4°
40.9°
