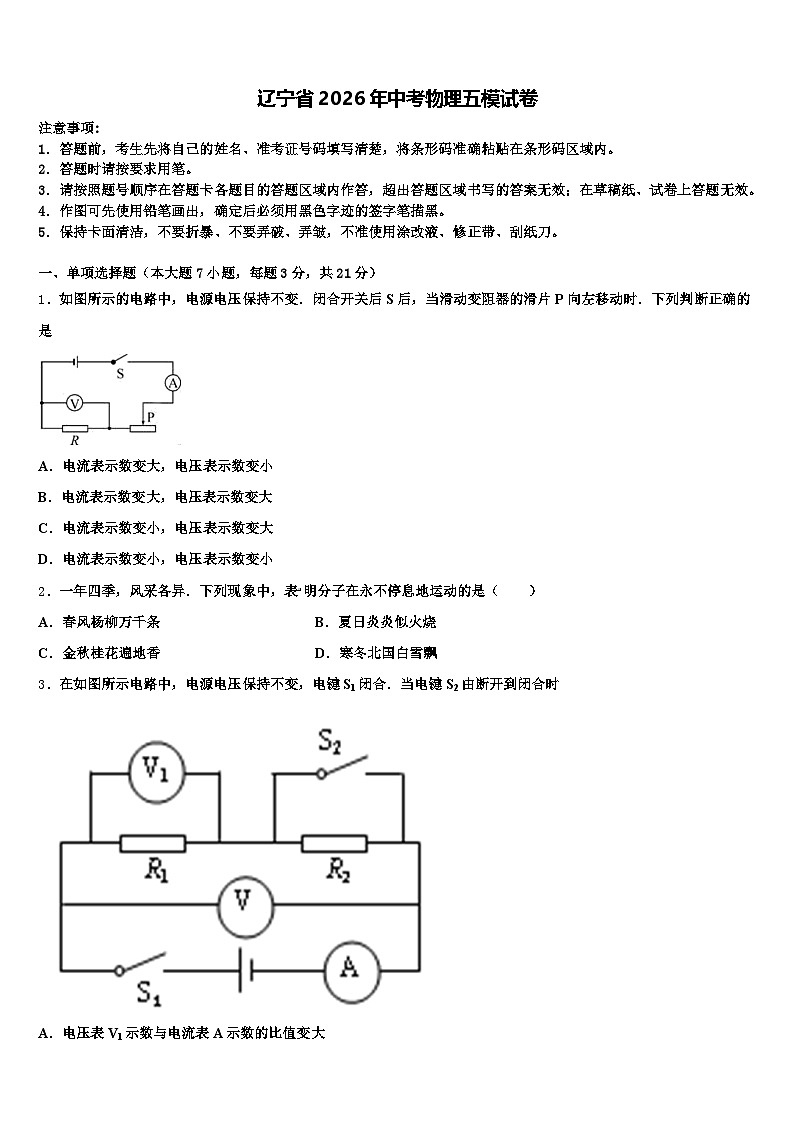

辽宁省2026年中考物理五模试卷（含答案解析）

这是一份辽宁省2026年中考物理五模试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）

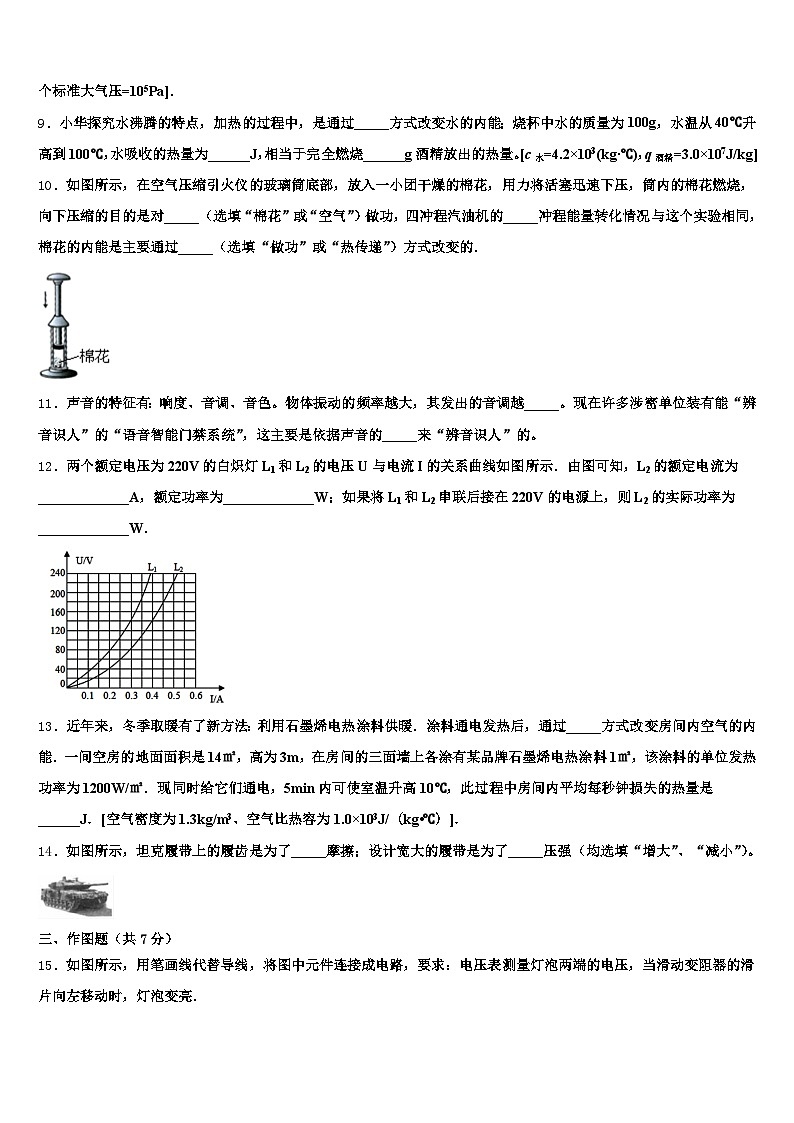

1．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．下列判断正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
2．一年四季，风采各异．下列现象中，表明分子在永不停息地运动的是（ ）
A．春风杨柳万千条B．夏日炎炎似火烧
C．金秋桂花遍地香D．寒冬北国白雪飘
3．在如图所示电路中，电源电压保持不变，电键S1闭合．当电键S2由断开到闭合时
A．电压表V1示数与电流表A示数的比值变大

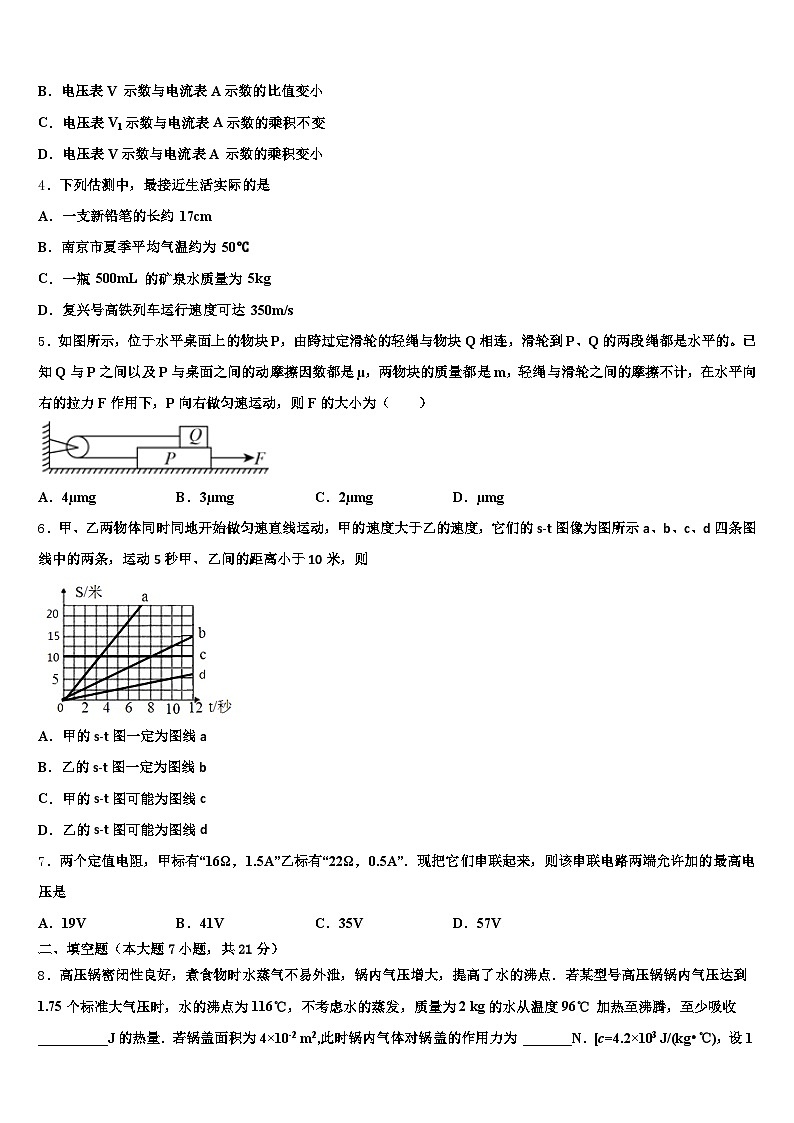

B．电压表V 示数与电流表A示数的比值变小
C．电压表V1示数与电流表A示数的乘积不变
D．电压表V示数与电流表A 示数的乘积变小
4．下列估测中，最接近生活实际的是
A．一支新铅笔的长约 17cm
B．南京市夏季平均气温约为 50℃
C．一瓶 500mL 的矿泉水质量为 5kg
D．复兴号高铁列车运行速度可达 350m/s
5．如图所示，位于水平桌面上的物块P，由跨过定滑轮的轻绳与物块Q相连，滑轮到P、Q的两段绳都是水平的。已知Q与P之间以及P与桌面之间的动摩擦因数都是µ，两物块的质量都是m，轻绳与滑轮之间的摩擦不计，在水平向右的拉力F作用下，P向右做匀速运动，则F的大小为（ ）
A．4µmgB．3µmgC．2µmgD．µmg
6．甲、乙两物体同时同地开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图所示a、b、c、d四条图线中的两条，运动5秒甲、乙间的距离小于10米，则

A．甲的s-t图一定为图线a
B．乙的s-t图一定为图线b
C．甲的s-t图可能为图线c
D．乙的s-t图可能为图线d
7．两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，0.5A”．现把它们串联起来，则该串联电路两端允许加的最高电压是
A．19VB．41VC．35VD．57V
二、填空题（本大题7小题，共21分）
8．高压锅密闭性良好，煮食物时水蒸气不易外泄，锅内气压增大，提髙了水的沸点．若某型号高压锅锅内气压达到1.75个标准大气压时，水的沸点为116℃，不考虑水的蒸发，质量为2 kg的水从温度96℃ 加热至沸腾，至少吸收__________J的热量．若锅盖面积为4×10-2 m2,此时锅内气体对锅盖的作用力为 _______N．[c=4.2×103 J/(kg•℃)，设1个标准大气压=105Pa]．
9．小华探究水沸腾的特点，加热的过程中，是通过_____方式改变水的内能；烧杯中水的质量为100g，水温从40℃升高到100℃，水吸收的热量为______J，相当于完全燃烧______g酒精放出的热量。[c水=4.2×103(kg·℃)，q酒精=3.0×107J/kg]
10．如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，筒内的棉花燃烧，向下压缩的目的是对_____（选填“棉花”或“空气”）做功，四冲程汽油机的_____冲程能量转化情况与这个实验相同，棉花的内能是主要通过_____（选填“做功”或“热传递”）方式改变的．
11．声音的特征有：响度、音调、音色。物体振动的频率越大，其发出的音调越_____。现在许多涉密单位装有能“辨音识人”的“语音智能门禁系统”，这主要是依据声音的_____来“辨音识人”的。
12．两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图所示．由图可知，L2的额定电流为_____________A，额定功率为_____________W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为_____________W．

13．近年来，冬季取暖有了新方法：利用石墨烯电热涂料供暖．涂料通电发热后，通过_____方式改变房间内空气的内能．一间空房的地面面积是14㎡，高为3m，在房间的三面墙上各涂有某品牌石墨烯电热涂料1㎡，该涂料的单位发热功率为1200W/㎡．现同时给它们通电，5min内可使室温升高10℃，此过程中房间内平均每秒钟损失的热量是______J．[空气密度为1.3kg/m3、空气比热容为1.0×103J/（kg•℃）]．
14．如图所示，坦克履带上的履齿是为了_____摩擦；设计宽大的履带是为了_____压强（均选填“增大”、“减小”）。
三、作图题（共7分）
15．如图所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．
16．如图甲为凹面镜对光的作用示意图，请在图乙中做出光线AO经凹面镜后的反射光线，并标识出A的像点A'。
（________）
17．如图所示,某工人站在A处通过一根绳子和两个滑轮用100N的拉力F匀速提起重300N的物体B,画出滑轮组的绕线（不考虑滑轮重、绳重和摩擦等）。
四、实验题（本大题共5小题，共20分）
18．（2016·安顺卷）小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的问题所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
（1）分析图甲、乙、丙，说明浮力的大小与____________有关．
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用______图的装置来进行操作．
（1）圆柱体浸没在水中时受到的浮力是_____N，圆柱体的体积是______m1．（g取l0N/kg）
（4）用图示实验数据测出盐水的密度是________kg/m1．
19．以下是某实验小组进行的两组光学实验：
（1）图甲是“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的_____关系；
②蜡烛到玻璃板的距离为5cm时，像与物体的距离为_____cm；
③将蜡烛远离玻璃板，像的大小将_____（选填“变大”、“变小”或“不变”）．
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，把蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、_____的实像（选填“放大”、“缩小”或“等大”）；
②若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向_____（选填“上”或“下”）移动；
⑧若蜡烛远离透镜时，像的大小将_____（选填“变大”、“变小”或“不变”）
④如丙图所示，若将蜡烛与光屏对调，所成像与_____原理类似（选填“放大镜”、“照相机”或“投影仪”）．
20．测量一个陶瓷小酒杯的密度（指图中小酒杯材料的密度）．小明实验步骤如下：
用调节好的天平测量小酒杯的质量，当天平平衡后，右盘中砝码和游码的位置如图甲所示，小酒杯的质量m为_____g。在量筒中放入适量的水，如图乙所示，读出水面所到的刻度值V1；将小酒杯浸没在量筒的水中，如图丙所示，读出水面所到的刻度值V2；小酒杯的密度为ρ酒杯＝_____kg/m1。小华在测量过程中，不用天平，只用量筒也测出小酒杯的密度。去掉步骤（1），在步骤（1）之前加上一个步骤：将小酒杯_____在量筒的水中，读出水面所到的刻度值V1．则小酒杯的密度为ρ酒杯＝_____（用V1、V2、V1来表示，水的密度为ρ水）。
21．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．
（1）如图甲所示是小明没有连接完的电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（_____）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是________．
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W．
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为_____A，则定值电阻的阻值为______Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω．
22．小明在老师的指导下用小球和弹性很好的轻质橡皮筋等器材进行了如下实验与探究：让一系于橡皮筋一端的小球从某悬挂点O的正下方P点由静止释放如图甲所示，整个下落过程中，橡皮筋所受弹力F与小球下落高度h的关系如图乙所示；小球下落的速度v与下落高度h的关系如图丙所示．已知该轻质橡皮筋每受到0.2N的拉力就伸长1cm，经测量小球从P点下落到a、b、c三点的距离分别为：ha=0.4m，hb=0.6m，hc=0.9m．（不计空气阻力）
（1）当橡皮筋的伸长量最大时，小球的速度为________（选填“va”、“vb”或“0”），此时，小球处于________状态（选填“平衡”或“非平衡”）；
（2）从a点运动到b点过程中小球的动能________，重力势能________（填“变大”、“变小”或者“不变”）
（3）实验中所用小球的重力为________N．
五、计算题（本大题共2小题，共13分）
23．电动自行车给人们带来便利的同时也产生了很多交通隐患，为此政府出台电动自行车新国标，并在2019年的4月15日开始施行。为了响应政府号召，小亮购置了符合新国标的电动自行车。
如表是小亮购买的某型号电动自行车的一些数据：
若小亮的质量是70kg，他骑车时在5min内匀速行驶了1800m（取g＝10N/kg），通过计算回答：小亮在水平地面上骑车的速度是多少？小亮骑车时，车对地面的压力多大？车对地面的压强多大？该电动自行车在5min内动力所做的功是多少？
24．如图所示，体积为1×10-3米3、密度为5×103千克/米3的均匀实心正方体甲和盛有水的轻质柱形容器乙放在水平桌面上，乙容器的底面积为2×10-2米2。
①求甲的质量m甲；
②将甲物体浸没在乙容器的水中，测得甲物体放入前后水对容器底部的压强如下表所示：
(a)求放入甲物体前乙容器中水的深度h水；请根据表中的信息，通过计算判断将甲物体放入容器时是否有水溢出？若无水溢出请说明理由；若有水溢出请求出溢出水的质量m溢水。
六、综合能力题（本大题共3小题，共18分）
25．某校科技小组设计了如图甲所示的汽车转向灯电路模型原理图，接通相应指示灯后，该指示灯会亮（正常发光）、暗（微弱发光）交替闪烁．电路中电源电压12V不变，指示灯的规格均为“12V 16W”，R0为定值电阻，左转或右转指示灯单独闪烁时，电压表两端实际电压随时间的变化规律如图乙所示．设指示灯的电阻不变，电磁铁线圈及衔铁的电阻值不计．
请解答下列问题：指示灯的电阻_______？当转向开关S与触点“2”和“3”刚接通时，电流从正极出发，通过定值电阻R0、电磁铁、左转指示灯L1，最后回到电源负极，这时指示灯L1___________（选填“正常”或“微弱”）发光；由于电流通过电磁铁，电磁铁具有了磁性，会将衔铁拉下来，使动触点A与静触点B接触从而导致电阻R0和电磁铁短路，这时指示灯L1__________（选填“正常”或“微弱”）发光；电磁铁被短路后没有了磁性，衔铁在弹簧的作用下动触点与静触点再次分离，如此反复，就实现了指示灯亮暗的交替闪烁．转向开关S与触点“3”和“4”接通时，指示灯正常发光时，通过电源的电流是多少____？转向开关S与触点“4”和“5”接通时，指示灯在1min内消耗的电能是多少焦耳______？
26．在图所示的电路中, 电源电压保持6V 不变, R1 的阻值为10Ω．闭合开关S,电压表的示数如图所示．
求通过电阻R1 的电流； 求电阻R2 的阻值； 现有阻值分别为2Ω、10Ω、50Ω、100Ω 的四个定值电阻, 请选择其中一个定值电阻替换电路中的电阻R2 , 要求: 电压表选择合适的量程后, 闭合开关S，能使电压表指针偏离到图所示电压的一半．请判断: 所提供的四个定值电阻是否符合要求, 若有符合，请具体说明是哪个电阻，并指出电压表所选用的量程； 若不符合, 请说明理由．
27．阅读短文，回答问题：
电动车因为具有轻便、快捷和环保等优点备受大家喜爱．通常说的电动车是以蓄电池作为能量来源．为了能使蓄电池的使用寿命更为长久，作了放电余留20%左右即停止电能输出的电路设计．如表是某型号电动自行车的相关数据．
（1）如图所示的实验中，能反映电动机工作原理的是如下图中的________________．
关于电动车，下列说法中错误的是（_________）
A．电瓶车手把相当于轮轴 B．紧急刹车时，人会向前倾导致人的动能变大
C．行驶过程中轮胎发热，轮胎内能一定增大 D．后视镜用凸面镜是为了扩大视野电动车中改变车速的控制器相当于是实验室中的____________（填物理实验器材名称），它和电动机应该________选填“串联”或“并联”）在一起使用．该电动车最多能输出的机械能为___________J.立志考一中高中部的李晨滔同学骑着该电动车，以最大规定速度在水平路面匀速行驶时，且该电动车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图所示．则该过程中电动车克服摩擦力做功的功率为225W，则晨滔同学的的质量是_________kg.（g取10N/kg）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻器两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小；根据可知，电路中的电流变大，即电流表的示数变大；根据U＝IR可知，定值电阻两端的电压变大，故B选项正确．
2、C
【解析】
A．春风杨柳万千条，是杨柳枝的运动，不属于分子运动，A错误．
B．夏日炎炎似火烧，说明夏天的温度高，不属于分子运动，故B错误．
C．金秋桂花遍地香，花香分子不停地做无规则运动，扩散到空气中，说明分子在不停的做无规则运动，故C正确．
D．寒冬北国白雪飘，是雪花在运动，不属于分子运动，故D错误．
3、B
【解析】
由电路图知道，当电键S1 闭合、S2 断开时，R1 与R2 串联，电压表V测电源两端的电压，电压表V1 测R1 的电压，电流表A测电路中的电流．当电键S2 由断开到闭合时，R2被短路，电路为R1 的简单电路，电压表V和V1均测电源两端的电压，电流表测量电路中的电流；此时整个电路的电阻减小，由欧姆定律知道，电路中的电流变大，即电流表A的示数变大；电键S2 断开时，电压表V1 测R1 的电压，而电键S2 闭合时，电压表V1测量的是电源电压，故电压表V1 示数变大；电压表V测电源两端的电压，其示数保持不变；
A．电压表V1示数变大，电流表A示数变大，其比值为定值电阻R1的阻值，保持不变，故A错误；
B．电压表V示数不变，电流表A示数变大，其比值变小，故B正确；
C．电压表V1 示数变大，电流表A示数变大，其乘积变大，故C错误；
D．电压表V示数不变，电流表A示数变大，其乘积变大，故D错误．
4、A
【解析】
A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，新铅笔的长度略小于此数值，在17cm左右，故A正确；
B、南京市最高气温可能超过35℃，但平均气温要低于35℃，故B错误；
C、一瓶500mL=500cm3的矿泉水的质量m=ρV=1.0g/cm3×500cm3=500g=0.5kg，故C错误；
D、复兴号高铁运行速度可以达到350km/h，故D错误。
5、A
【解析】
由题知，P向右做匀速运动，根据定滑轮的特点可知，P向右移动的速度等于Q向左移动的速度，所以物体Q在左边绳子的拉力作用下也做匀速运动，则P、Q在水平方向上都受平衡力的作用；对Q物块，设跨过定滑轮的轻绳拉力为T，木块Q与P间的滑动摩擦力f＝μmg ①，根据共点力平衡条件T＝f ②，对木块P受力分析，P受拉力F，Q对P向左的摩擦力f，地面对P体向左的摩擦力f′，根据共点力平衡条件，有F＝f+f′+T ③，地面对P物体向左的摩擦力，f′＝μ（2m）g ④，由①～④式可以解得，F＝4μmg，故A正确。
6、C
【解析】
由图象知：c的路程始终不变，故为静止状态；故甲、乙一定不是c；
对应同一时间t（如t=5s）a、b、d的路程关系为15m、7.5m、2.5m；由速度公v=
可知，va＞vb＞vd；
由s-t图象知，t=5s时，Sa-Sb=7.5m＜10m，Sa-Sd=12.5m＞10m，Sb-Sd=4.5m＜10m；
因此甲的图象可能是图线a、b；乙图象可能是图线b，也可能是图线d．
故D正确．ABC错误．
7、A
【解析】
串联电路中电流处处相等，从题意可知，在电路中两个电阻的额定电流应相等，当把它们串连接入电路时，电路中允许通过的最大电流为0.5A，
则根据欧姆定律可知此时电路中的最大电压为：
U=IR=（16Ω+22Ω）×0.5A=19V；
故选A．
二、填空题（本大题7小题，共21分）
8、1.68×105 7×103.
【解析】
水的沸点是116℃，即水的末温t=116℃，
水吸收的热量： Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×2kg×(116℃−96℃)=1.68×105J；
锅内气压为1.75个标准大气压,即p=1.75×105Pa，由p=可得，锅内气体对锅盖的作用力： F=pS=1.75×105Pa×4×10−2m2=7×103N．
9、热传递 2.52×104 0.84
【解析】
加热的过程中水从酒精灯火焰中吸热，是热传递的方式改变水的内能；水吸收的热量为 ，相当于完全燃烧 酒精放出的热量。
10、空气 压缩 热传递
【解析】
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来，说明压缩筒内空气做功，使空气的内能增大，温度升高，压缩过程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同；棉花的温度达到着火点燃烧起来，说明内能增加了，是空气温度升高后通过热传递方式使棉花内能增加的。
11、高 音色
【解析】
音调指声音的高低，物体振动的频率越大，其发出声音的音调越高；音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同，所以“辨音识人”，判断的主要依据就是声音的音色。
12、0.5 110 24
【解析】
由图可知，当电压为220V，灯泡正常工作时，的额定电流为0.5A；其额定功率为P2=UI2=220V×0.5A=110W；如果将和串联后接在220V的电源上，根据串联电路特点，此时通过两灯泡的电流相同，且两灯泡电压之和为220V．由图可看出，当电流为0.3A时，两端电压为140V、两端电压为80V，符合以上两个条件．则此时的实际功率为P2’=U’I2’=80V×0.3A=24W．
13、热传递 4.494×106
【解析】
水地暖改变房间内的温度是通过能量的转移，故发生了热传递；已知该涂料的单位发热功率为1200W/㎡．空房的地面面积是14㎡，则P=1200W/㎡×14㎡=1.68×104W，由P=W/t可得，消耗总电能，W=Pt=1.68×104W×5×60s=5.04×106J，由ρ=m/V可得，m空气=ρ空气V=ρ空气Sh=1.3kg/m3×14㎡×3m2=54.6kg，空气吸收的热量Q吸=c空气m空气△t=1.0×103J/（kg•℃）×54.6kg×10℃=5.46×105J；损失的热量Q损失=W﹣Q吸=5.04×106J﹣5.46×105J=4.494×106J．
14、增大 减小
【解析】
改变摩擦力的方法可以改变压力也可以改变接触面的粗糙程度，坦克履带上的履齿，是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦；压力的作用效果与压力大小和受力面积大小有关，坦克安装履带是为了在压力一定时，通过增大受力面积来减小对路面的压强。
三、作图题（共7分）
15、见解析所示
【解析】
试题分析：电路元件中滑动变阻器能改变灯的亮度，所以滑动变阻器与灯串联，开关控制整个电路，且当滑动变阻器的滑片向左移动时，灯泡变亮，滑动变阻器的滑片向左移动时接入电路中的阻值减小，所以导线接在滑动变阻器的A接线柱上，电压表测灯两端电压，必须与灯并联，其他顺次连接就行，答案如图所示．
考点：实物图的连接
16、
【解析】
观察图甲知道，平行光线经过凹镜的反射，变为了会聚在焦点的光线，所以，光线AO经凹面镜后的反射光线，经过焦点，与另一条反射光线的交点即A的像点A'：
17、
【解析】
滑轮组的省力特点：滑轮组由几段绳子承担物重，拉起绳子的力就是物重的几分之一；组装滑轮组时，承担物重的绳子段数设为n，如果n为奇数，从动滑轮连起，如果n为偶数，从定滑轮连起。
【详解】
不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为n=＝=3；滑轮组由3段绳子承担物重，绕线如图乙所示：
四、实验题（本大题共5小题，共20分）
18、物体排开液体的体积 丙、丁 4 4×10﹣4 1.1×101
【解析】
试题分析：（1）由图示可知，排开液体的体积越大，测力计的示数越小，说明所受到的浮力越大，所以说浮力的大小与排开液体的体积有关；（2）探究浮力与深度无关时，应选择同一个物体浸没在同一种液体中来进行，所以应选择丙和丁两幅图；（1）由图示甲和丙可知，圆柱体浸没在水中时受到的浮力是5N-1N=4N；所以可求出圆柱体的体积为V=F浮/ρ水g= 4×10-4m1；（4）当浸没到盐水中时所排开的体积也等于圆柱体的体积4×10-4m1，此时圆柱体所受的浮力为5N-0.6N=4.4N，所以可求出盐水的密度为ρ盐水=F浮/Vg=1.1×101kg/m1．
【考点定位】浮力；阿基米德原理
19、大小 10 不变 放大 下 变小 照相机
【解析】
（1）①两只蜡烛大小相同，当后面的蜡烛与前面蜡烛的像完全重合时，可以证明像与物大小相同，即两只蜡烛等长是为了比较像与物大小关系用的；
②蜡烛到玻璃板的距离为5cm时，根据平面镜成像的特点知道，物距等于像距，所以，像到平面镜的距离也是5cm，故像与物体的距离是：5cm+5cm＝10cm；
③平面镜成的像与物大小相同，和物到镜的距离无关，所以，当蜡烛远离玻璃板时，像的大小将不变；
（2）①凸透镜对光线具有会聚作用，由图乙知道，当平行光线经凸透镜后会聚到一点，且光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到凸透镜的距离为焦距，所以，图乙所示透镜的焦距是：30.0cm﹣20.0cm＝10.0cm．把蜡烛放到距凸透镜15cm的位置时，即物体处于1倍焦距和2倍焦距之间，所以此时光屏上成一个倒立、放大的实像；
②丁图中像的位置偏高，因为过光心的光线经凸透镜后方向不变，所以，为了要使烛焰的像清晰地成在光屏的中央，应该将凸透镜向下移动．
③将蜡烛向远离透镜的方向移动，即物体远离透镜时，像就会靠近透镜，所以光屏应当靠近透镜，且光屏上的像会变小；
④由丙图知道，若将蜡烛与光屏对调时，u＞2f，成倒立、缩小的实像，是照相机的原理．
20、62 1.1×101 漂浮
【解析】
用天平测量物体质量时，物体质量等于砝码质量加游码示数即50g+10g+2g=62g；由乙丙两图可知小酒杯的体积V=70mL-50mL=20mL；得酒杯密度ρ酒杯=m/V=62g/20cm1=1.1g/cm1= 1.1×101 kg/m1；若不用天平测量小酒杯的质量，则利用漂浮时排开水的质量等于小酒杯的质量，故将小酒杯漂浮在量筒的水中，读出水面所到的刻度值V1，则排开水的质量m=ρ水（V1-V1）；密度ρ酒杯=m/V=ρ水（V1-V1）/（V2-V1）.
21、将变阻器的下面两个接线柱连入了电路中 短路 5 左 40
【解析】
2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：
小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发光暗．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是：．
实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系．
将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为：．
断开开关，将定值电阻换成阻值为的电阻，闭合开关，根据串联电路的分压特点：电压与电阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为：
，因为电源为6V，此时滑动变阻器两端的电压为：，滑动变阻器的最小电阻为：．
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω.
点睛：考查了测量小灯泡电功率和研究电流与电阻关系的实验，难点是最后一问，滑动变阻器的滑片调整方向，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据可得，电阻越大，分得电压越多，即电压与电阻是成正比的．
22、0 非平衡状态 变大 变小 4
【解析】
（1）小球下落中，当弹力大于重力后减速下落，当橡皮筋伸长量最大时，小球速度减小为0，小球受力不平衡，所以处于非平衡状态；
（2）由图丙可知，小球从a点到b点时速度增大，到达b点时速度最大，质量不变，所以此过程中小球的动能增大，高度减小，重力势能减小；
（3）由图可知，在hb处时小球的速度是最大的，重力等于弹力；此时橡皮筋的伸长量为0.6m-0.4m=0.2m，橡皮筋每受到0.2N的拉力就伸长1cm，则弹力为F=4N．
五、计算题（本大题共2小题，共13分）
23、（1）6m/s；（2）1.25×105Pa，（3）3.6×104J。
【解析】
（1）t＝5min＝300s，
则小亮在水平地面上骑车的速度：。
（2）小亮和车对地面的压力：
F＝G＝（m人+m车）g＝（70kg+30kg）×10N/kg＝1000N，
车对地面的压强：。
（3）该电动自行车在5min内动力所做的功：
W＝Fs＝20N×1800m＝3.6×104J。
答：（1）小亮在水平地面上骑车的速度是6m/s；
（2）车对地面的压力1000N，车对地面的压强是1.25×105Pa，
（3）5min内动力所做的功为3.6×104J。
24、①5kg②（a）0.2m（b）0.6kg
【解析】
①由ρ=得甲的质量：m甲=ρV=5×103kg/m3×1×10-3m3=5kg；
②（a）由p=ρgh得水的深度：h水===0.2m；
（b）放入甲物体后水的深度：h水′===0.22m，
水面实际上升：0.22m-0.2m=0.02m，
水面应该上升的高度是：=0.05m，
因为：0.05m>0.02m，
所以有水溢出，V溢=2×10-2m2×(0.05m-0.02m)=6×10-4m3，
溢出水的质量：m溢水=ρ水V溢=1.0×103kg/m3×6×10-4m3=0.6kg。
六、综合能力题（本大题共3小题，共18分）
25、9Ω 微弱 正常 2.66A 652.8J.
【解析】
(1)指示灯的电阻：R＝＝9Ω； (2)当转向开关S与触点“2”和“3”刚接通时,电流从正极出发,通过定值电阻R0、电磁铁、左转指示灯L1,最后回到电源负极,这时指示灯L1与定值电阻R0串联,电阻大,根据欧姆定律I＝知电流小,根据P＝I2R知，灯泡的功率小，微弱发光；由于电流通过电磁铁,电磁铁具有了磁性,会将衔铁拉下来,使动触点A与静触点B接触从而导致电阻R0和电磁铁短路,灯泡两端的电压为电源电压,这时指示灯L1正常发光；电磁铁被短路后没有了磁性，衔铁在弹簧的作用下动触点与静触点再次分离，如此反复，就实现了指示灯亮暗的交替闪烁。 (3)由电路图可知，转向开关接3和4时，左转、右转指示灯同时工作；由P＝UI可知指示灯处于正常发光时通过电流;IL＝ ＝≈1.33A；则通过电源的电流I＝2IL＝2×1.33A＝2.66A； (4)转向开关S与触点“4”和“5”接触时，只有一个指示灯工作；由图乙可知，交替工作的周期为0.3s，一个周期内正常发光时间为0.2s，微弱发光时间为0.1s；则指示灯交替闪烁工作1min，正常发光的时间t1＝×0.2s＝40s,微弱发光的时间t2＝t−t1＝60s−40s＝20s，由P＝可得，正常发光消耗的电能： W1＝PLt1＝16W×40s＝640J，由图乙可知,当指示灯微弱发光时R0两端的电压为U0＝9.6V；因串联电路中总电压等于各分电压之和，所以此时指示灯两端的电压： UL实＝U−U0＝12V−9.6V＝2.4V，则指示灯的实际功率： PL实＝＝0.64W，微弱发光时消耗的电能： W2＝PL实t2＝0.64W×20s＝12.8J；
所以,指示灯在1min内消耗的电能(总电能): W＝W1+W2＝640J+12.8J＝652.8J.
26、（1）0.2A（2）20Ω（3）2Ω和50Ω符合要求
【解析】
试题分析：⑴∵电源电压为6伏， R1与R2串联，且电压表并联在R1两端
∴电压表示数为2伏，即R1两端电压U1为2伏 1分
∴I1＝＝＝0.2安 2分
⑵∴I2＝I1＝0.2安
∴U2＝U总-U1＝6伏-2伏＝4伏 1分
∴R2＝＝＝20欧 2分
⑶若电压表量程不换时，电压表指针偏离零刻度线的角度是原来的一半，则U1′为1伏
∴I1′＝＝＝0.1安
∴I2′＝I1′＝0.1安
∴U2′＝U总-U1′＝6伏-1伏＝5伏
∴R2′＝＝＝50欧 1分
若电压表量程更换时，电压表指针偏离零刻度线的角度是原来的一半，则U1′为5伏
∴I1′＝＝＝0.5安
∴I2′＝I1′＝0.5安
∴U2′＝U总-U1′＝6伏-5伏＝1伏
∴R2′＝＝＝2欧 1分
因此，在所提供的四个定值电阻中有两个电阻符合要求，
它们是2欧和50欧．
考点：欧姆定律的应用；串联电路的电压、电流特征．
点评：关键是欧姆定律和串联电路特征的灵活运用，第3问中看似较难，实则能分析清楚题意，分解为若干个小题进行解题，其实物理题大多都这样，所以注意练习，注重方法的掌握．
27、D B 滑动变阻器 串联 1.08×106 50
【解析】
（1）电动机是利用通电导体在磁场中受力而运动制成的，
A．图中没有电源，则导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机原理，不符合题意；
B．是奥斯特实验，证明了通电导线周围存在磁场，不符合题意；
C．研究的是电磁铁磁性的强弱与线圈匝数的关系．不符合题意；
D．图中有电源，闭合开关后，通电导线在磁场中受力运动，是电动机的原理，符合题意．
（2）A．电动车的车把相当于轮轴，车把相当于轮，前轴相当于轴，是一个省力杠杆，故A正确；
B．紧急刹车时，人会向前倾，是由于人具有惯性，此时人的速度、质量没变，动能不变，故B错误；
C．行驶过程中轮胎克服摩擦做功，机械能转化为内能，使轮胎的内能增加、温度升高而发热，故C正确；
D．凸面镜对光线有发散作用，可以阔大视野，从而更好地注意到后方车辆的情况，故D正确；
（3）电路中的电流大小可通过滑动变阻器来改变，电流变化了，电动机转动的速度就会改变，因此，电动车中改变车速的控制器相当于是实验室中的滑动变阻器，在连接时，应将滑动变阻器与电动机串联在电路中；
（4）蓄电池的最大容量：W电=0.5kW•h=0.5×3.6×106J=1.8×106J，根据题中的效率值可得，电能转化为的机械能：W机械能=W电×（1-20%）×75%=1.8×106J×（1-20%）×75%=1.08×106J；
（5）由P=fv得f===22.5N，由图像求出总质量为m总==90kg，m人=m总-m车=90kg-40kg=50kg．
质量m/kg
30
行驶时轮胎与地面接触的总面积S/m2
8×10﹣3
工作电压U/V
36
骑行时的平均动力F/N
20
水对容器底部的压强
放入甲物体前
放入甲物体后
p水(帕)
1960
2156
整车
整车质量
40kg
最高车速
10m/s
最大噪音
62dB
效率
75%
蓄电池
容量
0.5kW·h
供电电压
48V
电动机
额定电压
48V
