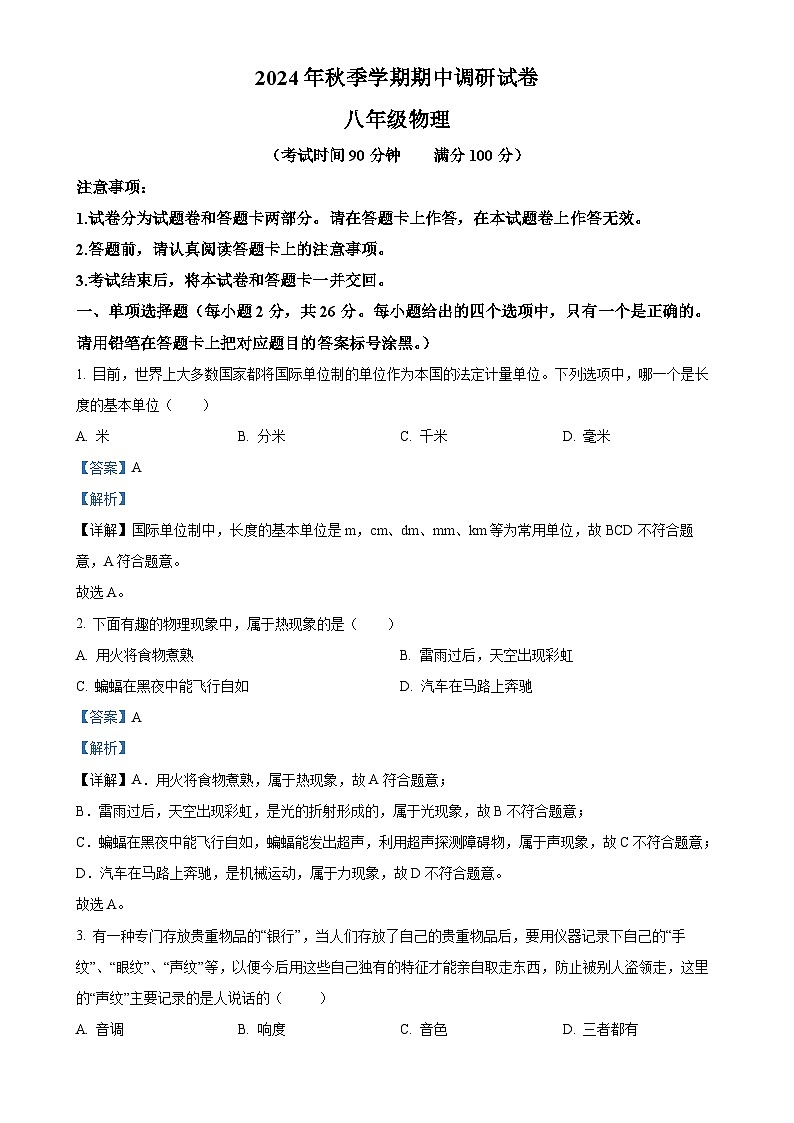

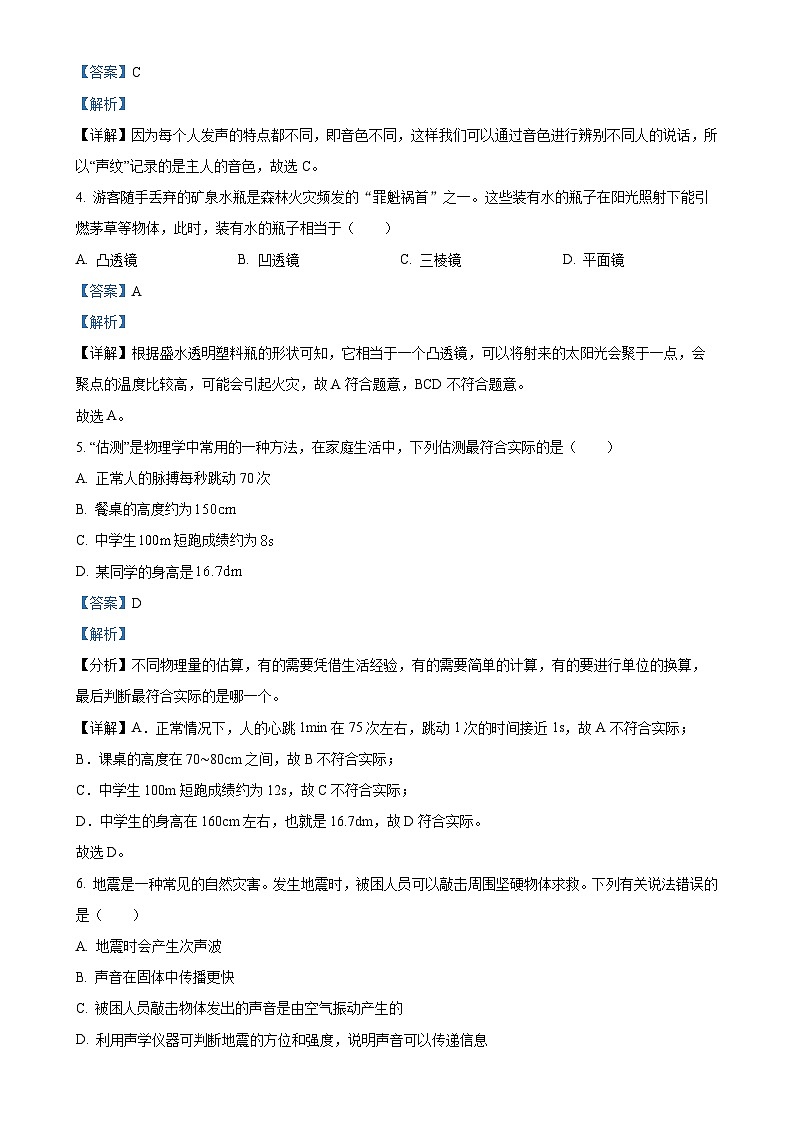

广西壮族自治区桂林市灌阳县八年级上学期期中测试物理试题（解析版）-A4

这是一份广西壮族自治区桂林市灌阳县八年级上学期期中测试物理试题（解析版）-A4，共18页。试卷主要包含了试卷分为试题卷和答题卡两部分，7dm，故D符合实际，73cmB等内容，欢迎下载使用。
（考试时间90分钟 满分100分）
注意事项：
1.试卷分为试题卷和答题卡两部分。请在答题卡上作答，在本试题卷上作答无效。
2.答题前，请认真阅读答题卡上的注意事项。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（每小题2分，共26分。每小题给出的四个选项中，只有一个是正确的。请用铅笔在答题卡上把对应题目的答案标号涂黑。）
1. 目前，世界上大多数国家都将国际单位制的单位作为本国的法定计量单位。下列选项中，哪一个是长度的基本单位（ ）
A. 米B. 分米C. 千米D. 毫米
【答案】A
【解析】
【详解】国际单位制中，长度的基本单位是m，cm、dm、mm、km等为常用单位，故BCD不符合题意，A符合题意。
故选A。
2. 下面有趣的物理现象中，属于热现象的是（ ）
A. 用火将食物煮熟B. 雷雨过后，天空出现彩虹
C. 蝙蝠在黑夜中能飞行自如D. 汽车在马路上奔驰
【答案】A
【解析】
【详解】A．用火将食物煮熟，属于热现象，故A符合题意；
B．雷雨过后，天空出现彩虹，是光的折射形成的，属于光现象，故B不符合题意；
C．蝙蝠在黑夜中能飞行自如，蝙蝠能发出超声，利用超声探测障碍物，属于声现象，故C不符合题意；
D．汽车在马路上奔驰，是机械运动，属于力现象，故D不符合题意。
故选A。
3. 有一种专门存放贵重物品的“银行”，当人们存放了自己的贵重物品后，要用仪器记录下自己的“手纹”、“眼纹”、“声纹”等，以便今后用这些自己独有的特征才能亲自取走东西，防止被别人盗领走，这里的“声纹”主要记录的是人说话的（ ）
A. 音调B. 响度C. 音色D. 三者都有
【答案】C
【解析】
【详解】因为每个人发声的特点都不同，即音色不同，这样我们可以通过音色进行辨别不同人的说话，所以“声纹”记录的是主人的音色，故选C。
4. 游客随手丢弃的矿泉水瓶是森林火灾频发的“罪魁祸首”之一。这些装有水的瓶子在阳光照射下能引燃茅草等物体，此时，装有水的瓶子相当于（ ）
A. 凸透镜B. 凹透镜C. 三棱镜D. 平面镜
【答案】A
【解析】
【详解】根据盛水透明塑料瓶的形状可知，它相当于一个凸透镜，可以将射来的太阳光会聚于一点，会聚点的温度比较高，可能会引起火灾，故A符合题意，BCD不符合题意。
故选A。
5. “估测”是物理学中常用的一种方法，在家庭生活中，下列估测最符合实际的是（ ）
A. 正常人的脉搏每秒跳动70次
B. 餐桌的高度约为
C. 中学生短跑成绩约为
D. 某同学的身高是
【答案】D
【解析】
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【详解】A．正常情况下，人的心跳1min在75次左右，跳动1次的时间接近1s，故A不符合实际；
B．课桌的高度在70∼80cm之间，故B不符合实际；
C．中学生100m短跑成绩约为12s，故C不符合实际；
D．中学生的身高在160cm左右，也就是16.7dm，故D符合实际。
故选D。
6. 地震是一种常见的自然灾害。发生地震时，被困人员可以敲击周围坚硬物体求救。下列有关说法错误的是（ ）
A. 地震时会产生次声波
B. 声音在固体中传播更快
C. 被困人员敲击物体发出的声音是由空气振动产生的
D. 利用声学仪器可判断地震的方位和强度，说明声音可以传递信息
【答案】C
【解析】
【详解】A．地震、台风、海啸都能产生次声波，故A正确，不符合题意；
B．声音在固体中传播速度大于液体和气体，故B正确，不符合题意；
C．被困人员敲击物体发出的声音是由物体振动产生的，故C错误，符合题意；
D．声音可以传递信息，声音可以传递能量，利用声学仪器可判断地震的方位和强度，说明声音可以传递信息，故D正确，不符合题意。
故选C。
7. 白天，建筑物的玻璃幕墙、釉面砖墙、磨光大理石、铝合金板等都能将强烈的太阳光反射到路面上或房间内，严重影响了交通安全以及人们的工作和休息，形成光污染的主要原因是由于（ ）
A. 光的镜面反射B. 光的漫反射
C. 玻璃幕墙是光源D. 光的直线传播
【答案】A
【解析】
【详解】AB．当太阳光照射到建筑物的玻璃幕墙、釉面砖墙、磨光大理石、铝合金板等上面时，光线发生镜面反射，反射光较集中，能把强烈的太阳光反射到路面上或房间内，严重影响了交通安全以及人们的工作和休息，形成光污染，故A符合题意，B不符合题意；
C．玻璃幕墙自身不能发光，不是光源，故C不符合题意；
D．文中光污染是光的镜面反射形成的，不是光的直线传播形成的，故D不符合题意。
故选A。
8. 如图与声有关的四幅图中，属于在声源处控制噪声的是（ ）
A. 居民区街道禁鸣喇叭B. 飞机旁的工作人员戴有耳罩的头盔
C. 高架路某些路段两侧设有透明板墙D. 街头设置的噪声监测仪
【答案】A
【解析】
【详解】A．居民区街道禁鸣喇叭可以防止噪声的产生，属于在声源处减弱噪声，故A符合题意；
B．飞机旁的工作人员戴有耳罩的头盔可以防止噪声进入人耳，属于在人耳处减弱噪声，故B不符合题意；
C．高架路某些路段两侧设有透明板墙可以阻断噪声的传播，属于在传播过程中减弱噪声，故C不符合题意；
D．街头设置的噪声监测仪只能监测噪声的强度，不能减弱噪声，故D不符合题意。
故选A。
9. 小明用最小刻度是1mm的刻度尺先后5次测量物理课本的厚度，各次测量值分别为0.71cm、0.73cm、0.84cm、0.69cm、0.73cm，则物理课本的测量值应取（ ）
A. 0.73cmB. 0.72cmC. 0.74cmD. 0.715cm
【答案】B
【解析】
【详解】分析各测量数据可知，第三个数据0.84cm与其他四个数据相比，相差较大，属于错误的数据，应去掉，则物理课本的测量值为
故ACD错误，B正确。
故选B。
10. 如图分别是甲乐器和乙乐器发出的其中一个音在相同参数下的波形图，则（ ）
A. 甲乐器发出声音的音调比乙高B. 乙乐器发出的声音的响度比较大
C. 两个乐器发出的声音的音色相同D. 乐器发出的声音一定不是噪声
【答案】B
【解析】
【详解】A．由波形图可知，乙的波形更密集，即频率更高，所以乙的音调更高，故A不符合题意；
B．乙的波形上下起伏程度更大，即振幅更大，所以乙乐器发出的声音的响度更大，故B符合题意；
C．波形图的形状决定音色，甲乙两个声音的波形形状不同，所以音色不同，故C不符合题意；
D．凡是干扰人们正常工作、学习和生活的声音也属于噪声，所以乐器发出的声音也可能是噪声，故D不符合题意。
故选B。
11. 小王在研究光的有关规律时，根据实验现象画出了如下图中的a、b、c，根据图中所示现象，不能得到的结论是（ ）
A. 光发生反射现象时，反射角等于入射角
B. 光从空气斜射入水中时，折射角小于入射角
C. 光从空气斜射入玻璃和水中时，玻璃比水对光的偏折能力大
D. 光路是可逆的
【答案】D
【解析】
【详解】A．图中光发生反射现象时，入射角减小时，反射角也减小，但反射角等于入射角，故A不符合题意；
B．光从空气斜射入水中时，入射角减小，折射角也减小，但折射角小于入射角，故B不符合题意；
C．光从空气斜射入玻璃和水中时，入射角相等，水中的折射角大于玻璃中折射角，表明玻璃比水对光的偏折能力大，故C不符合题意；
D．图中没有从水中或玻璃中斜射入空气中的情况，也没有光线从右边射入的情况，故无法得出光路是可逆的结论，故D符合题意。
故选D。
12. 小明在平静的湖边看到“云在水中飘，鱼在水中游”，对于这一有趣现象的形成，下列说法正确的是（ ）
A. 云和鱼都是虚像
B. 云是虚像，鱼是实像
C. 云和鱼都是由光的反射形成的
D. 云和鱼都是由光的折射形成的
【答案】A
【解析】
【详解】水中的云是平面镜成像，是物体射到平面镜上的光，经平面镜反射后的反射光线是发散的，这些光线的反向延长线相交而成的点，就是我们看到的像，不是由实际光线会聚而成的，不能呈现在光屏上，故称为虚像；水中的鱼，是由于光的折射，光从水或其它介质斜射入空气中时，折射光线远离法线，折射角大于入射角，我们逆着折射光线的方向看到的就是水中的物体的虚像（是折射光线反向延长线的交点），虚像的位置比实际位置高些。
故选A。
13. 小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A. “关灯”两字放大的像是实像
B. 提示牌上“关灯”两字在凸透镜的焦点上
C. 提示牌上“关灯”两字到凸透镜的距离小于10cm
D. 提示牌上“关灯”两字到凸透镜的距离大于20cm
【答案】C
【解析】
【详解】由图可知，像是正立的，所以成正立放大的虚像，由凸透镜成像规律可知，当物距小于一倍焦距时，成正立放大的虚像，由于该凸透镜焦距为10cm，所以提示牌上“关灯”两字到凸透镜的距离小于10cm，故ABD错误，C正确。
故选C。
二、多项选择题（本大题共3小题，每题3分，共9分。每题全对得3分，选对但不全得2分，有选错该小题得0分）
14. 物理课上老师播放了真空铃实验视频，如图所示视频中闹铃的声音随着不断抽气变得越来越小。下列分析正确的是（ ）
A. 通过这个实验我们可以直接得出真空中不能传声的结论
B. 实验引起同学们高声喝彩，这里“高”指的是音调高
C. 本实验采取了理想实验的方法进行科学推理
D. 如果倍速播放视频，声音会变尖，这是由于频率改变了
【答案】CD
【解析】
【详解】AC．根据实验中随着空气不断抽出，铃声逐渐变小，直至听不到声音的现象，我们可以通过科学推理的方法得出真空不能传声的结论，并不能直接证明真空不能传声，因为实验中我们不能真正做到把玻璃罩抽成真空，该实验运用了理想实验的方法进行科学推理，故A错误，C正确；
B．实验引起同学们高声喝彩，这里的“高”指的是声音的响度大，故B错误；
D．倍速播放视频时声音变尖，是因为快放改变了频率，即声音的音调，所以声音会变尖，故D正确。
故选CD。
15. 利用如图所示的装置做“探究平面镜成像特点”的实验，下列说法正确的是（ ）
A. 将蜡烛A靠近玻璃板，它所成的像大小不变
B. 用玻璃板代替平面镜，目的是使A的像更清晰
C. 将光屏放在蜡烛B的位置，在蜡烛A一侧透过玻璃看到光屏上有像，由此说明平面镜所成的像是实像
D. 使用相同的蜡烛A和B，目的是比较像与物的大小关系
【答案】AD
【解析】
【详解】A．平面镜成像中物与像大小相等，因此将蜡烛A靠近玻璃板，它所成的像大小不变，故A正确；
B．用玻璃板代替平面镜，目的是便于确定像的位置，故B错误；
C．平面镜所成的像是虚像，无法在光屏上呈现，因此若要判断所成像的虚实，应在光屏同侧直接观察光屏，故C错误；
D．使用相同的蜡烛A和B，一根用于成像，一根与像作比较，目的是比较像与物的大小关系，故D正确。
故选AD。
16. 如图所示，一束光经竖直放置的平面镜反射后，照到墙上的E点。若要使反射光射到墙上的F点，下列操作可行的是（ ）
A. 平面镜不动，入射点不变，增大入射角
B. 入射光不动，平面镜向右平移一段距离
C. 入射光不动，平面镜绕O点逆时针转动适当角度
D. 入射光不动，平面镜竖直向上移动一定距离
【答案】AB
【解析】
【详解】A．平面镜不动，入射点不变，增大入射角，反射角也增大，反射光线顺时针转动，则反射光射到墙上的E点的上方，使反射光射到墙上的F点，故A符合题意；
B．入射光不动，平面镜向右平移一段距离，如图所示
入射点向右移动，则反射光线可能射到墙上的F点，故B符合题意；
C．入射光不动，将平面镜逆时针转动，入射角减小，反射角减小，墙上光点会下移，故D不符合题意；
D．入射光不动，将平面镜竖直向上移动一定距离，入射光线不变、入射角不变、反射光线不变、反射角不变，则反射光仍射到墙上的E点，故D不符合题意。
故选AB。
三、填空题（本大题共6小题，每小题2分，每空1分，共12分）。请将答案填写在答题卡上。
17. 某中学文化艺术节晚会上，同学们听到弹奏琴声是由琴弦的______产生的，悦耳的琴声是通过______传入观众耳朵的。
【答案】 ①. 振动 ②. 空气
【解析】
【详解】[1]一切正在发声的物体都在振动，弹奏的琴声是由琴弦的振动产生的。
[2]声音传播需要介质，悦耳的琴声是通过空气传入观众耳朵的。
18. 实验室里某物理小组采用平行光聚焦法测量凸透镜焦距，如图所示，该刻度尺的分度值是______cm；测得凸透镜的焦距大约为______cm。
【答案】 ①. 1 ②. 10.0
【解析】
【详解】[1][2]图中刻度尺每大格为10cm，平均分成10小格，分度值为1cm，故测得凸透镜的焦距大约为
f=60.0cm-50.0cm=10.0cm
19. 听诊器是利用了声音可以传递______（填“信息”或“能量”）的性质，在医院里经常有如图乙所示的静字，其目的是提醒大家要注意控制好声音的______（填“音调”、“响度”或“音色”）
【答案】 ①. 信息 ②. 响度
【解析】
【详解】[1]医生通过听诊器听患者内脏器官发出的声音了解病情，是利用了声音可以传递信息。
[2]噪声的影响大小与噪声的强度等级有关，静是指不出声或声音要小一些，属于在声源处减弱噪声，是提醒大家要注意控制好声音的响度。
20. 在开凿大山隧道时，常用激光束来引导掘进机，使其沿直线前进，这是由于___________。如图是某省2023年中考试卷答题卡中用来识别考生信息的条形码（样码），我们能从多个角度看见条形码，是因为光在纸面上发生了___________。
【答案】 ①. 光沿直线传播 ②. 反射
【解析】
【详解】[1]因为光在同种均匀的介质中沿直线传播，所以开凿大山隧道时，常用激光束来引导掘进机，使其沿直线前进。
[2]因为光在纸面上发生了反射，而且是漫反射，所以，我们能从多个角度看见条形码。
21. 如图为中央电视台自主研发的一款特种摄像设备—“猎豹”，专门用于2022年北京冬奥会速度滑冰赛事的转播工作。“猎豹”跟踪拍摄运动员比赛，拍摄出的像成__________（选填“放大”或“缩小”）的实像。要想运动员的像更大一些，镜头应该__________（选填“远离”或“靠近”）运动员。
【答案】 ①. 缩小 ②. 靠近
【解析】
【详解】[1]摄像机的镜头相当于一个凸透镜，拍摄时物体在二倍焦距之外，成倒立、缩小的实像。
[2]要想使被拍摄运动员的像更大一些，由凸透镜成实像的规律可知，应减小物距，增大像距，所以镜头应该前伸一些，并靠近运动员。
22. 在200m深的海洋上空6km高处有一架飞机飞过，该飞机在海中的像到海面的距离是______。如图所示，小明同学让一束光由空气斜射入水中，在水底形成光斑；当水面上升时，光斑位置将______（填“左移”“右移”或“不变”）。
【答案】 ①. 6km ②. 右移
【解析】
【详解】[1]飞机在海中的像属于平面镜成像，像距等于物距，反射面为海面，故该飞机在海中的像到海面的距离是
v =u =6km
[2]入射光线的位置不变，当水面上升时，入射点向右移动，折射光线与原折射光线平行，故光斑位置将右移。
四、作图题（23（1）2分、23（2）2分，共4分）
23.
（1）如图所示，根据反射光线OB的方向，请在图中画出入射光线AO，并标出入射角大小；
（2）在下图中完成光路图，并标出A点的像。
【答案】（1） （2）
【解析】
【小问1详解】
根据光的反射定律，反射角等于入射角为30°，从而作出入射光线，并标出入射角30°。如图所示
【小问2详解】
平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光线经凸透镜折射后折射光线平行于主光轴，两条折射光线的交点为像点。如图所示
五、实验探究题（24题5分，25题6分，26题7分，27题7分，共25分）请将答案填写在答题卡上。
24. 如图所示的是小明探究摆的等时性原理的装置，由于没有计时工具，为了完成该实验，小明对实验装置进行了改进。他每次让小球由静止同时释放，观察小球是否同时撞击木块C，比较单摆摆动的时间是否相同。（A球和B球质量不相等，即球的轻重不同，）
（1）为了探究单摆摆动时间与小球质量是否有关应该选择______两图。
（2）为了探究单摆摆动时间与摆角是否有关应该选择______两图。
（3）小明做完探究后，得到的结论是：摆的快慢程度只与摆的______有关，与摆球的质量、摆角的大小______（选填“有关”或“无关”）。
（4）丁图是小明家的摆钟示意图，该摆钟走快了，小明应该将螺丝向______（填“上”或“下”）调节。
【答案】（1）甲乙 （2）乙丙
（3） ①. 长度 ②. 无关
（4）下
【解析】
【小问1详解】
为了探究单摆摆动时间与小球质量是否有关，需要控制摆角相同，而质量不同，应该选择甲乙两图。
【小问2详解】
为了探究单摆摆动时间与小球摆角是否有关，需要控制质量相同，而摆角不同，应该选择乙丙两图。
【小问3详解】
[1][2]根据所学的知识，结合生活经验可得到的结论是：摆的快慢程度只与摆的长度有关，与摆球的质量、摆角的大小无关，摆的长度越长，往返摆动一次所用的时间越长。
【小问4详解】
摆钟走快了，说明钟表往返摆动一次所用的时间越短，所以应该将表的摆长调长些，即增大摆的长度，应该将螺丝向下调节。
25. 在“探究光的反射规律”的实验中，某同学设计了如下实验，平面镜M平放在桌面上，E、F是粘在一起的硬纸板，F可绕ON转动。
（1）如图甲所示，硬纸板E、F应___________立在水平放置的平面镜M上；
（2）如图甲所示，当E、F在同一平面上时，将入射光AO沿硬纸板E射向镜面。若此时入射角为70°，则在硬纸板F上可看到反射光OB与镜面的夹角大小为___________；若将AO向ON靠近，OB将___________（选填“靠近”或“远离”）ON；
（3）如图乙所示，把硬纸板F向后折转时，反射光线___________（选填“存在”或“不存在”），但在硬纸板F上看不到反射光，说明反射光线、入射光线和法线___________。
（4）若光沿BO入射，则光经平面镜M反射后沿OA射出，这说明在反射现象中，光路是___________的。
【答案】 ①. 垂直 ②. 20 ③. 靠近 ④. 存在 ⑤. 在同一平面内 ⑥. 可逆
【解析】
【详解】（1）[1]由于法线是垂直于反射面的，如图甲所示，硬纸板E、F应垂直立在水平放置的平面镜M上，法线才与硬纸板在同一平面内。
（2）[2]法线垂直于反射面，若此时入射角为70°，根据光的反射定律，反射角等于入射角，则在硬纸板F上可看到反射光OB与镜面的夹角大小为
90°-70°=20°
[3]若将AO向ON靠近，入射角变小，则反射角也变小，OB将靠近ON。
（3）[4][5]把硬纸板F向后折转时，反射光线仍然在入射光线、法线确定的平面内，反射光线存在，但硬纸板F离开了原来的平面内，此时硬纸板F上看不到反射光，说明反射光线、入射光线和法线在同一平面内。
（4）[6]若光沿原来的反射光线的路径BO入射，则光经平面镜M反射后沿原来的入射光线的路径OA射出，即反射光线可以沿原路返回，这说明在反射现象中，光路是可逆的。
26. 某研究小组利用一些长短、粗细和材料不同的琴弦，进行了探究“音调和哪些因素有关”的活动。他们选用的琴弦长度、材料在图中已标出（其中琴弦的直径关系：），并且每根琴弦固定的松紧程度一致。
（1）若研究音调的高低与琴弦长度的关系，应该控制琴弦的粗细、______和松紧程度相同，改变______；应选择琴弦______（填“a” “b”“c”或“d”）；
（2）若选择琴弦a和b，则是为了研究音调的高低与琴弦______的关系；
（3）若某同学选择琴弦c和d进行研究，并推理得出：琴弦长度越长，振动越慢，音调就越低的结论。该同学在探究过程中存在_________________的问题；
（4）他们还可以选择琴弦____________（填“a”“b”“c”或“d”）研究音调的高低与琴弦材料的关系；
（5）该研究主要采用的研究方法是_________________。
【答案】（1） ①. 材料 ②. 长度 ③. a、d
（2）粗细 （3）见详解
（4）a、c （5）控制变量法
【解析】
【小问1详解】
[1][2][3]根据控制变量法，若研究音调的高低与琴弦长度的关系，除了长度不同，其它因素都应相同，故应该控制琴弦的粗细、材料和松紧程度相同，改变长度；应选择琴弦a、d。
【小问2详解】
若选择琴弦a和b，琴弦的长度、材料和松紧程度相同，粗细不同，根据控制变量法，是为了研究音调的高低与琴弦粗细的关系。
【小问3详解】
琴弦c和d长度和材料均不同，根据控制变量法，不能研究音调的高低与琴弦探究与长度的关系。故该同学在探究过程中存在的问题是没有保持材料相同。
小问4详解】
研究音调的高低与琴弦材料的关系，根据控制变量法，琴弦的长度、粗细和松紧程度相同，材料不同，故应选择琴弦a、c。
小问5详解】
影响琴弦音调的因素有多个，当探究其中一个因素，其它因素必须相同，这种方法为控制变量法。
27. 某实验小组在学完“凸透镜成像的规律”后，用一块焦距为10cm的凸透镜，对凸透镜成像特点做了进一步探究。
（1）调节烛焰中心、凸透镜光心、光屏中心三者连线使它们大致在_______上；
（2）如图甲所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是_______（选填“放大”“等大”或“缩小”）的实像；生活中的______（选填“照相机”“投影仪”或“放大镜”）就是利用这个规律制成的，若此时遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是______（选填“完整的像”、“一半的像”或“无法成像”）；
（3）如图甲所示，凸透镜的位置不变，小刚将蜡烛移至光具座上20cm刻度线处，小刚从凸透镜的右侧通过凸透镜可以看到烛焰______（选填“倒立”或“正立”）的像；
（4）小刚同学用由发光二极管做成的“F”字样代替蜡烛作为发光体，如图所示，他把发光二极管放在5cm刻度线处，移动光屏至成清晰的像，此时在光屏上所成的像是下面的______（填字母）；
A. B. C. D.
（5）为了探究生活中的透镜成像现象，小明把一个装水的玻璃杯放在漫画前，惊奇地发现透过玻璃杯看到漫画中的老鼠变“胖”了，还掉头逃离猫（如图所示）。小明透过玻璃杯看到的是老鼠的______（选填“实”或“虚”）像。
【答案】（1）同一高度
（2） ①. 放大 ②. 投影仪 ③. 完整的像
（3）正立 （4）B
（5）实
【解析】
【小问1详解】
过光心的光线传播方向不变，为了使像成在光屏的正中央，应调节烛焰中心、凸透镜光心、光屏中心三者连线使它们大致在同一高度上。
【小问2详解】
[1][2]如图所示，物距为
物距在一倍焦距与二倍焦距之间，根据凸透镜成像规律，此时所成的像为倒立放大的实像，投影仪是利用物距在一倍焦距与二倍焦距之间，成倒立放大的实像原理工作的，故生活中的投影仪就是利用这个规律制成的。
[3]根据凸透镜成像的原理，物体发出的光经凸透镜折射后，所有折射光线都会聚于像的位置，若此时遮住凸透镜的下半部分，折射的光线会减少，但烛焰在光屏上的成像仍然是完整的，只是亮度变暗。
【小问3详解】
将蜡烛移至光具座上20cm刻度线处，物距为
此时物距小于焦距，根据凸透镜成像规律，此时所成的像为正立放大的虚像，故小刚从凸透镜的右侧通过凸透镜可以看到烛焰正立放大的虚像。
【小问4详解】
把发光二极管放在5cm刻度线处，物距为
此时物距等于2倍焦距，根据凸透镜成像规律，此时所成的像为倒立等大的实像，故ACD不符合题意，B符合题意。
故选B。
【小问5详解】
透过玻璃杯看到漫画中的老鼠变“胖”了，即变大了，还掉头逃离猫，像方向与物是倒立的。根据凸透镜成像规律，此时漫画中的老鼠处于玻璃杯形成的凸透镜一倍焦距与二倍焦距之间，所成的像为倒立放大的实像，故小明透过玻璃杯看到的是老鼠的实像。
六、综合应用（26题6分，27题8分，28题10分，共24分。只写出最后结果的不得分。请将解答过程填写在答题卡上。）
28. 滚铁环是传统的儿童游戏，在二十世纪六七十年代盛行于全国。如图所示，小明推着一个半径为40cm的铁环绕学校操场跑道跑一周，从起点到终点铁环共转过160圈。求操场跑道的长度约为多少米？（，最终结果保留整数）
【答案】402m
【解析】
【详解】铁环的周长约为
操场跑道的长度约为
29. 根据视力检测标准，受测人需要与“E”型视力检测表相隔一定的距离才能进行检测，因受场地限制，医生用如图所示的方法为王红同学检查视力，“E”型视力表与平面镜相距2.5m，王红观看的是平面镜中“E”型视力表的像。则：
（1）王红距离视力表的像有多远？
（2）如果王红站起来以0.6m/s的速度朝平面镜的方向走了3秒后，她现在距离“E”型视力表的像是多远？
【答案】（1）4.6m；（2）2.8m
【解析】
【详解】解：（1）由图可知，视力表到平面镜的距离为，根据平面镜成像的特点可知，视力表的像到平面镜的距离为
则有王红到视力表的像的距离为
（2）王红以的速度前进所行走的距离为
则此时她到镜面的距离为
此时王红到视力表的像的距离为
答：（1）王红距离视力表的像有远；
（2）她现在距离“E”型视力表的像是远。
30. 如图所示，一辆汽车以20m/s的速度匀速驶向正前方的山崖，鸣笛3s后听到回声，已知声音在空气中的传播速度为340m/s，请问：
（1）鸣笛声从发出到反射传回驾驶员耳中，通过的路程是多少？
（2）汽车从鸣笛到听到回声这段时间内通过的路程是多少？
（3）汽车鸣笛时到山崖的距离是多少？
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
鸣笛声从发出到反射传回驾驶员耳中，通过的路程是
【小问2详解】
汽车从鸣笛到听到回声这段时间内通过的路程是
【小问3详解】
汽车鸣笛时到山崖的距离是
