人教版物理九年级全一册第二十章《电与磁》单元测试卷（二）（含解析）

这是一份人教版物理九年级全一册第二十章《电与磁》单元测试卷（二）（含解析），共20页。

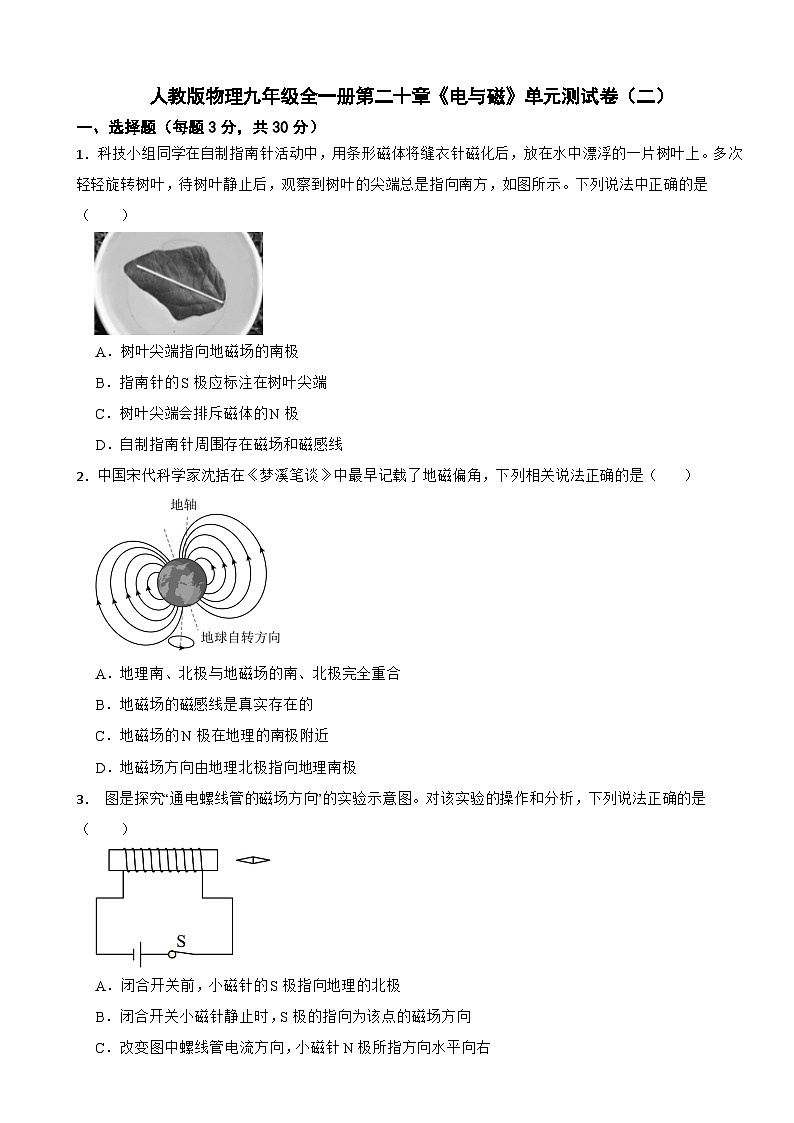

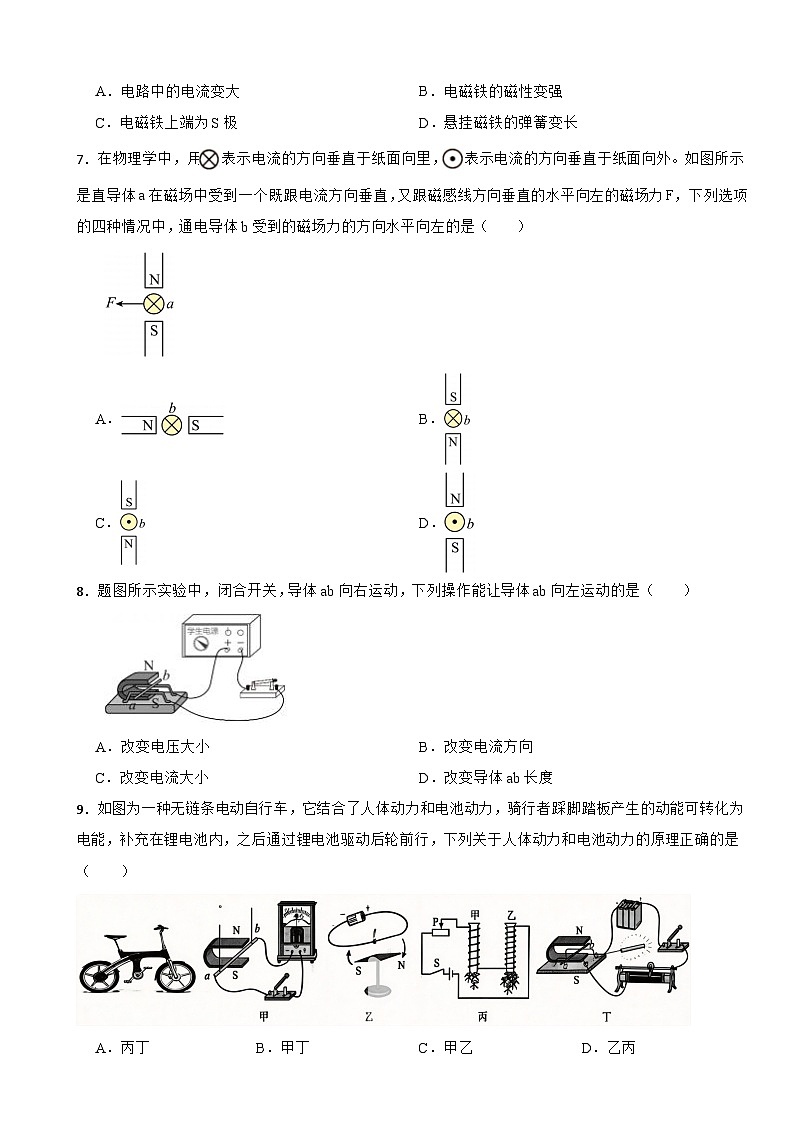

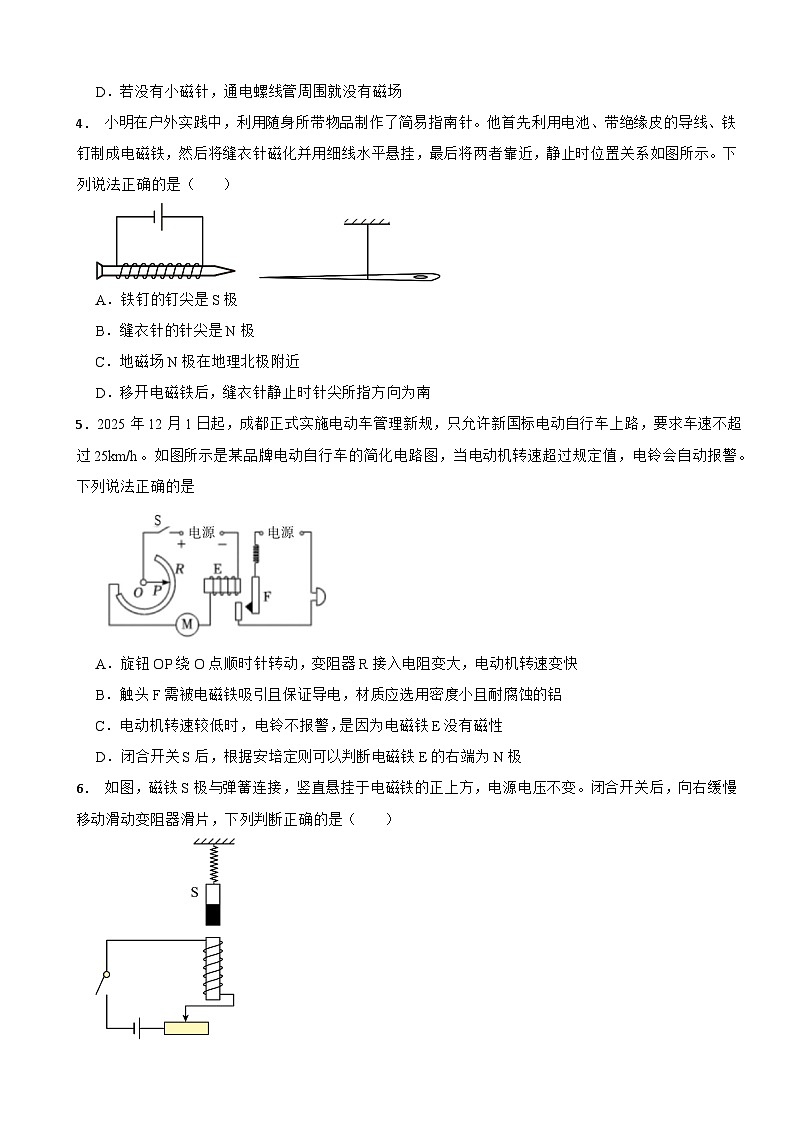

人教版物理九年级全一册第二十章《电与磁》单元测试卷（二） 一、选择题（每题3分，共30分） 1．科技小组同学在自制指南针活动中，用条形磁体将缝衣针磁化后，放在水中漂浮的一片树叶上。多次轻轻旋转树叶，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。下列说法中正确的是（　　） A．树叶尖端指向地磁场的南极 B．指南针的S极应标注在树叶尖端 C．树叶尖端会排斥磁体的N极 D．自制指南针周围存在磁场和磁感线 2．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角，下列相关说法正确的是（　　） A．地理南、北极与地磁场的南、北极完全重合 B．地磁场的磁感线是真实存在的 C．地磁场的N极在地理的南极附近 D．地磁场方向由地理北极指向地理南极 3． 图是探究“通电螺线管的磁场方向”的实验示意图。对该实验的操作和分析，下列说法正确的是（　　） A．闭合开关前，小磁针的S极指向地理的北极 B．闭合开关小磁针静止时，S极的指向为该点的磁场方向 C．改变图中螺线管电流方向，小磁针N极所指方向水平向右 D．若没有小磁针，通电螺线管周围就没有磁场 4． 小明在户外实践中，利用随身所带物品制作了简易指南针。他首先利用电池、带绝缘皮的导线、铁钉制成电磁铁，然后将缝衣针磁化并用细线水平悬挂，最后将两者靠近，静止时位置关系如图所示。下列说法正确的是（　　） A．铁钉的钉尖是S极 B．缝衣针的针尖是N极 C．地磁场N极在地理北极附近 D．移开电磁铁后，缝衣针静止时针尖所指方向为南 5．2025年12月1日起，成都正式实施电动车管理新规，只允许新国标电动自行车上路，要求车速不超过25km/h。如图所示是某品牌电动自行车的简化电路图，当电动机转速超过规定值，电铃会自动报警。下列说法正确的是 A．旋钮OP绕O点顺时针转动，变阻器R接入电阻变大，电动机转速变快 B．触头F需被电磁铁吸引且保证导电，材质应选用密度小且耐腐蚀的铝 C．电动机转速较低时，电铃不报警，是因为电磁铁E没有磁性 D．闭合开关S后，根据安培定则可以判断电磁铁E的右端为N极 6． 如图，磁铁S极与弹簧连接，竖直悬挂于电磁铁的正上方，电源电压不变。闭合开关后，向右缓慢移动滑动变阻器滑片，下列判断正确的是（　　） A．电路中的电流变大 B．电磁铁的磁性变强 C．电磁铁上端为S极 D．悬挂磁铁的弹簧变长 7．在物理学中，用表示电流的方向垂直于纸面向里，表示电流的方向垂直于纸面向外。如图所示是直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，下列选项的四种情况中，通电导体b受到的磁场力的方向水平向左的是（　　） A． B． C． D． 8．题图所示实验中，闭合开关，导体ab向右运动，下列操作能让导体ab向左运动的是（　　） A．改变电压大小 B．改变电流方向 C．改变电流大小 D．改变导体ab长度 9．如图为一种无链条电动自行车，它结合了人体动力和电池动力，骑行者踩脚踏板产生的动能可转化为电能，补充在锂电池内，之后通过锂电池驱动后轮前行，下列关于人体动力和电池动力的原理正确的是（　　） A．丙丁 B．甲丁 C．甲乙 D．乙丙 10．如图所示，为发电机的工作原理图，下列说法中正确的是（　　） A．发电机的基本原理是通电导体在磁场中受力的作用 B．发电机的基本原理是电磁感应 C．线圈在转动过程中，感应电流的大小不变 D．线圈在转动过程中，感应电流的方向不变 二、多选题（每题3分，共9分） 11．如图所示的是有关“电和磁”的实验，下列说法中不正确的是（　　） A．图甲中导体AB只有水平方向运动时，电流表指针才会偏转 B．图乙中电流方向和磁场方向同时改变时，导体ab的运动方向不变 C．图丙中扬声器的工作原理与图甲的相同，都是将机械能转化为电能 D．电铃的工作原理是通电导线在磁场中受力的作用 12．图中磁体两极间磁感线的画法正确的是（　　） A． B． C． D． 13．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是（　　） A． B． C． D． 三、填空题（每空2分，共18分） 14．如图为探究磁场对电流的作用的实验装置，闭合开关，导体ab运动起来，　 　 （选填“电动”或“发电”）机是根据此原理制成的。调转蹄形磁铁的磁极，导体ab运动方向与原来 　 　 ；增大电源电压，导体ab运动速度比原来得更 　 　 。 15．如图所示，小明将导线沿南北方向水平架设在可自由转动的小磁针上方附近，当小磁针静止时，闭合开关，使导线中通有短时间的强电流、发现　 　，说明电流周围　 　。 16．如图是我国古代发明的指南针———司南(模型)，能指示南北方向.因为地球周围存在地磁场，指南针静止时它的南极指向地理的　 　极附近.指南针放在通电导线附近发生了轻微偏转，是因为　 　产生了磁场. 17． 小张利用如图所示装置探究“导体在磁场中产生电流的条件”，闭合开关后，经过多次尝试，他发现导线ab 在磁场中沿着竖直方向运动时，导体中产生感应电流.生产生活中的　 　(选填“电热毯”“发电机”或“电动机”)是利用该实验原理工作的.小张在实验中将导线 ab 换成一个线圈，其目的是　 　. 四、实验探究题（共3题，共22分） 18．小红同学设计了如图所示的实验装置。当他闭合开关，将铜棒 ab 水平向右移动时，发现铜棒cd 也随之运动起来。 （1）此时在整个电路中，　 　（选填“ab”或“cd”）相当于电动机； （2）若使铜棒 ab 沿竖直方向上下运动，则铜棒 cd 将　 　（选填“上下运动”“左右运动”或“静止不动”）； （3）甲装置的原理在生活中的应用是　 　。 19．如图是小北做“探究什么情况下磁可以生电”的实验装置。 （1）实验中通过观察　 　来判断电路中是否产生感应电流； （2）对比甲、丙两图可发现产生感应电流的条件是　 　（选填“闭合电路”或“切割磁感线”）； （3）要使感应电流方向发生改变，可采取的具体措施是____； A．使用磁性更强的磁体 B．导体运动的方向不变，改变磁体方向 （4）利用“磁生电”工作的装置有　 　（选填“扬声器”或“动圈式话筒”）； （5）如果将图中电流表换成　 　，可以探究磁场对通电导体的作用。 20．某实验小组用图甲所示的装置“探究通电螺线管外部磁场的分布”。 （1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，轻敲玻璃板，铁屑分布情况和小磁针静止时偏转如图乙所示，说明螺线管的外部磁场与　 　磁体周围的磁场相似。 （2）对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与　 　有关。 （3）实验时发现通电螺线管的磁性较弱导致实验现象不明显，为了增强其磁性，在原有器材的基础上可采取的有效措施是　 　（写出一条即可）。 五、计算题（共2题，共9分） 21．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。控制电路中，电压U1=3V，定值电阻R0=50Ω，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压U2=220V，R1=836Ω，R2=44Ω。已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。[水的比热容为4.2×103J/(kg•℃)] （1）求衔铁刚跳起时，通过电磁铁线圈的电流； （2）求工作电路在保温状态下的电功率； （3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。 22．在学校开展的综合实践活动中，某小组设计、制作了如图甲的“自制豆芽机”。控温装置可在加热、保温两挡自动切换，其内部电路如图乙所示，控制电路中的电源电压恒为3V，R0是阻值为25Ω的定值电阻，R1、R2为电热丝，R1阻值为330Ω，Rx为热敏电阻，其阻值与温度的关系如图丙所示。电磁铁衔铁在电流大于或等于60mA时吸合，为加热状态；当电流小于或等于30mA时释放，为保温状态。小组成员对豆芽机进行调试，并设计了评价量规（部分指标如表），并以此作为豆芽机评价改进的依据。（电磁铁线圈电阻不计）求： （1）若该“自制豆芽机”的温度为25℃，此时控制电路的电流； （2）若该“自制豆芽机”的保温功率和加热功率之比为1：6，电热丝电阻R2的阻值； （3）小组成员查阅资料发现绿豆萌发的适宜温度范围是20℃~25℃，根据评价量规请通过计算分析来评定此款“自制豆芽机”的“温度控制”指标。 六、综合题（共4分） 23．如图所示是一种水位自动报警器的工作原理图，由于一般的水都能导电，当水位升高到金属块 B处时，下列判断正确的是　 　，选择理由是　 　. A.绿灯亮，螺线管上端是S极 B.红灯亮，螺线管上端是 S极 C.绿灯亮，螺线管上端是 N极 D.红灯亮，螺线管上端是 N极 七、科普阅读题（共8分） 24．阅读材料，回答问题 纯电动汽车 近些年，纯电动汽车在中国得到大力发展。电池是纯电动汽车的核心，某国产品牌电动车的电池支持快充、慢充和普通220 V插座充电三种充电方式，充满电后的电量可达60 kW·h。 快充0.5小时即可将电量由30%充至80%。慢充最多7小时可以充满。若选配随车充电宝，用普通220 V插座就可充电，最多25小时可以充满。 该电动汽车安装了可逆电机，车辆在减速或制动时，车轮的转动会带动驱动电机转动，此时驱动电机就变成了发电机，能够产生电能为汽车的蓄电池充电，达到了能量回收利用效果。 （1）该电动汽车行驶时，蓄电池是　 　（选填“用电器”或“电源”）。在车辆减速或制动时，驱动电机的能量转化情况是　 　。 （2）快充时，电池电量由30%充至80%，电池电量至少增加了　 　J，此过程中的充电功率为　 　kW。  答案解析部分 1．【答案】B 【解析】【解答】A．树叶的尖端总是指向南方，是地磁场北极，故A错误；B．由异名磁极相互吸引可知，指南针的“S”应标注在树叶尖端，故B正确；C．树叶尖端会吸引磁体的N极，故C错误；D．树叶周围存在磁场，磁场是真实存在的，磁感线是假想的曲线，故不存在磁感线，故D错误。故选：B。​​​​​​​【分析】（1）地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近；（2）指南针在水平位置静止指南的是S极，指北的是N极；（3）同名磁极互相排斥，异名磁极相互吸引；（4）磁体周围存在磁场，但是磁感线不是真实存在的。 2．【答案】C 【解析】【解答】 A.地磁南极在地理北极，地磁北极在地理南极，不完全重合，故A错误；B.为了形象描述磁场，引入了磁感线，磁感线是理想模型，不是真实存在的，故B错误；C.地磁场的N极在地理的南极附近，并不完全重合，故C正确；D.地磁场方向由地理南极指向地理北极，故D错误；故选：C。【分析】 （1）地球是一个大磁体，地球周围存在的磁场叫地磁场．（2）磁偏角：磁场的N极在地理的南极附近，磁场的S极在地理的北极附近。 3．【答案】C 【解析】【解答】 A.地理的北极在地磁的南极附近，因此闭合S前，小磁针S极所指方向在地磁场的N极，即地理的南极，故A错误；B.磁场中小磁针静止时N极的方向与磁场方向一致，闭合开关小磁针静止时，N极的指向为该点的磁场方向，故B错误；C.改变图中螺线管电流方向，由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，左端为S极；根据同名磁极相互排斥，异名磁极相互吸引可知，闭合S后，小磁针N极指向右，故C正确；D.小磁针是显示磁场，若没有小磁针，通电螺线管周围仍存在磁场，故D错误。故选C。【分析】 A.地理的北极在地磁的南极附近，地理的南极在地磁的北极附近，B.磁场中小磁针静止时N极的方向与磁场方向一致；C.根据线圈的绕法和电流的方向，可以确定螺线管的N、S极；根据磁极间的相互作用分析判断小磁针N极指向；D.根据小磁针的作用分析。 4．【答案】D 【解析】【解答】 A.由图可知，电流由线圈的右侧流入，左侧流出，由安培定则可知，铁钉的钉尖是N极，故A错误；B.铁钉的钉尖是N极，由异名磁极相互吸引可知，缝衣针的针尖是S极，故B错误；C.地球是一个大磁体，地磁南极（S）在地理北极附近，地磁北极（N）在地理南极附近，故C错误；D.缝衣针的针尖是S极，移开电磁铁后，受地磁场的作用，缝衣针静止时针尖所指方向为南，故D正确。故选D。【分析】 A.根据安培定则判断出铁钉的磁极；B.同名磁极相互排斥，异名磁极相互吸引；C.地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，由于受到地磁场的作用，放入地磁场的磁体都受到地磁场的作用；D.地磁场的作用，指南针的N极指北，S极指南。 5．【答案】D 【解析】【解答】A、旋钮OP绕O点顺时针转动时，变阻器R接入电路的电阻变小，电路中电流变大，电动机转速变快。因此A错误。B、触头F需要被电磁铁吸引且导电，说明它必须是铁磁性材料（如铁、钴、镍），而铝不是铁磁性材料，无法被电磁铁吸引。因此B错误。C、电动机转速较低时，控制电路中的电流较小，电磁铁E的磁性较弱，不足以吸下触头F，所以电铃不报警，并非没有磁性。因此C错误。D、根据安培定则（右手握住螺线管，四指指向电流方向，大拇指指向N极），电流从电磁铁E的左端流入、右端流出，可判断其右端为N极。因此D正确。故答案为：D。【分析】1、滑动变阻器的工作原理：通过改变接入电路的电阻丝长度来改变电阻，从而改变电流，影响电动机转速。2、电磁铁的性质：磁性强弱与电流大小有关，电流越大，磁性越强。只能吸引铁、钴、镍等铁磁性材料，不能吸引铝。3、安培定则：用于判断通电螺线管的磁极方向。4、电磁继电器的工作原理：利用控制电路的通断和电磁铁磁性的有无，来控制工作电路的通断。 6．【答案】D 【解析】【解答】由图可知，电路时串联的，电流从电磁铁的下方流入，上方流出，根据安培定则可知，电磁铁的上方为N极，而磁铁的下方也为N极，根据磁极间的相互作用可知，电磁铁与磁铁会相互排斥；向右缓慢移动滑动变阻器滑片，滑动变阻器接入电路的阻值变大，根据欧姆定律可知，电路中的电流会变小，电磁铁的磁性会减弱，电磁铁与磁铁间的排斥力会减小，悬挂磁铁的弹簧长度会变长，故ABC错误，D正确。故选D。【分析】1.分析电路中电流流向，根据安培定则判断电磁铁的极性，根据磁极间的相互作用判断电磁铁与磁铁之间的作用；2. 向右移动滑片，滑动变阻器的最值变大，根据欧姆定律分析电路中电流的变化，根据电流变化分析电磁铁的磁性强弱变化，以此分析弹簧的长度变化；3.电磁铁的磁性强弱与电流大小和线圈匝数有关，线圈匝数一定时，电流越大，电磁铁磁性越强；电流大小一定时，电磁铁的线圈匝数越多，磁性越强。 7．【答案】C 【解析】【解答】图中，通电导体b受到的磁场力的方向和电流方向有关，和磁场方向有关；A、图中，电流方向不变，磁场是水平的，导体b受到向下的力，A错误；B、图中，电流方向不变，磁场方向相反，导体b受力方向相反，受力向右，B错误；C、图中，电流方向相反，磁场方向相反，导体b的受力方向不变，为向左，C正确；D、图中，电流方向相反，磁场方向不变，导体b受力方向相反，为向右，D错误。故选C。【分析】通电导体受到的磁场力的方向，和电流方向有关，和磁场方向有关。 8．【答案】B 【解析】【解答】通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向。所以若要使ab向左运动，可以改变电流的方向或改变磁场的方向，故B正确，ACD错误。故选B。【分析】通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向。如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变。 9．【答案】B 【解析】【解答】人体动力是将机械能转换为电能，闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，电池动力是利用通电导体在磁场里受力运动的原理制成的，将电能转换为机械能；①、图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，故甲符合题意；②、图中是奥斯特实验，证明了电流周围可以产生磁场，与电动机的原理不同，故乙不符合题意。③、图中是探究通电螺线管的磁场，是电流的磁效应，与电动机的原理不同，故丙不符合题意；④、图中有电源，通电导体在磁场中受力会发生运动，是电动机的原理，故丁符合题意；故甲丁符合题意，选B。【分析】 发电机的原理是闭合电路的部分导体切割磁感线产生电流，将机械能转换为电能。电动机是利用通电导体在磁场里受力运动的原理制成的，将电能转换为机械能。 10．【答案】B 【解析】【解答】A、电动机的基本原理是通电导体在磁场中受力的作用，故错误； B、发电机的基本原理是电磁感应，故正确； C、线圈在转动过程中，感应电流的大小是变化的，故错误； D、线圈在转动过程中，感应电流的方向是变化的，故错误； 故选B。 【分析】发电机是利用电磁感应现象制成的，在发电机工作时，电流的大小和方向是时刻变化的，据此分析即可解决。 11．【答案】A,C,D 【解析】【解答】A．图甲中，磁感线的方向是竖直方向，导体A的运动方向只要不是与磁感线的方向平行，都会切割磁感线，从而产生感应电流，电流表指针也会偏转，故A错误符合题意； B．通电导体在磁场中所受力方向与磁场方向和电流方向有关，当两个因素都发生改变时，导体ab的受力方向改变两次，因此导体ab的受力方向不变，运动方向不变，故B正确不符合题意； C．丙图中，扬声器的工作原理是通电导体在磁场中会受到力的作用，图甲表示的是电磁感应现象，故C错误符合题意； D．通电导体周围有磁场，电铃的工作原理是电流的磁效应，故D错误符合题意。 故选ACD。【分析】对各个图片进行分析，推测实验过程以及出现的实验现象，明确其中包含的物理原理即可。 12．【答案】A,B,C 【解析】【解答】A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，故A正确；B、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，故B正确；C、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，故C正确；D、磁体周围的磁感线从磁体的S和N极出来，故D错误。故选：ABC。【分析】 在磁体的周围，磁感线从磁体的N极出发，回到S极。 13．【答案】A,B,D 【解析】【解答】ABD、磁极间的磁感线是从N极指向S极，由图可知，ABC中导体做切割磁感线运动，所以会产生感应电流，故ABD正确；C、C中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线，所以不会产生感应电流，故C错误；故选：ABD。【分析】 产生感应电流的条件有两个：电路是闭合的；导体在磁场中做切割磁感线运动；两者缺一不可。 14．【答案】电动；相反；快 【解析】【解答】这个实验展示的是磁场对通电导体的作用力，也就是电动机的工作原理。电动机正是利用通电线圈在磁场中受力转动的原理制成的，将电能转化为机械能。通电导体在磁场中的受力方向与磁场方向和电流方向有关。当调转蹄形磁铁的磁极时，磁场方向改变，导体的受力方向也随之改变，所以运动方向与原来相反。通电导体在磁场中受力的大小与电流大小有关。增大电源电压会使电路中的电流变大，导体受到的作用力也变大，因此运动速度会变得更快。故答案为：电动；相反；快。【分析】1、电动机的工作原理通电导体在磁场中会受到力的作用，受力方向与磁场方向和电流方向有关。2、影响通电导体受力的因素受力方向：由磁场方向和电流方向共同决定，改变其中一个，受力方向就会改变。受力大小：与电流大小和磁场强弱有关，电流越大、磁场越强，受力越大。3、电动机与发电机的区别电动机：利用磁场对电流的作用，将电能转化为机械能，需要电源供电。发电机：利用电磁感应现象，将机械能转化为电能，不需要电源。 15．【答案】小磁针发生偏转；存在磁场 【解析】【解答】 将导线沿南北方向水平架设在可自由转动的小磁针上方附近，当小磁针静止时，闭合开关，使导线中通有短时间的强电流，发现小磁针发生偏转，说明电流周围存在磁场。故答案为：小磁针发生偏转；存在磁场。【分析】奥斯特实验说明通电导体的周围存在磁场。 16．【答案】南；电流 【解析】【解答】地磁的N极位于地理南极附近，根据异名磁极相互吸引，指南针的南极（S极）会指向地理的南极附近。电流的磁效应（奥斯特实验）表明，通电导体周围存在磁场，因此通电导线附近的磁场会使指南针发生偏转，即电流产生了磁场。故答案为：南；电流。【分析】1、地磁场的特点：地磁两极与地理两极相反，指南针利用磁极间的相互作用（异名磁极相吸）指示方向。2、电流的磁效应：丹麦物理学家奥斯特发现，通电导线周围存在磁场，电可以生磁，这是电与磁联系的重要发现。 17．【答案】发电机；使实验现象更明显 【解析】【解答】导线ab在磁场中沿竖直方向运动时切割磁感线，产生感应电流。这是电磁感应现象，是发电机的工作原理。将单根导线ab换成线圈后，线圈在磁场中运动时，多匝导线同时切割磁感线，产生的感应电流更强，实验现象更明显，便于观察和检测。故答案为：发电机；使实验现象更明显【分析】本题考查电磁感应实验的原理与应用。解题关键在于：1.识别电磁感应现象的特征，导体切割磁感线产生感应电流；2.区分不同用电器的工作原理；3.理解实验改进的目的。第一空需区分发电机与电动机的工作原理：发电机是"磁生电"（电磁感应），电动机是"电生磁"（通电导体在磁场中受力）。第二空考查实验设计思想：线圈相对于单根导线，在相同条件下切割磁感线的有效长度更长，产生的感应电流更大，现象更明显，体现了实验设计的优化思想。 18．【答案】（1）cd （2）静止不动 （3）发电机 【解析】【解答】（1）（3）闭合开关，将铜棒ab水平向右移动时，导体做切割磁感线运动，会产生感应电流，通电的cd在磁场中受力运动，电能转化为机械能，所以甲是发电机的工作原理；甲中产生了感应电流，则ab相当于电源。（2）若使铜棒ab沿竖直方向上下运动，则铜棒ab没有做切割磁感线运动，不会产生感应电流，则导体棒cd将静止不动。故答案为：（1）ab；（2）静止不动；（3）发电机。【分析】 闭合电路的一部分导体在磁场做切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象。发电机的工作原理是电磁感应。 19．【答案】（1）电流表是否偏转 （2）闭合电路 （3）B （4）动圈式话筒 （5）电源 【解析】【解答】（1）实验中，导体中产生电流，电流表指针会偏转，通过电流表指针是否偏转来判断电路中是否产生感应电流；（2）根据甲、丙两图，开关断开时，导体左右运动，电流表指针不偏转，没有电流产生，电路接通，导体左右运动，电流表指针偏转，产生了电流，则闭合电路是产生感应电流的条件；（3）电磁感应时，感应电流的方向和磁场方向有关、和导体运动方向有关，若改变感应电流方向， A、使用磁性更强的磁体，不能改变电流方向，A错误； B、导体运动的方向不变，改变磁体方向，电流方向改变，B正确；（4）利用“磁生电”工作时，电路中产生感应电流，利用此工作原理可制作动圈式话筒；（5）图中，电流表换成电源，导体中有电流，可以探究磁场对通电导体的作用。第1空、【分析】（1）通过电流表指针偏转，判断电路中是否产生感应电流；（2）电路闭合，导体切割磁感线，可产生感应电流；（3）感应电流的方向和磁场方向有关，和导体切割磁感线的方向有关；（4）根据电磁感应可制作动圈式话筒；（5）导体中有电流，受到磁场的作用，可以探究磁场对电流的作用。 20．【答案】（1）条形 （2）电流方向 （3）增加电源电压 【解析】【解答】（1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，轻敲玻璃板，铁屑分布情况和小磁针静止时偏转如图乙所示，说明螺线管的外部磁场与条形磁体周围的磁场相似。（2）对调电源正负极，相当于改变了电流方向，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与电流方向有关。（3）实验时发现通电螺线管的磁性较弱导致实验现象不明显，为了增强其磁性，在原有器材的基础上可采取的有效措施是增加电源电压。故答案为：（1）条形；（2）电流方向；（3）增加电源电压。【分析】 （1）通电螺线管外部的磁场和条形磁体的磁场相似；细铁屑排列有规律是因为它能被磁化。（2）通电螺线管的磁场方向与电流方向有关。（3）为了使实验效果更明显，应增大通电螺线管中的电流。 （1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，螺线管周围存在磁场，铁屑被磁化，轻敲玻璃板，铁屑分布情况和小磁针静止时偏转如图乙所示，说明螺线管的外部磁场与条形磁体周围的磁场相似。 （2）对调电源正负极，相当于改变了电流方向，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与电流方向有关。 （3）实验时发现通电螺线管的磁性较弱导致实验现象不明显，为了增强其磁性，在原有器材的基础上可通过增大电流来增大磁性，可采取的有效措施是将滑动变阻器的滑片向右移动，减小滑动变阻器接入阻值。 21．【答案】解：（1）根据甲图可知，控制电路中定值电阻R0与R串联，根据乙图可知，当温度为80℃时，热敏电阻的阻值为100Ω，此时控制电路的总电阻为R控=R+R0=100Ω+50Ω=150Ω； 衔铁刚弹起时，通过电磁铁线圈的电流I=U1R控=3V150Ω=0.02A。答：衔铁刚跳起时，通过电磁铁线圈的电流为0.02A。 （2）根据甲图可知，当衔铁被吸下时，动触点与静触点b接触，此时只有R2；当衔铁跳起时，动触点与静触点a接触，R1和R2串联；则总电阻R2
