人教版物理九年级全一册第十九章《生活用电》单元测试卷（二）（含解析）

这是一份人教版物理九年级全一册第十九章《生活用电》单元测试卷（二）（含解析），共25页。

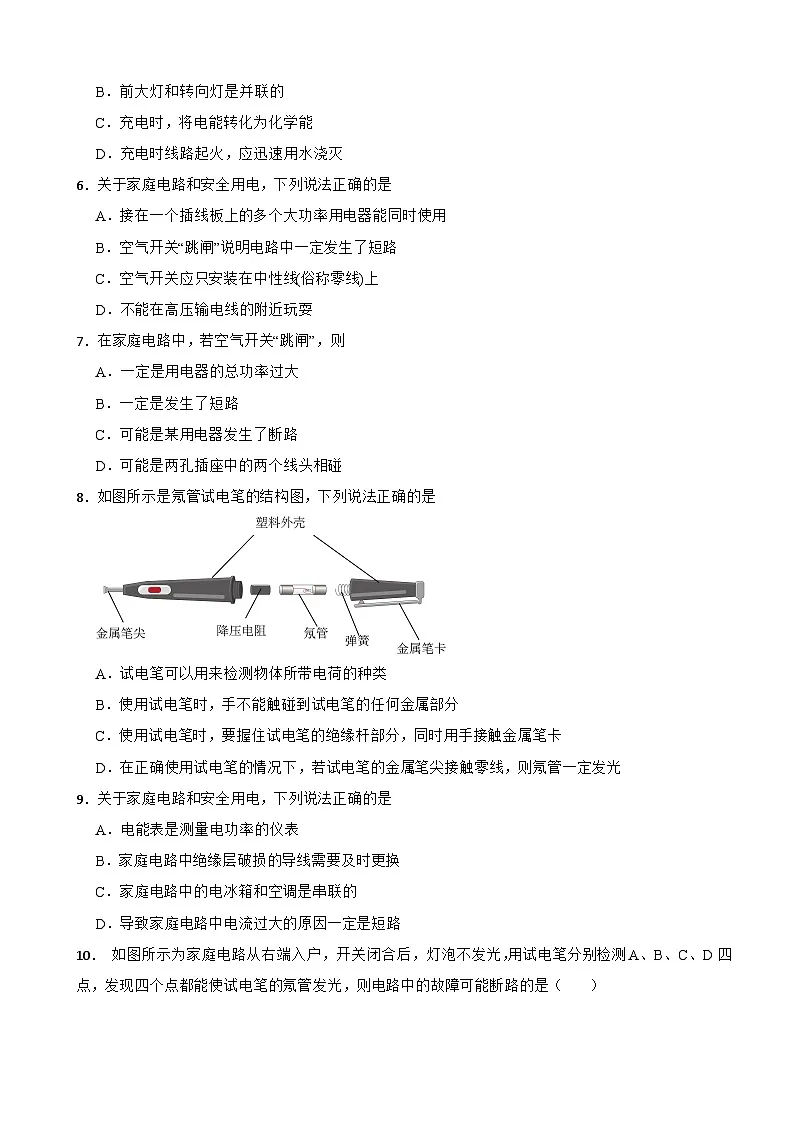

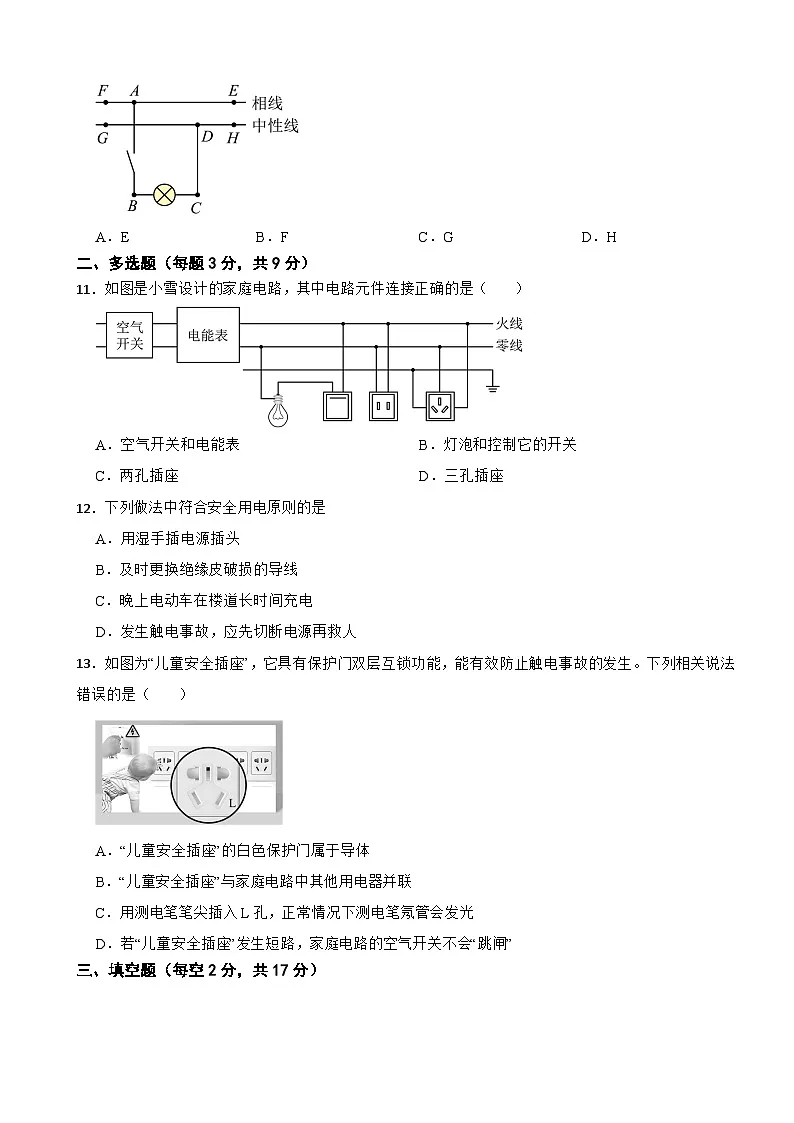

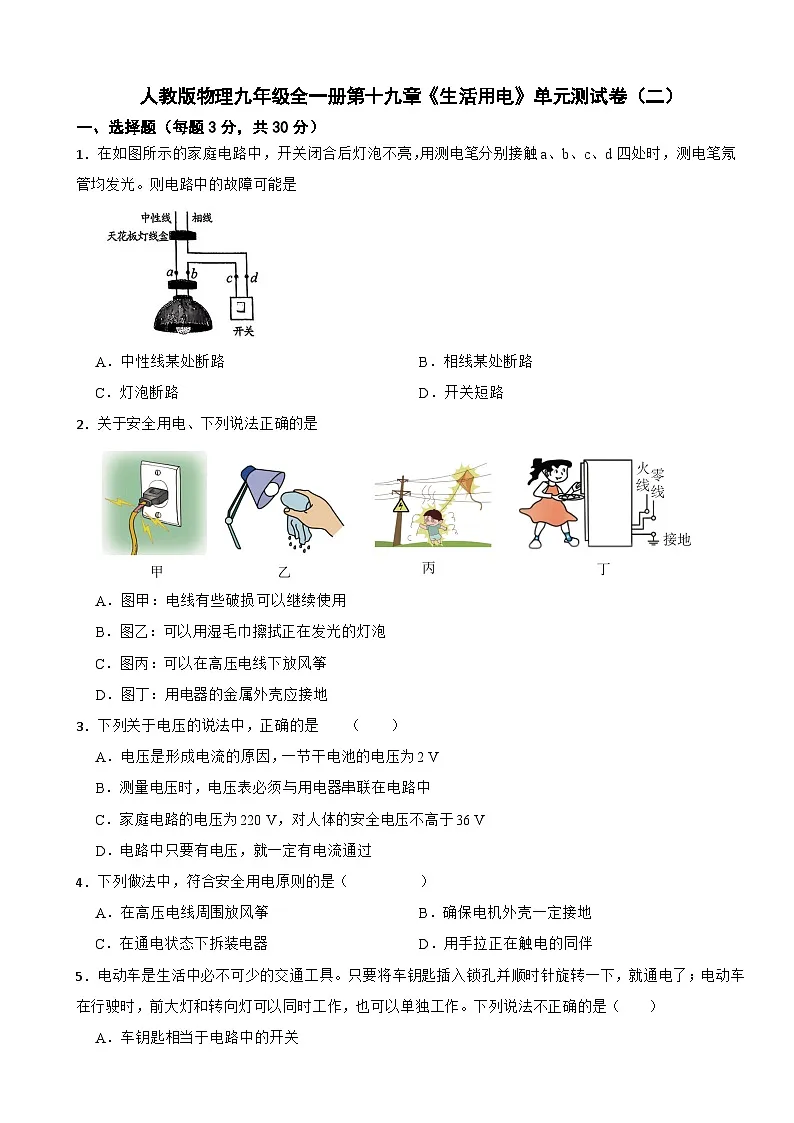

人教版物理九年级全一册第十九章《生活用电》单元测试卷（二）一、选择题（每题3分，共30分）1．在如图所示的家庭电路中，开关闭合后灯泡不亮，用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光。则电路中的故障可能是A．中性线某处断路B．相线某处断路C．灯泡断路D．开关短路2．关于安全用电、下列说法正确的是A．图甲：电线有些破损.可以继续使用B．图乙：可以用湿毛巾擦拭正在发光的灯泡C．图丙：可以在高压电线下放风筝D．图丁：用电器的金属外壳应接地3．下列关于电压的说法中，正确的是 （　　）A．电压是形成电流的原因，一节干电池的电压为2 VB．测量电压时，电压表必须与用电器串联在电路中C．家庭电路的电压为220 V，对人体的安全电压不高于36 VD．电路中只要有电压，就一定有电流通过4．下列做法中，符合安全用电原则的是（ ）A．在高压电线周围放风筝B．确保电机外壳一定接地C．在通电状态下拆装电器D．用手拉正在触电的同伴5．电动车是生活中必不可少的交通工具。只要将车钥匙插入锁孔并顺时针旋转一下，就通电了；电动车在行驶时，前大灯和转向灯可以同时工作，也可以单独工作。下列说法不正确的是（　　）A．车钥匙相当于电路中的开关B．前大灯和转向灯是并联的C．充电时，将电能转化为化学能D．充电时线路起火，应迅速用水浇灭6．关于家庭电路和安全用电，下列说法正确的是A．接在一个插线板上的多个大功率用电器能同时使用B．空气开关“跳闸”说明电路中一定发生了短路C．空气开关应只安装在中性线(俗称零线)上D．不能在高压输电线的附近玩耍7．在家庭电路中，若空气开关“跳闸”，则A．一定是用电器的总功率过大B．一定是发生了短路C．可能是某用电器发生了断路D．可能是两孔插座中的两个线头相碰8．如图所示是氖管试电笔的结构图，下列说法正确的是A．试电笔可以用来检测物体所带电荷的种类B．使用试电笔时，手不能触碰到试电笔的任何金属部分C．使用试电笔时，要握住试电笔的绝缘杆部分，同时用手接触金属笔卡D．在正确使用试电笔的情况下，若试电笔的金属笔尖接触零线，则氖管一定发光9．关于家庭电路和安全用电，下列说法正确的是A．电能表是测量电功率的仪表B．家庭电路中绝缘层破损的导线需要及时更换C．家庭电路中的电冰箱和空调是串联的D．导致家庭电路中电流过大的原因一定是短路10． 如图所示为家庭电路从右端入户，开关闭合后，灯泡不发光，用试电笔分别检测A、B、C、D四点，发现四个点都能使试电笔的氖管发光，则电路中的故障可能断路的是（　　）A．EB．FC．GD．H二、多选题（每题3分，共9分）11．如图是小雪设计的家庭电路，其中电路元件连接正确的是（　　）A．空气开关和电能表B．灯泡和控制它的开关C．两孔插座D．三孔插座12．下列做法中符合安全用电原则的是 A．用湿手插电源插头B．及时更换绝缘皮破损的导线C．晚上电动车在楼道长时间充电D．发生触电事故，应先切断电源再救人13．如图为“儿童安全插座”，它具有保护门双层互锁功能，能有效防止触电事故的发生。下列相关说法错误的是（　　）A．“儿童安全插座”的白色保护门属于导体B．“儿童安全插座”与家庭电路中其他用电器并联C．用测电笔笔尖插入L孔，正常情况下测电笔氖管会发光D．若“儿童安全插座”发生短路，家庭电路的空气开关不会“跳闸”三、填空题（每空2分，共17分）14．（1） 如图所示， 电能表的示数为　 　kW·h。（2）用笔画线代替导线，将图中的插座、照明灯及其开关正确地接入家庭电路中　 　。15． （1）如图所示，根据安全用电知识，将图中元件用笔画线代替导线连起来　 　（开关仅控制灯泡）。（2）铁皮外壳的电饭锅应该使用　 　（选填“两孔”“三孔”）插座。（3）电饭锅（铭牌如图丙所示）插头插好后，闭合插座开关，发现空气开关（额定电流20A）跳闸。为了找出跳闸原因，小明做了以下操作：操作1：把家中其他正在工作的用电器全部断电，再把空气开关闭合。操作2：再次闭合插座上的开关，空气开关没有跳闸。操作3：把电饭锅插头再次插入插座时，空气开关立刻跳闸。由此判断：空气开关跳闸的原因可能是　 　。16．要获得4.5V的电压，需要将　 　节干电池串联。家中电视机、电冰箱、电灯等用电器之间的连接方式是　 　（选填“串”或“并”）联．17．小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验：（1）在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按如图所示连接好电路。当开关闭合时，灯泡　 　(选填“发光”或“不发光”)，电流表　 　(选填“有”或“无”)示数。（2）断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断。小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡　 　(选填“发光”或“不发光”)，细铜丝发热明显，粗铜丝发热不明显，电流表损坏。（3）【分析论证】根据欧姆定律知道，铜丝的电阻较小，闭合开关的瞬间，线路中的电流较　 　，从而造成电流表超过量程而烧坏电流表。（4）细铜丝的电阻比粗铜丝电阻大很多，在电流相同时，根据 P=I2R可知，导体的电功率跟电阻成　 　(选填“正”或“反”)比，所以细铜丝的电功率比粗铜丝的电功率　 　(选填“大”或“小”)，因此细铜丝的温度升高明显。（5）根据上述分析，在没有保险丝的情况下，　 　(选填“能”或“不能”)用铜丝代替保险丝。18．小明家新购买了一个电热水壶，在使用时电热水壶与家里的其他用电器是　 　（选填“并联”或“串联”）连接的。电热水壶里装有1kg30℃的水，正常电压下烧开用时5min，水吸收的热量是　 　J；若电热水壶的效率为70%，则电热水壶的功率是　 　W。[水的比热容为4.2×103J/（kg·℃），当地的大气压为1标准大气压]四、实验探究题（共15分）19．认识短路的危害。【设计实验】目的：认识短路的危害。器材：低压电源（直流6 V）、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表（演示电流表，0~5A档）。【进行实验】在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好电路。（1）当开关闭合时，灯泡　 　（选填“发光”或“不发光”），电流表　 　（选填“有”或“无”）示数；（2）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到　 　；【分析论证】（3）B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流很　 　（选填“大”或“小”），从而造成电流表超过量程而烧坏电流表；同时，通过保险丝和铜丝的电流　 　，但是保险丝的电阻比铜丝大很多，此时根据P=I2R可知，导体的电功率跟电阻成　 　比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高达到熔点而熔断，这实际是我们学过的电流的　 　效应。20．用如图甲所示的实验电路来测量小灯泡的额定功率。已知电源电压恒定，R1是滑动变阻器，R2是阻值为1Ω的定值电阻，小灯泡通过的电流为0.3A时正常发光。（1）连接电路，在闭合开关S1前，应将R1的滑片移到最　 　（选填“左”或“右”）端；（2）闭合开关S1，开关S2接b端，小灯泡不发光，电压表有示数，移动R1的滑片，电压表示数有变化，则电路中的故障是（　　）（选填序号）A．小灯泡短路B．小灯泡断路C．定值电阻R2短路D．定值电阻R2断路（3）排除故障后，闭合开关S1，将开关S2接b端，移动R1的滑片，使电压表示数达到0.3V；保持R1的滑片位置不变，仅将S2接a端，电压表示数如图乙所示，则电压表的读数为　 　V；（4）小灯泡的额定功率P=　 　W。21．如图甲所示为小明家电路的基本组成，家庭额定电压为220V，请阅读题目完成下列问题：（1）图甲中A、B两个位置安装的是总开关、电能表，总开关应该装在　 　位置（选填“A”或“B”）；（2）图甲中的三孔插座已按安全用电要求接入电路，请通过作图将两个规格均为“220V 10W”灯泡接入电路，要求：开关同时控制两个灯泡，且两个灯泡能正常工作；（3）当电路中只插入一个电烤箱让其正常工作时，小明观察到图乙的电能表的指示灯在6min内闪烁了320次，那么电烤箱在这段时间内消耗的电能是　 　kW·h；电烤箱正常工作时的功率是　 　W。五、计算题（共9分）22．小龙家需要购买一个电热水壶。若家庭电路的电压是220V，供电热水壶使用的室内插座的额定电流为5A。商场现有甲、乙、丙三种电热水壶，额定容量均为1.8L，额定电压均为220V，额定功率分别为800W、1000W和1500W。请你用学过的物理知识帮助小龙分析：（1）从安全用电的角度考虑，哪一种电热水壶不能选购？说明理由。（2）若将初温相同、体积为1.8L的水烧开，从用时更短的角度考虑，在余下两种中应选购哪种电热水壶？说明理由。（不计热损失）23．如图所示是验电笔正确使用的示意图。当正确使用验电笔时，由被测带电体（电源）、验电笔、人体和大地构成串联闭合电路。若其中验电笔的电阻取为1.2×106Ω，人体的电阻取为2.0×103Ω，其它电阻不计，则当正确使用验电笔来检测家庭电路的相线（俗称火线）时：（1）流过人体的电流为多少mA；（结果保留到小数点后两位）（2）验电笔和人体消耗的电功率之比是多少？六、综合题（共6分）24．如图甲所示是一款智能电动汽车，装有平视显示系统（简称HUD）。它利用平面镜成像原理使显示器上的行车数据通过前挡风玻璃成像在正前方，驾驶员不必低头就可以看到车辆行驶的车速、油耗等信息，部分光路如图乙所示。车窗采用“智能玻璃”，除具有单向透光功能，还可以根据车外光照度自动调节透明度（指车内光照度与车外光照度的比值）。汽车的后视镜壳、内饰门板和门把手均采用碳纤维材料制成，未来汽车排放会越“低碳”，汽车本身则会越“高碳”。（1）电动汽车充电时，为防止触电事故发生，应将汽车金属外壳接　 　；（2）碳纤维材料在汽车制造领域大显身手，与它自身的轻量化、高强度等优点有关。碳纤维不适合制造下列哪种用品____；A．羽毛球拍B．钓鱼竿C．哑铃D．自行车（3）画出从显示器S点发出的光经反射镜、挡风玻璃两次反射后进入人眼的光路图　 　；（4）假设车内光照度（单位勒克斯，符号lx）恒定，车外光照度和玻璃透明度的关系如图丙所示。当车外光照度为100lx时，“智能玻璃”的透明度会自动调节为　 　%；（5）已知该汽车的部分参数如下表所示：①若汽车快充20分钟即可将电池电量由20%充至70%，该汽车快充充电功率　 　；②电池能量密度即电池单位质量储存的能量，是衡量电池性能的一个重要参数。该车电池的质量　 　。七、科普阅读题（共14分）25．阅读短文，回答问题。空气断路器空气断路器俗称空气开关，是电路中必备的保护装置。常见的空气断路器兼有“热动式”和“电磁式”两种工作方式。如图是常用空气断路器正常工作时内部的结构示意图。当电路中出现短路或较大过载等导致电流急剧增加(超过额定电流的5~10倍)时，电磁螺线管磁场急剧增强，产生强大磁力吸引线圈内部的金属圆柱体向下运动，推动机械脱扣装置使电路断开。当电路中的电流长时间超过额定电流，但电磁螺线管产生的磁力又不足以使脱扣器动作时，电路中的双金属片就会受热发生弯曲形变，推动机械脱扣装置脱扣，切断电源，起到过载保护作用。在电路连接和断开时，触点处金属连接装置空气被击穿，电流就会以电弧(电火花)的形式流动，它不但会损坏接触点，还会延长断开电路的时间，这就需要将其迅速熄灭。灭弧装置就是将电弧引入由许多金属组成的隔断中，对电弧进行分割，当电弧沿隔断前进时，随着电阻的增大，电弧会变得越来越弱，最后完全熄灭在灭弧装置内。（1）空气断路器能对电路起到保护作用，其本质相当于电路中的　 　。（2）当电路发生短路时，下列说法中正确的是____。A．电磁螺线管首先动作，推动机械脱扣装置使电路断开B．只有双金属片动作，推动机械脱扣装置使电路断开C．电磁螺线管和双金属片同时动作，推动机械脱扣装置使电路断开D．双金属片先动作，然后电磁螺线管动作，推动机械脱扣装置使电路断开（3）灭弧装置就是将电弧进行分割，通过增加灭弧金属片的长度来增加　 　，从而减小　 　，最后完全将电弧熄灭在灭弧装置内。（4）若想增大某一空气断路器的额定电流，请阐述你的改进方法。　 　（5）为了家庭安全，请你提供一条关于安全用电的建议：　 　。26．2023年11月26日，渠南街道一处在建仓库工地，4名施工人员将移动脚手架推向工地另一处过程中，触碰到10kV高压线，造成4人死亡。为了防止发生触电事故，家庭电路中一般都装有漏电保护器，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图丙。人体意外触电时的危害程度与通过人体的电流大小有关。在极端潮湿等环境中6V以下的电压才是安全的。查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有5个等级(42V， 36V， 24V， 12V，6V)。如在皮肤干燥等情况下42V以下的电压是安全的。（1）如图甲所示的高压触电类型是　 　触电。如图乙，当站在绝缘物上的人一手接触火线，另一手接触零线时，属于　 　触电漏电保护器　 　选填“会”或“不会)起保护作用。（2）如图丙，是一位网友发的视频截图，他嫌家里大半夜老是跳闸，用一根棍将空气开关支了起来，网友非常关心最后报警120派车去他家了。造成家庭电路中电流过大的原因可能是　 　和　 　。（3）如图丁，当开关S　 　(“断开”或“闭合”)时就能模拟用电器漏电，此时通过AB 两处的电流IA　 　“=”“>”或“
