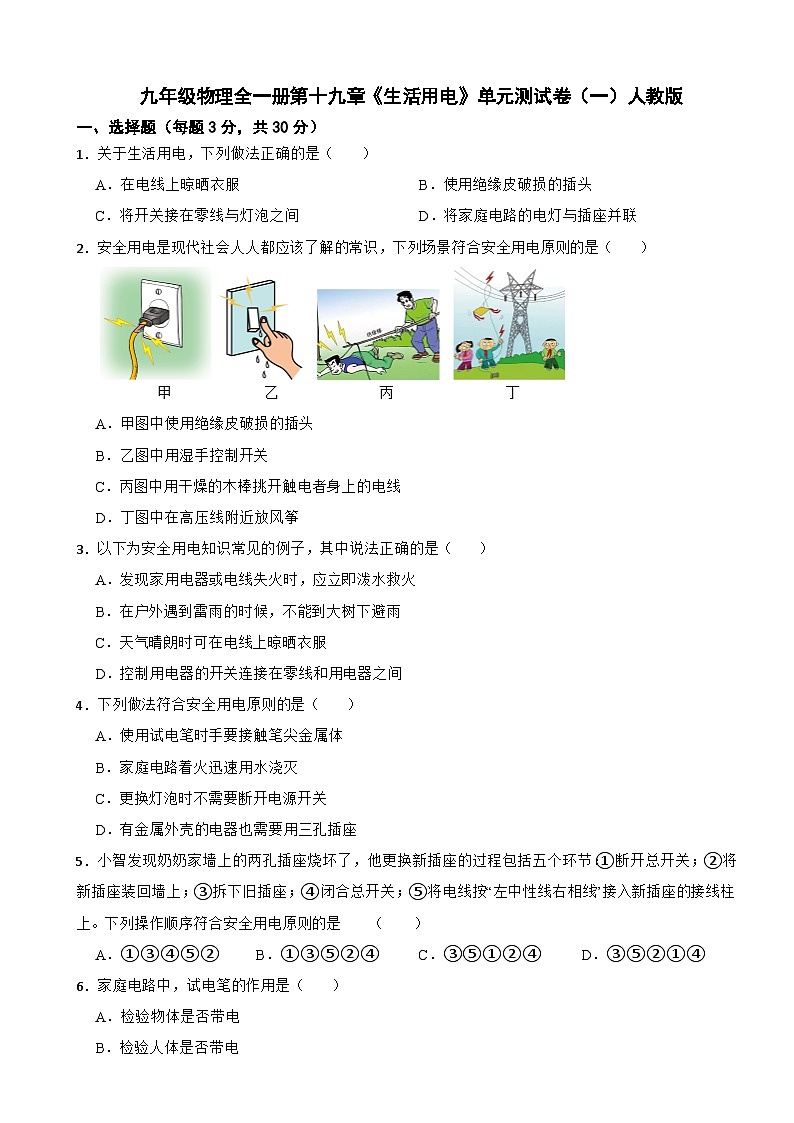

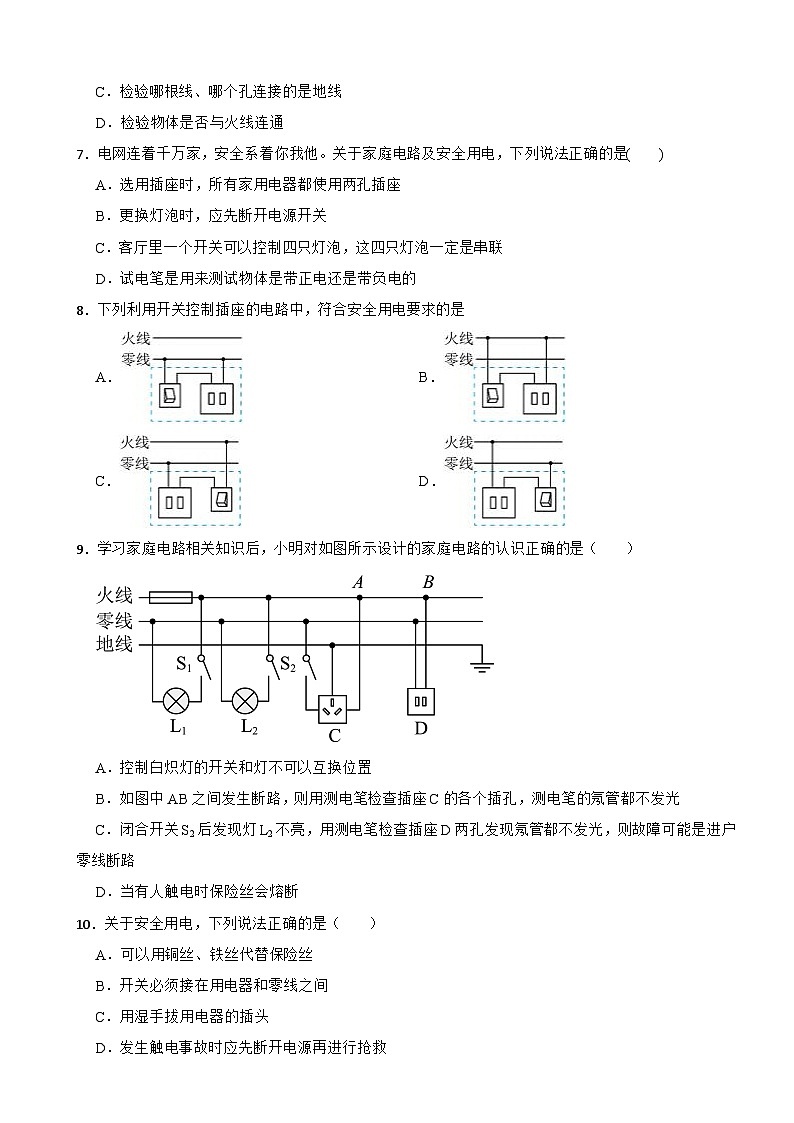

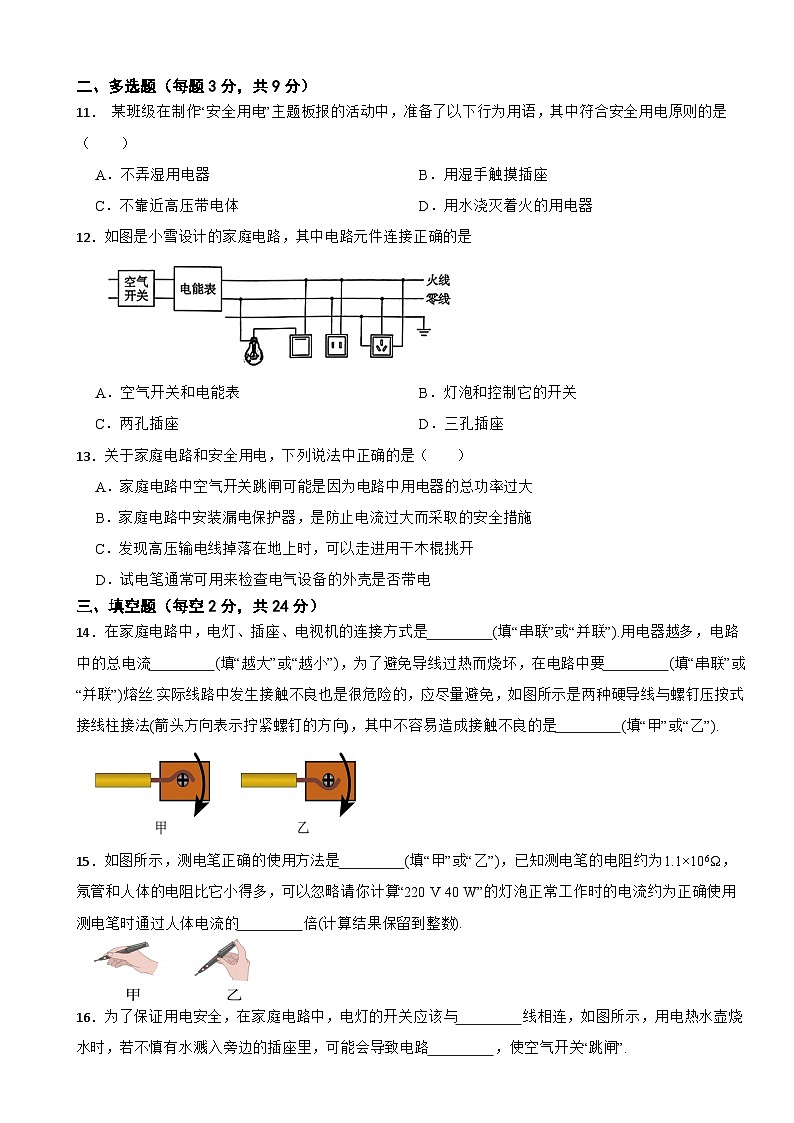

九年级物理全一册第十九章《生活用电》单元测试卷（一）人教版（含解析）

这是一份九年级物理全一册第十九章《生活用电》单元测试卷（一）人教版（含解析），共18页。
九年级物理全一册第十九章《生活用电》单元测试卷（一）人教版 一、选择题（每题3分，共30分） 1．关于生活用电，下列做法正确的是（　　） A．在电线上晾晒衣服 B．使用绝缘皮破损的插头 C．将开关接在零线与灯泡之间 D．将家庭电路的电灯与插座并联 2．安全用电是现代社会人人都应该了解的常识，下列场景符合安全用电原则的是（　　） A．甲图中使用绝缘皮破损的插头 B．乙图中用湿手控制开关 C．丙图中用干燥的木棒挑开触电者身上的电线 D．丁图中在高压线附近放风筝 3．以下为安全用电知识常见的例子，其中说法正确的是（　　） A．发现家用电器或电线失火时，应立即泼水救火 B．在户外遇到雷雨的时候，不能到大树下避雨 C．天气晴朗时可在电线上晾晒衣服 D．控制用电器的开关连接在零线和用电器之间 4．下列做法符合安全用电原则的是（　　） A．使用试电笔时手要接触笔尖金属体 B．家庭电路着火迅速用水浇灭 C．更换灯泡时不需要断开电源开关 D．有金属外壳的电器也需要用三孔插座 5．小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关；②将新插座装回墙上；③拆下旧插座；④闭合总开关；⑤将电线按“左中性线右相线”接入新插座的接线柱上。下列操作顺序符合安全用电原则的是 （　　） A．①③④⑤② B．①③⑤②④ C．③⑤①②④ D．③⑤②①④ 6．家庭电路中，试电笔的作用是（　　） A．检验物体是否带电 B．检验人体是否带电 C．检验哪根线、哪个孔连接的是地线 D．检验物体是否与火线连通 7．电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是(　　) A．选用插座时，所有家用电器都使用两孔插座 B．更换灯泡时，应先断开电源开关 C．客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联 D．试电笔是用来测试物体是带正电还是带负电的 8．下列利用开关控制插座的电路中，符合安全用电要求的是 A． B． C． D． 9．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（　　） A．控制白炽灯的开关和灯不可以互换位置 B．如图中AB之间发生断路，则用测电笔检查插座C的各个插孔，测电笔的氖管都不发光 C．闭合开关S2后发现灯L2不亮，用测电笔检查插座D两孔发现氖管都不发光，则故障可能是进户零线断路 D．当有人触电时保险丝会熔断 10．关于安全用电，下列说法正确的是（　　） A．可以用铜丝、铁丝代替保险丝 B．开关必须接在用电器和零线之间 C．用湿手拔用电器的插头 D．发生触电事故时应先断开电源再进行抢救 二、多选题（每题3分，共9分） 11． 某班级在制作“安全用电”主题板报的活动中，准备了以下行为用语，其中符合安全用电原则的是（　　） A．不弄湿用电器 B．用湿手触摸插座 C．不靠近高压带电体 D．用水浇灭着火的用电器 12．如图是小雪设计的家庭电路，其中电路元件连接正确的是 A．空气开关和电能表 B．灯泡和控制它的开关 C．两孔插座 D．三孔插座 13．关于家庭电路和安全用电，下列说法中正确的是（　　） A．家庭电路中空气开关跳闸可能是因为电路中用电器的总功率过大 B．家庭电路中安装漏电保护器，是防止电流过大而采取的安全措施 C．发现高压输电线掉落在地上时，可以走进用干木棍挑开 D．试电笔通常可用来检查电气设备的外壳是否带电 三、填空题（每空2分，共24分） 14．在家庭电路中，电灯、插座、电视机的连接方式是　 　(填“串联”或“并联”).用电器越多，电路中的总电流　 　(填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要　 　(填“串联”或“并联”)熔丝.实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是　 　(填“甲”或“乙”). 15．如图所示，测电笔正确的使用方法是　 　(填“甲”或“乙”)，已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略请你计算“220 V 40 W”的灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　 　倍(计算结果保留到整数). 16．为了保证用电安全，在家庭电路中，电灯的开关应该与　 　线相连，如图所示，用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路　 　，使空气开关“跳闸”. 17．根据图中提供的信息回答下列各题： （1）某同学用刻度尺测量一块橡皮的长度，由图甲可知该长度为　 　cm。 （2）某同学在"探究凸透镜成像的规律"实验中，当蜡烛、凸透镜、光屏的位置如图乙所示时，烛焰在光屏上成倒立、缩小的实像，生活中使用的　 　 (选填"照相机""投影仪" 或"放大镜")就是利用这一成像规律来工作的。 （3）如图丙所示，在家庭电路中，需要将开关和电灯接入虚线框处，其中开关应接入　 　处(选填"A"或"B")。 （4）如图丁所示，糖画是我国传统民间艺术，它的制作过程如下：先将糖加热成糖浆，然后用糖浆在平板上"画出"各种图案，糖浆慢慢变硬后就制作成了栩栩如生的糖画。这个过程中，糖发生的物态变化是　 　。 四、实验探究题（共8分） 18．运用知识解决问题 （1）家庭中，灯泡和其它用电器应互不影响，因此灯泡和插座的连接方式是　 　．每个灯泡都有一个开关控制，灯泡和这个开关应是　 　的． （2）请根据实物电路，在方框内画出电路图　 　． （3）请根据电路连接实物图　 　． 五、简答题（共2题，共6分） 19．生活中经常根据需要将两段导线接在一起使用，但是导线连接处比其他地方更容易发热， 加速老化，甚至引起火灾。请用物理知识分析一下导线连接处更容易发热的原因。 20．微波炉是生活中常用的用电器，电功率大、热效率高、清洁卫生、使用方便。商场中，一位顾客和售货员在微波炉的使用上出现了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”。请你从物理学角度分析并加以说明。 （1）顾客所说“烧保险”的原因。 （2）售货员所说“花不了多少电费”的理由。 （3）如何更安全地使用微波炉，请谈谈你的看法。 六、计算题（共6分） 21． 小丹的奶奶阴雨天会腿疼，孝顺的小丹用电热暖水袋帮奶奶热敷，电热暖水袋铭牌上标有“220V 350W”。若电热暖水袋内装有1kg的水，正常工作时，将25℃的水加热到55℃，用时7min20s。（计算结果保留1位小数）求电热暖水袋： （1）正常工作的电流。 （2）加热过程中的热效率。 （3）提出一条安全使用的注意事项。 七、科普阅读题（共8分） 22．阅读短文，回答问题。 燃气热水器 燃气热水器是一种方便、快捷且不受天气影响的洗浴设备。 如图为某款燃气热水器结构和工作原理示意图。使用热水器时，先通电，绿色指示灯亮，再打开冷水阀和燃气管上的燃气阀，之后打开热水阀时，电子点火器点火，燃气在燃烧器内燃烧，产生1700℃的高温烟气，此时红色指示灯亮，同时风机工作，高温烟气上升，流经热交换器，将从A点处流入热交换器的冷水加热，产生的热水从B 点处源源不断流出热交换器，低温烟气从排烟管排出；关闭热水阀时，热水器停止加热。该燃气热水器的技术参数如表，其中“热水产出率”的含义是：每分钟使水温升高25℃时的出水体积；“额定耗气量”的含义是：热水器正常工作1h消耗的燃气体积。 （1）热水器由家庭电路直接供电，工作时两端电压为 　 　V；两个指示灯是二极管灯泡，该灯泡由半导体材料制作，它们应　 　联在电路中。 （2）下列措施中能提高热水器加热效率的是 ____。 A．采用热值更高的燃料 B．提高进水口冷水的初温 C．加长热交换器中水管长度 D．使水管中的进水量减小 （3）该热水器正常工作时热水产出率为12L/min，1min内水吸收的热量为 　 　，热水器的加热效率为 　 　[c水 = 4.2 × 1 03J / (k g·℃)]. （4）某次洗浴，设定热水管出水温度为45℃，测得冷水管进水温度为15℃，热水器正常工作用时15min(热水器加热效率不变，耗气量等于额定耗气量)，则该过程热水器的出水流量为 　 　L/min。 八、综合题（共2题，共9分） 23．如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行了下面的思考（不要求连接）： （1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是　 　（选填“串联”、“并联”）； （2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面的哪一种电路？　 　 （3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在串联电路中，要么安装在并联电路的　 　（选填“干路”或“某一支路”）中； （4）三孔插座为了实现的左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，连接顺序是　 　 选填下列某一个字母代号： A．“火线-＞开关-＞右孔” B．“火线-＞右孔-＞开关” C．“右孔-＞火线-＞开关” 24．在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题： （1）如图所示，电热水壶使用的都是三脚插头，中间较　 　（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与　 　相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过　 　的方式改变了水的内能。 （2）电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少A？ （3）小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·℃），则水吸收的热量是多少J？  答案解析部分 1．【答案】D 【解析】【解答】A．在电线上晾衣服，衣服是湿的，如果电线漏电会间接接触火线，会发生触电事故，A不符合题意； B．使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，B不符合题意； C．将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易发生触电事故，C不符合题意； D．家庭电路中，各个用电器之间互不影响，是并联的，所以将家庭电路的电灯与插座并联，D符合题意。 故答案为：D。 【分析】家庭电路中， 各用电器并联连接；开关接在火线和用电器之间；导线的绝缘皮损坏，必须及时更换。 2．【答案】C 【解析】【解答】A、使用破损的插头会使得人发生触电，故A错误；B、水是导体，湿手触摸开关会导致人发生触电，故B错误；C、 丙图中用干燥的木棒挑开触电者身上的电线 属于正确的处理方式，故C正确；D、 在高压线附近放风筝 可能会导致触电，故D错误；综上选C。【分析】家庭安全用电原则：不同时使用功率较大的电器，避免电路中功率较大导致电流较大，引发火灾、不湿手接触用电器开关、不在电线上上晾衣服，金属外壳要接地，避免发生触电。 3．【答案】B 【解析】【解答】A．发现家用电器或电线失火时，若泼水救火，电流会通过水传到人体上，使人体触电，故A错误； B．在户外遇到雷雨的时候，不能到大树下避雨，因为大树是地面的尖端突起物，易受雷击，故B正确； C．在电线上晾晒衣服时，一旦电线漏电会发生触电事故，故C错误； D．为了用电安全，用电器的开关应装在火线与用电器中间，故D错误。 故选B。【分析】根据家庭电路安全用电的常识判断。 4．【答案】D 【解析】【解答】A．根据试电笔的使用方法可知，使用试电笔时手应接触笔尾金属体，故A不符合题意； B．家庭电路着火用水浇灭，可能引起触电，故B不符合题意； C．更换灯泡时需要断开电源开关，避免发生触电，故C不符合题意； D．有金属外壳的电器可能漏电，需要用三孔插座，故D符合题意。 故选D。【分析】根据家庭电路连接，以及安全用电的原则分析判断。 5．【答案】B 【解析】【解答】 更换插座前，必须先断开总开关，切断整个电路的电源，避免后续操作中触电，对应环节① ； 总开关断开后，电路无电，此时可安全拆下旧插座，对应环节③ ； 旧插座拆下后，将电线按“左零右火”规则接入新插座的接线柱，确保接线正确，对应环节⑤ ； 接线完成后，把新插座装回墙上原位置，对应环节② ； 新插座安装并接线完成后，闭合总开关，恢复电路供电，对应环节④ 。故B正确。故选B。【分析】 要确定更换插座的安全操作顺序，需依据安全用电原则：操作前先切断电源防止触电，再依次完成拆卸、接线、安装、恢复供电。 6．【答案】D 【解析】【解答】解：AB.检验物体是否带电，用验电器，故AB不符合题意；C.检验哪根线、哪个孔连接的是火线，故C不符合题意；D.检验物体是否与火线连通，故D符合题意。故选：D。【分析】使用试电笔辨别火线和零线时，手指一定要接触笔尾金属体，但不能接触笔尖金属体。 7．【答案】B 【解析】【解答】A选项分析：有金属外壳的家用电器（如洗衣机、电冰箱等）必须使用三孔插座，通过接地线将金属外壳接地，防止漏电时发生触电事故。该说法错误。B选项分析：更换灯泡时，必须先断开电源开关，确保电路不带电，防止触电事故发生。这是最基本的安全操作规程。该说法正确。C选项分析：一个开关控制多盏灯时，这些灯通常是并联连接，开关安装在干路上控制所有灯的通断。如果灯泡串联，一盏灯损坏会导致所有灯都不亮，且串联分压会使每盏灯都不能正常发光。该说法错误。D选项分析：试电笔的主要作用是检测电路是否带电，区分相线（火线）和中性线（零线），而不是测试物体带正电还是负电。该说法错误。故答案为：B。【分析】本题考查家庭电路的基本知识和安全用电规范。解题关键在于掌握插座的选用原则、灯泡更换的安全操作、电路连接方式以及试电笔的正确用途。A选项考查插座类型的选择，需要理解三孔插座的安全作用；B选项考查基本安全操作规范，更换电器必须先断电；C选项考查电路连接方式，家庭电路中用电器通常并联；D选项考查试电笔的功能，主要用于检测电路是否带电。解题时需要结合家庭电路的实际结构和工作原理，理解每个选项背后的物理原理和安全规范。 8．【答案】C 【解析】【解答】根据安全用电原则可知，两孔插座左零右火，开关接火线，图AB中的灯泡和开关都只接在火线或零线上，图D中开关接在零线一侧，故ABD错误，C正确；故选C。【分析】根据两孔插座左零右火，开关接火线分析。 9．【答案】A 【解析】【解答】A．在家庭电路中，控制白炽灯的开关必须接在火线上，开关和灯不可以互换位置，故A正确； B．图中，AB之间发生断路，插座C的右孔能与火线相连，用测电笔检查插座C的右插孔时，氖管会发光，故B错误； C．闭合开关S2后，灯L2不亮，用测电笔检查插座D两孔氖管都不发光，则插座D火线断开，是进户火线断路，故C错误； D．保险丝熔断是电流过大，当有人触电时，电流会通过人体流入大地，但人体电阻较大，电流较小，保险丝不熔断。故D错误。 故选A。【分析】灯泡的开关连接在火线一侧，使用更安全；家庭电路中，电流过大，保险丝熔断；火线断路后，测电笔测量火线，氖管不发光。 10．【答案】D 【解析】【解答】A．铜丝、铁丝的熔点高，在电流过大时不会及时熔断，所以不能用铜丝、铁丝代替保险丝，故A错误； B．开关接在用电器和零线之间，即使开关断开，用电器仍与火线相连，存在触电危险，故B错误； C．用湿手拔用电器插头，容易发生触电事故，故C错误； D．发生触电事故时，首先应切断电源，然后再进行抢救，这样可以避免施救者触电，故D正确。 故选D。【分析】本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生活中加以运用，有一定的现实意义。当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用。 11．【答案】A,C 【解析】【解答】AB、水是导体，所以不弄湿用电器可以避免触电的发生，A正确，B错误；B、高压带电体会在周围形成电场，使接触的物体发生触电，所以不靠近高压带电梯，C正确；D、水是导体，扑灭用电器，可能会导致触电的发生，D错误。综上选AC。【分析】家庭安全用电原则：不同时使用功率较大的电器，避免电路中功率较大导致电流较大，引发火灾、不湿手接触用电器开关、不在电线上上晾衣服，金属外壳要接地，避免发生触电。 12．【答案】B,C 【解析】【解答】家庭电路的连接中，电线入户首先连接电能表，其次连接空气开关，用电器属于并联，开关位于火线和用电器之间，三孔插座遵循左零右火中接地的原则，所以题目中灯泡和开关以及两孔插座连接正确，BC正确，AD错误；综上选BC。【分析】家庭电路的连接：为了避免用电器彼此干扰，所以用电器之间为并联，且开关在火线和用电器之间；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。 13．【答案】A,B 【解析】【解答】A．家庭电路中空气开关跳闸可能是因为电路中电流过大，电流过大的原因可能为短路或者为用电器功率较大，故A正确； B．家庭电路中安装漏电保护器，是防止电流过大而采取的安全措施，故B正确； C．发现高压输电线掉落在地上时，不可以走进用干木棍挑开，故C错误； D．试电笔通常可用来区分电线是火线还是零线，故D错误。 故选AB。【分析】1、电路电流过大的原因为：电路发生短路、用电器功率过大2、漏电保护器是防止电流过大而采取的安全措施3、测电笔的操作步骤及其作用：用拇指和中指持验电笔笔身，食指抵住笔端金属部分，氖管小窗背光朝向自己，以便看清氖泡发光情况；测电笔可以分辨火线和零线，测火线电笔氖管发光， 测零线电笔不发光，电路发生断路时，测电笔不发光， 14．【答案】并联；越大；串联；甲 【解析】【解答】 家庭电路中，电灯、插座、电视机需各自独立工作，互不影响，这种连接方式是并联。 用电器并联时，电阻减小，电源电压不变，所以干路电流增加； 熔丝的作用是在电路电流过大时熔断，切断电路以保护电器。若熔丝串联在电路中，当电流超过额定值时，熔丝会因发热熔断，从而切断整个电路；若并联则无法起到保护作用。因此要在电路中串联熔丝。 观察甲、乙的接线柱接法：甲中导线绕在螺钉上，且拧紧螺钉的方向能使导线更牢固地固定；乙的接法易导致导线松动，引发接触不良。因此不容易造成接触不良的是甲。【分析】本题考查家庭电路的连接方式、并联电路特点、熔丝的作用及安全用电知识。需分别分析每个填空对应的知识点：1. 家庭电路中用电器的连接方式：各用电器需独立工作，互不影响，故为并联；2. 并联电路总电流变化：并联时总电阻随用电器增加而减小，由欧姆定律可知总电流随电阻减小而增大；3. 熔丝的作用：熔丝需在电流过大时熔断，应串联在电路中（串联后能切断整个电路）；4. 接线柱接法的安全性：导线绕在螺钉上且拧紧方向使导线更牢固，甲的接法符合要求，乙易松动导致接触不良。 15．【答案】乙；909 【解析】【解答】 测电笔的正确使用要求手接触笔尾的金属体，观察图中情况可知，甲的使用方法符合要求，所以第一个空填“甲”。 灯泡正常工作的电流I=PU=40W220V=0.1818A，通过人体的电流I'=UR=220V1.1×106Ω=0.0002A，所以灯泡正常工作时使用测电笔电流的0.1818A0.0002A=909倍。【分析】 首先明确测电笔的正确使用方法，即手需接触笔尾金属体；然后分别计算灯泡正常工作电流和使用测电笔时通过人体的电流，最后求两者的倍数关系。计算电流时依据欧姆定律 ，其中灯泡功率已知可先求其电阻，测电笔电路中总电阻为测电笔电阻（因其他部分电阻可忽略）。 16．【答案】火；短路 【解析】【解答】 在家庭电路中，火线是提供电流的路径，零线是电流回路的路径。为确保用电安全，电灯的开关应与火线相连，这样在开关断开时，电灯部分能与火线断开，避免带电操作引发触电事故。 当水溅入旁边的插座里时，由于水具有导电性，会使原本不导电的插座内部形成电流的短路路径（即电流不经过用电器直接形成回路）。根据空气开关的工作原理，当电路出现短路时，空气开关会因电流过大而“跳闸”，从而切断电路以保护电路和电器。【分析】 对于电灯开关的连接，需结合家庭电路中火线与零线的作用及安全用电原则分析；对于插座进水导致的电路状态，要依据短路的定义和空气开关的工作原理分析。 17．【答案】（1）3.45 （2）照相机 （3）A （4）先熔化后凝固 【解析】【解答】（1）刻度尺分度值为0.10cm，物体左右两端分贝和0.00cm以及3.45cm对齐，所以物体的长度为3.45cm；（2）据图可知，物距大于像距，此时成倒立的缩小的实像，应用为照相机；（3）开关需要连接在火线和用电器之间，所以A为开关，B为用电器；（4） 先将糖加热成糖浆 ，此时固态熔化为液态， 糖浆慢慢变硬后就制作成了栩栩如生的糖画 ，此时由液态凝固为固态。【分析】长度的测量：将待测物体紧贴刻度尺，视线平行刻度尺，认清刻度尺的分度值，读数时要精确到分度值后一位。 照相机：物距大于2倍焦距时，凸透镜成倒立、缩小的实像。电灯和开关的接法：零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点；凝固为液态变化为固态，释放热量，如结冰；熔化为固态变化为液态，吸收热量，如雪消融。 18．【答案】（1）并联；串联 （2）解：如图所示： （3）解：如图所示： 【解析】【解答】解：（1）家庭中，灯泡和其它用电器应互不影响，因此灯泡和插座的连接方式是并联．每个灯泡都有一个开关控制，灯泡和这个开关应是串联的；（2）根据实物图画电路图，由题，电流从电源正极出发，经过开关S1，然后分流，所以S1在干路上 . 一条支路经过L1；一条支路经过L2、S2，汇流后回到负极 . 如下左所示： ；（3）两灯并联，S2与灯L2串联，S1控制整个电路，根据电路图连接实物图，如上右所示：故答案为：（1）并联；串联；（2）（3）见解答 . 【分析】（1）并联电路中的各支路互不影响；开关就与被控制的电路串联；（2）根据实物图可知，两灯泡并联，开关S1是干路开关，开关S2控制灯L2所在的支路，据此画出电路图；（3）根据电路图可知，两灯泡并联，开关S1是干路开关，开关S2控制灯L2所在的支路，据此连接实物电路 . 19．【答案】家庭电路中，导线相互连接处接触不良，接触面积更小，该处的电阻较大，在通过的电流、通电时间相等时，根据Q=I2Rt，电阻越大，产生的热量较多，连接处比别处更容易发热，加速导线老化，甚至引起火灾 【解析】【解答】家庭电路中，导线相互连接处接触不良，接触面积更小，该处的电阻较大，在通过的电流、通电时间相等时，根据Q=I2Rt，电阻越大，产生的热量较多，连接处比别处更容易发热，加速导线老化，甚至引起火灾。【分析】导线连接处，接触面积小，电阻较大，在电流和时间相同时，电阻越大 产生热量越多。 20．【答案】（1）微波炉电功率大，使用时电流大，若达到或超过保险丝的熔断电流，就会出现“烧保险”现象 （2）微波炉热效率高，使食品获取相同的热量消耗的电能少，可以节约电能，所花的电费少 （3）使用微波炉时，同时使用的用电器不能太多，避免总功率过大 【解析】【解答】1）微波炉电功率大，使用时电流大，若达到或超过保险丝的熔断电流，就会出现“烧保险”现象；2） 微波炉热效率高，使食品获取相同的热量消耗的电能少，可以节约电能，所花的电费少3） 使用微波炉时，同时使用的用电器不能太多，避免总功率过大【分析】根据家庭电路电流过大的原因、电功公式作答1、家庭电路电流过大原因：电路发生短路，或者电路中电功率过大，根据P=UI可知，家庭电路电压固定为220V，所以功率过大，电流变大，根据电流热效应Q=I2Rt可知，产热量大，烧保险2、电功率的计算：W=UIt，微波炉效率较高，加热时间较短便可以使食品获取相同的热量消耗的电能少 21．【答案】（1）电热暖水袋正常工作的电流I=PU=350W220V=1.6A 答：正常工作的电流1.6A； （2）水吸收的热量为Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×1kg×(55℃−25℃)=1.26×105J 消耗的电能为W=Pt=350W×440s=1.54×105J 则加热过程中的热效率η=Q吸W=1.26×105J1.54×105J=81.8% 答：加热过程中的热效率81.8%； （3）充电结束后及时断电、充电时不要接触水、插入插座时不能用湿手触碰带电体、平放加热、禁止通电时使用、充电时远离儿童、不得插入尖锐物品等合理即可。 【解析】【解答】 1）电热暖水袋正常工作的电流I=PU=350W220V=1.6A 2） 水吸收的热量为Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×1kg×(55℃−25℃)=1.26×105J 消耗的电能为W=Pt=350W×440s=1.54×105J 则加热过程中的热效率η=Q吸W=1.26×105J1.54×105J=81.8%3） 充电结束后及时断电、充电时不要接触水、插入插座时不能用湿手触碰带电体、平放加热、禁止通电时使用、充电时远离儿童、不得插入尖锐物品等合理即可。 【分析】1）电热暖水袋铭牌上标有“220V 350W”，根据P=UI计算电热暖水袋正常工作的电流2） 电热暖水袋内装有1kg的水，正常工作时，将25℃的水加热到55℃ ，根据Q=cmΔt计算水吸收的热量，电热暖水袋铭牌上标有“220V 350W” 用时7min20s。 ，根据W=Pt计算 消耗的电能为根据η=Q吸W计算效率、3）充电时远离儿童 22．【答案】（1）220；并 （2）C （3）1.26×106J；70% （4）10 【解析】【解答】(1)家庭电路的电压为220V，热水器由家庭电路供电，因此工作时两端电压为220V。指示灯为二极管灯泡，工作时互不影响（绿色、红色指示灯可独立亮灭），因此它们并联在电路中。(2) A、燃料热值越高，单位体积燃料放热量越多，但不会改变水吸收的热量占燃料放热量的比例，无法提高加热效率；B、提高冷水初温，水吸收的热量会减少，加热效率是“水吸热量/燃料放热量”，该措施不改变效率比值；C、加长热交换器中水管长度，能增大水与高温烟气的热交换面积，让水吸收更多热量，从而提高加热效率；D、减小进水量，水吸热量减少，效率比值不变。(3) ① 已知热水产出率12L/min，则1min出水体积V=12L=12×10-3m3，水的质量：m=ρV=1.0×103kg/m3×12×10-3m3=12kg水升高的温度∆t=25℃，水吸收的热量：Q吸=c水m∆t=4.2×103J/(kg·℃)×12kg×25℃=1.26×106J额定耗气量3.6m3/h，则1min消耗燃气体积V气=3.6m360=0.06m3，燃气完全燃烧放出的热量：Q放=qV气=3×107J/m3×0.06m3=1.8×106J加热效率：η=Q吸Q放×100%=1.26×106J1.8×106J×100%=70%(4) 15min消耗燃气体积V气'=3.6m3/h×1560h=0.9m3，燃气放热量：Q放'=qV气'=3×107J/m3×0.9m3=2.7×107J加热效率η=70%，则水吸收的热量：Q吸'=ηQ放'=70%×2.7×107J=1.89×107J水的温度变化∆t'=45°C-15°C=30°C，由Q吸=c水m∆t得水的质量：m'=Q'吸c水∆t'=1.89×107J4.2×103J/kg·°C×30°C=150kg水的体积V'=m'ρ=150kg1.0×103kg/m3=0.15m3=150L，出水流量：150L15min=10L/min。故答案为：（1）220；并；（2）C；（3）1.26×106J；70%；（4）10。【分析】1、家庭电路电压：家庭电路的标准电压为220V。2、串并联电路的判断：用电器独立工作、互不影响时为并联；相互影响时为串联。3、加热效率的计算：η=Q吸Q放×100%，提高效率的关键是增大水吸收的热量或减少热量损失。4、吸热公式与燃料放热公式：水吸热：Q吸=c水m∆t；气体燃料放热：Q放=qV（q为热值，V为体积）。5、密度公式的应用：ρ=mv，用于将水的体积换算为质量。 23．【答案】并联；D；干路；A 【解析】【解答】（1）根据描述，插座指示灯损坏，插座上的用电器仍可使用，则二者互不影响，二极管与插座是并联的。 （2）二极管须与电阻串联使用，电阻起到分压的作用，即二极管应与电阻串联，再与插座并联，故D正确。故选D； （3）二极管与插座并联，插线板的开关要控制指示灯和插座，是总开关，则开关应安装在干路中； （4）安全用电，插座接线时，应按照火线→开关→右孔的顺序进行连接，故A正确。【分析】（1）并联电路中，各用电器独立工作，互不影响；（2）二极管与电阻串联实现分压，再与插座并联；（3）开关控制所有用电器时，在干路上；（4）插座的右孔接火线时，先接火线，再接开关和右孔。 24．【答案】（1）长；地线；热传递 （2）解： P=UI可得，正常工作时通过电热水壶的电流为I=PU=1100W220V=5A 答：正常工作时通过电热水壶的电流是5A； （3）解： 水吸收的热量为Q吸=cm（t−t0）=4.2×103J/(kg⋅℃)×2kg×(100℃−20℃)=6.72×105J 答：水吸收的热量是6.72×105J。 【解析】【解答】1）三孔插座为左零右火中接地，中间插头较长是为了接地，热水通过温度较高的加热盘通过热传递升高水温改变内能；2）根据功率计算公式I=PU可知， 正常工作时通过电热水壶的电流 I=PU=1100W220V=5A；3）根据热量公式Q=cm∆t公式，代入数据可知：Q=cm∆t=4.2×103J/（kg·℃）×2kg×80℃=6.72×105J。【分析】1）家庭用电中插头为左零右火中接地，加热水是通过温度差进行形成热传递改变物体内能。2）根据功率计算公式I=PU计算电热水壶的电流；3）根据热量公式Q=cm∆t公式，代入数据进行吸收热量的计算。近用燃气天然气热值3×107J/m3额定耗气量3.6m3/h热水产出率12L/ min额定容量2kg额定电压220V额定功率1100W频率50Hz
