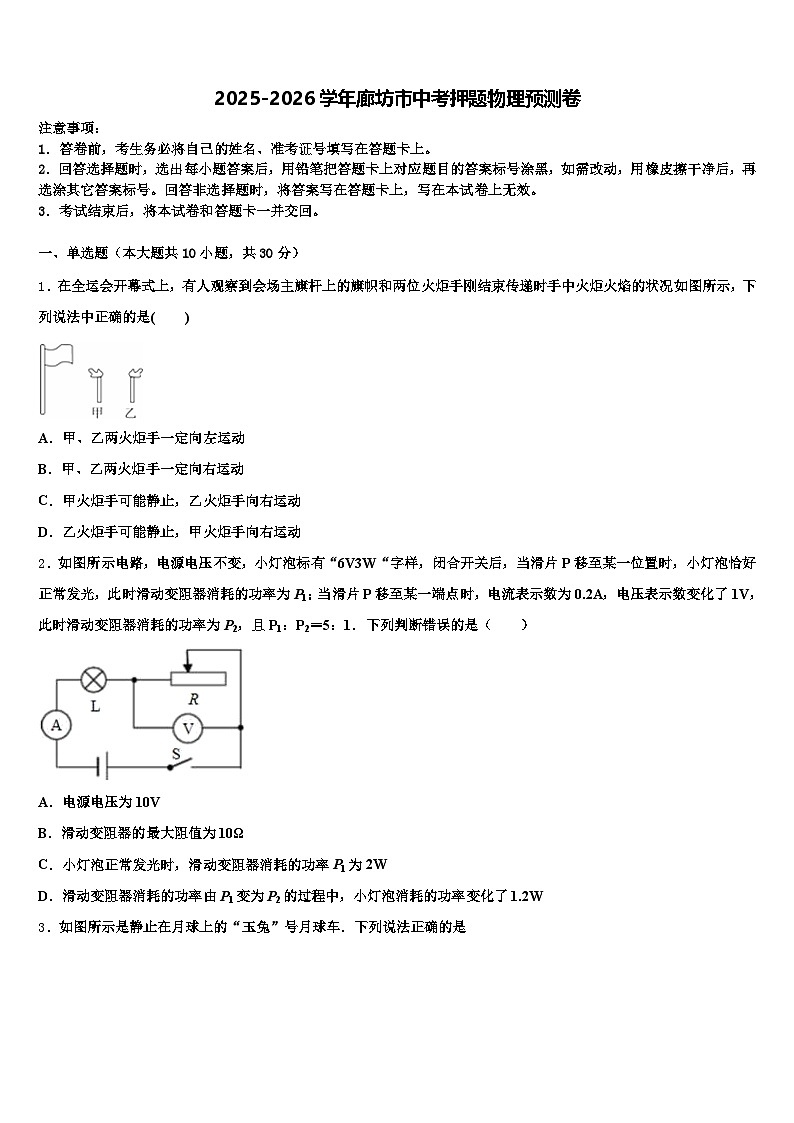

2025-2026学年廊坊市中考押题物理预测卷（含答案解析）

这是一份2025-2026学年廊坊市中考押题物理预测卷（含答案解析），共17页。试卷主要包含了以下说法中符合生活实际的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．在全运会开幕式上，有人观察到会场主旗杆上的旗帜和两位火炬手刚结束传递时手中火炬火焰的状况如图所示，下列说法中正确的是( )
A．甲、乙两火炬手一定向左运动
B．甲、乙两火炬手一定向右运动
C．甲火炬手可能静止，乙火炬手向右运动
D．乙火炬手可能静止，甲火炬手向右运动
2．如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.2A，电压表示数变化了1V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：1．下列判断错误的是（ ）
A．电源电压为10V
B．滑动变阻器的最大阻值为10Ω
C．小灯泡正常发光时，滑动变阻器消耗的功率P1为2W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.2W

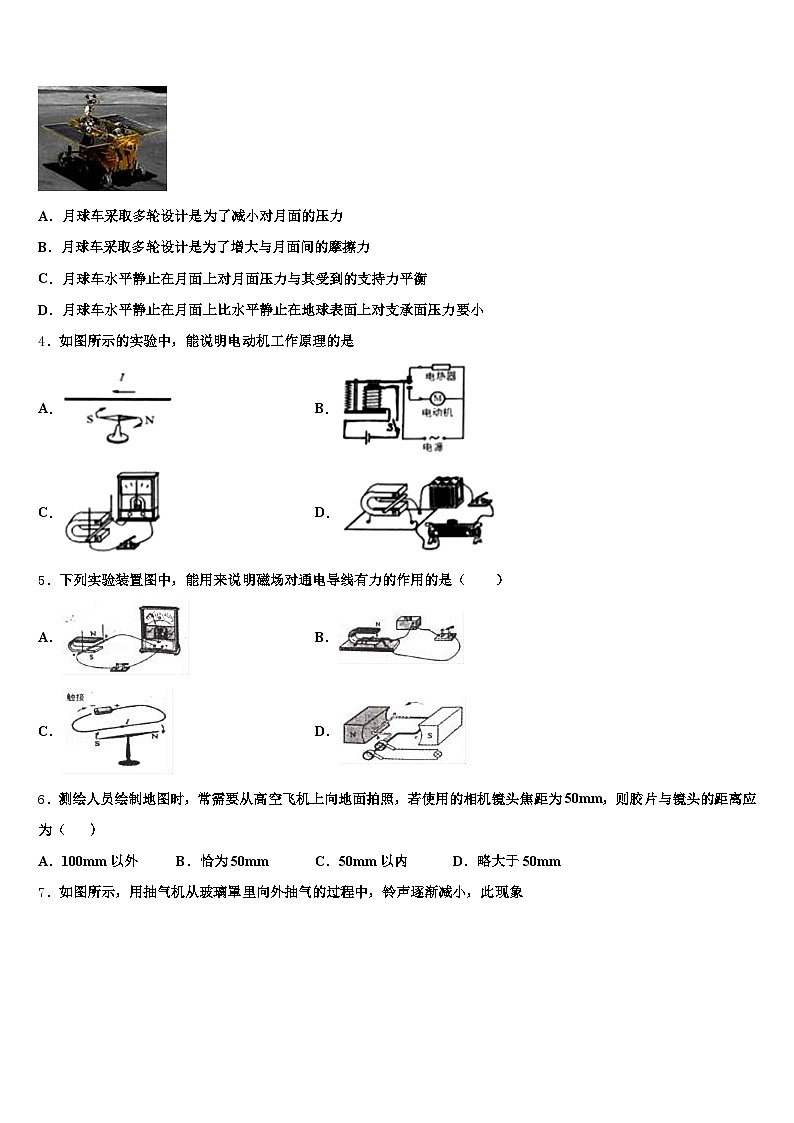

3．如图所示是静止在月球上的“玉兔”号月球车．下列说法正确的是
A．月球车采取多轮设计是为了减小对月面的压力
B．月球车采取多轮设计是为了增大与月面间的摩擦力
C．月球车水平静止在月面上对月面压力与其受到的支持力平衡
D．月球车水平静止在月面上比水平静止在地球表面上对支承面压力要小
4．如图所示的实验中，能说明电动机工作原理的是
A．B．
C．D．
5．下列实验装置图中，能用来说明磁场对通电导线有力的作用的是（ ）
A．B．
C．D．
6．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A．100mm以外B．恰为50mmC．50mm以内D．略大于50mm

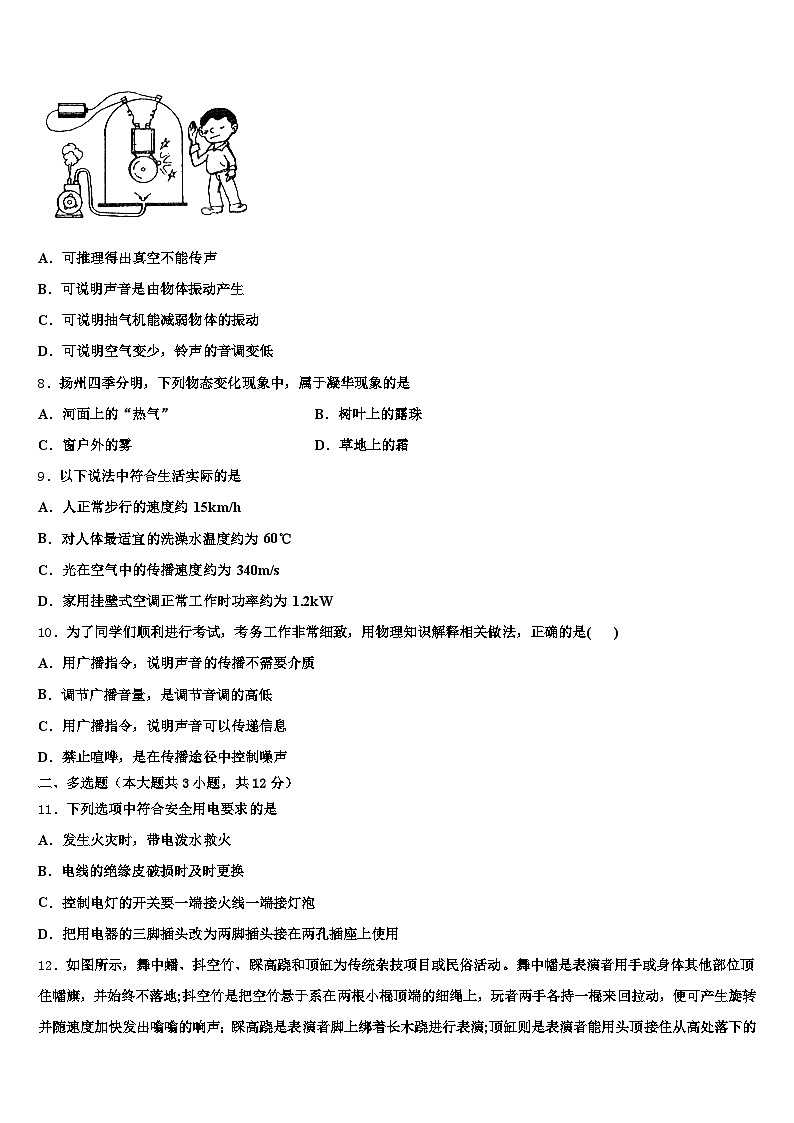

7．如图所示，用抽气机从玻璃罩里向外抽气的过程中，铃声逐渐减小，此现象
A．可推理得出真空不能传声
B．可说明声音是由物体振动产生
C．可说明抽气机能减弱物体的振动
D．可说明空气变少，铃声的音调变低
8．扬州四季分明，下列物态变化现象中，属于凝华现象的是
A．河面上的“热气”B．树叶上的露珠
C．窗户外的雾D．草地上的霜
9．以下说法中符合生活实际的是
A．人正常步行的速度约 15km/h
B．对人体最适宜的洗澡水温度约为 60℃
C．光在空气中的传播速度约为 340m/s
D．家用挂壁式空调正常工作时功率约为 1.2kW
10．为了同学们顺利进行考试，考务工作非常细致，用物理知识解释相关做法，正确的是( )
A．用广播指令，说明声音的传播不需要介质
B．调节广播音量，是调节音调的高低
C．用广播指令，说明声音可以传递信息
D．禁止喧哗，是在传播途径中控制噪声
二、多选题（本大题共3小题，共12分）
11．下列选项中符合安全用电要求的是
A．发生火灾时，带电泼水救火
B．电线的绝缘皮破损时及时更换
C．控制电灯的开关要一端接火线一端接灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
12．如图所示，舞中蟠、抖空竹、踩高跷和顶缸为传统杂技项目或民俗活动。舞中幡是表演者用手或身体其他部位顶住幡旗，并始终不落地;抖空竹是把空竹悬于系在两根小棍顶端的细绳上，玩者两手各持一棍来回拉动，便可产生旋转并随速度加快发出嗡嗡的响声；踩高跷是表演者脚上绑着长木跷进行表演;顶缸则是表演者能用头顶接住从高处落下的坛子，技艺高超。下列说法中正确的是
A．甲图:蟠旗虽然倾斜，重力方向仍然竖直向下
B．乙图:空竹离线在空中时处于平衡态，所受合外力为零
C．丙图:人对木跷的压力和木跷对人的支持力是一对相互作用力
D．丁图:表演者顶住缸站稳时，受到重力、地面对他的支持力和缸对他的压力
13．额定电压为8 V的灯泡L接在如图甲所示的电路中，电源电压12 V，图乙是滑动变阻器的滑片从A点向最右端移动过程中电压表示数与滑动变阻器阻值之间的变化关系图象，在滑片移动过程中下列说法正确的是：
A．灯泡的额定功率为8 W
B．电流表的最大示数为1 A
C．灯泡的电阻始终不变
D．整个电路的最大电阻为20 Ω
三、填空题（本大题共5小题，共10分）
14．如图所示，R0是一个光敏电阻 , 光敏电阻的阻值随光照强度的增加而减小，R是电阻箱 （ 已调至合适阻值 ），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．则给路灯供电的电源应接在_____（a、b或b、c）两端；如果将电阻箱R的阻值调大，则路灯比原来_______ （ 早一些/迟一些 ）亮．
15．我国独立自主建立的北斗卫星定位系统，可提供全天候的及时定位服务．卫星定位系统是利用____传递信息．光纤通信是利用光波在光导纤维中传输信息的一种通信方式，光导纤维是____（导体/绝缘体/半导体/超导体）．
16．已知一个空瓶子装满水后的总质量为100g，在装满水的瓶子中放入一个小石块，溢出水后其总质量为120g，取出石块后，剩余的水和瓶子的总质量为290g．（不计取出石块的过程中带走的水）则石块的质量为_______g，石块的密度为________kg/m1．
17．（1）请写出“阿基米德原理”______________________
（2）请写出“牛顿第一定律”________________________
18．小明家电能表表盘上标有“3000r/(kW·h)”的字样，其物理意义是_____．将某电热器单独接在该电能表上，正常工作30min，电能表转盘转动了300 转，则该用电器在这段时间内消耗的电能是_____kW·h，该电热器的额定功率是_____W ，电阻是_____Ω．
四、计算题（本大题共3小题，共29分）
19．为应对菲律宾对我国领土“黄岩岛”的不断挑衅，中国“向阳红06”海监船已启程赴南海维权，如图所示．“向阳红06”船总长91米、船宽14.7米、船底深7.6米，满载排水量4900吨，最大航速13.5节（约25km/h），续航力15000海里，是一艘装备精良的现代化综合海监船．（海水的密度为1.0×103kg/m3，g取10N/kg）
（1）满载时，“向阳红06”船受到的浮力有多大？
（2）若船底某处距海面的深度为6m，则该处受到海水的压强是多少？
（3）“向阳红06”船在某处执行任务时，以18km/h的速度匀速航行6小时，巡航的路程为多少km？若巡航时海水阻力为1.0×106牛顿，则这一过程中船的推进力所做的功为多少？
20．2017年8月28日，中国最先进的科考船“向阳红01”号从背岛起航开始执行首次环球海洋综合科学考察。“向阳红01”号满载时吃水深度5.6m，排水4980t，船上载有CTD作业操控系统可探104m的深度，能够满足全球海洋环境和资源科学调查需要（海水的密度取为1.0×103kg/m3）。求：“向阳红01”号满载时受到的浮力是多少？满载时船底受到海水的压强是多少？“向阳红01”号科考船以18km/h的速度匀速直线航行5小时，若巡航时海水所受的阻力为1.0×106N，则这一过程中船的推进力所做的功为多少？
21．如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A，电压表读数是4V．
求：（1）R1、R2的阻值
（2）定值电阻R的阻值和电源电压．
五、作图题（本大题共2小题，共4分）
22．利用图中的滑轮组，用 210N 向下的拉力将重为 800N 的物体匀速提升到高处请画出符合要求的滑轮组绳子的绕法．
（_____）
23．在图中，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．
（______）
六、实验探究题（本大题共3小题，共15分）
24．如图甲是小华同学探究二力平衡条件时的实验情景．
（1）小华将系于小卡片（重力可忽略不计）两对角的线分别跨过左右支架上的滑轮，在线的两端挂上钩码，使作用在小卡片上的两个拉力方向相反，并通过调整___________来改变拉力的大小．
（2）当小卡片平衡时，小华将小卡片转过一个角度，松手后小卡片________（选填“能”或“不能”）平衡．设计此实验步骤的目的是为了探究___________________________________．
（3）小明用乙图的装置进行实验，当只在左边放50g砝码时，木块恰好沿水平方向匀速向左运动，此时再在右边放________g破码，木块就可以沿水平方向向右匀速运动．
（4）实验时，小明发现当向左边和右边同时加入相等质量的砝码时，木块处于静止状态．此时木块在水平方向受到两个力的作用是平衡的．小明再在右边换上质量更大的砝码，发现木块仍然处于静止状态，出现这种现象的原因是______________，要避免这种现象产生，请你对该实验装置提出改进意见：_______________．
25．在“探究物体动能大小与物体速度、质量关系”的实验中，让小球A从斜面的不同高度由静止开始滚下，撞击水平木板上的木块B，如图。
（1）将小球A放在同一斜面上______（填“相同”或“不同”）高度处由静止释放，目的是使小球在撞击木块B时速度不同，通过实验现象可以得出结论：质量相同的物体，________，动能越大。
（2）通过观察木块B移动的距离长短，来判断小球动能的大小，利用的研究方法是_______（选填“控制变量法”或“转换法”）；若不计空气阻力，水平面绝对光滑，本实验将_______（选填“能”或“不能”）达到探究目的，理由是________。
（3）实验中若小球A释放高度一定，为了防止木块滑出木板，你的措施是_______（增大/减小）木块B的质量。
（4）小明同学联想到以前探究牛顿第一定律时，也用到了斜面，让小车从同一高度下滑，在不同的表面，看滑行的距离远近，最终停下来后，忽略空气阻力不计，小车在三个表面克服摩擦力做功是否相等：_____（选填“相等”或“不相等”）。
26．小宇在“测定小灯泡电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω。
如图1是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这个现象的原因可能是_____。排除故障后，根据实验数据画出如图2的U﹣I图象，计算出小灯泡的额定功率是_____W。完成上述实验后，小宇设计了如图3的电路，在不使用电压表的情况下测出了额定电流为I额的小灯泡的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R0）
①按图3电路图连接电路；
②只闭合开关_____，移动R1滑片，使电流表的示数为I额，小灯泡正常发光；
③只闭合开关_____，保持R1滑片位置不动，移动R2滑片使电流表的示数为I额；
④保持_____（选填“R1”或“R2”）滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额＝_____。（用I额、I1、I2、R0表示）
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
AC．由图可知，主旗杆上的旗帜向右飘，说明风相对于地面一定向右吹；甲的火焰向左偏，说明甲火炬手一定向右运动，并且甲运动的速度大于风的速度，故AC错误；
BD．乙的火焰向右偏，乙火炬手可以静止，可以向左运动，还可以向右运动但是速度必须小于风的速度，故B错误，D正确．
2、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．
设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
由P＝UI可得，此时电路中的电流为：I＝IL＝＝＝0.5A，
滑动变阻器消耗的功率为：P1＝（U﹣UL）I＝（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①
当滑片P移至某一端点时，电流表示数为0.2A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了1V即增大了1V，此时滑动变阻器两端的电压为：U滑＝U﹣6V+1V＝U﹣2V，
此时滑动变阻器消耗的功率为：P2＝U滑I′＝（U﹣2V）×0.2A﹣﹣﹣﹣﹣﹣②
已知P1：P2＝5：1﹣﹣﹣﹣③
联立①②③解得，电源电压U＝10V，故A正确；
则滑动变阻器的最大阻值为：R滑大＝＝＝＝10Ω，故B正确；
（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′＝U﹣6V＝10V﹣6V＝1V，电流为0.5A，
此时滑动变阻器消耗的功率为：P1＝U滑′I′＝1V×0.5A＝2W，故C正确；
由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率：PL＝P额＝3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了1V即增大了1V，由串联电路的电压规律可得，灯泡两端的电压减小了1V，则此时灯泡两端的电压：UL′＝6V﹣1V＝2V，
此时灯泡消耗的电功率：PL′＝UL′I′＝2V×0.2A＝0.1W，
则灯泡消耗的功率变化了：△P＝PL﹣PL′＝3W﹣0.1W＝2.6W，故D错误．
3、D
【解析】
试题分析：月球车轮子的表面积较大，目的是在压力一定时，增大受力面积，减小压强，故AB错误；当月球车静止时，受到的重力和支持力是一对平衡力，故C错误；月球上引力系数是地球上的1/6/，球车水平静止在月面上比水平静止在地球表面上对支承面压力要小，故D正确．
考点：压力及重力与压力的区别；增大或减小摩擦的方法；减小压强的方法及其应用
4、D
【解析】
A. 是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，不符合题意；B. 是电磁继电器的实验图，不符合题意；C. 是电磁感应的实验图，属于发电机的原理，不符合题意；D. 电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意．故选D.
点睛：电动机的工作原理是：通电导体在磁场中受到力的作用．
5、B
【解析】
A.该图为电磁感应现象的实验图，闭合电路的部分导体做切割磁感线运动产生感应电流，故A错误；
B.当通以电流后，放在磁场中的导线运动起来，说明磁场对通电导体有力的作用，故B正确；
C.通电后小磁针的运动可以显示磁场的存在，故能用来研究通电直导线周围的磁场，故C错误．
D.线圈在磁场中做切割磁感线运动，产生感应电流，灯泡发光，是发电机的原理，故D错误．
6、D
【解析】
根据题意知道，是使用照相机向地面拍照，而照相机是利用凸透镜成倒立、缩小的实像工作的，照相时，物距要大于二倍焦距，像距会大于一倍焦距，小于二倍焦距；胶片和镜头之间的距离是像距，所以，应该大于一倍焦距，小于二倍焦距，故只有D符合题意，故选D．
本题考查的是凸透镜的成像规律及应用，需要熟记凸透镜成像的三种情况：u＞2f时，成倒立、缩小的实像，应用于照相机，2f＞v＞f；2f＞u＞f时，成倒立、放大的实像，应用于投影仪，v＞2f；u＜f时，成正立、放大的虚像，应用于放大镜．
7、A
【解析】
由实验现象可知，把发声的电铃放在玻璃罩内，逐渐抽出其中的空气，听到的声音逐渐变小；当罩内接近真空时，虽然还能听到极微弱的声音，但可通过推理得出真空不能传声；该实验中，抽气机不能减弱物体的振动，也不能说明声音是由物体振动产生的，故A正确，BC错误．影响音调的因素是振动频率，而不是空气多少，故D错误．
8、D
【解析】
A. 河面上的“热气”是小水珠，是由空气中的水蒸气遇冷液化形成的，故A不符合题意；
B. “露”是液体，是由空气中的水蒸气遇冷液化形成的，故B不符合题意；
C. “雾”是液体，是由空气中的水蒸气遇冷液化形成的，故C不符合题意；
D. “霜”是固体，是由空气中的水蒸气遇冷形成的，是凝华，故D符合题意。
9、D
【解析】
A. 人正常步行的速度约1m/s＝3.6km/h，故A不符合生活实际；
B. 对人体最适宜的洗澡水温度略高于体温，约为40℃，故B不符合生活实际；
C. 光在空气中的传播速度约为3108m/s，故C不符合生活实际；
D. 家用挂壁式空调正常工作时功率约为1.2kW，故D符合生活实际．故选D.
10、C
【解析】
A．用广播指令，说明声音可以在空气中传播，故A错误；
B．调节广播音量，是调节声音的大小，即响度，故B错误；
C．用广播指令传达一些信息，说明声音可以传递信息，故C正确；
D．禁止喧哗，是在声源处控制噪声，故D错误；
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A、水是导体，发生火灾时，带电泼水救火时发生触电事故，故A不符合安全用电原则；
B、使用绝缘皮破损的导线，易引发触电事故，故电线的绝缘皮破损时及时更换，故B符合安全用电原则；
C、开关要接在火线和用电器之间，这样断开开关后，用电器上才会不带电，故C符合安全用电原则；
D、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D不符合安全用电原则。
12、ACD
【解析】
A. 任何物体的重力方向都是竖直向下的。故A正确。
B. 空竹离线在空中时只受重力作用，受力不平衡，处于非平衡状态。故B错误。
C. 人对木跷的压力和木跷对人的支持力，这两个力分别作用在木跷和人上，大小相等、方向相反、作用在同一直线上，是一对相互作用力。故C正确。
D. 表演者顶住缸站稳时，其受到向下的重力和缸对他的压力、向上的地面对他的支持力，此时支持力大小等于表演者的重力加上缸对表演者的压力，所以受平衡力，处于静止状态，才能站稳。故D正确。
13、AB
【解析】
由电路知道，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。由于串联电路中总电压等于各分电压之和，所以，灯泡两端的电压UL =8V时，电压表的示数是：U滑=U-UL =12V-8V=4V，由图乙知道，此时滑动变阻器接入电路中的电阻是R滑 =4Ω，又因为串联电路中各处的电流相等，所以，此时电路中的最大电流是： =1A，即电流表的最大示数为1A，此时灯泡的额定功率是：PL =UL I=8V×1A=8W，此时灯泡的电阻是： ，故AB正确；
由图乙知道，当电压表的示数U滑′=8V时，接入电路中的电阻R滑′=12Ω，此时灯泡两端的电压：UL′=U-U滑′=12V-8V=4V，此时电路中的最大电流是： ，由此解得，RL′=6Ω，由于RL ≠RL′，所以，灯泡的电阻是变化的，故C错误；
当滑片在最左端时，滑动变阻器的电阻最大，此时滑动变阻器两端的电压最大，由图乙知道，此时最大电压是8V，电阻是R最大=12Ω，由串联电路电压的规律知道，灯泡两端的电压是4V，即灯泡的电阻是6Ω，即整个电路的最大电阻为12Ω+6Ω=18 Ω，故D错误。
三、填空题（本大题共5小题，共10分）
14、a、b 早一些
【解析】
[1]组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮，而光敏电阻的阻值随光照强度的增加而减小，白天时光照强，所以光敏电阻的电阻小，则继电器中电流大，电磁铁的磁性强，衔铁被吸引而使b与c接通，夜晚时，光强弱，光敏电阻的电阻大，衔铁在弹簧作用下，向上运动，b与a 接通，故路灯电源应连接a、b。
[2]如果将电阻箱R的阻值调大，由欧姆定律可知，则光敏电阻更小些时衔铁被释放，即光强更强一些灯亮，故路灯比原来亮的早一些。
15、电磁波 绝缘体
【解析】
太空中没有空气，是真空，电磁波传播不需要介质，卫星定位系统是利用电磁波传递信息；光纤通信是利用激光在光导纤维中传输的一种通信方式；光导纤维的制备材料是二氧化硅，即玻璃丝，属于绝缘体．
16、10 1×101
【解析】
石块的质量：m=m溢总−m剩=120g−290g=10g，
石块排开水的质量：m排=m总−m剩=100g−290g=10g，
由ρ=可得，石块的体积：V=V水===10cm1，
石块的密度：ρ===1g/cm1=1×101kg/m1.
17、浸入液体中的物体所受的浮力等于它所排开的液体的重力 物体在不受力的情况下，将保持静止状态或者匀速直线运动状态
【解析】
阿基米德原理的内容：浸在液体中的物体受到的浮力大小等于物体排开的液体所受的重力；
牛顿第一定律的内容：任何物体都要保持匀速直线运动或静止状态，直到外力迫使它改变这种状态为止。
18、家庭电路每消耗1kW·h的电能，该电能表的转盘转 000圈 0.1 200 242
【解析】
电能表表盘上标有“3000r/(kW·h)”的字样，表示每消耗 1kW·h的电能，电能表的转盘转3000r，
电能表转盘转了300转，该用电器消耗的电能：W==0. 1kW•h，
该电热器的额定功率P==0.2kW=200W，电阻R==242Ω。
四、计算题（本大题共3小题，共29分）
19、（1）满载时，“向阳红06”船受到的浮力为4.9×107N；
（2）该处受到海水的压强是6×104Pa；
（3）巡航的路程为108km；
船的推进力所做的功为1.08×1011J．
【解析】
试题分析：
（1）船的排水量为：m排=4900t=4.9×106kg
“向阳红6号”所受到的浮力为F浮=m排g=4.9×106kg×10N/kg=4.9×107N；
（2）船底受到的压强为P=ρgh=1×103kg/m3×10N/kg×6m=6×104Pa；
（3）“向阳红6号“船巡航的路程为：S=vt=18km/h×6h=108km
因为船匀速行驶，所以F=f=1.0×106N
船的推进力所做的功为W=FS=1.0×106N×1.08×105m=1.08×1011J．
20、（1）4.98×107N；（2）5.6×104Pa；（3）9×1010J。
【解析】
（1）船的排水量为m排＝4980t＝4.98×106kg，则其满载时所受到的浮力为F浮＝G排＝m排g＝4.98×106kg×10N/kg＝4.98×107N。
（2）满载时船的吃水深度5.6m，即船底的水深为5.6m，则船底受到海水的压强为p＝ρ海水gh＝1×103kg/m3×10N/kg×5.6m＝5.6×104Pa。
（3）由v＝得，船巡航的路程为s＝vt＝18km/h×5h＝90km＝9×104m。因为船匀速行驶，所以推进力F＝f＝1.0×106N。则船的推进力所做的功为W＝Fs＝1.0×106N×9×104m＝9×1010J。
21、（1）5Ω、20Ω；（2）10Ω、6V
【解析】
试题考查知识点：电路分析；欧姆定律；
思路分析：不同的开关闭合与断开，使电路发生变化．
具体解答过程：
（1）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
R1===5
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
R2===20
（2）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
I==0.4A……………………………………………①
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
I′==0.2A…………………………………………②
结合R1=5R2=20,联立①、②式解得：
R=10Ω， U=6V
试题点评：不同的开关闭合与断开，电路处于不同的状态．这是电学计算中最典型的题例之一．
五、作图题（本大题共2小题，共4分）
22、
【解析】
此滑轮组承担物重的绳子的段数为：n===3.8≈4，同时用力方向向下，作图如下：
23、
【解析】
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按要求画出各个力．
【详解】
因为是光滑的斜面,且绳子处于竖直状态(球与斜面虽然接触但不发生挤压)，所以小球不受摩擦力和支持力的作用；则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子竖直向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、钩码个数 不能 不在同一条直线上的两个力是否能平衡（或相互平衡的两个力是否必须在同一直线上） 100g 木块受到向左的摩擦力 将木块换成小车，减小与桌面之间的摩擦力
【解析】
(1)由于是钩码的重力提供了拉力，并且钩码大小相同，所以改变钩码的个数即可调整拉力的大小．
(2)当平衡的小卡片转过一定角度后，作用在小卡片上的两个力的大小相等，方向相反，但不再在同一直线上，所以该实验探究的是平衡力是否在同一条直线上．
(3) 当只在左边放50g砝码时，木块恰好沿水平方向匀速向左运动，说明木块受力平衡，即向右的摩擦力与向左的拉力平衡，二力大小相等，若向右匀速运动，摩擦力向左，据二力平衡条件可知，此时再在右边放100g砝码即可．
(4)小明再把右盘中的砝码换成一个较重的砝码时，发现木块仍然处于静止状态，木块还受平衡力的作用；此时木块有向右运动的趋势，木块和桌面之间产生了向左的摩擦力的作用，向左的拉力和摩擦力与向右的拉力是平衡力；要避免这种现象，需要减小木块与桌面之间的摩擦力的作用，可以用小车代替木块，或用光滑的水平面代替桌面等．
25、不同 速度越大 转换法 不能 木块做匀速直线运动，无法比较木块移动距离的远近 增大 相等
【解析】
（1）为了使小球到达水平面时的速度不同，让小球A从不同的高度由静止开始滚下，研究小球动能的大小是否与速度有关；可以得出的结论是：当质量一定时，速度越大，动能越大；
（2）实验中通过观察木块B移动的距离长短，来判断小球动能的大小，这里用到的物理学研究问题的方法是转换法；若水平面绝对光滑，则木块运动时不受摩擦力作用，撞击后将保持匀速直线运动，不能通过木块移动的距离长短来判断小球动能的大小，所以本实验将不能达到探究目的；
（3）若小球A释放高度一定，为了防止木块滑出木板，可以增大木块B的质量，从而增大木块B受到的摩擦力，减小木块在木板上滑行的距离；
（4）让小车从同一高度（由静止）下滑，小车的质量和高度不变，小车的重力势能相同，下滑到水平面时的动能也相同，在不同的材料表面上运动时，最终停下来后，动能全部转为内能，克服摩擦力做了多少功就有多少动能转化为内能，所以，在三个表面克服摩擦力做功相同。
26、 灯泡断路 0.625 S1 S2 R2 I额2•
【解析】
（1）原电路中，灯与变阻器并联，电压表串联在电路中是错误的，灯与变阻器串联，电压表与灯并联，改正后如下所示：
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这个现象的原因可能是灯泡断路。
（3）根据实验数据画出如图2的U﹣I图象知，灯在额定电压下的电流为0.25A，小灯泡的额定功率是：P＝UI＝2.5V×0.25A＝0.625W；
（4）①按电路图3连接电路。
②只闭合开关S1，移动R1滑片，使电流表的示数为I额灯泡正常发光。此时灯泡与R1串联；
③只闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。此时R1与R2串联，因为电路中电流仍为I额，所以R2＝RL；
④保持R2滑片位置不动，将另一个滑动变阻器（R1）滑片移到最左端，电流表的示数为I1，再将此滑动变阻器（R1）的滑片移到最右端，电流表的示数为I2。
⑤由串联电路特点和欧姆定律可得：U＝I1R2＝I2（R1+R2），解得：R2＝，小灯泡额定功率的表达式为：P额＝I额2RL＝I额2R2＝I额2。
