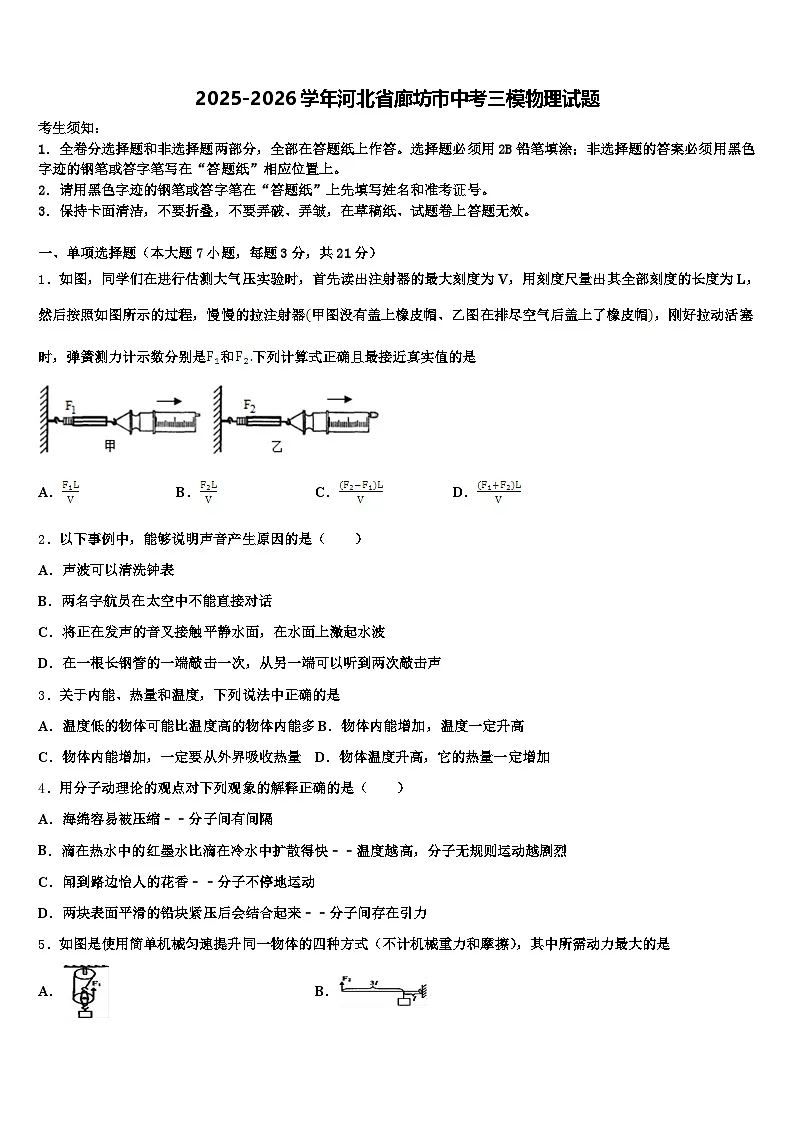

2025-2026学年河北省廊坊市中考三模物理试题（含答案解析）

这是一份2025-2026学年河北省廊坊市中考三模物理试题（含答案解析），共20页。试卷主要包含了每年6月6日是全国“爱眼日”等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图，同学们在进行估测大气压实验时，首先读出注射器的最大刻度为V，用刻度尺量出其全部刻度的长度为L，然后按照如图所示的过程，慢慢的拉注射器甲图没有盖上橡皮帽、乙图在排尽空气后盖上了橡皮帽，刚好拉动活塞时，弹簧测力计示数分别是和下列计算式正确且最接近真实值的是
A．B．C．D．
2．以下事例中，能够说明声音产生原因的是（ ）
A．声波可以清洗钟表
B．两名宇航员在太空中不能直接对话
C．将正在发声的音叉接触平静水面，在水面上激起水波
D．在一根长钢管的一端敲击一次，从另一端可以听到两次敲击声
3．关于内能、热量和温度，下列说法中正确的是
A．温度低的物体可能比温度高的物体内能多B．物体内能增加，温度一定升高
C．物体内能增加，一定要从外界吸收热量D．物体温度升高，它的热量一定增加
4．用分子动理论的观点对下列观象的解释正确的是（ ）
A．海绵容易被压缩﹣﹣分子间有间隔
B．滴在热水中的红墨水比滴在冷水中扩散得快﹣﹣温度越高，分子无规则运动越剧烈
C．闻到路边怡人的花香﹣﹣分子不停地运动
D．两块表面平滑的铅块紧压后会结合起来﹣﹣分子间存在引力

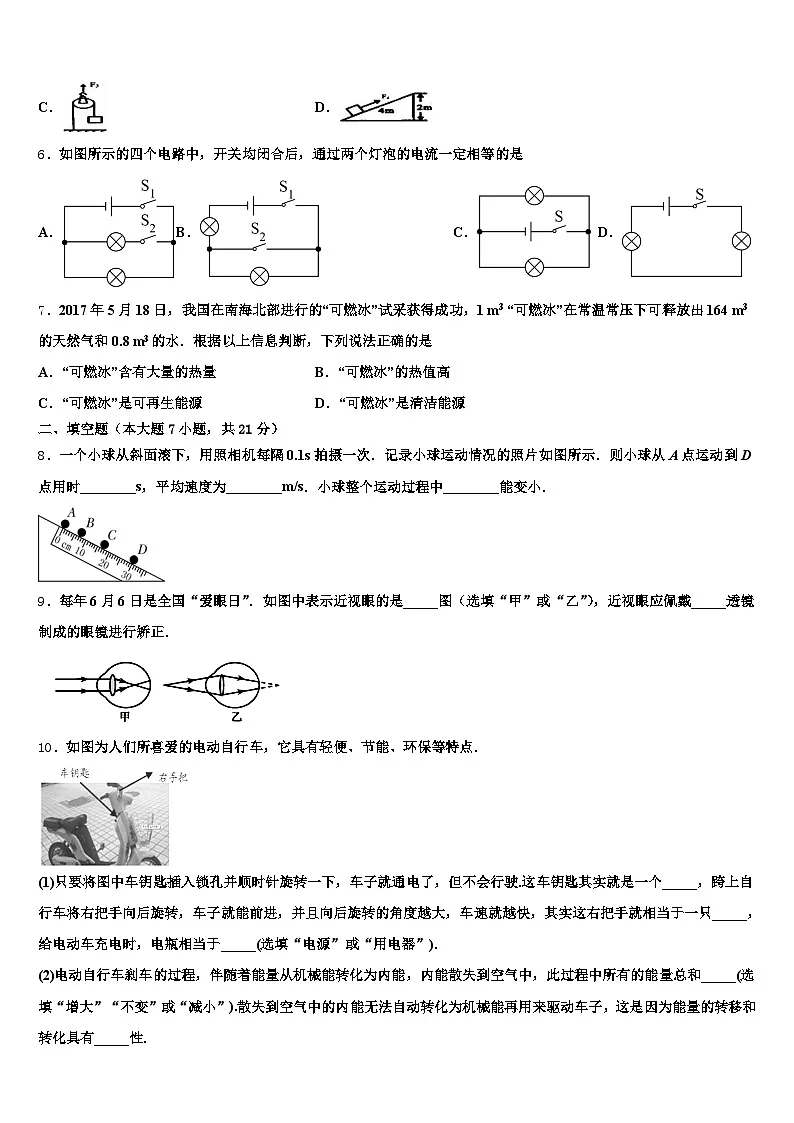

5．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重力和摩擦），其中所需动力最大的是
A．B．
C．D．
6．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是
A．B．C．D．
7．2017年5月18日，我国在南海北部进行的“可燃冰”试采获得成功，1 m3 “可燃冰”在常温常压下可释放出164 m3的天然气和0.8 m3的水．根据以上信息判断，下列说法正确的是
A．“可燃冰”含有大量的热量B．“可燃冰”的热值高
C．“可燃冰”是可再生能源D．“可燃冰”是清洁能源
二、填空题（本大题7小题，共21分）
8．一个小球从斜面滚下，用照相机每隔0.1s拍摄一次．记录小球运动情况的照片如图所示．则小球从A点运动到D点用时________s，平均速度为________m/s．小球整个运动过程中________能变小．
9．每年6月6日是全国“爱眼日”．如图中表示近视眼的是_____图（选填“甲”或“乙”），近视眼应佩戴_____透镜制成的眼镜进行矫正．
10．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．
(1)只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).
(2)电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.

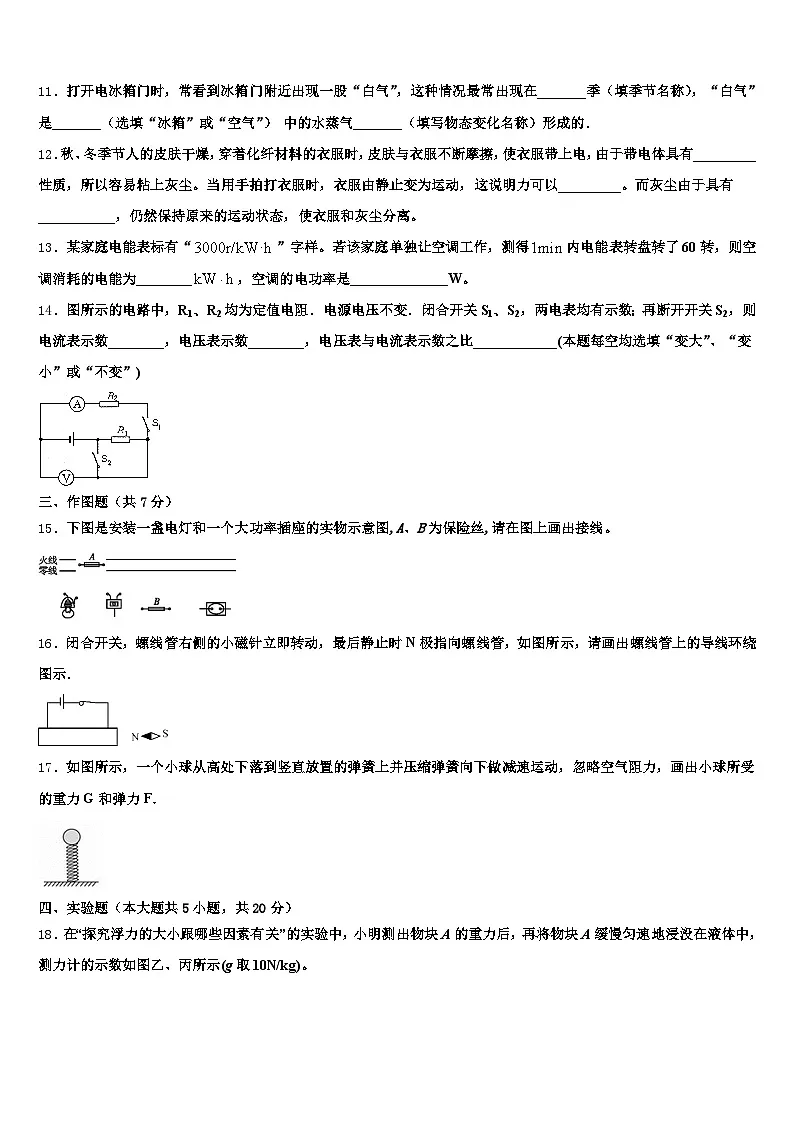

11．打开电冰箱门时，常看到冰箱门附近出现一股“白气”，这种情况最常出现在_______季（填季节名称），“白气”是_______（选填“冰箱”或“空气”） 中的水蒸气_______（填写物态变化名称）形成的．
12．秋、冬季节人的皮肤干燥，穿着化纤材料的衣服时，皮肤与衣服不断摩擦，使衣服带上电，由于带电体具有_________性质，所以容易粘上灰尘。当用手拍打衣服时，衣服由静止变为运动，这说明力可以_________。而灰尘由于具有___________，仍然保持原来的运动状态，使衣服和灰尘分离。
13．某家庭电能表标有“”字样。若该家庭单独让空调工作，测得内电能表转盘转了60转，则空调消耗的电能为________，空调的电功率是______________W。
14．图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数________，电压表示数________，电压表与电流表示数之比____________(本题每空均选填“变大”、“变小”或“不变”)
三、作图题（共7分）
15．下图是安装一盏电灯和一个大功率插座的实物示意图,A、B为保险丝,请在图上画出接线。
16．闭合开关，螺线管右侧的小磁针立即转动，最后静止时N极指向螺线管，如图所示，请画出螺线管上的导线环绕图示．
17．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．
四、实验题（本大题共5小题，共20分）
18．在“探究浮力的大小跟哪些因素有关”的实验中，小明测出物块A的重力后，再将物块A缓慢匀速地浸没在液体中，测力计的示数如图乙、丙所示(g取10N/kg)。
分析甲、乙丙三图，说明浮力的大小与___________有关。在图乙中，把物块A浸没在水中后，水对烧杯底部的压力增大了___________N。在实验过程中，小明想到，如果在测力计1.6N刻度线的位置上标上水的密度，在图丙中测力计指针所在的位置处标上盐水的密度，再把该物块分别浸没到密度不同的液体中，按照上述方法分别标上密度值，就可以把测力计改装成一个密度秤。该密度秤的量程应该是___________kg/m3。用该密度秤测量液体的密度时，若物块A没有完全浸没，而是有一部分体积露出液面，则所测出的液体的密度值会___________(选填“偏大”或“偏小”)。
19．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω．
(l)在图17甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整_______．
(2)闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数．经检查，导线连接完好，则电路故障可能是小灯泡发生了_______（选填“短路”或“断路”）．
(3)移动滑片P到某一位置时，电压表示数如图17乙所示，为______V；此时要测量小灯泡的额定功率，应持滑片P向 _________（选填“左”或“右”）端移动，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图17丙所示的 I－U图像;
(4)由图像可计算出小灯泡的额定功率是______ W．
(5)完成上述测量后，不用电压表，用如图18所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R1．实验步骤如下，请补充完整：
① _________________ ；
②闭合开关S、S1，断开开关S2．记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=________ ．
20．甲、乙两位同学一起做探究杠杆平衡条件的实验，以杠杆中点为支点，如图、如图所示。
实验过程中应将杠杆调节到水平位置平衡，这样做的目的是为了消除杠杆自重对实验的影响和______；若杠杆右端低左端高，为使其在水平位置上静止，应将左端的平衡螺母向端调节______填“左”或“右”。
如图所示，杠杆在水平位置平衡，记录数据。根据这一次实验数据，甲同学立即分析得出杠杆的平衡条件，这种做法的不足是：______。
如图所示，乙同学设计了两种实验方案：第一种弹簧测力计沿竖直方向拉，其读数为；第二种弹簧测力计倾斜拉，其读数为，第______填“一”或“二”种实验方案更方便。在同等条件下，两次弹簧测力计读数______填“”、“”或“”。
杠杆在生活中有很多应用。现欲使如图所示的静止跷跷板发生转动，小女孩乙可采取的做法是______。
21．探究“浮力大小与哪些因素有关”的实验时，如题图所1示，依次将体积为100cm3的物体缓缓浸入某液体中（液体未溢出）；根据实验数据绘制了测力计的示数F与物体的下表面浸入液体中的深度h的关系图象如图2所示．（g＝10N/kg）
分析图2发现，物体浸没在液体中后，测力计示数不再变化，说明浸没在液体中的物体所受的浮力大小与_____（选填“物体体积”或“排开液体体积”）有关．物体密度为_____g/cm3，若把该物体直接放入此液体中，静止时物体受到容器底的支持力F支为_____N．当h＝4cm时，物体受到浮力为_____N，下表面所受压强为_____Pa；整个过程，物体下表面所受液体压强p与其浸入液体中深度h的关系图象应该是图3中的_____．将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，说明浸在液体中的物体所受浮力大小还与_____有关．
22．在湛江港码头，小华看到工人利用斜面把货物推到车上，联想到上物理课时老师讲过的知识，小华想探究斜面的机械效率可能与哪些因素有关？小华提出了以下的猜想：
A．斜面的机械效率可能与物体的重力有关．
B．斜面的机械效率可能与斜面的倾斜程度有关．
小华同学为了证实自己的猜想是否正确，于是他用同一块木板组成如图所示的装置进行了实验探究，记录的实验数据如下表：
在实验操作过程中，应沿斜面向上_____拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块向_____移动（填“左”或“右”）．根据表格中数据，第①次实验斜面的机械效率为_____%，第②次实验中总功为_____J．通过对比实验①、②数据，可验证小华的猜想_____（填写字母）；通过对比实验②、③数据，可以得出的探究结论是：_____．此实验主要用到的研究方法是_____．除了小华的猜想以外，请你猜想斜面的机械效率还可能与_____（写出一个）有关．
五、计算题（本大题共2小题，共13分）
23．中国科学家在南海试采可燃冰，并取得了圆满成功，实现了我国天然气水合物开发的历史性突破，可燃冰清洁无污染，储量很大，是一种理想的新型能源。[设可燃冰的热值q=4.2×108J/kg，c水=4.2×103J/（kg•℃），求：用可燃冰烧水，100g完全燃烧放出的热量。若加热效率为45%，被水吸收的热量。
24．如图1所示，物体A重为16N置于水平桌面上，在拉力F的作用下，5s内匀速直线运动了0.5m．图2是拉力F做的功随时间变化的图象．物体A在水平桌面上运动时受到的摩擦阻力f为物重G的0.2倍．求：
物体A的速度． 5s内拉力F对物体A做的有用功． 滑轮组的机械效率η．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．
月球车设计的相关参数如下表：
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
26．阅读《共享单车》回答．
共享单车
骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体．一个成年人在水平路面上骑车时所受阻力大约20N．
近年来，我国多个城市推出了多种新型共享单车，北京市的许多街道旁也随处可见，如图所示．这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些．
单车的车锁内集成了嵌入式芯片、GPS定位模块和SIM卡等，便于监控单车的具体位置和状态，其工作原理如图所示．用户可使用手机下载单车APP，查看并找到单车的位置，然后用手机扫描车身上的二维码，通过手机网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发云铃系统送解锁指令，单车执行解锁指令自动开锁，用户便可以开计费结果与信息始骑行，手机APP就显示计睦、计价等信息．
此外，此种单车的第一次代，当用户在骑行过程中踩动状态和定位上报脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要．
请根据上述材料，回答下列问：
（1）此种单车和手机之间是利用____________传递信息的．若此早种单车使用的GPS信号的频率是1800GHz，而手机中蓝牙通信信号（电磁波）的频率2.4GHz，则该GPS信号的波长_________手机蓝牙通信信号的波长．（选填“大于”或“小于”）
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用________________现象实现的．
（3）当手机扫描二维码时，下列说法正确的是_________．
A．扫描时手机接收到的信号时利用了次声波 B．二维码位于摄像头的一倍焦距以内
C．二维码是光源 D．摄像头相当于凸透镜
（4）一个成年人在水平路面上以正常的速度保持匀速骑行半小时，消耗的能量最接近_______．
A．2×103J B．2×105J C．2×107J D．2×109J
（5）李嘉轩放学回家途中把自行车骑得飞快，妈妈看见后警告他说“以后骑自行车慢点，不然很危险”，用所学物理知识解释：______________________________．
27．随着中国铁路的发展，高铁时代已经来临。今年4月，为满足旅客踏青出游需要，江西南昌加开“春游高铁专列”。小源和小军同学去江西婺源旅游，爱思考的他们发现了许多与物理有关的知识。
在站台候车时，他们发现高铁采用的是电力机车，车顶上只连接了一根电源线，请根据牵引供电系统原理示意图提出一个相关的问题：__________.列车到站前要提前刹车，这是因为列车刹车后由于__________，还要继续运动一段距离；列车刹车时__________能转化为内能。通过隧道时，每个车厢的照明灯都会亮起，而且亮度相同。他们想：车厢的照明灯是并联的，并联电路中电流有什么样的规律呢?
①小源同学设计的电路如图甲所示，通过实验并得到表一数据：
表一：
②小军同学设计的电路如图乙所示，用电流表依次测出A．B． C三处的电流，得到表二数据：
表二：
（分析与论证）
①小源同学分析数据时，发现表格中有一个数据错误，请指出其错误的原因：__________；
②改正错误后，根据他们的实验数据可以得到：并联电路干路中的电流__________各支路电流之和；讨论交流后发现两人的实验设计都有不足之处，请指出：
小源：__________；
小军：__________.
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
试题分析：甲图中，没有盖上橡皮帽，活塞受到向左的拉力F1，和向右的摩擦力，大小与F1相等；
乙图中，由于盖上了橡皮帽，因此活塞受到向左的拉力F2，向右的大气压的力和向右的摩擦力。三个力平衡。，即，所以大气压强为： P=（F2-F1）L/v ，正确选C。
考点：受力分析 压强计算
2、C
【解析】
试题分析：A．声波可以清洗钟表，说明声音可能传递能量；
B．两名宇航员在太空中不能直接对话，说明真空不能传播声音；
C．将正在发声的交叉接触平静水面，在水面上激起水波，说明了音叉在振动；
D．在一根长钢管的一端敲击一次，从另一端可以听到两次敲击声，说明声音在固体中传播声音比在空气中快．
考点：声音的产生和传播
3、A
【解析】
物体的内能大小除了与温度有关，还与物体的质量，材料、状态有关，所以温度低的物体可能比温度高的物体内能多；物体内能增加，温度不一定升高，如晶体熔化时，吸收热量，内能变大，但温度不变；改变内能的两种方法：做功和热传递物体内能增加，不一定要从外界吸收热量，还有可能是别的物体对它做功；热量是一个过程量，不能说它的热量一定增加．
4、A
【解析】
A. 海棉容易被压缩是因为海棉本身有很多空隙，故A错误；B. 滴在热水中的红墨水比滴在冷水中扩散得快，说明温度越高，分子无规则运动越剧烈，故B正确；C. 闻到路边怡人的花香，是因为分子不停地运动，故C正确；D. 两块表面平滑的铅块紧压后会结合起来，说明分子之间存在引力，故D正确．故选BCD.
分子的特征：质量和体积都很小，分子之间有间隙，在固体、液体中分子间的距离比较小，在气体物质中，分子间的距离比较大；扩散现象说明了分子在不停地做无规则运动；并且分子运动无规则运动的速度与温度有关，且温度越高，分子的运动越剧烈．
5、C
【解析】
不计机械重和摩擦，设物体重G：
A．由图知n＝3，不计机械自重和摩擦，F1＝G；
B．根据杠杆的平衡条件：F2×（L+3L）＝G×L，所以F2＝G；
C．不计机械自重和摩擦，F3＝2G；
D．不计机械自重和摩擦，则F4s＝Gh，所以F4＝G＝G＝G。
6、B
【解析】
由图示可知，A图中两个灯泡是并联的，只有两个灯泡的电阻相等时通过的电流才相等，故A错；B图两个开关都闭合时，其中一个灯泡被短路，通过它的电流为零，故B错；C图中两个灯泡是并联的，只有两个灯泡的电阻相等时通过的电流才相等，故C错；D图中两个灯泡是串联的，通过它们的电流是一定相等的，故D正确；应选D．
7、B
【解析】
A、热量是热传递过程中转移能量的多少，燃料的性能只能用热值来描述，故A错误；
B、1 m3 “可燃冰”在常温常压下可释放出164 m3的天然气和0.8 m3的水，说明1m3的“可燃冰”释放的能量，至少与164m3天然气完全燃烧释放的能量相当，所以“可燃冰”的热值大，故B正确；
C、“可燃冰”开发使用后，会越来越少，不可能在短期内从自然界得到补充，是不可再生能源，故C错误；
D、对于“可燃冰”燃烧后的产物以及是否含有其他杂质的相关信息仅凭题干中的信息无法判断，故D错误．
二、填空题（本大题7小题，共21分）
8、0.3 1 重力势
【解析】
①图知A与D间有3个间隔，则小球从A点运动到D点的时间t=3×0.1s=0.3s；
②由图可知，A与D间的距离s=30.00cm=0.30m，则平均速度v= =≈1m/s；
③由小球运动情况的照片可知，每相邻两幅照片的时间间隔t相等，在整个运动过程中，相邻两幅照片间的距离s越来越大，由v=知小球的速度越来越大，即动能越来越大；在运动过程中小球的质量不变，高度在减小，所以小球运动过程中是重力势能转化成动能，即小球的重力势能在变小。
9、甲 凹
【解析】
近视眼的成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的像，会落在视网膜的前方造成近视眼．由图可知，表示近视眼的是图甲；
近视眼应佩戴凹透镜进行矫正；
10、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
11、夏 空气 液化
【解析】
夏天，冰箱内的温度低，冰箱外的温度高，打开冰箱门后，空气中温度较高的水蒸气遇到冰箱内温度较低的空气凝结成小水滴，形成“白气”，这就是液化现象。
12、吸引轻小物体 改变物体的运动状态 惯性
【解析】
穿着化纤材料的衣服时，皮肤与衣服不断摩擦，使衣服带上电，由于带电体具有吸引轻小物体的性质，所以容易粘上灰尘；
拍打身上的灰尘时，灰尘原来在衣服上是静止的，当用力拍衣服时，衣服由于受到力的作用由静止变为运动，这说明力可以改变物体的运动状态，而灰尘由于惯性仍然保持原来的静止状态，所以灰尘脱离了衣服。
13、0.02 1200
【解析】
“3000r/kW•h”表示每消耗1kW•h的电能，电能表的表盘就转过3000r，
转盘转60r空调消耗的电能：；
空调的电功率：
。
14、变小 变小 不变
【解析】
当闭合S1、S2，R1被短路，电压表测量R2两端的电压；再断开S2，R1被串连接入电路，电路中总电阻变大，电源电压不变，电路中电流变小，电压表仍测量R2两端的电压，其示数也减小；两次均测量R2两端的电压，对同一电阻，通过的电流与加在两端的电压成正比，所以电压表的示数与电流表的示数的比值不变．
三、作图题（共7分）
15、
【解析】
本题要考查的是关于家庭电路连接的操作细节，对于电灯接线操作的基本要求是：火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头；而对于插座的接线方法是要求左零右火，三孔插座还要求中接地，电路中有熔丝，要将熔丝接到火线上，接线如图所示：
16、
【解析】
试题分析：根据同名磁极相互排斥，异名磁极相互吸引，可以判断螺线管的右端是N极，左端是S极；用右手握住螺线管，大拇指指向N极，四指就是电流方向，可以判断电流从螺线管的左端流入，如上图所示．
【考点定位】通电螺线管的磁场
17、
【解析】
忽略空气阻力，小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，此时小球共受到重力和弹力两个力的作用，过小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，用G和F表示，且G＜F，如图所示：
四、实验题（本大题共5小题，共20分）
18、液体的密度 1 0-2600 偏小
【解析】
(1)分析甲、乙、丙三图可知，物块A排开液体的体积相同，液体的密度不同，弹簧测力计的示数不同，由可知，物块受到的浮力不同，说明浮力的大小与液体的密度有关；
由图甲可知，物块A的重力，由图乙可知弹簧测力计的示数，当物块浸没在水中后，水给物块一向上的浮力，根据力的作用是相互的可知，物块也会给水一向下的压力，所以烧杯中的水对烧杯底部增大的压力；
(2)因物体浸没时排开液体的体积和自身的体积相等，所以由可得，物块A的体积，物体的重力为2.6N，则当物体受到的浮力恰好为2.6N时，该密度秤的称量值达到最大，由可得，所测液体密度的最大值：，则该密度秤的量程应该是0～2600kg/m3；若物块没有完全浸没，根据阿基米德原理可知，物体受到的浮力偏小，弹簧测力计示数偏大，测得液体密度值将偏小。
19、 断路 2.2 右 3.75 闭合开关S、S2，断开开关S3．调节滑动变阻器的滑片，使电流表的示数为I额 P额=R3（I－I额)I额
【解析】
(3)灯泡正常发光时的电流I＝ ＝3.3325A，所以电流表选用小量程，电流从正接线柱流入，从负接线柱流出，如下图所示：
(2)电流表无示数，说明电路断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为灯泡断路；
(3)电压表使用3∼3V量程，每一个大格代表3V，每一个小格代表3.3V，电压为2.2V.要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，就要减小变阻器的电压，根据分压原理，滑动变阻器连入电路中的电阻要减小，滑片向右端移动，使电压表的示数为2.5V.
(4)从图象得知，灯泡在2.5V下的电流为3.3A，P＝UI＝2.5V×3.3A＝3.75W.
(5)①闭合开关S、S2,调节滑动变阻器R的滑片P,使电流表示数I3＝I额；
②闭合开关S、S3,断开开关S2，记录下此时电流表的示数为I；
③算出小灯泡的额定功率．定值电阻R3的电流为：I3＝I−I额，定值电阻R3的电压为：U＝I3R3＝(I−I额)R3，因为灯泡两端的电压等于定值电阻的电压，所以灯泡的额定电压功率为：P额＝U3I额＝R3(I−I额)I额.
（3）求出灯泡正常发光时的电流，确定电流表的量程，串联接入电路．
（2）电流表无示数，说明电路断路；电压表有示数，说明电压表的正负接线柱与电源两极相连；
（3）读出电压表示数为2.2V，要使灯泡正常工作，灯泡两端电压增大到2.5V，根据分压原理确定滑片移动的方向；
（4）从图象中查得额定电压下的额定电流，根据P＝UI计算额定功率．
（5）灯泡与滑动变阻器串联，用电流表测流过电路的电流，由串联电路特点及欧姆定律求出流过灯泡电流为灯泡额定电流时，灯泡两端电压，然后由P＝UI求出灯泡额定功率．
20、 便于测量力臂 左 仅凭一次实验的数据得出的结论具有偶然性 一 向远离支点方向移动
【解析】（1）在探究杠杆平衡条件时，要调节杠杆在水平位置平衡，这样力臂在杠杆上，便于测量力臂，同时消除了杠杆自重对杠杆平衡的影响；在调节杠杆平衡时，平衡螺母应向上翘的一端移动，若杠杆右端低左端高，则应将杠杆右端的平衡螺母向左端调节，才能使杠杆在水平位置平衡；
（2）仅凭一次实验的数据得出的结论具有偶然性，是不合理的，所以要多进行几次实验，实验结论才具有普遍性；
（3）力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来，所以，第一种实验方案更方便；由于第一种实验方案的动力臂要大于第二种方案的动力臂，根据杠杆的平衡条件知道，在阻力和阻力臂都相同的情况下，动力臂越大的越省力，所以两次弹簧测力计读数是F1 ＜F2；
（4）跷跷板是杠杆的应用，它是通过改变力的大小或者力臂的长度使杠杆发生转动的；要使图中翘翘板转动，小女孩乙可采取的做法是：男孩不动，向远离支点方向移动（或者女孩不动，男孩向靠近支点方向移动；或者女孩不动，男孩蹬地，减小男孩对跷跷板的压力等可以使翘翘板转动）
点睛：本题考查的是探究杠杆平衡条件的实验，考查了杠杆的调平及杠杆平衡的条件的应用，难度不大，属于常见题目。
21、排开液体体积 5 3.9 1.1 440 B 液体密度
【解析】
（1）物体A浸没在水中之前，物体浸入水中的体积越大，弹簧测力计的示数越小，浮力越大，当完全浸没后，排开液体的体积不变，浮力不变，说明浸没在液体中的物体所受的浮力大小与排开液体体积有关；
（2）由图2可知，h＝0时，弹簧秤的示数等于重力，故G＝5N；物体的质量： ，物体的密度： ；物体浸没在液体中时，弹簧测力计的示数不变，故F示＝3.9N，F浮＝G﹣F示＝5N﹣3.9N＝1.1N；若把该物体直接放入此液体中，静止时物体受到竖直向下的重力、竖直向上的浮力、竖直向上的支持力，所以容器底的支持力F支＝G﹣F浮＝5N﹣1.1N＝3.9N；
（3）当h＝4cm时，物体受到浮力为：F浮＝G﹣F示＝5N﹣3.9N＝1.1N；根据 可得，液体的密度为：，下表面所受压强：＝1.1×103kg/m3×10N/kg×0.04m＝440Pa；根据 可知，物体A下表面所受液体压强p随其浸入水中深度h的增大而增大，且p与h成正比，选项中B符合；
（4）将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，根据F浮＝G﹣F′可知浮力减小，说明浸在液体中的物体所受浮力大小还与液体的密度有关．
22、匀速 左 60 3.0 A 在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）；或在其它条件相同时，斜面的机械效率与斜面的倾斜程度有关 控制变量法 斜面的粗糙程度、木板的长度、拉木块速度、木板的面积等
【解析】
（1）[1][2]拉力克服斜面的摩擦力做功，只有物体做匀速直线运动时，根据二力平衡的知识，受到的摩擦力才等于弹簧测力计拉力的大小；斜面的倾角靠长木板下面的木块左右移动来改变，木块向左移动倾角变大，木块向右移动倾角变小．
（2）[3]第①次实验斜面的机械效率为：
；
[4]第二次实验中总功为：
W总=FS=2.5N×1.2m=3.0J．
（3）[5]对比实验①、②数据，控制的是斜面的倾斜程度（斜面倾角），改变的是物体的重力，因此是研究斜面机械效率与物体重力的关系，验证的是猜想A；
[6]对比实验②、③数据，结合控制变量法实验的一般结论形式，可以得出的结论是在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）．
（4）[7]毫无疑问这是控制变量法思想的典型运用．
（5）[8]影响斜面机械效率的因素很多，例如斜面粗糙程度、木板的长度、拉木块速度、木板的面积等．
五、计算题（本大题共2小题，共13分）
23、（1）4.2×107J；（2）1.89×107J
【解析】
（1）“可燃冰”完全燃烧放出的热量：
Q放=mq=10010-3kg4.2108J/kg=4.2107J；
（2）被水吸收的热量：
Q吸=45Q放=454.2107J/kg=1.89107J
24、（1）0.1m/s （2）1.6J （3）64%
【解析】
（1）由题知，物体A在5s内匀速直线运动了0.5m，
所以物体A的速度；
（2）物体A在水平桌面匀速直线运动，所以A受到水平方向的力相互平衡，
根据二力平衡可知，A受到水平绳子的拉力：FA=f=0.2G=0.2×16N=3.2N，
所以拉力做的有用功：W有用=FAsA=3.2N×0.5m=1.6J；
（3）根据图2可知：在5s内拉力F做的功为2.5J，即W总=2.5J，
所以滑轮组的机械效率：．
答：（1）物体A的速度为0.1m/s．
（2）5s内拉力F对物体A做的有用功为1.6J．
（3）滑轮组的机械效率为64%．
六、综合能力题（本大题共3小题，共18分）
25、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
26、电磁波 小于 电磁感应 D B 质量一定时，速度越大，动能越大，行驶中危险性大．
【解析】
（1）由短文内容可知，此种单车和手机之间是利用电磁波传递信息的；由c=λf得，电磁波的波长：λ=cf，由于电磁波传播速度不变，即频率越高，波长越小，因为1800GHz>2.4GHz，该GPS信号的波长小于手机蓝牙通信信号的波长；
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用电磁感应现象实现的；
乐乐骑行的平均速度为：v=st=9km0.5h=18km/h；
（3）A．扫描二维码是光现象的应用，与声现象无关，故A错误；
B．D．照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误，D正确；
C．二维码本身不发光，不是光源，故C错误；
（4）一个成年人在水平路面上骑车时的速度大约是4m/s，由v=可得，速骑行半小时行驶的路程：s=vt=4m/s×0.5×3600s=7200m，已知成年人在水平路面上骑车时所受阻力大约 20N，成人在水平路面上骑车时，平均消耗的能量等于人克服阻力所做的功，即平均消耗的能量为：W=fs=20N×7200m=144000J=1.44×105J，与2×105J 比较接近，故B正确；
（5）质量一定时，速度越大，动能越大，行驶中危险性大．
27、高铁的供电系统是如何构成通电回路的? 惯性 机械 读数时看错了量程 等于 没有选用不同规格的电阻 没有多次实验
【解析】
（1）根据图示和题意，提出的问题为：高铁的供电系统是如何构成通电回路的?
（2）因为列车刹车后由于惯性，还要继续运动一段距离，所以列车到站前要提前刹车；列车刹车时，速度减小，因此机械能减小，并且由于摩擦产生热量，故该过程将机械能转化为内能。
（3）【分析与论证】
①根据表中数据可知，前3次实验中，并且，而第四次实验中， ，并且，因此I1的数值错误，原因是读数时看错了量程（看成了0∼3A量程了）；
②因为表中四次实验数据都满足，因此可得出的结论：并联电路干路中的电流等于各支路电流之和；
【交流与合作】
根据小源的实验数据可知，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的电阻规格是相同的，因此得出的实验结论不具有普遍性和科学性；为了使实验结论具有普遍性和科学性，需选择不同规格的电阻进行多次实验；因此小源的不足之处是没有选用不同规格的电阻；
小军只进行了一次实验，一次实验具有偶然性，不能得出普遍的规律，故小军的不足之处是没有多次实验。
实验次数
斜面倾角θ
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长S/m
有用功W有/J
总 功W总/J
斜面的机械效率
1
30°
5.0
0.6
4.2
1.2
3.0
5.0
2
30°
3.0
0.6
2.5
1.2
1.8
60%
3
45°
3.0
0.8
2.8
1.2
2.4
3.4
71%
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
电流
第1次
第2次
第3次
第4次
I1/A
0.18
0.22
0.24
1.4
I2/A
0.18
0.22
0.24
0.28
I/A
0.36
0.44
0.48
0.56
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
0.10
0.12
0.22
