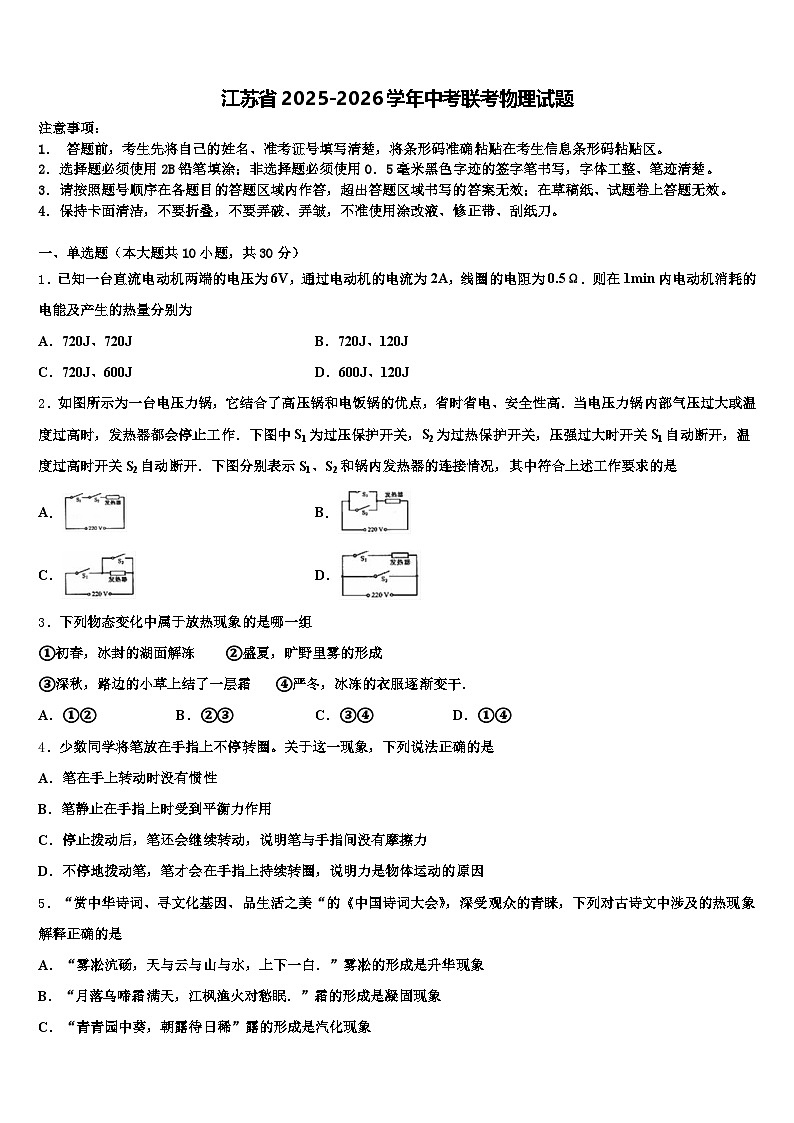

江苏省2025-2026学年中考联考物理试题（含答案解析）

这是一份江苏省2025-2026学年中考联考物理试题（含答案解析），共16页。试卷主要包含了下列说法不正确的是，如图所示是小明常用的一个插线板等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为
A．720J、720JB．720J、120J
C．720J、600JD．600J、120J
2．如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开．下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是
A．B．
C．D．
3．下列物态变化中属于放热现象的是哪一组
①初春，冰封的湖面解冻 ②盛夏，旷野里雾的形成
③深秋，路边的小草上结了一层霜 ④严冬，冰冻的衣服逐渐变干．
A．①②B．②③C．③④D．①④
4．少数同学将笔放在手指上不停转圈。关于这一现象，下列说法正确的是
A．笔在手上转动时没有惯性
B．笔静止在手指上时受到平衡力作用
C．停止拨动后，笔还会继续转动，说明笔与手指间没有摩擦力
D．不停地拨动笔，笔才会在手指上持续转圈，说明力是物体运动的原因
5．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是
A．“雾凇沆砀，天与云与山与水，上下一白．”雾凇的形成是升华现象
B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象
C．“青青园中葵，朝露待日稀”露的形成是汽化现象
D．“腾蛇乘雾，终为土灰．”雾的形成是液化现象

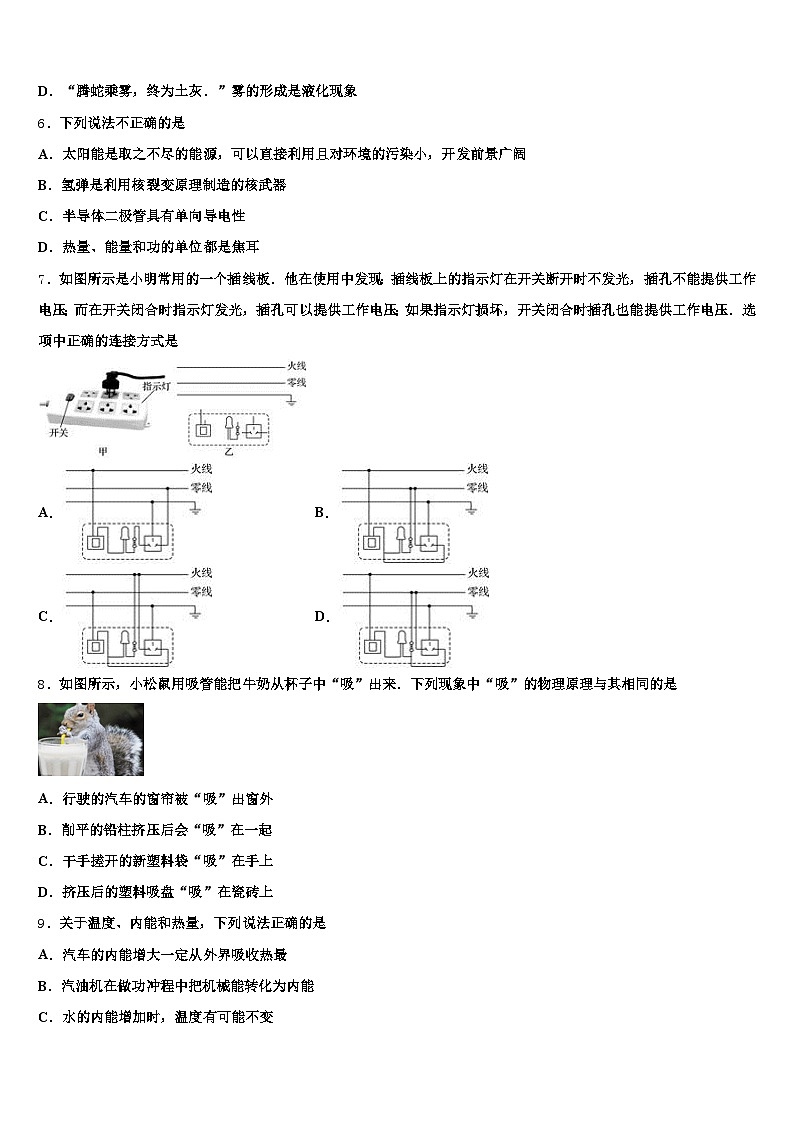

6．下列说法不正确的是
A．太阳能是取之不尽的能源，可以直接利用且对环境的污染小，开发前景广阔
B．氢弹是利用核裂变原理制造的核武器
C．半导体二极管具有单向导电性
D．热量、能量和功的单位都是焦耳
7．如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是
A．B．
C．D．
8．如图所示，小松鼠用吸管能把牛奶从杯子中“吸”出来．下列现象中“吸”的物理原理与其相同的是
A．行驶的汽车的窗帘被“吸”出窗外
B．削平的铅柱挤压后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上
D．挤压后的塑料吸盘“吸”在瓷砖上
9．关于温度、内能和热量，下列说法正确的是
A．汽车的内能增大一定从外界吸收热最
B．汽油机在做功冲程中把机械能转化为内能
C．水的内能增加时，温度有可能不变

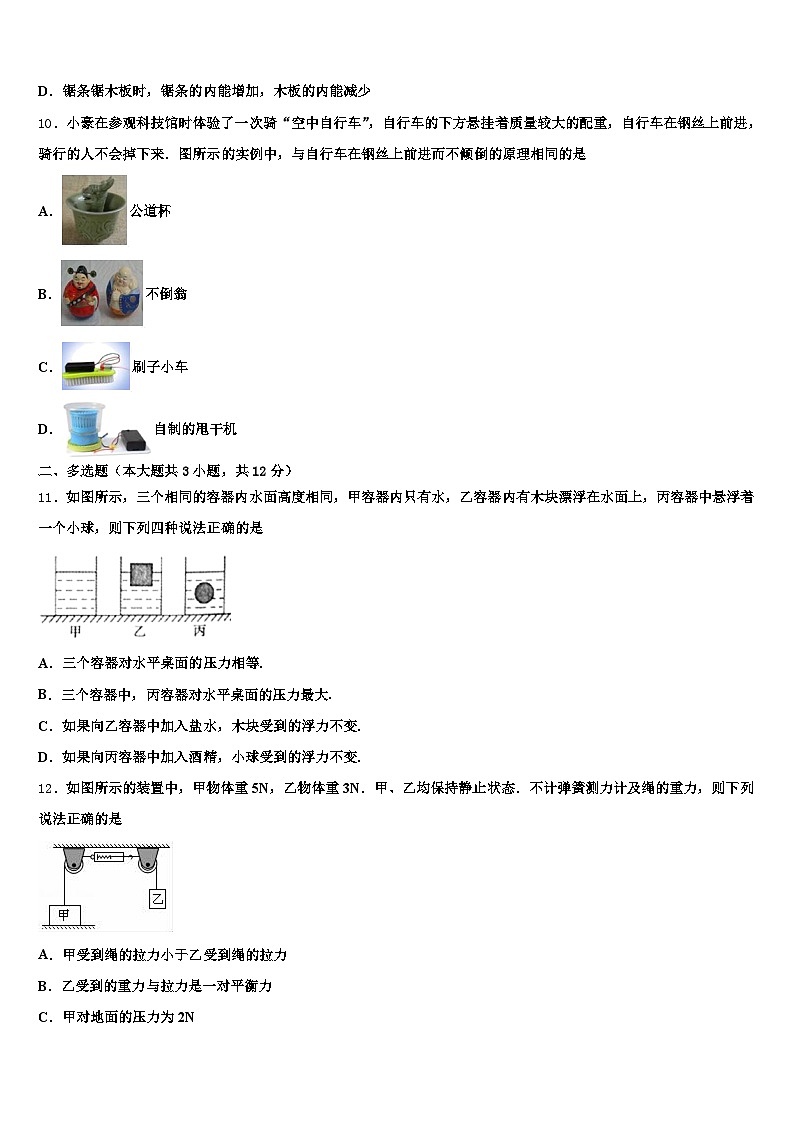

D．锯条锯木板时，锯条的内能增加，木板的内能减少
10．小豪在参观科技馆时体验了一次骑“空中自行车”，自行车的下方悬挂着质量较大的配重，自行车在钢丝上前进，骑行的人不会掉下来．图所示的实例中，与自行车在钢丝上前进而不倾倒的原理相同的是
A．公道杯
B．不倒翁
C．刷子小车
D．自制的甩干机
二、多选题（本大题共3小题，共12分）
11．如图所示，三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有木块漂浮在水面上，丙容器中悬浮着一个小球，则下列四种说法正确的是
A．三个容器对水平桌面的压力相等.
B．三个容器中，丙容器对水平桌面的压力最大.
C．如果向乙容器中加入盐水，木块受到的浮力不变.
D．如果向丙容器中加入酒精，小球受到的浮力不变.
12．如图所示的装置中，甲物体重5N，乙物体重3N．甲、乙均保持静止状态．不计弹簧测力计及绳的重力，则下列说法正确的是
A．甲受到绳的拉力小于乙受到绳的拉力
B．乙受到的重力与拉力是一对平衡力
C．甲对地面的压力为2N
D．弹簧测力计的示数为3N
13．小兰在探究凸透镜成像规律时，将焦距为20cm的凸透镜和点燃的蜡烛固定在光具座上，只调节了两者的高度，移动光屏，烛焰在光屏上成了清晰的像，光屏的位置如图所示．则下列相关说法正确的是
A．光屏上成倒立、放大的实像
B．烛焰的像将成在光屏的偏下方
C．照相机是利用这一成像原理工作的
D．将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
三、填空题（本大题共5小题，共10分）
14．如图所示，是某栋房子供水的水路示意图，放水时水龙头与水塔构成了一个________．若将水龙头（相同型号）单独打开并将开关旋至最大，则__________（填“甲”或“乙”）水龙头出水速度大．
15．如图所示装置，“×”表示垂直于纸面向里的磁感线，在弹簧测力计下挂一个重为G的软铁块。软铁块下方有一带铁芯的螺线管，螺线管两端导线与金属导轨ab、cd相连.导体棒ef平放在导轨上，各触点接触良好。当ef上下滑动时，弹簧秤示数将_________G；当ef向左滑动时，弹簧示数将_________G；当ef向右滑动时，弹簧秤示数将_________G（均填“大于”“小于”或“等于”。）
16．小明在做电学实验中需要一个量程为9V的电压表，可是他只能找到量程为0～3mA的电流表一只。通过查资料，小明知道电流表可以改装成电压表，这是因为电流表本身也有电阻，当电流通过电流表时，它的两接线柱之间具有一定的电压，这个电压的大小可从电流表的示数反映出来。已知该电流表的电阻为Rg＝10Ω。
（1）若将这个电流表当作电压表使用，它所能测量的最大电压值为_____V。
（2）若要将该电流表改装成量程是9V的电压表，应_____联一个_____Ω的定值电阻。
17．如果某一电动自行车电动机的额定功率为240W．正常工作时供电电流为5A，则电动机的额定工作电压为______V．若电动自行车以18km/h的速度匀速行驶了10min，则其通过的路程为______m。
18．重为10牛的木块在2牛的水平拉力作用下沿水平方向做匀速直线运动，10秒内前进了5米。木块受到的摩擦力为____牛，此过程中拉力做的功为____焦，重力做的功为____焦。
四、计算题（本大题共3小题，共29分）
19．下面的图表是从某台电热饮水机说明书上收集到的信息．经分析得知，当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态．为了测量它加热时的实际功率，小明断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水从20℃升高到100℃，所用时间为7.5min，同时观察到家中标有“1200r/kw•h”字样的电能表转盘转过120转（r）．根据以上信息，求：
电阻R1的阻值（不考虑温度对阻值的影响）；饮水机热水箱中的水从20℃升高到100℃时所吸收的热量[c水＝4.2×103J/（kg•℃）]；饮水机加热时的实际功率；饮水机此加热过程中的热效率．
20．喜羊羊发现后方100m处的灰太郎正以15m/s的速度向自己猛追过来，此时喜羊羊与前方的羊村相距200m．问：喜羊羊至少要用多大的速度才能安全跑进羊村？
21．在弹簧测力计下悬挂一个金属零件，示数是2.7N．当把零件浸没在水中时，测力计的示数是1.7N．求：该零件浸没在水中时受到的浮力F浮；该金属零件的密度ρ金.
五、作图题（本大题共2小题，共4分）
22．风筒既可以吹热风，又可以吹冷风，画电路图。
23．请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．
六、实验探究题（本大题共3小题，共15分）
24．如图所示是小兰利用玻璃板和蜡烛来探究平面镜成像特点的情景。
小兰在确定蜡烛A的像的位置时，她的眼睛应在图中_____（选填“蜡烛A”或“蜡烛B”）这一侧观察。小兰再把蜡烛A放在玻璃板前面，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，如果将蜡烛A远离玻璃板，像的大小将_____（选填“变大”、“不变”或“变小”）。小兰移开蜡烛B，用光屏放在蜡烛B的位置。她透过玻璃板观察光屏，看到光屏上有蜡烛A的像，由此认为“平面镜成的像是实像”，你认为该同学观察时存在的问题是_____。如图乙所示，请你利用平面镜成像特点，帮助小兰画出帽子顶点S发出的光经平面镜反射后，进入小丑眼睛（右眼A处）的光路图（请保留作图痕迹）。
25．如图甲、乙是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气．
实验中，用_____反映密闭空气温度的变化．图甲可探究电流产生的热量与_____的关系，通电一段时间后，_____(填“左”或“右”)侧容器中电阻产生的热量多．图乙可探究电流产生的热量与_____的关系，通电一段时间后，_____(填 “左”或“右”)侧容器中电阻产生的热量多．该实验中用到的研究物理问题的方法是_____法(写出两种)． 某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，设计了如图丙所示的装置，装入烧瓶的煤油质量相等,利用图丙装置也可探究电流通过导体时产生热量与_______的关系，烧瓶中用煤油而不用水是因为_____．现在教材中用甲装置替代丙装置的演示，请对比甲、丙装置，评价一下甲装置的优点：_____．
26．在探究“光反射时的规律”实验中，如图甲小华在纸板上用笔描出入射光EO和反射光OF的径迹，接着她把纸板NOF向前折或向后折（如图乙），在纸板上_______(选填“能”或“不能”)看到反射光，由此得出______________的结论。在图甲所示的实验中如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，______________。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
电动机正常工作时其电路是非纯电阻电路，根据焦耳定律，电动机产生的热量：
电动机消耗的电能为W=UIt=6V×2A×60s=720J，
故B正确，选项ACD错误．
答案为B．
点睛：在电动机工作时，电能转化为机械能和内能，内能的大小由焦耳定律计算，机械能由能量守恒求解．
2、A
【解析】
由题意可知，压强过大时开关S1自动断开，温度过高时开关S2自动断开，两者都会造成发热器停止工作，说明两开关串联共同控制发热器．
A、两个开关断开任何一个时，发热器都会停止工作，故A符合题意；
B、两个开关断开任何一个时，发热器还会正常工作，故B不符合题意；
CD、两开关都闭合时，发热体会短路，不工作，故CD不符合题意；
故选A．
3、B
【解析】
解决此题要掌握：
物质在发生物态变化时必然要伴随着吸放热的进行．
其中熔化、汽化、升华过程需要吸收热量，凝固、液化、凝华过程需要放出热量．
【详解】
①初春，冰封的湖面解冻是物质由固态变为液态的过程，是熔化过程，熔化吸热；故A不符合题意；
②盛夏，旷野里雾是空气中的水蒸气遇冷液化为小水珠，是液化过程，液化放热，故B符合题意；
③深秋，路边的小草上结了一层霜是空气中的水蒸气遇冷凝华成的小冰晶，是凝华过程，凝华放热，故C符合题意；
④严冬，冰冻的衣服逐渐变干是物质直接由固态变成气态的过程，是升华过程，升华吸热，故D不符合题意．
综合分析②③符合题意．
故选B．
本题考查熔化与熔化吸热特点，液化及液化现象，生活中的升华现象，生活中的凝华现象，熟记常识是解决该题的关键．
4、B
【解析】
A、一切物体在任何时候都有惯性，笔在手上转动时同样具有惯性，故A错误；
B、笔静止在手指上时，处于平衡状态，所以笔受到平衡力作用，故B正确；
C、停止拨动后，笔还会继续转动，是因为笔具有惯性，笔与手指间仍然有摩擦力，故C错误；
D、在手指上不停地拨动笔，笔受到了力的作用，笔的运动状态发生了变化，这说明力是改变物体运动状态的原因，故D错误。
5、D
【解析】
A．雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，故A错误；
B．霜是空气中的水蒸气遇冷凝华为固体的冰晶，故B错误；
C．露是空气中的水蒸气遇冷液化为液态的小水滴，故C错误；
D．雾是空气中的水蒸气遇冷液化为液态的小水滴；故D正确．
6、B
【解析】
A、太阳能是一种新型的无污染的能源，太阳能是取之不尽的能源，可直接利用且对环境的污染小，前景广阔，故A正确；
B、氢弹是利用核聚变原理制造的核武器，氢弹的杀伤破坏因素与原子弹相同，但威力比原子弹大得多，故B不正确；
C、半导体二极管具有单向导电性，即仅允许电流由一个方向通过元件，故C正确；
D、热量是热传递过程中内能变化的量度，功是能量转化的量度，故单位都是焦耳，故D正确。
7、B
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故选B．
8、D
【解析】
用吸管吸饮料的原理是：先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里，利用了大气压强；
A、行驶的汽车，车外的空气流速快、压强小，车内的空气流速小、压强大，向外的压强差就把窗帘压向窗外，故A不符合题意；
B、削平的铅柱压紧后能“吸”在一起，因为分子间有引力，与大气压无关，故B不符合题意；
C、干手搓开的新塑料袋“吸”在手上，因为摩擦起电后带静电，会吸引轻小物体，与大气压无关，故C不符合题意；
D、塑料吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了瓷砖上，此现象与大气压有关，故D符合题意．
9、C
【解析】
A．物体内能增大，可能是从外界吸收了热量，也有可能是外界对物体做功，故A错误；
B．汽油机在做功冲程中把内能转化为机械能，故B错误；
C．水沸腾过程中，温度不变，内能增加，故C正确；
D．锯条锯木板时，锯条的内能增加，木板的内能也增加，故D错误．
10、B
【解析】
“空中自行车”的下方悬挂着质量较大的配重，这样能降低重心，提高稳度；
A、公道杯是利用大气压来工作的，故A错误；
B、不倒翁就是利用降低重心的方法来提高稳度的，故B正确；
C、刷子小车在工作时，利用的电能转化为机械能，故C错误；
D、自制的甩干机利用的是离心力，故D错误．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
AB．在乙容器中，根据作用力和反作用力，容器(包括水和玻璃杯)施加给木块一个竖直向上的浮力F浮，木块会反过来施加给容器(包括水和玻璃杯)一个竖直向下的压力F压，而且F压=F浮；这个压力会通过容器传导给桌面．木块因为漂浮，所以F浮=G木=G排，所以，甲容器对于桌面的压力=G水+G杯，乙容器对桌面的压力=G′水+G排+G杯=G′水+G木+G杯，因为G水=G′水+G排，因此，甲容器对于桌面的压力等于乙容器对桌面的压力；同理甲容器对于桌面的压力等于丙容器对桌面的压力，故A正确，B错误；
C．木块漂浮在乙容器中，所以向乙容器中加入盐水，液体密度增大，木块仍然漂浮在液面上，那么木块受到的浮力等于木块的重力，木块的重力没变，所以木块受到的浮力不变，故C正确；
D．小球悬浮在丙容器中，所以球=水，所以如果向丙容器中加入酒精，则液体密度减小，所以小球将下沉，即小球受到的浮力变小，故D错误．综上分析，只有选项A正确．
12、BCD
【解析】
A．由图可知，乙处于静止状态，则乙受到绳的拉力等于其重力；这两个滑轮均为定滑轮，不能改变力的大小，且不计弹簧测力计及绳的重力，故绳对甲的拉力也等于乙的重力，即甲受到绳的拉力等于乙受到绳的拉力，故A错误；
B．乙静止，处于平衡状态，乙所受合力为零，所以乙受到的重力与拉力是一对平衡力，故B正确；
C．甲受到竖直向上的拉力、竖直向上的支持力和竖直向下的重力，这三个力是平衡力，所以支持力 ；支持力和压力是一对相互作用力，相互作用力的大小是相等的，所以甲对地面的压力为2N，故C正确；
D．乙由于自身的重力对弹簧测力计施加了一个向右的3N的拉力，弹簧测力计处于静止状态，弹簧测力计的示数等于挂钩一端受到的拉力，则测力计的示数等于3N，故D正确；
13、BC
【解析】
A．已知凸透镜的焦距为20厘米，物距大于2倍焦距，调节光屏可得到倒立、缩小的实像，故A错误；
B．根据过光心的光线传播方向不改变，由图可知，此时烛焰的像在光屏的偏下方，故B正确；
C．物体处在二倍焦距以外时，光屏上可得到倒立、缩小的实像，照相机是应用这个原理工作的，故C正确；
D．近视镜是凹透镜对光线有发散作用，将近视镜片放在蜡烛和凸透镜之间，使光线发散，像会聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜，故D错误．
三、填空题（本大题共5小题，共10分）
14、连通器 甲
【解析】
（1）水塔上端是开口的，放水时水龙头也是开口的，它们通过水管相连，所以是一个连通器；如茶壶、船闸等都属于连通器；
（2）因为液体压强随深度的增加而增大，甲处到液面最高处的相对高度大，即液体深度大，所以压强大，水流速度大．
15、等于 大于 大于
【解析】
当ef上下滑动时，ef没有切割磁感线，电路中没有感应电流，螺线管没有磁性，则弹簧秤示数将不变，等于原来软铁块重力G；当ef向左或向右滑动时，ef都切割磁感线，电路中都会产生感应电流，螺线管都有磁性，只是螺线管两端的极性不同。但由于弹簧测力计下挂的是软铁块，即其没有磁性。所以不论ef向左还是向右滑动，软铁块都会受到螺线管的吸引，使得则弹簧秤示数变大，即大于G。
16、0.03 串 2990
【解析】
（1）当通过的电流表的电流I大＝3mA＝3×10﹣3A时，电流表两端的最大电压：U大＝I大Rg＝3×10﹣3A×10Ω＝0.03V，即能测量最大电压值是0.03V；
（2）由题知，要串联电阻分担的电压：UR＝U﹣U大＝9V﹣0.03V＝8.97V，∵＝，∴R＝＝＝2990Ω。
17、48 3000
【解析】
由P=UI可得，电动机的额定电压：；
电动车行驶速度为v=18km/h=5m/s，时间t=10min=600s，由可得，电动车行驶的路程：s=vt=5m/s×600s=3000m。
18、2 10 0
【解析】
木块匀速运动时受到的摩擦力f和拉力F是一对平衡力，大小相等，则f=F=2N；拉力做功：W=Fs=2N×5m=10J；木块在水平方向上运动，在重力方向上没有移动距离，重力做功为0J。
四、计算题（本大题共3小题，共29分）
19、 (1) 55 Ω； (2) 3.36×105 J； (3) 800 W. (4) 93.3%.
【解析】
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1，如图1所示；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联，如图2所示；
由题知，U＝220V，P加热＝880W，电阻R1的阻值为：R1＝＝55Ω．（2）热水箱容量，即可装水的体积：V＝1L＝0.001m3，由ρ＝得饮水机内可装入水的质量；m＝ρV＝1×103kg/m3×0.001m3＝1kg；c水＝4.2×103J/（kg•℃），t＝100℃，t0＝20℃，水吸收的热量为：Q吸＝c水m（tt0）＝4.2×103J/（kg•℃）×1kg×（100℃20℃）＝3.36×105J．（3）每消耗1kW•h的电能，电能表的转盘就转过1200r，电能表的转盘转过120r消耗的电能为：W＝W•h＝0.1kW•h＝3.6×105J，而t＝7.5min＝450s，饮水机的实际功率为：P实际＝＝800W．（4）Q吸＝3.36×105J，消耗电能W＝3.6×105J，饮水机的热效率为：η＝×100%＝×100%93.3%．
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联；知道饮水机的额定电压和加热时的额定功率，可利用公式R＝计算出电阻R1的阻值．（2）知道热水箱的容量，可利用公式m＝ρV计算出水的质量，又知道水的比热容和温度变化，可利用热量公式Q吸＝cm（tt0）计算出水吸收的热量．（3）“1200r/kw•h”的意义为：每消耗1kw•h的电能，电能表的转盘就转过1200r，从而可以计算出电能表的转盘转过120r消耗的电能，又知道工作时间，可利用公式P＝计算出饮水机的实际功率．（4）已经计算出水吸收热量和饮水机消耗的电能，可利用公式η＝计算出饮水机的热效率．
20、10 m/s.
【解析】
∵，
∴灰太狼到达羊村的时间：
，
喜羊羊至少要用的速度是
21、 (1) 1N (2) 2.7×103kg/m3
【解析】
（1）∵在弹簧测力计下悬挂一个金属零件，示数是2.7N，当把零件浸没在水中时，弹簧测力计的示数是1.7N，
∴零件浸没在水中时收到的浮力为：
F浮=GF示=；
（2）∵该零件浸没时排开水的体积为：
V排===110-4m3，
∴该零件的体积为：
V=V排=110-4m3，
∵该零件的质量为：
m===0.27kg，
∵该金属零件的密度为：
===2.7103kg/m3.
五、作图题（本大题共2小题，共4分）
22、
【解析】
由题意可知，电吹风吹冷风时只有电动机工作，吹热风时电动机和电热丝共同工作，说明电动机和电热丝工作时互不影响即为并联；要求只能吹热风或吹冷风，不能只发热不吹风，说明一开关位于干路控制整个电路，另一开关位于电热丝支路控制该支路，作图如下：
23、
【解析】
首先辨别上面三根线地线、火线、零线．
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
故答案为
六、实验探究题（本大题共3小题，共15分）
24、蜡烛A 不变 没有直接观察光屏
【解析】
（1）在确定蜡烛A的像的位置时，眼睛应在蜡烛A一侧观察，在蜡烛B的一侧不能看到蜡烛A的像。
（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，此现象说明像与物体大小相等，平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小。所以将蜡烛A逐渐远离玻璃板，它的像不变。
（3）光屏只能承接实像，不能承接虚像，因此该同学应该直接观察光屏上有无像，而不是透过玻璃板去观察光屏。
（4）过镜面作出帽子顶点S的对称点S′，即为S在平面镜中的像，连接S′与小丑右边的眼睛，与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，O到右边眼睛的连线为反射光线，如图所示：
25、U型管中液面高度的变化 电阻 右 电流 左 控制变量法、转换法 电阻 煤油的比热容小，煤油是绝缘体 甲加热空气，空气比煤油受热膨胀程度更大，现象更明显；空气更安全
【解析】
(1)由图知，当空气温度升高时，空气膨胀，U形管中的液面会出现高度差，所以实验中用U型管中液面高度的变化反映密闭空气温度的变化。
(2)图甲两电阻串联，电流相等，而两个电阻不等，所以可探究电流产生的热量与电阻的关系；
通电一段时间后，根据可知，电流相等时，电阻越大，产生的热量越多，所以右侧容器中电阻产生的热量多。
(3)图乙两容器中的电阻相等，而通过的电流不相等，所以可探究电流产生的热量与电流的关系；
因为右侧容器的外面并联了一个电阻，具有分流作用，即左侧电阻通过的电流大；
根据可知，电阻相等，电流越大时，产生的热量越多，所以，左侧容器中电阻产生的热量多。
(4)该实验中用到的研究物理问题的方法：
分别控制电流和电阻相等，分两次实验进行探究，是控制变量法的应用；
用U形管液面的高度差来表示产生热量的多少，是转换法的应用；
(5) 图丙中，两个电阻串联，可以保证电流相等，两电阻的阻值不同，所以利用图丙装置也可探究电流通过导体时产生热量与电阻的关系；
烧瓶中用煤油而不用水有两个原因：
一是煤油的比热容小，吸收相同的热量时，温度升高更高，所以实验时用时短，实验现象更明显；
二是普通的水是导体，而煤油是绝缘体，所以用煤油而不用水。
(6)现在教材中用甲装置替代丙装置的演示，对比甲、丙装置，甲装置的优点有：
一是容器内的空气的质量小，空气的比热容也小，所以甲装置实验时，用时短，现象更明显；
二是灯油容易燃烧，而空气不会燃烧，所以甲装置相对更安全。
26、 反射光线与入射光线和法线在同一平面上 光路是可逆的 略
【解析】实验中，把纸板NOF向前折或向后折，在纸板上不能看到反射光，说明反射光已经不在纸板上了，而此时左右2个纸板也不在同一个平面了，由此说明：反射光线、入射光线和法线在同一平面内；一次实验具有很大的偶然性，为了得到反射角与入射角大小关系的普遍规律，应当改变入射角的大小进行多次实验；在图甲所示的实验中，如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，光路是可逆的。
热水箱容量
1L
额定电压
220V
加热时额定功率
880W
