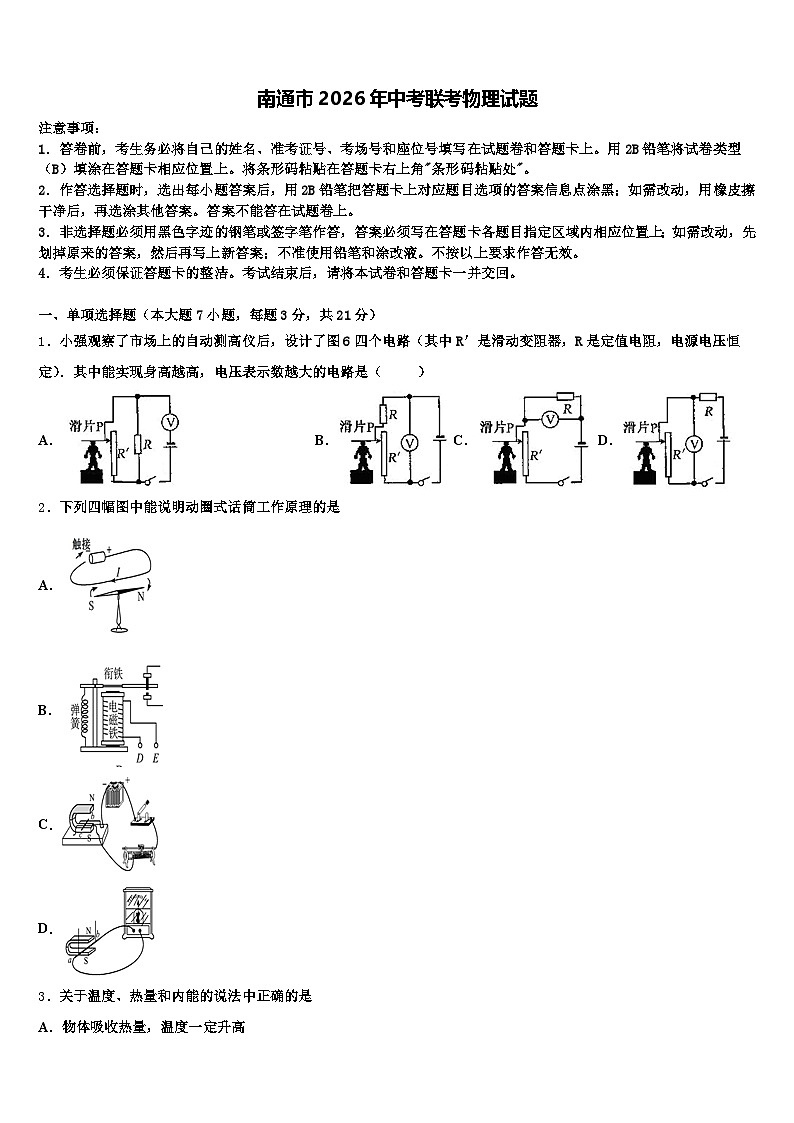

南通市2026年中考联考物理试题（含答案解析）

这是一份南通市2026年中考联考物理试题（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．小强观察了市场上的自动测高仪后，设计了图6四个电路（其中R＇是滑动变阻器，R是定值电阻，电源电压恒定）．其中能实现身高越高，电压表示数越大的电路是（ ）
A．B．C．D．
2．下列四幅图中能说明动圈式话筒工作原理的是
A．
B．
C．
D．

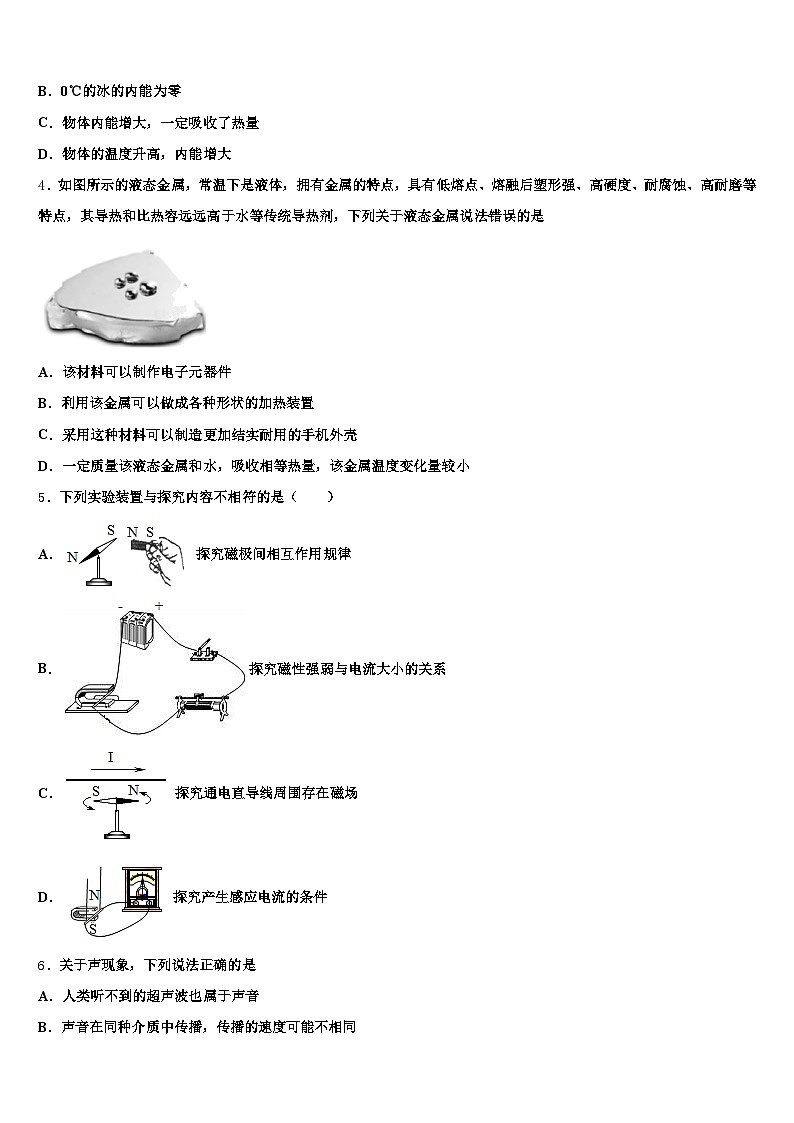

3．关于温度、热量和内能的说法中正确的是
A．物体吸收热量，温度一定升高
B．0℃的冰的内能为零
C．物体内能增大，一定吸收了热量
D．物体的温度升高，内能增大
4．如图所示的液态金属，常温下是液体，拥有金属的特点，具有低熔点、熔融后塑形强、高硬度、耐腐蚀、高耐磨等特点，其导热和比热容远远高于水等传统导热剂，下列关于液态金属说法错误的是
A．该材料可以制作电子元器件
B．利用该金属可以做成各种形状的加热装置
C．采用这种材料可以制造更加结实耐用的手机外壳
D．一定质量该液态金属和水，吸收相等热量，该金属温度变化量较小
5．下列实验装置与探究内容不相符的是（ ）
A．探究磁极间相互作用规律
B．探究磁性强弱与电流大小的关系
C．探究通电直导线周围存在磁场
D．探究产生感应电流的条件
6．关于声现象，下列说法正确的是
A．人类听不到的超声波也属于声音
B．声音在同种介质中传播，传播的速度可能不相同

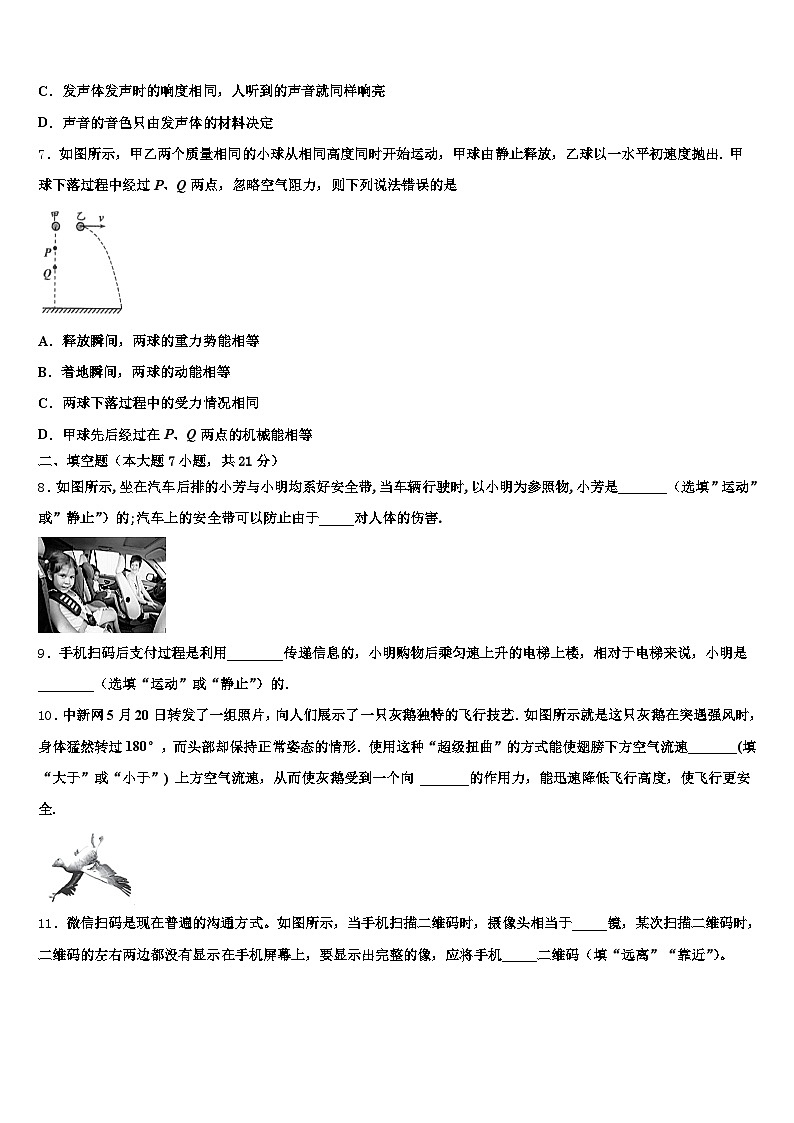

C．发声体发声时的响度相同，人听到的声音就同样响亮
D．声音的音色只由发声体的材料决定
7．如图所示，甲乙两个质量相同的小球从相同高度同时开始运动，甲球由静止释放，乙球以一水平初速度抛出. 甲球下落过程中经过P、Q两点，忽略空气阻力，则下列说法错误的是
A．释放瞬间，两球的重力势能相等
B．着地瞬间，两球的动能相等
C．两球下落过程中的受力情况相同
D．甲球先后经过在P、Q两点的机械能相等
二、填空题（本大题7小题，共21分）
8．如图所示,坐在汽车后排的小芳与小明均系好安全带,当车辆行驶时,以小明为参照物,小芳是_______（选填”运动”或”静止”）的;汽车上的安全带可以防止由于_____对人体的伤害.
9．手机扫码后支付过程是利用________传递信息的，小明购物后乘匀速上升的电梯上楼，相对于电梯来说，小明是________（选填“运动”或“静止”）的．
10．中新网5月20日转发了一组照片，向人们展示了一只灰鹅独特的飞行技艺．如图所示就是这只灰鹅在突遇强风时，身体猛然转过180°，而头部却保持正常姿态的情形．使用这种“超级扭曲”的方式能使翅膀下方空气流速_______(填“大于”或“小于”) 上方空气流速，从而使灰鹅受到一个向 _______的作用力，能迅速降低飞行高度，使飞行更安全.
11．微信扫码是现在普遍的沟通方式。如图所示，当手机扫描二维码时，摄像头相当于_____镜，某次扫描二维码时，二维码的左右两边都没有显示在手机屏幕上，要显示出完整的像，应将手机_____二维码（填“远离”“靠近”）。
12．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2处应接入开关和电灯，则开关应装在________方框处（选填“1”或“2”）．安装完毕后，闭合开关，电灯不亮，且电路中其它用电器都停止工作；用测电笔分别测试点时，测电笔的氖管都发光，则电路的故障可能为______________．
13．王伟是一名无人机爱好者，如图所示是他通过遥控手柄操控无人机进行高空摄影，手柄和无人机是通过_________来相互联系的，无人机在上升过程中是将电能转化成________能。
14．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框_____中，图中三孔插座的插孔______（选填“a”、“b”或“c”）应与零线相连．
三、作图题（共7分）
15．如图所示，四轮驱动的玩具小车沿斜面向上匀速运动，作出小车所受支持力和摩擦力的示意图。
（________）
16．如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极．（电源正极用“+”，负极用“﹣”表示）
17．请你在方框内完成病房呼叫电路的设计，设计要求：共有两张病床，当某病床呼叫时对应的信号灯亮，同时电铃响．提供器材：电池组，小灯泡两个（L1 、L2），开关三个，电铃一个，导线若干．
四、实验题（本大题共5小题，共20分）
18．如图所示，是“探究水沸腾时温度变化特点”的实验装置及实验现象。
在图甲装置中，存在的错误是：___________。烧杯的纸盖上有一个小孔，若将这个小孔堵住，水的沸点将___________(选填“升高”“降低”或“不变”)。如图乙是某时刻温度计的示数，此时的水温是___________℃。
19．创新小组的同学们在学习“认识凸透镜”时，将一个凸透镜放在距物理书远近不同位置，惊奇地发现在从凸透镜中分别看到正立放大的像和倒立缩小的像，如图甲所示。于是，同学们决定探究“凸透镜成像的规律”
（1）由甲图可知，凸透镜成像情况可能与_____有关。
（2）小明同学选用一个焦距f为10cm的凸透镜进行实验。如图乙是他第一次进行实验时出现的现象。请你指出小明同学操作中存在的问题是_____。
（3）在解决了上述问题后，小明同学改变蜡烛的位置进行多次实验，并将收集的证据填入表格。
①由小明同学在实验中收集了多组证据，分析起来感觉很麻烦。针对表中数据的分析处理，请提出你的建议是_____。
②请你根据表中信息，归纳结论______。
（4）实验后，小明又选择不同焦距的凸透镜，又重复上述操作，发现凸透镜成像情况其实是由_____决定的。
20．为了比较甲、乙两种液体的吸热能力，做了如图所示的实验并把实验数据记录如下表：

（1）在相同的烧杯中，分别装入初温和质量相同的两种液体，选用两个相同热源加热的目的是：使甲、乙液体在相同时间内_____。（不计热量损失）
（2）加热过程中，上下缓慢地提拉搅拌器，目的是_____。
（3）分析上表中的实验数据可知_____液体的吸热能力强。
（4）停止加热后，_____液体温度下降得快。
（5）停止加热后，乙液体温度降低20℃，可以放出热量_____J（c＝2.1×103J/（kg•℃）。
21．图甲是“探究通电螺线管外围的磁场分布”的实验装置．
（1）为了使通电螺线管的磁场______，可以在螺线管中插入一根铁棒．
（2）闭合开关，小磁针A静止后的指向如图甲所示，小磁针的左端为______极．在通电螺线管四周不同位置摆放多枚小磁针后，我们会发观通电螺线管外部的磁场与______磁体的磁场相似．
（3）如图乙所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是______．
22．要上物理实验课了，作为物理可代表的小明去帮实验老师准备实验器材，他刚将两个条形磁体放在实验桌上，就听到老师说：“重新换两个磁体吧，那两只我昨天检查了，已经消磁了，需重新充磁后才能用。”小明陷入了沉思，老师是如何判断消磁的？请你选择合适的器材，帮他设计实验方案，判断磁体是否有磁性。实验器材。实验步骤。
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．
(1)电源电压
(2)将滑片移到B端，三个开关都闭合， 1min内电路消耗的电能是多少？
(3)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
24．小明家新买来一台容积为80L的天然气热水器．小明学习了热效率的知识后，尝试估测该热水器的热效率，他把“进水量”设置为40L，“出水温度”设置为40℃后，开始加热．当水温达到40℃时，自动停止加热．已知当时自来水的温度是20℃，加热前天然气表的示数为129.96m1，停止加热后变为110.06m1，天然气的热值q天然气＝4.2×107J/m1，水的比热容c水＝4.2×101J/（kg•℃），1L＝1.0﹣1m1．求：
（1）水箱中水的质量；
（2）水箱中水吸收的热量：
（1）该热水器的热效率
六、综合能力题（本大题共3小题，共18分）
25．如图为某家用电热水器的电路图，R1为发热板，当热水器处于加热状态时，水迅速被加热；达到预定温度后，S自动切换到另一挡，处于保温状态．已知R1＝100Ω，饮水机加热时的功率是保温时的功率的4倍，电热水器正常工作时：
（1）用公式分析，当S分别接a和b时，哪种情况为加热状态？哪种情况为保温状态？
（2）求R2的阻值．
（3）当S接b时，求电阻R2在6min内消耗的电能．
26．如图所示，是某种“电子测重仪”的原理图．其中电源两端电压U恒为3V，A为托盘，P为金属滑片且固定在托盘下的弹簧上，并能随弹簧上下滑动．开关S闭合，当托盘中不放物体时，P位于R的最上端，R0的电功率为P1；当称量物体质量达到最大值时，滑片P位于R的最下端，R0的电功率为P2，且P1︰P2=1︰1．求：电子测重仪正常工作过程中，电压表示数的范围．（请画出相关电路的等效电路图．）
27．生活处处有物理，留心观察皆学问．小明观察到汽车应用了大量物理知识．
汽车的倒车雷达在使用过程中是通过___来传递信息的，它在真空中的传播速度是____．汽车尾部的导流板做成上平下凸的形状（如图)，行驶时气流对导流板上面的压强___（大于/等于/小于)对导流板下面的压强．冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的____方（上/下），空气受热后空气分子的运动将____．车内空气对流加快，为了便于将发动机的热量传递，供暖介质应具有___的性质．某汽车在平直公路上以108km/h的速度匀速行驶，输出功率是90kW，则车受到的阻力是____N，使汽车前进的牵引力的施力物体是____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A图，电压表串联在电路在，不符合作用要求；
B图，电压表测量电源电压，身高变化时，示数不变；
CD图，电压表与滑动变阻器并联时，即测量滑动变阻器的电压，如图当身高越高时，滑动变阻器接入电路电阻变大，根据串联电路的电压与电阻成正比可知，滑动变阻器两端的电压变大，即身高越高时，电压表示数越大，而C图相反，身高变大时，电压表示数减小，故D正确，C错误；
故选D．
2、D
【解析】
动圈式话筒是将声信号转换为电信号的设备，其工作原理是电磁感应现象。
A. 通电导线周围存在磁场，是电流的磁效应，与动圈式话筒的工作原理不同，故A错误；
B. 电磁铁利用的是电流的磁效应，与动圈式话筒的工作原理不同，故B错误。
C. 通电导线在磁场中受力而运动，与动圈式话筒的工作原理不同，故C错误。
D.闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，与动圈式话筒的工作原理相同。故D正确；
3、D
【解析】
A、若吸收热量的物体正好是处于熔化状态的晶体或正在沸腾的液体,则其吸收了热量,温度就不变;其他情况下物体吸收热量温度升高。因此不能确定物体吸收热量温度是否一定升高。故A错误。
B、因为一切物体的分子都在不停的做无规则运动,所以一切物体都具有内能,0℃的冰的内能不为零,故B错误。
C、物体内能增大，可能是吸收了热量，也可能是对他做了功。故C错误。
D、同一物体分子个数是一定的,当温度升高时,分子的热运动越剧烈,则分子的动能就越大,从而物体的内能增加。故D正确。
4、B
【解析】
A、该材料拥有金属的特点，有较好的导电性，可以制作电子元器件，故A正确，不符合题意；
B、该金属的熔点低，故低熔点不能做成各种形状的加热装置，故B错误，符合题意；
C、该金属高硬度，故可以制造更加结实耐用的手机外壳，故C正确，不符合题意；
D、该金属比热容大于水的比热容，故吸收相等热量，该金属温度变化量较小，故D正确，不符合题意。
5、B
【解析】
A．据小磁针偏转的情况可以判断磁极间的作用规律，故不符合题意；
B．该实验是探究电磁铁磁性的强弱与线圈的匝数的关系，即电流一定时，匝数多的磁性强，故错误，但符合题意；
C．据奥斯特实验可知，通电导线周围存在着磁场，故不符合题意；
D．此时是闭合电路，且导体做切割磁感线运动，故能产生电流，故不符合题意．
故选B．
6、A
【解析】
A、超声波是频率大于20000Hz的声音，超出人耳的听觉频率范围，故A正确；
B、声音在同种介质中温度不同，传播速度不同，温度越高，速度越快，故B错误；
C、人听到声音是否响亮跟发声体发声时的响度、距离发声体的远近有关，如果人和发声体的距离不同，响度相同，人听到的声音响亮程度不同，故C错误；
D、音色跟发声体的材料和结构有关，故D错误．
7、B
【解析】
A、释放瞬间，两球所处高度相同，质量相同，所以两球的重力势能相等，故A正确，不符合题意；
B、忽略空气阻力，两球在下落过程中机械能都是守恒的；两球一开始的重力势能相等，但乙球具有一定的水平速度，因此还具有一定的动能，所以乙球的机械能更大，最终着地瞬间的动能也较大，故B错误，符合题意；
C、不计空气阻力，两球在空中只受重力的作用，因此，两球下落过程中的受力情况相同，故C正确，不符合题意；
D、不计空气阻力，甲球的机械能守恒，因此，甲球先后经过在P、Q两点的机械能相等，故D正确，不符合题意．
二、填空题（本大题7小题，共21分）
8、静止 惯性
【解析】
[1]以小明为参照物,小芳与小明之间没有发生位置的变化，所以是静止的。
[2]由于惯性，当汽车刹车时，人会继续向前运动，从而可能造成伤害，所以汽车上的安全带可以防止由于惯性对人体的伤害。
9、电磁波静止
【解析】
手机扫码支付是利用电磁波来传递信息；
小明乘匀速上升的电梯上楼，以电梯为参照物，小明与电梯的位置没有改变，因此相对于电梯小明是静止的．
10、大于 下
【解析】
利用流体压强与流速的关系解答．
如图显示的就是这只灰鹅在突遇强风时，身体猛然转过180°，而头部却保持正常姿态的情形．使用这种“超级扭曲”的方式能使翅膀下方空气流速大于上方空气流速，由于流速越大，压强越小，所以使灰鹅受到一个向下的作用力，能迅速降低飞行高度，使飞行更安全．
点睛：重点是流体压强与流速关系的应用，牢记流速大的地方压强小的规律，中考中也是常出现的题目类型，要能用此特点解释生活中的相关现象．
11、凸透 远离
【解析】
手机摄像头相当于凸透镜，是利用物体在2倍焦距以外，成倒立缩小实像的原理制成的；
扫描二维码时，二维码的左右两边都没有显示在手机屏幕上，说明像太大了，要让像变小一些，凸透镜成实像时，物远像近像变小，所以应增大物距，应将手机远离二维码。
12、2 零线断路
【解析】
为了用电的安全，开关应接在火线与电灯之间，因此开关应接在2虚线框中；
闭合开关，灯不亮，可能是电路开路或短路；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，保险丝没有烧断，不会是短路；只能是断路，由于火线上有电，说明火线没有断路，只能是零线断路．
13、电磁波 机械
【解析】
电磁波能够传递信息，无线通信都是利用电磁波传递信息的，手柄和无人机是通过电磁波来相互联系的；无人机在上升过程中，消耗了电能，获得了机械能，是将电能转化成机械能。
14、B a
【解析】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B处；三孔插座的正确接法：左零右火，中间接地线可知，a应与零线相连，c应与火线相连，b与地线相连．
三、作图题（共7分）
15、
【解析】
过重心做竖直向下的力即重力；摩擦阻力方向与物体运动方向相反(沿斜面向下)、作用点在重心。如图所示：
16、如下图所示
【解析】
试题分析：已知开关闭合后，发现弹簧缩短，根据磁极间的相互作用，异名磁极相互吸引，则螺线管上端为S极，下端为S极，由右手螺旋定则可得，电流由右侧流入，故电源右侧为负极，左侧为正极；由磁极间的相互作用可知小磁针的上端为S极，下端为N极，如上图所示。
【考点定位】通电螺线管的极性和电流方向的判断
17、
【解析】
试题分析：两个病房的指示灯并联连接，开关控制对应病床的指示灯，电铃连接在干路中．
解：由题意可知两灯互不影响，独立工作，故是并联，电铃接到干路上，三只开关分别在干路和两个支路当，电路图如图所示：
四、实验题（本大题共5小题，共20分）
18、温度计的玻璃泡碰到了烧杯壁 升高 95
【解析】
(1) 观察甲图可知，图中有的错误是温度计玻璃泡碰到了烧杯壁；堵住小孔后，烧杯中的水蒸气越来越多，烧杯内的气压越来越大，水的沸点也将升高；
(2)温度计的示数为95℃
19、物体到凸透镜的距离 烛焰、透镜和光屏的中心不在同一高度上 将数据按像的性质进行分类，分析成同种性质的像时，物距与凸透镜焦距的关系
焦距与物距的关系
【解析】
（1）甲图，看近处的物体时，做为放大镜使用，此时成正立、放大的虚像。乙图，当看远处的物体时，此时成物体倒立、缩小的实像。甲乙两图物体到凸透镜的距离不同，所以可以看出凸透镜成像的大小可能与物体到凸透镜的距离有关。
（2）小明同学选用一个焦距f为10cm的凸透镜进行实验。如图乙是他第一次进行实验时出现的现象。请你指出小明同学操作中存在的问题是烛焰、透镜和光屏的中心不在同一高度上；
（3）①由小明同学在实验中收集了多组证据，分析起来感觉很麻烦。针对表中数据的分析处理，建议是将数据按像的性质进行分类，分析成同种性质的像时，物距与凸透镜焦距的关系；
②归纳凸透镜规律的结论如下表：
（4）实验后，小明又选择不同焦距的凸透镜，又重复上述操作，发现凸透镜成像情况其实是由焦距与物距的关系决定的。
20、吸收的热量相同 使液体均匀受热 甲 乙 8.4×103
【解析】
（1）用相同的电加热器加热，在相同的时间内，两种液体吸收的热量是相同的；
（2）为了使液体均匀受热，加热时，上下缓慢地提拉搅拌器；
（3）甲、乙两种液体的温度都升高10℃时，甲用时110s，乙用时85s，这说明在升高相同温度时，甲吸收的热量大于乙吸收的热量，故甲的吸热能力强；
（4）甲的吸热能力强，即c甲＞c乙，质量相同的甲和乙，停止加热后，放出相同热量，乙的比热容小于甲的比热容，由Q＝cmΔt可知，乙降温快；
（5）乙液体温度降低20℃放出热量的热量：Q＝cmΔt＝2.1×103J/（kg•℃）×0.2kg×20℃＝8.4×103J。
21、加强 S 条形 电磁感应
【解析】
（1）通电螺线管磁性的强弱与电流的大小、线圈的匝数及是否有铁芯插入有关，所以为了使通电螺线管的磁场增强，可以在螺线管中插入一根铁棒；
（2）根据图示的线圈绕向可知，螺线管外侧电流的方向是从下到上，利用安培定则可知通电螺线管左侧为N极、右侧为S极；由于异名磁极相互吸引，所以当小磁针自由静止时，小磁针的左端为S极，右端为N极；通电螺线管的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（3）装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动切割磁感线，会产生感应电流，引起灯泡发光，其工作原理是电磁感应现象．
22、见解析。
【解析】
方法一，
(1)实验器材：待检测是否有磁性的磁棒、铁钉。
(2)实验步骤：用磁棒靠近铁钉，根据磁棒是否吸引铁、钴、镍等物质判断，如果吸引，磁棒具有磁性，否则没有磁性。
方法二，
(1)实验器材：待检测是否有磁性的磁棒、细线。
(2)实验步骤：将磁棒悬挂起来，使其能在水平面内自由转动，如果静止时总是一端指南，另一端指北，则磁棒具有磁性；如果静止时会指向各个方向，则没有磁性。
方法三，
(1)实验器材：待检测是否有磁性的磁棒、小磁针。
(2)实验步骤：用磁棒的一端靠近小磁针两端时，如果小磁针有一端和磁棒相互排斥，则磁棒有磁性；如果小磁针有两端都和磁棒吸引，则没有磁性。
五、计算题（本大题共2小题，共13分）
23、（1）12V；（2）432J；（3）0.9W
【解析】
（1）由电路图知道，当断开S2，闭合S和S1，滑片P移到B端时，电路为灯泡的简单电路，此时灯泡刚好正常发光，所以，电源电压等于小灯泡的额定电压，即U=UL额=12V；
（2）将滑片P移到B端，三个开关都闭合，灯泡L和R1 并联，由于并联电路中各支路两端的电压等于电源电压，所以此时灯泡仍然正常发光，即PL =6W，
所以，lmin内电路消耗的电能是：W=WL +WR =PL t+t=6W×1×60s+×60s=360J+72J=432J；
（2）断开S1，闭合S和S2，R1 与滑动变阻器R2 串联，电压表测变阻器两端的电压，电压表的量程选用“0～3V”，当电压表示数最大为3V时，由串联分压规律知道，滑动变阻器接入电阻值最大，又因为串联电路电流处处相等，所以由欧姆定律知道， ，即 ，由此解得变阻器接入电路的最大阻值是：R2 =40Ω；所以，电路中的最小电流是：Imin =
所以电路消耗的最小功率是：Pmin =UImin =12V×0.075A=0.9W．
24、（1）40kg；（2）1.16×106J；（1）80%．
【解析】
（1）知道水的体积，利用的变形公式求水的质量；
（2）利用求水箱中水吸收的热量；
（1）根据燃气表前后读数差求出使用天然气的体积，利用求天然气完全燃烧释放的热量；该热水器的热效率等于水吸收的热量与天然气完全燃烧释放的热量之比．
【详解】
（1）把“进水量”设置为40L，则水箱中水的体积：，由得水箱中水的质量：；
（2）由题意可得，水吸收的热量： ；
（1）使用天然气的体积：，
天然气完全燃烧释放的热量：，
该热水器的热效率：．
六、综合能力题（本大题共3小题，共18分）
25、（1）保温状态；（2）100Ω；（3）43560J．
【解析】
（1）由电路图可知，开关S接a时电路为R1的简单电路，开关接b时电路为R1、R2串联，
因串联电路中的总电阻等于各分电阻之和，且电源的电压不变，
所以，开关S接a时电路的总电阻最小，电路中的电流最大，由P＝UI＝I2R可知，R1的电功率最大，电热水器处于加热状态；
同理可知，开关接b时电路的总电阻最大，电路的电流最小，R1的电功率最小，电热水器处于保温状态；
（2）开关S接a时，电路为R1的简单电路，热水器处于加热状态，
则电热水器的加热功率：；
因饮水机加热时的功率是保温时的功率的4倍，所以保温时R1的功率：，因串联电路中各处的电流相等，所以，由P＝UI＝I2R可得，保温时电路中的电流：，由可得，此时电路的总电阻：，因串联电路中总电阻等于各分电阻之和，所以，R2的阻值：
R2＝R总﹣R1＝200Ω﹣100Ω＝100Ω；
（3）当S接b时，电热水器处于保温状态，则电阻R2在6min内消耗的电能：
W2＝I2R2t＝（1.1A）2×100Ω×6×60s＝43560J．
答：（1）开关S接a时，电路为R1的简单电路，电路的总电阻最小，电路的电流最大，由P＝UI＝I2R可知，R1的电功率最大，电热水器处于加入状态；开关接b时电路的总电阻最大，电路的电流最小，R1的电功率最小，电热水器处于保温状态；
（2）R2的阻值为100Ω；
（3）当S接b时，电阻R2在6min内消耗的电能为43560J．
26、电压表示数的范围1V～3V；当开关S闭合，等效电路如图甲；当开关S闭合，等效电路如图乙：．
【解析】
试题分析：当开关S闭合，托盘中不放物体时，等效电路如图甲所示；当开关S闭合，称量物体质量达到最大值时，等效电路如图乙所示．
（1）因为 R0不变，根据可得：，所以；
已知：U＝3V，所以，因此，电压表示数的范围为：1V～3V
考点：电路的综合分析与计算
27、超声波 1 大于 上方 加快 比热容较大 3111N 地面
【解析】
(1) 倒车雷达利用反射的超声波来区分障碍物的距离，真空不能传声，超声波在真空中的传播速度是1．
(2)汽车尾部的导流板做成上平下凸的形状，导流板上方的空气流速小压强大，下方的空气流速大压强小，产生一个向下的压强差，可以增加轿车对地面的压力，提高车轮的抓地性能．
(3)冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的上方，对空气进行加热时，空气受热分子运动加快，体积膨胀，密度减小，故热空气会上升，冷空气会下降，所以想要对整个车内的空气加热，将热空气吹向下方；
因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以供暖中用水做传热介质．
(4)汽车的速度v=118km/h=31m/s，由P=Fv可得：
拉力F== =3111N，
因为汽车做匀速直线运动，所以所受阻力和拉力相等，即f=F=3111N．
因为汽车驱动轮在前，匀速行驶时，前轮相对地面有向后运动的趋势，则地面给前轮一个水平向前的摩擦，这个摩擦力驱动汽车向前运动，故使汽车前进的牵引力的施力物体是地面．
实验
次数
物距
u/cm
像距
v/cm
像的性质
正立/倒立
放大/缩小
实像/虚像
1
16
30
倒立
放大
实像
2
8
正立
放大
虚像
3
14
35
倒立
放大
实像
4
30
16
倒立
缩小
实像
5
40
12
倒立
缩小
实像
6
6
正立
放大
虚像
7
4
正立
放大
虚像
8
35
14
倒立
缩小
实像
9
18
26
倒立
放大
实像
物质种类
质量/g
温度升高10℃所需时间/s
温度升高20℃所需时间/s
温度升高30℃所需时间/s
甲
200
110
225
342
乙
200
85
179
270
物距u
同侧、异侧
倒立、正立
放大、缩小
实像、虚像
像距v
u＞2f
u＝2f
f＜u＜2f
u＜f
物距u
同侧、异侧
倒立、正立
放大、缩小
实像、虚像
像距v
u＞2f
u＝2f
f＜u＜2f
u＜f
