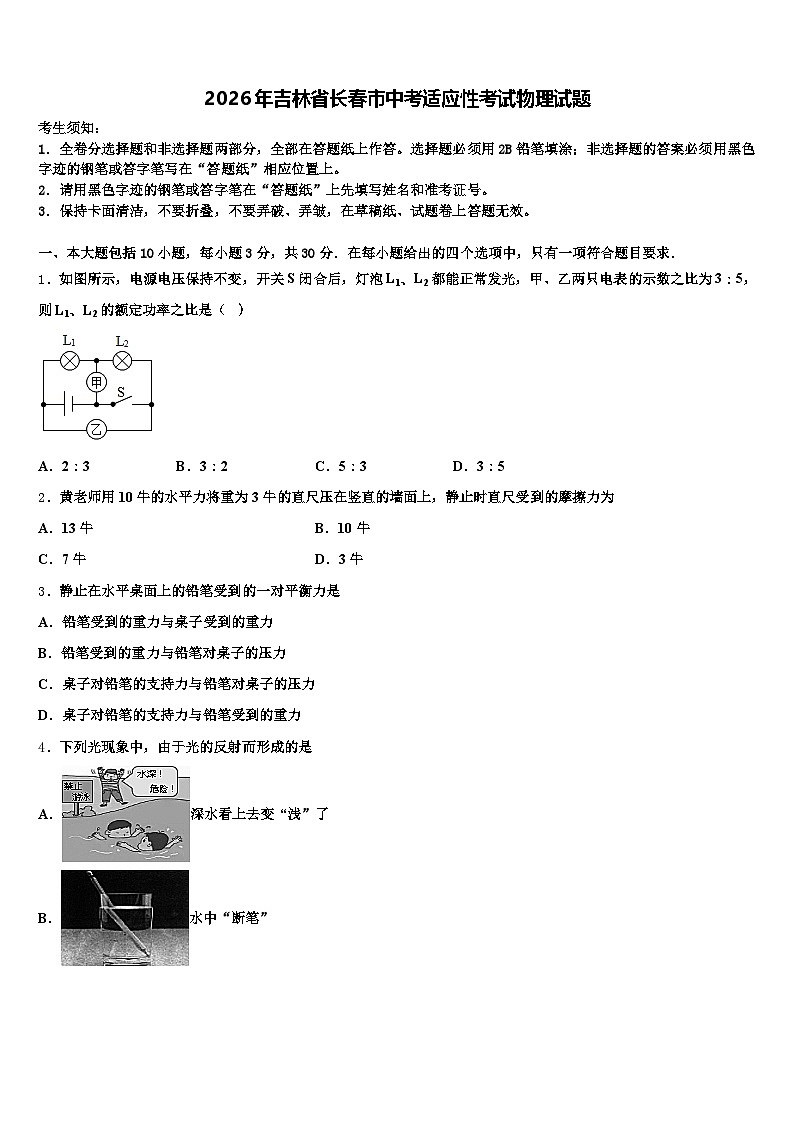

2026年吉林省长春市中考适应性考试物理试题（含答案解析）

这是一份2026年吉林省长春市中考适应性考试物理试题（含答案解析），共16页。试卷主要包含了下列数据，最接近实际情况的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（ ）
A．2：3B．3：2C．5：3D．3：5
2．黄老师用10牛的水平力将重为3牛的直尺压在竖直的墙面上，静止时直尺受到的摩擦力为
A．13牛B．10牛
C．7牛D．3牛
3．静止在水平桌面上的铅笔受到的一对平衡力是
A．铅笔受到的重力与桌子受到的重力
B．铅笔受到的重力与铅笔对桌子的压力
C．桌子对铅笔的支持力与铅笔对桌子的压力
D．桌子对铅笔的支持力与铅笔受到的重力

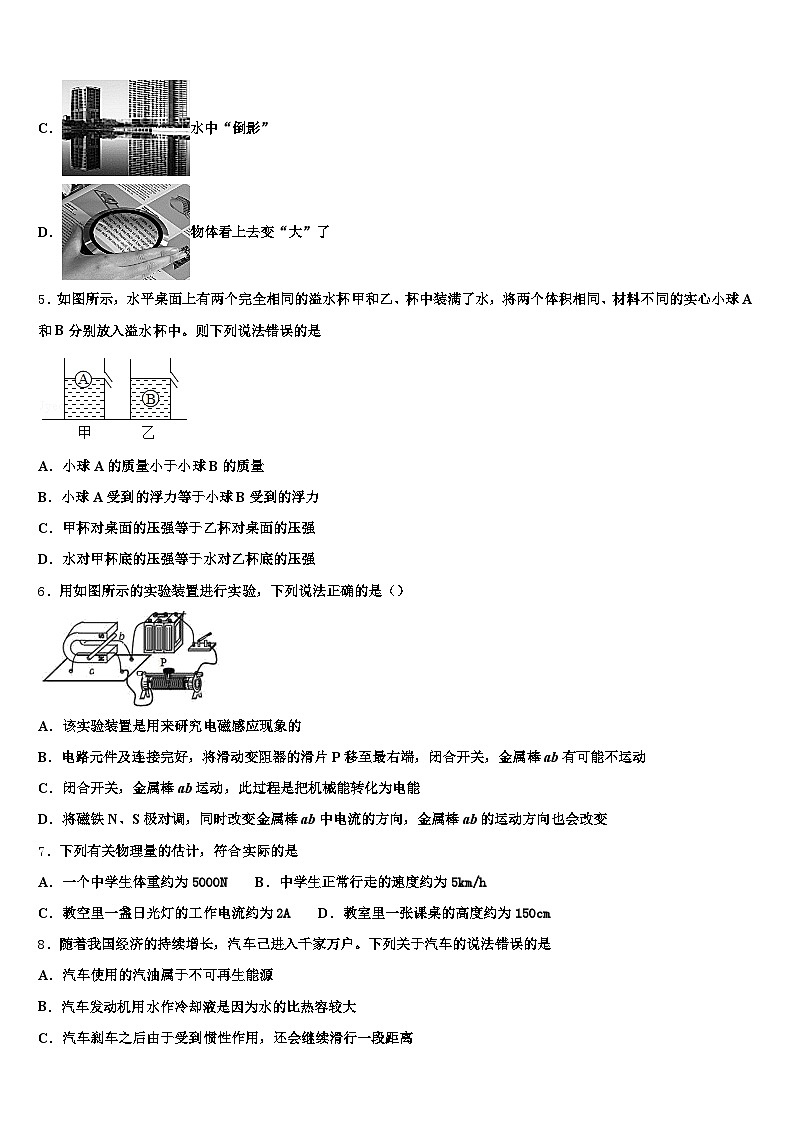

4．下列光现象中，由于光的反射而形成的是
A．深水看上去变 “浅”了
B．水中“断笔”
C．水中“倒影”
D．物体看上去变“大”了
5．如图所示，水平桌面上有两个完全相同的溢水杯甲和乙、杯中装满了水，将两个体积相同、材料不同的实心小球A和B分别放入溢水杯中。则下列说法错误的是
A．小球A的质量小于小球B的质量
B．小球A受到的浮力等于小球B受到的浮力
C．甲杯对桌面的压强等于乙杯对桌面的压强
D．水对甲杯底的压强等于水对乙杯底的压强
6．用如图所示的实验装置进行实验，下列说法正确的是（）
A．该实验装置是用来研究电磁感应现象的
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，金属棒ab有可能不运动
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变
7．下列有关物理量的估计，符合实际的是
A．一个中学生体重约为5000N B．中学生正常行走的速度约为5km/h
C．教空里一盏日光灯的工作电流约为2A D．教室里一张课桌的高度约为150cm
8．随着我国经济的持续增长，汽车己进入千家万户。下列关于汽车的说法错误的是
A．汽车使用的汽油属于不可再生能源
B．汽车发动机用水作冷却液是因为水的比热容较大
C．汽车刹车之后由于受到惯性作用，还会继续滑行一段距离

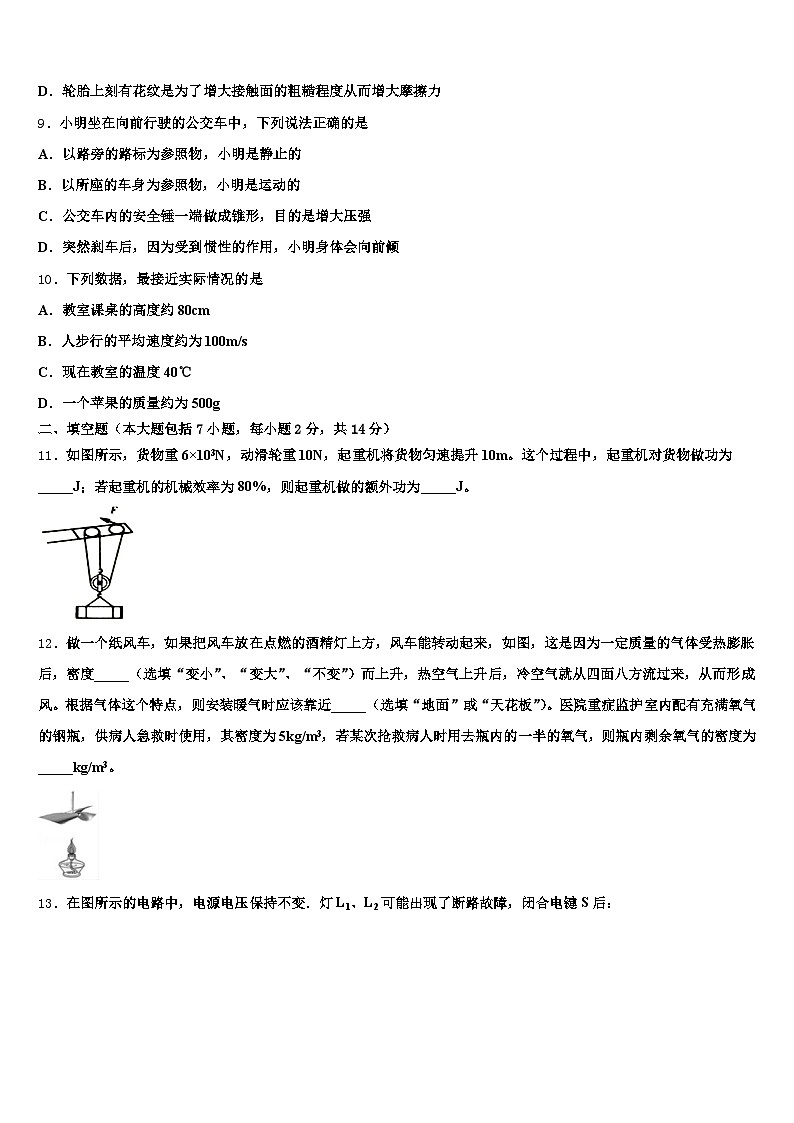

D．轮胎上刻有花纹是为了增大接触面的粗糙程度从而增大摩擦力
9．小明坐在向前行驶的公交车中，下列说法正确的是
A．以路旁的路标为参照物，小明是静止的
B．以所座的车身为参照物，小明是运动的
C．公交车内的安全锤一端做成锥形，目的是增大压强
D．突然刹车后，因为受到惯性的作用，小明身体会向前倾
10．下列数据，最接近实际情况的是
A．教室课桌的高度约80cm
B．人步行的平均速度约为100m/s
C．现在教室的温度40℃
D．一个苹果的质量约为500g
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图所示，货物重6×103N，动滑轮重10N，起重机将货物匀速提升10m。这个过程中，起重机对货物做功为_____J；若起重机的机械效率为80%，则起重机做的额外功为_____J。
12．做一个纸风车，如果把风车放在点燃的酒精灯上方，风车能转动起来，如图，这是因为一定质量的气体受热膨胀后，密度_____（选填“变小”、“变大”、“不变”）而上升，热空气上升后，冷空气就从四面八方流过来，从而形成风。根据气体这个特点，则安装暖气时应该靠近_____（选填“地面”或“天花板”）。医院重症监护室内配有充满氧气的钢瓶，供病人急救时使用，其密度为5kg/m3，若某次抢救病人时用去瓶内的一半的氧气，则瓶内剩余氧气的密度为_____kg/m3。
13．在图所示的电路中，电源电压保持不变．灯L1、L2可能出现了断路故障，闭合电键S后：
① 若两灯均不发光，则三个电表中示数一定大于零的电表是______表．
② 若两灯中有一灯不发光，则三个电表中示数一定大于零的的电表是______表．
14．世界上真有绝对安全的通信吗？有，那就是量子通信，2016 年 8 月 16 日，我国在酒泉卫星发射中心用长征二号丁运载火箭成功将 世界首颗量子科学实验卫星墨子号发射升空，如图所示火箭使用的燃料主要是液态氢这是利用了氢燃料___________的特点，火箭发射升空时燃料燃烧的___________能转化为火箭的___________能．
15．国家“西气东输”工程正源源不断地向我市输送清洁能源﹣﹣天然气．天然气燃烧时，可以将___能转化为内能，已知天然气的热值为4×107J/m3，则每输送0.42m3的天然气，完全燃烧后就相当于向我市输送了___J的能量，如果这些热量全部被水吸收，能使100L的水升高___℃．（水的比热容为4.2×103J/kg•℃）
16．图甲是汽车自动测量油箱内油量的简易装置R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个有“0～0.6A“和“0～3A两个量程的电流表电源电压为12V且保持不变，R0＝10Ω．当长方体油箱中有55升汽油时油量表的指针满偏，此时R0两端的电压为6V；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数如图乙所示，此时报警电路（图中未画出）开始自动报警提醒司机尽快加油．油箱中汽油的体积V和变阻器接入电路的电阻R的关系如图丙所示．问：
（1）油箱装满汽油时，R0消耗的电功率_____；
（2）电流表量程选用_____档，变阻器R的总电阻______；
（3）当油量表的示数为0.4A时，油箱里还有多少升汽油________？
17．利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个凸透镜，二维码到摄像头的距离应满足_____的条件．
如图乙所示，蜡烛恰好在光屏上成清晰的像．将光屏移至刻度线10cm处，蜡烛向_____（远离/靠近）透镜方向移动，光屏上能再次成清晰的像．保持透镜位置不变，仅将蜡烛和光屏位置交换，光屏上可观察到倒立_____的实像．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．根据图中小磁针静止时的指向，请在图中标出螺线管的 S 极和电源的正极．
19．图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）．关箱盖时，它可看作一个杠杆，图乙是其简化图：O是支点，F2是液压杆作用在A点的阻力．请在图乙中画出：阻力臂l2；在B点关上后备箱盖的最小动力F1．
20．沈仔细同学做“测量小灯泡电功率”的实验，电源电压恒为，小灯泡上标有“”字样．请你完成下列内容：
（1）用笔画线代替导线，将图中的实物电路连接完整．
（____________）
（2）闭合开关前，应将滑动变阻器的滑片移到__________（选填“A”或“B”）端．
（3）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数．这个故障可能是灯泡__________（选填“断路”或“短路”）造成的．
（4）排除故障后继续实验，他进行了4次测量，并将有关数据及现象记录在表格中．
分析表中信息，可知小灯泡的额定功率为__________W ；还可得出的结论：小灯泡的实际电功率越__________，灯泡越亮．
21．某小组在做“探究水的沸腾实验”，实验装置如图所示
如图甲中A、B、C三种读温度计示数的方法正确的是_____（填“A”、“B”或“C”），此时温度如图乙所示为_____℃：图丙中表示水在沸腾时的现象是其中的_____（选填“左”或“右”）图．根据实验记录的数据，作出了水的温度随时间变化的图象，如图丁所示，由图象可知，在当时条件下，水的沸点是_____℃，说明此时的大气压_____（选填“大于”、“等于”或“小于”）1标准大气压．为了说明水沸腾过程中是否需要吸热，应_____，观察水是否继续沸腾．水沸腾时，杯口附近出现大量“白气”，“白气”是水蒸气遇冷_____（填物态变化名称）形成的．
22．在探究小灯泡亮度与实际功率的关系，小兰所在兴趣小组设计了如图甲所示的实验电路，标有2.5V字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有R1“10Ω 1A”和R2“20Ω 1A“。
请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向右移动时，灯泡变亮）。为了完成实验，你认为应该选用的滑动变阻器是_____（选填“R1”或“R2“）。小兰正确连接电路后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你以认为造成这一现象的原因可能是_____：（选填字母）
A电流表断路 B小灯泡短路 C小灯泡灯丝断了 D滑动变阻器短路排除故障后，当滑动变阻器的滑片移动到某一位置时，某同学从0﹣15V量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应如何操作_____，直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．某自动豆浆机的铭牌如下表，其工作时电热管加热与电动机打浆过程交替进行．
（1）加热管正常工作40s要消耗多少J的电能．若不计热量损失，这些电能可使1kg豆浆温度升高多少℃．豆浆的比热容为4×103 J/（kg·℃）．豆浆机正常工作时，打好一次豆浆加热与打浆的时间之比为3:1，消耗的总电能为0.17kW·h，则打好一次豆浆共需多少小时．
24．小华参加体育中考的跳绳考试时，她在1min内连续跳了150次，获得跳绳项目的满分．已知小华的质量为45kg，每只鞋底与地面的接触面积为150cm2时，跳起时重心升高的平均高度为4cm．g取10N/kg．求：小华站在操场上等待时对地面的压强；小华跳一次所做的功；小华跳绳时的平均功率．
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
由电路图可知，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比：，因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，所以，由P=UI可得，两灯泡的额定功率之比：，故应选A．
2、D
【解析】
直尺紧帖在竖直的墙面上静止不动，直尺受到平衡力的作用；在竖直方向上，直尺受到的摩擦力和重力是一对平衡力，所以，直尺受到的摩擦力f=G=3N。
3、D
【解析】
A. 铅笔受到的重力与桌子受到的重力，二力的方向相同，大小不相等，作用在两个物体上，不是一对平衡力，故A错误。
B. 铅笔受到的重力与铅笔对桌面的压力，二力的方向相同、作用在两个物体上，不是一对平衡力，故B错误；
C. 铅笔对桌面的压力与桌面对铅笔的支持力，二力大小相等、方向相反、作用在同一条直线上，但作用在两个物体上，是一对相互作用力，故C错误；
D. 铅笔受到的重力与桌面对铅笔的支持力，二力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，是一对平衡力，故D正确；
4、C
【解析】
A．水看起来很浅，是由于光线通过水、空气进入人的眼睛时，光线的传播方向发生改变而形成的现象，属于光的折射现象，故A不符合题意；
B．水中的“断笔”是由于光从水中通过空气进入人的眼睛时，光线的传播方向发生改变而形成的虚像，属于光的折射现象，故B不符合题意；
C．平静的水面相当于平面镜，水中的倒影是平面镜成像现象，属于光的反射，故C符合题意；
D．凸透镜成像是根据光的折射原理制成的，而放大镜是凸透镜的一种应用，因此通过放大镜看到放大的物体，属于光的折射现象，故D不符合题意。
故选C。
5、B
【解析】
（1）根据A漂浮，B悬浮，可根据物体浮沉条件确定小球A和B的密度关系，又知小球A和B的体积关系，由m＝ρV分析它们的质量关系；
（2）漂浮和悬浮都有F浮＝G，由此分析两球的浮力关系；
（3）根据p＝ρgh判断水对甲杯底的压强与水对乙杯底的压强关系；根据分析两容器底受到水的压力关系；然后比较甲烧杯对桌面的压力与乙烧杯对桌面的压力的大小关系，再根据分析解答。
【详解】
由图知A漂浮，所以ρA＜ρ水；B悬浮，所以ρB＝ρ水，则ρA＜ρB。
A、ρA＜ρB，小球A和B的体积相同。由知，小球A的质量小于小球B的质量，故A正确；
B、漂浮和悬浮时，F浮＝G物，由于小球A的质量小于小球B的质量，故小球A的重力小于小球B的重力，所以小球A受到的浮力小于小球B受到的浮力，故B错误；
CD、由图可知，两杯水面高度相等，根据P＝ρgh知，水对甲杯底的压强等于水对乙杯底的压强；
两容器相同，则底面积相同，根据知两容器底受到水的压力相等，容器重力相同，容器对桌面的压力相同，根据知甲杯对桌面的压强等于乙杯对桌面的压强，故CD正确。
本题考查了浮沉条件、密度公式、压强公式的应用，综合性强，关键是用好浮沉条件，灵活运用公式进行判断。
6、B
【解析】
A．由图可知，该实验图中有电源，探究的是通电导体在磁场中受力运动的情况，故A错误；
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，此时滑动变阻器接入电路的电阻最大，根据欧姆定律可知，电路中的电流较小，产生的力较小，金属棒ab有可能不运动，故B正确；
C．通电导体在磁场运动时，电能转化为机械能，故C错误；
D．通电导体运动的方向与磁场的方向、电流的方向有关，将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向不变，故D错误．
7、B
【解析】一个中学生体重约为500N，故A不符合实际。
中学生正常行走的速度约为1.2m/s，合1.2×3.6km/h=4.32km/h，故B符合实际为答案。
如果教空里一盏日光灯的工作电流约为2A，则其电功率P=UI=220V×2A=440W，故C不符合实际。
教室里一张课桌的高度约为75cm，故D不符合实际。
8、C
【解析】
A、汽车使用的汽油是由石油加工而成，在短时间内无法从自然界得到补充，属于不可再生资源，故A正确；
B、.因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机常用水来做冷却剂，故B正确；
C、刹车后，汽车由于惯性还要继续滑行一段距离，惯性不是力，不能说受到惯性作用，故C错误；
D、轮胎表面有凹凸的花纹，可以在压力一定时，增大接触面的粗糙程度从而增大与路面的摩擦，防止打滑，故D正确。
9、C
【解析】
A、小明坐在向前行驶的公交车中，以路旁的路标为参照物，小明与路旁的路标的相对位置发生了变化，所以小明是运动的，故A错误；
B、以所座的车身为参照物，小明相对于所座的车身位置没有发生变化，小明是静止的，故B错误；
C、安全锤一端做成锥形，是在压力一定时，通过减小受力面积来增大压强，故C正确；
D、行驶中的公交车刹车时，站立的乘客由于惯性保持原来的运动状态，身体会前倾，但不能说成是受到惯性的作用，故D错误。
10、A
【解析】
A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右，故A正确；
B、人正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故B错误；
C、人的体温在37℃左右，教室中的温度不高于体温，所以不可能达到40℃，故C错误；
D、三个苹果的质量约500g，一个苹果的质量在150g左右，故D错误．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、6×104 1.5×104
【解析】
在提升货物的过程中，起重机对货物做功：W有用=Gh=6×103N×10m=6×104J，
总功：W总===7.5×104J，则额外功：W额外=W总-W有用=7.5×104J-6×104J=1.5×104J。
12、变小 地面 2.5
【解析】
点燃酒精灯，上方的空气吸收热量，温度升高，体积膨胀，密度变小，密度小的热空气上升，形成对流。
实验说明温度能够改变气体的密度，根据气体的这种变化规律，安装暖气时暖气片应该靠近地面，暖气周围的空气温度比较高，空气密度比较小，流向上方，使整个房间温度比较高。
设氧气瓶中的氧气质量原来为m，某次抢救病人用去瓶内氧气一半，质量减少，还剩m，设氧气瓶的容积为V，剩余氧气的体积始终等于氧气瓶的容积V不变；原来氧气的密度ρ==5kg/m3，用去一半后的密度为。
13、V V、A
【解析】
① 若两灯均不发光，则表示灯L1、L2都出现了断路故障，电流表都没有示数，电源两端电压仍然存在；② 若两灯中有一灯不发光，则表示有一个灯在发光，则电压表一定有示数，干路中一定有电流．
14、热值大 化学 机械
【解析】
火箭使用的燃料主要是液态氢，这是利用了氢燃料热值大的特点。
火箭发射升空时燃料燃烧的内能转化为火箭的机械能。
15、化学 1.68×107 40
【解析】
天然气是燃料，燃料燃烧时将化学能转化成内能；已知天然气的热值和体积，根据公式Q=qV可求释放的热量；根据公式Q=cmΔt可求水的质量．
【详解】
天然气燃烧时将化学能转化成内能，每输送0.42m3的天然气，完全燃烧后产生的能量为
输送的能量：Q放=qV=4×107J/m3×0.42m3=1.68×107J；
由ρ= 可得水的质量为：m=ρV=1.0×103kg/m3×0.1m3=100kg；
由于Q吸=cmΔt，则水升高的温度为：Δt= =40℃．
本题考查热量、质量的计算，关键是知道公式及其变形，本题相对比较简单，属于基础题．
16、3.6W 0～0.6A 220Ω 50
【解析】
（1）油箱装满汽油时R0两端的电压U0＝6V，
则R0消耗的电功率：P0＝＝＝3.6W；
（2）油箱装满汽油时电路的电流I1＝＝＝0.6A，
所以，油量表使用的量程是“0～0.6A”；
根据图乙知当油箱中的汽油还有5升时电路中电流为：I2＝0.1A；
根据I＝可得此时R0两端的电压：
U0′＝I2R0＝0.1A×10Ω＝1V，
根据串联电路的总电压等于各电阻两端的电压之和可知：
变阻器R两端的电压U2＝U﹣U0′＝12V﹣1V＝11V，
根据I＝可得，变阻器R连入电路的电阻：R2＝＝＝110Ω，
由于此时滑片P刚好在R的中点，则R的总电阻R＝2R2＝2×110Ω＝220Ω；
（3）当油箱装满汽油时，根据串联电路的总电压等于各电阻两端的电压之和可知：
变阻器R两端的电压：U1＝U﹣U0＝12V﹣6V＝6V，
根据I＝可得，滑动变阻器接入电路中的电阻：R1＝＝＝10Ω，
根据图象丙可知，V与R成一次函数关系，设V＝kR+b，
将（55，10）和（5，110）代入V＝kR+b，解得：k＝﹣0.5，b＝60，
所以，V与R的关系式为：V＝﹣0.5R+60；
当电路中的电流I＝0.4A，根据I＝可得电路的总电阻：
R总＝＝＝30Ω，
根据串联电路的电阻特点可知，滑动变阻器接入电路中的电阻：
R3＝R总﹣R0＝30Ω﹣10Ω＝20Ω，
根据V＝﹣0.5R+60可得油箱内剩余汽油的体积：
V3═﹣0.5×20+60＝50（升）．
17、物距大于二倍焦距 靠近 缩小
【解析】
（1）凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机．
（2）物距变大，则像距变小，像变小；在光的折射中，光路是可逆的．
【详解】
(1)摄像头扫描二维码时相当于凸透镜，成倒立缩小实像，此时物距大于二倍焦距，即物体到摄像头的距离大于二倍焦距；
(2)将光屏移至刻度线10cm处，像距变大，则物距应减小，蜡烛向靠近透镜方向移动，光屏上能再次成清晰的像，此时像距大于物距，成的是倒立、放大的实像；保持透镜位置不变，仅将蜡烛和光屏位置交换，此时像距小于物距，成的是倒立缩小的实像．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、见解析
【解析】
试题分析：小磁针N极向右，则得螺线管左侧为S极，右侧为N极，由安培定则得电流由右侧流入螺线管，即电源左侧为正极，右侧为正极，如图所示：
考点：通电螺线管的极性和电流方向的判断
19、见解析
【解析】
（1）阻力臂为支点到阻力作用线的距离，先反向延长F2，再由O点作F2作用线的垂线即为阻力臂；
（2）动力最小，即动力臂最长，从支点到动力作用点的距离作为动力臂最长，也就是最省力，即OB作为动力臂最省力，阻力方向向上，因此动力方向向下，
如下图所示：
20、 A 断路 0.75 大
【解析】
（1）做“测量小灯泡电功率”的实验，应将电压表并联在小灯泡两端，已知小灯泡的额定电压为2.5V，故选用0~3V量程；滑动变阻器的接线柱采用“一上一下”方式串联在电路中，连图如下：
（2）闭合开关前，应将滑动变阻器的滑片置于阻值最大位置，移到A端．
（3）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数．这个故障可能是灯泡断路造成的．
（4）分析表中信息，可知小灯泡的额定功率为P额=U额I=2.5V×0.3A=0.75W．
比较小灯泡在不同电压下的发光情况可知，小灯泡的实际电功率越大，灯泡越亮．
21、B 92 左 99 小于 移去酒精灯 液化
【解析】
（1）温度计读数时，首先观察量程和分度值，看液柱在零上还是零下，视线应与液柱相平，所以读数方法正确的是B；温度计分度值是1℃，液柱的位置在零上，温度计的读数是92℃，在水沸腾的实验中，水沸腾时，由于此时整个容器内的水温相同，气泡不断升高，深度不断减小，水压不断减小，气泡逐渐变大，气泡由下而上越来越大，故丙图中左图是沸腾时的现象；
（2）水沸腾时吸热温度不变，不变的温度就是水的沸点，由丁中图象可知水的沸点是99℃，液体沸点受气压影响，气压越低沸点越低，1标准大气压下水的沸点是100℃，故当时条件大气压低于1标准大气压；
（3）水沸腾时吸热温度不变，所以水沸腾需要用酒精灯加热，为了说明水沸腾过程中是否需要吸热，应移去酒精灯，观察水是否继续沸腾；
（4）水沸腾时会有大量水蒸气产生，这些热的水蒸气上升遇到冷的空气放出热量液化为小水滴，在杯口形成“白气”．
22、 R2 C 滑片向右移动，直到电压表示数为额定电压 0.65 灯的电阻随温度的升高而变大
【解析】
（1）要求滑动变阻器滑片向右移动时，灯泡变亮，即电流变大电阻变小，故变阻器右下接线柱连入电路中，如下所示：
（2）标有“2.5V”字样的小灯泡电阻约为10Ω，由欧姆定律，其额定电流：I＝＝＝0.25A，电源电压6V，灯正常发光，根据串联电路的规律和欧姆定律，变阻器连入电路中的电阻：R滑＝＝＝14Ω＞10Ω，故选用的滑动变阻器R2；
（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意。
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65W；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）4.4×104J （2）11℃ （3）0.2h
【解析】
（1）加热管正常工作40s，消耗的电能： =1100W×40s=4.4×104J；，
不计热量损失，Q吸=W=4.4×104J，由 可得豆浆升高 的温度：；
（2）由题知，加热与打浆的时间之比为3:1，设打浆时间为t打浆=t，则加热时间为t加热=3t，总的工作时间为t总=4t，由题知，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW.h，由可得：0.17kW·h=P加热t加热+ P打浆t打浆=1.1kW×3t+0.1kW×5t，解得：t=0.05h，则打好一次豆浆需要的时间：t总=4t=4×0.05h=0.2h.
24、（1）1.5×104Pa (2)18J (3)45W
【解析】
（1）小华站在操场上等待时对地面的压力：F=G=mg=45kg×10N/kg=450N，
受力面积：S=150cm2×2=300cm2=0.03m2，对地面的压强：
；
（2）小华每跳绳一次所做的功：W1=Gh=mgh=45kg×10N/kg×4×10-2m=18J；
（3）跳一次绳所用的时间：，
小华跳绳时的平均功率：．
答：（1）小华站在操场上等待时对地面的压强为1.5×104Pa；
（2）小华跳一次所做的功为18J；
（3）小华跳绳时的平均功率为45W．
物理量
次数
电压U/V
电流
实际功率
小灯泡亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
稍亮
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
额定电压
220 V
电机功率
100W
加热功率
1100W
