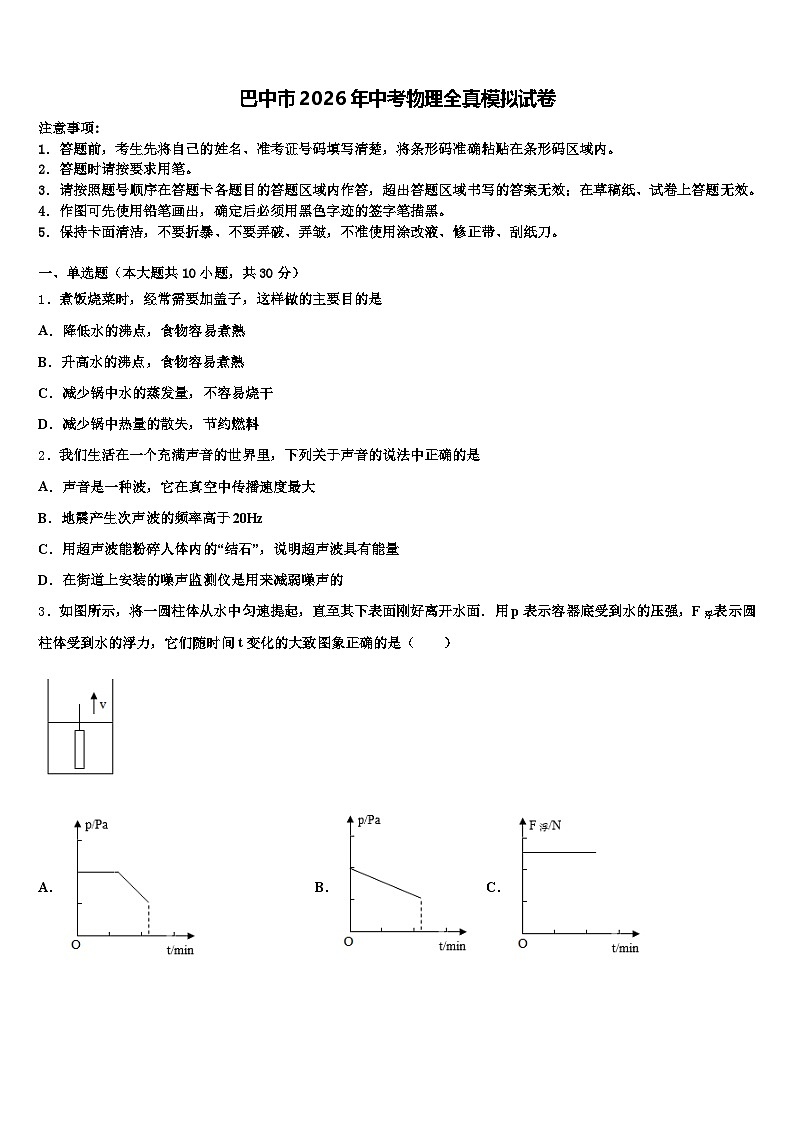

巴中市2026年中考物理全真模拟试卷（含答案解析）

这是一份巴中市2026年中考物理全真模拟试卷（含答案解析），共17页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．煮饭烧菜时，经常需要加盖子，这样做的主要目的是
A．降低水的沸点，食物容易煮熟
B．升高水的沸点，食物容易煮熟
C．减少锅中水的蒸发量，不容易烧干
D．减少锅中热量的散失，节约燃料
2．我们生活在一个充满声音的世界里，下列关于声音的说法中正确的是
A．声音是一种波，它在真空中传播速度最大
B．地震产生次声波的频率高于20Hz
C．用超声波能粉碎人体内的“结石”，说明超声波具有能量
D．在街道上安装的噪声监测仪是用来减弱噪声的
3．如图所示，将一圆柱体从水中匀速提起，直至其下表面刚好离开水面．用p表示容器底受到水的压强，F浮表示圆柱体受到水的浮力，它们随时间t变化的大致图象正确的是（ ）
A．B．C．D．

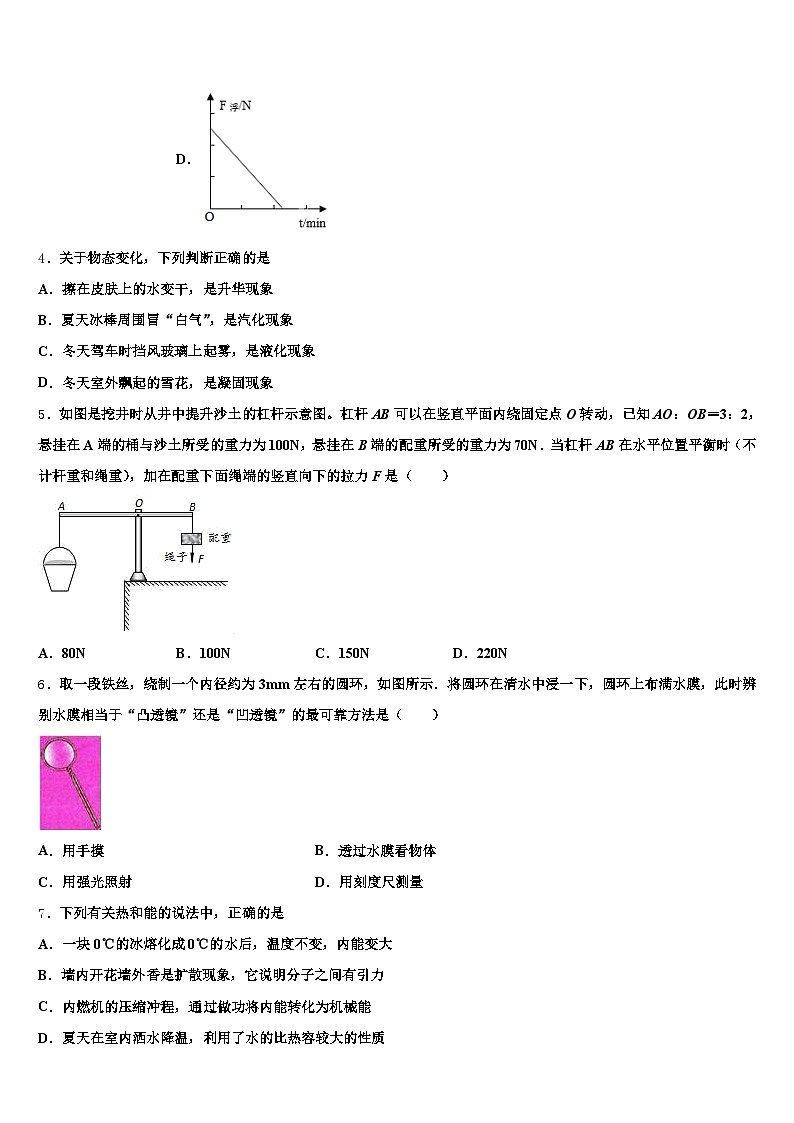

4．关于物态变化，下列判断正确的是
A．擦在皮肤上的水变干，是升华现象
B．夏天冰棒周围冒“白气”，是汽化现象
C．冬天驾车时挡风玻璃上起雾，是液化现象
D．冬天室外飘起的雪花，是凝固现象
5．如图是挖井时从井中提升沙土的杠杆示意图。杠杆AB可以在竖直平面内绕固定点O转动，已知AO：OB＝3：2，悬挂在A端的桶与沙土所受的重力为100N，悬挂在B端的配重所受的重力为70N．当杠杆AB在水平位置平衡时（不计杆重和绳重），加在配重下面绳端的竖直向下的拉力F是（ ）
A．80NB．100NC．150ND．220N
6．取一段铁丝，绕制一个内径约为3mm左右的圆环，如图所示．将圆环在清水中浸一下，圆环上布满水膜，此时辨别水膜相当于“凸透镜”还是“凹透镜”的最可靠方法是（ ）
A．用手摸B．透过水膜看物体
C．用强光照射D．用刻度尺测量
7．下列有关热和能的说法中，正确的是
A．一块 0℃的冰熔化成 0℃的水后，温度不变，内能变大
B．墙内开花墙外香是扩散现象，它说明分子之间有引力
C．内燃机的压缩冲程，通过做功将内能转化为机械能
D．夏天在室内洒水降温，利用了水的比热容较大的性质

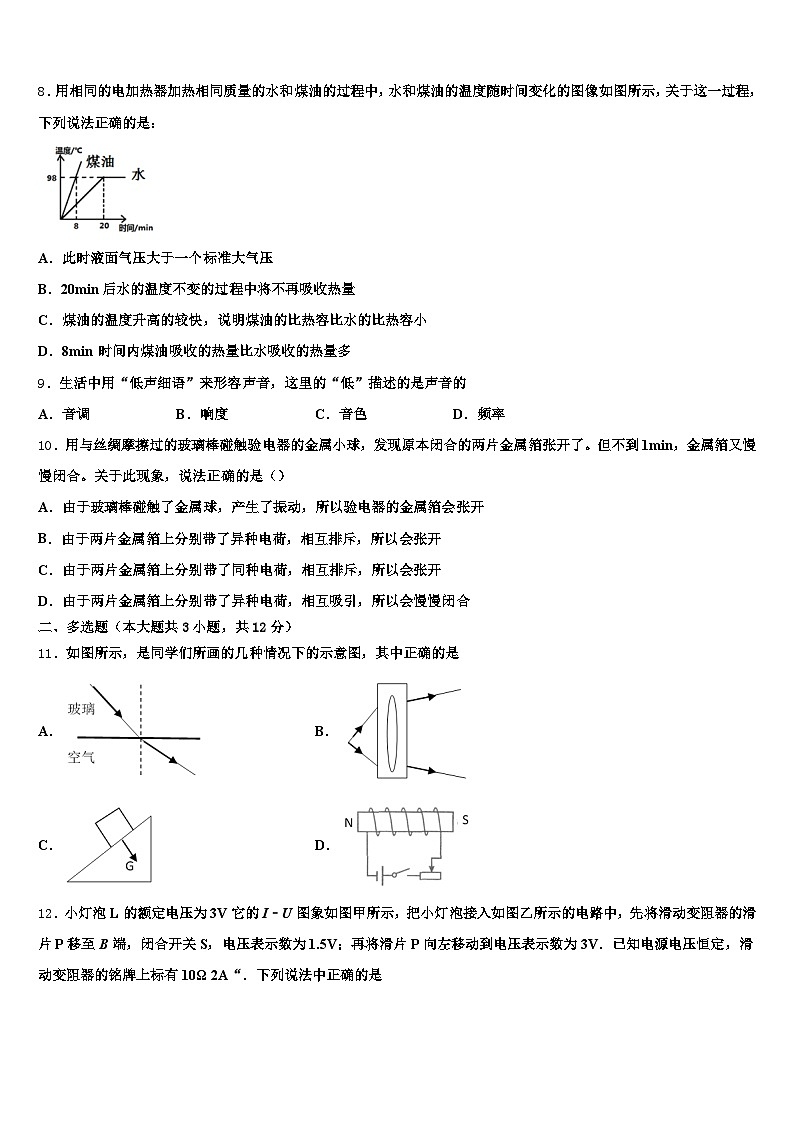

8．用相同的电加热器加热相同质量的水和煤油的过程中，水和煤油的温度随时间变化的图像如图所示，关于这一过程，下列说法正确的是：
A．此时液面气压大于一个标准大气压
B．20min后水的温度不变的过程中将不再吸收热量
C．煤油的温度升高的较快，说明煤油的比热容比水的比热容小
D．8min 时间内煤油吸收的热量比水吸收的热量多
9．生活中用“低声细语”来形容声音，这里的“低”描述的是声音的
A．音调B．响度C．音色D．频率
10．用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。但不到1min，金属箔又慢慢闭合。关于此现象，说法正确的是（）
A．由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B．由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C．由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开
D．由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合
二、多选题（本大题共3小题，共12分）
11．如图所示，是同学们所画的几种情况下的示意图，其中正确的是
A．B．
C．D．
12．小灯泡L的额定电压为3V它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有10Ω 2A“．下列说法中正确的是
A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器接入电路的阻值为5Ω
D．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75W
13．如图所示，下列说法正确的是（ ）
A．甲图中两个磁极的名称都是S极
B．乙图中该装置揭示的原理可制成电动机，它是将机械能转化为电能
C． 丙图中洗衣机的三脚插头上，标有字母 E 的导线要和洗衣机的金属外壳相连
D．丁图中抽去玻璃板后，两瓶中的气体逐渐混合，说明分子在不停地做无规则运动
三、填空题（本大题共5小题，共10分）
14．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为_____Ω，电阻R2的阻值为_______Ω．
15．如图所示，电阻箱的示数为___________Ω。
16．自年月日起我省庐铜铁路陆续开通客运列车，庐铜铁路线路总长公里，设计时速公里。以行驶的列车为参照物，铁路站台是_________的。（选填“运动”或“静止”）
17．给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为___A，它们两端允许加的最大电压为___V．
18．我国是第一个实现可燃冰试开采并获得稳定产气的国家．可燃冰的主要成份是甲烷，可燃冰可以转化生成的甲烷气体，可燃冰在锅炉内燃烧能使1 600 kg的水温度升高，则此时水吸收的热量是______J，锅炉的热效率是_______．
四、计算题（本大题共3小题，共29分）
19．如图所示，平底茶壶的质量是400g，底面积是40cm2，内盛0.8L的水，放置在面积为1m2的水平桌面中央，试求：
水对茶壶底部的压力；茶壶对水平桌面的压强。
20．张丽买了一个三档电暖宝，电暖宝内部装有某种浓度的氯化钠水溶液充当保热介质，电热丝产生的热量全部被保热介质吸收．其电路图如图所示，R1、R2都是电热丝，电源电压保持36V不变．
（1）当S1闭合，S2接a时为中温档，此时电暖宝的功率为18W，求R1的阻值为多少？
（2）当S1闭合，S2接b时为高温档，此时电暖宝的功率为45W，求电路中的总电流和R2的阻值为多少？
（3）若用高温档给保热介质加热，5分钟内使氯化钠水溶液的温度上升了5℃．那么该电热宝内0.9kg的氯化钠水溶液的比热容为多少？
21．小峻家中有一个浴足盆，其部分铭牌信息如图甲所示，如图乙为溶足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，溶足盆的挡位不同。求：
额定加热电流是多少；R1的阻值为多少；在用电高峰期，小峻关闭家中其它用电器，只让浴足盆通电，使其处于加热状态电能表（如图丙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少W。
五、作图题（本大题共2小题，共4分）
22．如图是某球员传球时足球的一段运动轨迹．若不计空气阻力，请在如图中画出足球在B点的受力示意图；假设足球运动到B点时所受的力全部消失，在如图中 用虚线画出所有力消失后足球的运动轨迹．
23．手机自拍已成一种时尚．如图乙所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在乙图中画出力F1和F1的力臂l1和l1．
六、实验探究题（本大题共3小题，共15分）
24．在探究小灯泡亮度与实际功率的关系，小兰所在兴趣小组设计了如图甲所示的实验电路，标有2.5V字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有R1“10Ω 1A”和R2“20Ω 1A“。
请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向右移动时，灯泡变亮）。为了完成实验，你认为应该选用的滑动变阻器是_____（选填“R1”或“R2“）。小兰正确连接电路后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你以认为造成这一现象的原因可能是_____：（选填字母）
A电流表断路 B小灯泡短路 C小灯泡灯丝断了 D滑动变阻器短路排除故障后，当滑动变阻器的滑片移动到某一位置时，某同学从0﹣15V量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应如何操作_____，直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
25．图（a）所示的测量工具是_______，现在的示数_____（选填“高于”或“低于”）人体的正常体温．如图（b）所示弹簧测力计在使用之前需沿所测力的方向_______，现在的示数为_______牛．
26．我们想要知道金属杆的伸长与什么因素有关，因此我们就采用了如图所示装置对同种金属制成的不同规格的样品进行了测试，获得了如下的实验数据：
（1）这种金属制成的金属杆在拉力作用下伸长的长度与拉力、长度、横截面积的数学关系表达式为：Δl＝k_____；其中 k＝_____，由数据形式变为公式形式运用了_____法。
（2）分析数据可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积的关系可以用图象中的图线_____来表示。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
煮饭烧菜时，加盖子后，锅内的气压增大，水的沸点升高，食物容易煮熟。加盖子，可以减少水的蒸发和减少热量的散失，但不是主要目的，故B符合题意，ACD不符合题意。
2、C
【解析】
A、声音是一种波，它不能在真空中传播，故A错误；
B、地震产生次声波的频率低于20Hz，故B错误；
C、用超声波能粉碎人体内的“结石”，说明超声波具有能量，故C正确；
D、在街道上安装的噪声监测仪是用来监测噪声的，不能减弱噪声，故D错误．
3、A
【解析】
AB．在向上提的过程中，当物体还没有出水面时，水面的高度是不变的，则容器底部所受到水的压强不变，当物体开始露出水面时，水面开始下降，容器底部所受的压强开始变小，当物体完全离开水面后，容器底产部所受压强又保持不变，故A正确，B错；
CD．圆柱体在水面以下时，所受的浮力不变，当开始露出水面时，浮力开始变小，当全部离开水面时，浮力为零，故CD错；
故选A。
4、C
【解析】
物质由固态变为液态的过程叫熔化；物质由液态变为固态的过程叫凝固；物质由液态变为气态的过程叫汽化；物质由气态变为液态的过程叫液化；物质直接由固态变为气态的过程叫升华；物质直接由气态变为固态的过程叫凝华．
【详解】
A、擦在皮肤上的水变干是由液态变为气态过程，属于汽化现象．故A错误；B、夏天，冰棒周围冒出的“白气”是由水蒸气液化而形成的小水滴．故B错误；C、冬天驾车时挡风玻璃上起雾，是水蒸气液化形成的小水滴，是液化现象．故C正确；D、雪花是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象．故D错误．故选C．
5、A
【解析】
由杠杆平衡条件F1L1＝F2L2得：
GA×AO＝（GB+F）×OB，
即：100N×AO＝（70N+F）×OB﹣﹣﹣﹣﹣﹣﹣①，
已知：AO：OB＝3：2﹣﹣﹣﹣﹣﹣﹣﹣②，
由①②解得：F＝80N；
即加在配重下面绳端的竖直向下的拉力F是80N；
6、B
【解析】
A、用手摸，会弄破水膜，故A错误；
B、透过水膜看物体，如果能放大，说明水膜相当于凸透镜；
如果看到的物体是缩小的，说明水膜相当于凹透镜，方法可行，故B正确；
C、用强光照射，也会破坏水膜，故C错误；
D、水膜很薄，不能直接用刻度尺测量，故D错误；
故选B．
7、A
【解析】
A 0℃的冰熔化成0℃的水，虽然温度不变，但是要吸收热量，所以内能变大；故A正确；
B. 墙内开花墙外香是由于花的香味分子不停的做无规则运动扩散到墙外的原因，不能说明分子间有引力；故B错误；
C. 内燃机的压缩冲程，活塞压缩气缸内物质，活塞的机械能转化为燃气的内能，是通过做功改变物体的内能；故C错误；
D. 夏天在室内洒水，是因为水汽化吸收热量，起到降温的作用，不是利用了水的比热容较大的性质；故D错误。
8、C
【解析】
A. 由图可以看出，水的沸点小于100℃，所以此时液面气压小于一个标准大气压，故A错误；
B. 20min后，水沸腾，继续吸收热量，但水的温度不变，故B错误；
C. 根据可知，用相同的电加热器加热相同质量的水和煤油的过程中，煤油的温度升高的较快，说明煤油的比热容比水的比热容小，故C正确；
D. 用相同的电加热器加热相同质量的水和煤油，8min 时间内煤油吸收的热量跟水吸收的热量一样多，故D错误。
9、B
【解析】
声音的特征有音调、响度、音色，三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同．音调与声音振动的频率有关，响度与振动的幅度和距声源的距离有关，音色取决于发声体的形状、材料和结构．“低声细语”中的“低”是指声音的响度小．故B正确．
10、C
【解析】
用丝绸摩擦过的玻璃棒带的电荷为正电荷，用绸子摩擦过的玻璃棒接触验电器的金属球，使两金属箔片都带上正电荷，因同种电荷互相排斥而使金属箔片将张开，故ABD错误，C正确。
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．光线由玻璃进入空气时，折射角大于入射角，故A正确；
B．如图由一点发出的光线，经过凸透镜的折射后，相比入射光线会聚了，故正确；
C．重力的方向始终竖直向下，故图中重力的画法错误；
D．根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即左端为N极，右端为S极，D正确．
12、ABD
【解析】
A．当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，电压表测灯泡两端的电压，此时电压表示数为1.5V，由图象可知，此时电路中的电流I＝0.3A，由I＝可得，滑动变阻器两端的电压：U滑＝IR滑＝0.3A×10Ω＝3V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝UL+U滑＝1.5V+3V＝4.5V，故A正确；
B．由图象可知，灯泡两端的电压为3V时，电路中的电流I′＝0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以，灯泡的额定功率：PL额＝UL额I′＝3V×0.5A＝1.5W，故B正确；
C．此时滑动变阻器两端的电压：U滑′＝U﹣UL额＝4.5V﹣3V＝1.5V，此时滑动变阻器接入电路中的电阻：R滑′＝＝＝3Ω，故C错误；
D．滑动变阻器消耗的电功率：P滑′＝U滑′I′＝1.5V×0.5A＝0.75W，故D正确．
13、CD
【解析】
A．甲图中磁感线是从左侧回到右侧，因为磁感线在磁体的外部从N极出来回到S极，因此两个磁极为异名磁极，左端为N极，右端的为S极，故A错误；
B．乙图中有电源，是通电导体在磁场中受力运动的实验，电动机是根据此原理制成的，将电能转化为机械能，故B错误；
C．三角插头的插头E与用电器的外壳相连，使用中与地线相接避免触电，故C正确；
D．丁图中抽取中间玻璃板后，由于分子在不停的做无规则运动，两瓶中的气体会慢慢混合；故D正确。
三、填空题（本大题共5小题，共10分）
14、4 ； 15 ； 5；
【解析】
试题分析：闭合开关S，R1和R2串联，由图象可知，当电流为I=1．2A时，滑动变阻器两端电压为3V，此时滑动变阻器的阻值最大，U=IR2+3V ①
当电流为I′=1．8A时，滑动变阻器滑片在a端，电压表示数为1，U=I′R2②
两式联立：IR2+3V=I′R2，解得R2=5Ω，U=4V；
由I=U/R得：滑动变阻器R1的最大阻值：R1=U滑/I=3V/1．2A=15Ω．
考点：欧姆定律的应用
15、5687
【解析】
×1000的位置对应的数是5，×100的位置对应的数是6，×10的位置对应的数是8，×1的位置对应的数是7，故是5687Ω。
16、运动
【解析】
以正在行驶的列车为参照物，铁路站台相对于列车的位置在不断发生变化，所以说铁路站台是运动的。
17、0.3 12
【解析】
在串联电路中电路处处相等，所以若串联接入电路，则电路中允许通过的最大电流与额定电流较小的电阻的电流相等为0.3A，此时的总电阻为40Ω ，所以它们两端允许加的最大电压为12V．
18、
【解析】
水吸收的热量：
；
可燃冰转化生成的甲烷气体完全燃烧放出热量：
；
锅炉的热效率：
．
四、计算题（本大题共3小题，共29分）
19、（1）4.8N；（2）
【解析】
（1）根据题意知道，水深是：h=12cm=0.12m，
所以，水对壶底的压强是：p水=ρ水gh=1.0×103 kg/m3 ×10N/kg×0.12m=1200Pa，
壶的底面积是：S=40cm2 =40×10-4 m2，
故水对茶壶底的压力是：F1 =p水S=1200Pa×40×10-4 m2 =4.8N；
（2）茶壶的重力是：G壶=m壶 g=0.4kg×10N/kg=4N，
水的重力是：G水=m水g=0.8L×1×103kg/m3×10N/kg=8N，
茶壶对水平桌面的压力F2 =G水 +G壶 =8N+4N=12N，
茶壶对水平桌面的压强是：
20、（1）72Ω；（2）1.25A， 48Ω；（3）3000J/（kg•℃）．
【解析】
解：（1）中温档工作时，R2被短路，P1=18W，U=36V，则R1的阻值：；
（2）高温档工作时，R1和R2并联，P2=45W，则，
，
I2=I总﹣I1=1.25A﹣0.5A=0.75A，
；
（3）5min消耗的电能：W=Pt=45W×300s=13500J；
∵W=Q吸，Q吸=cm△t
．
答：（1）R1的阻值为72Ω；
（2）高温挡时电路中的总电流为1.25A，R2的电阻为48Ω；
（3）氯化钠水溶液的比热容为3000J/（kg•℃）．
21、 (1)4A (2)429Ω (3)600W
【解析】
本题考查了电功率公式、串联电路电阻特点以及利用电能表参数计算电能等，正确分析电路确认加热和保温状态电路连接方式是解题的关键。由电路图，根据分析浴足盆的工作状态，根据电路特点和电功率公式计算两电阻的阻值；由电能表表盘知：3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r；可求30转消耗的电能，根据公式求出浴足盆加热的实际电功率。
【详解】
（1）由表中数据知，浴足盆的额定加热功率880W，
由可得，额定加热电流：；
（2）由电路图知，S接b时只有R2接入电路中，电路中电阻较小，电源电压一定，由可知，此时电路的功率较大，为加热状态； S接a时两电阻串联，电路中电阻较大，功率较小，为保温状态。
由欧姆定律可得R2的阻值：，
保温状态下，由串联电路的特点和可得总电阻：，,
则R1＝R总﹣R2＝484Ω﹣55Ω＝429Ω；
（3）由图丙可知，电能表上标有3000r/kW•h，3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r，
则表盘转过30转时，浴足盆消耗的电能：，
此时浴足盆加热的实际电功率：。
答：（1）额定加热电流为4A；（2）R1的阻值为429Ω；（3）在用电高峰期，浴足盆加热的实际电功率为600W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
在空中运动的足球不考虑空气阻力，只受重力作用，重力作用点在重心，方向是竖直向下的；假设足球运动到B点时所受的力全部消失，足球将做匀速直线运动，如图所示：
23、如下图所示
【解析】
试题分析：力臂是支点到力的作用线的距离，从支点O分别向两个力的作用线作垂线，支点到垂足的距离就是力臂，如上图所示．
【考点定位】力臂的画法
六、实验探究题（本大题共3小题，共15分）
24、 R2 C 滑片向右移动，直到电压表示数为额定电压 0.65 灯的电阻随温度的升高而变大
【解析】
（1）要求滑动变阻器滑片向右移动时，灯泡变亮，即电流变大电阻变小，故变阻器右下接线柱连入电路中，如下所示：
（2）标有“2.5V”字样的小灯泡电阻约为10Ω，由欧姆定律，其额定电流：I＝＝＝0.25A，电源电压6V，灯正常发光，根据串联电路的规律和欧姆定律，变阻器连入电路中的电阻：R滑＝＝＝14Ω＞10Ω，故选用的滑动变阻器R2；
（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意。
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65W；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
25、体温计 高于 调零 3.6
【解析】
图（a）所示的测量工具是体温计；体温计的最小分度值是0.1℃，体温计示数是37.8℃，人的正常体温为37℃，体温计示数高于人体正常温度；
弹簧测力计在使用之前需沿所测力的方向调零．并且不能让弹簧与外壳摩擦，在测量前要反复拉几下，以便确保被测力的方向应与弹簧测力计轴线方向一致．
由图（b）可知该测力计的分度值为0.2N，所以该测力计的读数为3.6N．
26、 8×10-12m2/N 控制变量 c
【解析】
（1）要探究“金属杆伸长的长度与拉力”间的关系，应控制长度和金属杆的横截面积不变，由表中第3组与第4组实验数据可知，金属杆伸长的长度与拉力成正比；
要探究“金属杆伸长的长度与金属杆的长度”间的关系，应控制拉力和金属杆的横截面积不变，由表中第1组与第3组实验数据可知，金属杆伸长的长度与金属杆的长度成正比；
探究“金属杆伸长的长度与金属杆的横截面积”间的关系时，要控制金属杆的受到拉力和长度不变，由表中第1组与第2组实验数据可知，金属杆伸长的长度与金属杆的横截面积成反比。
由此可得：则金属杆的伸长量Δl＝，
将第1组数据代入得：16×10-4m＝k×，
解得：k＝8×10-12m2/N；
由数据形式变为公式形式运用了控制变量法；
（2）由（1）分析可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积成反比，所以应该用图象中的c图线表示。
实验次数
拉力F/N
长度l/m
横截面积S/×10﹣6 m2
伸长Δl/×10﹣4m
1
1000
1.0
5
16
2
1000
1.0
10
8
3
1000
2.0
5
32
4
2000
2.0
5
64
