［保分基础练］

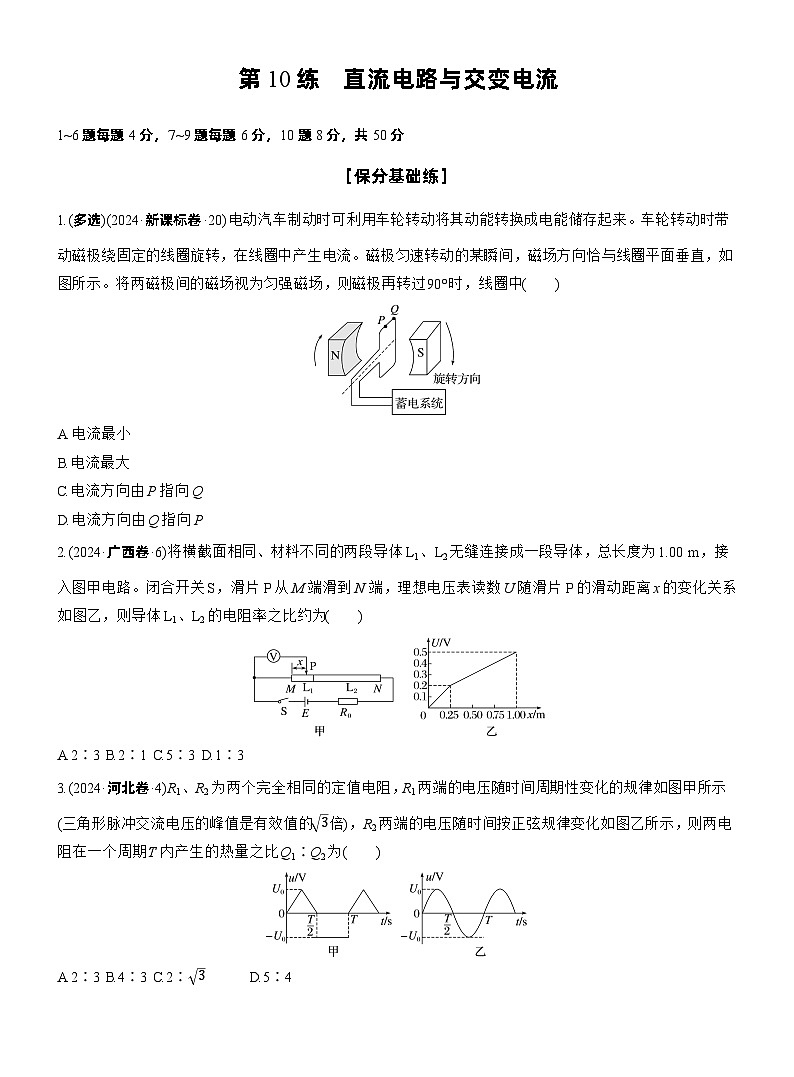

1.(多选)(2024·新课标卷·20)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来。车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流。磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示。将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中( )
A.电流最小
B.电流最大
C.电流方向由P指向Q
D.电流方向由Q指向P
2.(2024·广西卷·6)将横截面相同、材料不同的两段导体L1、L2无缝连接成一段导体，总长度为1.00 m，接入图甲电路。闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体L1、L2的电阻率之比约为( )
A.2∶3B.2∶1C.5∶3D.1∶3
3.(2024·河北卷·4)R1、R2为两个完全相同的定值电阻，R1两端的电压随时间周期性变化的规律如图甲所示(三角形脉冲交流电压的峰值是有效值的3倍)，R2两端的电压随时间按正弦规律变化如图乙所示，则两电阻在一个周期T内产生的热量之比Q1∶Q2为( )
A.2∶3B.4∶3C.2∶3D.5∶4

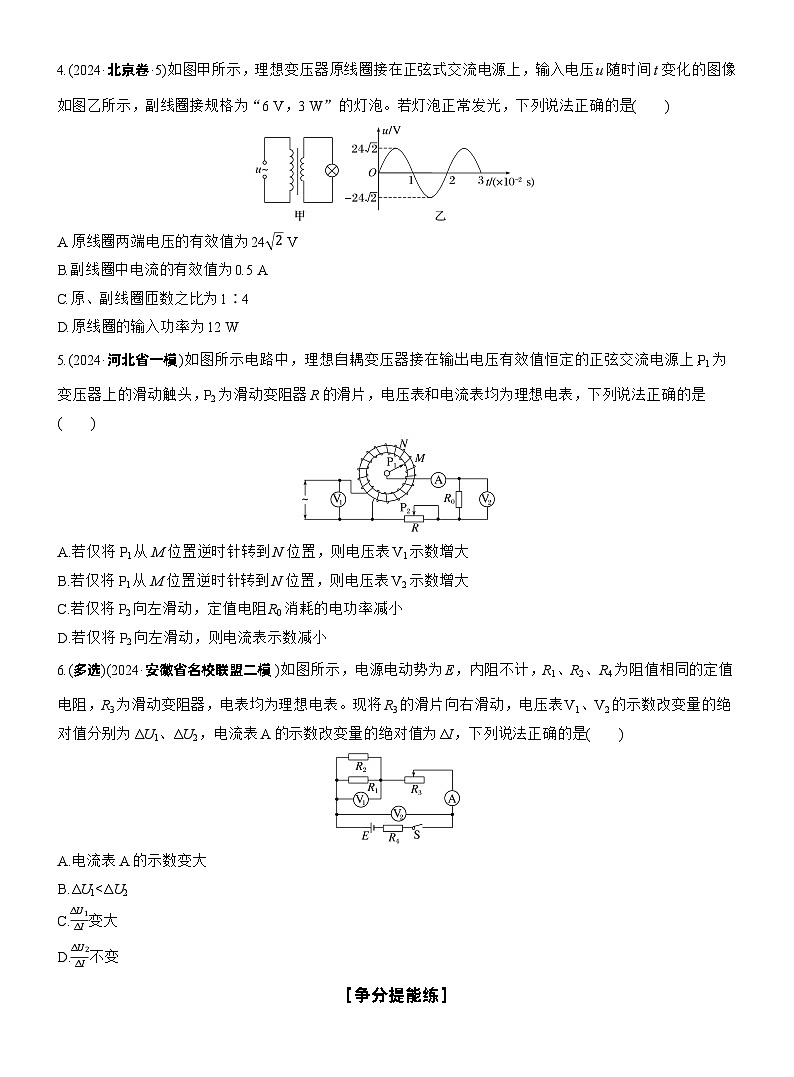

4.(2024·北京卷·5)如图甲所示，理想变压器原线圈接在正弦式交流电源上，输入电压u随时间t变化的图像如图乙所示，副线圈接规格为“6 V，3 W”的灯泡。若灯泡正常发光，下列说法正确的是( )
A.原线圈两端电压的有效值为242 V
B.副线圈中电流的有效值为0.5 A
C.原、副线圈匝数之比为1∶4
D.原线圈的输入功率为12 W
5.(2024·河北省一模)如图所示电路中，理想自耦变压器接在输出电压有效值恒定的正弦交流电源上，P1为变压器上的滑动触头，P2为滑动变阻器R的滑片，电压表和电流表均为理想电表，下列说法正确的是( )
A.若仅将P1从M位置逆时针转到N位置，则电压表V1示数增大
B.若仅将P1从M位置逆时针转到N位置，则电压表V2示数增大
C.若仅将P2向左滑动，定值电阻R0消耗的电功率减小
D.若仅将P2向左滑动，则电流表示数减小
6.(多选)(2024·安徽省名校联盟二模)如图所示，电源电动势为E，内阻不计，R1、R2、R4为阻值相同的定值电阻，R3为滑动变阻器，电表均为理想电表。现将R3的滑片向右滑动，电压表V1、V2的示数改变量的绝对值分别为ΔU1、ΔU2，电流表A的示数改变量的绝对值为ΔI，下列说法正确的是( )
A.电流表A的示数变大
B.ΔU1
