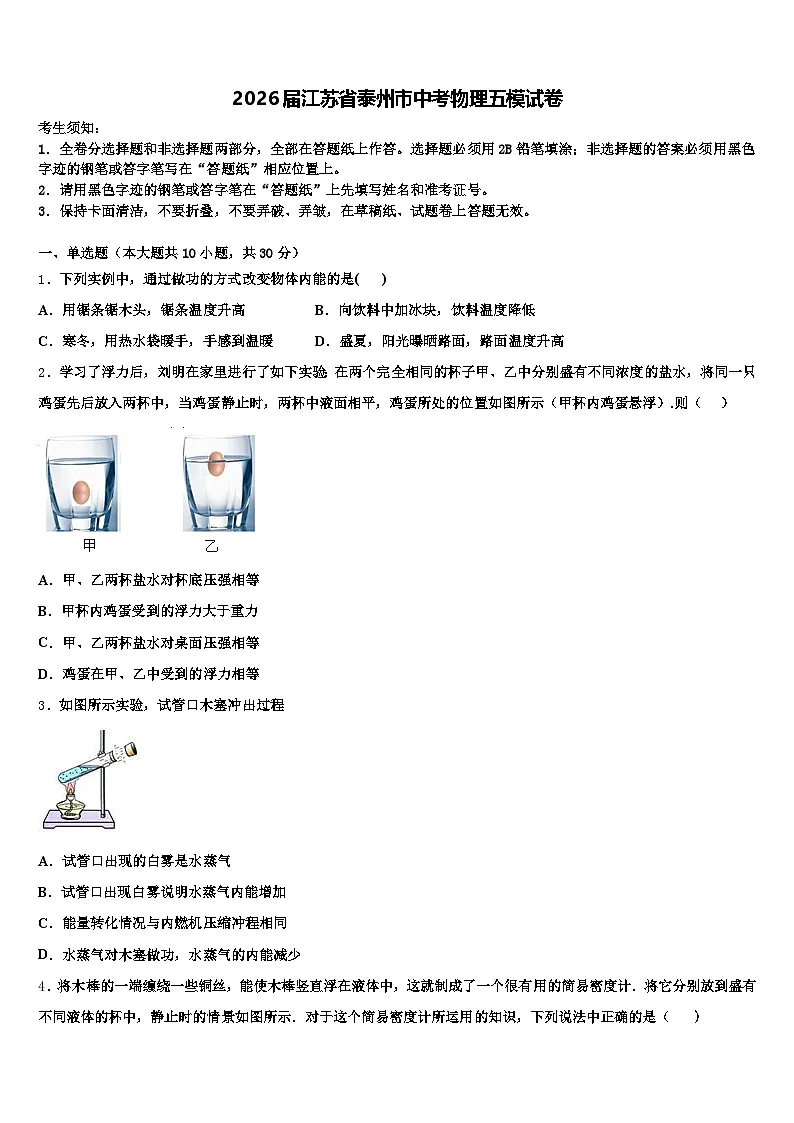

2026届江苏省泰州市中考物理五模试卷（含答案解析）

这是一份2026届江苏省泰州市中考物理五模试卷（含答案解析），共17页。试卷主要包含了下列物理知识正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．下列实例中，通过做功的方式改变物体内能的是( )
A．用锯条锯木头，锯条温度升高B．向饮料中加冰块，饮料温度降低
C．寒冬，用热水袋暖手，手感到温暖D．盛夏，阳光曝晒路面，路面温度升高
2．学习了浮力后，刘明在家里进行了如下实验：在两个完全相同的杯子甲、乙中分别盛有不同浓度的盐水，将同一只鸡蛋先后放入两杯中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示（甲杯内鸡蛋悬浮）.则（ ）
A．甲、乙两杯盐水对杯底压强相等
B．甲杯内鸡蛋受到的浮力大于重力
C．甲、乙两杯盐水对桌面压强相等
D．鸡蛋在甲、乙中受到的浮力相等
3．如图所示实验，试管口木塞冲出过程
A．试管口出现的白雾是水蒸气
B．试管口出现白雾说明水蒸气内能增加
C．能量转化情况与内燃机压缩冲程相同
D．水蒸气对木塞做功，水蒸气的内能减少

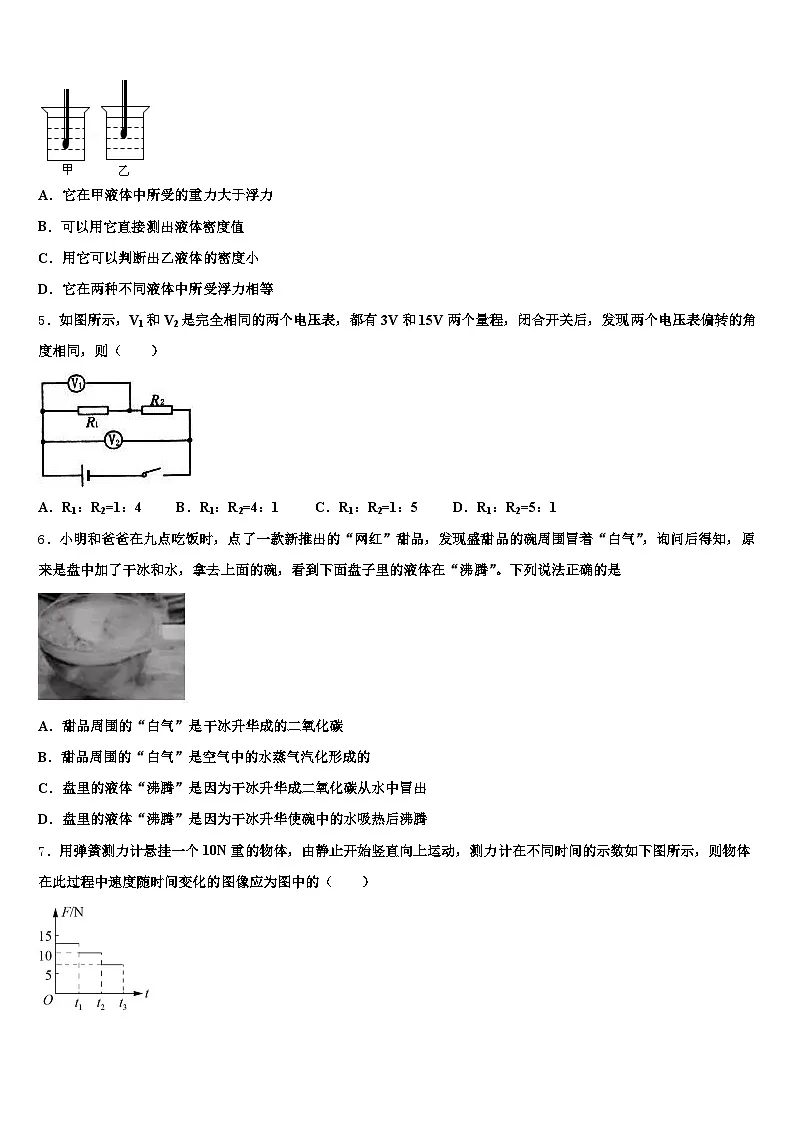

4．将木棒的一端缠绕一些铜丝，能使木棒竖直浮在液体中，这就制成了一个很有用的简易密度计．将它分别放到盛有不同液体的杯中，静止时的情景如图所示．对于这个简易密度计所运用的知识，下列说法中正确的是（ ）
A．它在甲液体中所受的重力大于浮力
B．可以用它直接测出液体密度值
C．用它可以判断出乙液体的密度小
D．它在两种不同液体中所受浮力相等
5．如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（ ）
A．R1：R2=1：4B．R1：R2=4：1C．R1：R2=1：5D．R1：R2=5：1
6．小明和爸爸在九点吃饭时，点了一款新推出的“网红”甜品，发现盛甜品的碗周围冒着“白气”，询问后得知，原来是盘中加了干冰和水，拿去上面的碗，看到下面盘子里的液体在“沸腾”。下列说法正确的是
A．甜品周围的“白气”是干冰升华成的二氧化碳
B．甜品周围的“白气”是空气中的水蒸气汽化形成的
C．盘里的液体“沸腾”是因为干冰升华成二氧化碳从水中冒出
D．盘里的液体“沸腾”是因为干冰升华使碗中的水吸热后沸腾
7．用弹簧测力计悬挂一个10N重的物体，由静止开始竖直向上运动，测力计在不同时间的示数如下图所示，则物体在此过程中速度随时间变化的图像应为图中的（ ）

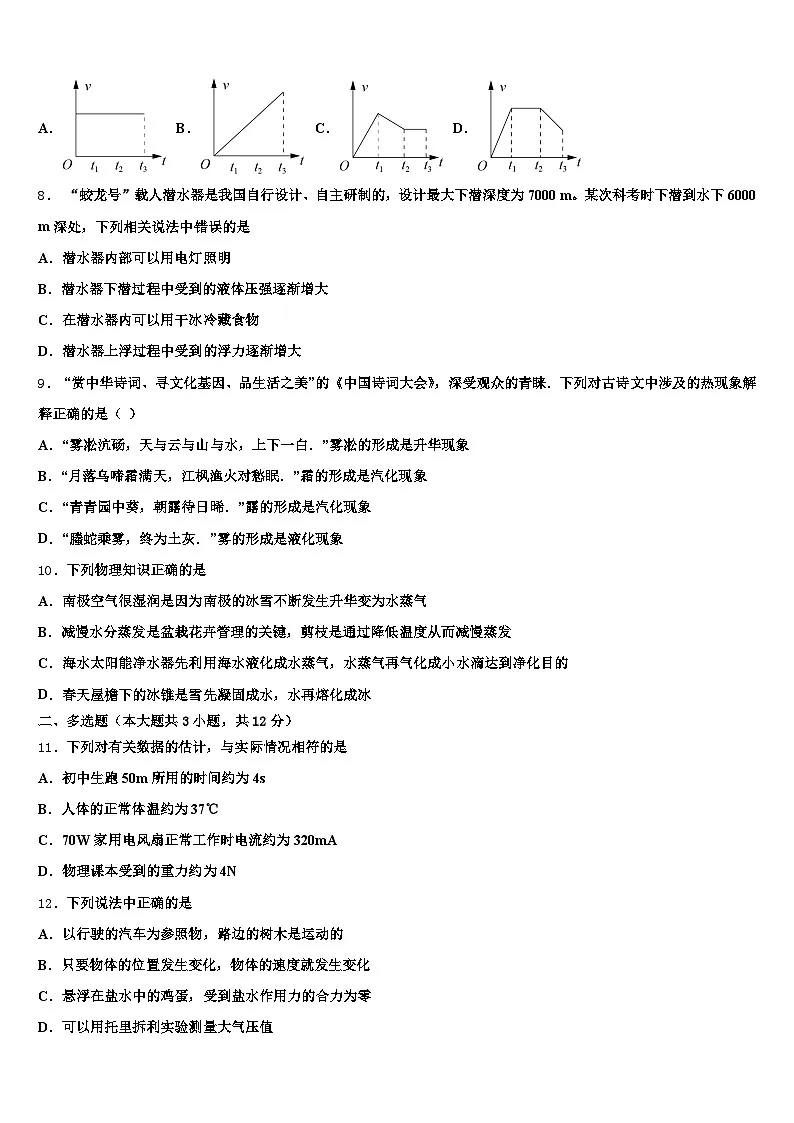

A．B．C．D．
8． “蛟龙号”载人潜水器是我国自行设计、自主研制的，设计最大下潜深度为7000 m。某次科考时下潜到水下6000 m深处，下列相关说法中错误的是
A．潜水器内部可以用电灯照明
B．潜水器下潜过程中受到的液体压强逐渐增大
C．在潜水器内可以用干冰冷藏食物
D．潜水器上浮过程中受到的浮力逐渐增大
9． “赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐．下列对古诗文中涉及的热现象解释正确的是（ ）
A．“雾凇沆砀，天与云与山与水，上下一白．”雾凇的形成是升华现象
B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是汽化现象
C．“青青园中葵，朝露待日晞．”露的形成是汽化现象
D．“螣蛇乘雾，终为土灰．”雾的形成是液化现象
10．下列物理知识正确的是
A．南极空气很湿润是因为南极的冰雪不断发生升华变为水蒸气
B．减慢水分蒸发是盆栽花卉管理的关键，剪枝是通过降低温度从而减慢蒸发
C．海水太阳能净水器先利用海水液化成水蒸气，水蒸气再气化成小水滴达到净化目的
D．春天屋檐下的冰锥是雪先凝固成水，水再熔化成冰
二、多选题（本大题共3小题，共12分）
11．下列对有关数据的估计，与实际情况相符的是
A．初中生跑50m所用的时间约为4s
B．人体的正常体温约为37℃
C．70W家用电风扇正常工作时电流约为320mA
D．物理课本受到的重力约为4N
12．下列说法中正确的是
A．以行驶的汽车为参照物，路边的树木是运动的
B．只要物体的位置发生变化，物体的速度就发生变化
C．悬浮在盐水中的鸡蛋，受到盐水作用力的合力为零
D．可以用托里拆利实验测量大气压值
13．一根细长绳的下端系一个金属小球，上端固定，就制成一个摆．把小球拉离竖直位置松手，让它摆动起来，如图所示，可以观察到小球在摆动过程中摆动的幅度会逐渐减小，最终会停下来，对于小球在摆动过程中的能量转化情况，下列说法中不正确的是
A．小球在摆动过程中，其机械能守恒
B．小球依次经过最低点时，动能会逐渐减少
C．小球从高处向低处摆动过程中，势能部分转化为动能
D．球从低处向高处摆动过程中，线对小球的拉力做了功
三、填空题（本大题共5小题，共10分）
14．我国高铁总路程居世界第一，人们出行更加方便快捷，暑假小红和父母外出旅游，她们乘坐的高铁正以300km/h的速度向南行驶，旁边平行铁轨一列普通列车以120km/h的速度也向南行驶，小红发现自己超过普通列车用的时间为16s。以小红为参照物，普通列车向_____（选填“南”或“北”）行驶，普通列车的长度为_____m。
15．如图的甲、乙两次实验中，分别用弹簧测力计水平拉动同一长方体木块，使其在同一水平木板上做匀速直线运动，这是为了探究滑动摩擦力大小与接触面的__________的关系，甲图中木块受到的滑动摩擦力大小是__________N．
16．如图所示是某内燃机工作时的能量流向图，该内燃机的热机效率是_____，热机给人类文明带来了进步，也给生态环境造成了污染，举出一种热机污染：_____．
17．宇航员将质量为0.12kg的物体带到月球表面，物体的质量将_______（选填“变大”、“变小”或“不变”），用调节好的天平在月球上_______（选填“能”或“不能”）测量出物体质量，该物体在月球表面所受的重力为_______N．（g地球取10N/kg，物体在月球表面所受的重力仅为地球的六分之一）
18．图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；则小灯泡两端的电压为______V，再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W．
四、计算题（本大题共3小题，共29分）
19．小亮家用的电热吹风机，有吹热风和吹冷风两项功能，机身上铭牌如下表所示，由于使用时间较长，吹风机中的电热丝明显氧化导致其电阻发生了变化，但电动机性能仍保持不变。小亮关闭家中其他所有用电器，只把该吹风机接入家庭电路中，并使其吹热风，发现电能表的转盘6min内转过110转，电能表的规格如图所示。求：
（1）请你结合自己所学的电学知识推测出电热吹风机内部的电路情况，画出其电路图。
（2）此电热吹风机吹热风时，电热丝的实际电阻是多少？
20．如图所示，将一个质量为0.5kg的物体，从底端沿斜面匀速拉到顶端所用时间为5s，斜面长s为1m，高h为0.4m，斜面的效率为80%．（g取10N/kg）求：
（1）拉力所做的有用功；
（2）拉力做功的功率；
（3）物体在斜面上运动时受到的摩擦力。
21．如图所示，R0是阻值为80Ω的定值电阻，R为滑动变阻器，其上标有“100Ω3A”字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“8V 1.6W”字样．求：
灯泡的额定电流；闭合开关S，断开开关S1、S2时，灯泡正常发光，求电源电压的大小；开关S、S1、S2都闭合时，在不损坏电流表的前提下，求R消耗电功率的最小值和最大值．
五、作图题（本大题共2小题，共4分）
22．踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图____．
23．利用一次性注射器、弹簧测力计等器材，对大气压的值进行测量．请在如图的相关器材上画出所测大气压力的示意图．
（____）
六、实验探究题（本大题共3小题，共15分）
24．小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
（1）请你用笔画线代替导线，将图甲所示实物图连接完整。（要求滑片向右移动时，灯泡变亮。）
（________）
（2）在实验中，小雷不慎将电流表和电压表的位置接反了，则合上开关后看到的现象可能是______（填写序号）。
A．只有电流表有示数，灯不亮
B．两电表均有示数，灯亮
C．只有电压表有示数，灯不亮
D．只有电流表有示数，灯亮
（3）连接电路后，他进行了以下实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
①请将记录数据时遗漏的物理量和单位填入表格的空格处。
②灯L1的额定功率是_________W。
（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论：_____。
25．现有下列器材：学生电源（6V）,电流表（0-0.6A,0-3A），电压表（0-3V,0-15V）,定值电阻（5Ω、10Ω、20Ω各一个）开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路，（要求连线不得交叉）
（______）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，几下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像，由图象可以得出结论：_________
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为____V时，读出电流表的示数．
（4）为完成整个实验，应该选取哪种规格的滑动变阻器________________.
A．30Ω 1.0A B．20Ω 1.0A C．50Ω 1.0A
26．小华同学做“测定小灯泡的电功率”实验，实验器材齐全并完好，电源电压保持不变，滑动变阻器标有“”的字样，待测小灯上只有所标“”（指小灯正常工作电流）字样清晰可见。小华将电源、小灯泡、电流表、电键以及滑动变阻器正确连入电路后，接着将变阻器的滑片移至一端，再分别将两个电压表并联在电路中，然后闭合电键，移动变阻器的滑片直至小灯泡正常发光。在上述实验过程中发现：一个电压表的示数始终未变，如图所示，另一个电压表的示数在2.2～2.6伏间变化；电流表的示数在0.26～0.30安间变化。
①小华判定小灯泡正常发光的理由是________。
②请根据相关信息，求小灯泡的额定功率。______（本小题的解答过程应有必要的说明和计算）
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
A中锯木头时，是通过做功的方法改变物体内能的，故A正确；而BCD都是通过热传递的方法改变物体内能的．
2、D
【解析】
因为时物体漂浮，时物体悬浮，所以乙杯中盐水的密度大于甲杯中盐水的密度，因为，且两杯中液面相平，所以乙杯底的压强大于甲杯底的压强，故A错误．因为两杯中液面相平，由可知，甲杯内液体的重力较小，所以甲杯子对桌面的压力较小；又根据可知，甲杯子对桌面的压强较小，故C错误；由图可知，鸡蛋在甲、乙两杯中分别处于漂浮和悬浮状态，所以物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，故B错误，D正确．
3、D
【解析】
A．试管口的“白雾”是水沸腾产生的水蒸气液化成的小水滴，故A错误；
B．水蒸气对木塞做功，内能减少，温度降低，水蒸气液化成小水滴，出现白雾，故B错误；
C．在此过程中，水蒸气的内能转化为软木塞的机械能，与热机的做功冲程能量转化相同，故C错误；
D．在软木塞被冲出试管口的过程中，水蒸气的内能转化为软木塞的机械能，所以水蒸气的内能减少，故D正确．
4、D
【解析】
AD．由图知道，密度计在不同液体中，浸入的深度不同，但始终漂浮，所以浮力都等于自身的重力，故A错误，故D正确；
BC．但排开液体的体积不同，故由F浮=ρ液gV排可以比较两种液体密度的大小，即V排大的液体密度小，所以甲液体的密度小、乙液体的密度大，但由于简易密度计上没有标出刻度值，所以不能直接读出液体密度的大小，故BC错误．
5、A
【解析】
由电路分析可得，R1与R2串联，电压表V1测量R1两端的电压，V2测量R1和R2两端的电压；因两电压表相同，说明两表的刻度盘相同，当选不同的量程但偏角相同时，说明两次示数之比即为量程之比，即；R2两端的电压U2'=U2﹣U1，则可知R1两端的电压V1与R2两端的电压V2′之比为：．由欧姆定律可得：．故选A。
6、C
【解析】
A、B、甜品周围的“白气”是空气中的水蒸气遇冷液化形成的液态小水滴，故A、B错误；
C、碗里的干冰升华成二氧化碳从水中冒出，造成水面翻腾，看起来像是在“沸腾”，故C正确；
D、水的沸腾过程需要吸收热量，干冰升华吸热，水放热，不能沸腾，故D错误。
7、D
【解析】
由题意可知，用弹簧测力计悬挂一个10 N重的物体，由静止开始竖直向上运动，测力计示数的大小反映了物体受到的向上拉力的大小；
由“F-t图象”可知，0~t1时间内，F1=12.5N＞G=10N，合力方向向上，物体做加速直线运动；
由“F-t图象”可知，t1~t2时间内，F2=G=10N，合力为零，拉力和重力大小相等，方向相反，是一对平衡力，物体做匀速直线运动；
由图像可知，在t2~t3时间内，F3=7.5N＜G=10N，合力方向向下，物体向上做减速运动；
综上分析，物体在此过程中速度随时间变化的图像应为D，故答案为D．
8、D
【解析】
潜水器自身配有专门的发电系统，故潜水器内部可以用电灯照明，故A正确；
潜水器下潜过程中，海水的密度一定，所处的深度不断增加，由p=ρ液gh知道，受到的液体压强逐渐增大，故B正确；
干冰用作冷藏食物，是利用了干冰升华时吸热的性质，此性质在水下不会受到影响，所以在潜水器内可以用干冰冷藏食物，故C正确；
潜水器上浮至露出水面之前，排开海水的体积不变，海水的密度一定，由F浮=ρ液gV排知道，浮力不变，在露出水面后，继续上浮的过程中排开海水的体积不断变小，由F浮=ρ液gV排知道，受到的浮力逐渐变小，所以，潜水器上浮过程中浮力先不变后变小，故D错误，符合题意。
9、D
【解析】
A．“雾凇”是空气中的水蒸气遇冷直接变为固态，属于凝华现象，故A错误．
B．霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，是凝华现象，故B错误．
C．“露”是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，是液化现象，故C错误．
D．雾是空气中的水蒸气遇冷液化为液态的小水滴，故D正确为答案．
10、A
【解析】
A．南极空气很湿润是因为固态冰直接变为气态的水蒸气，是升华现象，故A正确；
B．减慢水分蒸发是盆栽花卉管理的关键，剪枝是通过减小液体的表面积从而减慢蒸发，故B错误；
C．海水太阳能净水器先利用海水汽化成水蒸气，水蒸气遇冷又液化成小水滴，达到净化目的，故C错误；
D．物质由固态变为液态叫熔化，由液态变为固态叫凝固，春天屋檐下的冰锥是雪先熔化成水，水再凝固成冰，故D错误．
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A、初中生50m跑的时间一般在8s左右。故A不符合实际；
B、正常情况下，人的体温在37℃左右，变化幅度很小。故B符合实际；
C、电风扇额定电压为220V，70W电风扇正常工作时电流约为，故C符合实际；
D、物理课本的质量在400g＝0.4kg左右，受到的重力在G＝mg＝0.4kg×10N/kg＝4N左右。故D符合实际。
12、AD
【解析】
A、以行驶的汽车为参照物，汽车与树木之间有位置的变化，故路边的树木是运动的，故A正确；
B、物体做匀速直线运动时，物体的位置发生变化，但速度大小没有发生改变，故B错误；
C、物体悬浮时，浮力等于重力，合力为0，受到的盐水的作用力为浮力，不为0，故C错误；
D、托里拆利是历史上第一个测量大气压强的实验，故可以用托里拆利实验测量大气压值，故D正确；
答案选AD。
13、AD
【解析】
A. 小球在摆动过程中，除重力做功外，还有空气阻力做功，所以机械能不守恒，故A错误；B. 由于小球在摆动过程中，机械能越来越小，所以到达最低点的动能会逐渐减小，故B正确；C. 小球从高处向低处摆动过程中，质量不变，高度降低，重力势能减小，速度增大，动能增大，所以是重力势能转化为动能，故C正确；D. 小球从低处向高处摆动过程中，线对小球的拉力始终与运动方向垂直，故拉力不做功，故D错误．故选AD.
本题考查的知识点：（1）物体的动能由质量和速度决定，重力势能由质量和高度决定，分析摆动过程中质量、速度、高度的变化，判断出动能和重力势能的转化；（2）机械能守恒的条件：只有动能和势能的相互转化或者只有重力做功，机械能才守恒．
三、填空题（本大题共5小题，共10分）
14、北 800
【解析】
由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，小红为参照物。普通列车向北行驶；
高铁和普通列车的相对速度：，
根据可得，普通列车的长度为：
。
15、面积（或大小） 1.4
【解析】
解：（1）分别用弹簧测力计水平拉动同一长方体木块，使其在同一水平木板上做匀速直线运动，测力计示数等于滑动摩擦力的大小，因接触面粗糙程度相同，压力大小相同，只改变了接触面大小，故这是为了探究滑动摩擦力大小与接触面的面积（或大小）的关系；
（2）由图所知，弹簧测力计分度值为0.2N，示数为1.4N，即滑动摩擦力大小为1.4N．
点睛：本题探究滑动摩擦力的大小与哪些因素有关，考查了实验原理及控制变量法的运用，注重了对过程与方法的考查．
16、35%噪声污染
【解析】
因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，所以，由内燃机的能量流向图可得，内燃机的热机效率：η＝1﹣25%﹣40%＝35%；
在生活中，热机主要是汽油机和柴油机，汽油和柴油的燃烧会产生大量的烟尘和废气，所以会造成大气污染，同时，由于热机各部位的振动会产生高分贝的噪声，造成噪声污染．
17、不变 能 0.2
【解析】
质量为0.12kg的物体从地球到达月球，位置发生变化，物质多少没有变化，所以质量不变，仍然是0.12kg；天平是等臂杠杆，天平的测量结果=砝码的总质量+游码的示数，与所受重力无关，用调节好的天平在月球上能测量出物体质量；该物体在月球表面所受的重力为：.
18、2 0.2 1.4
【解析】
(1)只闭合开关S时，电路为L的简单电路，由图中可知,当小灯泡两端的电压UL＝2V,通过的电流IL＝0.5A时，灯泡的实际功率PL＝ULIL＝2V0.5A＝1W，所以，小灯泡两端的电压为2V，电源的电压约为2V；(2)闭合开关S、S1时，L与R并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以,它们两端的电压UL＝UR＝U＝2V，由图象可知,通过它们的电流分别为IL＝0.5A,IR＝0.2A，因串联电路中干路电流等于各支路电流之和，所以,电流表示数变化为IR＝0.2A，此时干路电流：I＝ILIR＝＝0.7A，此时电路消耗的总功率：P＝UI＝2V0.7A＝1.4W.
点睛：（1）只闭合开关S时，电路为L的简单电路，根据图象读出小灯泡实际功率为1W两端的电压和电流；（2）闭合开关S、S1时，L与R并联，电流表测干路电流，根据并联电路的电压特点可知它们两端的电压，根据图象可知通过它们的电流，利用并联电路的电流特点可知电流表示数的变化和干路电流表的示数，利用P＝UI求出电路消耗的总功率．
四、计算题（本大题共3小题，共29分）
19、（1）；（2）121Ω。
【解析】
（1）吹风机中的电热丝明显氧化导致其电阻发生了变化，但电动机性能仍保持不变，说明电阻丝与电动机工作时互不影响，且可通过旋转开关来实现只吹冷风和吹热风，故电阻丝与电动机应并联，如下所示：
（2）电能表转过110r，电吹风消耗的电能：
已知t＝6min＝0.1h，吹热风时，吹风机的总功率：，
电热丝的功率：P热＝P﹣PM＝440W﹣40W＝400W，
电热丝氧化后的阻值：。
答：（1）电热吹风机内部的电路情况如上图所示；
（2）此电热吹风机吹热风时，电热丝的实际电阻是121Ω。
20、（1）2J；（2）0.5W；（3）0.5N。
【解析】
（1）拉力所做的有用功：W有＝Gh＝mgh＝0.5kg×10N/kg×0.4m＝2J；
（2）由η＝可得，拉力所做的总功：W总＝＝＝2.5J，拉力做功的功率：P＝＝＝0.5W；
（3）额外功为：W额＝W总﹣W有＝2.5J﹣2J＝0.5J，由W额＝fs可得，物体在斜面上运动时受到的摩擦力：f＝＝＝0.5N。
21、0.2 A 24 V 5.76 W 64.8 W
【解析】
解：（1）由P=UI可知，灯泡的额定电流．
（2）闭合开关S，断开开关S1、S2时，灯泡L与电阻R0串联，灯泡正常发光，则电路中的电流I=IL=0.2A，
所以电源电压U=UL+U0=8V+0.2A×80Ω=24V．
（3）开关S、S1、S2都闭合时，灯泡L被短路，电阻R0与滑动变阻器R并联，电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流．
由于滑动变阻器的最大电阻为R大=100Ω，则R消耗电功率的最小值为：．
此时通过电阻R0的电流，
已知电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，所以，通过R的最大电流为：Imax=I-I0=3A-0.3A=2.7A，
R消耗电功率的最大值为：Pmax=UImax=24V×2.7A=64.8W．
所以，在不损坏电流表的前提，R消耗电功率的最小值和最大值分别为5.76W、64.8W．
答：（1）灯泡的额定电流为0.2A．（2）电源电压为24V．（3）在不损坏电流表的前提，R消耗电功率的最小值和最大值分别为5.76W、64.8W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：不考虑空气阻力，足球在空中只受竖直向下的重力作用，从足球的重心向下作重力的示意图，就是足球所受力的示意图，如上图所示．
【考点定位】力的示意图
23、
【解析】
活塞受弹簧测力计向左的拉力和大气压向右的压力，处于平衡状态，大气压力示意图如下：
六、实验探究题（本大题共3小题，共15分）
24、C电流/A0.60灯泡的亮度与其实际功率有关，实际功率越大，亮度越亮
【解析】
(1)电压表的负接线柱与灯泡的左接线柱相连，滑动变阻器的任意上方接线柱与电流表0.6的接线柱相连，如下图所示：
(2)电压表内阻很大相当于断路，若电压表与电流表位置接反了，电压表串联在电路中测电源的电压有示数，电路断路，电流表无示数，灯泡不亮，故C正确、ABD错误；
(3)从表中数据可知，实际功率等于表中前两项之积，由P=UI可知，第二项数据为通过灯泡的电流/A；
灯泡L1正常发光时的电压为2.5V，此时实际功率等于额定功率，即灯泡的额定功率0.60W；
(4)从实验1→实验2→实验3，灯泡越来越亮，灯泡实际功率越大；因此可得：灯泡的亮度与其实际功率有关，实际功率越大，亮度越亮。
25、 电压不变时，电流与电阻成反比 A 2 A
【解析】
(1)变阻器按一下一上接入电路中，根据电路图知，滑动变阻器接B下接线柱，电压表与电阻并联，如下所示：
(2)由图丙知，电流与电阻的积为：=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，电流与电阻之积为一定值，由图象可以得出结论：电压不变时，电流与电阻成反比；
(3)根据分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数；
(4)电阻两端的电压始终保持2V，根据串联电路电压的规律，变阻器分得的电压：U滑=6V−2V=4V，变阻器分得的电压为电压表示数的=2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=2×20Ω=40Ω，因BC不可行，故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，选用50Ω 1A的变阻器，故A正确．
26、当电流表示数为时，小灯正常发光 1.14W
【解析】
根据题意及图可知，电源的电压为6V；
（1）由题意可知，通过小灯的电流为0.3A时，小灯泡正常发光，判定小灯泡正常发光的理由是电流表示数为0.3安时，小灯正常发光；
（2）根据题意可知，另一个示数变化的电压表测滑动变阻器电压，即滑动变阻器电压为2.2V时，电路中电流为0.3A，所以U额=6V-2.2V=3.8V，P额=U额I额=3.8V×0.3A=1.14W。
电热吹风机
额定电压/V
220
电热丝功率/W
480
电动机功率/W
40
次数
电压/V
______
实际功率/W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
