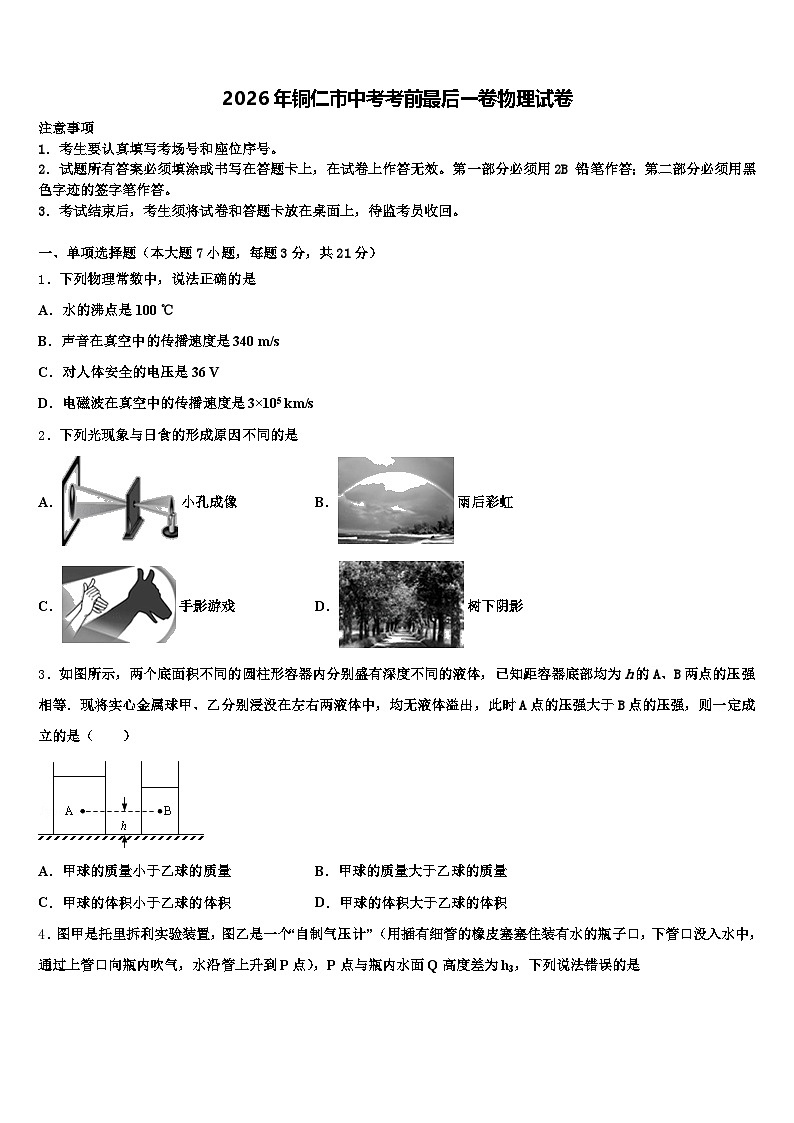

2026年铜仁市中考考前最后一卷物理试卷（含答案解析）

这是一份2026年铜仁市中考考前最后一卷物理试卷（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列物理常数中，说法正确的是
A．水的沸点是100 ℃
B．声音在真空中的传播速度是340 m/s
C．对人体安全的电压是36 V
D．电磁波在真空中的传播速度是3×105 km/s
2．下列光现象与日食的形成原因不同的是
A．小孔成像B．雨后彩虹
C．手影游戏D．树下阴影
3．如图所示，两个底面积不同的圆柱形容器内分别盛有深度不同的液体，已知距容器底部均为h的A、B两点的压强相等．现将实心金属球甲、乙分别浸没在左右两液体中，均无液体溢出，此时A点的压强大于B点的压强，则一定成立的是（ ）
A．甲球的质量小于乙球的质量B．甲球的质量大于乙球的质量
C．甲球的体积小于乙球的体积D．甲球的体积大于乙球的体积

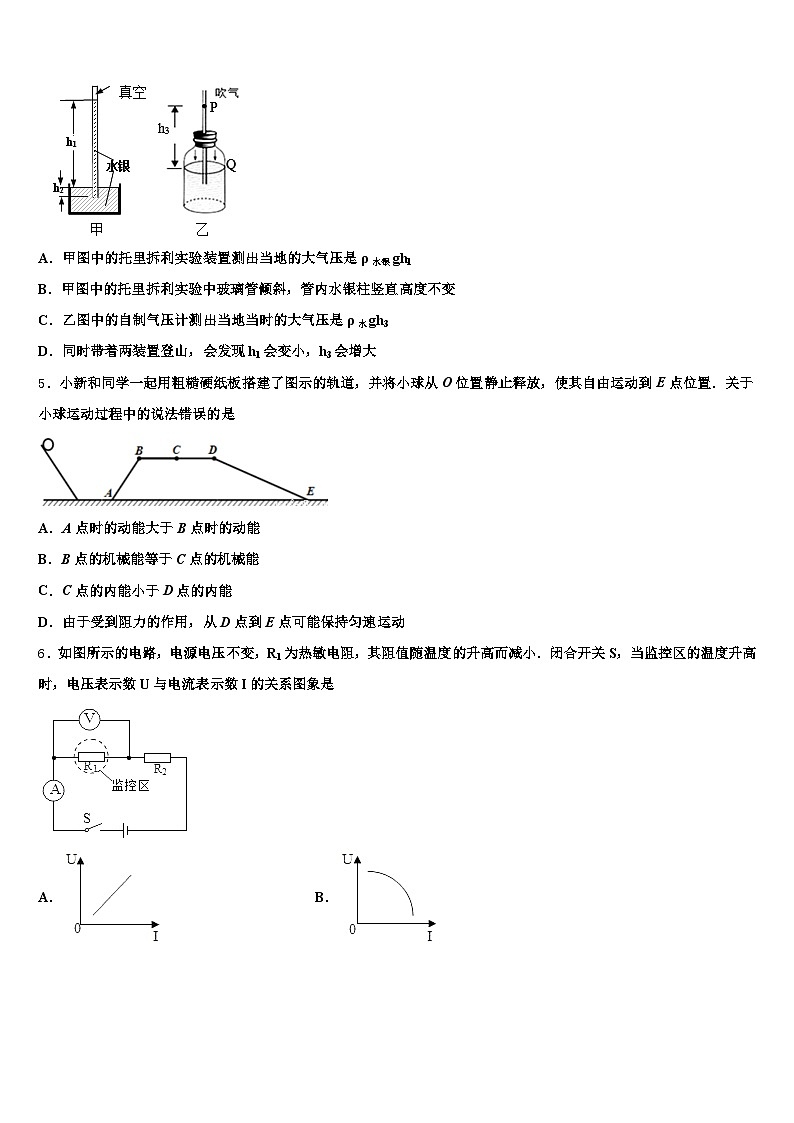

4．图甲是托里拆利实验装置，图乙是一个“自制气压计”（用插有细管的橡皮塞塞住装有水的瓶子口，下管口没入水中，通过上管口向瓶内吹气，水沿管上升到P点），P点与瓶内水面Q高度差为h3，下列说法错误的是
A．甲图中的托里拆利实验装置测出当地的大气压是ρ水银gh1
B．甲图中的托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变
C．乙图中的自制气压计测出当地当时的大气压是ρ水gh3
D．同时带着两装置登山，会发现h1会变小，h3会增大
5．小新和同学一起用粗糙硬纸板搭建了图示的轨道，并将小球从O位置静止释放，使其自由运动到E点位置．关于小球运动过程中的说法错误的是
A．A点时的动能大于B点时的动能
B．B点的机械能等于C点的机械能
C．C点的内能小于D点的内能
D．由于受到阻力的作用，从D点到E点可能保持匀速运动
6．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是

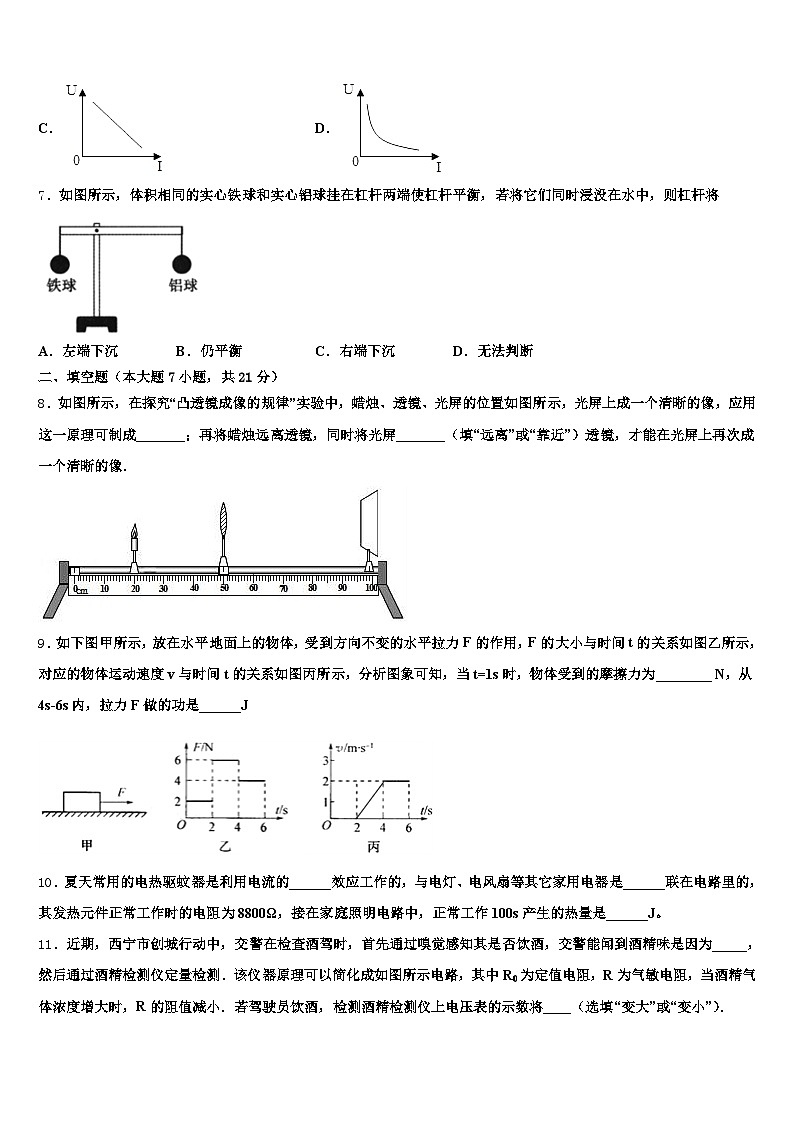

A．B．
C．D．
7．如图所示，体积相同的实心铁球和实心铝球挂在杠杆两端使杠杆平衡，若将它们同时浸没在水中，则杠杆将
A．左端下沉B．仍平衡C．右端下沉D．无法判断
二、填空题（本大题7小题，共21分）
8．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成_______；再将蜡烛远离透镜，同时将光屏_______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像．
9．如下图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，F的大小与时间t的关系如图乙所示，对应的物体运动速度v与时间t的关系如图丙所示，分析图象可知，当t=1s时，物体受到的摩擦力为________ N，从4s-6s内，拉力F做的功是______J
10．夏天常用的电热驱蚊器是利用电流的______效应工作的，与电灯、电风扇等其它家用电器是______联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是______J。
11．近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为_____，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，检测酒精检测仪上电压表的示数将____（选填“变大”或“变小”）．
12．如图所示，是某液体的凝固图像，当该液体凝固后，它是＿＿＿＿（填“晶体”或“非晶体”）；第15分钟的内能＿＿＿（填“大于”、“小于”或“等于”）第10分钟的内能；若500g该液体从A点降温到B点，共放出＿＿＿＿J的热量．｛c液＝1．2×103J/（kg•℃）｝
13．电炉丝通过导线接到电路里，电炉丝和导线通过的电流________（选填“相同”或“不同”），电炉丝热得发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的________有关。
14．质量相等、初温相同的甲和乙，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示，则_____的比热容大．（选填“甲”或“乙”）
三、作图题（共7分）
15．光由空气斜射向水面时发生反射和折射，请你在下图中画出反射光线和折射光线的大致方向。
16．如图所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块块在B处时水平方向的受力示意图．
17．某家庭进户线和各元件如图所示，请完成家庭电路的连接．
四、实验题（本大题共5小题，共20分）
18．小明在郊游时发现了一块坚硬的矿石，他想用弹簧测力计（量程为5N）、 烧杯、细线等简单器材测量这块矿石的密度．实验过程如下：(ρ水=1.0×101 kg/m1，g取10N/kg）
（1）小明用弹簧测力计直接测量矿石的重力，发现测力计的示数仍不能将矿石提起，因此他改用图甲所示的装置进行了测量；当杠杆水平静止时，弹簧测力计的示数为______N，矿石的质量为______ g．
（2)将该矿石浸没在水中静止时，如图乙所示，仍使杠杆水平静止，记录测力计的示数，根据阿基米德原理可算出该矿石的体积V=_________m1；
（1）矿石的密度ρ矿=_________ kg/m1．
19．在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2. 5 V，电阻约为10Ω.
请你用笔画线代替导线，将图甲中的实物电路连接完整___________连接电路时，开关应该处于_______ (选填“断开”或“闭合”)状态.小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为 ______ V，
若他想测量小灯泡的额定功率，应将图甲中滑片P向 ____________(选填“A”或“B”)端移动，使电压表的示数为2. 5 V.小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是 _____ W.小毛同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_____________________.(写出一种即可)
20．在“测量小灯泡功率”的实验中，提供的器材有：铭牌上仅能看清标有“0.3A”字样的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干．
（1）请用笔画线代替导线将图甲所示的实物电路连接完整．
（_____）
（2）闭合开关前，滑动变阻器的滑片应置于____（左/右）端．闭合开关，小灯泡不亮，电流表有示数．电压表无示数，则电路故障是____．
（3）排除故障后，移动变阻器的滑片，使电流表示数为 0.3A，此时电压表示数如图乙所示，其值为____V，小灯泡的额定功率为____W．
（4）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的四分之一，请你帮助分析出这种现象的原因是____．
21．如图是“探究浮力的大小与排开的水所受重力关系”的过程情景，请根据图示完成下面的填空。
（1）实验中的所用圆柱体的重力为_____N。
（2）在如图B中存在的错误是_____。
（3）纠正错误后，继续实验，在图C中圆柱受到的浮力F浮＝_____N。
（4）根据如图_____可以得出，圆柱体排开的水所受的重力为_____N。
（5）实验结果表明：浸在水中的物体受到的浮力_____物体排开水所受到的重力（选填“大于”、“小于”或“等于”）。
（6）纠正如图B中的错误后，圆柱体从刚接触水面到全部浸没水中，弹簧测力计的示数逐渐减小，水对杯底的压强_____（选填“逐渐增大”、“逐渐减小、“保持不变”）。
22．在探究热现象的实验中，小明将质量相等的冰和石蜡分别装在两个相同的试管中，并放在一个装有水的大烧杯中进行加热，如图甲所示，根据实验数据绘制的温度随时间变化的图象，如图乙所示，请回答下列问题：
将两试管放在同一个装有水的大烧杯中进行加热，目的是_____．由图乙可知，_____（选填“A”或“B”）是冰，该物质在第4分钟时的状态为_____，冰在熔化过程中_____增大（选填“分子动能”成“分子势能”），当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，其原因可能是_____．加热1分钟，冰、石蜡均为固态，由图乙可知，此时_____（选填“冰”或“石蜡”）的比热容较大．
五、计算题（本大题共2小题，共13分）
23．如图所示，边长为0.2m、质量为24kg的实心正方体A，以及边长为0.1m，质量为4.5kg的实心正方体B分别放置在水平地面上．（g取10N/kg）求：
（1）实心正方体A的密度；
（2）实心正方体B对地面的压强；
（3）为使A、B对水平地面的压强相等，将正方体A沿水平方向切下厚度h1一块 后叠放到正方体B上方，或将正方体A沿竖直方向切下厚度h2一块后叠放到正方体B上方都可以达到目的，求h1与h2的值．
24．图甲是一则公益广告，浓浓的孝心渗透着社会主义核心价值观．小红给爷爷网购了一台电热足浴器，其铭牌的部分参数如图乙所示．足浴器某次正常工作时控制面板显示如图丙所示（指示灯亮表示正常工作）．求：
（1）此时足浴器的工作电流多大？（计算结果保留一位小数）
（2）若足浴器装入最大容量、初温为22℃的水，则当水温达到控制面板上显示的温度时，水所吸收的热量为多少？[已知水的比热容C水=4.2×103J/(kg•℃)]
（3）若上述加热过程耗时15min，则该足浴器的热效率多大？
六、综合能力题（本大题共3小题，共18分）
25．2017年4月,郑州一新能源汽车智能出行平台在当地街头投放首批共享汽车,由此开启郑州的共享汽车时代,共享汽车大肆进入郑州!若某品牌共享汽车空车质量为800kg电池容量44kW·h,共有4个轮子,每个轮胎与地面的接触面积为50cm2,标准承载200kg,请你回答下面的问题:(g取10N/kg)
该共享汽车使用的是电能,电动机是核心部分,电动机工作时能量的转化是________.电动机的工作原理是_________标准承载下,电动汽车静止时对水平地面的压强是多少?________如图所示是电动汽车行驶在某路段的路程与时间图象,如果汽车受到地面的阻力为总重的0.09倍,在标准承载下,电动汽车车以该速度匀速行驶1分钟的耗电量为0.4kW·h,电动机的效率是多少?_________若同等条件下,某燃油汽车百公里消耗汽油6升,而电动汽车最大续航(充满电最大行驶路程)200km,请通过计算比较两种汽车的百公里能耗,并说明能耗不同的主要原因（汽油的密度ρ=0.7×103kg/m3,热值q=4.6×107J/kg.）___________
26．物理兴趣小组制作了如图甲所示的测量大气压强装置，其中弹簧的伸长长度（△L）跟所受拉力（F）的关系如图乙所示，注射器的最大刻度为20ml，全部刻度的长度为20cm，电源电压为6V，电阻R0的阻值为5Ω，电阻R是长20cm、阻值20Ω的均匀电阻丝，电压表的量程为0﹣3V．该气压计使用前先将注射器活塞推到顶端排尽注射器内的空气，并用橡皮帽将注射器孔封闭．
当外界大气压为1标准大气压时，将弹簧右端固定在注射器的活塞上，向左拉弹簧另一端使活塞右端滑动到注射器的中部静止，然后将弹簧左端固定在支架上，如图甲所示．若活塞与注射器内壁摩擦忽略不计、注射器内视作真空，此时，弹簧对活塞的拉力F_____活塞受到的大气压力F大气（选填“大于”、“等于”或“小于”），弹簧伸长的长度为_____．（取1标准大气压＝1.0×105Pa）将滑片固定在弹簧右端，调节电阻丝R的位置，使其和滑片接触良好且滑片位于R的中点，当大气压强增加时，电压表的示数_____（选填“增大”、“不变”或“减小”），该装置能测得的最大气压是_____Pa．求：当外界大气压为4×105Pa时，装置中滑动变阻器R消耗的电功率大小__________．
27．“十一”期间,小明一家开车外出旅游途中看到如图所示的限速牌．小明用了10min的时间通过了这段10km长的限速路段请你通过计算说明他超速了吗?近期,我国又加大了对超速和酒后驾车的查处力度．请你写一句相关的警示语,以提醒司机朋友一定要按交通法规驾车．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．水的沸点随气压的改变会发生变化，气压升高沸点也随之升高，一标准大气压下水的沸点为100℃，故A错误；
B．声音是由物体振动产生的，声音的传播需要介质，真空不能传声，故B错误；
C．当电压作用于人体时，会产生一定的伤害，对人体安全的电压是不高于36V，故C错误；
D．电磁波在真空中的传播速度与光速相同是3×108m/s=3×105km/s，故D正确．
2、B
【解析】
小孔成像、手影游戏和树下阴影都是光的直线传播形成的；雨后彩虹是光的色散形成的，因此不同的是B项．故选B．
3、D
【解析】
设A点到液面的距离是hA，B点到液面的距离是hB，由图知：hA＞hB，因为A、B两点的压强相等，由P=ρgh，得：
ρAghA=ρBghB，
ρAhA=ρBhB，
因为hA＞hB，所以ρA＜ρB．
金属球甲、乙分别浸没在A、B两液体中，设液面上升的高度分别为：△hA、△hB，A点的压强大于B点的压强，即：
ρAg（hA+△hA）＞ρBg（h'B+△hB），
因为
ρAhA=ρBhB，
ρA＜ρB，
所以△hA＞△hB，由图知两容器的底面积SA＞SB，两球浸没在液体中，液面上升的体积，即两球排开液体的体积SA△hA＞SB△hB，因为两球排开液体的体积等于它们自身的体积，所以V甲＞V乙，故C错误，D正确．
球的质量m=ρV，因为不知道两球的密度关系，所以不能判断两球的质量关系，故AB错误．答案为D．
4、C
【解析】
A．甲图中的大气压能支持h1高的水银柱，所以当地的大气压是ρ水银gh1，故A正确；
B．由于大气压不变，所以托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变，故B正确；
C．由于向瓶内吹气，使的瓶内的气压高于当地的大气压，所以ρ水gh3的值是大于当地的大气压的，故C错；
D．同时带着两装置登山，大气减小，会发现h1会变小，由于乙图中瓶子是密封的，里面气体压强不变，外界气压减小，所以h3会增大，故D正确．
5、B
【解析】
A、小球从A点到B点运动时，质量不变，速度减小，动能减小，A点时的动能大于B点时的动能，故A正确，不符合题意；
B、小球从B点到C点时，受到摩擦力的作用，机械能减小，B点的机械能小于C点的机械能，故B错误，符合题意；
C、小球从C点到D点，受到摩擦力的作用，机械能减小，内能增大，C点的内能小于D点的内能，故C正确，不符合题意；
D、由于受到摩擦力的作用，从D点到E点可能受力平衡，处于平衡状态，保持匀速运动，故D正确，不符合题意．
6、C
【解析】
由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。
A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；
BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数
U1＝U总−U2＝U总−IR2
因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。
故选C。
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。
7、A
【解析】
因为ρ铁＞ρ铝，V铁=V铝，根据m=ρV得到m铁＞m铝，根据G=mg得到G铁＞G铝，设铁球和铝球对杠杆拉力的力臂分别为l铁，l铝，由杠杆的平衡条件，可得：G铁l铁= G铝l铝。因G铁＞G铝，所以l铁＜l铝。又因V铁=V铝，当把铁球和铝球同时浸没在水中，根据F浮=ρ液gV排可知F浮铁=F浮铝，则F浮铁l铁＜F浮铝l铝，所以(G铁-F浮铁) l铁＞(G铝-F浮铝) l铝，左端下沉。
二、填空题（本大题7小题，共21分）
8、投影仪 靠近
【解析】
由图知，物距小于像距，此条件下凸透镜成倒立放大的实像，所以此时在光屏上得到的是倒立、放大的实像，其应用是投影仪、幻灯机或电影机；
再将蜡烛远离透镜，即物距增大，则像距应减小，所以需要将光屏靠近凸透镜，才能在光屏上再次成一个清晰的像．
凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
9、2 16
【解析】
由丙图可知，前2s物体速度为零，所以当t=1s时，物体速度为零，处于静止状态；故物体受平衡力，平衡力大小相同，根据乙图可知，物体所受拉力为2N，故摩擦力也为2N；
由丙图可知,4s∼6s内,物体做匀速直线运动,运动的速度为2m/s,则在第4s到6s内：物体移动的距离为s=vt=2m/s×(6s−4s)=4m；
从乙图中可知4s∼6s内物体受到的外力为4N，则拉力在这段时间内对物体所做的功为：W=Fs=4N×4m=16J；
10、热 并 550
【解析】
[1]电热驱蚊器是利用电流的热效应工作的，电流产生的热让蚊香片熔化产生驱蚊的气味。
[2]家用电器在家庭电路中都是并联的，互不影响都能独立工作。
[3]产生的热量是
11、分子不停地做无规则运动（或扩散现象） 变大
【解析】
酒精分子不停地做无规则运动，通过饮酒驾驶员的呼吸扩散到空气中，所以交警能闻到酒味；由电路图可知，R与R0串联，电压表测R0两端的电压，因酒精气体浓度增大时，R的阻值减小，所以，若驾驶员饮酒，R的阻值减小，电路中的总电阻减小，由可知，电路中的电流变大，由U=IR可知，R0两端的电压变大，即电压表的示数变大．
12、晶体 小于 1．2×101
【解析】
固体有晶体和非晶体之分．由图像可见该液体在凝固过程中继续放热，温度保持不变，所以该液体凝固后是晶体．第10分钟到第15分钟液体逐渐放热凝固，内能减小．由图像可见该液体从A点20℃降温到B点0℃，放出的热量为：
13、相同 电阻
【解析】
电炉丝和连接的导线串联在电路中，通过的电流相同，通电时间是相同的，由焦耳定律可知，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热的发红而导线却几乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关。
14、乙
【解析】
由图知道，在某一定时间时，甲的温度的变化量比乙的温度变化量大；由Q＝cm△t知道，甲和乙质量相等、初温相同，吸收相同的热量（即加热时间相同），甲升高的温度比乙升高的温度高，比较变化的温度知道，甲的比热容小，乙的比热容大．
三、作图题（共7分）
15、见解析
【解析】
过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出反射光线。如图所示：
16、
【解析】
木块在水平面上越来越慢，最后停下来，是因为只受到一个摩擦力的作用，摩擦力的方向与物体运动的方向相反向左，如下图所示：
17、
【解析】
家庭电路中，电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
四、实验题（本大题共5小题，共20分）
18、2.2 660 1×10-4 2.2×101
【解析】
(1)由图甲可以知道弹簧测力计的量程为0-5N，分度值为0.2N，因此示数为2.2N，
l1:l2=1:1,又知F1=2.2N, ,并且F1l1=Gl2,所以G===6.6N,
矿石的质量m===0.66kg=660g;
(2)由图丙可以知道,此时弹簧测力计的示数为1.2N，据杠杆平衡条件可得，
F2==1.6N,
因此矿石受到的浮力为：F浮=GF2=;
由F浮=水gV排得矿石的体积：V===110-4m1;
矿石的密度:===2.2×101kg/m1.
19、 断开 2.2 B 0.5 小灯泡断路
【解析】
(1)灯泡正常发光时电流约为I＝ ＝0.25A，电流表应选择0∼0.6A，把灯泡与电流表串联接入电路，电路图如图所示:
(2) 为保护电路，连接电路时应断开开关．(3)闭合开关前，图甲中滑动变阻器的滑片P应位于B端，此时滑动变阻器接入电路的阻值最大,．由图乙所示电压表可知，其量程为0∼3V，分度值为0.1V，示数为2.2V， (4)由图丙所示的I−U图象可知，灯泡额定电压2.5V对应的电流为0.2A，小灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W，(5)闭合开关，移动变阻器滑片P，小灯泡始终不亮，电路存在断路或灯泡发生短路；电流表无示数，说明电路存在断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路．
20、见解析所示 左 灯泡短路 2.5 0.75 灯丝的电阻随温度的变化而变
【解析】
（1）由于灯上标有“0.3A”字样，表示灯的额定电流为0.3A，所以，测量小灯泡功率的实验中，电流表选用小量程与灯串联，电压表与灯并联，电路如下：
（2）闭合开关前，滑动变阻器的滑片应置阻值最大处，即左端；闭合开关，发现灯泡不亮，电流表在干路上有示数，说明电路故障为短路；电压表无示数，则说明与电压表串联的灯泡是短路；
（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，由于电压表选用小量程，故由图乙知道，分度值为0.1V，其值为2.5V，小灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W；
（4）当灯泡两端的电压调为额定电压的一半时，通过灯的电流也减小了，此时灯丝的温度降低，而灯的电阻随温度的降低而减小，由 知道，测得的实际功率不等于其额定功率的。
21、4 溢水杯未注满水 1 AD 1 等于 保持不变
【解析】
（1）由图B可知，弹簧测力计示数为4N，故实验中的所用圆柱体的重力为4N；
（2）圆柱体放入水中前，溢水杯中的水应该满的，否则溢出水的体积将小于物体排开水的体积，所以在情景图B中存在的错误是溢水杯未注满水，应改为在溢水杯中装满水；
（3）由图C可知，圆柱体浸没在水中时，弹簧测力计的示数F＝3N，则圆柱受到的浮力：F浮＝G﹣F＝4N﹣3N＝1N；
（4）由图D可知，小桶和水的总重力G总＝1.9N；由图A可知，空小桶的重力G桶＝0.9N，则圆柱体排开水所受的重力：G排＝G总﹣G桶＝1.9N﹣0.9N＝1N；
（5）由（3）（4）可知，浸在水中的物体受到的浮力等于物体排开水所受到的重力。
（6）纠正错误后，即溢水杯中的水应该满的，圆柱体从刚接触水面到全部浸没水中的过程，排开水的体积逐渐增大，浮力逐渐增大，根据F浮＝G﹣F知，弹簧测力计的拉力逐渐减小；溢水杯中的水是满的，圆柱体从刚接触水面到全部浸没水中的过程，溢水杯中水的深度不变，由p＝ρgh可知，水对溢水杯底的压强保持不变。
22、使A、B受热均匀或AB吸热相同 A 固液共存态 分子势能 无法从烧杯的水中继续吸热 石蜡
【解析】
（1）将两试管放在同一个装有水的大烧杯中进行加热，目的有二，一是受热均匀，二是可以保证两种物质吸收的热量相等；
(2)由如图乙可知，A物质在0℃时，吸热温度不再升高，全部熔化为液体后，温度再升高，所以A为晶体，即A是冰；
该物质在第4分钟时，处在熔化过程中，有冰也有水，所以状态为固液共存的状态；
冰在熔化过程中，吸热温度不变，所以分子动能是不变的，但分子势能会增大；
当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，是因为试管内外都为水，当外面的水沸腾时，温度不再升高，试管中的水温也能达到沸点，但到沸点后不能继续吸收热量，所以不会沸腾，即原因是：达到沸点，不能持续吸热；
（3）由图乙知，加热1分钟时，冰的温度升高得高，且两种物质的质量相等，即吸收相同的热量时，冰的温度变化大，由可知，冰的比热容较小，石蜡的比热容较大．
点睛：注意理解，当试管的内外都为水时，试管中的水是不会沸腾的，因为温度虽然能达到沸点，但到了沸点后，内外的温度相同，不能继续吸热，所以不会沸腾．
五、计算题（本大题共2小题，共13分）
23、（1）3×103kg/m3 ；（2）4.5×103 Pa ；（3）0.01m ，0.0125m
【解析】
（1）根据题意知道，实心正方体A的体积是：VA =（0.2m）3 =8×10-3 m3，所以，A的密度是： =3×103 kg/m3；
（2）实心正方体B对地面的压力是：FB=GB =mB g=4.5kg×10N/kg =45N；实心正方体B对地面的压强是： =4.5×103 Pa；
（3）将正方体A沿水平方向切时，则SA：SB =（0.2m）2 ：（0.1m）2 =4：1，根据A、B对水平地面的压强相等知道， ，即 ，代入数据知道， ，由此解得h1 =0.01m；
将正方体A沿竖直方向切时，，代入数据得：，由此解得：h2 =0.0125m．
24、 (1) 2.3A；(2) 3.78×105J；(3) 84%．
【解析】
(1)由图丙可知，此时足浴器的电功率P=500W，由P=UI可得，此时足浴器的工作电流：；
(2)足浴器装入最大容量时水的体积：V=5L=5×10−3m3，水的质量：m=ρV=1.0×103kg/m3×5×10−3m3=5kg，则水温达到控制面板上显示的温度时水所吸收的热量：Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×5kg×(40℃−22℃)=3.78×105J，
(3)加热时间t=15min=900s，电热足浴器消耗的电能：W=Pt=500W×900s=4.5×105J，则该足浴器的热效率： ．
答：(1)此时足浴器的工作电流为2.3A；
(2)当水温达到控制面板上显示的温度时水所吸收的热量为3.78×105J；
(3)上述加热过程耗时 15min，该足浴器的热效率为84%．
六、综合能力题（本大题共3小题，共18分）
25、电能转化为机械能 是利用通电线圈在磁场中受力转动原理工作的 5 75 主要因为电动汽车的效率高于燃油汽车的效率．
【解析】
（1）电动机制作原理是利用通电线圈在磁场中受力转动原理工作的，是电能转化为机械能；(2)根据压强公式计算出电动汽车静止时对地面的压强．（3）由效率的公式计算出电动机的效率．（4）比较两种汽车的百公里能耗，说明能耗的不同原因．
【详解】
(1)电动机正常工作时，将电能转化为机械能，是利用通电线圈在磁场中受力转动原理工作的．（2）标准承载下，对地面的压力为F=G=mg=（800kg+200kg）=10000N,
车与地面的接触面积S=450cm2=450m2=2m2,根据压强公式p=5;(3)电动汽车的牵引力为f=0.09G=0.0910000N=900N,如图，电动汽车的速度v=,行驶1分钟通过的距离s=vt=20m/s60s=1200m．电动汽车1分钟做的功=Fs=900N1200m=1.08J, 匀速行驶1分钟的耗电量为0.4kW•h,即W耗电=，则电动机的效率:===75．
（4）电动汽车1分钟行驶的路程为s=vt=20m/s60s=1200m=12km，能耗是0.4KWh.则1km能耗是KWh，则百公里能耗是KWh，即100公里能耗是3.6J，即1.2J．
燃油汽车百公里消耗的汽油m=v=0.7kg/6=4.2kg.则燃油汽车百公里能耗Q=qm=4.6J/kg4.2kg=1.93J,比较发现，电动汽车百公里能耗小于燃油汽车百公里能耗，主要因为电动汽车的效率高于燃油汽车的效率．
26、等于 1cm 增大 6×105 1.75W
【解析】
解：（1）由题意可知，当活塞处于静止时，其所受的大气压力与弹簧的拉力是一对平衡力，故二者的大小相等；活塞的横截面积：由V=SL得，S===1cm2=1×10﹣4m2，
由公式p=得，F=pS=1.0×105Pa×1×10﹣4m2=10N，读图乙可知，当F=10N时，△L=1cm．（2）由图可知：滑动变阻器与定值定值R0串联，当大气压强增大时，滑片向右滑动，接入电路的阻值变小，电流变大，则定值电阻分压变大，即电压表的示数增大．由于电压表的量程为0～3V．所以电压表示数为3V时，大气压的值最大；此时电路中的电流为：I===0.6A；由I=得：电路中的总电阻为：R总===10Ω，根据串联电路的总电阻等于各电阻之和可得：R滑1=R总﹣R0=10Ω﹣5Ω=5Ω，由于变阻器R是长20cm、阻值20Ω的均匀电阻丝，所以当R滑1=5Ω时连入电路的长度为5cm；根据活塞右端滑动到注射器的中部静止，即连入电路的长度为10cm时弹簧伸长的长度是1cm；可知：连入电路的长度为5cm；弹簧伸长的长度△L1=△L+（s0﹣s1）=1cm+（10cm﹣5cm）=6cm，读图乙可知，当△L1=6cm时，F1=60N，所以此时的大气压p0′=p1===6×105Pa．（3）大气压为4×105Pa时，活塞受到压力F2=p2S=4×105Pa×1×10﹣4m2=40N，由图可知，F2=40N时，弹簧伸长量为△L2=4cm；滑片移动的距离是△s=△L2﹣△L1=3cm，则滑动变阻器连入电路的长度为：s2=s0﹣△s=10cm﹣3cm=7cm；由于变阻器R是长20cm、阻值20Ω的均匀电阻丝，则滑动变阻器阻值为R滑2=7Ω，则电路中电流I2===0.5A，R消耗的功率P2=I22R滑2=（0.5A）2×7Ω=1.75W．
点睛：本题是一个通过电路来测量大气压的装置，能正确读懂装置的原理，并运用相关的公式、原理来进行分析、计算，是解答本题的关键，有一定的难度．
27、在此路段汽车超速@为了你和他人的安全，饮酒不开车，开车不饮酒．
【解析】
该交通标志牌表示汽车行驶的最大速度为40km/h；
由题意可知小明行驶的时间,通过的路程．
由公式得，小明行驶的速度为；
．
可见小明超速了．
警示语：只要符合安全驾车的标志语即可．
如：为了你和他人的安全,饮酒不开车,开车不饮酒；
车祸猛于虎，请勿超速行驶等．
