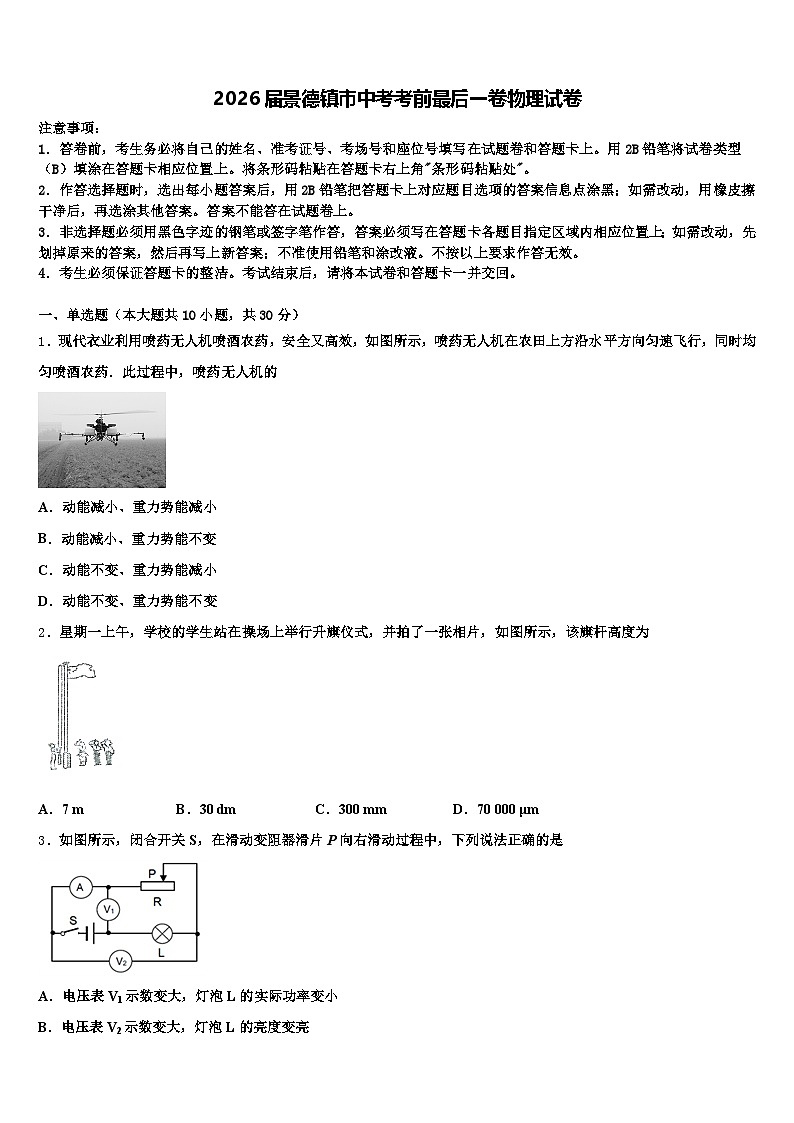

2026届景德镇市中考考前最后一卷物理试卷（含答案解析）

这是一份2026届景德镇市中考考前最后一卷物理试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列实例中属于液化现象的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．现代衣业利用喷药无人机喷酒农药，安全又高效，如图所示，喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷酒农药．此过程中，喷药无人机的
A．动能减小、重力势能减小
B．动能减小、重力势能不变
C．动能不变、重力势能减小
D．动能不变、重力势能不变
2．星期一上午，学校的学生站在操场上举行升旗仪式，并拍了一张相片，如图所示，该旗杆高度为
A．7 mB．30 dmC．300 mmD．70 000 μm
3．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是
A．电压表V1示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮

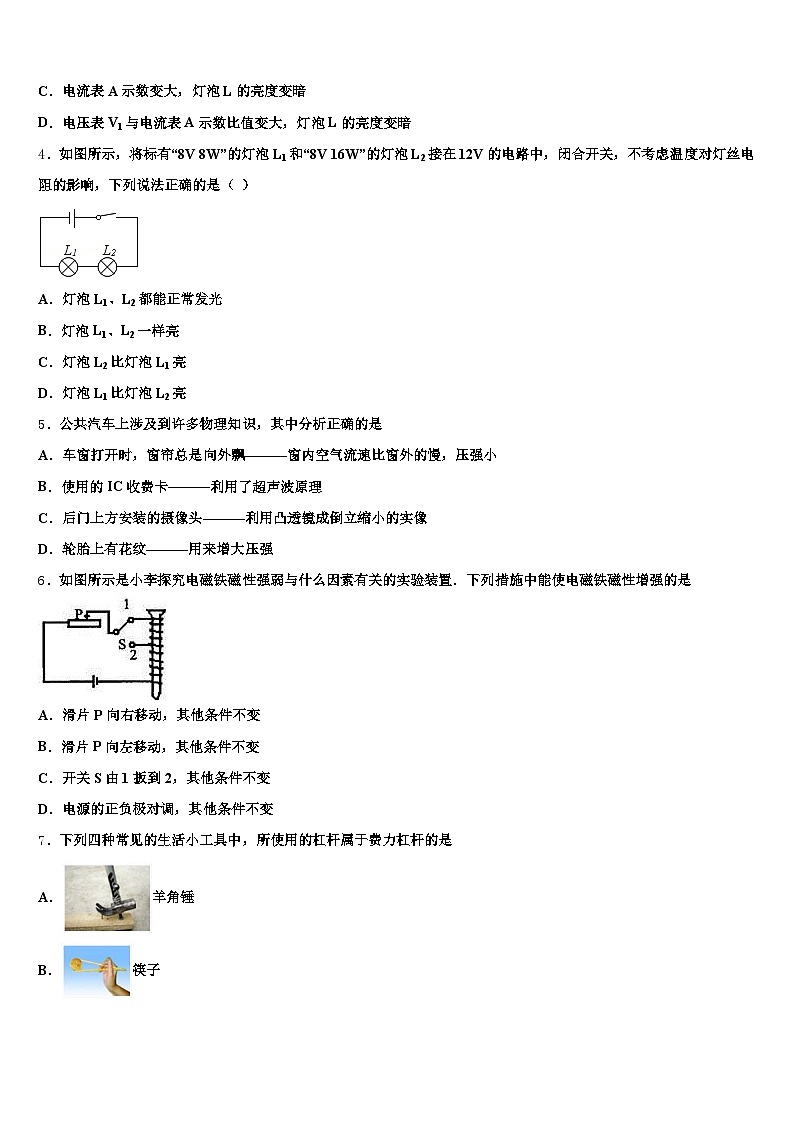

C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变暗
4．如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．灯泡L1、L2都能正常发光
B．灯泡L1、L2一样亮
C．灯泡L2比灯泡L1亮
D．灯泡L1比灯泡L2亮
5．公共汽车上涉及到许多物理知识，其中分析正确的是
A．车窗打开时，窗帘总是向外飘———窗内空气流速比窗外的慢，压强小
B．使用的IC收费卡———利用了超声波原理
C．后门上方安装的摄像头———利用凸透镜成倒立缩小的实像
D．轮胎上有花纹———用来增大压强
6．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是
A．滑片P向右移动，其他条件不变
B．滑片P向左移动，其他条件不变
C．开关S由1扳到2，其他条件不变
D．电源的正负极对调，其他条件不变
7．下列四种常见的生活小工具中，所使用的杠杆属于费力杠杆的是
A．羊角锤
B．筷子

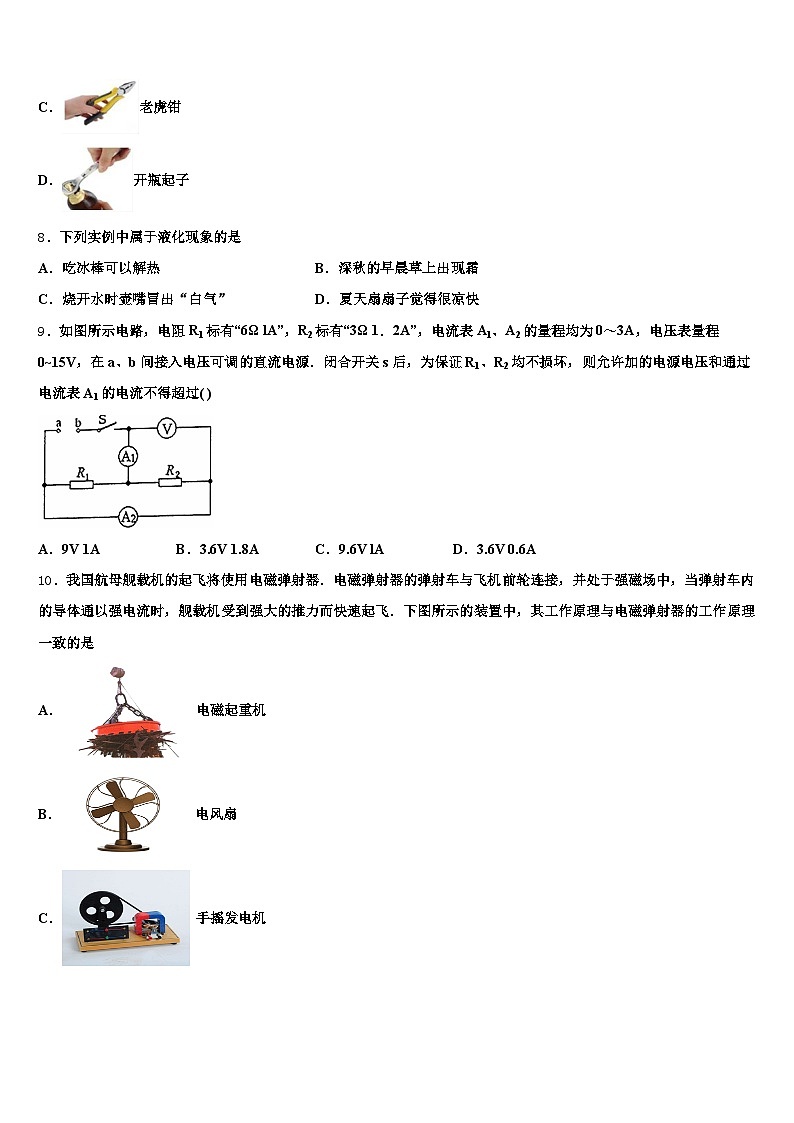

C．老虎钳
D．开瓶起子
8．下列实例中属于液化现象的是
A．吃冰棒可以解热B．深秋的早晨草上出现霜
C．烧开水时壶嘴冒出“白气”D．夏天扇扇子觉得很凉快
9．如图所示电路，电阻R1标有“6Ω lA”，R2标有“3Ω 1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过( )
A．9V 1AB．3.6V 1.8AC．9.6V lAD．3.6V 0.6A
10．我国航母舰载机的起飞将使用电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．下图所示的装置中，其工作原理与电磁弹射器的工作原理一致的是
A． 电磁起重机
B． 电风扇
C． 手摇发电机
D． 电铃
二、多选题（本大题共3小题，共12分）
11．在探究滑轮组机械效率的影响因素时，一位同学设计了如图所示的甲、乙、丙、丁四个提升重物的滑轮组，其中每个钩码的质量均相同，每个滑轮的质量也均相同。若不计绳重和轮与轴的摩擦，则下列说法中正确的是
A．甲滑轮组的机械效率小于乙滑轮组的机械效率
B．乙滑轮组的机械效率等于丁滑轮组的机械效率
C．利用乙、丙两个滑轮组可以探究滑轮组的机械效率与动滑轮重是否有关
D．利用甲、丙两个滑轮组可以探究滑轮组的机械效率与被提升物体的物重是否有关
12．如图所示用铅笔可以做很多物理小实验.下列说法正确的是
A．如图甲所示，手指压铅笔尖，人手感到疼，因为力的作用是相互的
B．如图乙所示，用一根橡皮筋水平匀速拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再匀速拉动，第二次皮筋伸长量比第一次大
C．如图丙所示，用两手指水平压住铅笔的两端，铅笔静止时，两手指对铅笔的压力相等
D．如图丙所示，用力压时，两个手指的感觉不同，说明压力的作用效果跟受力面积有关
13．下列有关家庭用电知识说法正确的是
A．三孔插座正中间的插孔应与地线相连
B．制作保险丝应选择熔点较高、电阻较小的材料
C．控制电灯的开关应连接在火线和该电灯之间
D．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽
三、填空题（本大题共5小题，共10分）
14．如图所示的弹簧测力计，是测量_____的工具，此时它的示数为____牛.在“探究物质质量与体积的关系”实验中，需要测量的物理最是________，实验中换多种物质重复实验的目的是_______。
15．2018年5月21日5点28分，西昌卫星发射中心用长征四号丙运载火箭，成功发射嫦娥四号中继星“鹊桥”，发射过程中，“鹊桥”外壳的内能_______（选填“增大”、“不变”或“减少”），这是通过______的方法使之内能发生改变的；发射过程中，“鹊桥”的重力势能______（选填“增大”、“不变”或“减少”）。
16．制作简易气压计，观察大气压随高度的变化．
（1）如图所示，在玻璃瓶中倒入适量红色的水，将插有玻璃管的橡皮塞塞紧瓶口，红水升到玻璃管一定的高度，但高度不够，你可______，使水上升到瓶口以上适当位置，制成了简易气压计．
（2）将简易气压计从一楼移到四楼过程中，发现玻璃管内水柱______，说明______．
17．太和县北城中心学校举行八年级春季运动会，由于当天风较大，原定的羽毛球比赛暂缓进行，因为羽毛球质量较小，其 __________ 小，风易改变其运动状态．
18．如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为_____Ω，此时灯泡L和电阻R消耗的功率之比是______．
四、计算题（本大题共3小题，共29分）
19．如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，水箱最多装水0.2kg。它有大小两个加热挡位，其内部电路如图所示，电热丝R1=56Ω，R2=44Ω，求：
（1）大功率挡的额定功率。
（2）若用大功率挡将水箱中0.2kg的水从20℃加热到100℃，需要吸收多少热量？
（3）若用大功率挡加热这些水，所需时间为1分10秒，求熨烫机的加热效率。（结果保留一位小数）
20．下表是某储水式电热水器的铭牌：
已知水的比热容C水=4.2×103J/（kg.0C），水的密度是ρ水=1.0×103kg/m3，根据表中的数据，试求：
(1)电热水器正常工作的电流是多大？（结果保留两位小数）
(2)电热水器里的水刚好是额定容量时，把这些水从20°C加热到50°C，水吸收的热量是多大？
(3)电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要多长的时间？
21．在高速公路上，一些司机为了降低营运成本，肆意超载，带来极大的危害．按照我国汽车工业的行业标准，载货车辆对地面的压强应控制在7×105Pa以内．有一辆自重1000kg的6轮汽车，已知该车在某次实际营运中装货10t，每个车轮与地面的接触面积为0.01m1．求：这辆汽车对路面的压强是多少?是否超过行业标准?如果要求该车运行时不超过规定的行业标准，这辆汽车最多装多少吨货?(设车轮与地面的接触面积不变)(计算中g取10N／kg)
五、作图题（本大题共2小题，共4分）
22．如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点。试在图中画出入射光线、反射光线和大致的折射光线。
23．有一个木球静止在水面上，在图中画出它的受力示意图．
（___________）
六、实验探究题（本大题共3小题，共15分）
24．一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω．小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器有A规格：“10Ω 2A”、B规格：“30Ω 1A”可选，导线若干。
本实验应该选择规格_____（A/B）的滑动变阻器。请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时灯变暗）。小明在试触时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，出现上述故障的原因可能是_____
A．灯泡与底座接触不良 B．灯泡短路
C．变阻器滑片与电阻丝接触不良 D．电源供电不足排除故障后，小明发现他很幸运，电压表并没有因此而损坏。小明便开始进行测量，调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙所示，则该小灯泡的额定功率为_____W。完成上述实验后，小明进行了反思，如果刚才电压表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，他用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率，请完成下列实验步骤：
①闭合开关S1，先将S2拨到触点“_____”，移动滑片，调节电流表的为合适示数I1；
②再将开关S2拨到另一触点，保持滑动变阻器滑片不动，读出电流表的示数I2；
③灯泡额定功率的表达式为P额＝_____。（用常量与所测量表示）
25．为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图甲所示的实验．
（1）在两个相同的烧杯中应加入初温相同、________相同的水和煤油（）．实验中选用相同电加热器的目的是:使水和煤油在相同时间内_________．水和煤油温度随时间变化如图乙所示，根据图甲和图乙可判断出吸热能力较强是_________（选填“水”或“煤油”）．
（2）如图丙为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，使酒精和碎纸片_____________（选填“完全燃烧完”或“燃烧相等时间”），通过比较_________（选填“加热时间”或“升高的温度”）来比较酒精和碎纸片热值的大小．
26．甲、乙两位同学一起做探究杠杆平衡条件的实验，以杠杆中点为支点，如图、如图所示。
实验过程中应将杠杆调节到水平位置平衡，这样做的目的是为了消除杠杆自重对实验的影响和______；若杠杆右端低左端高，为使其在水平位置上静止，应将左端的平衡螺母向端调节______填“左”或“右”。
如图所示，杠杆在水平位置平衡，记录数据。根据这一次实验数据，甲同学立即分析得出杠杆的平衡条件，这种做法的不足是：______。
如图所示，乙同学设计了两种实验方案：第一种弹簧测力计沿竖直方向拉，其读数为；第二种弹簧测力计倾斜拉，其读数为，第______填“一”或“二”种实验方案更方便。在同等条件下，两次弹簧测力计读数______填“”、“”或“”。
杠杆在生活中有很多应用。现欲使如图所示的静止跷跷板发生转动，小女孩乙可采取的做法是______。
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷酒农药．此过程中，无人机的速度不变，高度不变，质量变小，所以喷药无人机的动能减小、重力势能减小，故A符合题意，选项BCD不符合题意．
根据影响动能和重力势能大小的因素判断动能和重力势能的变化是解题的关键．
2、A
【解析】
中学生的身高在1.65m左右，由图可以看出，旗杆的高度大约是中学生身高的4倍，所以其高度大约为6.6m接近7m，故A正确．
3、D
【解析】
如图灯泡与滑动变阻器串联，电压表V1测量电源电压，电压表V2测量滑动变阻器两端的电压，闭合开关S，在滑动变阻器滑片P向右滑动过程中，滑动变阻器接入电路的电阻变大，电路中的电流变小，电流表示数变小，灯泡亮度变暗；电压表V1测量电源电压所以电压表V1示数不变；在串联电路中，根据电阻越大分得的电压越大，滑动变阻器接入电路的电阻变大，滑动变阻器两端的电压变大，电压表V2示数变大；电压表V1不变，电流表示数变小，电压表V1与电流表A示数比值变大．故选D．
4、D
【解析】
根据P=UI可得，两灯泡的额定电流分别为：
I1==1A，
I2==2A，
根据欧姆定律可得，两灯泡的电阻分别为：
R1==8Ω，
R2==4Ω，
此时电路中的总电阻：
R=R1+R2=8Ω+4Ω=12Ω
此时电路中的电流：
I==1A．
灯泡L1的实际功率为：
P1=I2R1=（1A）2×8Ω=8W；
灯泡L2的实际功率为：
P2=I2R2=（1A）2×4Ω=4W；
A．灯泡L1的实际功率与额定功率相同，能正常发光；灯泡L2的实际功率小于额定功率相同，不能正常发光；故选项A错误；
BCD．因为灯泡的亮暗取决于实际功率的大小，所以灯泡L1的实际功率较大，灯泡较亮；故BC选项错误，D正确．
故选D．
5、C
【解析】
A. 车窗打开时，遮阳的窗帘总是往外飘，说明车窗外空气流速快，压强小。故A错误；
B. 公交车上使用的IC收费卡内嵌有一组特别的感应线圈，在这种卡片靠近读卡器时，读卡器内发出的特别的射频载波在IC卡片的感应线圈周围形成一个具有一定强度的交变磁场， 所以IC卡是利用电磁感应来工作的，故B错误；
C. 摄像头是利用凸透镜的成像规律，物体在凸透镜的二倍焦距以外，成倒立缩小的实像，故C正确；
D. 轮胎上有花纹是增大接触面的粗糙程度增大摩擦力，故D错误。
6、B
【解析】
电磁体的磁性强弱与下列3种因素有关：（1）电流强弱（2）线圈扎数（3）有无铁芯．A中P向右滑动时电阻增大，电流变小，磁性变小．B中P向左移动时电阻减小，电流增大，磁性增大．C线圈扎数变少，磁性减弱．D电源正负极的对换不影响磁性大小．
7、B
【解析】
A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
B、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、老虎钳在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、开瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
8、C
【解析】
A．吃冰棒解热，是因为冰棒熔化吸热．故A错误；
B．深秋的早晨草上出现霜，是空气中的水蒸气遇到温度较低的空气凝结成的小冰晶，属于凝华现象；故B错误；
C．烧开水时壶嘴冒出“白气”，是壶内冒出的温度较高的水蒸气遇到周围温度较低的空气凝结成的小水滴，属于液化现象；故C正确；
D．夏天扇扇子觉得很凉快，是因为扇扇子加快了汗液的蒸发，属于汽化吸热现象；故D错误；
9、B
【解析】
由电路图可知，电阻R1和R2并联，电流表A1测量干路总电流，
电流表A2测量通过R2的电流，电压表V测量电源电压；
①∵电阻R1标有“6Ω 1A”，R2标有“3Ω 1.2A”，
∴电阻R1两端允许的最大电压为U1=I1R1=1A×6Ω=6V；
电阻R2两端允许的最大电压为U2=I2R2=1.2A×3Ω=3.6V；
因为两电阻并联，两支路电压相等，因为U1＞U2，
因此为了保护电阻R2，电源电压U不能超过3.6V．
②此时通过电阻R1的电流为I1=U/R=3.6/6=0.6A
此时通过电阻R2的电流为其额定电流I2=1.2A，
电流表A1测量干路总电流，它的示数为I=I1+I2=0.6A+1.2A=1.8A．
10、B
【解析】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动；
A．电磁起重机是利用电磁铁工作的，故A错误；
B．电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故B正确；
C．发电机的工作原理是电磁感应现象，故C错误；
D．电铃是利用电磁铁来工作的，故D错误．
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
滑轮组的机械效率与动滑轮重力和物体重力有关，已知每个钩码的质量均相同，每个滑轮的质量也均相同，由甲、丙两个滑轮组可知，两滑轮组提起物体的重力不同，动滑轮重也不同，不符合控制变量法的要求，所以不能探究滑轮组的机械效率与被提升物体的物重是否有关，故D错误；
由乙、丙两个滑轮组可知，两滑轮组提起物体的重力相同，动滑轮重不同，所以可以探究滑轮组的机械效率与动滑轮重是否有关，故C正确；
甲和乙两个滑轮组完全相同，乙滑轮组提物体重力大，将物体提起相同高度时，乙滑轮组做的有用功大，不计绳重和轮与轴的摩擦，克服动滑轮重所做额外功相同，所以乙滑轮组的机械效率大，即甲滑轮组的机械效率小于乙滑轮组的机械效率，故A正确；
由图可知，乙、丁两个滑轮组均为一个动滑轮和一个定滑轮组成，且提起重物的重力也相同（只是绕绳方式不同），若将物体提起相同高度，则有用功和额外功均相同，总功也相同，故两滑轮组的机械效率相同，故B正确。
12、ACD
【解析】
A、如图甲所示，铅笔处于静止状态，手指压铅笔尖，人手感到疼，说明铅笔对手指也施加了一个作用力．即力的作用是相互的，A正确；
B、如图乙所示，用一根橡皮筋水平匀速拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再匀速拉动，因在压力相同时，用滚动代替滑动可以减小摩擦，所以第二次皮筋伸长量比第一次小；B错误；
C、如图丙所示，用两手指水平压住铅笔的两端，铅笔静止时，即铅笔受到平衡力作用，故两手指对铅笔的压力相等，C正确；
D、如图丙所示，用力压时，铅笔静止时，即铅笔受到平衡力作用，故两手指对铅笔的压力相等，而两个手指的感觉不同，说明压力的作用效果跟受力面积有关，D正确；
答案选ACD．
13、AC
【解析】
A．三孔插座中间的插孔，通过三角插头的上脚与用电器的金属外壳相连，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生．故A正确；
B．据焦耳定律可知，保险丝上产生的热量要多，且容易熔断，所以制作保险丝应选择熔点较低、电阻较大的材料．故B错误；
C．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间．故C正确；
D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体）．故D错误．
三、填空题（本大题共5小题，共10分）
14、力 3.2 质量和体积 多次实验，得出普遍规律
【解析】
由图知道，图示弹簧测力计的最大刻度值是5N，即弹簧测力计的量程是0～5N，其分度值为0.2N，所以，指针所指示的刻度值是：3N+1×0.2N=3.2N；在探究物质质量与体积的关系实验中，需要多次测量出质量和体积，这样通过多次实验能能防止偶然性的发生，从而得出普遍规律。
15、增大 做功 增大
【解析】
发射过程中，“鹊桥”不断加速升空，由于受到空气的阻力作用，所以要克服摩擦做功，“鹊桥”的内能会增大，这是通过做功的方法改变物体的内能的；随着“鹊桥”的高度越来越高，它的重力势能不断增大。
16、向瓶内吹适量的气上升大气压随高度的升高而减小
【解析】
（1）玻璃管内液面高度不够，要使玻璃管内液体再上升些，须增大瓶内外的气压差，在外部大气压不变的情况下，可以采用向瓶内吹气的方法增大瓶内气体压强，使水上升到瓶口以上适当位置．
（2）从一楼移到四楼过程中，高度增加，大气压减小，瓶内外压强差变大，管内水柱高度会上升，由此说明大气压随高度的升高而减小．
17、惯性
【解析】物体的惯性与物体质量有关，质量越小，惯性越小，羽毛球质量较小，其惯性小，容易改变运动状态．
故答案为：惯性．
18、20；1︰1
【解析】
解：闭合S1，断开S2，小灯泡正常发光，因此电源电压为6V；
再闭合S2，为并联电路，电流表测量的是干路电流，则电流表示数变化了0.1A，即IR=0.1A，
由得：；
功率为 PR=UIR=6V×0.1A=1.8W，
则PL：PR=0.6W：1.8W=1：1．
故答案为20，1：1．
【点评】
本题考查欧姆定律的计算公式和电功率的计算公式的灵活应用，本题的关键是会利用并联电路的互不影响的特点进行分析．
四、计算题（本大题共3小题，共29分）
19、（1）1100W；（2）6.72×104J（3）87.3%
【解析】
（1）如图当开关旋至1位置时，两电阻串联，总电阻大；
旋至2位置时，R1被短路，只有R2接入电路工作，此时电阻小；
根据知，电阻越小，功率越大，所以旋至2位置时，为大功率档，其功率为：
；
（2）0.2kg的水从20℃加热到100℃，需要吸收的热量为；
；
（3）根据得用大功率挡加热这些水消耗的电能为：
熨烫机的加热效率为：
。
重点是电功率、吸收热量、效率的计算，注意看懂电路图，明确开关在什么位置功率大，根据计算功率稍显简单，吸热公式应用时，要注意单位统一，有些题目中给的水的体积，要注意换算成质量才可代入公式。
20、（1）9.09A；（2）5.04×106J．（3）3150s．
【解析】
（1）已知电热水器的额定电压和额定功率，根据公式可求该电热水器正常工作时的电流；
（2）已知水的密度和额定容量，根据求水的最大质量，根据公式可求吸收的热量。
（3）由求加热这些水需要的时间：
【详解】
（1）由表中数据可知，电热水器的额定功率为2000W，额定电压为220V，根据可得，该电热水器正常工作时的电流：；
（2）已知热水器的容量为40L，则盛满水的质量：，把这些水从20℃加热到50℃吸收的热量：。
（3）电热水器正常工作时放出的热量80%被水吸收，由可得，加热这些水需要的时间：。
答：（1）电热水器正常工作的电流是9.09A；
（2）电热水器里的水刚好是额定容量时，把这些水从20℃加热到50℃，水吸收的热量是5.04×106J。
（3）电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要3150s。
本题考查电功率、密度、热量和效率公式的运用，从表中获取有效信息是关键。
21、（1）1×106Pa超过了行业标准（1）6.4t
【解析】
（1）汽车对路面的压力等于其自身重力和货物重力之和，即F=G车+G货=(m车+ m货)g＝(1000kg+10000 kg)×10N/kg＝1.1×105N，受力面积是6个车轮的面积总和S=6×0.01m1=0.11m1
汽车对路面的压强等于压力与受力面积之比，即：P＝F/S＝1.1×105N/0.11m1＝1×106Pa，
1×106Pa＞7×105Pa,超过行业标准．
（1）要求该车运行时不超过规定的行业标准，这辆车对地面的压力最大时对地面的压强为7×105Pa，这辆汽车对地面的最大压力F不超标＝P不超标/S＝7×105Pa×0.11m1＝0.84×105N，汽车与货物总重力等于压力，即：G不超标＝F不超标＝0.84×105N，汽车与货物总质量m不超标＝G不超标/g＝0.84×105N/10N/kg＝8400kg＝8.4t，最多载货m 最多装＝m不超标－m车＝8.4t－1t＝6.4t
答：(1)这辆汽车对路面的压强是10×105Pa,是超过行业标准；
(1)如果要求该车运行时不超过规定的行业标准,这辆汽车最多装6.4t吨货．(设车轮与地面的接触面积不变)
点睛：限重问题是一类常考问题，当限定最大压强时，压力不能超过一定大小，那么也就限定了最大的载重量，通过减小压力来减小对路面的作用效果，也就是减小压强．
五、作图题（本大题共2小题，共4分）
22、
【解析】
先作出发光点S关于水面的对称点S′，连接S′A，交平面镜于点O，OA为反射光线，SO为入射光线；过O点垂直水面作出法线，在水中法线的右侧画出折射光线OB，注意折射角小于入射角；如图所示：
23、
【解析】
木球在水中受到重力和浮力的作用，重力的方向竖直向下，浮力的方向竖直向上，由于木球漂浮，因此受到的力是平衡力，重力和浮力大小相等．
【详解】
一木球在水中静止时是漂浮状态，木球受到的浮力等于重力；在木球的重心，竖直向下作出重力G，竖直向上作出浮力F，两个力大小相等，方向相反．如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、B A 0.52 1 2V×（I2-I1）
【解析】
（1）灯泡正常发光时的电流约为：I==0.25A，灯泡正常发光时滑动变阻器接入电路的阻值：R==16Ω，则滑动变阻器应选B；
（2）由（1）知电流表的量程为0﹣0.6A；滑片向左滑动时灯变暗，说明电阻变大，滑片接右下接线柱，把滑动变阻器与电流表小量程串联接入电路，实物电路图如图所示：
（3）连接好电路的最后一根导线时，电压表指针立刻偏到最大刻度处，说明连接电路时没有断开开关；小灯泡不亮，电流表没有示数，说明电路存在断路，电压表指针指到最大刻度处，说明电压表与电源两端相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路或接触不良，故A正确；
（4）由图示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.26A，灯泡额定功率：P=UI=2V×0.26A=0.52W；
（5）①闭合开关S1，将S2拨到触点“1”，此时电流表测定值电阻电流，要使灯泡正常发光，灯泡两端电压应为额定电压2V，此时定值电阻两端电压也是2V，所以要移动滑片，使电流表的示数为：I1；
②再保持滑片的位置不动，将开关S2拨到触点“2”，读出电流表的示数I2；
③在②中，因电路的连接关系没有改变，各电阻的电压不变，灯仍正常发光，通过定值电阻的电流保持不变，根据并联电路电流的规律，通过灯的电流：IL=I2-I1。灯泡额定功率的表达式为：P额=U额IL=2V×（I2-I1）。
25、质量 吸收的热量相同 水 完全燃烧 升高的温度
【解析】
(1)实验课题是探究不同物质的吸热能力，所以要保持水和煤油的质量相同；选用相同的电加热器目的是：使水和煤油在相同时间内吸收相同的热量；图甲中可知：Vaρ煤油，所以根据可知：质量相同时，V水
