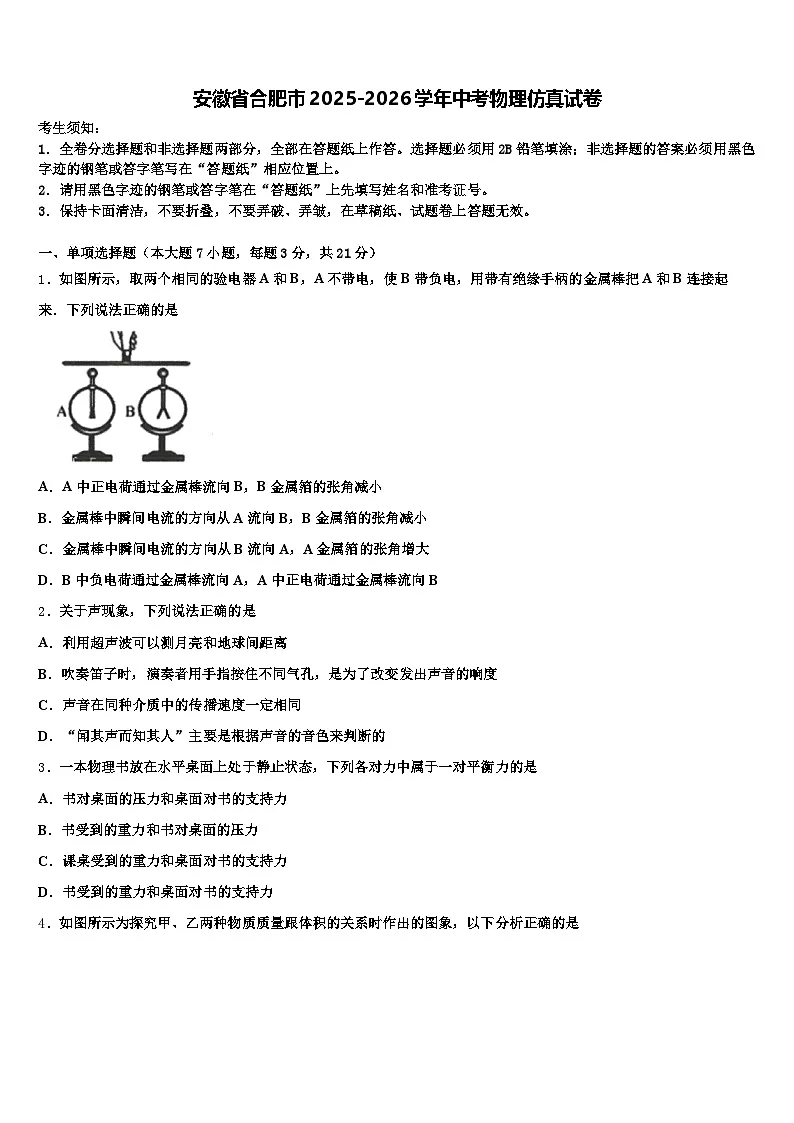

安徽省合肥市2025-2026学年中考物理仿真试卷（含答案解析）

这是一份安徽省合肥市2025-2026学年中考物理仿真试卷（含答案解析），共19页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，取两个相同的验电器A和B，A不带电，使B带负电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是
A．A中正电荷通过金属棒流向B，B金属箔的张角减小
B．金属棒中瞬间电流的方向从A流向B，B金属箔的张角减小
C．金属棒中瞬间电流的方向从B流向A，A金属箔的张角增大
D．B中负电荷通过金属棒流向A，A中正电荷通过金属棒流向B
2．关于声现象，下列说法正确的是
A．利用超声波可以测月亮和地球间距离
B．吹奏笛子时，演奏者用手指按住不同气孔，是为了改变发出声音的响度
C．声音在同种介质中的传播速度一定相同
D．“闻其声而知其人”主要是根据声音的音色来判断的
3．一本物理书放在水平桌面上处于静止状态，下列各对力中属于一对平衡力的是
A．书对桌面的压力和桌面对书的支持力
B．书受到的重力和书对桌面的压力
C．课桌受到的重力和桌面对书的支持力
D．书受到的重力和桌面对书的支持力

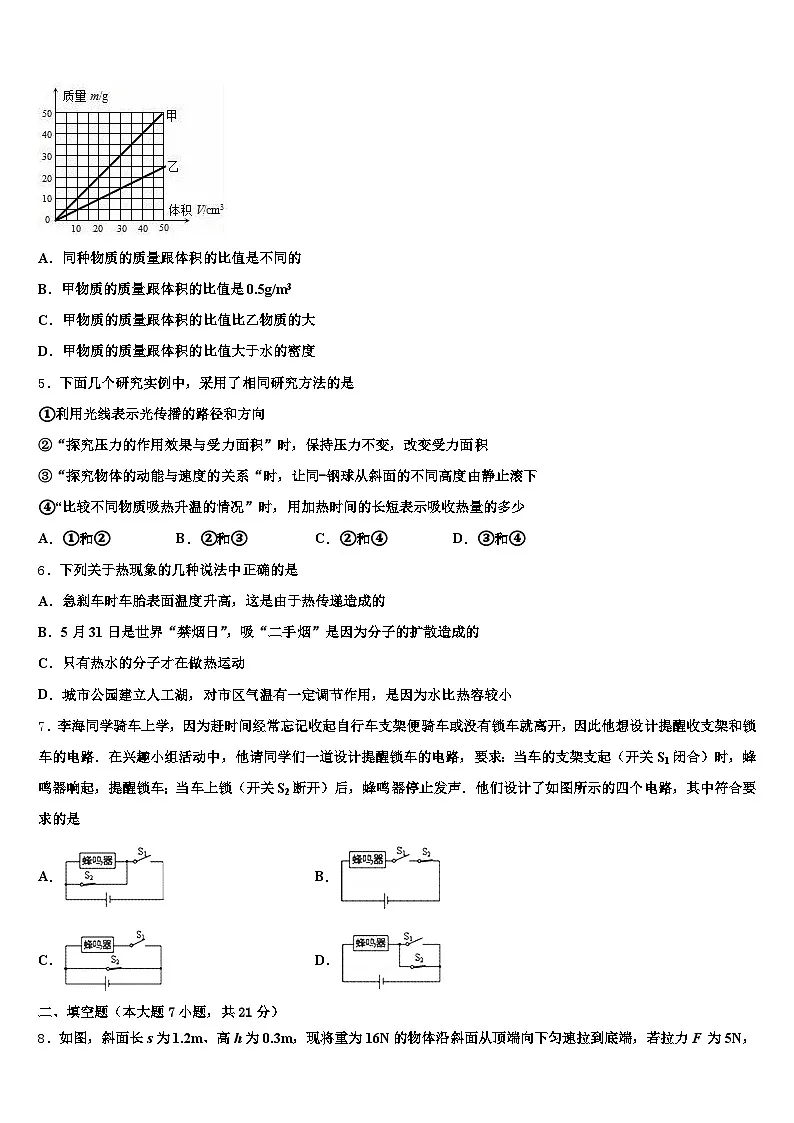

4．如图所示为探究甲、乙两种物质质量跟体积的关系时作出的图象，以下分析正确的是
A．同种物质的质量跟体积的比值是不同的
B．甲物质的质量跟体积的比值是0.5g/m3
C．甲物质的质量跟体积的比值比乙物质的大
D．甲物质的质量跟体积的比值大于水的密度
5．下面几个研究实例中，采用了相同研究方法的是
①利用光线表示光传播的路径和方向
②“探究压力的作用效果与受力面积”时，保持压力不变，改变受力面积
③“探究物体的动能与速度的关系“时，让同-钢球从斜面的不同高度由静止滚下
④“比较不同物质吸热升温的情况”时，用加热时间的长短表示吸收热量的多少
A．①和②B．②和③C．②和④D．③和④
6．下列关于热现象的几种说法中正确的是
A．急刹车时车胎表面温度升高，这是由于热传递造成的
B．5月31日是世界“禁烟日”，吸“二手烟”是因为分子的扩散造成的
C．只有热水的分子才在做热运动
D．城市公园建立人工湖，对市区气温有一定调节作用，是因为水比热容较小
7．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是
A．B．
C．D．
二、填空题（本大题7小题，共21分）

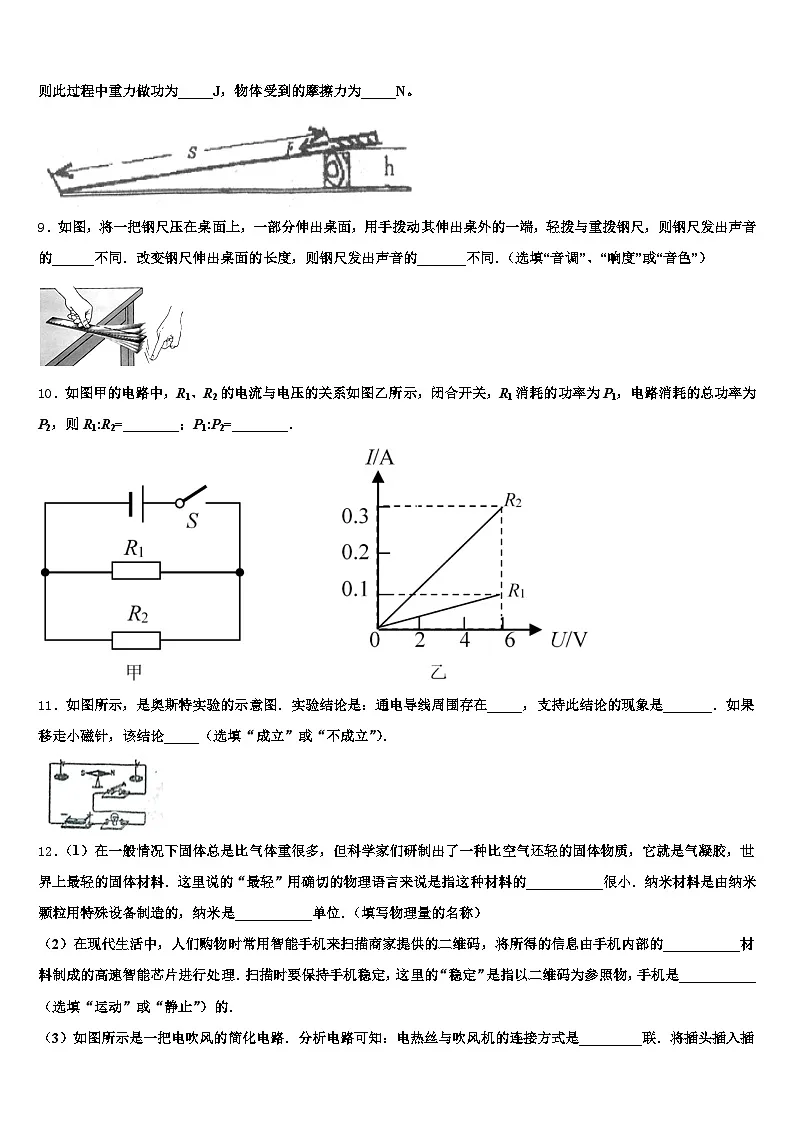

8．如图，斜面长s为1.2m、高h为0.3m，现将重为16N的物体沿斜面从顶端向下匀速拉到底端，若拉力F 为5N，则此过程中重力做功为_____J，物体受到的摩擦力为_____N。
9．如图，将一把钢尺压在桌面上，一部分伸出桌面，用手拨动其伸出桌外的一端，轻拨与重拨钢尺，则钢尺发出声音的______不同．改变钢尺伸出桌面的长度，则钢尺发出声音的_______不同．（选填“音调”、“响度”或“音色”）
10．如图甲的电路中，R1、R2的电流与电压的关系如图乙所示，闭合开关，R1消耗的功率为P1，电路消耗的总功率为P2，则R1:R2=________；P1:P2=________．
11．如图所示，是奥斯特实验的示意图．实验结论是：通电导线周围存在_____，支持此结论的现象是_______．如果移走小磁针，该结论_____（选填“成立”或“不成立”）．
12．（1）在一般情况下固体总是比气体重很多，但科学家们研制出了一种比空气还轻的固体物质，它就是气凝胶，世界上最轻的固体材料．这里说的“最轻”用确切的物理语言来说是指这种材料的___________很小．纳米材料是由纳米颗粒用特殊设备制造的，纳米是___________单位．（填写物理量的名称）
（2）在现代生活中，人们购物时常用智能手机来扫描商家提供的二维码，将所得的信息由手机内部的___________材料制成的高速智能芯片进行处理．扫描时要保持手机稳定，这里的“稳定”是指以二维码为参照物，手机是___________（选填“运动”或“静止”）的．
（3）如图所示是一把电吹风的简化电路．分析电路可知：电热丝与吹风机的连接方式是_________联．将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是_________．
13．火车驶过，车身和铁轨的撞击使铁轨_____而发出轰隆声，附近的人们可以立即判断出是一列火车经过，这是根据声音的_____判断的；人们嫌吵，选择关上窗户，这是在_____减弱噪声的。
14．马丽同学用如图甲所示的电路测量未知电阻Rx的阻值，闭合开关前，应将滑动变阻器的滑片P移动到最_____端（选填“左”或“右”），当电压表的示数为2.5V时，电流表的示数如图乙所示，则电流表的示数是_____A，Rx的阻值是_____Ω．
三、作图题（共7分）
15．如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图．
16．如图，由薄壁玻璃构成内部充满空气的三棱镜（玻璃厚度可忽略）浸入水中，一束光线由水中从AB边射入，从BC边射出，请画出完整的光路图。
17．如图所示，O为支点，在图中A点画出使用该羊角锤拔钉子时最小力F1．
（_____）
四、实验题（本大题共5小题，共20分）
18．小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
（1）根据表中数据画出滑轮组的绕线方式（如图中）．
根据表中数据计算滑轮组的机械效率为_____．若绳子承受最大拉力为20N，此滑轮组的最大效率为_____．当动滑轮重为_____N时，使用该滑轮组提起10N重的钩码刚好省一半的力．在实验中重物移动的速度为0.1m/s．拉绳的功率为3W，则有用功率为_____．
19．小华用如图所示的实验装置探究滑动摩擦力跟接触面的粗糙程度的关系．
（1）实验中小华应该用弹簧测力计水平拉动木块在长木板上做_______运动，这样做是根据_______的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小．
（2）通过在木板上分别铺棉布、毛巾测出滑动摩擦力的大小．某次实验中弹簧测力计的指针位置如图丙所示，它的示数是_______N．
（3）甲、乙、丙三个实验说明：在压力一定时，__________，滑动摩擦力越大．
（4）在图丁中，同组的小梦同学想探究滑动摩擦力是否与接触面积大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，滑动摩擦力越小.你认为她的结论正确吗?_____，正确的做法应该是________．
20．在探究“冰的熔化特点”实验中，
如图甲所示，是小明根据实验数据作出的冰加热时温度随时间变化的图像．分析图像可知，冰的熔点是___℃，其熔化过程的特点是___________．在第6min该物质处于______（选填“固态”、“液态”或“固液共存状态”）．由图像可以看出：AB段与CD段随着加热进行，温度变化的快慢明显不同，小明在老师的提示下明白了其中原因原冈．你认为是______________________．另一个小组为了使物质更快受热，实验装置如图乙所示，你认为该装置在在的不足是_____________________________________________．
21．在探究“凸透镜成像规律”的实验中.
（1）如图，光屏上呈现了清晰的像，生活中的________就是利用这个原理制成的.
（2）若保持蜡烛和光屏位置不变，向右移动透镜至图中________cm 刻度线处，光屏上能再次呈现清晰的像，且像的性质是倒立________的实像（选填“放大”“缩小”或“等大”）
（3） 如在烛焰和凸透镜之间放一副眼镜， 发现光屏上的像由清晰变模糊了， 将光屏向靠近透镜方向移动适当距离后光屏上再次呈现清晰的像. 则该眼镜是________眼镜（选填“近视”“远视”）
22．如图甲所示是研究“导体电流与电阻关系”的电路图，小明利用了阻值分别为5Ω、10Ω、20Ω、50Ω、100Ω的定值电阻和变阻器进行了探究，变阻器规格是“25Ω 1A”，电源电压4.5V并保持不变。
（1）他在连接电路前，发现电流表如图乙所示，则接下来的操作是_______；
（2）纠正错误，连接电路后，他闭合开关，移动滑动变阻器的滑片到A点（图中未标出）时电压表示数为3V，读出电流表的示数，并记录在表格中。接着断开开关，用10Ω的电阻替代5Ω的电阻接入电路，并将滑动变阻器的滑片移至最大阻值位置；闭合开关，移动变阻器滑片，当_______时，停止调节，读出电流表示数，此时滑动变阻器的滑片的位置应在A点的_______侧（选填“左”或“右”）
（3）按照小明的实验设计，可选的定值电阻最大值为_______Ω；
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压为18V且保持不变，电阻R1为定值电阻，灯泡标有“6V 3W”字样，滑动变阻器R2上标有“30Ω 1A”字样，电流表量程为“0～0.6A”和“0～3A“，电压表量程为“0～3V”和“0～15V”．
（1）只闭合开关S和S1，调节滑动变阻器的滑片，使灯泡正常发光，求此时电路消耗的总功率．
（2）只闭合开关S和S2，调节滑动变阻器的滑片，当电压表示数为12V时，电流表的示数为0.4A，求电阻R1的阻值．
（3）只闭合S和S2，调节滑动变阻器的滑片，发现电流表和电压表偏转角度相同（可能重新选择了电表量程），且整个电路能够安全工作，讨论并计算此时电流表示数的可能值．
24．如图甲所示的某品牌豆浆机，由打浆和电热两部分装置构成．中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置， 电热装置的简化电路图如图乙所示，开关S可切换加热和保温两种状态，R1、R2 是发热电 阻，豆浆机的主要参数如下表．请解答下列问题：
某次向豆浆机中加入黄豆和清水共1.0kg，打浆完成后浆的初温为40℃，加热该浆使其温度升高到100℃，需要吸收多少热量？[设该浆的比热容为4.0×103J/（kg∙℃）]电阻R1和R2的阻值分别为多大？该豆浆机同时处于打浆和加热时，正常工作1min 所消耗电能为多大？
六、综合能力题（本大题共3小题，共18分）
25．物理知识的应用无处不在，如图所示，甲乙两地相距L千米，两地之间沿直线架设了两条输电线，输电线每千米的电阻是R0欧，现输电导线某处发生了短路，为了尽快确定短路位置，及时修复供电，机智的检修员在甲地利用实验室常用的电学仪器，根据伏安法进行了检测，并根据检测数据确定了短路位置距甲地的距离S．请你在甲处的虚线框内把检测需要的仪器与两条输电线连接起来，组成检测电路．（所需仪器应元件符号表示）
请根据所学过的电学知识，推导求出短路位置距甲地的距离S=_____（用已知量、检测量表示，检测电路导线的电阻忽略不计），要有推导过程（检测量用字母表示，推导过程要有必要的文字说明）
26．鸟撞飞机事件时有发生,是不是它们“瞎”了?研究发现雨燕等鸟类具有边飞边睡的能力,甚至还能长时间张开一只眼睛来观察飞行路径,避免与其它鸟类或物体碰撞.研究还发现,某种鸟类只有距离运动的物体30m内才逃离.由于飞机速度很快,所以它们就没有足够的时间来逃离,而引起撞机事件.综合上述信息,回答下列问题:：数据显示,一只0.5kg的鸟正面撞在迎面飞来的速度为720m/s的飞机上,就会产生1600N撞击力,对飞机造成损伤.假如撞击面积为0.01m²,则该撞击产生的压强是_____Pa如表是三种材料的相关参数,从飞机承受鸟类撞击能力和飞机自身重量考虑,最适宜用来制造飞机的材料是_____．
（3）如图，一架飞机以720km/h的速度向正前方O点的鸟迎头飞去，则飞机的头A点到达O点位置所需的时间是_____s，这也就是飞机留给该鸟逃离O点的时间．
27．阅读短文，回答问题：
汽车防冻液
汽车在行驶时，发动机的温度会升得很高．为了确保安全，可用水循环进行冷却．实际上，水中往往还要加入不易挥发的防冻液（原液），加入防冻液后的混合液冬天不容易凝固，长时间开车也不容易沸腾．
有关资料表明，防冻液与水按不同的比例混合，混合液的凝固点、沸点不同，具体数值参见下表（表中防冻液含量是指防冻液在混合液中所占体积的百分比）．
在给汽车水箱中加防冻液时，宜使混合液的凝固点比本地常年最低气温低10～15℃．考虑到混合液比热容的减小会影响散热效果，因此，混合液中防冻液的含量不宜过高．汽车发动机用水来冷却，这是因为水的________________较大．若某地常年最低气温为－15℃，对该地区汽车来说，在下列不同防冻液含量的混合液中，宜选_________．
A．30% B．40% C．60% D．90%请在图中作出混合液沸点与防冻液含量的关系图像_________；由图像可以推知，防冻液的含量达到75%时，混合液的沸点大约是________℃．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．A不带电，B带负电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷会转移到A上，因此验电器B带的电量减小，张角减小，故A错误；
BC．电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，验电器B带的电量减小，张角减小，验电器A带的电量增大，张角增大，故B正确，C错误；
D．金属导体导电是带负电的自由电子的移动，正电荷不移动，故D错误．
2、D
【解析】
（1）声音传播需要介质，在真空中不能传播；在同种均匀介质中的传播速度一定相同．
（2）声音的特征有三个：响度、音调、音色．响度指声音的大小，音调指声音的高低，音色是指声音的品质与特色．
【详解】
A．声音在真空中不能传播，超声波是声波，所以超声波不可以测月亮和地球间距离，故A错误；
B．吹奏笛子时，演奏者抬起压在不同出气空上的手指，是为了改变振动的空气柱的长度，即改变空气柱振动的快慢，故是为了改变音调，故B错误；
C．声音在同种均匀介质中的传播速度一定相同，故C错误；
D．不同人声音的音色不同，区别出熟悉的人谁在说话，是因为音色不同的原因，故D正确．
故选D.
3、D
【解析】
根据题中“下列各对力中属于一对平衡力的是……”可知，本题考查平衡力的判断。根据作用在同一物体上的两个力，大小相等、方向相反、作用在一条直线上，即二力平衡条件进行分析判断
【详解】
A、书对桌面的压力和桌面对书的支持力，这两个力作用在两个物体上，是相互作用力，不是平衡力，不符合题意。
B、书受到的重力和书对桌面的压力，这两个力作用在两个物体上，不是平衡力，不符合题意。
C、课桌受到的重力和桌面对书的支持力，这两个力作用在两个物体上，不是平衡力，不符合题意。
D、书受到的重力和桌面对书的支持力满足平衡力的四个条件，是平衡力，符合题意。
4、C
【解析】
A．图象中横轴表示物质的体积，纵轴表示物质的质量，由图可知，某一物质的质量越大，体积也大，物质的质量跟体积的比值是一个定值，即同种物质的质量跟体积的比值相同．故A错误；
BC．由图象可得，甲物质的质量跟体积的比值是＝＝1g/cm1．乙物质的质量跟体积的比值是＝＝0.5g/cm1．比较可知，甲物质的质量跟体积的比值比乙物质的大．故B错误，C正确；
D．比较可知，甲物质的质量跟体积的比值等于水的密度．故D错误．
5、B
【解析】
①用光线表示光的传播的径迹和方向，采用的是模型法；
②“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，采用的是控制变量法；
③“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下，采用的是控制变量法；
④“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，在这里采用了转换法测量物质吸收的热量．
故符合题意的是B．
6、B
【解析】
A、刹车时，刹车片对车轮摩擦，通过做功的方式增大了物体的内能，使温度升高，故A错误；
B、吸“二手烟”是因为分子不停地做无规则的运动，是扩散造成的，故B正确；
C、一切物质的分子都在永不停息的做无规则运动，故C错误；
D、城市人工湖建成蓄水后，对市区气温有一定的调节作用，是因为水的比热容较大，故D错误。
7、B
【解析】
A图，开关S1闭合时，蜂鸣器响起，但S2断开时，蜂鸣器仍然是响的，且S2也闭合时，将电源短路，故A不正确；
B图，当开关S1闭合时，蜂鸣器响起，S2断开时，蜂鸣器不响，符合题意正确；
C图，两开关都闭合时，电源短路，不正确；
D图，当开关S1闭合时，蜂鸣器响起，S2断开时，蜂鸣器仍响，不正确．
故选B．
点睛：应熟悉电路的控制方式，但在设计电路中，不能出现电源短路的情况，电源出现短路一定是错误的．
二、填空题（本大题7小题，共21分）
8、4.8 1
【解析】
由题沿斜面拉动物体，求此过程中重力做功为_____J，物体受到的摩擦力为_____N可知，本题考查功的计算和机械效率公式的应用。知道物体的重力和上升的高度，根据求出有用功；知道斜面的长度和拉力的大小，根据求出总功，总功减去有用功即为克服摩擦力所在的额外功，根据求出斜面上物体受到的摩擦力。
【详解】
提升物体过程中重力做功：，
拉力做的总功：。
克服摩擦力所做的额外功：W额＝W总﹣W有用＝6J﹣4.8J＝1.2J，
斜面上物体受到的摩擦力：。
9、响度 音调
【解析】
[1]轻拨与重拨钢尺，会导致钢尺振动幅度不同，响度就不同；
[2]改变钢尺伸出桌面的长度，用同样大小的力拨动其伸出桌面的一端，这样会导致钢尺振动的快慢不同，即发声音调不同。
10、3∶1 1∶4
【解析】
由图甲可知R1、R2并联，电源电压不变，根据并联电路的电压特点可知U1：U2＝I1R1=I2R2=1：1，则 ；
设该电路电源电压U＝6V，由图乙可知，R1支路中的电流I1′＝0.1A，R2支路中的电流I2′＝0.3A，则干路上的电流：I＝I1′+I2′＝0.1A+0.3A＝0.4A．
所以P1:P2= U I1′：UI = I1′：I =0.1A：0.4A=1：4；
11、磁场 闭合开关，小磁针偏转 成立
【解析】
试题分析：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立．
考点：通电直导线周围的磁场
12、密度 长度 半导体 静止 并 S1
【解析】
（1）最轻的固体材料中的“最轻”是指这种材料的密度小；纳米是长度单位；
（2）手机内部的高速智能芯片采用的是半导体材料制成的；扫描时要保持手机稳定，以二维码为参照物，手机的位置不变，是静止的；
（3）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上；若只闭合开关S1，断开开关S2，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．
13、振动 音色 传播过程中
【解析】
声音是由物体振动产生的，火车驶过，车身和铁轨的撞击使铁轨振动而发出轰隆声；不同发声体发出声音的音色不同，所以附近的人们可以根据声音的音色立即判断出是一列火车经过；人们嫌吵时，选择关上窗户，这是在传播过程中减弱噪声。
14、右 0.5 5
【解析】
为防止电路中的电流过大烧坏电路元件，闭合开关前，滑动变阻器处于最大阻值处；根据电流表的量程和分度值读出示数，利用欧姆定律求出Rx的阻值．
【详解】
为保护电路，闭合开关前，滑动变阻器的滑片P应处于最大阻值处的右端；由图乙可知，电流表的量程为0∼0.6A，分度值为0.02A，故电流表示数为0.5A，由I可得，Rx5Ω.
三、作图题（共7分）
15、
【解析】
解：开关和灯泡应该串联连接，开关接接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线
16、
【解析】
根据折射规律知道，当光线由水中从AB边射入空气中时，折射光线和入射光线分居法线两侧，折射角大于入射角；当光线从BC边射出，从空气斜射向水中，折射光线和入射光线分居法线两侧，折射角小于入射角，故光路如下图：
17、
【解析】
解答：(1)由杠杆的平衡条件F1L1＝F2L2可知，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力．力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．如图所示：
；
；
四、实验题（本大题共5小题，共20分）
18、 89% 99% 5 2.95W
【解析】
（1）从表中的数据可知，细线自由端移动的距离为0.3m，钩码上升的高度为0.1m，则二者的关系是s＝3h，即由3段绳子承担物重，绕绳方法如图所示：
；
（2）滑轮组的机械效率为η1＝×100%＝×100%＝×100%＝×100%≈89%；
（3）∵F＝（G+G动），
∴最大物重为G2＝3F最大﹣G动＝3×20N﹣0.5N＝59.5N，
滑轮组的最大机械效率为η2＝×100%＝×100%＝×100%≈99%；
（4）∵F＝（G+G动），
∴动滑轮的重力为G′动＝3F3﹣G3＝3×5N﹣10N＝5N；
（5）绳子自由端移动的速度为v＝3v物＝3×0.1m/s＝0.3m/s，
∵P＝＝Fv，
∴施加的拉力为F＝＝＝10N，
物体的重力为G＝3F﹣G动＝3×10N﹣0.5N＝29.5N，
∴拉力的有用功率为P物＝Gv物＝29.5N×0.1m/s＝2.95W．
19、匀速直线 二力平衡 1.6 接触面越粗糙 不正确 将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动
【解析】
（1）用弹簧测力计匀速拉动木块时，木块在水平方向上受到的力是平衡力，根据二力平衡的知识，此时摩擦力的大小等于弹簧测力计对木块拉力的大小；
（2）由图丙可知，弹簧测力计的分度值为0.2N，故弹簧测力计的示数为1.6N；
（3）根据题意和表中数据可以知道，甲、乙、丙三次实验中木块对木板的压力相同，木块与接触面的粗糙程度不同，所以可以得出的结论是：在压力一定时，接触面越粗糙，滑动摩擦力越大；
（4）在探究滑动摩擦力大小跟接触面积大小的关系时，应控制压力大小和接触面粗糙程度不变，改变木块与长木板之间的接触面积大小；小梦将木块沿竖直方向锯掉一半后，虽然接触面的粗糙程度没有改变，但木块对木板的压力减小了一半，所以得出的结论不正确，正确的做法应该是：将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动．
20、0 吸收热量温度保持不变 固液共存状态 固态的冰和与液态的水的比热容不同 物质受热不均匀
【解析】
（1）从图中可知，该物质在熔化过程中温度保持0℃不变，所以其熔点是0℃，熔化过程的特点是吸收热量温度保持不变；在第6min，该物质处于熔化过程，所以是固液共存态．
（2）两段温度变化的快慢明显不同是因为：固态的冰和与液态的水的比热容不同．
（3）如图物质放在试管中，在不使用搅拌器的情况下，容易使冰的受热不均匀．
21、投影仪或幻灯机 40 缩小 远视
【解析】
（1）由图可知，此时蜡烛处在1倍、2倍焦距之间，所以光屏上呈现放大、倒立的实像，生活中的投影仪或幻灯机就是利用这个原理制成的；
（2）根据光路的可逆性，若保持蜡烛和光屏位置不变，向右移动透镜至图中40cm时，光屏上能再次呈现清晰的像，且像是倒立、缩小的实像；
（3）由于将光屏向靠近透镜方向移动适当距离后光屏上才能再次呈现清晰的像，说明该眼镜对光线起了会聚的作用，该眼镜是远视眼镜（凸透镜）．
22、将电流表指针调零 电压表示数为3V 右 50
【解析】
（1）在连接电路前，由图乙可知电流表的指针偏向零刻度线的左侧，接下来将电流表指针调零；
（2）研究电流与电阻关系时，要控制电阻的电压不变，定值电阻R的阻值由5Ω更换为10Ω时，根据串联电路分压的特点可知，定值电阻两端电压变大，因此需增大滑动变阻器两端电压，即增大滑动变阻器接入电路的阻值，故将滑片向右移动，直到电压表的示数为3V，故此时滑动变阻器的滑片应在A点的右侧；
（3）电阻两端电压为3V，由串联电路电压的规律，滑动变阻器两端电压为：4.5V-3V=1.5V，根据串联分压特点，定值电阻的电压与变阻器的电压之比3V:1.5V=2:1，由串联分压原理，定值电阻与变阻器连入电路中的电阻之比也是2:1，当滑动变阻器最大阻值25Ω，则定值电阻最大阻值为2×25Ω=50Ω。
五、计算题（本大题共2小题，共13分）
23、（1）9W；（2）15Ω；（3）0.9A，0.45A
【解析】
（1）只闭合开关S和S1 时，L与R2 串联，电压表测R2 两端的电压，电流表测电路中的电流，因串联电路中各处的电流相等，且灯泡L正常发光，所以，由P=UI知道，电路中的电流：=0.5A；故整个电路的总功率是：P=UI=18V×0.5A=9W；
（2）只闭合开关S和S2时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，由于串联电路中总电压等于各分电压之和，所以，当电压表示数为12V时，R1 两端的电压是：U1 =U-U2 =18V-12V=6V，由欧姆定律知道，R1 两端的电压是： =15Ω；
（3）只闭合开关S和S2时，R1与R2串联，电压表测R2 两端的电压，电流表测电路中的电流，由于滑片在某一位置时，电流表和电压表的偏转角度相同，且整个电路能正常工作，所以，可设两电表指针偏转的格数均为n，
①若电流表的量程为0～0.6A、电压表的量程为0～3V，则电流表的示数为0.02A×n，电压表的示数为0.1V×n，此时滑动变阻器接入电路中的电阻是：，由于串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流＞0.6A，故此种情况不可能；
②若电流表的量程为0～0.6A、电压表的量程为0～15V，则电流表的示数为0.02A×n，电压表的示数为0.5V×n，此时滑动变阻器接入电路中的电阻是： =25Ω，此时电路中的电流是： ，故此种情况可能；
③若电流表的量程为0～3A、电压表的量程为0～3V，则电流表的示数为0.1A×n，电压表的示数为0.1V×n，此时滑动变阻器接入电路中的电阻是：
此时电路中的电流 ＞1A，故此种情况不可能；
④若电流表的量程为0～3A、电压表的量程为0～15V，则电流表的示数为0.1A×n，电压表的示数为0.5V×n，此时滑动变阻器接入电路中的电阻，此时电路中的电流，故此种情况可能．
综上所述知道，电流表示数的可能值为0.45A、0.9A．
24、（1）2.4×105J；（2）48.4Ω； 151.6Ω；（3）7.08×104J
【解析】
（1）浆的初温为40℃，使该浆的温度升高到100℃，豆浆吸收的热量：Q=cmΔt=4.0×103J/（kg•℃）×1.0kg×（100℃-40℃）=2.4×105J；
（2）当开关S接a时，为R1的简单电路；S接b时，两电阻串联，因根据串联总电阻大于其中任一分电阻，根据P=可知，当开关S接a时，加热状态；当开关S接b时，电阻R1和R2串联为保温状态，电阻R1的阻值：R1==48.4Ω；
当开关S接b时，电阻R1和R2串联，为保温状态，则总电阻：R==200Ω，根据电阻的串联可得，R2的阻值：R2=R-R1=200Ω-48.4Ω=151.6Ω；
（3）该豆浆机同时处于打浆和加热时，正常工作1min 所消耗电能：W总=(P电机+P加热)t=(180W+1000W)×60s=7.08×104J。
答：（1）加热该浆使其温度升高到100℃，需要吸收2.4×105J热量；
（2）电阻R1和R2的阻值分别为48.4Ω和151.6Ω；
（3）该豆浆机同时处于打浆和加热时，正常工作1min 所消耗电能为7.08×104J。
六、综合能力题（本大题共3小题，共18分）
25、 U/2IR1
【解析】
（1）由题知，输电线每千米的电阻是R1欧，利用电压表和电流表测出短路位置距甲地的导线电压和电流，即可计算出导线电阻，从而计算出导线长度．检测电路如图所示；
（2）若电压表示数为U，电流表示数为I，根据公式I=U/R可得，甲处到短路处输电导线的电阻：R=U/I，由题知，输电线每千米的电阻是R1欧，所以甲处到短路处输电导线的长度：L=R/R1=U/IR1，输电导线有两根导线，所以甲处到短路处的距离：S=L/2=U/2IR1．
26、1.6×106Pa C 0.15s
【解析】
（1）鸟撞击飞机的压强为：；
（2）为了抗击鸟的撞击，飞机的材料的抗压性要大；为了减轻飞机的重量，应选用密度小的材料；对比可知，材料C符合以上两个条件；
（3）v=720km/h=200m/s，
飞机的头A点到达O点位置所需的时间：．
27、比热容 B 120
【解析】
（1）汽车发动机用水来冷却，这是因为水的比热容较大，在同样情况下，可以吸收更多的热量；（2）某地常年最低气温为﹣15℃，由于混合液的凝固点比本地常年最低气温低10～15℃，则混合液的凝固点约为﹣30～﹣25℃，由表中数据可知选择40%和90%的防冻液，而混合液中防冻液的含量不宜过高，所以选择40%的防冻液较为合适；（3）混合液沸点与防冻液含量的关系图象如图所示：
由图象可以找出当防冻液的含量达到75%时，混合液的沸点为120℃．
点睛：（1）水的比热容较大，在同样吸放热的情况下，其温度变化相对较小；（2）混合液的凝固点比本地常年最低气温低10～15℃，判断出混合液凝固点的大致范围，再由表中数据找出合适的防冻液．（3）利用描点法作出混合液沸点与防冻液含量的关系图象，由图象可以找出当防冻液的含量达到75%时混合液的沸点；
滑轮组组成
钩码重/N
钩码升高的高度/m
动滑轮重/N
绳子自由端移动距离/m
两个定滑轮，一个动滑轮
4
0.1
0.5
0.3
实验次数
1
2
3
接触面的粗糙程度
木块与木板
木块与棉布
木块与毛巾
摩擦力f/N
0.5
1.2
型号
额定电压
打浆装置
电热装置
JYP-p115
220V
电机功率
加热功率
保温功率
180W
1000W
242W
性质
材料A
材料B
材料C
抗压性（N/m2）
1.2×104
1.6×104
2.0×104
密度（kg/m3）
1.2×103
4.0×103
1.2×103
